El grupo visitó 3 obras donde se usaban ladrillos para construcción. En la primera obra se usaron ladrillos King Kong sin pruebas de resistencia y con rajaduras, y se construyó un muro confinado de 2.7 metros. En la segunda obra los ladrillos artesanales traídos de otra ciudad se usaron para un muro confinado de 3.5 metros. La tercera obra usaba bloques de concreto huecos. El grupo concluyó que la mayoría de construcciones no cumplen los estándares de calidad y seguridad requeridos.

1. 1

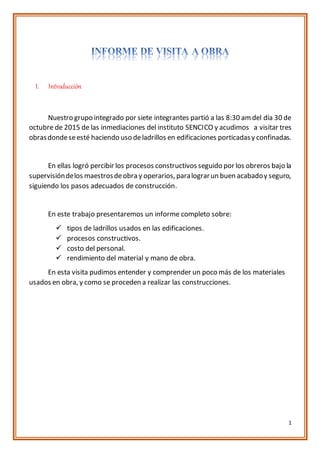

I. Introducción
Nuestro grupo integrado por siete integrantes partió a las 8:30 amdel día 30 de
octubre de 2015 de las inmediaciones del instituto SENCICO y acudimos a visitar tres
obrasdondeseesté haciendo uso deladrillos en edificaciones porticadasy confinadas.
En ellas logró percibir los procesos constructivos seguido por los obreros bajo la
supervisióndelos maestrosdeobra y operarios, paralograrun buen acabadoy seguro,
siguiendo los pasos adecuados de construcción.
En este trabajo presentaremos un informe completo sobre:
 tipos de ladrillos usados en las edificaciones.
 procesos constructivos.
 costo del personal.
 rendimiento del material y mano de obra.
En esta visita pudimos entender y comprender un poco más de los materiales
usados en obra, y como se proceden a realizar las construcciones.

2. 2

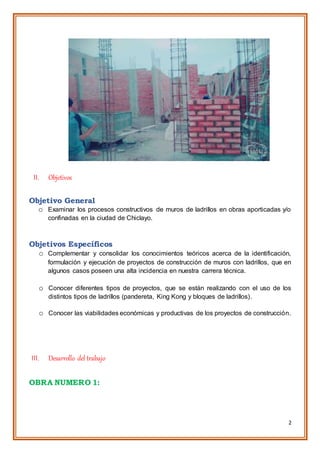

II. Objetivos
Objetivo General
o Examinar los procesos constructivos de muros de ladrillos en obras aporticadas y/o
confinadas en la ciudad de Chiclayo.
Objetivos Específicos
o Complementar y consolidar los conocimientos teóricos acerca de la identificación,
formulación y ejecución de proyectos de construcción de muros con ladrillos, que en
algunos casos poseen una alta incidencia en nuestra carrera técnica.
o Conocer diferentes tipos de proyectos, que se están realizando con el uso de los
distintos tipos de ladrillos (pandereta, King Kong y bloques de ladrillos).
o Conocer las viabilidades económicas y productivas de los proyectos de construcción.
III. Desarrollo del trabajo
OBRA NUMERO 1:

3. 3

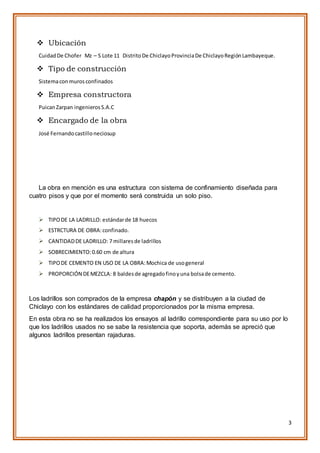

 Ubicación
CuidadDe Chofer Mz – S Lote 11 DistritoDe ChiclayoProvinciaDe ChiclayoRegiónLambayeque.
 Tipo de construcción
Sistemacon murosconfinados
 Empresa constructora
PuicanZarpan ingenierosS.A.C
 Encargado de la obra
José Fernandocastilloneciosup
La obra en mención es una estructura con sistema de confinamiento diseñada para
cuatro pisos y que por el momento será construida un solo piso.
 TIPODE LA LADRILLO: estándarde 18 huecos
 ESTRCTURA DE OBRA:confinado.
 CANTIDADDE LADRILLO: 7 millaresde ladrillos
 SOBRECIMIENTO:0.60 cm de altura
 TIPODE CEMENTO EN USO DE LA OBRA:Mochica de usogeneral
 PROPORCIÓN DEMEZCLA: 8 baldesde agregadofinoyuna bolsade cemento.
Los ladrillos son comprados de la empresa chapón y se distribuyen a la ciudad de
Chiclayo con los estándares de calidad proporcionados por la misma empresa.
En esta obra no se ha realizados los ensayos al ladrillo correspondiente para su uso por lo
que los ladrillos usados no se sabe la resistencia que soporta, además se apreció que
algunos ladrillos presentan rajaduras.

4. 4

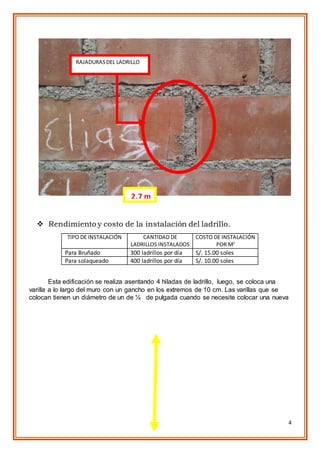

 Rendimiento y costo de la instalación del ladrillo.
TIPO DE INSTALACIÓN CANTIDAD DE
LADRILLOS INSTALADOS
COSTO DE INSTALACIÓN
POR M2
Para Bruñado 300 ladrillos por día S/. 15.00 soles
Para solaqueado 400 ladrillos por día S/. 10.00 soles
Esta edificación se realiza asentando 4 hiladas de ladrillo, luego, se coloca una
varilla a lo largo del muro con un gancho en los extremos de 10 cm. Las varillas que se
colocan tienen un diámetro de un de ¼ de pulgada cuando se necesite colocar una nueva
RAJADURASDEL LADRILLO
2.7 m

5. 5

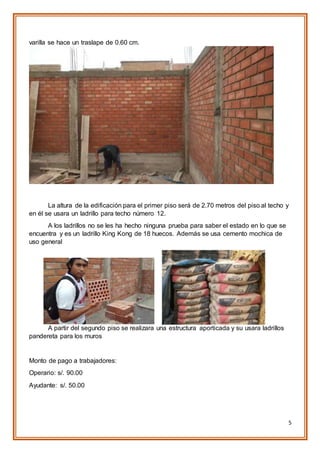

varilla se hace un traslape de 0.60 cm.
La altura de la edificación para el primer piso será de 2.70 metros del piso al techo y
en él se usara un ladrillo para techo número 12.
A los ladrillos no se les ha hecho ninguna prueba para saber el estado en lo que se
encuentra y es un ladrillo King Kong de 18 huecos. Además se usa cemento mochica de
uso general
A partir del segundo piso se realizara una estructura aporticada y su usara ladrillos
pandereta para los muros
Monto de pago a trabajadores:
Operario: s/. 90.00
Ayudante: s/. 50.00

6. 6

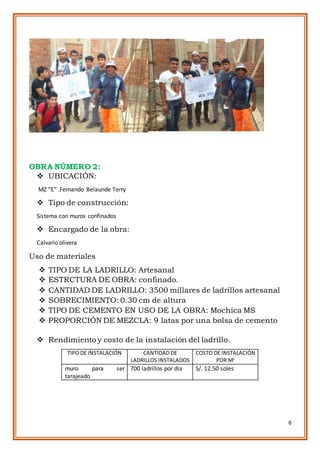

OBRA NÚMERO 2:
 UBICACIÓN:
MZ “E” .Fernando Belaunde Terry
 Tipo de construcción:
Sistema con muros confinados
 Encargado de la obra:
Calvario olivera
Uso de materiales
 TIPO DE LA LADRILLO: Artesanal
 ESTRCTURA DE OBRA: confinado.
 CANTIDAD DE LADRILLO: 3500 millares de ladrillos artesanal
 SOBRECIMIENTO: 0.30 cm de altura
 TIPO DE CEMENTO EN USO DE LA OBRA: Mochica MS
 PROPORCIÓN DE MEZCLA: 9 latas por una bolsa de cemento
 Rendimiento y costo de la instalación del ladrillo.
TIPO DE INSTALACIÓN CANTIDAD DE
LADRILLOS INSTALADOS
COSTO DE INSTALACIÓN
POR M2
muro para ser
tarajeado
700 ladrillos por día S/. 12.50 soles

7. 7

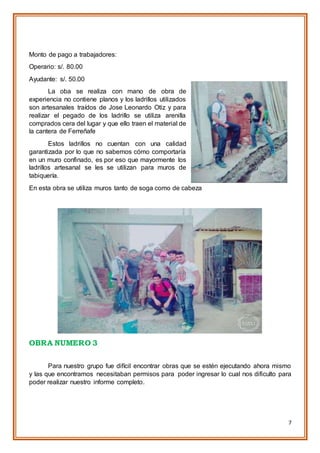

Monto de pago a trabajadores:
Operario: s/. 80.00
Ayudante: s/. 50.00
La oba se realiza con mano de obra de
experiencia no contiene planos y los ladrillos utilizados
son artesanales traídos de Jose Leonardo Otiz y para
realizar el pegado de los ladrillo se utiliza arenilla
comprados cera del lugar y que ello traen el material de
la cantera de Ferreñafe
Estos ladrillos no cuentan con una calidad
garantizada por lo que no sabemos cómo comportaría
en un muro confinado, es por eso que mayormente los
ladrillos artesanal se les se utilizan para muros de
tabiquería.
En esta obra se utiliza muros tanto de soga como de cabeza
OBRA NUMERO 3
Para nuestro grupo fue difícil encontrar obras que se estén ejecutando ahora mismo
y las que encontramos necesitaban permisos para poder ingresar lo cual nos dificulto para
poder realizar nuestro informe completo.

8. 8

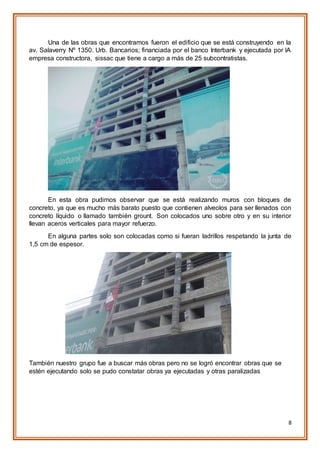

Una de las obras que encontramos fueron el edificio que se está construyendo en la
av. Salaverry Nº 1350. Urb. Bancarios; financiada por el banco Interbank y ejecutada por lA
empresa constructora, sissac que tiene a cargo a más de 25 subcontratistas.
En esta obra pudimos observar que se está realizando muros con bloques de
concreto, ya que es mucho más barato puesto que contienen alveolos para ser llenados con
concreto líquido o llamado también grount. Son colocados uno sobre otro y en su interior
llevan aceros verticales para mayor refuerzo.
En alguna partes solo son colocadas como si fueran ladrillos respetando la junta de
1,5 cm de espesor.
También nuestro grupo fue a buscar más obras pero no se logró encontrar obras que se
estén ejecutando solo se pudo constatar obras ya ejecutadas y otras paralizadas

9. 9

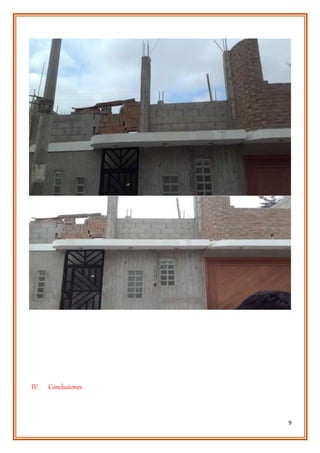

IV. Conclusiones

10. 10
En esta visita realizada nos dimos cuenta qe la gran mayoría de construcciones no
son hechas con la debida calidad que exige el reglamento nacional de edificaciones
Que los muros son hechos sin hacer los ensayos respectivos los ladrillos sabiendo
que estas en una edificación confinada cumple una función muy importante.
Las personas optan por realizar sus construcciones mayormente utilizando los
ladrillo ya sean industriales o artesanales
L gran mayoría de las edificaciones no contienen las especificaciones técnicas
requeridas para tener una seguridad de las viviendas.
También se pudo apreciar que las edificaciones de la ciudad de Chiclayo son
hechas con ladrillos artesanales que no son muy adecuados para la seguridad.
