El ensayo tuvo como objetivo determinar la resistencia al desgaste del agregado grueso obtenido de la cantera la Banda. Se seleccionó una muestra de 5kg de agregado grueso que fue sometida a la máquina de los ángeles durante 15 minutos. Luego de tamizar la muestra, se determinó que el porcentaje de desgaste fue de 36.25%, cumpliendo con el límite máximo del 50% establecido por la norma ASTM C131. Por lo tanto, el agregado es apto para la fabricación de concretos.

1. MATERIALES DE CONSTRUCCION
FACULTAD DE INGENIERIA
MATERIALES DE CONSTRUCCION
RESISTENCIA DEL AGREGADO GRUESO AL DESGASTE
Estudiante:
De la Cruz Vargas, Elmer
Culque Chávez, Richard
Yajahuanca Acuña Vinklinton
Olortegui Ruiz, Bryan
Docente:
Cabrera Díaz, Aldo
Cajamarca – Perú
28 de septiembre del 2015

2. MATERIALES DE CONSTRUCCION
INDICE
I. GENERALIADES…………………………………………………………..(1)
II. INTRODUCCION……………………………………………………………(2)
III. RESUMEN…………………………………………………………………..(3)
IV. MARCO TEORICO………………………………………………………….(4)
V. MATERIALES Y QUIPO…………………………………………………….(5)
VI. PROCEDIMIENTO………………………………………………………….(6)
VII. RESULTADOS……………………………………………………………….(7)
VIII. CONCLUSIONES……………………………………………………………(8)
IX. ANEXOS………………………………………………………………………(9)

3. MATERIALES DE CONSTRUCCION

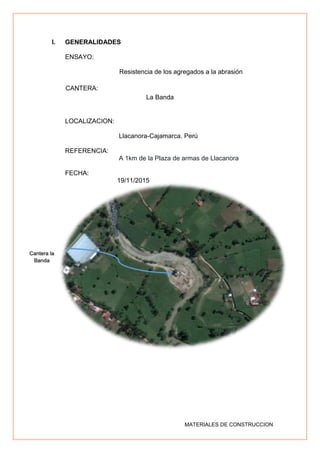

I. GENERALIDADES
ENSAYO:
Resistencia de los agregados a la abrasión
CANTERA:
La Banda
LOCALIZACION:
Llacanora-Cajamarca. Perú
REFERENCIA:
A 1km de la Plaza de armas de Llacanora
FECHA:
19/11/2015
Cantera la
Banda

4. MATERIALES DE CONSTRUCCION

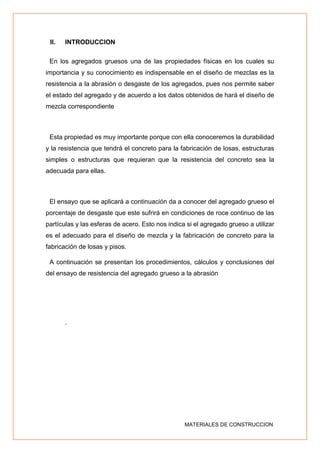

II. INTRODUCCION
En los agregados gruesos una de las propiedades físicas en los cuales su
importancia y su conocimiento es indispensable en el diseño de mezclas es la
resistencia a la abrasión o desgaste de los agregados, pues nos permite saber
el estado del agregado y de acuerdo a los datos obtenidos de hará el diseño de
mezcla correspondiente
Esta propiedad es muy importante porque con ella conoceremos la durabilidad
y la resistencia que tendrá el concreto para la fabricación de losas, estructuras
simples o estructuras que requieran que la resistencia del concreto sea la
adecuada para ellas.
El ensayo que se aplicará a continuación da a conocer del agregado grueso el
porcentaje de desgaste que este sufrirá en condiciones de roce continuo de las
partículas y las esferas de acero. Esto nos indica si el agregado grueso a utilizar
es el adecuado para el diseño de mezcla y la fabricación de concreto para la
fabricación de losas y pisos.
A continuación se presentan los procedimientos, cálculos y conclusiones del
del ensayo de resistencia del agregado grueso a la abrasión
.

5. MATERIALES DE CONSTRUCCION
III. OBJETIVOS
General
Determinar la resistencia al desgaste del agregado grueso obtenido de la
cantera la Banda
Específicos
 Determinar el método a utilizar en el ensayo resistencia al desgaste
del agregado grueso
 Aprender a realizar el ensayo de Abrasión del agregado grueso.
IV. RESUMEN
El ensayo se llevó a cabo el día 23/11/2015 en el laboratorio de concreto
de la Universidad Privada del Norte, lo primero que realizamos fue
seleccionar la muestra de agregado grueso aproximadamente 5kg, luego
encontramos el método a utilizar de acuerdo a la granulometría del
agregado el método utilizado fue el método, posteriormente el material lo
introducimos a la máquina de los ángeles, dejamos
15minutos.Finalamnete sacamos el material transcurrido los 15 min y lo
tamizamos utilizando, la malla N°12, pesamos el material y determinamos
el % de desgaste.

6. MATERIALES DE CONSTRUCCION
V. MARCO TEORICO
La prueba de abrasión Los Ángeles (ASTM C131), evalúa la tenacidad y
la resistencia a la abrasión de los agregados. En esta prueba, una muestra
de agregados mezclados con una distribución de tamaño fijo se coloca en
un gran tambor de acero con bolas de acero de tamaño estándar que
actúan como carga abrasiva.
El tambor se hace girar normalmente durante 500 revoluciones. Después,
el material se extrae de la máquina y se pasa a través de un tamiz que
retiene todo el material original. El porcentaje de pérdida de peso será el
número de abrasión LA. Este ensayo es una prueba empírica que no
posee base científica.
La máquina de los ángeles
La máquina de los ángeles ha sido desarrollada teniendo en cuenta las
especificaciones técnicas de las normas con el objetivo de determinar la
resistencia de los agregados a la abrasión.
El equipo consta de un tambor montado en los extremos con ejes y
rodamientos sobre una estructura metálica, la cual lo soporta para que
este gire de acuerdo a lo programado con contador digital que activa y/o
desactiva el motor para que el tambor de un determinado número de
vueltas según se requiera en la realización del ensayo.
ENSAYO: ABRASION
NORMA: ASTM C 131, ASTM C 535

7. MATERIALES DE CONSTRUCCION
Tablas a usarse
Tabla: “Tabla de la granulometría ensayo para el ensayo de abrasión”
Normas aplicables al ensayo
La norma que se tiene en cuenta en este ensayo es ASTM C131
VI. MATERIALES Y EQUIPO
Material
El material a utilizar serán 5 Kg. de agregado grueso tamaño máximo de
1”. El cual ha sido obtenido de la cantera la Banda

8. MATERIALES DE CONSTRUCCION

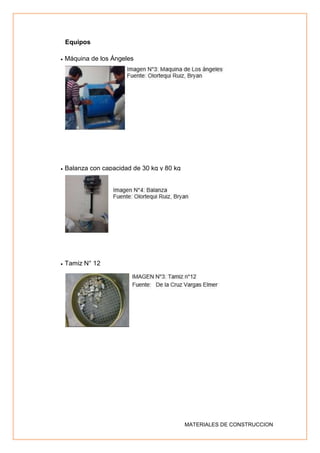

Equipos
 Máquina de los Ángeles
 Balanza con capacidad de 30 kg y 80 kg
 Tamiz N° 12

9. MATERIALES DE CONSTRUCCION
VII. PROCEDIMIENTO
 Preparar la muestra y encontrar el método a utilizar para esto se
hace la granulometría del agregados con los tamices para agregado
grueso, la granulometría del agregado se hizo con 5kg
 Determinar el peso inicial de la muestra de agregado grueso
Peso inicial de la muestra: 4992
Imagen N°6: Peso inicial
Fuente: Olortegui Ruiz, Bryan
 Poner la muestra a la máquina de los ángeles durante 15 min

10. MATERIALES DE CONSTRUCCION
 Programar la máquina para 500rev
 Luego sacar el material de la maquina tamizarla por la malla N°12
Tamizar el material por la malla N°12 y pesar(Peso final)

11. MATERIALES DE CONSTRUCCION
 Finalmente calculamos el porcentaje de desgaste con la siguiente
formula
%𝑫𝒆𝒔𝒈𝒂𝒔𝒕𝒆 =
𝑷𝒊𝒏𝒊𝒄𝒊𝒂𝒍 − 𝑷𝒇𝒊𝒏𝒂𝒍
𝑷𝒊𝒏𝒊𝒄𝒊𝒂𝒍
VIII. RESULTADOS
Tamiz Peso retenido
(gr)
3/4 2500
1/2 2499
Método B
N° de esferas 11
N°de revoluciones 500
Tiempo de rotación 15
Peso inicial: 4992
Peso final: 3182
%𝐷𝑒𝑠𝑔𝑎𝑠𝑡𝑒 =
4992−3182
4992
∗ 100
%𝑫𝒆𝒔𝒈𝒂𝒔𝒕𝒆=36.2580
IX. CONCLUSIONES Y RECOMENDACIONES
 Según los resultados obtenidos en el laboratorio se puede concluir que
contamos con un agregado de alta resistencia al desgaste.
 Se concluye además que el agregado de la cantera la Banda es apto para
el diseño de la mezcla de concreto ya que el desgaste es menor al 50%
establecido por la Norma ASMT C131, por lo tanto el concreto obtenido
utilizando dichos agregado será un concreto.
 También se puede tener en cuenta que las propiedades de los agregados
dependen principalmente de las características de la roca madre de donde
proviene. El porcentaje de desgaste de 36.3473% sirve para la fabricación
de losas, pisos y estructuras donde se emplee el concreto
Recomendaciones

12. MATERIALES DE CONSTRUCCION
 EL agregado Grueso de la Cantera la Banda es recomendables ya que
que su desgaste es 36.2580%, no pasa el 50% máximo permisible por
norma.
X. BIBLIOGRAFIA
-http://www.construaprende.com/docs/lab/330-practica-resistencia-
abrasion-agregados
-CONCRETO. Serie de Conocimientos Básicos. Revista N°1.
ASOCRETO. Instituto Colombiano de Productores de Cemento
-Guía de materiales del curso de materiales de construcción
XI. ANEXOS
IMAGEN N°11:Sacando la muestra del la maquina de lso angeles
FUENTE:Olorteui Ruiz, Bryan
