1. INFORME PRACTICA DE LABORATORIO
INTRODUCCIÓN A LA INGENIERÍA
CURSO: 212014A_224
ALUMNOS
EDITH M. COMAS ÁVILA
CÓDIGO: 53133635
GRUPO_ 212014_138
JEISON JAIR CASTRO LÓPEZ
CÓDIGO: 1065567121
GRUPO: 212014_136
OMAR A. DE LEON RODRÍGUEZ
CÓDIGO: 1140830246
GRUPO: 212014_120
YERLYS LICETH OROZCO
CÓDIGO: 1007387359
GRUPO: 212014_120
ISMAEL PEREZ RONDON
CÓDIGO: 1065578880
GRUPO: 212014_224
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
CEAD: VALLEDUPAR
2015

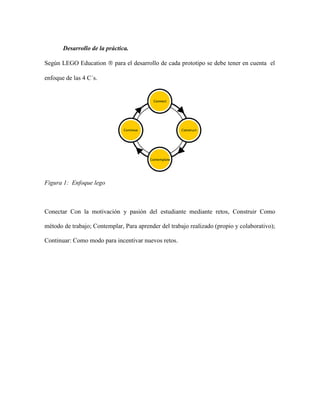

2. Desarrollo de la práctica.
Según LEGO Education  para el desarrollo de cada prototipo se debe tener en cuenta el
enfoque de las 4 C´s.
Figura 1: Enfoque lego
Conectar Con la motivación y pasión del estudiante mediante retos, Construir Como
método de trabajo; Contemplar, Para aprender del trabajo realizado (propio y colaborativo);
Continuar: Como modo para incentivar nuevos retos.

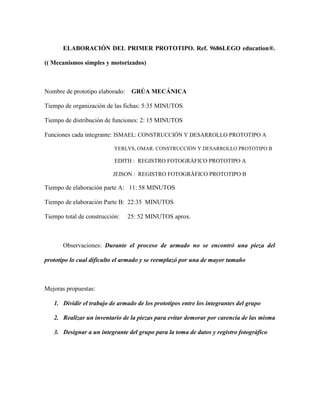

3. ELABORACIÓN DEL PRIMER PROTOTIPO. Ref. 9686LEGO education®.
(( Mecanismos simples y motorizados)
Nombre de prototipo elaborado: GRÚA MECÁNICA
Tiempo de organización de las fichas: 5:35 MINUTOS
Tiempo de distribución de funciones: 2: 15 MINUTOS
Funciones cada integrante: ISMAEL: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO A
YERLYS, OMAR: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO B
EDITH : REGISTRO FOTOGRÁFICO PROTOTIPO A
JEISON : REGISTRO FOTOGRÁFICO PROTOTIPO B
Tiempo de elaboración parte A: 11: 58 MINUTOS
Tiempo de elaboración Parte B: 22:35 MINUTOS
Tiempo total de construcción: 25: 52 MINUTOS aprox.
Observaciones: Durante el proceso de armado no se encontró una pieza del
prototipo lo cual dificulto el armado y se reemplazó por una de mayor tamaño
Mejoras propuestas:
1. Dividir el trabajo de armado de los prototipos entre los integrantes del grupo
2. Realizar un inventario de la piezas para evitar demorar por carencia de las misma
3. Designar a un integrante del grupo para la toma de datos y registro fotográfico

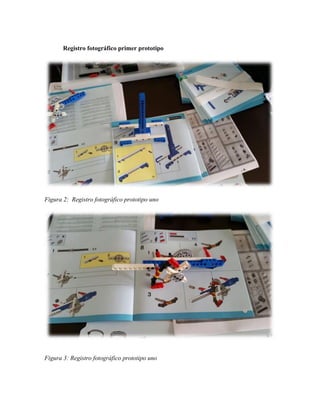

4. Registro fotográfico primer prototipo
Figura 2: Registro fotográfico prototipo uno
Figura 3: Registro fotográfico prototipo uno

5. .
Figura 4: Registro fotográfico prototipo uno

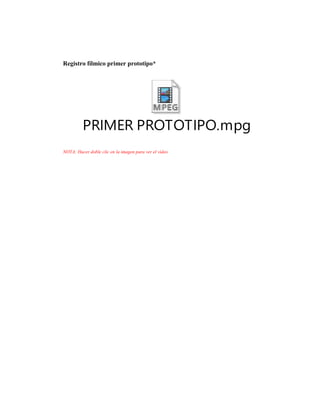

6. Registro fílmico primer prototipo*
PRIMER PROTOTIPO.mpg
NOTA: Hacer doble clic en la imagen para ver el video

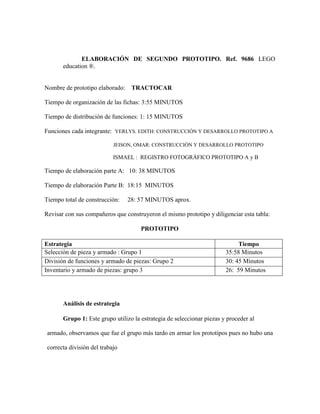

7. ELABORACIÓN DE SEGUNDO PROTOTIPO. Ref. 9686 LEGO
education ®.
Nombre de prototipo elaborado: TRACTOCAR
Tiempo de organización de las fichas: 3:55 MINUTOS
Tiempo de distribución de funciones: 1: 15 MINUTOS
Funciones cada integrante: YERLYS. EDITH: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO A
JEISON, OMAR: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO
ISMAEL : REGISTRO FOTOGRÁFICO PROTOTIPO A y B
Tiempo de elaboración parte A: 10: 38 MINUTOS
Tiempo de elaboración Parte B: 18:15 MINUTOS
Tiempo total de construcción: 28: 57 MINUTOS aprox.
Revisar con sus compañeros que construyeron el mismo prototipo y diligenciar esta tabla:
PROTOTIPO
Estrategia Tiempo
Selección de pieza y armado : Grupo 1 35:58 Minutos
División de funciones y armado de piezas: Grupo 2 30: 45 Minutos
Inventario y armado de piezas: grupo 3 26: 59 Minutos
Análisis de estrategia
Grupo 1: Este grupo utilizo la estrategia de seleccionar piezas y proceder al
armado, observamos que fue el grupo más tardo en armar los prototipos pues no hubo una
correcta división del trabajo

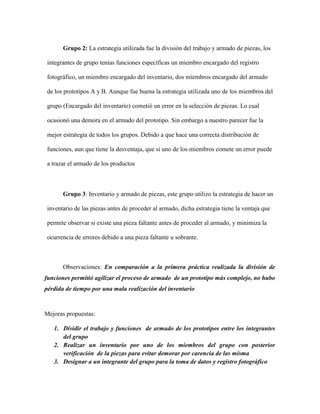

8. Grupo 2: La estrategia utilizada fue la división del trabajo y armado de piezas, los
integrantes de grupo tenías funciones específicas un miembro encargado del registro
fotográfico, un miembro encargado del inventario, dos miembros encargado del armado
de los prototipos A y B. Aunque fue buena la estrategia utilizada uno de los miembros del
grupo (Encargado del inventario) cometió un error en la selección de piezas. Lo cual
ocasionó una demora en el armado del prototipo. Sin embargo a nuestro parecer fue la
mejor estrategia de todos los grupos. Debido a que hace una correcta distribución de
funciones, aun que tiene la desventaja, que si uno de los miembros comete un error puede
a trazar el armado de los productos
Grupo 3: Inventario y armado de piezas, este grupo utilizo la estrategia de hacer un
inventario de las piezas antes de proceder al armado, dicha estrategia tiene la ventaja que
permite observar si existe una pieza faltante antes de proceder al armado, y minimiza la
ocurrencia de errores debido a una pieza faltante u sobrante.
Observaciones: En comparación a la primera práctica realizada la división de
funciones permitió agilizar el proceso de armado de un prototipo más complejo, no hubo
pérdida de tiempo por una mala realización del inventario
Mejoras propuestas:
1. Dividir el trabajo y funciones de armado de los prototipos entre los integrantes
del grupo
2. Realizar un inventario por uno de los miembros del grupo con posterior
verificación de la piezas para evitar demorar por carencia de las misma
3. Designar a un integrante del grupo para la toma de datos y registro fotográfico

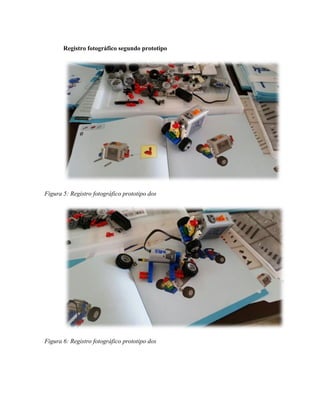

9. Registro fotográfico segundo prototipo
Figura 5: Registro fotográfico prototipo dos
Figura 6: Registro fotográfico prototipo dos

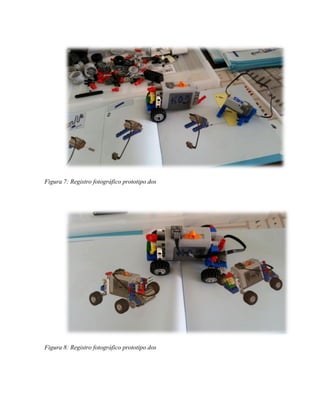

10. Figura 7: Registro fotográfico prototipo dos
Figura 8: Registro fotográfico prototipo dos

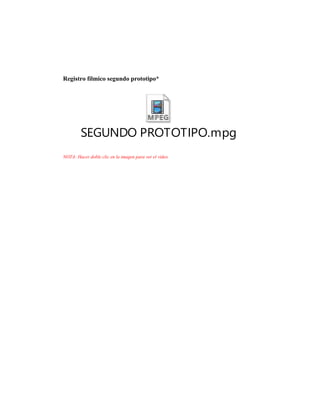

11. Registro fílmico segundo prototipo*
SEGUNDO PROTOTIPO.mpg
NOTA: Hacer doble clic en la imagen para ver el video

12. ELABORACIÓN DE PROTOTIPO.EV3 Ref. 45544LEGO education®.
Nombre de prototipo elaborado: LEGO BUSCADOR
Tiempo de organización de las fichas: 2:55 MINUTOS
Tiempo de distribución de funciones: 1: 35 MINUTOS
Funciones cada integrante: ISMAEL. YERLY: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO A
JEISON, OMAR: CONSTRUCCIÓN Y DESARROLLO PROTOTIPO
EDITH : REGISTRO FOTOGRÁFICO PROTOTIPO A y B
Tiempo de elaboración parte A: 15: 28 MINUTOS
Tiempo de elaboración Parte B: 38:45 MINUTOS
Tiempo total de construcción: 55: 57 MINUTOS aprox.
Revisar con sus compañeros que construyeron el mismo prototipo y diligenciar esta tabla:
PROTOTIPO
Estrategia Tiempo
Selección de pieza y armado : Grupo 1 55:48 Minutos
División de funciones y armado de piezas: Grupo 2 40: 15 Minutos
Inventario y armado de piezas: grupo 3 56: 29 Minutos
Análisis de estrategia
Grupo 1: El grupo utilizo la misma estrategia de la practica anterior sin embargo la
selección de pieza se hizo de manera correcta, aunque el armado y la programación del
mismo fue un ítem que no se tuvo en cuenta lo cual demoro el proceso de armado.

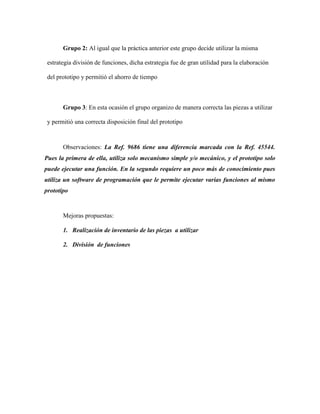

13. Grupo 2: Al igual que la práctica anterior este grupo decide utilizar la misma
estrategia división de funciones, dicha estrategia fue de gran utilidad para la elaboración
del prototipo y permitió el ahorro de tiempo
Grupo 3: En esta ocasión el grupo organizo de manera correcta las piezas a utilizar
y permitió una correcta disposición final del prototipo
Observaciones: La Ref. 9686 tiene una diferencia marcada con la Ref. 45544.
Pues la primera de ella, utiliza solo mecanismo simple y/o mecánico, y el prototipo solo
puede ejecutar una función. En la segundo requiere un poco más de conocimiento pues
utiliza un software de programación que le permite ejecutar varias funciones al mismo
prototipo
Mejoras propuestas:
1. Realización de inventario de las piezas a utilizar
2. División de funciones

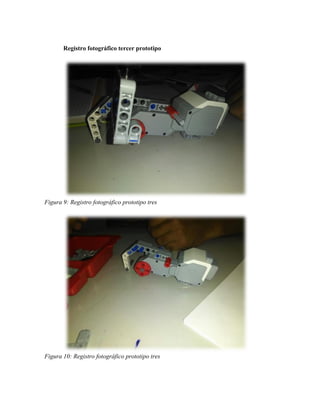

14. Registro fotográfico tercer prototipo
Figura 9: Registro fotográfico prototipo tres
Figura 10: Registro fotográfico prototipo tres

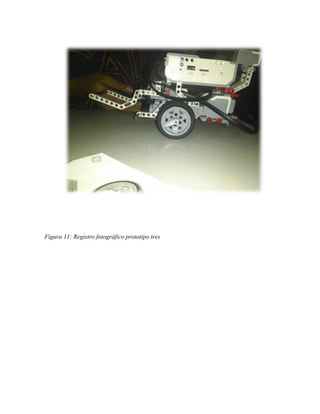

15. Figura 11: Registro fotográfico prototipo tres

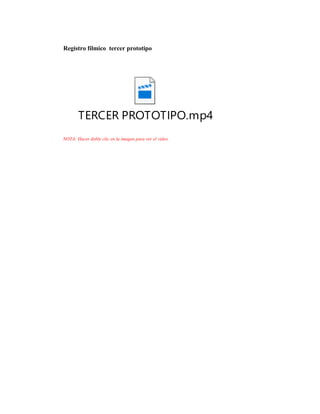

16. Registro fílmico tercer prototipo
TERCER PROTOTIPO.mp4
NOTA: Hacer doble clic en la imagen para ver el video

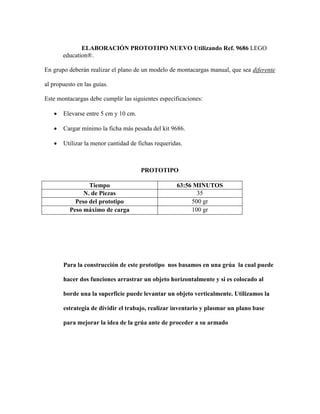

17. ELABORACIÓN PROTOTIPO NUEVO Utilizando Ref. 9686 LEGO
education®.
En grupo deberán realizar el plano de un modelo de montacargas manual, que sea diferente
al propuesto en las guías.
Este montacargas debe cumplir las siguientes especificaciones:
 Elevarse entre 5 cm y 10 cm.
 Cargar mínimo la ficha más pesada del kit 9686.
 Utilizar la menor cantidad de fichas requeridas.
PROTOTIPO
Tiempo 63:56 MINUTOS
N. de Piezas 35
Peso del prototipo 500 gr
Peso máximo de carga 100 gr
Para la construcción de este prototipo nos basamos en una grúa la cual puede
hacer dos funciones arrastrar un objeto horizontalmente y si es colocado al
borde una la superficie puede levantar un objeto verticalmente. Utilizamos la
estrategia de dividir el trabajo, realizar inventario y plasmar un plano base
para mejorar la idea de la grúa ante de proceder a su armado

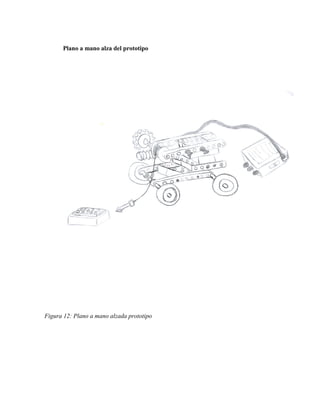

18. Plano a mano alza del prototipo
Figura 12: Plano a mano alzada prototipo

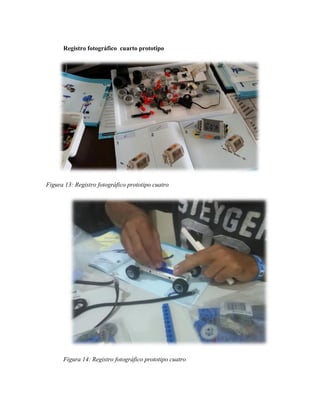

19. Registro fotográfico cuarto prototipo
Figura 13: Registro fotográfico prototipo cuatro
Figura 14: Registro fotográfico prototipo cuatro

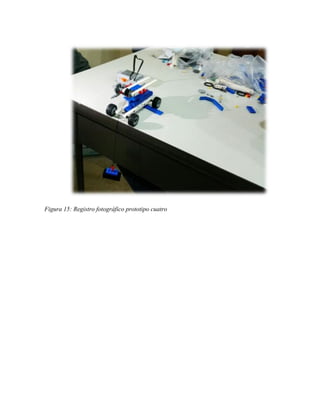

20. Figura 15: Registro fotográfico prototipo cuatro

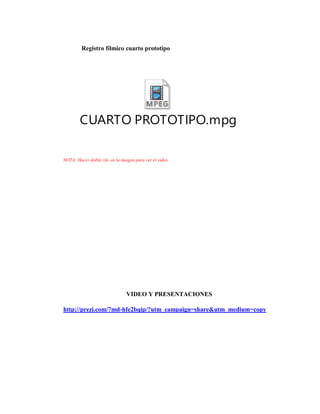

21. Registro fílmico cuarto prototipo
CUARTO PROTOTIPO.mpg
NOTA: Hacer doble clic en la imagen para ver el video
VIDEO Y PRESENTACIONES
http://prezi.com/7md-hfe2bqip/?utm_campaign=share&utm_medium=copy
