Informe mensual n°06

INFORME N° 06 - AGOSTO
I.- FICHA TECNICA
1.- PROPIETARIO : MUNICIPALIDAD DISTRITAL DE ONGOY
2.- OBRA : “MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA
INSTITUCION EDUCATIVA SECUNDARIO JOSE ANTONIO ENCINAS, LOCALIDAD DE PORVENIR, DISTRITO DE
ONGOY, PROVINCIA DE CHINCHEROS-APURIMAC”
3.- PROCESO DE SELECCION : L. P Nº 002-2015-MDO
4.- CONTRATO DE OBRA : N° 001–2016–MDO
4.- FINANCIAMIENTO : MINISTERIO DE EDUCACION
5.- MONTO DE PRESUPUESTO BASE : S/ 6’435,895.05 (Soles).
6.- MONTO CONTRATADO : S/ 6’435,895.05 (Soles).
7.- MODALIDAD : SUMA ALZADA
8.- FECHA PRESUPUESTO BASE : JULIO 2015
9.- FACTOR DE RELACION : 1.0
10.- UBICACIÓN : C.P. PORVENIR – ONGOY – CHINCHEROS – APURIMAC.
11.- PLAZO DE EJECUCION : 240 DÍAS CALENDARIO
13.- FECHA DE FIRMA DE CONTRATO : 30 DE DICIEMBRE 2015
14.- FECHA DE ENTREGA DE TERRENO : 01 DE MARZO 2016
15.- FECHA REAL DE INICIO DE OBRA : 24 DE MARZO 2016
16.- FECHA LEGAL DE CONCLUSION DE OBRA : 18 DE NOVIEMBRE DEL 2016
17.- CONTRATISTA : CONSORCIO ONGOY
(AHREN CONTRATISTA GENERALES SAC & C&C RABATE)
18.- RESIDENTE : ING. LEONARDO N. SULCA CARRASCO
19.- SUPERVISOR : ING. HENRRY SANTA CRUZ CASTRO
20.- ADELANTO DIRECTO : 29 DE MARZO DE 2016
21.- AVANCE DE OBRA : AL 31 DE JULIO DE 2016
Programado Ejecutado Programado Ejecutado Programado Ejecutado
41.58% 38.15% 14.51% 56.09% 38.15%
ACUMULADO ACTUALACUMULADO ANTERIOR ACTUAL (JULIO 2016)
AVANCE DE OBRA
CONSORCIO ONGOY (AHREN CONTRATISTA GENERALES SAC & C&C RABATE)

INFORME N° 04 - JUNIO
CAPITULO I.- GENERALIDADES.
DATOS GENERALES DE OBRA
OBRA
:
“MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS
EN LA INSTITUCION EDUCATIVA SECUNDARIO JOSE
ANTONIO ENCINAS, LOCALIDAD DE PORVENIR,
DISTRITO DE ONGOY, PROVINCIA DE CHINCHEROS-
APURIMAC”
PROCESO DE SELECCION : L.P Nº ° 002-2015-MDO
FINANCIAMIENTO : MINISTERIO DE EDUCACION
MONTO DE PRESUPUESTO BASE : S/ 6’435,895.05 (Soles).
MONTO CONTRATADO : S/ 6’435,895.05 (Soles).
FACTOR DE RELACION : 1.0
UBICACIÓN :
C.P. PORVENIR – ONGOY – CHINCHEROS –
APURIMAC
CALENDARIO VALORIZADO
ACELERADO DE OBRA
: No necesario
PLAZO DE EJECUCION : 240 días calendario
FECHA DE FIRMA DE CONTRATO : 30 DE DICIEMBRE 2015
FECHA DE ENTREGA DE TERRENO : 01 DE MARZO 2016
FECHA REAL DE INICIO DE OBRA : 24 DE MARZO 2016
FECHA LEGAL DE CONCLUSION DE
OBRA
: 18 DE NOVIEMBRE DEL 2016
CONTRATISTA :
CONSORCIO ONGOY (AHREN CONTRATISTA
GENERALES SAC & C&C RABATE)
RESIDENTE : ING. LEONARDO N. SULCA CARRASCO
SUPERVISOR : ING. HENRRY SANTA CRUZ CASTRO
1.1 DESCRIPCIÓN DEL PROYECTO:

La obra consiste en la construcción de una infraestructura nueva y el equipamiento
respectivo acorde a los requerimientos técnicos normativos del sector y comprende los
siguientes componentes:
Comprende la ejecución de las siguientes metas físicas:
COLEGIO NACIONAL JOSE ANTONIO ENCINAS:
La presente obra considera un área de construcción de 1,889.78m2, distribuida en:
1. OBRA NUEVA:
 Pabellón A: Área Administrativa y Aulas
 1er Piso: Construcción de habientes para Psicología, Deposito De
Educación Física, Secretaria – Espera, Dirección, Archivo General,
Depósito De Material Didáctico Y Sala De Profesores.
 2do Piso: Construcción de 03 Aulas con su respectiva circulación.
 3er Piso: Construcción de 03 Aulas con su respectiva circulación.
 Pabellón B: Sala de Uso Múltiple y Aulas.
 1er Piso: Construcción de habientes para Sala de Usos Múltiples.
 2do Piso: Construcción de 02 Aulas con su respectiva circulación.
 3er Piso: Construcción de 02 Aulas con su respectiva circulación.
 Escaleras de Circulación: De 04 tramos con depósito.
 Módulo de Servicio Higiénico:

 Para hombre y mujeres (alumnos), Discapacitados, Administrativo y
profesores.
2. OBRAS EXTERIORES:
 Que comprende el ingreso, patios, Veredas, Sardineles, Gradas, Rampas,
Asta de Bandera, Cisterna 10m3 + Tanque alto de 5m3, Losa Deportiva,
Cerco Perimétrico, Muros de Contención, Instalaciones Sanitarias
(exteriores y canaletas) e Instalaciones Eléctricas (incluye Pararrayos).
3. DEMOLICIONES:
 De Edificaciones existente en mal estado, Patio y veredas.
1.2 DESARROLLO DE LA OBRA
La obra se ha iniciado oficialmente el 24 de marzo del 2016. El desarrollo de la obra
se describe en el siguiente orden:
COLEGIO NACIONAL JOSE ANTONIO ENCINAS:
Se inició con la ejecución de las diferentes partidas a partir del 24 de marzo del
presente.
Y las partidas ejecutadas durante el mes de julio del 2016, son las siguientes:
I. ESTRUCTURAS
01 OBRAS PROVISIONALES, TRABAJOS PRELIMINARES, SEGURIDAD Y SALUD
01.01 OBRAS PROVISIONALES
01.01.02 ALMACEN, OFICINA, CASETA Y GUARDIANIA (mes): Instalación y/o
alquiler de Oficina, Almacén, Caseta y guardianía del Mes de julio del 2016.
01.01.05 TRANSPORTE DE EQUIPO Y MAQUINARIA (GLB)
01.02 DESMONTAJE
01.02.01 DESMONTAJE DE PUERTA (m2): Se retiraron las puertas de los últimos
módulos a demoler.
01.02.02 DESMONTAJE DE VENTANAS (m2): Se retiraron las ventanas de los
últimos módulos a demoler.

01.02.04 DESMONTAJE DE TECHO DE ETERNIT/CALAMINA (m2): Se retiraron
la calamina y viguetas de madera de los últimos módulos a demoler.
01.03 DEMOLICION
01.03.01 DEMOLICION DE PISO INCLUYE FALSO PISO (m2): Se realiza la
demolición de pisos y veredas en el último modulo a demoler con uso de
maquinaria.
01.03.02 DEMOLICION DE MUROS DE ADOBE (m2): Se realiza la demolición
muros de adobe en el último modulo a demoler con uso de maquinaria.
01.05 SEGURIDAD Y SALUD
01.05.02 EQUIPOS DE PROTECCION INDIVIDUAL (GLB): Se ha entregado los
equipos que son destinados a ser llevado o sujetado por el trabajador para que le
proteja de uno o varios riesgos que puedan amenazar su seguridad o su salud, así
como cualquier complemento o accesorio destinado a tal fin.
01.05.03 EQUIPOS DE PROTECCION COLECTIVA (GLB): Se ha entregado
material y capacitación respectiva para aquella técnica de seguridad cuyo objetivo
es la protección simultánea de varios trabajadores expuestos a un determinado
riesgo.
01.05.04 SEÑALIZACION TEMPORAL DE SEGURIDAD (GLB): Se ha desarrollado
diversos trabajos que comprenden, sin llegar a limitarse, las señales de
advertencia, de prohibición, de información, de obligación, las relativas a los
equipos de lucha contra incendios y todos aquellos carteles utilizados para rotular
áreas de trabajo, que tienen la finalidad de informar al personal de obra y público
en general sobre los riesgos específicos de las distintas áreas de trabajo, instaladas
dentro de la obra y en las áreas perimetrales. Cintas de señalización, conos
reflectivos, luces estroboscópicas, alarmas audibles, así como carteles de
promoción de la seguridad y la conservación del ambiente, etc.
01.05.05 CAPACITACIONES (GLB): Se incentivó a través de su participación
activa, el cumplimiento de los estándares de las actividades programadas en
materia de seguridad y salud en el trabajo y efectuar las correcciones que resulten
necesarias. Se hizo el seguimiento de las medidas de control derivadas de las
actividades preventivas, inspecciones y auditorias. Se participar en las
capacitaciones de SST programadas Reportar incidentes/accidentes, Reportar
acciones correctivas/ preventivas. Se participó en los simulacros programados.
01.05.06 RECURSOS PARA RESPUESTAS ANTE EMERGENCIAS EN SEGURIDAD
Y SALUD DURANTE EL TRABAJO (GLB): Comprende los mecanismos Técnicos,
Administrativos y Equipamiento necesario para atender un accidente de trabajo
con daños personales, materiales producto de Ausencia, deficiente implementación
de alguna medida de control de riesgos. Estos Accidentes podrían tener impactos
ambientales negativos. Se debe Considerar sin llegar a limitarse: Botiquines,
Tópicos de Primeros Auxilios, Camillas, Equipos de Extinción de Fuegos.

02 MOVIMIENTO DE TIERRAS
02.01 NIVELACION DE TERRENO
02.01.01 ESCARIFICADO Y COMPACTACION CON PLANCHA COMPACT. (m2): Se
ha realizado en la disgregación de la superficie del terreno y su posterior
compactación a efectos de homogeneizar la superficie de apoyo, confiriéndole las
características prefijadas de acuerdo con su situación en la obra, sobre todo en el
área del SS. HH., Muros de Contención, losa deportiva, Rampas, obras exteriores y
la Escalera 01.
02.02 EXCAVACIONES
02.02.02 EXCAVACION DE ZANJAS Y ZAPATAS (m3): Se ha realizado la
excavación de las zanjas y zapatas de acuerdo al trazo, respetando los anchos y
profundidades indicados en los planos y las especificaciones técnicas, en este caso a
los trabajos realizados en la Escalera 02, cerco perimétrico de la elevación 03 y 04.
02.03 RELLENO
02.03.01 RELLENO CON MATERIAL PROPIO SELECCIONADO (COMPACTADO)
(m3): Los trabajos correspondientes que se realizaron de esta partida consisten en
disponer tierra seleccionada por capas, cada una debidamente compactada, en los
lugares indicados en el proyecto o autorizados por el Supervisor de Obra, en este
caso se realizaron en el cerco elevación 01.
02.03.02 RELLENO MASIVO C/MATERIAL PROPIO COMPACTADON CON
MINICARGADOR (m3): Los trabajos correspondientes que se realizaron de esta
partida consisten en disponer tierra seleccionada por capas, cada una
debidamente compactada, en los lugares indicados en el proyecto o autorizados
por el Supervisor de Obra, en este caso se realizaron en el relleno para lado de la
punta y talon de los muros de contención.
02.03.03 AFIRMADO DE 8" PARA PISOS INTERIORES Y EXTERIORES,
COMPACTADO (m2): Se colocó una capa de base granular compactada al 100%
del proctor modificado de 0.20m de espesor, según lo indicado, esta capa de base
granular, se realizó con material de préstamo con afirmado, que satisface la
granulometría. Se intervino en el pabellón A, B y C.
02.04 TRANSPORTE INTERNO DE MATERIALES
02.05.01 ACARREO INTERNO DE MAT. PROCEDENTE DE EXC. (m3): Comprende
la ejecución de los trabajos de eliminación del material excedente, proveniente de
la nivelación del terreno y excavaciones, así como la eliminación de desperdicios de
obra como son residuos de mezclas, ladrillos y basura, etc., producidos durante la
ejecución de la construcción, dichos trabajos se realizaron en el muro de
contención.
03 OBRAS DE CONCRETO SIMPLE
03.01 CIMIENTOS CORRIDOS

03.01.01 CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HORMIGON 30%
PIEDRA (m3): Se refiere al concreto que se viene utilizando para el cimiento
corrido, el concreto para este cimiento corrido será elaborado con mezcla de
cemento, hormigón y agua, en la ejecución del cerco perimétrico 01.
03.02 SUBZAPATAS O FALSA ZAPATA
03.02.01 FALSA ZAPATA MEZCLA 1:12 CEMENTO-HORMIGON + 30% PG (m3):
Se viene usando la subzapata para alcanzar la cota de fundación sin necesidad de
profundizar los elementos de concreto reforzado, es decir reemplazar el suelo malo
por algo de mejor calidad, estos trabajos se vienen desarrollando en el muro de
contención central y cerco perimétrico 01.
03.04 SOBRECIMIENTOS
03.04.01 SOBRECIMIENTO CONCRETO 1:8 + 30% P.G. (m3): En esta partida se
realizó la construcción de sobre-cimientos de concreto ciclópeo, de acuerdo a las
dimensiones, dosificaciones de hormigón y otros detalles señalados en los planos
respectivos y fueron intervenidos en el sobrecimiento de muros en los pabellones A,
B, C, Cerco perimétrico 01.
03.04.02 SOBRECIMIENTO ENCOFRADO Y DESENCOFRADO (m2): Una vez que
se empiece con la colocación del encofrado, se verifico que las tablas a utilizar se
encuentren en buen estado, limpias y no arqueadas. Los costados de los encofrados
están formados por tablas de 1" de espesor y de anchos variables, de acuerdo a las
alturas de los sobrecimientos. Estas tablas, por su cara exterior, se unieron a través
de barrotes de madera de 2" x 3", separados cada uno por 60 cm. Para asegurar la
verticalidad y estabilidad del encofrado, se usaron otros barrotes, también de 2" x
3", los cuales se aseguran contra una solera fijada con estacas el suelo, fueron
intervenidos en el sobrecimiento de muros en los pabellones A, B, C, Cerco
perimétrico 01.
03.05 FALSO PISO
03.05.01 FALSO PISO MEZCLA 1:8 e=4" (m2): Esta partida comprende la
colocación del falso piso de concreto conformado por cemento y hormigón con una
proporción 1:8 con un f’c=100 Kg/cm2, como base para recibir piso acabado. Será
un falso piso de acuerdo a especificaciones, diseño, diámetro y colocación que se
señale en los planos respectivos; se colocará en el primer nivel de la edificación
sobre el terreno apisonado; esta actividad deberá ser revisada y aprobada por el
Supervisor. Previo al llenado deberán colocarse las tuberías referidas a
instalaciones sanitarias, eléctricas y cualquier elemento que deba quedar bajo el
falso piso. Se intervino del pabellón A y B.
04 OBRAS DE CONCRETO ARMADO
04.01 CIMIENTO REFORZADO
04.01.01 CIMIENTOS REFORZADO ACERO FY=4200KG/CM2 (kg): Esta esta
partida comprende el suministro, corte, doblado y colocación de las varillas de

acero para refuerzo de las estructuras de concreto armado, de acuerdo con las
especificaciones del expediente técnico y en conformidad con los planos
correspondientes, se intervino trabajos en la escalera 02.
04.01.02 CIMIENTOS REFORZADOS - CONCRETO F`C=210 kg/cm2 (m3): En
esta partida que contiene las prescripciones técnicas requeridas para todas las
construcciones de concreto incorporadas a la obra se ha utilizado la dosificación
de acuerdo al diseño de mezcla realizado, y se intervino el área de la escalera 02.
04.06 COLUMNAS
04.06.01 COLUMNAS, ACERO FY=4200KG/CM2 (kg): Esta esta partida
comprende el suministro, corte, doblado y colocación de las varillas de acero para
refuerzo de las estructuras de concreto armado, de acuerdo con las
correspondientes, se intervino trabajos en los siguientes: Pabellón “A”, “B”, “C”,
Escalera 02 y cerco perimétrico 01.
04.06.02 ENCOFRADO Y DESENCOFRADO NORMAL EN COLUMNAS (m2): En
esta partida comprende el suministro y colocación de las formas necesarias para
permitir el colocado del concreto y el retiro de la madera en el lapso establecido en
esta partida, se intervino en los siguientes: Pabellón “A”, “B”, “C”, Escalera 02.
04.06.03 COLUMNAS, CONCRETO 210 kg/cm2 (m3): En esta partida que
contiene las prescripciones técnicas requeridas para todas las construcciones de
concreto incorporadas a la obra se ha utilizado la dosificación de acuerdo al
diseño de mezcla realizado, y se intervino en los siguientes: Pabellón “A”, “B”, “C”,
Escalera 02.
04.07 VIGAS
04.07.01 VIGAS, ACERO FY=4200KG/CM2 (kg): Esta esta partida comprende el
suministro, corte, doblado y colocación de las varillas de acero para refuerzo de las
estructuras de concreto armado, de acuerdo con las especificaciones del expediente
técnico y en conformidad con los planos correspondientes, se intervino trabajos en
los siguientes: Pabellón “A”, “B”, “C”, Escalera 02, Cerco perimétrico Elevación 04 y
01.
04.07.02 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS (m2): En esta
partida comprende el suministro y colocación de las formas necesarias para
esta partida, se intervino en los siguientes: Pabellón “A”, “B”, “C”, Escalera 02, Cerco
perimétrico Elevación 04 y 01.
04.07.03 VIGAS, CONCRETO 210 kg/cm2 (m3): En esta partida que contiene las
prescripciones técnicas requeridas para todas las construcciones de concreto
incorporadas a la obra se ha utilizado la dosificación de acuerdo al diseño de
mezcla realizado, y se intervino en los siguientes: Pabellón “A”, “B”, “C”, Escalera
02, Cerco perimétrico Elevación 04 y 01.

04.08 LOSAS
04.08.02 LOSAS ALIGERADA
04.08.02.01 LOSA ALIGERADA, ENCOFRADO DESENCOFRADO (m2): En esta
partida comprende el suministro y colocación de las formas necesarias para
esta partida, se intervino en los siguientes: Pabellón “A”, “B”, “C”, Escalera 02.
04.08.02.02 LOSA ALIGERADA, LADR. HUECO 15x30X30 (und): Se colocado
sobre el área destinada a las losas aligeradas los ladrillo Hueco de arcilla de 12 x
30x 30 cm. hechos o fabricados a máquina, se intervino en los siguientes: Pabellón
“A”, “B”, “C”, Escalera 02.
04.08.02.03 LOSA ALIGERADA, ACERO FY=4200KG/CM2 (kg): Esta esta partida
correspondientes, se intervino trabajos en los siguientes: Pabellón “A”, “B”, “C”,
Escalera 02.
04.08.02.04 LOSA ALIGERADA, CONCRETO 210 kg/cm2 (m3): En esta partida
comprende el suministro y colocación de las formas necesarias para permitir el
colocado del concreto y el retiro de la madera en el lapso establecido en esta
partida, se intervino en los siguientes: Pabellón “A”, “B”, “C”, Escalera 02.
04.09 ESCALERAS
04.09.01 ENCOFRADO Y DESENCOFRADO NORMAL EN ESCALERAS (m2): En
esta partida comprende el suministro y colocación de las formas necesarias para
esta partida, se intervino la Escalera 02 (Tramo 03, Descanso 02 y Tramo 04).
04.09.02 ESCALERAS, ACERO FY=4200KG/CM2 (kg): Esta esta partida
correspondientes, se intervino la Escalera 02 (Tramo 03, Descanso 02 y Tramo 04).
04.09.03 ESCALERAS, CONCRETO 210 kg/cm2 (m3): En esta partida comprende
el suministro y colocación de las formas necesarias para permitir el colocado del
concreto y el retiro de la madera en el lapso establecido en esta partida, se
intervino la Escalera 02 (Tramo 03, Descanso 02 y Tramo 04).
II. ARQUITECTURA
06 MUROS Y TABIQUES DE ALBAÑILERIA
06.01 MURO DE LADRILLO KK MEZCLA 1:5 TIPO IV P/ TARRAJEO DE SOGA CON
REFUERZO DE ACERO D=1/4" C/3 HILADAS (m2): La ejecución de estas partidas
en lo corresponde a los muros exteriores y tabiques, están conformados por paredes

de ladrillo macizo tipo King Kong de arcilla en aparejo de soga, según los espesores
que se indican en los Planos de Arquitectura y con el refuerzo con acero de D=1/4” a
cada 03 hiladas, se intervino el área correspondiente al Pabellónes A, B, C y Escalera
02.
06.02 MURO DE LADRILLO KK MEZCLA 1:5 TIPO IV P/ TARRAJEO DE CABEZA
CON REFUERZO DE ACERO D=1/4" C/3 HILADAS (m2): La ejecución de estas
partidas en lo corresponde a los muros exteriores y tabiques, están conformados por
paredes de ladrillo macizo tipo King Kong de arcilla en aparejo de cabeza, según los
espesores que se indican en los Planos de Arquitectura y con el refuerzo con acero de
D=1/4” a cada 03 hiladas, se intervino el área correspondiente a los siguientes:
Escalera 02.
07 REVOQUES ENLUCIDOS Y MOLDURAS
07.01 TARRAJEO PRIMARIO Y RAYADO C/MEZCLA 1:5 E=1.5 CM (m2): La
superficie que se cubre con el tarrajeo se procedió previamente con el rascado y
eliminación de salientes pronunciadas, se humedecerá convenientemente la
mampostería a trabajar. El trabajo está constituido por una primera capa de mezcla
con la que se conseguirá una superficie vertical, pero de aspecto rugoso y rayado,
listo para aplicar el zócalo correspondiente. Se intervino el Pabellón A, B, C.
07.02 TARRAJEO EN MURO: INTERIOR FROTACHADO MEZCLA C:A 1:5 E=1.5 CM
(m2): Comprende aquellos revoques constituidos por una sola capa de mortero, pero
aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente el
mortero sobre el paramento, ejecutando previamente las cintas o maestras encima
de las cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica la
segunda capa para obtener una superficie plana y acabada. Se dejó la superficie lista
para aplicar la pintura. Se intervino el Pabellón A, B y Cerco perimétrico 03 y 04.
07.03 TARRAJEO EN MURO: EXTERIOR FROTACHADO MEZCLA C:A 1:5 E=1.5 CM
(m2): Comprende aquellos revoques constituidos por una sola capa de mortero, pero
aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente el
mortero sobre el paramento, ejecutando previamente las cintas o maestras encima
de las cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica la
segunda capa para obtener una superficie plana y acabada. Se dejó la superficie lista
para aplicar la pintura. Se intervino en el pabellón A, B y Cerco Perimétrico en la
elevación 03 y 04.
07.05 TARRAJEO DE COLUMNAS FROTACHADO MEZCLA C:A 1:5 E=1.5 CM (m2):
Comprende la vestidura con mortero de columnas de concreto, la superficie por
vestir en la columna, es la que queda visible en su ubicación. Se procuró que las
superficies que a ser tarrajeadas tengan la suficiente aspereza para que exista buena
adherencia del mortero. Todos los ambientes que lleven tarrajeo acabado, son
entregados listos para recibir directamente la pintura. Antes de iniciar los trabajos
se humedeció la superficie que recibió el revoque y lleno todos los vacíos y grietas. En
todas las columnas se ejecutó un tarrajeo efectuado en una sola etapa. El mortero se
extendió igualándolo con la regla, entre dos cintas de mezcla pobre y antes de que
endurezca se hizo el terminado en paleta de madera y una pasada de plancha

metálica para obtener una textura pulida y lista para recibir el acabado de pintura.
Se intervino en el pabellón A, B, C y Cerco Perimétrico en la elevación 03 y 04.

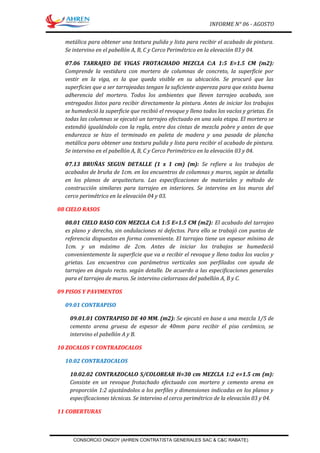

07.06 TARRAJEO DE VIGAS FROTACHADO MEZCLA C:A 1:5 E=1.5 CM (m2):
Comprende la vestidura con mortero de columnas de concreto, la superficie por
vestir en la viga, es la que queda visible en su ubicación. Se procuró que las
superficies que a ser tarrajeadas tengan la suficiente aspereza para que exista buena
adherencia del mortero. Todos los ambientes que lleven tarrajeo acabado, son
entregados listos para recibir directamente la pintura. Antes de iniciar los trabajos
se humedeció la superficie que recibió el revoque y lleno todos los vacíos y grietas. En
todas las columnas se ejecutó un tarrajeo efectuado en una sola etapa. El mortero se
extendió igualándolo con la regla, entre dos cintas de mezcla pobre y antes de que
endurezca se hizo el terminado en paleta de madera y una pasada de plancha
metálica para obtener una textura pulida y lista para recibir el acabado de pintura.
Se intervino en el pabellón A, B, C y Cerco Perimétrico en la elevación 03 y 04.
07.13 BRUÑAS SEGUN DETALLE (1 x 1 cm) (m): Se refiere a los trabajos de
acabados de bruña de 1cm. en los encuentros de columnas y muros, según se detalla
en los planos de arquitectura. Las especificaciones de materiales y método de
construcción similares para tarrajeo en interiores. Se intervino en los muros del
cerco perimétrico en la elevación 04 y 03.
08 CIELO RASOS
08.01 CIELO RASO CON MEZCLA C:A 1:5 E=1.5 CM (m2): El acabado del tarrajeo
es plano y derecho, sin ondulaciones ni defectos. Para ello se trabajó con puntos de
referencia dispuestos en forma conveniente. El tarrajeo tiene un espesor mínimo de
1cm. y un máximo de 2cm. Antes de iniciar los trabajos se humedeció
convenientemente la superficie que va a recibir el revoque y lleno todos los vacíos y
grietas. Los encuentros con parámetros verticales son perfilados con ayuda de
tarrajeo en ángulo recto. según detalle. De acuerdo a las especificaciones generales
para el tarrajeo de muros. Se intervino cielorrasos del pabellón A, B y C.
09 PISOS Y PAVIMENTOS
09.01 CONTRAPISO
09.01.01 CONTRAPISO DE 40 MM. (m2): Se ejecutó en base a una mezcla 1/5 de
cemento arena gruesa de espesor de 40mm para recibir el piso cerámico, se
intervino el pabellón A y B.
10 ZOCALOS Y CONTRAZOCALOS
10.02 CONTRAZOCALOS
10.02.02 CONTRAZOCALO S/COLOREAR H=30 cm MEZCLA 1:2 e=1.5 cm (m):
Consiste en un revoque frotachado efectuado con mortero y cemento arena en
proporción 1:2 ajustándolos a los perfiles y dimensiones indicadas en los planos y
especificaciones técnicas. Se intervino el cerco perimétrico de la elevación 03 y 04.
11 COBERTURAS

11.01 COBERTURA DE TEJA ANDINA PLANCHA 1.18X0.745 M (m2): Se refiere a
las planchas de teja andina que se utilizan para cubrir la losa aligerada con Teja
Andina es una plancha decorativa de fibro-cemento que, por su atractivo color,
brinda siempre un excelente acabado. Por sus características, dimensiones y de peso,
determinan ahorro de mano de obra en su instalación y en la estructura de apoyo.
Las planchas de teja andina tendrán dimensiones de 1.18x0.745, las cuales son
distribuidos de acuerdo a los planos. Se intervinieron los pabellones B y C.
11.02 COBERTURA C/TEJA ARCILLA EN CERCO DE LADRILLO (m): La teja que se
utilizo es de fábrica, se instaló en el cerco perimétrico como cobertura final de teja
de arcilla. Se intervino el cerco perimétrico en la elevación 03 y 04.
11.04 IMPERMEAB. DE TECHOS CON PINTURA ASFALTICA (m2): Se coloca antes
de recibir la cobertura final de lámina termo acústica, se limpió con aire comprimido
el polvo sobre el aligerado, se aplicó dos manos de asfalto líquido RC – 250. Se
intervinieron los pabellones B y C.
11.05 CUMBRERA (m): Compuesta por dos piezas articuladas: Superior e Inferior,
se adapta a cualquier inclinación de techo. Por sus características, dimensiones y de
peso, determinan ahorro de mano de obra en su instalación y en la estructura de
apoyo. Las piezas que serven como cumbrera de teja andina tendrán dimensiones de
0.72x0.35, las cuales serán distribuidos de acuerdo a los planos. Se intervinieron los
pabellones B y C.
11.06 LISTONES DE MADERA P/FIJAR COBERTURA EN ALIGERADO (m2): Se
provisiono y fijo los listones de madera de sección 2”x2” y de longitud 0.61m,
ubicados cada 1.22m y entre caras interiores de las viguetas de madera, mediante
clavos de 2 ½”, según se detalla en los planos del proyecto. Se intervinieron los
pabellones B y C.
11.07 CUNETA DE MORTERO P/EVACUACION PLUVIAL EN TECHO A=0.10 M (m):
Se ejecutó de acuerdo al diseño de los planos. Se intervinieron los pabellones A, B y C.
II.- CONTROL DE AVANCE FISICO
2.1 Control de Avance Físico
2.1.1. Programación de Obra
Se tiene el siguiente cronograma vigente, actualizado a la fecha de inicio de obra.
Se adjunta en los anexos el cronograma de obra desarrollado.

ENTIDAD : MUNICIPALIDAD DISTRITAL DE ONGOY
LP : L.P Nº 002-2015-MDO
OBRA :
CONTRATISTA : CONSORCIO ONGOY (AHREN CONTRATISTA GENERALES SAC & C&C RABATE)
RESIDENTE : ING. LEONARDO NELTON SULCA CARRASCO
SUPERVISION : CONSORCIO HORIZONTE
SUPERVISOR : ING. HENRRY SANTA CRUZ CASTRO
FECHA : JULIO 2016
ENTREGA DE TERRENO :
S/IGV IGV C/IGV INICIO DE OBRA :
5,454,148.35 981746.70 6,435,895.05 PLAZO DE EJECUCION : 240
AMPLIACION DE PLAZO : 0
CUMINACION DE OBRA :
5,454,148.35 981,746.70 6,435,895.05
MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE
24-31 1-30 1-31 1-30 1-31 1-31 1-30 1-31 1-18
4,635,293.36 116,840.08 235,541.95 438,552.13 480,812.67 655,594.55 672,354.71 649,664.37 734,732.99 651,199.92
448,031.52 11,293.36 22,766.67 42,388.94 46,473.70 63,367.52 64,987.49 62,794.32 71,016.76 62,942.75
370,823.47 9,347.21 18,843.36 35,084.17 38,465.01 52,447.56 53,788.38 51,973.15 58,778.64 52,095.99
5,454,148.35 137,480.65 277,151.98 516,025.24 565,751.38 771,409.63 791,130.58 764,431.85 864,528.39 766,238.66
981,746.70 24,746.52 49,887.36 92,884.54 101,835.25 138,853.73 142,403.50 137,597.73 155,615.11 137,922.96
6,435,895.05 162,227.17 327,039.34 608,909.78 667,586.63 910,263.36 933,534.08 902,029.58 1,020,143.50 904,161.62
2.52% 5.08% 9.46% 10.37% 14.14% 14.51% 14.02% 15.85% 14.05%
2.52% 7.60% 17.06% 27.44% 41.58% 56.09% 70.10% 85.95% 100.00%
MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE
24-31 1-30 1-31 1-30 1-31 1-31 1-30 1-31 1-18
4,635,293.36 212,549.01 137,782.62 505,012.42 363,042.60 550,186.85 0.00 0.00 0.00 0.00
448,031.52 20,544.26 13,317.59 48,812.76 35,090.45 53,179.17 0.00 0.00 0.00 0.00
370,823.47 17,003.92 11,022.61 40,400.99 29,043.41 44,014.95 0.00 0.00 0.00 0.00
5,454,148.35 250,097.19 162,122.82 594,226.18 427,176.46 647,380.97 0.00 0.00 0.00 0.00
981,746.70 45,017.49 29,182.11 106,960.71 76,891.76 116,528.57 0.00 0.00 0.00 0.00
6,435,895.05 295,114.68 191,304.93 701,186.89 504,068.22 763,909.54 0.00 0.00 0.00 0.00
4.59% 2.97% 10.89% 7.83% 11.87% 0.00% 0.00% 0.00% 0.00%
4.59% 7.56% 18.45% 26.28% 38.15% 38.15% 38.15% 38.15% 38.15%
DESCRIPCIÓN
CRONOGRAMA VALORIZADO EJECUTADO
TOTAL
AVANCE MENSUAL
"MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA SECUNDARIO JOSE ANTONIO ENCINAS, LOCALIDAD DE PORVENIR, DISTRITO DE ONGOY, PROVINCIA DE
CHINCHEROS - APURIMAC"
CRONOGRAMA VALORIZADO FECHADO Y EJECUTADO
TOTAL
24/03/2016
18/11/2016
PRESUPUESTO
PRESUPUESTO
META
1/03/2016
PORVENIR
CRONOGRAMA VALORIZADO FECHADO PROGRAMADO
PRESUPUESTO
SUB TOTAL
COSTO DIRECTO
GASTOS GENERALES
AVANCE ACUMULADO
UTILIDAD
AVANCE ACUMULADO
AVANCE MENSUAL
TOTAL
IGV
GASTOS GENERALES
COSTO DIRECTO
DESCRIPCIÓN
UTILIDAD
SUB TOTAL
IGV
Dias Calendarios
Dias Calendarios

ENTIDAD : MUNICIPALIDAD DISTRITAL DE ONGOY
LP : L.P Nº 002-2015-MDO
OBRA :
CONTRATISTA : CONSORCIO ONGOY (AHREN CONTRATISTA GENERALES SAC & C&C RABATE)
RESIDENTE : ING. LEONARDO NELTON SULCA CARRASCO
SUPERVISION : CONSORCIO HORIZONTE
FECHA : ING. HENRRY SANTA CRUZ CASTRO
FECHA : JULIO 2016
MONTO DEL CONTRATO :
MONTO REFERENCIAL :
PLAZO DE EJECUCION : 240
INICIO DE OBRA : 24/03/2016
MONTO S/.
295,114.68
191,304.93
701,186.89
504,068.22
763,909.54
0.00
0.00
0.00
0.00
2,455,584.26
ITEM
PARCIAL S/. PARCIAL % ACUMULADO % PARCIAL S/. PARCIAL % ACUMULADO %
1 162,227.17 2.52% 2.52% 295,114.68 4.59% 4.59%
2 327,039.34 5.08% 7.60% 191,304.93 2.97% 7.56%
3 608,909.78 9.46% 17.06% 701,186.89 10.89% 18.45%
4 667,586.63 10.37% 27.44% 504,068.22 7.83% 26.28%
5 910,263.36 14.14% 41.58% 763,909.54 11.87% 38.15%
6 933,534.08 14.51% 56.08% 0.00
7 902,029.58 14.02% 70.10% 0.00
8 1,020,143.50 15.85% 85.95% 0.00
9 904,161.62 14.05% 100.00% 0.00
6,435,895.05 2,455,584.26
VALORIZACION Nº 04 - MES DE JUNIO
VALORIZACION Nº 05 - MES DE JULIO
VALORIZACION Nº 06 - MES DE AGOSTO
VALORIZACION Nº 07 - MES DE SETIEMBRE
VALORIZACION Nº 09 - MES DE NOVIEMBRE
VALORIZACION Nº 08 - MES DE OCTUBRE
TOTAL DE VALORIZACIONES
Nov-16
Oct-16
Set-16
Ago-16
Jul-16
VALORIZACION Nº 03 - MES DE MAYO
VALORIZACION Nº 02 - MES DE ABRIL
AVANCE FISICO DE LA OBRA
Jun-16
"MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA INSTITUCION EDUCATIVA
SECUNDARIO JOSE ANTONIO ENCINAS, LOCALIDAD DE PORVENIR, DISTRITO DE ONGOY,
PROVINCIA DE CHINCHEROS - APURIMAC"
S/. 6,435,895.05
S/. 6,435,895.05
MES
Mar-16
Abr-16
May-16
PROGRAMADO (INC. IGV) REAL (INC. IGV)
DESCRIPCION
VALORIZACION Nº 01 - MES DE MARZO
Dias Calend.
Valorización
N°01
Valorización
N°02
Valorización
N°03
Valorización
N°04
Valorización
N°05

5 910,263.36 14.14% 41.58% 763,909.54 11.87% 38.15%
6 933,534.08 14.51% 56.08% 0.00
7 902,029.58 14.02% 70.10% 0.00
8 1,020,143.50 15.85% 85.95% 0.00
9 904,161.62 14.05% 100.00% 0.00
6,435,895.05 2,455,584.26
Nov-16
Oct-16
Set-16
Ago-16
Jul-16
0.00%
10.00%
20.00%
30.00%
40.00%
50.00%
60.00%
70.00%
80.00%
90.00%
100.00%
MAR-16 ABR-16 MAY-16 JUN-16 JUL-16 AGO-16 SET-16 OCT-16 NOV-16
PROGRAMADO VS EJECUTADO
PROGRAMADO EJECUTADO
2.2 CONTROL DE AVANCE ACUMULADO GENERAL
Programado Real Programado Real Programado Real
100% 41.58% 38.15% 14.51% 56.09% 38.15% 61.85% Atrasado
Estado de la
Obra
META
TOTAL
Avance Acumulado
Anterior
Avance Actual
Avance Acumulado
Actual Saldo por
ejecutar
El avance programado al sexto mes es 14.51%. El avance de obra ejecutado del mes a la
fecha es de 11.87% quiere decir que en el sexto mes de ejecución el contratista ha venido
ejecutando la obra por debajo del avance programado; así mismo el avance acumulado
programado es de 56.09% y el avance acumulado ejecutado es de 38.15%, por lo que se
deduce que la obra está ligeramente atrasada en 3.43% de acuerdo a programado, al
mes de junio tomando como indicador de comparación el avance acumulado mensual.
2.3 CONTROL DE AVANCE ACUMULADO POR FORMULA
El expediente técnico contractual presenta una fórmula polinómica para todo el
proyecto.
2.4 AVANCE DEL MES POR PARTIDAS
Se presenta en los anexos planilla de metrados ejecutados al 31 de julio del 2016
III.- CONTROL DE OBRA

3.1 CONTROL DE CAMPO
Las actividades desarrolladas con la verificación de la Supervisión fueron las
siguientes:
CONTROL TÉCNICO:
1. Control topográfico. - Verificación y control altitudinal y planimétrico de los
replanteos de cada nivel, ubicación de fondo de zanjas para cimientos, replanteo
del área destinado a la construcción del nivel secundario y primario.
2. Control de procesos constructivos. - Se está realizando el control estricto en la
habilitación de aceros para las columnas de los módulos del nivel secundario y
primario, en conformidad con los planos.
Se ha realizado la verificación de la capacidad portante del terreno (Estudio de
Mecánica de Suelos) y la densidad de la compactación que se está ejecutando.
3. Control de calidad de los trabajos efectuados. - Se ha verificado la calidad de
los trabajos, acorde a la buena práctica constructiva y de acuerdo a las
exigencias del Reglamento Nacional de Construcciones y de las Especificaciones
del Expediente Técnico. Se ha verificado los materiales a pie de obra disponibles
para su uso.
4. Presentación de Informes. - Presentación de la valorización mensual al
Supervisor en los plazos establecidos y él presenta a la entidad dentro de los 5
días posterior al mes valorizado.
CONTROL CONTRACTUAL:
1. Cuaderno de obra. - Se realizan las anotaciones correspondientes a las ocurrencias
diarias en obra.
2. Cumplimiento de normas de Seguridad en obra. - Se tiene implementado el uso
obligatorio de indumentarias de seguridad, delimitación de áreas de trabajo con
cintas de seguridad.
3. Reuniones de coordinación. - Se realizan coordinaciones con las autoridades del
Centro Poblado del porvenir, para ver la disponibilidad de mano de obra calificada y
no calificada y otros asuntos relacionados a la ejecución del proyecto.
3.2 CONTROL DE CALIDAD DE LOS MATERIALES
De acuerdo al protocolo de verificación de materiales se ha verificado las siguientes
características:
1. El Acero es corrugado, con los diámetros que son requeridos para cada estructura y
que cumplen con las normas de AASHTO M31 Y EL ASTM – A706.
3.3 CONTROL DE EQUIPOS, MAQUINARIA Y HERRAMIENTAS

El contratista para la ejecución del proyecto tiene en obra a la fecha los siguientes
equipos:
• 02 Volquete de 15m3
• 01 Retroexcavadora
• 01 Cargador Frontal
• 01 Camioneta 4*4 Hilux
• 01 Nivel de ingeniero.
• 01 Teodolito electrónico
• 01 Tronzadora.
3.4 CONTROL DE PERSONAL DE OBRA
En el mes de junio se ha ido incrementando progresivamente el personal no
calificado de la misma comunidad y foráneos.
Se ha realizado sus actividades con el siguiente personal:
• 01 Ing. Residente
• 01 Asistente de Obra N° 01
• 01 Asistente de Obra N° 02
• 01 Topógrafo
• 01 Maestro de Obra
• 01 Almacenero
• 01 Guardián
• 13 Operarios
• 07 Oficiales
• 51 Peones
IV.- CONTROL DE AVANCE FINANCIERO - ECONOMICO

4.1 CONTROL DE VALORIZACIONES
El reajuste por fórmula polinómica se ha realizado y se adjunta en los cuadros adjuntos
al presente documento.
El monto de la valorización del presente mes es de S/ 611,127.64 Soles y corresponde al
11.87% del monto total de obra, aplicando los reajustes, deducciones y amortizaciones
que corresponde
ANTERIOR ACTUAL ACUMULADO
5,454,148.35 1,433,622.65 647,380.97 2,081,003.62 3,373,144.73
1,433,622.65
26.28% 11.87% 38.15% 61.85%
0.00 0.00 0.00
0.00 0.00 0.00
927,269.27 312,031.96 129,476.19 441,508.15 485,761.12
4,526,879.08 1,121,590.69 517,904.78 1,639,495.46 2,887,383.62
814,838.23 201,886.32 93,222.86 295,109.18 519,729.05
5,341,717.31 1,323,477.01 611,127.64 1,934,604.64 3,407,112.67H.- VALORIZACIÓN NETA (F+G)
RESUMEN - VALORIZACIÓN Nº 05 - JULIO 2016
A.- VALORIZACIÓN CONTRACTUAL (S/IGV)
SALDO POR
VALORIZAR
DESCRIPCION
MONTO
CONTRATADO S/IGV
VALORIZACIÓN
AVANCE FISICO DE LA OBRA (%)
F.- VALORIZACIÓN BRUTA (A+B-C-D-E)
E.- AMORTIZACIÓN ADELANTO DE MATERIALES
G.- IGV (18.00%)
B.- REAJUSTE
C.- DEDUCCION QUE NO CORRESPONDE
D.- AMORTIZACIÓN DE ADELANTO DIRECTO
4.2 CONTROL DE ADELANTO DIRECTO

El contratista ha solicitado Adelanto Directo equivalente al 19.26% del monto del
Contrato.
SALDO
FECHA MONTO S/ AMORTIZACION POR AMORTIZAR
Mar-16
1 Mar-16 250,097.19 785,821.42 50,019.44 735,801.98
2 Abr-16 162,122.82 32,424.56 703,377.42
3 May-16 594,226.18 118,845.24 584,532.18
4 Jun-16 427,176.46 110,742.72 473,789.46
5 Jul-16 647,380.97 129,476.19 344,313.27
6 Ago-16
7 Set-16
8 Oct-16
9 Nov-16
785,821.42 441,508.15
312,031.96
129,476.19
SALDO
FECHA MONTO S/ POR AMORTIZAR S/
Mar-16
1 Mar-16 295,114.68 927,269.27 59,022.94 868,246.33
2 Abr-16 191,304.93 38,260.98 829,985.35
3 May-16 701,186.89 140,237.38 689,747.97
4 Jun-16 504,068.22 130,676.41 559,071.56
5 Jul-16 763,909.54 152,781.90 406,289.65
6 Ago-16 - -
7 Set-16 - -
8 Oct-16 - -
9 Nov-16 - -
927,269.27 520,979.62
368,197.71
152,781.90
TOTAL
406,289.65
AMORTIZACION ANTERIOR
AMORTIZACION ACTUAL
AMORTIZACION S/
AMORTIZACIÓN DEL ADELANTO DIRECTO (CON IGV)
VALORIZACION CON IGV ADELANTO PAGADO CON IGV
Item Valorización MONTO
TOTAL
AMORTIZACION ANTERIOR
AMORTIZACION ACTUAL 344,313.27
AMORTIZACION DEL ADELANTO DIRECTO
VALORIZACION SIN IGV ADELANTO PAGADO SIN IGV
ValorizaciónItem MONTO
AMORTIZACIÓN DEL ADELANTO DIRECTO (SIN IGV)

Informe mensual n°06

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (9)

Similar a Informe mensual n°06

Similar a Informe mensual n°06 (20)

Último

Último (20)

Informe mensual n°06
