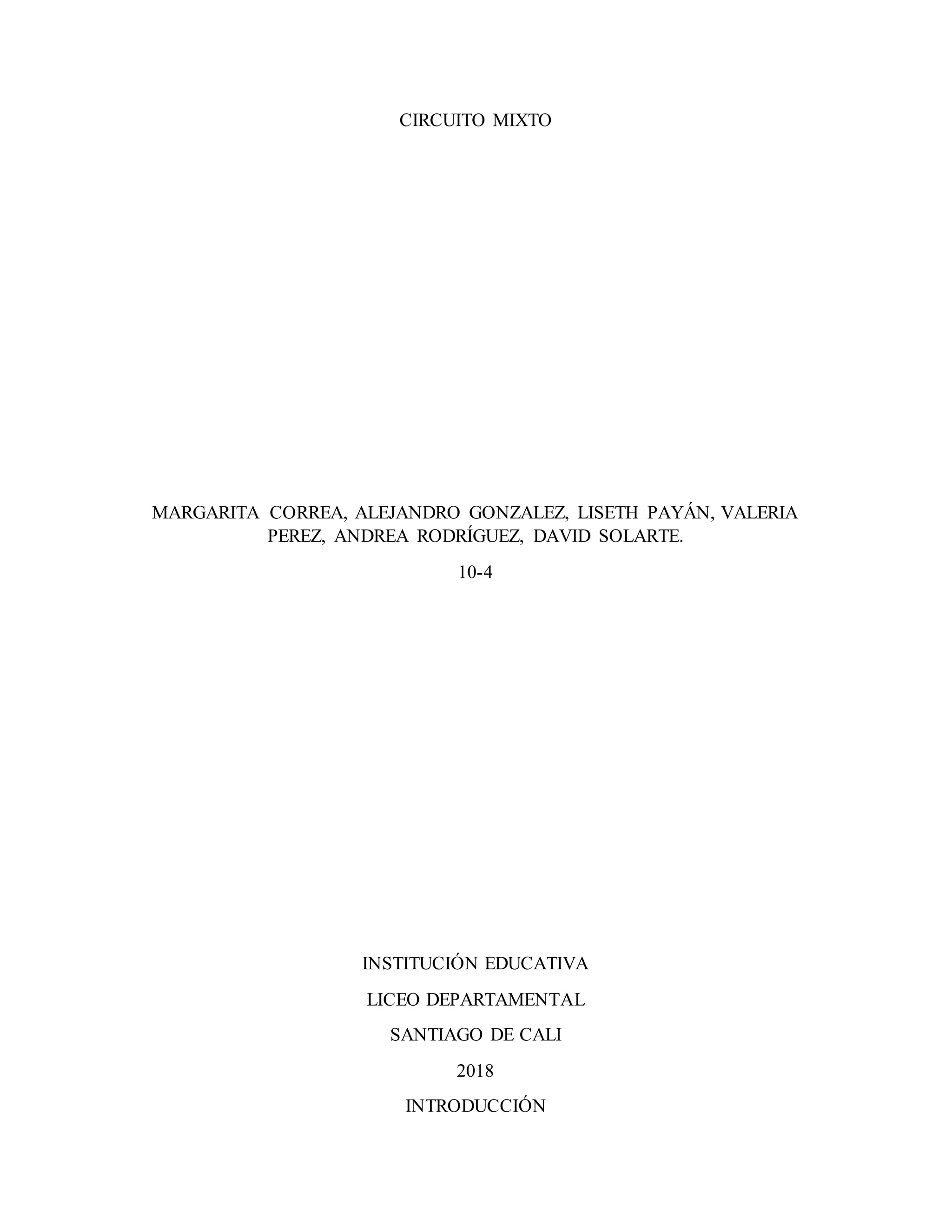

1. CIRCUITO MIXTO
MARGARITA CORREA, ALEJANDRO GONZALEZ, LISETH PAYÁN, VALERIA
PEREZ, ANDREA RODRÍGUEZ, DAVID SOLARTE.
10-4
INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
SANTIAGO DE CALI
2018
INTRODUCCIÓN

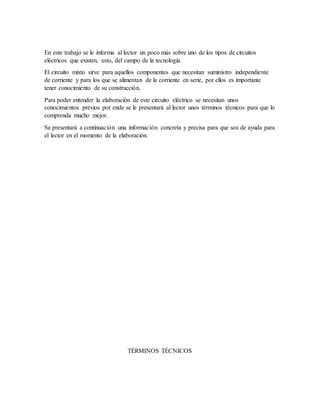

2. En este trabajo se le informa al lector un poco más sobre uno de los tipos de circuitos
eléctricos que existen, esto, del campo de la tecnología.
El circuito mixto sirve para aquellos componentes que necesitan suministro independiente
de corriente y para los que se alimentan de la corriente en serie, por ellos es importante
tener conocimiento de su construcción.
Para poder entender la elaboración de este circuito eléctrico se necesitan unos
conocimientos previos por ende se le presentará al lector unos términos técnicos para que lo
comprenda mucho mejor.
Se presentará a continuación una información concreta y precisa para que sea de ayuda para
el lector en el momento de la elaboración.
TÉRMINOS TÉCNICOS

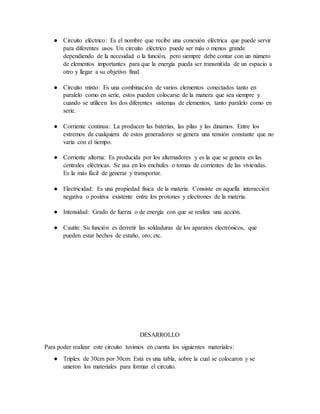

3. ● Circuito eléctrico: Es el nombre que recibe una conexión eléctrica que puede servir
para diferentes usos. Un circuito eléctrico puede ser más o menos grande
dependiendo de la necesidad o la función, pero siempre debe contar con un número
de elementos importantes para que la energía pueda ser transmitida de un espacio a
otro y llegar a su objetivo final.
● Circuito mixto: Es una combinación de varios elementos conectados tanto en
paralelo como en serie, estos pueden colocarse de la manera que sea siempre y
cuando se utilicen los dos diferentes sistemas de elementos, tanto paralelo como en
serie.
● Corriente continua: La producen las baterías, las pilas y las dinamos. Entre los
extremos de cualquiera de estos generadores se genera una tensión constante que no
varía con el tiempo.
● Corriente alterna: Es producida por los alternadores y es la que se genera en las
centrales eléctricas. Se usa en los enchufes o tomas de corrientes de las viviendas.
Es la más fácil de generar y transportar.
● Electricidad: Es una propiedad física de la materia. Consiste en aquella interacción
negativa o positiva existente entre los protones y electrones de la materia.
● Intensidad: Grado de fuerza o de energía con que se realiza una acción.
● Cautín: Su función es derretir las soldaduras de los aparatos electrónicos, que
pueden estar hechos de estaño, oro, etc.
DESARROLLO
Para poder realizar este circuito tuvimos en cuenta los siguientes materiales:
● Triplex de 30cm por 30cm: Está es una tabla, sobre la cual se colocaron y se
unieron los materiales para formar el circuito.

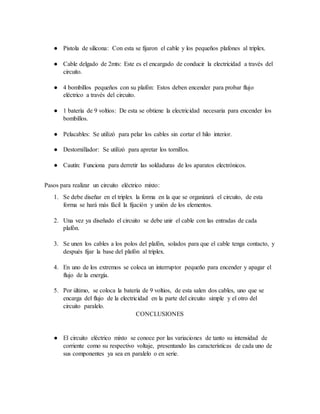

4. ● Pistola de silicona: Con esta se fijaron el cable y los pequeños plafones al triplex.
● Cable delgado de 2mts: Este es el encargado de conducir la electricidad a través del
circuito.
● 4 bombillos pequeños con su plafón: Estos deben encender para probar flujo
eléctrico a través del circuito.
● 1 batería de 9 voltios: De esta se obtiene la electricidad necesaria para encender los
bombillos.
● Pelacables: Se utilizó para pelar los cables sin cortar el hilo interior.
● Destornillador: Se utilizó para apretar los tornillos.
● Cautín: Funciona para derretir las soldaduras de los aparatos electrónicos.
Pasos para realizar un circuito eléctrico mixto:
1. Se debe diseñar en el triplex la forma en la que se organizará el circuito, de esta
forma se hará más fácil la fijación y unión de los elementos.
2. Una vez ya diseñado el circuito se debe unir el cable con las entradas de cada
plafón.
3. Se unen los cables a los polos del plafón, solados para que el cable tenga contacto, y
después fijar la base del plafón al triplex.
4. En uno de los extremos se coloca un interruptor pequeño para encender y apagar el
flujo de la energía.
5. Por último, se coloca la batería de 9 voltios, de esta salen dos cables, uno que se
encarga del flujo de la electricidad en la parte del circuito simple y el otro del
circuito paralelo.
CONCLUSIONES
● El circuito eléctrico mixto se conoce por las variaciones de tanto su intensidad de
corriente como su respectivo voltaje, presentando las características de cada uno de
sus componentes ya sea en paralelo o en serie.

5. ● La división de la corriente es de acuerdo con el modo en que se tengan la conexión
primero en serie y la otra en paralelo.
● Mediante esta práctica se comprendió que cada resistencia tiene un valor diferente
según los colores que contiene la resistencia por lo cual este puede ser variable.
● Se logró encontrar que de cada una de ellas se tiene un voltaje distinto a otras que
de igual manera se pueden verificar con apoyo del multímetro y fuente de poder.
● El circuito mixto es la unión de uno simple y uno compuesto.
● Se conoce por las variaciones de tanto su intensidad de corriente como su respectivo
voltaje, presentando las características de cada uno de sus componentes ya sea en
paralelo o en serie
ANEXOS

6. WEBGRAFÍA
http://definicionesdepalabras.com/circuito-mixto
http://www.areatecnologia.com/corriente-continua-alterna.htm
http://www.areatecnologia.com/electricidad/circuitos-electricos.html
