1. INSTRUMENTAL PARA
ORTODONCIA
Auxiliares de cementado
•Pinzas para sostener alambres
•Pinzas para doblar y contornear alambres
•Pinzas para cortar alambres y ligaduras metálicas
•Pinzas para confeccionar ligaduras metálicas
•Pinzas para amarrar ligaduras
•Pinzas para retirar bandas y brackets

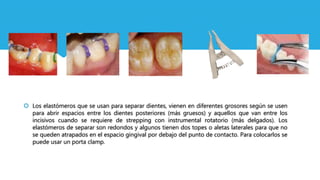

2.  Los elastómeros que se usan para separar dientes, vienen en diferentes grosores según se usen
para abrir espacios entre los dientes posteriores (más gruesos) y aquellos que van entre los
incisivos cuando se requiere de strepping con instrumental rotatorio (más delgados). Los
elastómeros de separar son redondos y algunos tienen dos topes o aletas laterales para que no
se queden atrapados en el espacio gingival por debajo del punto de contacto. Para colocarlos se
puede usar un porta clamp.

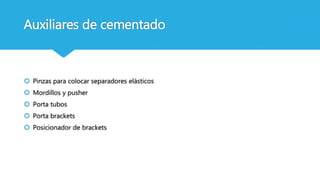

3. Auxiliares de cementado
 Pinzas para colocar separadores elásticos
 Mordillos y pusher
 Porta tubos
 Porta brackets
 Posicionador de brackets

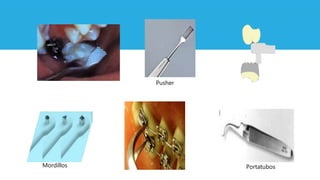

4. Mordillos Portatubos
Pusher

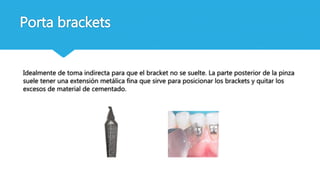

5. Idealmente de toma indirecta para que el bracket no se suelte. La parte posterior de la pinza
suele tener una extensión metálica fina que sirve para posicionar los brackets y quitar los
excesos de material de cementado.
Porta brackets

6. Al uso de posicionadores tales como la estrella o los posicionadores de Mc Laughling. Ambos
poseen una superficie en la que se apoyará el borde incisal u oclusal del diente y una punta
que marcará la altura a la que quedará cementado el bracket
Posicionadores

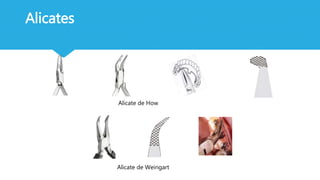

7. Alicate de How
Alicate de Weingart
Alicates

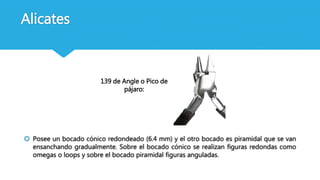

8. Alicates
139 de Angle o Pico de
pájaro:
 Posee un bocado cónico redondeado (6.4 mm) y el otro bocado es piramidal que se van
ensanchando gradualmente. Sobre el bocado cónico se realizan figuras redondas como
omegas o loops y sobre el bocado piramidal figuras anguladas.

9. Alicates
Alicate de tres picos
 Tiene en un bocado formado por dos picos separados entre sí, en este espacio entra el
tercer pico que se encuentra en el otro bocado. Sirve para activar quad-hélix y omegas
de aparatos de ortopedia o barras palatinas.

10. Alicates
 Se lo utiliza para dar curvatura anterior a los arcos de nitinol, TMA y acero. Como su
nombre lo dice tiene un bocado convexo sobre el que cierra uno cóncavo (7.61mm de
ancho). El tamaño máximo de arcos es 0.21” x 0.25”
Alicate cóncavo-convexo

11. Alicates
 Presenta un bocado cónico redondo y el otro es cóncavo,
sirve para conformar loops y omegas.
Alicate media caña u occulist

12. o Diseñado para conformar omegas, loops cerrados o
pequeños más uniformes en alambres tanto rectangulares
como cuadrados. Uno de sus bocados es cilíndrico con tres
medidas o posiciones de 0.45, 0.60 y 0.75 de diámetro. El
bocado cóncavo tiene suaves ranuras paralelas para que el
alambre no se torquee o deslice cuando se lo está doblando.
El tamaño máximo de arcos es de 0.21” x 0.25”.
Alicates
Alicate de Tweed para loops

13.  Es ideal para doblar alambres livianos y
conformar figuras cerradas tipo loops.
Tiene los bocados planos con canaletas
para sujetar el alambre. Trabaja con arcos
de hasta 0.16”.
Alicates
Alicate de Jarabak

14.  Se lo usa para contornear alambres de
mayor calibre como los que se usan en
los aparatos de ortopedia y en barras
palatinas o retenedores linguales.
Alicates
Alicate de Young

15. Alicates

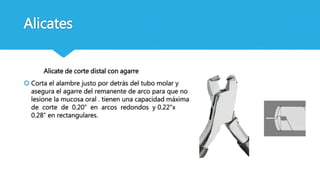

Alicate de corte distal con agarre
 Corta el alambre justo por detrás del tubo molar y
asegura el agarre del remanente de arco para que no
lesione la mucosa oral . tienen una capacidad máxima
de corte de 0.20” en arcos redondos y 0.22”x
0.28” en rectangulares.

16.  Quiere cortar alambres más gruesos diseñados para
cortar alambres livianos, hay que tener en cuenta
que tienen una capacidad de corte para no arruinar
los bocados. Algunas cortan hasta un diámetro
máximo 0.12” y otras hasta 0.15”. Hay pinzas que se
fabrican con un tope para que no se dañe el
filo.
Alicates
Alicate para alambres pesados o el “Gran John”
Alicates para corte de ligaduras metálicas
 Con capacidad para cortar alambres de hasta 0.80”

17.  Sirve para trabajar con alambres rectangulares
cuadrados, se usan para dar torque o hacer ansas.
Máximo de arcos es de 0.21” x 0.25”.
Alicates
Alicate Hilgers o Bayoneta
Alicate Tweed de desvío
 Diseño dual que permite confeccionar escalones
derechos o izquierdos de 1mm, 1/2mm o de 3/4mm,
ya sea para instruir, extruir algún diente o salvar
piezas dentarias en erupción

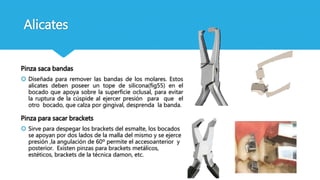

18. Alicates
Pinza saca bandas
 Diseñada para remover las bandas de los molares. Estos
alicates deben poseer un tope de silicona(fig55) en el
bocado que apoya sobre la superficie oclusal, para evitar
la ruptura de la cúspide al ejercer presión para que el
otro bocado, que calza por gingival, desprenda la banda.
Pinza para sacar brackets
 Sirve para despegar los brackets del esmalte, los bocados
se apoyan por dos lados de la malla del mismo y se ejerce
presión ,la angulación de 60º permite el accesoanterior y
posterior. Existen pinzas para brackets metálicos,
estéticos, brackets de la técnica damon, etc.

19. Alicates

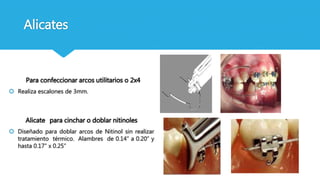

Para confeccionar arcos utilitarios o 2x4
 Realiza escalones de 3mm.
Alicate para cinchar o doblar nitinoles
 Diseñado para doblar arcos de Nitinol sin realizar
tratamiento térmico. Alambres de 0.14” a 0.20” y
hasta 0.17” x 0.25”

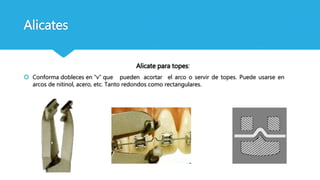

20. Alicates
Alicate para topes:
 Conforma dobleces en “v” que pueden acortar el arco o servir de topes. Puede usarse en
arcos de nitinol, acero, etc. Tanto redondos como rectangulares.

21. Instrumental
 Pinza Mathieu
 Pinza Mathieu curva
 Pinza mosquito
 Twirl on:
Instrumento que sirve para colocar las ligaduras que vienen en
bastones.

22. Instrumental

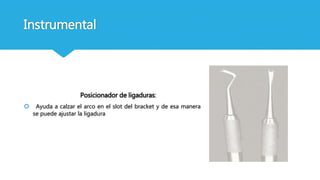

Posicionador de ligaduras:
 Ayuda a calzar el arco en el slot del bracket y de esa manera
se puede ajustar la ligadura

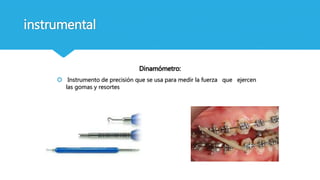

23. instrumental
Dinamómetro:
 Instrumento de precisión que se usa para medir la fuerza que ejercen
las gomas y resortes
