Este documento presenta una introducción a los instrumentos utilizados en odontología. Describe los diferentes tipos de instrumentos, incluyendo instrumentos simples de un solo componente como sondas, curetas y limas, e instrumentos más complejos de varios componentes como fórceps y pinzas. También explica conceptos clave como la clasificación de instrumentos según su accionamiento manual o motorizado, y los principios biomecánicos como la palanca en los que se basan las técnicas con instrumentos simples.

1. INSTRUMENTAL EN ODONTOLOGÍA
CAPÍTULO 1
SUBGRUPO Nº 02

2. Integrantes
● Ahumada Arnao, Ariana
● Izquierdo Mendoza, Alison
● Flores Molocho, Axell
● Céspedes Barrios, Lorena
● Perez Bonilla, Luciana
● De la Cruz Ramos, Luisa
Docentes
● Lobatón Mego, María Esther.
● Torres Verástegui, Rocío.

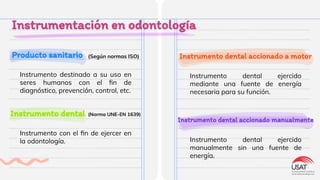

3. Producto sanitario
Instrumentación en odontología
Instrumento destinado a su uso en
seres humanos con el fin de
diagnóstico, prevención, control, etc.
Instrumento dental
(Según normas ISO)
Instrumento con el fin de ejercer en
la odontología.
Instrumento dental accionado a motor
Instrumento dental ejercido
mediante una fuente de energía
necesaria para su función.
Instrumento dental accionado manualmente
Instrumento dental ejercido
manualmente sin una fuente de
energía.
(Norma UNE-EN 1639)

4. Instrumentos manuales
empleados sin ayuda de
otra fuente exterior.

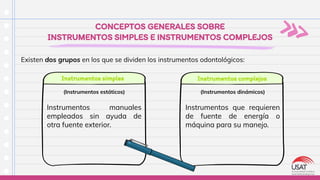

CONCEPTOS GENERALES SOBRE
INSTRUMENTOS SIMPLES E INSTRUMENTOS COMPLEJOS
Existen dos grupos en los que se dividen los instrumentos odontológicos:
Instrumentos simples Instrumentos complejos
(Instrumentos estáticos)
Instrumentos que requieren
de fuente de energía o
máquina para su manejo.
(Instrumentos dinámicos)

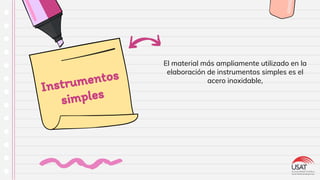

5. El material más ampliamente utilizado en la
elaboración de instrumentos simples es el
acero inoxidable,
Instrumentos
simples

6. Instrumentos
de un solo
componente
Mango o empuñadura
Cuello.
Parte activa

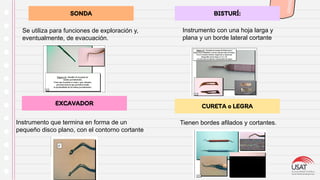

7. SONDA BISTURÍ:
EXCAVADOR CURETA o LEGRA
Instrumento que termina en forma de un
pequeño disco plano, con el contorno cortante
Tienen bordes afilados y cortantes.
Instrumento con una hoja larga y
plana y un borde lateral cortante
Se utiliza para funciones de exploración y,
eventualmente, de evacuación.

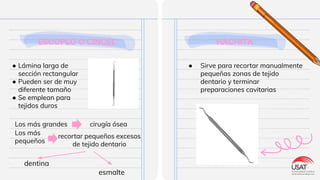

8. ESCOPLO O CINCEL
● Lámina larga de
sección rectangular
● Pueden ser de muy
diferente tamaño
● Se emplean para
tejidos duros
Los más grandes
Los más
pequeños
cirugía ósea
recortar pequeños excesos
de tejido dentario
dentina
esmalte
HACHITA
● Sirve para recortar manualmente
pequeñas zonas de tejido
dentario y terminar
preparaciones cavitarias

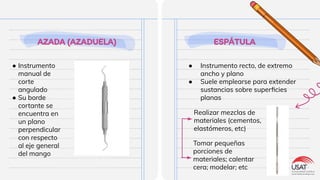

9. AZADA (AZADUELA)
● Instrumento
manual de
corte
angulado
● Su borde
cortante se
encuentra en
un plano
perpendicular
con respecto
al eje general
del mango
ESPÁTULA
● Instrumento recto, de extremo
ancho y plano
● Suele emplearse para extender
sustancias sobre superficies
planas
Realizar mezclas de
materiales (cementos,
elastómeros, etc)
Tomar pequeñas
porciones de
materiales; calentar
cera; modelar; etc

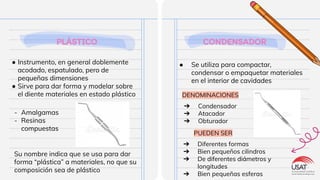

10. PLÁSTICO
● Instrumento, en general doblemente
acodado, espatulado, pero de
pequeñas dimensiones
● Sirve para dar forma y modelar sobre
el diente materiales en estado plástico
CONDENSADOR
● Se utiliza para compactar,
condensar o empaquetar materiales
en el interior de cavidades
- Amalgamas
- Resinas
compuestas
Su nombre indica que se usa para dar
forma “plástica” a materiales, no que su
composición sea de plástico
DENOMINACIONES
➔ Condensador
➔ Atacador
➔ Obturador
➔ Diferentes formas
➔ Bien pequeños cilindros
➔ De diferentes diámetros y
longitudes
➔ Bien pequeñas esferas
PUEDEN SER

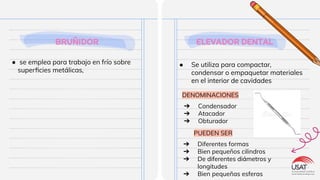

11. BRUÑIDOR
● se emplea para trabajo en frío sobre
superficies metálicas,
ELEVADOR DENTAL
● Se utiliza para compactar,
condensar o empaquetar materiales
en el interior de cavidades
DENOMINACIONES
➔ Condensador
➔ Atacador
➔ Obturador
➔ Diferentes formas
➔ Bien pequeños cilindros
➔ De diferentes diámetros y
longitudes
➔ Bien pequeñas esferas
PUEDEN SER

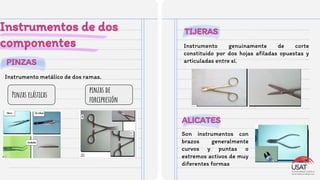

12. PINZAS
TIJERAS
Instrumentos de dos
componentes
Instrumento metálico de dos ramas.
Pinzas elásticas
pinzas de
forcipresión
Instrumento genuinamente de corte
constituido por dos hojas afiladas opuestas y
articuladas entre sí.
ALICATES
Son instrumentos con
brazos generalmente
curvos y puntas o
extremos activos de muy
diferentes formas

13. FÓRCEPS DE
EXTRACCIÓN
Tipo de pinzas especialmente diseñadas para la
extracción de los dientes.
Hay muchos tipos
de fórceps
Cada grupo dentario,
dispone de su fórceps
específico
PORTA-AGUJAS
Se trata de una variedad de pinza de presión
continua que se utiliza para aprehender,
sostener y dirigir la aguja, con el hilo, durante
las maniobras de sutura

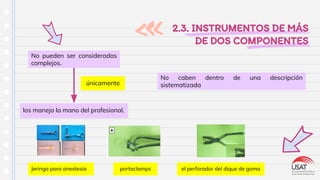

14. 2.3. INSTRUMENTOS DE MÁS
DE DOS COMPONENTES
No pueden ser considerados
complejos.
los maneja la mano del profesional.
únicamente
Jeringa para anestesia portaclamps el perforador del dique de goma
No caben dentro de una descripción
sistematizada

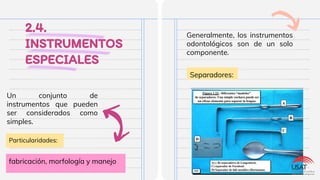

15. 2.4.
INSTRUMENTOS
ESPECIALES
Un conjunto de
instrumentos que pueden
ser considerados como
simples.
Generalmente, los instrumentos
odontológicos son de un solo
componente.
Separadores:
fabricación, morfología y manejo
Particularidades:

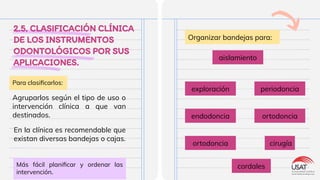

16. 2.5. CLASIFICACIÓN CLÍNICA
DE LOS INSTRUMENTOS
ODONTOLÓGICOS POR SUS
APLICACIONES.
Agruparlos según el tipo de uso o
intervención clínica a que van
destinados.
exploración
Organizar bandejas para:
Más fácil planificar y ordenar las
intervención.
Para clasificarlos:
aislamiento
periodoncia
endodoncia ortodoncia
ortodoncia cirugía
cordales
En la clínica es recomendable que
existan diversas bandejas o cajas.

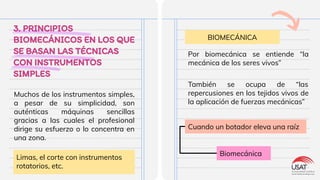

17. 3. PRINCIPIOS
BIOMECÁNICOS EN LOS QUE
SE BASAN LAS TÉCNICAS
CON INSTRUMENTOS
SIMPLES
Muchos de los instrumentos simples,
a pesar de su simplicidad, son
auténticas máquinas sencillas
gracias a las cuales el profesional
dirige su esfuerzo o lo concentra en
una zona.
BIOMECÁNICA
Limas, el corte con instrumentos
rotatorios, etc.
Por biomecánica se entiende “la
mecánica de los seres vivos”
También se ocupa de “las
repercusiones en los tejidos vivos de
la aplicación de fuerzas mecánicas”
Cuando un botador eleva una raíz
Biomecánica

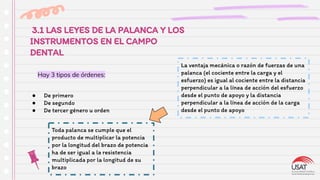

18. 3.1 LAS LEYES DE LA PALANCA Y LOS
INSTRUMENTOS EN EL CAMPO
DENTAL
● De primero
● De segundo
● De tercer género u orden
Hay 3 tipos de órdenes:
La ventaja mecánica o razón de fuerzas de una
palanca (el cociente entre la carga y el
esfuerzo) es igual al cociente entre la distancia
perpendicular a la línea de acción del esfuerzo
desde el punto de apoyo y la distancia
perpendicular a la línea de acción de la carga
desde el punto de apoyo
Toda palanca se cumple que el
producto de multiplicar la potencia
por la longitud del brazo de potencia
ha de ser igual a la resistencia
multiplicada por la longitud de su
brazo

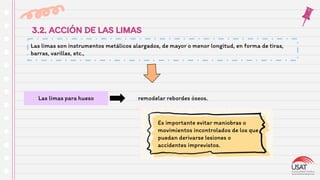

19. 3.2. ACCIÓN DE LAS LIMAS
Las limas son instrumentos metálicos alargados, de mayor o menor longitud, en forma de tiras,
barras, varillas, etc.,
Las limas para hueso remodelar rebordes óseos.
Es importante evitar maniobras o
movimientos incontrolados de los que
puedan derivarse lesiones o
accidentes imprevistos.
