Este documento describe varios métodos para analizar modelos dentales, incluyendo observar la forma y simetría de las arcadas, clase de Angle, overjet, overbite y tipo de mordida. Explica cómo calcular el espacio disponible y requerido, y analizar discrepancias entre modelos dentales superiores e inferiores usando métodos como los de Moyers, Hixon-Oldfather y Tanaka-Johnston. El objetivo es diagnosticar maloclusiones y planificar el tratamiento ortodóncico.

2.  Dirigir acciones para prevenir e interceptar maloclusiones
 Elemento de gran importancia para el Dx y planificación del Tx
OBJETIVO

3. OBSERVAR
Ω Forma y Simetría de las arcadas
Ω Morfología del paladar
Ω Giroversiones
Ω Anomalías
Ω Inserción de frenillos
Ω Papilas gingivales
Ω Clase de Angle
Ω Overjet
Ω Overbite
Ω Tipo de dentición
Ω Tipo de mordida
Ω Curva de spee

4. Forma de la arcada
OvoideOvoide
CuadradoCuadrado
TriangularTriangular

5. Simetría y Profundidad del paladar

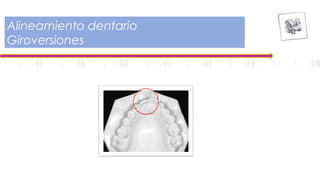

6. Alineamiento dentario
Giroversiones

7. Número, Forma y Tamaño dental
DiastemasDiastemas ApiñamientoApiñamiento
Primario 1° grado
Secundario 2° grado
Terciario 3° grado

8. Tejidos Blandos
FrenilloFrenillo
PapilasPapilas
interdentalesinterdentales
ContornoContorno
GingivalGingival

9. Relación de Línea MediaRelación de Línea Media

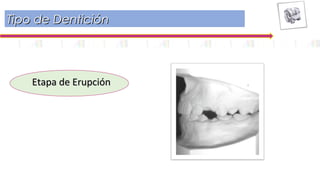

10. Tipo de DenticiónTipo de Dentición
Etapa de ErupciónEtapa de Erupción

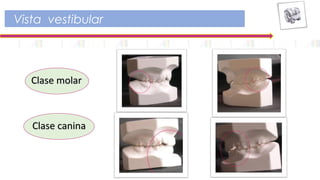

11. Vista vestibular
Clase molarClase molar
Clase caninaClase canina

12. Sobremordida y Resalte
OverjetOverjet OverbiteOverbite

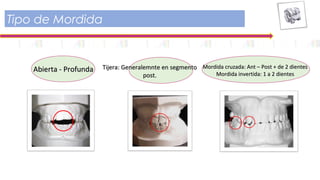

13. Tipo de Mordida
Abierta - ProfundaAbierta - Profunda Mordida cruzada: Ant – Post + de 2 dientesMordida cruzada: Ant – Post + de 2 dientes
Mordida invertida: 1 a 2 dientesMordida invertida: 1 a 2 dientes
Tijera: Generalemnte en segmentoTijera: Generalemnte en segmento
post.post.

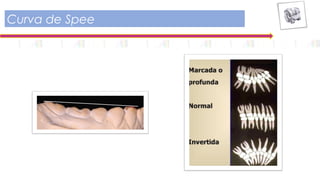

14. Curva de Spee

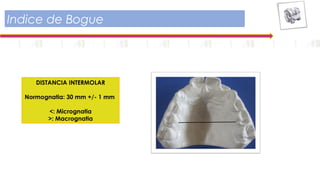

15. Indice de Bogue
DISTANCIA INTERMOLAR
Normognatia: 30 mm +/- 1 mm
<: Micrognatia
>: Macrognatia

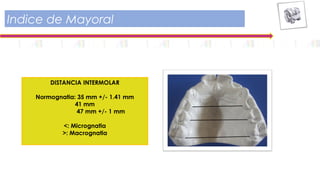

16. Indice de Mayoral
DISTANCIA INTERMOLAR
Normognatia: 35 mm +/- 1.41 mm
41 mm
47 mm +/- 1 mm
<: Micrognatia
>: Macrognatia

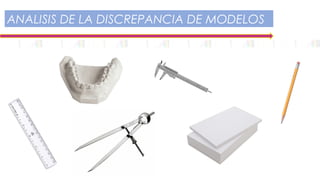

18. ANALISIS DE LA DISCREPANCIA DE MODELOS

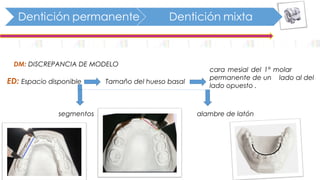

19. DM: DISCREPANCIA DE MODELO
ED: Espacio disponible Tamaño del hueso basal
segmentos alambre de latón
cara mesial del 1° molar
permanente de un lado al del
lado opuesto .

20. Espacio Disponible

21. ER
Sumatoria del diamentro mesiodistal de los dientes permanentes
erupcionados o intraoseos, de la cara mesial del 1° molar permanente de un
lado al del lado opuesto.
Espacio Requerido

22. Espacio Requerido

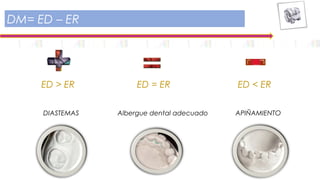

23. ED > ER ED = ER ED < ER
DIASTEMAS Albergue dental adecuado APIÑAMIENTO
DM= ED – ER

24. EVALUA LA DISCREPANCIA ENTRE EL ED Y EL ER PARA LA
ERUPCION DE CANINOS Y PREMOLARES
ANALISIS DE LA DENTICION MIXTA
Cuatro 1° molares permanentes Incisivos ants. Sups. e inf.

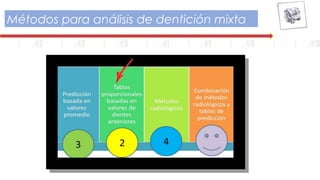

25. Métodos para análisis de dentición mixta

26. Factores que causan variación
ΩCaries interproximal
ΩRestauraciones desajustadas
ΩAnomalías dentarias de tamaño
ΩAnomalías dentarias de número

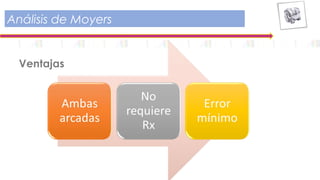

27. Análisis de Moyers
Ventajas

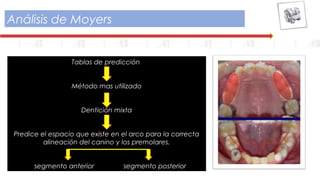

28. Tablas de predicción
Método mas utilizado
Dentición mixta
Predice el espacio que existe en el arco para la correcta
alineación del canino y los premolares.
segmento anterior segmento posterior
Análisis de Moyers

29. SEGMENTO ANTERIOR
EDA (ESPACIO DISPONIBLE ANTERIOR) ERA (ESPACIO REQUERIDO ANTERIOR)
EJEMPLO:
DMa = EDA – ERA
DMa = 20 MM – 21.5 MM
DMa = -1.5 MM
(Discrepancia negativa)
Cálculo
1

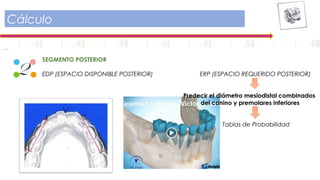

30. Cálculo
2
SEGMENTO POSTERIOR
EDP (ESPACIO DISPONIBLE POSTERIOR) ERP (ESPACIO REQUERIDO POSTERIOR)
Predecir el diámetro mesiodistal combinados
del canino y premolares inferiores
Tablas de Probabilidad

31. Tablas de Probabilidad. SUPERIOR
ERA

32. Tablas de Probabilidad. INFERIOR
ERA

33. Discrepancia Total
3 EJEMPLO

34. Análisis de Hixon Oldfather

35. Cálculo
EJEMPLO:

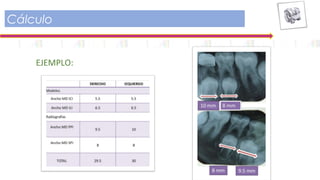

36. Cálculo

37. Análisis de Tanaka Johnson
Ventajas

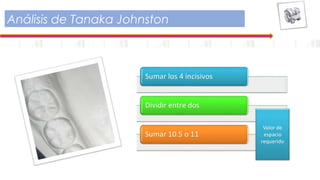

38. Análisis de Tanaka Johnston

39. Cálculo
EJEMPLO:
INF X= (23/2 + A (10.5) X 2 = 44
SUP X= (23/2 + B (11) X 2 = 45
X= (Y/2 + A O B) X 2
X= ANCHURA DE LOS CANINOS Y PREMOLARES NO ERPCIONADOS
Y= ANCHURA DE LOS CUATRO INCISIVOS INFERIORES
A= CONSTANTE USADA PARA EL ARCO INFERIOR PARA EL CALCULO DEL 75% = 10.5 MM
B= CONSTANTE USADA PARA EL ARCO SUPERIOR PARA EL CALCULO DEL 75% = 11 MM

40. Análisis de Nance
Método Rx
Ecuación para calcular el diámetro mesiodistal de los permanentes posteriores
X = MdM x MpRX
MdRx
X= INCOGNITA (MEDIDA DEL DIAMETRO MESIODISTAL DEL GERMEN DEL PERMANENTE)
MdM= DIAMETRO MESIODISTAL REAL DEL DIENTE DECIDUO EN EL MODELO.
MdRx= DIAMETRO MESIODISTAL APARENTE DEL DIENTE DECIDUO EN LA RADIOGRAFIA
MpRx= ANCHURA APARENTE DEL GERMEN PERMANENTE

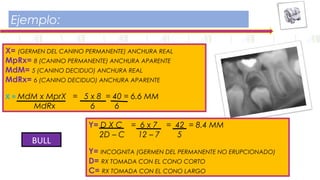

41. Ejemplo:
X= (GERMEN DEL CANINO PERMANENTE) ANCHURA REAL
MpRx= 8 (CANINO PERMANENTE) ANCHURA APARENTE
MdM= 5 (CANINO DECIDUO) ANCHURA REAL
MdRx= 6 (CANINO DECIDUO) ANCHURA APARENTE
X = MdM x MprX = 5 x 8 = 40 = 6.6 MM
MdRx 6 6
Y= D X C = 6 x 7 = 42 = 8.4 MM
2D – C 12 – 7 5
Y= INCOGNITA (GERMEN DEL PERMANENTE NO ERUPCIONADO)
D= RX TOMADA CON EL CONO CORTO
C= RX TOMADA CON EL CONO LARGO
BULL

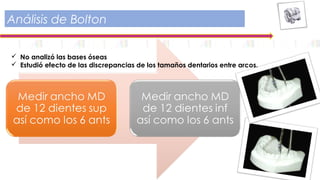

42. Análisis de Bolton
 No analizó las bases óseas
 Estudió efecto de las discrepancias de los tamaños dentarios entre arcos.

43. Ejemplo
Relación entre los arcos =
12 mand = mm x 100
12 max mm

44. Ejemplo

45. Bolton. Discrepancia de tamaño dentario

46. Bolton. En los 6 Dientes Anteriores

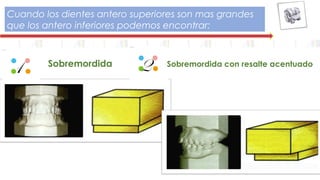

47. Cuando los dientes antero superiores son mas grandes
que los antero inferiores podemos encontrar:
1 2Sobremordida Sobremordida con resalte acentuado

48. 3 Apiñamiento anterior Desoclusión posterior
4

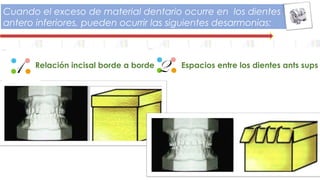

49. Cuando el exceso de material dentario ocurre en los dientes
antero inferiores, pueden ocurrir las siguientes desarmonias:
1 Relación incisal borde a borde Espacios entre los dientes ants sups2

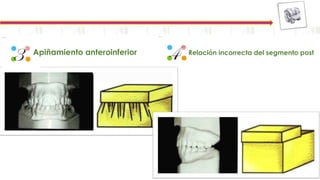

50. 3 Apiñamiento anteroinferior Relación incorrecta del segmento post
4

51. BIBLIOGRAFIA
1.- Vellini Ferreira. Ortodoncia Diagnóstico y Planificación Clínica. 2002. Pp 161-168
2.- William K. Proffit. Ortodoncia Teoría y Práctica. 1999 2° Edición. Pp 154-158
3.- Pablo Echarri Lobiando. Diagnóstico en Ortodoncia Estudio multidisciplinario. 2002. Pp 85-
102
