Este documento describe varios instrumentos y materiales utilizados en odontología, incluyendo bandejas de aislamiento, diques de goma, clamps, puntas de aspiración, espejos bucales, exploradores, sonda periodontal, instrumental para anestesia, cucharetas, espátulas de cemento, pinza de Miller y más. Explica sus funciones y características para proveer aislamiento, examinar, restaurar y extraer dientes de manera segura y efectiva.

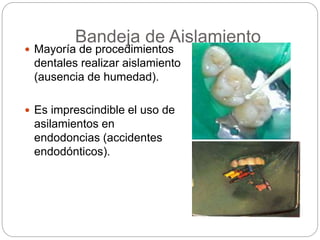

1. Bandeja de Aislamiento
 Mayoría de procedimientos
dentales realizar aislamiento
(ausencia de humedad).
 Es imprescindible el uso de
asilamientos en
endodoncias (accidentes
endodónticos).

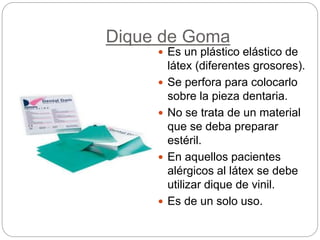

2. Dique de Goma
 Es un plástico elástico de
látex (diferentes grosores).
 Se perfora para colocarlo
sobre la pieza dentaria.
 No se trata de un material
que se deba preparar
estéril.
 En aquellos pacientes
alérgicos al látex se debe
utilizar dique de vinil.
 Es de un solo uso.

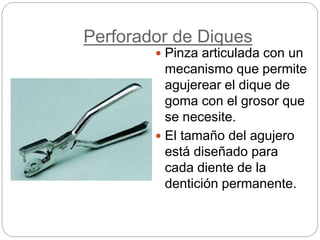

3. Perforador de Diques
 Pinza articulada con un
mecanismo que permite
agujerear el dique de
goma con el grosor que
se necesite.
 El tamaño del agujero
está diseñado para
cada diente de la
dentición permanente.

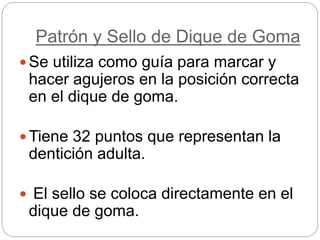

4. Patrón y Sello de Dique de Goma
 Se utiliza como guía para marcar y
hacer agujeros en la posición correcta
en el dique de goma.
 Tiene 32 puntos que representan la
dentición adulta.
 El sello se coloca directamente en el
dique de goma.

5. Clamps o Grapas
 Sirven para sujetar el
dique de goma a la
pieza dentaria.
 Formas y tamaños
diferentes en función
del lugar donde se
van a colocar.
 Presentan unos
orificios por los que
se sujeta para ser
llevado a la pieza
dentaria.
Deben estar estériles.

6. Pinza Porta Clamps
 Pinza acodada y angulada en su parte activa que sirve
para llevar o retirar el clamp.
 Se abre con un movimiento de resorte, la bisagra entre
los estribos mantiene el porta grapas en posición
mientras se está colocando el clamp.
 Se debe presionar los estribos del portaclamps para
abrir el extremo de trabajo.

7. Arco del Dique de Goma
• Su función es
mantener el dique
de goma separado
de los dientes.
• Existen arcos de
metal y arcos de
plástico. Ventaja
(radiografías).

8. Dispositivos de
Aspiración o
Puntas de Succión

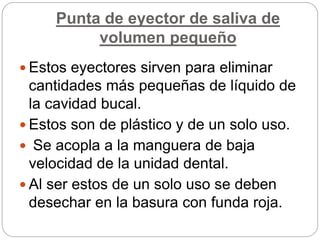

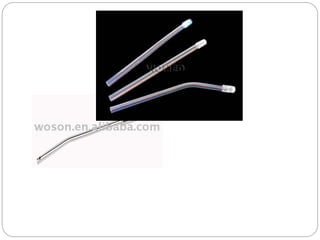

9. Punta de eyector de saliva de
volumen pequeño
 Estos eyectores sirven para eliminar
cantidades más pequeñas de líquido de
la cavidad bucal.
 Estos son de plástico y de un solo uso.
 Se acopla a la manguera de baja
velocidad de la unidad dental.
 Al ser estos de un solo uso se deben
desechar en la basura con funda roja.

10. Puntas de eyector quirúrgico de
alto volumen
 Su función es: eliminar liquido de la cavidad
oral y de la zona quirúrgica.
 Estos eyectores encontramos en acero
inoxidable, plástico esterilizable y plástico
desechable.
 Al tener este eyector una punta estrecha
permite que se adapte a la zona quirúrgica.
 Se acopla a la manguera de alta velocidad
de la unidad dental.

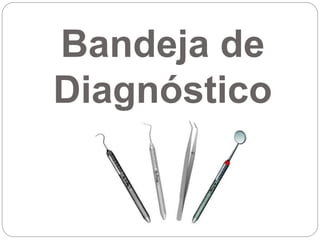

12. Bandeja de
Diagnóstico

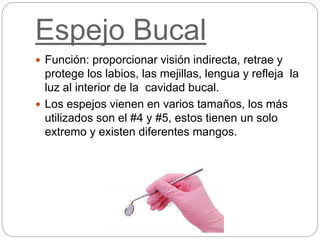

13. Espejo Bucal
 Función: proporcionar visión indirecta, retrae y
protege los labios, las mejillas, lengua y refleja la
luz al interior de la cavidad bucal.
 Los espejos vienen en varios tamaños, los más
utilizados son el #4 y #5, estos tienen un solo
extremo y existen diferentes mangos.

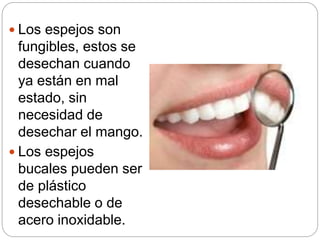

14.  Los espejos son
fungibles, estos se
desechan cuando
ya están en mal
estado, sin
necesidad de
desechar el mango.
 Los espejos
bucales pueden ser
de plástico
desechable o de
acero inoxidable.

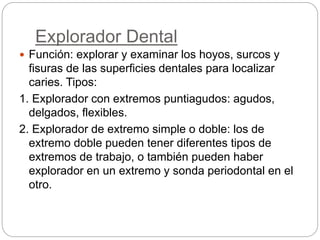

15. Explorador Dental
 Función: explorar y examinar los hoyos, surcos y
fisuras de las superficies dentales para localizar
caries. Tipos:
1. Explorador con extremos puntiagudos: agudos,
delgados, flexibles.
2. Explorador de extremo simple o doble: los de
extremo doble pueden tener diferentes tipos de
extremos de trabajo, o también pueden haber
explorador en un extremo y sonda periodontal en el
otro.

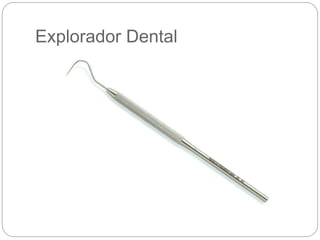

16. Explorador Dental

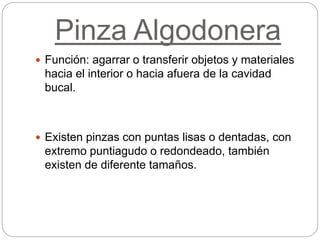

17. Pinza Algodonera
 Función: agarrar o transferir objetos y materiales
hacia el interior o hacia afuera de la cavidad
bucal.
 Existen pinzas con puntas lisas o dentadas, con
extremo puntiagudo o redondeado, también
existen de diferente tamaños.

18. Pinza Algodonera
 Es de presión
digital, acodada
y cuya parte
activa esta
estriada para
lograr una
mayor
retención.

19. Sonda
Periodontal
 No es útil en la
exploración
general, pero si
en las
periodontales.
 Permite: fácil
visualización de
la profundidad de
la bolsa
periodontal, y
perdida de
Esta marca cada
3mm con un
código de colores
(negro y gris)

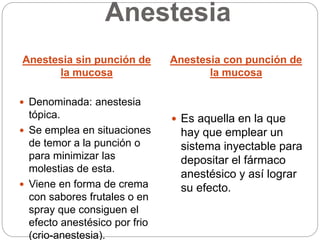

20. Anestesia
Anestesia sin punción de
la mucosa
Anestesia con punción de
la mucosa
 Denominada: anestesia
tópica.
 Se emplea en situaciones
de temor a la punción o
para minimizar las
molestias de esta.
 Viene en forma de crema
con sabores frutales o en
spray que consiguen el
efecto anestésico por frio
(crio-anestesia).
 Es aquella en la que
hay que emplear un
sistema inyectable para
depositar el fármaco
anestésico y así lograr
su efecto.

21. de anestesia de
aspiración
Existen varios tipos en función de
la técnica elegida y el material de
la misma.
 La jeringa carpule sirve para
administrar un anestésico local,

22.  Punta roscada
 Arpón
 Pistón
 Cuerpo de la jeringa
 Sujeción para los
dedos
 Apoyo para los dedos
 Anilla para el pulgar

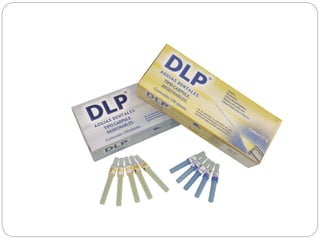

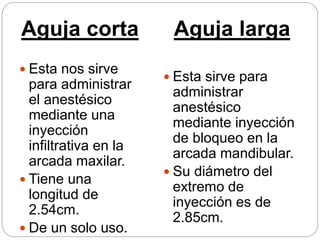

23. Aguja corta
 Esta nos sirve
para administrar
el anestésico
mediante una
inyección
infiltrativa en la
arcada maxilar.
 Tiene una
longitud de
2.54cm.
 De un solo uso.
Aguja larga
 Esta sirve para
administrar
anestésico
mediante inyección
de bloqueo en la
arcada mandibular.
 Su diámetro del
extremo de
inyección es de
2.85cm.

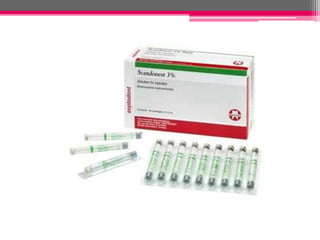

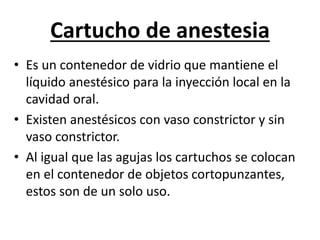

25. Cartucho de anestesia
• Es un contenedor de vidrio que mantiene el
líquido anestésico para la inyección local en la
cavidad oral.
• Existen anestésicos con vaso constrictor y sin
vaso constrictor.
• Al igual que las agujas los cartuchos se colocan
en el contenedor de objetos cortopunzantes,
estos son de un solo uso.

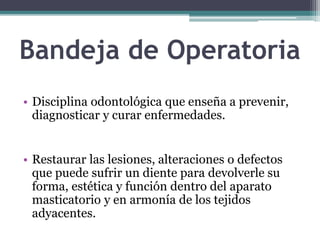

27. Bandeja de Operatoria
• Disciplina odontológica que enseña a prevenir,
diagnosticar y curar enfermedades.
• Restaurar las lesiones, alteraciones o defectos
que puede sufrir un diente para devolverle su
forma, estética y función dentro del aparato
masticatorio y en armonía de los tejidos
adyacentes.

28. Cuchareta o excavadores de
cuchara
• Función: eliminar caries de dentina.
• Funciones secundarias: retirar coronas
temporales, el cemento provisional de las
restauraciones temporales y retirar una corona
permanente durante su prueba.
• Su diseño es cóncavo presenta la forma de
cuchara con bordes cortantes.

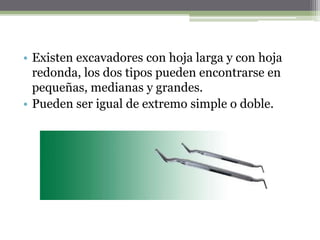

29. • Existen excavadores con hoja larga y con hoja
redonda, los dos tipos pueden encontrarse en
pequeñas, medianas y grandes.
• Pueden ser igual de extremo simple o doble.

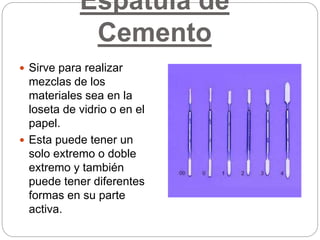

30. Espátula de
Cemento
 Sirve para realizar
mezclas de los
materiales sea en la
loseta de vidrio o en el
papel.
 Esta puede tener un
solo extremo o doble
extremo y también
puede tener diferentes
formas en su parte
activa.

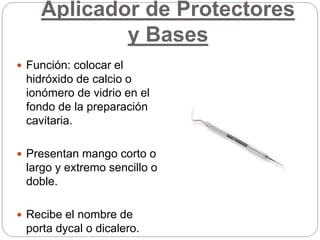

31. Aplicador de Protectores
y Bases
 Función: colocar el
hidróxido de calcio o
ionómero de vidrio en el
fondo de la preparación
cavitaria.
 Presentan mango corto o
largo y extremo sencillo o
doble.
 Recibe el nombre de
porta dycal o dicalero.

32. Porta material de
Composite o Resina
 Transporta el material de
composite a la preparación
cavitaria.
 Permite también colocar y
condensar el material y además
recortar el material para adecuar
a la preparación cavitaria.

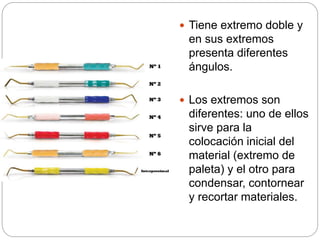

33.  Tiene extremo doble y
en sus extremos
presenta diferentes
ángulos.
 Los extremos son
diferentes: uno de ellos
sirve para la
colocación inicial del
material (extremo de
paleta) y el otro para
condensar, contornear
y recortar materiales.

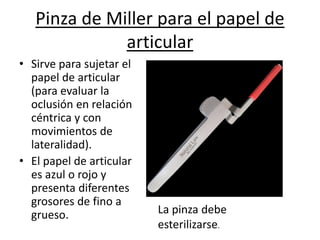

34. Pinza de Miller para el papel de
articular
• Sirve para sujetar el
papel de articular
(para evaluar la
oclusión en relación
céntrica y con
movimientos de
lateralidad).
• El papel de articular
es azul o rojo y
presenta diferentes
grosores de fino a
grueso. La pinza debe
esterilizarse.

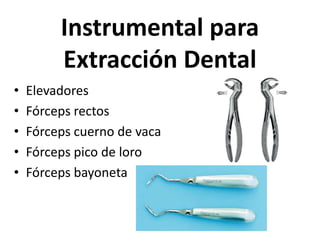

35. Instrumental para
Extracción Dental
• Elevadores
• Fórceps rectos
• Fórceps cuerno de vaca
• Fórceps pico de loro
• Fórceps bayoneta

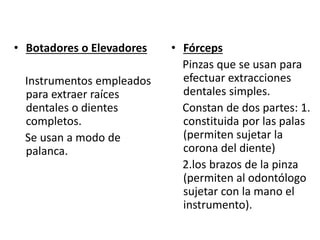

36. • Botadores o Elevadores
Instrumentos empleados
para extraer raíces
dentales o dientes
completos.
Se usan a modo de
palanca.
• Fórceps
Pinzas que se usan para
efectuar extracciones
dentales simples.
Constan de dos partes: 1.
constituida por las palas
(permiten sujetar la
corona del diente)
2.los brazos de la pinza
(permiten al odontólogo
sujetar con la mano el
instrumento).

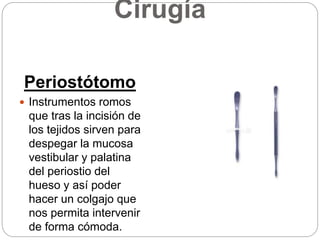

37. Cirugía
Periostótomo
 Instrumentos romos
que tras la incisión de
los tejidos sirven para
despegar la mucosa
vestibular y palatina
del periostio del
hueso y así poder
hacer un colgajo que
nos permita intervenir
de forma cómoda.

38. Separador de Farabeuf
 Sirve para retirar la
mejilla, labio o el
colgajo
mucoperióstico.
 Permite la
visualización del
campo quirúrgico.
Hay varios tipos,
cambian la forma y
el tamaño de las
hojas, pero todos
actúan igual.

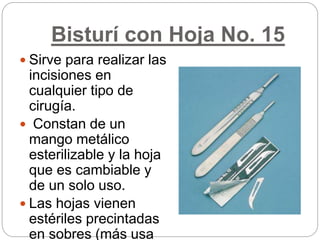

39. Bisturí con Hoja No. 15
 Sirve para realizar las
incisiones en
cualquier tipo de
cirugía.
 Constan de un
mango metálico
esterilizable y la hoja
que es cambiable y
de un solo uso.
 Las hojas vienen
estériles precintadas
en sobres (más usa

40. Porta Agujas
 Instrumento que sujeta
al complejo aguja-seda y
nos permite realizar los
puntos de sutura
deseados.
 Tienen un sistema de
cremallera que permite
fijar la aguja durante el
acto de suturar.

41. Suturas
 Todas las suturas están
envueltas en 2 sobres
separados.
 El sobre interno está
estéril tanto por dentro
como por fuera.
 Una cara del sobre
externo es transparente
permite una fácil
inspección de los datos
impresos en el sobre
interno.

42. Pinza Gubia
 Eliminan tejidos duros
(bordes cóncavos afilados)
se usa para cortar puntas
óseas de tablas alveolares
que han quedado agudas.
 Pueden ser rectas o curvas
y entre los brazos de la
pinza hay un resorte que
mantiene a esta abierta
cuando no la usamos.
Sirven para
regularizar las
superficies
óseas.

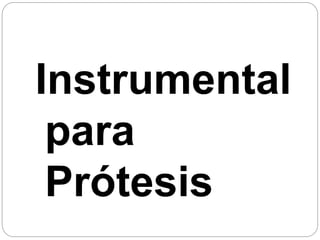

43. Instrumental
para
Prótesis

44. impresiones
 Recipiente fabricado especialmente para la
realización de tomas de impresiones dentales, por
lo que consta de un cuerpo, para contener los
diferentes materiales de impresión existentes.
 También consta de un mango que le permitirá al
odontólogo o higienista dental sujetar dicha cubeta
para llevarla a la boca del paciente.

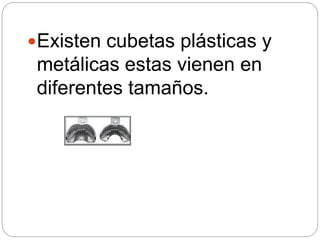

45. Existen cubetas plásticas y
metálicas estas vienen en
diferentes tamaños.

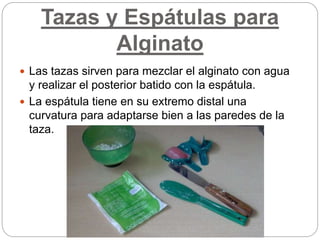

46. Tazas y Espátulas para
Alginato
 Las tazas sirven para mezclar el alginato con agua
y realizar el posterior batido con la espátula.
 La espátula tiene en su extremo distal una
curvatura para adaptarse bien a las paredes de la
taza.

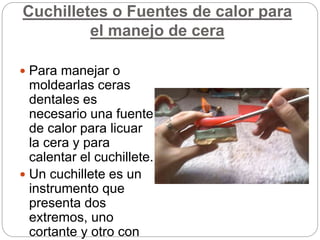

47. Cuchilletes o Fuentes de calor para
el manejo de cera
 Para manejar o
moldearlas ceras
dentales es
necesario una fuente
de calor para licuar
la cera y para
calentar el cuchillete.
 Un cuchillete es un
instrumento que
presenta dos
extremos, uno
cortante y otro con

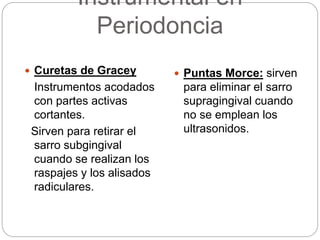

48. Instrumental en
Periodoncia
 Curetas de Gracey
Instrumentos acodados
con partes activas
cortantes.
Sirven para retirar el
sarro subgingival
cuando se realizan los
raspajes y los alisados
radiculares.
 Puntas Morce: sirven
para eliminar el sarro
supragingival cuando
no se emplean los
ultrasonidos.

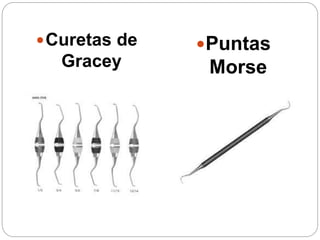

49. Curetas de
Gracey
Puntas
Morse

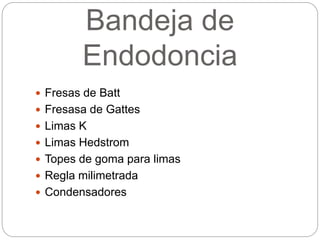

50. Bandeja de
Endodoncia
 Fresas de Batt
 Fresasa de Gattes
 Limas K
 Limas Hedstrom
 Topes de goma para limas
 Regla milimetrada
 Condensadores

51. FRESAS BATT
 Corta la cámara pulpar
correctamente.
 Estas fresas solo cortan a lo largo de
su parte activa pero nunca en la
punta de este modo se evita el riesgo
de una perforación dental.

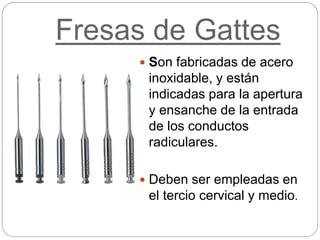

52. Fresas de Gattes
 Son fabricadas de acero
inoxidable, y están
indicadas para la apertura
y ensanche de la entrada
de los conductos
radiculares.
 Deben ser empleadas en
el tercio cervical y medio.

53. Limas K
 Están fabricadas
con alambre de
acero inoxidable.
 Forma series de
espirales en lo que
será el extremo
operativo del
instrumento.

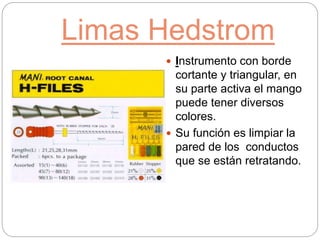

54. Limas Hedstrom
 Instrumento con borde
cortante y triangular, en
su parte activa el mango
puede tener diversos
colores.
 Su función es limpiar la
pared de los conductos
que se están retratando.

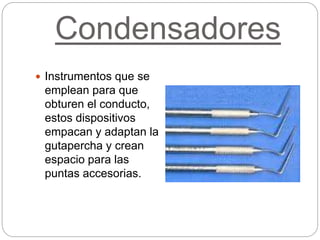

55. Condensadores
 Instrumentos que se
emplean para que
obturen el conducto,
estos dispositivos
empacan y adaptan la
gutapercha y crean
espacio para las
puntas accesorias.

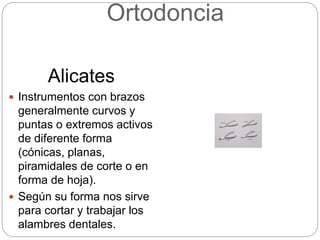

56. Ortodoncia
Alicates
 Instrumentos con brazos
generalmente curvos y
puntas o extremos activos
de diferente forma
(cónicas, planas,
piramidales de corte o en
forma de hoja).
 Según su forma nos sirve
para cortar y trabajar los
alambres dentales.

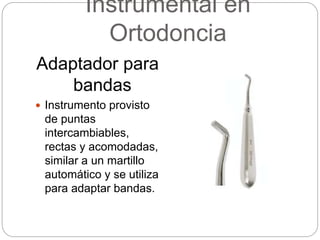

57. Instrumental en
Ortodoncia
Adaptador para
bandas
 Instrumento provisto
de puntas
intercambiables,
rectas y acomodadas,
similar a un martillo
automático y se utiliza
para adaptar bandas.
