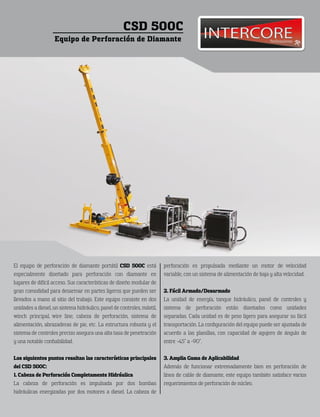

CSD 500C
Equipo de Perforación de Diamante

El equipo de perforación de diamante portátil CSD 500C está perforación es propulsada mediante un motor de velocidad
especialmente diseñado para perforación con diamante en variable, con un sistema de alimentación de baja y alta velocidad.
lugares de difícil acceso. Sus características de diseño modular de
gran comodidad para desarmar en partes ligeros que pueden ser 2. Fácil Armado/Desarmado
llevados a mano al sitio del trabajo. Este equipo consiste en dos La unidad de energía, tanque hidráulico, panel de controles y
unidades a diesel, un sistema hidráulico, panel de controles, mástil, sistema de perforación están diseñados como unidades
winch principal, wire line, cabeza de perforación, sistema de separadas. Cada unidad es de peso ligero para asegurar su fácil
alimentación, abrazaderas de pie, etc. La estructura robusta y el transportación. La conﬁguración del equipo puede ser ajustada de
sistema de controles preciso asegura una alta tasa de penetración acuerdo a las planillas, con capacidad de agujero de ángulo de
y una notable conﬁabilidad. entre -45° a -90°.

Los siguientes puntos resaltan las características principales 3. Amplia Gama de Aplicabilidad
del CSD 500C: Además de funcionar extremadamente bien en perforación de
1. Cabeza de Perforación Completamente Hidráulica línea de cable de diamante, este equipo también satisface varios
La cabeza de perforación es impulsada por dos bombas requerimientos de perforación de núcleo.
hidráulicas energizadas por dos motores a diesel. La cabeza de

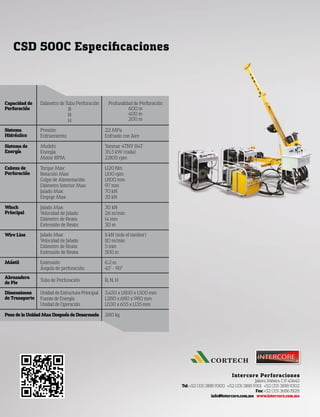

CSD 500C Especiﬁcaciones

Capacidad de Diámetro de Tubo Perforación Profundidad de Perforación
Perforación B 600 m
N 400 m
H 200 m

Sistema Presión: 22 MPa
Hidráulico Enfriamiento: Enfriado con Aire

Sistema de Modelo: Yanmar 4TNV 84T
Energía Energía: 35.5 kW (cada)
Motor RPM: 2,800 rpm

Cabeza de Torque Max: 1,120 Nm
Perforación Rotación Max: 1,100 rpm
Golpe de Alimentación: 1,800 mm
Diámetro Interior Max: 97 mm
Jalado Max: 70 kN
Empuje Max: 35 kN

Winch Jalado Max: 30 kN
Principal Velocidad de Jalado: 26 m/min
Diámetro de Reata: 14 mm
Extensión de Reata: 30 m

Wire Line Jalado Max: 11 kN (solo el tambor)
Velocidad de Jalado: 110 m/min

Mástil Extensión: 6.2 m
Ángulo de perforación: 45° - 90°
Abrazadera
Tubo de Perforación B, N, H
de Pie

Dimensiones Unidad de Estructura Principal: 3,450 x 1,800 x 1,500 mm
de Transporte Fuente de Energía: 1,280 x 680 x 980 mm
Unidad de Operación: 1,030 x 655 x 1,135 mm

Peso de la Unidad Max Después de Desarmada 280 kg

Intercore Perforaciones
Jalisco, México. C.P. 45645
Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128
info@intercore.com.mx www.intercore.com.mx

CSD 1300G
Máquina Perforadora con
Punta de Diamante

El equipo de perforación CSD 1300G está especialmente diseñado 6. La estructura de doblado de mástil/estirado facilita la puesta
para perforación de diamante de superficie bajo condiciones de del equipo.
amplia gama. Este equipo de perforación montado en riel facilita los 7. Gatos hidráulicos de nivelación independientes.
movimientos cómodos en terreno desafiante. 8. Control cómodo de presión de alimentación.
La estructura durable y fuente de energía robusta asegura una alta 9. La cabeza flotante permite que los tubos de frenado no se dañen.
tasa de penetración y confiabilidad notable. El diseño actualizado 10. Los puntos de verificación del circuito hidráulico preinstalados y
del sistema hidráulico hace al CSD 1300G uno de los modelos de el calibrador hidráulico maestro aseguran fácil diagnóstico del
equipo más favorecidos alrededor del mundo. sistema hidráulico, más un diseño abierto frontal del panel de
controles hace que las reparaciones sean fáciles y cómodas.
Los siguientes puntos resaltan las características principales 11. Los calibradores del panel de controles proporcionan
del CSD 1300G: información de perforación en tiempo real.
1. El sistema piloto mejora la eficiencia del sistema hidráulico. 12. La bomba de lodo y la mezcladora son energizadas por el
2. Una caja de cuatro velocidades, que proporciona una sistema hidráulico del equipo, controladas independientemente
combinación libre de torque y de velocidad de eje. desde el panel de controles del equipo.
3. 117 mm de diámetro de porta broca, adecuado para tubos de 13. Bombas hidráulicas del más alto grado y motores de origen
tamaño de B a P. europeo/EU.
4. Golpe de cabeza de perforación de 3.5 m que facilita el uso de 14. Winch principal poderoso de origen de EU.
tubos de 3 m. 15. Wire line de autopolea.
5. Mástil de descarga de golpe garantiza estabilidad perfecta
durante la perforación.

CSD 1300G Especiﬁcaciones

Perforación B 1,300 m
N 1,000 m
H 700 m
P 400 m


Sistema de Modelo: Cummins 6BTA 5.9 – C180
Energía Tipo: Turbo Cargado
Energía: 132 kW
Jalado Max: 120 kN
Empuje Max: 50 kN

Principal Velocidad de Jalado: Baja: 28 m/min Alta: 67 m/min

Diámetro de Reata: 6.6 mm
Extensión de Reata: 1,000 m

Mástil Extensión: 10 m
Extensión Desplome: 1.4 m
Abrazadera
Tubo de Perforación B, N, H, P
de Pie

Capacidad Gradiente Permisible Max: 30º
de Viaje Velocidad de Viaje Max: 2 km/h

Dimensiones
de Transporte L x A x H: 5,430 x 2,300 x 2,600 mm

Peso Total 10.3 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

CSD 1800X
Máquina Perforadora
con Punta de Diamante

El equipo de perforación de diamante CSD 1800X está 3. Golpe de cabeza de perforación de 3.5 m que facilita el uso de
especialmente diseñado para perforación profunda de diamante tubos de 3 m.
con movilidad final en mente. Este equipo montado en riel facilita 4. Mástil de descarga de golpe garantiza estabilidad perfecta
el moverse con gran comodidad en cualquier terreno. La durante la perforación.
estructura robusta más la fuente de energía fuerte asegura una 5. Gatos hidráulicos de nivelación independientes.
alta tasa de penetración y notable confiabilidad. El equipo es 6. Control cómodo de presión de alimentación.
completamente hidráulico, incluyendo virtualmente todas las 7. Partes y componentes estandarizados proporcionan reparación
funciones operativas prevalentes en los modelos más recientes de y mantenimiento eficientes.
equipos de perforación disponibles en el mercado mundial. 8. Los calibradores del panel de controles proporcionan
información de perforación en tiempo real.
Los siguientes puntos resaltan las características principales 9. La bomba de lodo y la mezcladora son energizadas por el
del equipo: sistema hidráulico del equipo, controladas independientemente
1. Una caja de cuatro velocidades, que proporciona una desde el panel de controles del equipo.
combinación libre de torque y de velocidad de eje. 10. Bombas hidráulicas del más alto grado y motores de origen
2. 117 mm de diámetro de porta broca, adecuado para tubos de europeo.
tamaño de B a P. 11. Ingenieros experimentados más refacciones adecuadas listas
para proporcionar servicio completo.

CSD 1800X Especiﬁcaciones

N 1,700 m
H 1,200 m
P 700 m


Sistema de Modelo: Cummins 6CTA 8.3
Energía: 179 kW
Jalado Max: 189 kN
Empuje Max: 50 kN

Principal Velocidad de Jalado: 40 m/min (Baja), 80 m/min (Alta)


Abrazadera Tubo de Perforación: B, N, H, P
de Pie
Capacidad Gradiente Permisible Max: 300

Dimensiones

Peso Total 11 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

CSD 1800A

El equipo de perforación de núcleo CSD 1800A está especialmente 7. Partes y componentes estandarizados proporcionan reparación y
diseñado para perforación de diamante profunda con movilidad final en mantenimiento eficientes.
mente. Este equipo montado en riel facilita el moverse con gran comodidad 8. Los calibradores del panel de controles proporcionan información de
en cualquier terreno. La estructura robusta más la fuente de energía fuerte perforación en tiempo real.
asegura una alta tasa de penetración y notable confiabilidad. El equipo es 9. La bomba de lodo y la mezcladora son energizadas por el sistema
completamente hidráulico, incluyendo virtualmente todas las funciones hidráulico del equipo, controladas independientemente desde el panel de
operativas prevalentes en los modelos más recientes de equipos de controles del equipo.
perforación disponibles en el mercado mundial. 10. Bombas hidráulicas del más alto grado y motores de origen europeo.
11. Ingenieros experimentados más refacciones adecuadas listas para
Los siguientes puntos resaltan las características principales proporcionar servicio completo.
del CSD 1800A: 12. Jalado de tubo de 9 m y capacidad de almacenado sub-vertical.
1. Una caja de cuatro velocidades, que proporciona una combinación libre de 13. El deslizamiento de la cabeza de perforación reduce la mano de obra
torque y de velocidad de eje. intensiva del ayudante de perforación.
2. 117 mm de diámetro de porta broca, adecuado para tubos de tamaño de B 14. El mástil automático “sistema de arriba abajo”” reduce el tiempo de
a P. trabajo auxiliar y crea una estructura de equipo superior.
3. Golpe de cabeza de perforación de 3.5 m que facilita el uso de tubos de 3 15. El sistema de soporte de recolección de tubo tiene una capacidad de
m. 200, tubos de 9 m N almacenadas sub-verticalmente creando un entorno
4. Mástil de descarga de golpe garantiza estabilidad perfecta durante la de perforación más eficiente y seguro.
perforación. 16. Sistema de enfriado hidráulico independiente.
5. Gatos hidráulicos de nivelación independientes. 17. El equipo puede ser montado en riel o en camión.
6. Control cómodo de presión de alimentación.

CSD 1800A Especiﬁcaciones

N 1,700 m
H 1,200 m
P 700 m


Sistema de Modelo: Cummins 6CTA 8.3
Energía: 179 kW
Jalado Max: 189 kN
Empuje Max: 50 kN

Principal Velocidad de Jalado: Baja: 40 m/min, Alta: 80 m/min



de Pie

Dimensiones

Peso Total 14 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

CSD 3000

El equipo de perforación de núcleo CSD 3000 está especialmente 3. 117 mm de diámetro de porta broca, adecuado para tubos de
diseñado para perforación de diamante de agujero profundo. La tamaño de B a P.
estructura robusta más la fuerte fuente de energía asegura una 4. Cuatro gatos hidráulicos independientes garantizan una
alta tasa de penetración y notable conﬁabilidad. El equipo es plataforma de perforación segura.
completamente hidráulico, incluyendo virtualmente todas las 5. Sin importar el control de presión tradicional de perforación, la
funciones operativas prevalentes en los modelos más recientes de teoría de equilibrio garantiza la presión de perforación precisa.
equipos de perforación disponibles en el mercado mundial. 6. El deslizamiento de la cabeza de perforación reduce la mano de
obra intensiva del ayudante de perforación.
Los siguientes puntos resaltan las características principales 7. El mástil automático “sistema de arriba abajo”” reduce el tiempo
del CSD 3000: de trabajo auxiliar y crea una estructura de equipo superior.
1. La combinación de diseño avanzado internacional de equipo y 8. Sistema de enfriado hidráulico independiente.
antecedentes de perforación en China. 9. El equipo puede ser montado en riel o en camión.
2. Una caja de cuatro velocidades, que proporciona una
combinación libre de torque y de velocidad de eje.

CSD 3000 Especiﬁcaciones

Capacidad de Diámetro de Cabezal Profundidad de Perforación
N 2,300 m
H 1,600 m
P 1,050 m


Sistema de Modelo: Cummins 6LTAA 8.9 – C32S
Energía: 239 kW
Jalado Max: 250 kN
Empuje Max: 110 kN

Winch Jalado Max: 181.44 kN
Principal Velocidad de Jalado: Baja: 33 m/min, Alta: 70 m/min


Mástil Extensión: 11.2 – 13.7 m
de Pie

Dimensiones

Peso Total 23.5 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

CKD 600C
Equipo de Perforación de Núcleo
Subterráneo (montado en rueda)
(Serie CKD600C)

El equipo de perforación de diamante subterráneo (montado en rueda) CKD 600C está 7. Impulsor de golpe hidráulico, abrazaderas de pie, cilindro de alimentación y cabeza de
especialmente diseñado para perforación subterránea, y es capaz de hacer perforación de perforación, logrando control de calidad para las tubos de jalado y empuje, levantamiento/bajado
diamante, así como otras funciones de perforación avanzadas. La estructura entera puede ser de la cabeza de perforación, etc.
dividida en tres unidades: El panel de controles, cuerpo del equipo y unidad de energía. 8. El diseño del modelo se beneficia de “cerrado con resorte, abierto hidráulico” sobre el golpe o
chuck y las abrazaderas de pie, para evitar accidentes en el caso de pérdida repentina de
El cuerpo del equipo incluye base rotable, mástil deslizable, rotación de la cabeza y sistema de electricidad, con un máximo diámetro de golpe o chuck de 97 mm.
alimentación, cabrestante de cable de alambre y abrazaderas de pie; la unidad de energía incluye 9. Dividido en soporte de mástil frontal, mástil y mástil lateral, el sistema de mástil se desliza a
electromotor, caja de controles eléctricos y sistema hidráulico. Además, una bomba de lodo puede través del soporte del mástil frontal. La altura del mástil puede ser cambiada ajustando el mástil
ser equipada para satisfacer las necesidades especiales de un cliente. extensible lateral.
El equipo de perforación de núcleo subterráneo CKD 600C es un sistema completamente 10. Eficiencia mayor de perforación y menores problemas subterráneos resultan de usar un
hidráulico que tiene como características perforación de alta eficiencia, facilidad de operación, cilindro de alimentación de golpe de 1.8 m multigrado.
control preciso, y transporte rápido no complicado entre agujeros. 11. Fácil de operar con el volante y la estructura de ensamblado de remolque asegura acceso a
pequeños subs de perforación. El diseño modular de las características del equipo hace fácil su
Los siguientes puntos resaltan las características principales del CKD 600C: instalación y desarmado, y movimientos rápidos.
1. La combinación de diseño avanzado internacional de equipo y antecedentes de perforación en 12. La gran escala de partes estandarizadas y accesorios facilitan el mantenimiento y manejo.
China. 13. Los calibradores fáciles de leer en el equipo facilitan el progreso del agujero en tiempo real.
2. Perforación subterránea en cualquier ángulo (-90° a +90°). 14. Los componentes importados críticos incluyen bombas hidráulicas, motores y válvulas de
3. Capaz de hacer perforación de diamante de alta eficiencia con cabrestante de cable de línea de control, asegurando el aprovechamiento del equipo.
auto poleado. 15. Una caja de control electrónico de paso abajo es utilizada cuando se inicia la fuente de poder,
4. Motor de cabeza con velocidad ajustable (0 – 1,430 rpm). aminorando el impacto repentino del electromotor a la red de energía.
5. Sistema hidráulico de bomba doble, utilizando la tecnología más moderna de sensibilidad de 16. El electromotor tiene funciones inteligentes de monitoreo que continuamente checan las
carga. La bomba principal hidráulica tiene como característica la conservación de energía, sobrecargas eléctricas, cortocircuitos, variación eléctrica de la fuente y sobre y menor presión,
aumentando la eficiencia del equipo. etc.
6. Con la característica de uso de couples rápidos y válvulas para una estructura compacta,
proporcionando desperfectos menores y reparación fácil.

CKD 600C Especiﬁcaciones

Capacidad de Diámetro de Tubo Profundidad de Perforación
Perforación Perforación
Hacia Abajo Al nivel Hacia Abajo
A 1,000 m 650 m 750 m
B 750 m 470 m 650 m
N 600 m 370 m 370 m
N 350 m 210 m 210 m

Hidráulico Enfriamiento: Enfriado con Agua

Sistema de Modelo: Siemens YA – 250M – 4B3S
Energía Energía: 55 kW
Electromotor RPM: 1,480 rpm

Jalado Max: 65 kN
Empuje Max: 65 kN

Velocidad de Jalado: 120 m/min (solo el tambor)

Mástil Extensión: 3.3 – 5.8 m
Ángulo de perforación: -90° - 90°
Abrazadera Tubo de Perforación: B, N, H
de Pie
Dimensiones Unidad de Estructura Principal: 330 x 1,800 x 2,170 mm
de Transporte Unidad de Energía: 3,300 x 1,210 x 1,380 mm
Unidad de Operación: 840 x 730 x 1,000 mm

Peso Total 4.03 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

CMR 1000
Equipo de perforación multiusos

El CMR 1000 está diseñado para perforación de diamante de 3. Formación de agujero de calidad
usos múltiples y de circulación reversa; está máquina es un equipo 4. Técnica sencilla de perforación
de perforación de usos múltiples, de alta capacidad y de uso rudo. 5. Menor costo
La perforación de martillo de aire utiliza presión axial, con 6. Contaminación de muestra reducida
pistones hidráulicos trabajando en contra de la fuerza hacia arriba 7. Capacidad de RC y diamante de usos múltiples
creada cuando se perfora, asegurando que la fuerza de
perforación pase eﬁcientemente a través del tubo al bit o barrena Combinación de perforación de núcleo y RC:
del taladro. Cuando se use la perforación de martillo de aire, la La profundidad de perforación de la mayoría de los equipos de
velocidad de rotación es de 15-30 rpm. perforación RC es de aproximadamente 400 metros debido al uso
de tubos de pared doble y pesados de perforación. El CMR 1000
Los siguientes puntos resaltan las características principales está perfectamente diseñado con la combinación de capacidades
del CMR 1000: de perforación de diamante y RC; RC para perforación poco
1. Alta eﬁciencia de perforación profunda, no costosa y control de calidad, y de núcleo para
2. Adoptado para estrato de terreno complicado perforación profunda y estimación de reserva, todo en un equipo.

CMR 1000 Especiﬁcaciones

Perfo- Diámetro de Tubo de Profundidad de Perforación
Capacidad de Perforación
ración de
Perforación
Diamante
B 2,000 m
N 1,500 m
H 1,000 m
P 750 m
4” 400 m
RC 4.5” 320 m

Sistema de Modelo: Cummins 6LTAA 8.9 – C32S
Energía: 239 kW
Tipo de Cabeza: de Superﬁcie
Jalado Max: 160 kN
Empuje Max: 80 kN

Winch Jalado Max: 138 kN @ 50 m/min
Principal Velocidad de Jalado: 85 kN @ 80 m/min

Wire Line Jalado Max: 14 kN @ 120 m/min (solo el tambor)
Velocidad de Jalado: 5.5 kN @ 380 m/min (solo el tambor)

Mástil Extensión: 13.3 m
Abrazadera Tubo de Perforación: B, N, H, P, PW
de Pie

Equipo de Trabado de
Tubo de Perforación: 3.5”, 4”, 4.5”
Abrazadera de Pie

Dimensiones

Peso Total 20 t

Tel: +52 (33) 3188 9300 +52 (33) 3188 9301 +52 (33) 3188 9302
Fax: +52 (33) 3686 8128

Intercore - Cortech - All Rigs - ES

Más contenido relacionado

La actualidad más candente

Similar a Intercore - Cortech - All Rigs - ES

Más de harmenov

Intercore - Cortech - All Rigs - ES
