1. RIESGO
ELÉCTRICO
Lic. Luis A. Luna Renteros
Gerente General
Asesoría en Seguridad Empresaria eirl
riesgo eléctrico luisluna@peru.com 1

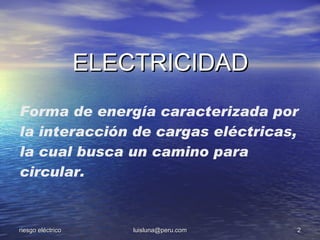

2. ELECTRICIDAD
Forma de energía caracterizada por
la interacción de cargas eléctricas,
la cual busca un camino para
circular.
riesgo eléctrico luisluna@peru.com 2

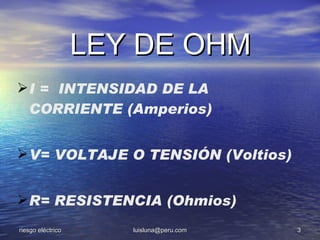

3. LEY DE OHM
 I = INTENSIDAD DE LA
CORRIENTE (Amperios)
 V= VOLTAJE O TENSIÓN (Voltios)
 R= RESISTENCIA (Ohmios)
riesgo eléctrico luisluna@peru.com 3

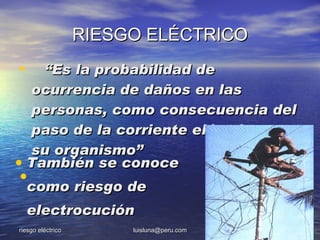

4. RIESGO ELÉCTRICO
• “Es la probabilidad de
ocurrencia de daños en las
personas, como consecuencia del
paso de la corriente eléctrica por
su organismo”
• También se conoce
•
como riesgo de
electrocución
riesgo eléctrico luisluna@peru.com 4

5. CLASIFICACIÓN DEL RIESGO
ELÉCTRICO:
a) RIESGO DE ELECTROCUCIÓN:
 Contacto Directo
 Contacto Indirecto (tensión transferida)
 Tensión de contacto
 Tensión de defecto
b) RIESGO POR FUNCIONAMIENTO DE LAS
LÍNEAS Y EQUIPOS ELÉCTRICOS:
 Campos Magnéticos
 Campos Eléctricos
riesgo eléctrico luisluna@peru.com 5

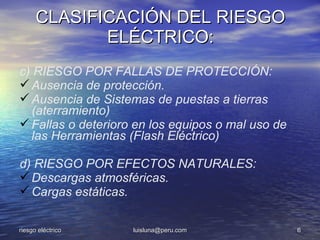

6. CLASIFICACIÓN DEL RIESGO
ELÉCTRICO:
c) RIESGO POR FALLAS DE PROTECCIÓN:
 Ausencia de protección.
 Ausencia de Sistemas de puestas a tierras
(aterramiento)
 Fallas o deterioro en los equipos o mal uso de
las Herramientas (Flash Eléctrico)
d) RIESGO POR EFECTOS NATURALES:
 Descargas atmosféricas.
 Cargas estáticas.
riesgo eléctrico luisluna@peru.com 6

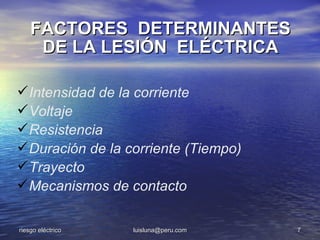

7. FACTORES DETERMINANTES
DE LA LESIÓN ELÉCTRICA
 Intensidad de la corriente
 Voltaje
 Resistencia
 Duración de la corriente (Tiempo)
 Trayecto
 Mecanismos de contacto
riesgo eléctrico luisluna@peru.com 7

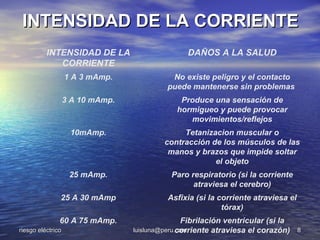

8. INTENSIDAD DE LA CORRIENTE
INTENSIDAD DE LA DAÑOS A LA SALUD
CORRIENTE
1 A 3 mAmp. No existe peligro y el contacto
puede mantenerse sin problemas
3 A 10 mAmp. Produce una sensación de
hormigueo y puede provocar
movimientos/reflejos
10mAmp. Tetanizacion muscular o
contracción de los músculos de las
manos y brazos que impide soltar
el objeto
25 mAmp. Paro respiratorio (si la corriente
atraviesa el cerebro)
25 A 30 mAmp Asfixia (si la corriente atraviesa el
tórax)
60 A 75 mAmp. Fibrilación ventricular (si la
riesgo eléctrico corriente atraviesa el corazón)
luisluna@peru.com 8

9. RESISTENCIA DEL TEJIDO
HUMANO
Resistencia Resistencia Resistencia
Baja Intermedia Elevada
Nervios Piel Húmeda Tendones
Sangre Grasa
Mucosas Huesos
Vísceras
riesgo eléctrico luisluna@peru.com 9

10. riesgo eléctrico luisluna@peru.com 10

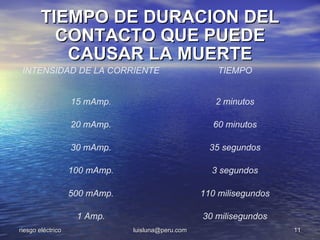

11. TIEMPO DE DURACION DEL
CONTACTO QUE PUEDE
CAUSAR LA MUERTE
INTENSIDAD DE LA CORRIENTE TIEMPO
15 mAmp. 2 minutos
20 mAmp. 60 minutos
30 mAmp. 35 segundos
100 mAmp. 3 segundos
500 mAmp. 110 milisegundos
1 Amp. 30 milisegundos
riesgo eléctrico luisluna@peru.com 11

12. TRAYECTO DE LA CORRIENTE
riesgo eléctrico luisluna@peru.com 12

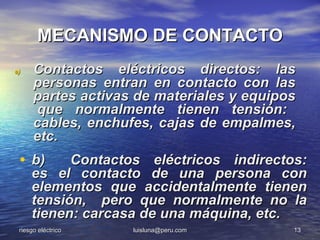

13. MECANISMO DE CONTACTO
a) Contactos eléctricos directos: las
personas entran en contacto con las
partes activas de materiales y equipos
que normalmente tienen tensión:
cables, enchufes, cajas de empalmes,
etc.
• b) Contactos eléctricos indirectos:
es el contacto de una persona con
elementos que accidentalmente tienen
tensión, pero que normalmente no la
tienen: carcasa de una máquina, etc.
riesgo eléctrico luisluna@peru.com 13

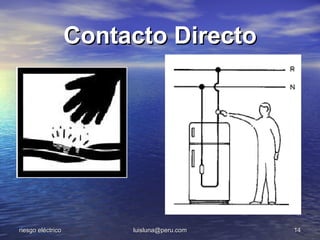

14. Contacto Directo
riesgo eléctrico luisluna@peru.com 14

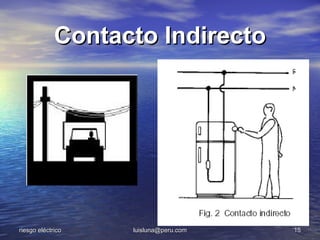

15. Contacto Indirecto
riesgo eléctrico luisluna@peru.com 15

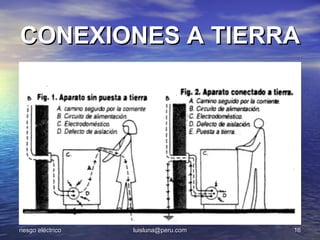

16. CONEXIONES A TIERRA
riesgo eléctrico luisluna@peru.com 16

17. FACTORES DE PROTECCIÓN
CONTRA CONTACTOS
ELÉCTRICOS
Clase A: aplicar medidas preventivas,
destinadas a suprimir el riesgo de contactos
eléctricos entre masas y los elementos
conductores en los que pueda aparecer
tensión peligrosa.
Clase B: consiste en interponer un
dispositivo de corte automático que origina la
desconexión de la instalación defectuosa.
riesgo eléctrico luisluna@peru.com 17

18. Factores Clase A
1. Alejamiento de partes en tensión.
2. Interposición de obstáculos de
seguridad.
3. Protección, recubrimiento y
aislamiento de partes en tensión.
4. Emplear tensiones pequeñas.
5. Desconectar instalaciones
defectuosas.
6. Emplear máquinas con conexiones
de toma a tierra.
riesgo eléctrico luisluna@peru.com 18

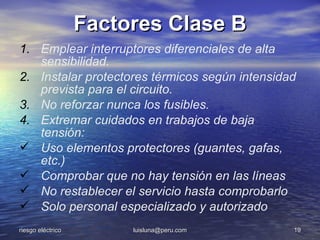

19. Factores Clase B
1. Emplear interruptores diferenciales de alta
sensibilidad.
2. Instalar protectores térmicos según intensidad
prevista para el circuito.
3. No reforzar nunca los fusibles.
4. Extremar cuidados en trabajos de baja
tensión:
 Uso elementos protectores (guantes, gafas,
etc.)
 Comprobar que no hay tensión en las líneas
 No restablecer el servicio hasta comprobarlo
 Solo personal especializado y autorizado
riesgo eléctrico luisluna@peru.com 19

20. LESION POR FLASH
ELÉCTRICO
riesgo eléctrico luisluna@peru.com 20

21. QUEMADURAS POR
ELECTRICIDAD
riesgo eléctrico luisluna@peru.com 21

22. QUEMADURAS POR
ELECTRICIDAD
riesgo eléctrico luisluna@peru.com 22

23. LESIONES CUTANEAS POR
ELECTRICIDAD
riesgo eléctrico luisluna@peru.com 23

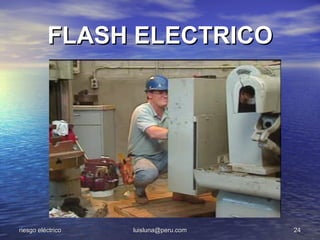

24. FLASH ELECTRICO
riesgo eléctrico luisluna@peru.com 24

25. ACCIDENTE POR ARCO
ELECTRICO
riesgo eléctrico luisluna@peru.com 25

26. GRACIAS POR SU ATENCION
riesgo eléctrico luisluna@peru.com 26
