La resonancia magnética es una técnica de imagen médica que utiliza campos magnéticos y ondas de radio para producir imágenes detalladas de los tejidos blandos y órganos internos sin exponer al paciente a radiaciones ionizantes. El documento describe los componentes principales de un escáner de RM, cómo funciona la máquina, los tipos de imágenes que puede producir y sus aplicaciones clínicas comunes.

1. RADIOLOGÍA DIGITAL
RESONANCIA MAGNÉTICA
CONSUELO BARROSO RECASENS

2. ORGANIZACIÓN DOCENTE
• LUNES 12:30 – 14:30
• 19 DÍAS DE CLASE (x2 Horas)
1º evaluación: Diciembre.
2º Evaluación: Marzo
Evaluación Final: Mayo
Controles sorpresa.
Trabajos expuestos.

3. NORMAS DE CLASE

4. OBJETIVO
Analizar los procedimientos técnicos,
equipos y materiales necesarios para
realizar resonancias magnéticas y obtener
sus registros gráficos en condiciones
adecuadas para su estudio clínico.

5. ¿¿RM??

6. DEFINICIÓN
• Exploración radiológica que permite obtener
imágenes del organismo de forma no invasiva sin
emitir radiaciones ionizantes y en cualquier plano del
espacio.
• Posee la capacidad de diferenciar mejor las
estructuras anatómicas que cualquier otra prueba
radiológicas.
• A la vez se pueden añadir contraste paramagnético
(Gadolinio) para delimitar aún mejor las estructuras.

7. ¿Qué es una imagen de resonancia
magnética?
La formación de la imagen se basa en la capacidad de
los núcleos de absorber ondas RF cuando son
sometidos al efecto de un campo magnético.
La resonancia magnética (RM) es una técnica, para
obtener imágenes útiles en el diagnóstico de
enfermedades. Se basa en el uso de ondas
magnéticas y de radio, por lo que no hay exposición a
los rayos X u otras formas de radiación perjudicial.

10. ¿Cómo funciona un aparato de RM?
El paciente se tumba en el interior de un gran imán de
forma cilíndrica, se aplican a través de su cuerpo ondas de
radio.
Esto produce cambios en la posición de los núcleos de los
átomos del cuerpo, lo que, a su vez, origina otras ondas de
radio.
El aparato capta estas señales y un ordenador las transforma
en imágenes. Estas imágenes dependen de la localización y
fuerza de las señales emitidas.
Nuestro organismo esta compuesto fundamentalmente por
agua y, por tanto, contiene abundantes átomos de
hidrógeno, que se utilizan para crear las imágenes de RM.

11. ¿Cómo se hace una RM?
La RM se puede hacer en régimen de paciente
ambulante; es decir, que se puede marchar a su casa
después de hacerse la prueba.
Es importante permanecer absolutamente inmóvil
durante la exploración y, en algunos casos, como en los
niños, se puede necesitar para ello la administración de
anestesia.
Debido a la exposición a potentes campos magnéticos
durante el procedimiento, se necesita retirar de todas
las joyas o cualquier otro objeto metálico. Se debe
informar la contraindicación si se lleva algún aparato
electrónico, marcapasos o audífonos, así como
cualquier material metálico de sutura, tras
intervenciones quirúrgicas

12. ¿Qué se puede ver con un aparato de
RM?
La mayoría de los tejidos del cuerpo.
Los tejidos con una proporción menor de átomos de
hidrógeno, como los huesos, aparecen oscuros, mientras
que cuando poseen muchos átomos de hidrógeno, como es
el caso de la grasa, se representan mucho más claros.
Si se modifica la frecuencia de las ondas de radio, se pueden
destacar sucesivamente los diferentes tipos de tejidos.
La RM es capaz de obtener imágenes nítidas de partes del
cuerpo que están rodeadas de hueso; por ello, es una
técnica muy útil para estudiar el cerebro y la médula
espinal.
Es una de las mejores técnicas para localizar tumores.

14. ¿Cuál es la diferencia entre una imagen
de RM y una TAC?
Con la RM es posible tomar imágenes casi desde
cualquier ángulo, mientras que con la tomografía
computarizada se obtienen imágenes de cortes
horizontales del cuerpo.
La RM produce, además, imágenes más detalladas de los
órganos y las diferencias entre los tejidos normales y
anormales suelen ser más claras que con el TAC
No utiliza radiaciones ionizantes (que pueden ser
peligrosas), como sí hacen los aparatos de rayos X.

15. ¿Es peligrosa una RM?
Hasta ahora no se conocen riesgos importantes o efectos
secundarios relacionados con la RM. Durante la exploración
el paciente no nota ninguna molestia. La prueba podría
repetirse las veces que sean necesarias sin ningún
inconveniente.
Existe un pequeño riesgo teórico para el feto durante las
primeras 12 semanas del embarazo, por lo que no debería
realizarse una RM a ninguna mujer embarazada durante
ese período de tiempo.
En algunas personas se pueden producir una sensación de
claustrofobia al permanecer durante la prueba encerrados
en un cilindro. Si se teme esta reacción se debe solicitar la
administración de una medicación sedante.
Puede resultar desagradable el ruido que emite la máquina
durante su funcionamiento

16. ¿Para qué se usa la RMN?
• Estudio del Sistema Nervioso Central (SNC)
Clara superioridad a otras pruebas en la detección de tumores del cerebro o
metástasis cerebrales selectivas, así como de enfermedades desmielinizantes
como la esclerosis múltiple, malformaciones arteriovenosas y aneurismas o
dilataciones de los vasos sanguíneos cerebrales, alteraciones congénitas y
adquiridas del SNC y lesiones o enfermedades de la médula espinal, entre otras.
• Estudio del sistema músculo-esquelético
Realizada siempre después del estudio mediante radiología convencional, ha
demostrado de forma espectacular sus posibilidades en la detección de
alteraciones de los meniscos, ligamentos, tendones y cartílagos de las grandes
articulaciones como la rodilla, el hombro, el tobillo o la cadera. En el estudio de los
tumores del esqueleto y de las partes blandas (músculos, etc.) también ha
demostrado ventajas respecto a otras técnicas.
• Estudio del abdomen
Lesiones del hígado, bazo, páncreas, glándulas suprarrenales, riñones y órganos de
la pelvis como los órganos ginecológicos, la vejiga de la orina o la próstata.
• Estudio del tórax
Fundamentalmente de los bronquios y pulmones y del corazón y los grandes vasos

17. COMPONENTES
• SALA DE IMÁN
• SALA DE CONTROL
• SALA TÉCNICA

18. Sala de Imán
Donde se realiza la prueba al paciente
– Puerta blindada con advertencias de seguridad
– Jaula de Faraday: Evitar RF externas
RECOMENDACIONES:
Instalación eléctrica sin oscilaciones
Suelo aislante
Comunicación por ventana con la sala de control
Sistema de refrigeración
Toma de O2, vacío y anhídrido carbónico
Interruptor de emergencia de parada del imán
Zona de almacenaje de bobinas, material de acomodación del
paciente
Material sanitario
Carro de PCR y Anestesia

19. SALA DE CONTROL
• Lugar de trabajo del técnico
• Contacto directo con el paciente( visual y
auditivo)
• Ordenador de control del sistema
• Cámara de visualización del paciente en el
interior
• Archivo de imágenes
• Impresoras Láser.

20. SALA TÉCNICA
• Lugar para los armarios técnicos, móviles y sin
elemento de mando.
• Donde trabajan los técnicos de
mantenimiento
– Armario de control
– Armario del compresor
– Armario de gradientes

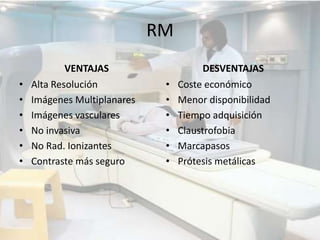

21. RM
VENTAJAS
• Alta Resolución
• Imágenes Multiplanares
• Imágenes vasculares
• No invasiva
• No Rad. Ionizantes
• Contraste más seguro
DESVENTAJAS
• Coste económico
• Menor disponibilidad
• Tiempo adquisición
• Claustrofobia
• Marcapasos
• Prótesis metálicas
