RESONANCIA MAGNÉTICA (RM)
IMAGENOLOGÍA AVANZADA I, II
Rigoberto Meléndez Cuauro
T.S.U. en Electromedicina
Programa de Ingeniería Biomédica
Universidad Nacional Experimental
“Francisco de Miranda”
Santa Ana de Coro, Falcón, Venezuela
MRI
INTRODUCCIÓN

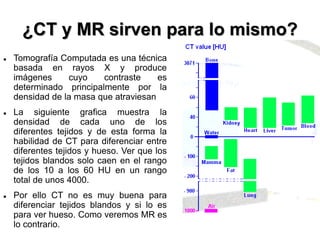

¿CT y MR sirven para lo mismo?
 Tomografía Computada es una técnica
basada en rayos X y produce
imágenes cuyo contraste es
determinado principalmente por la
densidad de la masa que atraviesan
 La siguiente grafica muestra la
densidad de cada uno de los
diferentes tejidos y de esta forma la
habilidad de CT para diferenciar entre
diferentes tejidos y hueso. Ver que los
tejidos blandos solo caen en el rango
de los 10 a los 60 HU en un rango
total de unos 4000.
 Por ello CT no es muy buena para
diferenciar tejidos blandos y si lo es
para ver hueso. Como veremos MR es
lo contrario.

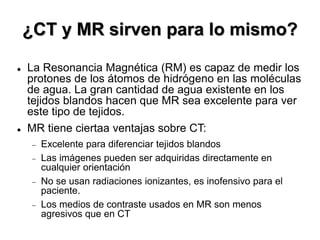

 La Resonancia Magnética (RM) es capaz de medir los
protones de los átomos de hidrógeno en las moléculas
de agua. La gran cantidad de agua existente en los
tejidos blandos hacen que MR sea excelente para ver
este tipo de tejidos.
 MR tiene ciertaa ventajas sobre CT:
 Excelente para diferenciar tejidos blandos
 Las imágenes pueden ser adquiridas directamente en
cualquier orientación
 No se usan radiaciones ionizantes, es inofensivo para el
paciente.
 Los medios de contraste usados en MR son menos
agresivos que en CT
¿CT y MR sirven para lo mismo?

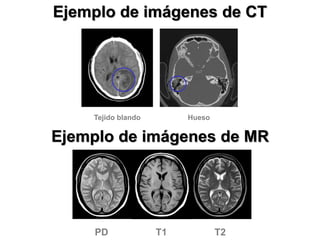

Ejemplo de imágenes de CT
Tejido blando Hueso
T2T1PD
Ejemplo de imágenes de MR
MR CTMR
Buena visualización de tejidos blandos Las fracturas se ven con claridad
Espectro
MRI
TEORÍA
 Las moléculas de agua están constituidas por
dos moléculas de Hidrógeno y una de Oxígeno.
 El átomo de Hidrógeno posee un protón y un
electrón.
 Dicho protón en el núcleo del átomo es quien
proveerá la señal de RM
Protones y su Spin
Molécula de agua
O
H H
Atomo de ´Hidrógeno
Agua
Protón
Protones y su Spin
 Los protones poseen una propiedad llamada
Spin e indica que tienen un momento angular,
están rotando sobre su eje al igual que un
trompo. El spin se representa mediante
un vector que sigue la regla de la
mano derecha.
 Adicionalmente poseen un momento magnético,
quiere decir que generan un campo magnético,
similar a un imán.
Spin
N
S

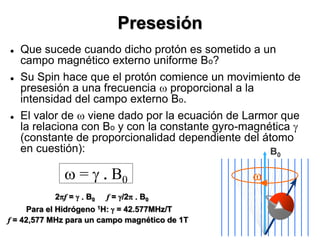

Presesión
 Que sucede cuando dicho protón es sometido a un
campo magnético externo uniforme Bo?
 Su Spin hace que el protón comience un movimiento de
presesión a una frecuencia w proporcional a la
intensidad del campo externo Bo.
 El valor de w viene dado por la ecuación de Larmor que
la relaciona con Bo y con la constante gyro-magnética g
(constante de proporcionalidad dependiente del átomo
en cuestión): B0
w
2pf = g . B0 f = g/2p . B0
Para el Hidrógeno 1H: g = 42.577MHz/T
f = 42,577 MHz para un campo magnético de 1T
w = g . B0

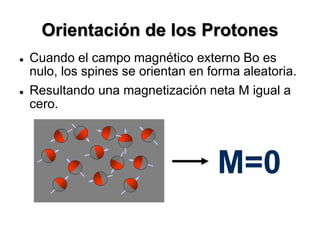

 Cuando el campo magnético externo Bo es
nulo, los spines se orientan en forma aleatoria.
 Resultando una magnetización neta M igual a
cero.
Orientación de los Protones
M=0
 Cuando el campo magnético externo Bo no es nulo, los spines
se orientan en forma paralela o antiparalela al campo Bo.
 Existe una muy pequeña mayoría de ellos que se orientan en
forma paralela a Bo.
 Dicha mayoría crece cuando crece Bo. Es por esto que cuanto
mayor sea el campo externo, mayor será la intensidad de la
señal recibida de los protones por el equipo de MR.
 Ejemplo: en un campo de 1T, si consideramos 2exp106
protones, solo habrá 7!! Capaces de emitir señal.
Orientación de los Protones
S
N
M
m
m
=
m
B0
=

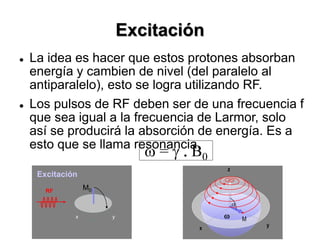

 La idea es hacer que estos protones absorban
energía y cambien de nivel (del paralelo al
antiparalelo), esto se logra utilizando RF.
 Los pulsos de RF deben ser de una frecuencia f
que sea igual a la frecuencia de Larmor, solo
así se producirá la absorción de energía. Es a
esto que se llama resonancia.
Excitación
w = g . B0
RF
Excitación
x y
M0
z
y
x
a
Mw

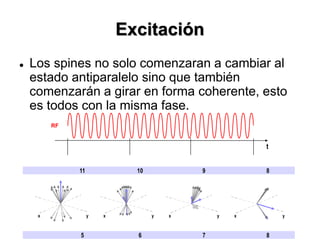

Excitación
 Los spines no solo comenzaran a cambiar al
estado antiparalelo sino que también
comenzarán a girar en forma coherente, esto
es todos con la misma fase.
5 7 86
yx yxyx
t
RF
11 9 810
yx

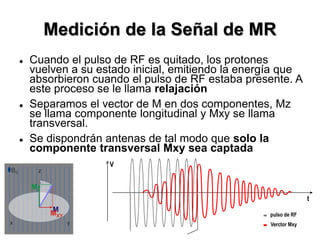

Medición de la Señal de MR
 Cuando el pulso de RF es quitado, los protones
vuelven a su estado inicial, emitiendo la energía que
absorbieron cuando el pulso de RF estaba presente. A
este proceso se le llama relajación
 Separamos el vector de M en dos componentes, Mz
se llama componente longitudinal y Mxy se llama
transversal.
 Se dispondrán antenas de tal modo que solo la
componente transversal Mxy sea captada
z
MZ
M
MXY
B0
yx
V
t
pulso de RF
Verctor Mxy

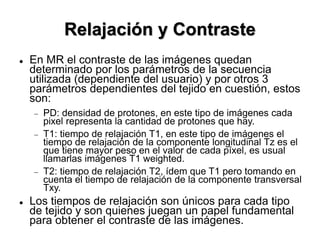

Relajación y Contraste
 En MR el contraste de las imágenes quedan
determinado por los parámetros de la secuencia
utilizada (dependiente del usuario) y por otros 3
parámetros dependientes del tejido en cuestión, estos
son:
 PD: densidad de protones, en este tipo de imágenes cada
pixel representa la cantidad de protones que hay.
 T1: tiempo de relajación T1, en este tipo de imágenes el
tiempo de relajación de la componente longitudinal Tz es el
que tiene mayor peso en el valor de cada píxel, es usual
llamarlas imágenes T1 weighted.
 T2: tiempo de relajación T2, ídem que T1 pero tomando en
cuenta el tiempo de relajación de la componente transversal
Txy.
 Los tiempos de relajación son únicos para cada tipo
de tejido y son quienes juegan un papel fundamental
para obtener el contraste de las imágenes.

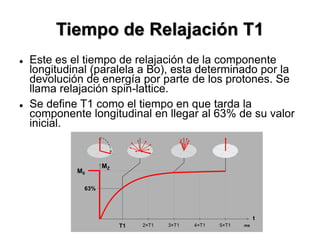

Tiempo de Relajación T1
 Este es el tiempo de relajación de la componente
longitudinal (paralela a Bo), esta determinado por la
devolución de energía por parte de los protones. Se
llama relajación spin-lattice.
 Se define T1 como el tiempo en que tarda la
componente longitudinal en llegar al 63% de su valor
inicial.
63%
MZ
T1 ms3×T1 5×T1
t
2×T1 4×T1
M0
Tiempo de Relajación T1
 Este tiempo T1 es dependiente del tipo de tejido en el que se
encuentren “inmersos” los protones, por dicha razón es
específico del tejido que se esté excitando.
240
ms
809 2500680
63%
100%
Materia blanca
Materia gris
CSF
GrasaMZ
Valores de T1 para
algunos tejidos:
Tejido
T1 [ms]
(a 1.5T)
T1 [ms]
(a 1T)
T1 [ms]
(a 0.2T)
Grasa 260±70250±70200±60
Hígado 490±110420±92228±50
Riñón 650±180587±160393±110
Vaso 778±150680±130398±75
Materia blanca 783±130680±120388±66
Músculo esquelético 863±160730±130370±66
Músculo cardíaco 862±140745±120416±66
Materia gris 917±160809±140492±84
CSF 3000±6002500±5001500±400

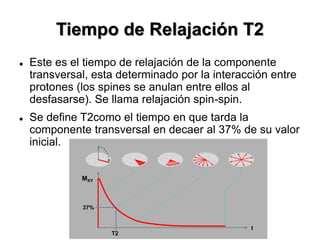

Tiempo de Relajación T2
 Este es el tiempo de relajación de la componente
transversal, esta determinado por la interacción entre
protones (los spines se anulan entre ellos al
desfasarse). Se llama relajación spin-spin.
 Se define T2como el tiempo en que tarda la
componente transversal en decaer al 37% de su valor
inicial.
t
T2
MXY
37%

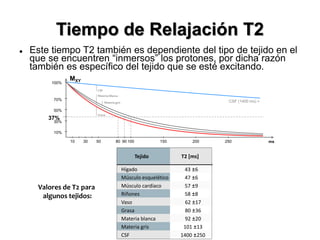

Tiempo de Relajación T2
 Este tiempo T2 también es dependiente del tipo de tejido en el
que se encuentren “inmersos” los protones, por dicha razón
también es específico del tejido que se esté excitando.
Valores de T2 para
algunos tejidos:
CSF (1400 ms) >
37%
10
70%
100%
10%
30 50 100 150 200 250
50%
30%
ms
Materia blanca
CSF
Grasa
Materia gris
9080
MXY
Tejido T2 [ms]
Hígado 43 ±6
Músculo esquelético 47 ±6
Músculo cardíaco 57 ±9
Riñones 58 ±8
Vaso 62 ±17
Grasa 80 ±36
Materia blanca 92 ±20
Materia gris 101 ±13
CSF 1400 ±250
T2T1PD
Ejemplo de Imágenes de MR
MRI
APLICACIÓN

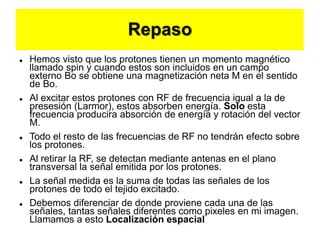

Repaso
 Hemos visto que los protones tienen un momento magnético
llamado spin y cuando estos son incluidos en un campo
externo Bo se obtiene una magnetización neta M en el sentido
de Bo.
 Al excitar estos protones con RF de frecuencia igual a la de
presesión (Larmor), estos absorben energía. Solo esta
frecuencia producira absorción de energía y rotación del vector
M.
 Todo el resto de las frecuencias de RF no tendrán efecto sobre
los protones.
 Al retirar la RF, se detectan mediante antenas en el plano
transversal la señal emitida por los protones.
 La señal medida es la suma de todas las señales de los
protones de todo el tejido excitado.
 Debemos diferenciar de donde proviene cada una de las
señales, tantas señales diferentes como pixeles en mi imagen.
Llamamos a esto Localización espacial

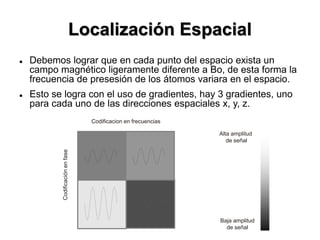

Localización Espacial
 Debemos lograr que en cada punto del espacio exista un
campo magnético ligeramente diferente a Bo, de esta forma la
frecuencia de presesión de los átomos variara en el espacio.
 Esto se logra con el uso de gradientes, hay 3 gradientes, uno
para cada uno de las direcciones espaciales x, y, z.
Codificacion en frecuencias
Codificaciónenfase
Baja amplitud
de señal
Alta amplitud
de señal

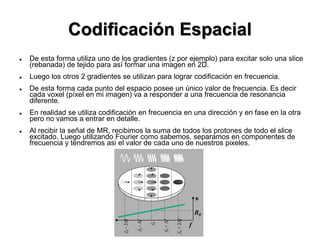

Codificación Espacial
 De esta forma utiliza uno de los gradientes (z por ejemplo) para excitar solo una slice
(rebanada) de tejido para así formar una imagen en 2D.
 Luego los otros 2 gradientes se utilizan para lograr codificación en frecuencia.
 De esta forma cada punto del espacio posee un único valor de frecuencia. Es decir
cada voxel (píxel en mi imagen) va a responder a una frecuencia de resonancia
diferente.
 En realidad se utiliza codificación en frecuencia en una dirección y en fase en la otra
pero no vamos a entrar en detalle.
 Al recibir la señal de MR, recibimos la suma de todos los protones de todo el slice
excitado. Luego utilizando Fourier como sabemos, separamos en componentes de
frecuencia y tendremos asi el valor de cada uno de nuestros pixeles.
f0-2Df
f0-Df
f0
f0+2Df
f0+Df
B0
B
f

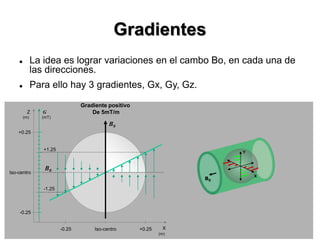

Gradientes
 La idea es lograr variaciones en el cambo Bo, en cada una de
las direcciones.
 Para ello hay 3 gradientes, Gx, Gy, Gz.
X
B0
B0
Gradiente positivo
De 5mT/mZ
Iso-centro-0.25 +0.25
-0.25
+0.25
Iso-centro
(mT)
-1.25
+1.25
G
(m)
(m)
B0
Y
X
Pulsos de RF
 Hemos visto como codificar espacialmente los puntos
de un slice (imagen 2D).
 Pero como seleccionamos un slice?, su posición y su
espesor?
 Puedo hacerlo de 2 formas, aumentando mi gradiente
o variando la frecuencia central de mi pulso de RF.
 Se utilizan pulsos selectivos de RF, esto es funciones
sinc en el tiempo.
t f
Selección del Slice
 Dependiendo que gradiente utilice para hacer la
selección del slice determino la orientación del
mismo:
SAGITAL CORONAL TRANSVERSAL
Gradiente utilizado para
seleccionar el slice:
YX Z
MRI
INSTRUMENTACIÓN

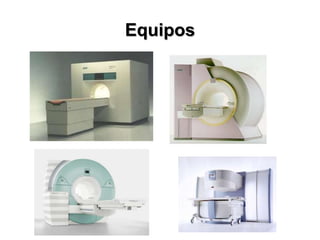

Equipos

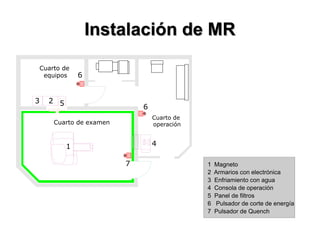

Instalación de MR
1 Magneto
2 Armarios con electrónica
4 Consola de operación
3 Enfriamiento con agua
5 Panel de filtros
1
Cuarto de examen
Cuarto de
equipos
Cuarto de
operación
23
4
5 6
6
7
6 Pulsador de corte de energía
7 Pulsador de Quench

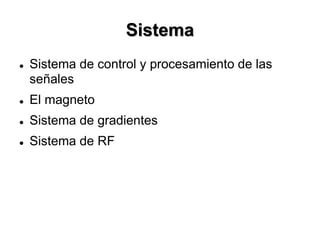

Sistema
 Sistema de control y procesamiento de las
señales
 El magneto
 Sistema de gradientes
 Sistema de RF
Equipo de MR
Diagrama de Bloques
Amp. De
Gradientes
Amplificador
de RF
MSUP
Transmisor Receptor
PC
Sist. de reconstrucción
de imágenes
RFAS
X
Y
Z
Control bobinas
Sistema de
enfriamiento
Pulso de excitación
Pulso de eco de MR
Control de la secuencia
Shim
Mesa del
paciente
Bobinas de
Gradientes
Bobinas
de RF
Bobinas
de Shim
Distribución
de
alimentación
Control
bobinas
de RF
Control
Sistema
 Sistema de control y procesamiento de las
señales
 El magneto
 Sistema de gradientes
 Sistema de RF
Tipos de Magneto
 Permanentes
 aleaciones ferromagnéticas
 Campos no uniformes varía con la
temperatura
 Grandes tamaños, pesados
 B máx. 0.3 T (1 Tesla = 10000 G)
 Resistivos
 Conductores en forma circular por los
que se hace circular corriente.
 Mucha disipación de calor
 B máx. 0.2 T
 Híbridos
 B máx. 0.6 T
B0
B0

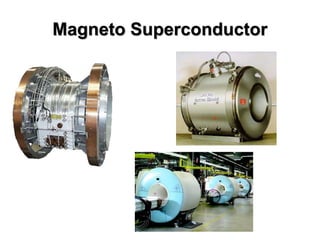

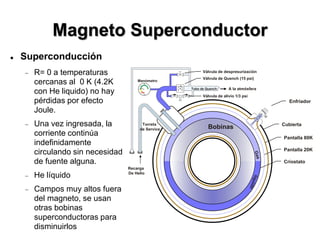

Magneto Superconductor
 Superconducción
 R= 0 a temperaturas
cercanas al 0 K (4.2K
con He liquido) no hay
pérdidas por efecto
Joule.
 Una vez ingresada, la
corriente continúa
indefinidamente
circulando sin necesidad
de fuente alguna.
 He líquido
 Campos muy altos fuera
del magneto, se usan
otras bobinas
superconductoras para
disminuirlos
Enfriador
Pantalla 80K
Pantalla 20K
Bobinas
Recarga
De Helio
Tubo de Quench
Válvula de Quench (15 psi)
Manómetro
Válvula de alivio 1/3 psi
0
-0.5
.5
1
psi
A la atmósfera
Válvula de despresurización
Torreta
de Service
Cubierta
Críostato
Magneto Superconductor
Tipos de Magneto
AltoHorizontal (z)>1.5Superconductor
MedioVertical (y)0.6Híbrido
MedioVertical (y)0.3Permanente
BajoVertical (y)0.2Resistivo
CostoDirección del
campo
Máximo
Campo (T)
Tipo
Sistema
 Sistema de control y procesamiento de las
señales
 El magneto
 Sistema de gradientes
 Sistema de RF

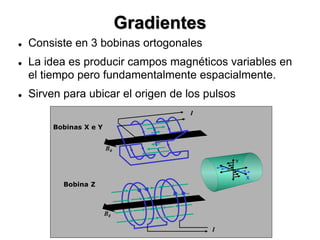

Gradientes
 Consiste en 3 bobinas ortogonales
 La idea es producir campos magnéticos variables en
el tiempo pero fundamentalmente espacialmente.
 Sirven para ubicar el origen de los pulsos
B0
I
B0
I
Bobinas X e Y
Bobina Z
Y
X

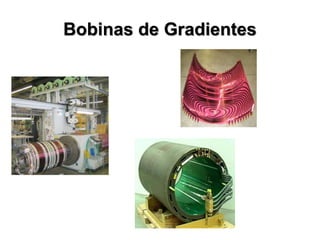

Bobinas de Gradientes
Sistema
 Sistema de control y procesamiento de las
señales
 El magneto
 Sistema de gradientes
 Sistema de RF
El pulso transmisor es calculado y
modulado digitalmente utilizando DSPs,
luego es enviado al transmisor para
convertir dicha señal en analógica a la
frecuencia de RF requerida.
El pulso amplificado es aplicado a la bobina
transmisora para excitar el slice
seleccionado
La bobina transmisora convierte la señal de
tensión en campo electromagnético, dicha
señal de RF interacciona con los protones
como ya vimos.
El pulso analógico de RF entra al
amplificador para incrementar su potencia y
lograr la excitación adecuada en los
protones.
Sistema de RF
 Transmisión:
 Generación de pulsos de RF.
 Amplificación de la señal de RF.
 Transducción V, I a B, E. Uso de antenas
 Adaptación de impedancias en la transmisión (Macheo de
impedancias)
Conversión
Amplif.
de RF
Bobina Transmisora
Generación
de la señal
Digital
Captación:
Luego de la excitación de los protones, la señal de
eco debe ser leída. La bobina receptora debe
estar en la posición correcta para captar la señal
de RF emitida por los protones. Las bobinas
receptoras pueden ser de varios tipos y diseños,
LP, CP, volumétricas, de superficie, etc.
La imagen es enviada al Host que la
despliega en el monitor
La señal obtenida es preamplificada en las
mismas bobinas ya que es muy pequeña,
además se cuenta con electrónica que
permite seleccionar múltiplex bobinas
(canales).
Sistema de RF
La señal es procesada digitalmente y
enviada al Imager, computadora encargada
de hacer los cálculos para la reconstrucción
de la imagen
Pre
Amplif.
Amplif.,
filtrado y
proc.
digital
Analógica
Imager.
 Recepción:
 Captación de pulsos de RF. Uso de antenas especiales lo
mas cercanas posible al cuerpo del paciente.
 Amplificación en las propias bobinas (antenas) de la señal
recibida.
 Amplificacion y filtrado en el módulo de recepción de RF.
 Procesamiento digital y envio al PC de reconstrucción.
Digital

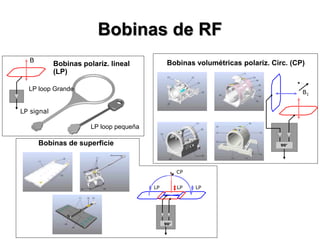

Bobinas de RF
LP loop Grande
LP loop pequeña
LP signal
B
Bobinas polariz. lineal
(LP)
Bobinas volumétricas polariz. Circ. (CP)
B1
90°Bobinas de superficie
90°
LP LP LP
CP

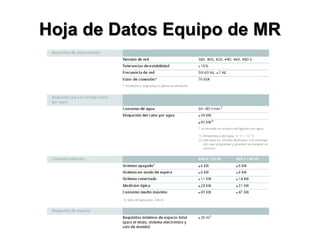

Hoja de Datos Equipo de MR
Hoja de Datos Equipo de MR
Hoja de Datos Equipo de MR
Resonancia Magnética (RM)

Más contenido relacionado

La actualidad más candente

Secuencias y saturacion en irm
Secuencias y saturacion en irmSecuencias y saturacion en irm
Secuencias y saturacion en irm
Univ Peruana Los Andes

Secuencias en RM
Secuencias en RMSecuencias en RM
Secuencias en RM
Nadia Rojas

Calidad imagen en Resonancia Magnética
Calidad imagen en Resonancia MagnéticaCalidad imagen en Resonancia Magnética
Calidad imagen en Resonancia Magnética
Miguel Angel De la Cámara Egea

Claves físicas de la Resonancia Magnetica
Claves físicas de la Resonancia MagneticaClaves físicas de la Resonancia Magnetica
Claves físicas de la Resonancia Magnetica
Miguel Angel De la Cámara Egea

Resonancia nuclear magnetica 885
Resonancia nuclear magnetica 885Resonancia nuclear magnetica 885
Resonancia nuclear magnetica 885
Facundo Gaston Meza

Principios Físicos de las Imagenes por Resonancia Magnética
Principios Físicos de las Imagenes por Resonancia MagnéticaPrincipios Físicos de las Imagenes por Resonancia Magnética
Principios Físicos de las Imagenes por Resonancia Magnética
Nery Josué Perdomo

Resonancia magnética
Resonancia magnéticaResonancia magnética
Resonancia magnética
Crisu Lalala

RM. Secuencias y conceptos básicos
RM. Secuencias y conceptos básicosRM. Secuencias y conceptos básicos
RM. Secuencias y conceptos básicos
Ruth Martín Boizas

Principios de Resonancia Magnética
Principios de Resonancia  Magnética Principios de Resonancia  Magnética
Principios de Resonancia Magnética
Kary Pachacama Sarango

Historia de la Resonancia Magnética
Historia de la Resonancia MagnéticaHistoria de la Resonancia Magnética
Historia de la Resonancia Magnética
Mariano Ruiz Figueroa

Conceptos basicos en tomografia
Conceptos basicos en tomografiaConceptos basicos en tomografia
Conceptos basicos en tomografia
Eduardo Silva

TC MC en Neurorradiologia
TC MC en NeurorradiologiaTC MC en Neurorradiologia
TC MC en Neurorradiologia
Miguel Angel De la Cámara Egea

Tomografia principios fisicos
Tomografia principios fisicosTomografia principios fisicos
Tomografia principios fisicos
Dr. Cesar Peralta Rojas

Fluoroscopía y arco en C
Fluoroscopía y arco en CFluoroscopía y arco en C
Fluoroscopía y arco en C
Oleg Aguirre

Resonancia magnetica
Resonancia magneticaResonancia magnetica
Resonancia magnetica
thesituationboy

6. física del ultrasonido
6. física del ultrasonido6. física del ultrasonido
6. física del ultrasonido
pichina27

Reconstruccion iterativa TC
Reconstruccion iterativa TCReconstruccion iterativa TC
Reconstruccion iterativa TC
cristiancg2005

BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA
BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADABASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA
BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA
Nadia Rojas

Terminología sobre Posiciones Radiológicas
Terminología sobre Posiciones RadiológicasTerminología sobre Posiciones Radiológicas
Terminología sobre Posiciones Radiológicas
Tatiana González P

Tomografia computada
Tomografia computadaTomografia computada
Tomografia computada
Strellitha Cordova


La actualidad más candente (20)

Secuencias y saturacion en irm
Secuencias y saturacion en irmSecuencias y saturacion en irm
Secuencias y saturacion en irm

Secuencias en RM
Secuencias en RMSecuencias en RM
Secuencias en RM

Calidad imagen en Resonancia Magnética
Calidad imagen en Resonancia MagnéticaCalidad imagen en Resonancia Magnética
Calidad imagen en Resonancia Magnética

Claves físicas de la Resonancia Magnetica
Claves físicas de la Resonancia MagneticaClaves físicas de la Resonancia Magnetica
Claves físicas de la Resonancia Magnetica

Resonancia nuclear magnetica 885
Resonancia nuclear magnetica 885Resonancia nuclear magnetica 885
Resonancia nuclear magnetica 885

Principios Físicos de las Imagenes por Resonancia Magnética
Principios Físicos de las Imagenes por Resonancia MagnéticaPrincipios Físicos de las Imagenes por Resonancia Magnética
Principios Físicos de las Imagenes por Resonancia Magnética

Resonancia magnética
Resonancia magnéticaResonancia magnética
Resonancia magnética

RM. Secuencias y conceptos básicos
RM. Secuencias y conceptos básicosRM. Secuencias y conceptos básicos
RM. Secuencias y conceptos básicos

Principios de Resonancia Magnética
Principios de Resonancia  Magnética Principios de Resonancia  Magnética
Principios de Resonancia Magnética

Historia de la Resonancia Magnética
Historia de la Resonancia MagnéticaHistoria de la Resonancia Magnética
Historia de la Resonancia Magnética

Conceptos basicos en tomografia
Conceptos basicos en tomografiaConceptos basicos en tomografia
Conceptos basicos en tomografia

TC MC en Neurorradiologia
TC MC en NeurorradiologiaTC MC en Neurorradiologia
TC MC en Neurorradiologia

Tomografia principios fisicos
Tomografia principios fisicosTomografia principios fisicos
Tomografia principios fisicos

Fluoroscopía y arco en C
Fluoroscopía y arco en CFluoroscopía y arco en C
Fluoroscopía y arco en C

Resonancia magnetica
Resonancia magneticaResonancia magnetica
Resonancia magnetica

6. física del ultrasonido
6. física del ultrasonido6. física del ultrasonido
6. física del ultrasonido

Reconstruccion iterativa TC
Reconstruccion iterativa TCReconstruccion iterativa TC
Reconstruccion iterativa TC

BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA
BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADABASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA
BASES FÍSICAS DE LA TOMOGRAFÍA COMPUTADA

Terminología sobre Posiciones Radiológicas
Terminología sobre Posiciones RadiológicasTerminología sobre Posiciones Radiológicas
Terminología sobre Posiciones Radiológicas

Tomografia computada
Tomografia computadaTomografia computada
Tomografia computada


Similar a Resonancia Magnética (RM)

RESONANCIA MAGNETICA TEMA.ppt
RESONANCIA MAGNETICA  TEMA.pptRESONANCIA MAGNETICA  TEMA.ppt
RESONANCIA MAGNETICA TEMA.ppt
sergioramcas

Irm
IrmIrm
Fundamentos Fisicos de RESONANCIA MN.pptx
Fundamentos Fisicos de RESONANCIA MN.pptxFundamentos Fisicos de RESONANCIA MN.pptx
Fundamentos Fisicos de RESONANCIA MN.pptx
FranciscoJavierHerna773639

2.- PRINCIPIOS FISICOS.pdf
2.- PRINCIPIOS FISICOS.pdf2.- PRINCIPIOS FISICOS.pdf
2.- PRINCIPIOS FISICOS.pdf
sergioramcas

Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL
Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRALIntroducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL
Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL
DAVID LOPEZ

Resonancia Magnética, fundamentos de imagenología.pptx
Resonancia Magnética, fundamentos de imagenología.pptxResonancia Magnética, fundamentos de imagenología.pptx
Resonancia Magnética, fundamentos de imagenología.pptx
JoselynVargasMaldona

Resonancia magnetica nuclear
Resonancia magnetica nuclearResonancia magnetica nuclear
Resonancia magnetica nuclear
Geison Polo

Rmn
RmnRmn
RESONANCIA MEGNETICA (CLASE).ppt
RESONANCIA MEGNETICA (CLASE).pptRESONANCIA MEGNETICA (CLASE).ppt
RESONANCIA MEGNETICA (CLASE).ppt
Sergio Ramirez Castillo

resonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptxresonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptx
NIGEL FERNANDEZ CLAROS

Resonancia magnética nuclear
Resonancia magnética nuclearResonancia magnética nuclear
Resonancia magnética nuclear
Sergio Serment Moreno

Resonancia magnetica
Resonancia magneticaResonancia magnetica
Resonancia magnetica
Alejandra Cork

Bases físicas de la resonancia magnética nuclear
Bases físicas de la resonancia magnética nuclearBases físicas de la resonancia magnética nuclear
Bases físicas de la resonancia magnética nuclear
Aurelio MB

resonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptxresonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptx
NIGEL FERNANDEZ CLAROS

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
GinaMartinezTacuchi

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
citox78

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
gisellaceli

Resonancia magnética
Resonancia magnéticaResonancia magnética
Resonancia magnética
MiyukiJinguji

Capitulo1esonancia magnetica
Capitulo1esonancia magneticaCapitulo1esonancia magnetica
Capitulo1esonancia magnetica
lisbeth

Charla ricardo
Charla ricardoCharla ricardo
Charla ricardo
Ricardo Santamaria


Similar a Resonancia Magnética (RM) (20)

RESONANCIA MAGNETICA TEMA.ppt
RESONANCIA MAGNETICA  TEMA.pptRESONANCIA MAGNETICA  TEMA.ppt
RESONANCIA MAGNETICA TEMA.ppt

Irm
IrmIrm
Irm

Fundamentos Fisicos de RESONANCIA MN.pptx
Fundamentos Fisicos de RESONANCIA MN.pptxFundamentos Fisicos de RESONANCIA MN.pptx
Fundamentos Fisicos de RESONANCIA MN.pptx

2.- PRINCIPIOS FISICOS.pdf
2.- PRINCIPIOS FISICOS.pdf2.- PRINCIPIOS FISICOS.pdf
2.- PRINCIPIOS FISICOS.pdf

Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL
Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRALIntroducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL
Introducción a la Resonancia Magnética Músculo Esquelética: Quiropraxia UCENTRAL

Resonancia Magnética, fundamentos de imagenología.pptx
Resonancia Magnética, fundamentos de imagenología.pptxResonancia Magnética, fundamentos de imagenología.pptx
Resonancia Magnética, fundamentos de imagenología.pptx

Resonancia magnetica nuclear
Resonancia magnetica nuclearResonancia magnetica nuclear
Resonancia magnetica nuclear

Rmn
RmnRmn
Rmn

RESONANCIA MEGNETICA (CLASE).ppt
RESONANCIA MEGNETICA (CLASE).pptRESONANCIA MEGNETICA (CLASE).ppt
RESONANCIA MEGNETICA (CLASE).ppt

resonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptxresonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptx

Resonancia magnética nuclear
Resonancia magnética nuclearResonancia magnética nuclear
Resonancia magnética nuclear

Resonancia magnetica
Resonancia magneticaResonancia magnetica
Resonancia magnetica

Bases físicas de la resonancia magnética nuclear
Bases físicas de la resonancia magnética nuclearBases físicas de la resonancia magnética nuclear
Bases físicas de la resonancia magnética nuclear

resonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptxresonancia-140516183523-phpapp01 (1).pptx
resonancia-140516183523-phpapp01 (1).pptx

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf

2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf
2659-Presentación Electrónica Educativa-2587-1-10-20190603.pdf

Resonancia magnética
Resonancia magnéticaResonancia magnética
Resonancia magnética

Capitulo1esonancia magnetica
Capitulo1esonancia magneticaCapitulo1esonancia magnetica
Capitulo1esonancia magnetica

Charla ricardo
Charla ricardoCharla ricardo
Charla ricardo


Más de Rigoberto José Meléndez Cuauro

Lavado de Manos en el Servicio de Neonatología
Lavado de Manos en el Servicio de NeonatologíaLavado de Manos en el Servicio de Neonatología
Lavado de Manos en el Servicio de Neonatología
Rigoberto José Meléndez Cuauro

Manual de Seguridad y Salud - HUCAVG
Manual de Seguridad y Salud - HUCAVGManual de Seguridad y Salud - HUCAVG
Manual de Seguridad y Salud - HUCAVG
Rigoberto José Meléndez Cuauro

Conceptualización de la Anatomía
Conceptualización de la AnatomíaConceptualización de la Anatomía
Conceptualización de la Anatomía
Rigoberto José Meléndez Cuauro

Transporte de Oxígeno. Tensión Superficial, Surfactante.
Transporte de Oxígeno.  Tensión Superficial, Surfactante.Transporte de Oxígeno.  Tensión Superficial, Surfactante.
Transporte de Oxígeno. Tensión Superficial, Surfactante.
Rigoberto José Meléndez Cuauro

Comunicación Digital
Comunicación DigitalComunicación Digital
Comunicación Digital
Rigoberto José Meléndez Cuauro

Diseño de Ventiladores Mecánicos
Diseño de Ventiladores MecánicosDiseño de Ventiladores Mecánicos
Diseño de Ventiladores Mecánicos
Rigoberto José Meléndez Cuauro

Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)
Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)
Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)
Rigoberto José Meléndez Cuauro

Procedimientos Antimicrobianos en el Ejercicio de la Cirugía
Procedimientos Antimicrobianos en el Ejercicio de la CirugíaProcedimientos Antimicrobianos en el Ejercicio de la Cirugía
Procedimientos Antimicrobianos en el Ejercicio de la Cirugía
Rigoberto José Meléndez Cuauro

Área de Quirófanos
Área de QuirófanosÁrea de Quirófanos
Área de Quirófanos
Rigoberto José Meléndez Cuauro

Glosario de Gestión de Equipo Médico
Glosario de Gestión de Equipo MédicoGlosario de Gestión de Equipo Médico
Glosario de Gestión de Equipo Médico
Rigoberto José Meléndez Cuauro

ECRI INSTITUTE - Monitores Fetales, Parte II
ECRI INSTITUTE - Monitores Fetales, Parte IIECRI INSTITUTE - Monitores Fetales, Parte II
ECRI INSTITUTE - Monitores Fetales, Parte II
Rigoberto José Meléndez Cuauro

ECRI INSTITUTE - Monitores Fetales, Parte I
ECRI INSTITUTE - Monitores Fetales, Parte IECRI INSTITUTE - Monitores Fetales, Parte I
ECRI INSTITUTE - Monitores Fetales, Parte I
Rigoberto José Meléndez Cuauro

Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...
Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...
Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...
Rigoberto José Meléndez Cuauro

ECRI-INSTITUTE - Camas de Parto
ECRI-INSTITUTE - Camas de PartoECRI-INSTITUTE - Camas de Parto
ECRI-INSTITUTE - Camas de Parto
Rigoberto José Meléndez Cuauro

Tema #2. Sensores Resistivos
Tema #2.  Sensores ResistivosTema #2.  Sensores Resistivos
Tema #2. Sensores Resistivos
Rigoberto José Meléndez Cuauro

Tema #3. Sensores de Reactancia Variable y Electromagnéticos
Tema #3.  Sensores de Reactancia Variable y ElectromagnéticosTema #3.  Sensores de Reactancia Variable y Electromagnéticos
Tema #3. Sensores de Reactancia Variable y Electromagnéticos
Rigoberto José Meléndez Cuauro

La industria de Dispositivos Médicos en México
La industria de Dispositivos Médicos en MéxicoLa industria de Dispositivos Médicos en México
La industria de Dispositivos Médicos en México
Rigoberto José Meléndez Cuauro

Sistemas Generalizados de Instrumentación Biomédica
Sistemas Generalizados de Instrumentación BiomédicaSistemas Generalizados de Instrumentación Biomédica
Sistemas Generalizados de Instrumentación Biomédica
Rigoberto José Meléndez Cuauro

Instrumentación Médica. Bioinstrumentación.
Instrumentación Médica.  Bioinstrumentación.Instrumentación Médica.  Bioinstrumentación.
Instrumentación Médica. Bioinstrumentación.
Rigoberto José Meléndez Cuauro

Telemedicina. Generalidades y Áreas de Aplicación Clínica
Telemedicina.  Generalidades y Áreas de Aplicación ClínicaTelemedicina.  Generalidades y Áreas de Aplicación Clínica
Telemedicina. Generalidades y Áreas de Aplicación Clínica
Rigoberto José Meléndez Cuauro


Más de Rigoberto José Meléndez Cuauro (20)

Lavado de Manos en el Servicio de Neonatología
Lavado de Manos en el Servicio de NeonatologíaLavado de Manos en el Servicio de Neonatología
Lavado de Manos en el Servicio de Neonatología

Manual de Seguridad y Salud - HUCAVG
Manual de Seguridad y Salud - HUCAVGManual de Seguridad y Salud - HUCAVG
Manual de Seguridad y Salud - HUCAVG

Conceptualización de la Anatomía
Conceptualización de la AnatomíaConceptualización de la Anatomía
Conceptualización de la Anatomía

Transporte de Oxígeno. Tensión Superficial, Surfactante.
Transporte de Oxígeno.  Tensión Superficial, Surfactante.Transporte de Oxígeno.  Tensión Superficial, Surfactante.
Transporte de Oxígeno. Tensión Superficial, Surfactante.

Comunicación Digital
Comunicación DigitalComunicación Digital
Comunicación Digital

Diseño de Ventiladores Mecánicos
Diseño de Ventiladores MecánicosDiseño de Ventiladores Mecánicos
Diseño de Ventiladores Mecánicos

Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)
Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)
Infografía: Las TIC en los Sistemas de Educación a Distancia (SEaD)

Procedimientos Antimicrobianos en el Ejercicio de la Cirugía
Procedimientos Antimicrobianos en el Ejercicio de la CirugíaProcedimientos Antimicrobianos en el Ejercicio de la Cirugía
Procedimientos Antimicrobianos en el Ejercicio de la Cirugía

Área de Quirófanos
Área de QuirófanosÁrea de Quirófanos
Área de Quirófanos

Glosario de Gestión de Equipo Médico
Glosario de Gestión de Equipo MédicoGlosario de Gestión de Equipo Médico
Glosario de Gestión de Equipo Médico

ECRI INSTITUTE - Monitores Fetales, Parte II
ECRI INSTITUTE - Monitores Fetales, Parte IIECRI INSTITUTE - Monitores Fetales, Parte II
ECRI INSTITUTE - Monitores Fetales, Parte II

ECRI INSTITUTE - Monitores Fetales, Parte I
ECRI INSTITUTE - Monitores Fetales, Parte IECRI INSTITUTE - Monitores Fetales, Parte I
ECRI INSTITUTE - Monitores Fetales, Parte I

Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...
Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...
Validación del Desempeño de los Dispositivos Médicos, Una Mirada desde la Ing...

ECRI-INSTITUTE - Camas de Parto
ECRI-INSTITUTE - Camas de PartoECRI-INSTITUTE - Camas de Parto
ECRI-INSTITUTE - Camas de Parto

Tema #2. Sensores Resistivos
Tema #2.  Sensores ResistivosTema #2.  Sensores Resistivos
Tema #2. Sensores Resistivos

Tema #3. Sensores de Reactancia Variable y Electromagnéticos
Tema #3.  Sensores de Reactancia Variable y ElectromagnéticosTema #3.  Sensores de Reactancia Variable y Electromagnéticos
Tema #3. Sensores de Reactancia Variable y Electromagnéticos

La industria de Dispositivos Médicos en México
La industria de Dispositivos Médicos en MéxicoLa industria de Dispositivos Médicos en México
La industria de Dispositivos Médicos en México

Sistemas Generalizados de Instrumentación Biomédica
Sistemas Generalizados de Instrumentación BiomédicaSistemas Generalizados de Instrumentación Biomédica
Sistemas Generalizados de Instrumentación Biomédica

Instrumentación Médica. Bioinstrumentación.
Instrumentación Médica.  Bioinstrumentación.Instrumentación Médica.  Bioinstrumentación.
Instrumentación Médica. Bioinstrumentación.

Telemedicina. Generalidades y Áreas de Aplicación Clínica
Telemedicina.  Generalidades y Áreas de Aplicación ClínicaTelemedicina.  Generalidades y Áreas de Aplicación Clínica
Telemedicina. Generalidades y Áreas de Aplicación Clínica


Último

PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS
PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOSPPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS
PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS
DEERVIDEOZ

10 Momentos de inercia, para secciones de
10 Momentos de inercia, para secciones de10 Momentos de inercia, para secciones de
10 Momentos de inercia, para secciones de
PieroGuerrero3

PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdfPIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
Carlos Delgado

PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptxPROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
SimonGarragateNavarr

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................
diegocosta06msncom

Tipos de organigramas de una empresa.pdf
Tipos de organigramas de una empresa.pdfTipos de organigramas de una empresa.pdf
Tipos de organigramas de una empresa.pdf
jhonleon55

Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf
Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdfMetodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf
Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf
renzovalverdet

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT
DamianAlfaroFlores

Operaciones con funciones y composicion de funciones.pdf
Operaciones con funciones y composicion de funciones.pdfOperaciones con funciones y composicion de funciones.pdf
Operaciones con funciones y composicion de funciones.pdf
ArturoBecerril7

Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdf
Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdfTeorema de divergencia de Gauss SEMANA 17 SESION 2.pdf
Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdf
ssuserc3ef96

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ANGGELA ESCOBAR

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01
EdwinAcosta73

SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx
SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptxSUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx
SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx
JuanCarlosHuaccePrad

BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...
BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...
BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...
AK47

Arquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del MarArquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del Mar
Juan Luis Menares, Arquitecto

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3
giovannisacsa

LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdfLIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
JuliaCamilo6

ALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdfALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdf
marlonA4

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
arbuenolazo

capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
jhosmel5


Último (20)

PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS
PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOSPPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS
PPT COORPORACION ACEROS AREQUIPAS DEL CURSO DE GESTION POR PROCESOS

10 Momentos de inercia, para secciones de
10 Momentos de inercia, para secciones de10 Momentos de inercia, para secciones de
10 Momentos de inercia, para secciones de

PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdfPIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf

PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptxPROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx
PROPIEDADES FÍSICAS Y QUÍMICAS ALDEHÍDOS Y CETONAS.pptx

Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................Trabajo fisica 2.0.pptx.................
Trabajo fisica 2.0.pptx.................

Tipos de organigramas de una empresa.pdf
Tipos de organigramas de una empresa.pdfTipos de organigramas de una empresa.pdf
Tipos de organigramas de una empresa.pdf

Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf
Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdfMetodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf
Metodo_de_Evaluacion_de_Pavimentos_PCI_P.pdf

Diapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVTDiapositivas-Diseño-de-Afirmado en caminos de BVT
Diapositivas-Diseño-de-Afirmado en caminos de BVT

Operaciones con funciones y composicion de funciones.pdf
Operaciones con funciones y composicion de funciones.pdfOperaciones con funciones y composicion de funciones.pdf
Operaciones con funciones y composicion de funciones.pdf

Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdf
Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdfTeorema de divergencia de Gauss SEMANA 17 SESION 2.pdf
Teorema de divergencia de Gauss SEMANA 17 SESION 2.pdf

ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdfELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf
ELECTROFORESIS DE ADN (POLYQUETOS Y BACTERIAS).pdf

Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01Revista de electrónica digital del CIP 01
Revista de electrónica digital del CIP 01

SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx
SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptxSUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx
SUBLEVEL CAVING ROBOCON SERVICIOS SAC.pptx

BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...
BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...
BBW Girls Call Noida 9873940964 Provide Best And Top Girl Service And No1 in ...

Arquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del MarArquitecto Rectificación de deslindes Viña del Mar
Arquitecto Rectificación de deslindes Viña del Mar

Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3Proyecto Final - Cálculo Aplicado a la Física 3
Proyecto Final - Cálculo Aplicado a la Física 3

LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdfLIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf
LIBRO ACERCA DE LA TOPOGRAFIA APLICADA.pdf

ALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdfALGAE TORCH INFORMEcon datos de los rios.pdf
ALGAE TORCH INFORMEcon datos de los rios.pdf

Modelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdfModelos de dispersión y distribución de contaminantes en el ambiente.pdf
Modelos de dispersión y distribución de contaminantes en el ambiente.pdf

capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...
capacitación IPERC_ 2024 sobre correcto rellenado de esta herramienta de gest...


Resonancia Magnética (RM)

  • 1. RESONANCIA MAGNÉTICA (RM) IMAGENOLOGÍA AVANZADA I, II Rigoberto Meléndez Cuauro T.S.U. en Electromedicina Programa de Ingeniería Biomédica Universidad Nacional Experimental “Francisco de Miranda” Santa Ana de Coro, Falcón, Venezuela
  • 3. ¿CT y MR sirven para lo mismo?  Tomografía Computada es una técnica basada en rayos X y produce imágenes cuyo contraste es determinado principalmente por la densidad de la masa que atraviesan  La siguiente grafica muestra la densidad de cada uno de los diferentes tejidos y de esta forma la habilidad de CT para diferenciar entre diferentes tejidos y hueso. Ver que los tejidos blandos solo caen en el rango de los 10 a los 60 HU en un rango total de unos 4000.  Por ello CT no es muy buena para diferenciar tejidos blandos y si lo es para ver hueso. Como veremos MR es lo contrario.
  • 4.  La Resonancia Magnética (RM) es capaz de medir los protones de los átomos de hidrógeno en las moléculas de agua. La gran cantidad de agua existente en los tejidos blandos hacen que MR sea excelente para ver este tipo de tejidos.  MR tiene ciertaa ventajas sobre CT:  Excelente para diferenciar tejidos blandos  Las imágenes pueden ser adquiridas directamente en cualquier orientación  No se usan radiaciones ionizantes, es inofensivo para el paciente.  Los medios de contraste usados en MR son menos agresivos que en CT ¿CT y MR sirven para lo mismo?
  • 5. Ejemplo de imágenes de CT Tejido blando Hueso T2T1PD Ejemplo de imágenes de MR
  • 7. Buena visualización de tejidos blandos Las fracturas se ven con claridad
  • 10.  Las moléculas de agua están constituidas por dos moléculas de Hidrógeno y una de Oxígeno.  El átomo de Hidrógeno posee un protón y un electrón.  Dicho protón en el núcleo del átomo es quien proveerá la señal de RM Protones y su Spin Molécula de agua O H H Atomo de ´Hidrógeno Agua Protón
  • 11. Protones y su Spin  Los protones poseen una propiedad llamada Spin e indica que tienen un momento angular, están rotando sobre su eje al igual que un trompo. El spin se representa mediante un vector que sigue la regla de la mano derecha.  Adicionalmente poseen un momento magnético, quiere decir que generan un campo magnético, similar a un imán. Spin N S
  • 12. Presesión  Que sucede cuando dicho protón es sometido a un campo magnético externo uniforme Bo?  Su Spin hace que el protón comience un movimiento de presesión a una frecuencia w proporcional a la intensidad del campo externo Bo.  El valor de w viene dado por la ecuación de Larmor que la relaciona con Bo y con la constante gyro-magnética g (constante de proporcionalidad dependiente del átomo en cuestión): B0 w 2pf = g . B0 f = g/2p . B0 Para el Hidrógeno 1H: g = 42.577MHz/T f = 42,577 MHz para un campo magnético de 1T w = g . B0
  • 13.  Cuando el campo magnético externo Bo es nulo, los spines se orientan en forma aleatoria.  Resultando una magnetización neta M igual a cero. Orientación de los Protones M=0
  • 14.  Cuando el campo magnético externo Bo no es nulo, los spines se orientan en forma paralela o antiparalela al campo Bo.  Existe una muy pequeña mayoría de ellos que se orientan en forma paralela a Bo.  Dicha mayoría crece cuando crece Bo. Es por esto que cuanto mayor sea el campo externo, mayor será la intensidad de la señal recibida de los protones por el equipo de MR.  Ejemplo: en un campo de 1T, si consideramos 2exp106 protones, solo habrá 7!! Capaces de emitir señal. Orientación de los Protones S N M m m = m B0 =
  • 15.  La idea es hacer que estos protones absorban energía y cambien de nivel (del paralelo al antiparalelo), esto se logra utilizando RF.  Los pulsos de RF deben ser de una frecuencia f que sea igual a la frecuencia de Larmor, solo así se producirá la absorción de energía. Es a esto que se llama resonancia. Excitación w = g . B0 RF Excitación x y M0 z y x a Mw
  • 16. Excitación  Los spines no solo comenzaran a cambiar al estado antiparalelo sino que también comenzarán a girar en forma coherente, esto es todos con la misma fase. 5 7 86 yx yxyx t RF 11 9 810 yx
  • 17. Medición de la Señal de MR  Cuando el pulso de RF es quitado, los protones vuelven a su estado inicial, emitiendo la energía que absorbieron cuando el pulso de RF estaba presente. A este proceso se le llama relajación  Separamos el vector de M en dos componentes, Mz se llama componente longitudinal y Mxy se llama transversal.  Se dispondrán antenas de tal modo que solo la componente transversal Mxy sea captada z MZ M MXY B0 yx V t pulso de RF Verctor Mxy
  • 18. Relajación y Contraste  En MR el contraste de las imágenes quedan determinado por los parámetros de la secuencia utilizada (dependiente del usuario) y por otros 3 parámetros dependientes del tejido en cuestión, estos son:  PD: densidad de protones, en este tipo de imágenes cada pixel representa la cantidad de protones que hay.  T1: tiempo de relajación T1, en este tipo de imágenes el tiempo de relajación de la componente longitudinal Tz es el que tiene mayor peso en el valor de cada píxel, es usual llamarlas imágenes T1 weighted.  T2: tiempo de relajación T2, ídem que T1 pero tomando en cuenta el tiempo de relajación de la componente transversal Txy.  Los tiempos de relajación son únicos para cada tipo de tejido y son quienes juegan un papel fundamental para obtener el contraste de las imágenes.
  • 19. Tiempo de Relajación T1  Este es el tiempo de relajación de la componente longitudinal (paralela a Bo), esta determinado por la devolución de energía por parte de los protones. Se llama relajación spin-lattice.  Se define T1 como el tiempo en que tarda la componente longitudinal en llegar al 63% de su valor inicial. 63% MZ T1 ms3×T1 5×T1 t 2×T1 4×T1 M0
  • 20. Tiempo de Relajación T1  Este tiempo T1 es dependiente del tipo de tejido en el que se encuentren “inmersos” los protones, por dicha razón es específico del tejido que se esté excitando. 240 ms 809 2500680 63% 100% Materia blanca Materia gris CSF GrasaMZ Valores de T1 para algunos tejidos: Tejido T1 [ms] (a 1.5T) T1 [ms] (a 1T) T1 [ms] (a 0.2T) Grasa 260±70250±70200±60 Hígado 490±110420±92228±50 Riñón 650±180587±160393±110 Vaso 778±150680±130398±75 Materia blanca 783±130680±120388±66 Músculo esquelético 863±160730±130370±66 Músculo cardíaco 862±140745±120416±66 Materia gris 917±160809±140492±84 CSF 3000±6002500±5001500±400
  • 21. Tiempo de Relajación T2  Este es el tiempo de relajación de la componente transversal, esta determinado por la interacción entre protones (los spines se anulan entre ellos al desfasarse). Se llama relajación spin-spin.  Se define T2como el tiempo en que tarda la componente transversal en decaer al 37% de su valor inicial. t T2 MXY 37%
  • 22. Tiempo de Relajación T2  Este tiempo T2 también es dependiente del tipo de tejido en el que se encuentren “inmersos” los protones, por dicha razón también es específico del tejido que se esté excitando. Valores de T2 para algunos tejidos: CSF (1400 ms) > 37% 10 70% 100% 10% 30 50 100 150 200 250 50% 30% ms Materia blanca CSF Grasa Materia gris 9080 MXY Tejido T2 [ms] Hígado 43 ±6 Músculo esquelético 47 ±6 Músculo cardíaco 57 ±9 Riñones 58 ±8 Vaso 62 ±17 Grasa 80 ±36 Materia blanca 92 ±20 Materia gris 101 ±13 CSF 1400 ±250
  • 25. Repaso  Hemos visto que los protones tienen un momento magnético llamado spin y cuando estos son incluidos en un campo externo Bo se obtiene una magnetización neta M en el sentido de Bo.  Al excitar estos protones con RF de frecuencia igual a la de presesión (Larmor), estos absorben energía. Solo esta frecuencia producira absorción de energía y rotación del vector M.  Todo el resto de las frecuencias de RF no tendrán efecto sobre los protones.  Al retirar la RF, se detectan mediante antenas en el plano transversal la señal emitida por los protones.  La señal medida es la suma de todas las señales de los protones de todo el tejido excitado.  Debemos diferenciar de donde proviene cada una de las señales, tantas señales diferentes como pixeles en mi imagen. Llamamos a esto Localización espacial
  • 26. Localización Espacial  Debemos lograr que en cada punto del espacio exista un campo magnético ligeramente diferente a Bo, de esta forma la frecuencia de presesión de los átomos variara en el espacio.  Esto se logra con el uso de gradientes, hay 3 gradientes, uno para cada uno de las direcciones espaciales x, y, z. Codificacion en frecuencias Codificaciónenfase Baja amplitud de señal Alta amplitud de señal
  • 27. Codificación Espacial  De esta forma utiliza uno de los gradientes (z por ejemplo) para excitar solo una slice (rebanada) de tejido para así formar una imagen en 2D.  Luego los otros 2 gradientes se utilizan para lograr codificación en frecuencia.  De esta forma cada punto del espacio posee un único valor de frecuencia. Es decir cada voxel (píxel en mi imagen) va a responder a una frecuencia de resonancia diferente.  En realidad se utiliza codificación en frecuencia en una dirección y en fase en la otra pero no vamos a entrar en detalle.  Al recibir la señal de MR, recibimos la suma de todos los protones de todo el slice excitado. Luego utilizando Fourier como sabemos, separamos en componentes de frecuencia y tendremos asi el valor de cada uno de nuestros pixeles. f0-2Df f0-Df f0 f0+2Df f0+Df B0 B f
  • 28. Gradientes  La idea es lograr variaciones en el cambo Bo, en cada una de las direcciones.  Para ello hay 3 gradientes, Gx, Gy, Gz. X B0 B0 Gradiente positivo De 5mT/mZ Iso-centro-0.25 +0.25 -0.25 +0.25 Iso-centro (mT) -1.25 +1.25 G (m) (m) B0 Y X
  • 29. Pulsos de RF  Hemos visto como codificar espacialmente los puntos de un slice (imagen 2D).  Pero como seleccionamos un slice?, su posición y su espesor?  Puedo hacerlo de 2 formas, aumentando mi gradiente o variando la frecuencia central de mi pulso de RF.  Se utilizan pulsos selectivos de RF, esto es funciones sinc en el tiempo. t f
  • 30. Selección del Slice  Dependiendo que gradiente utilice para hacer la selección del slice determino la orientación del mismo: SAGITAL CORONAL TRANSVERSAL Gradiente utilizado para seleccionar el slice: YX Z
  • 33. Instalación de MR 1 Magneto 2 Armarios con electrónica 4 Consola de operación 3 Enfriamiento con agua 5 Panel de filtros 1 Cuarto de examen Cuarto de equipos Cuarto de operación 23 4 5 6 6 7 6 Pulsador de corte de energía 7 Pulsador de Quench
  • 34. Sistema  Sistema de control y procesamiento de las señales  El magneto  Sistema de gradientes  Sistema de RF
  • 35. Equipo de MR Diagrama de Bloques Amp. De Gradientes Amplificador de RF MSUP Transmisor Receptor PC Sist. de reconstrucción de imágenes RFAS X Y Z Control bobinas Sistema de enfriamiento Pulso de excitación Pulso de eco de MR Control de la secuencia Shim Mesa del paciente Bobinas de Gradientes Bobinas de RF Bobinas de Shim Distribución de alimentación Control bobinas de RF Control
  • 36. Sistema  Sistema de control y procesamiento de las señales  El magneto  Sistema de gradientes  Sistema de RF
  • 37. Tipos de Magneto  Permanentes  aleaciones ferromagnéticas  Campos no uniformes varía con la temperatura  Grandes tamaños, pesados  B máx. 0.3 T (1 Tesla = 10000 G)  Resistivos  Conductores en forma circular por los que se hace circular corriente.  Mucha disipación de calor  B máx. 0.2 T  Híbridos  B máx. 0.6 T B0 B0
  • 38. Magneto Superconductor  Superconducción  R= 0 a temperaturas cercanas al 0 K (4.2K con He liquido) no hay pérdidas por efecto Joule.  Una vez ingresada, la corriente continúa indefinidamente circulando sin necesidad de fuente alguna.  He líquido  Campos muy altos fuera del magneto, se usan otras bobinas superconductoras para disminuirlos Enfriador Pantalla 80K Pantalla 20K Bobinas Recarga De Helio Tubo de Quench Válvula de Quench (15 psi) Manómetro Válvula de alivio 1/3 psi 0 -0.5 .5 1 psi A la atmósfera Válvula de despresurización Torreta de Service Cubierta Críostato
  • 40. Tipos de Magneto AltoHorizontal (z)>1.5Superconductor MedioVertical (y)0.6Híbrido MedioVertical (y)0.3Permanente BajoVertical (y)0.2Resistivo CostoDirección del campo Máximo Campo (T) Tipo
  • 41. Sistema  Sistema de control y procesamiento de las señales  El magneto  Sistema de gradientes  Sistema de RF
  • 42. Gradientes  Consiste en 3 bobinas ortogonales  La idea es producir campos magnéticos variables en el tiempo pero fundamentalmente espacialmente.  Sirven para ubicar el origen de los pulsos B0 I B0 I Bobinas X e Y Bobina Z Y X
  • 44. Sistema  Sistema de control y procesamiento de las señales  El magneto  Sistema de gradientes  Sistema de RF
  • 45. El pulso transmisor es calculado y modulado digitalmente utilizando DSPs, luego es enviado al transmisor para convertir dicha señal en analógica a la frecuencia de RF requerida. El pulso amplificado es aplicado a la bobina transmisora para excitar el slice seleccionado La bobina transmisora convierte la señal de tensión en campo electromagnético, dicha señal de RF interacciona con los protones como ya vimos. El pulso analógico de RF entra al amplificador para incrementar su potencia y lograr la excitación adecuada en los protones. Sistema de RF  Transmisión:  Generación de pulsos de RF.  Amplificación de la señal de RF.  Transducción V, I a B, E. Uso de antenas  Adaptación de impedancias en la transmisión (Macheo de impedancias) Conversión Amplif. de RF Bobina Transmisora Generación de la señal Digital
  • 46. Captación: Luego de la excitación de los protones, la señal de eco debe ser leída. La bobina receptora debe estar en la posición correcta para captar la señal de RF emitida por los protones. Las bobinas receptoras pueden ser de varios tipos y diseños, LP, CP, volumétricas, de superficie, etc. La imagen es enviada al Host que la despliega en el monitor La señal obtenida es preamplificada en las mismas bobinas ya que es muy pequeña, además se cuenta con electrónica que permite seleccionar múltiplex bobinas (canales). Sistema de RF La señal es procesada digitalmente y enviada al Imager, computadora encargada de hacer los cálculos para la reconstrucción de la imagen Pre Amplif. Amplif., filtrado y proc. digital Analógica Imager.  Recepción:  Captación de pulsos de RF. Uso de antenas especiales lo mas cercanas posible al cuerpo del paciente.  Amplificación en las propias bobinas (antenas) de la señal recibida.  Amplificacion y filtrado en el módulo de recepción de RF.  Procesamiento digital y envio al PC de reconstrucción. Digital
  • 47. Bobinas de RF LP loop Grande LP loop pequeña LP signal B Bobinas polariz. lineal (LP) Bobinas volumétricas polariz. Circ. (CP) B1 90°Bobinas de superficie 90° LP LP LP CP
  • 48. Hoja de Datos Equipo de MR
  • 49. Hoja de Datos Equipo de MR
  • 50. Hoja de Datos Equipo de MR
