Utilización de medicina nuclear

1. La Cámara
Gamma
Resignificación de un
Producto
Soraya Ileana Pinto Álvarez

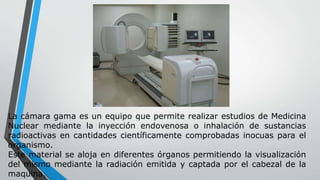

2. La cámara gama es un equipo que permite realizar estudios de Medicina
Nuclear mediante la inyección endovenosa o inhalación de sustancias
radioactivas en cantidades científicamente comprobadas inocuas para el
organismo.
Este material se aloja en diferentes órganos permitiendo la visualización
del mismo mediante la radiación emitida y captada por el cabezal de la
maquina.

3. Existen distintos marcadores específicos para cada órgano, de tal manera que se pueden
realizar estudios en distintas especialidades.
 ESTUDIOS CARDIOLÓGICOS: Se utilizan para la detección en forma temprana de
enfermedades, evaluar tratamientos específicos, y determinar el pronostico de una
enfermedad.
 ESTUDIOS ÓSEOS: Muy utilizados para el seguimiento de pacientes con cáncer, para
determinar la presencia de metástasis en los huesos durante el curso de su
enfermedad, o para evaluar la respuesta luego de los tratamientos quimioterápicos.
 ESTUDIOS RENALES: En aquellos pacientes con problemas renales se realizan estos
estudios fundamentalmente para observar la funcionalidad de estos órganos, o para
estudiar la morfología de los mismos luego de enfermedades que los afecten
directamente.
 ESTUDIOS PULMONARES: Utilizados principalmente en caso de pacientes internados
con problemas respiratorios graves, para diagnosticar una enfermedad aguda pasible
de un tratamiento de urgencia.
 ESTUDIOS DIGESTIVOS: Especialmente usados para investigar el sitio de un
sangrado agudo, cuando es difícil determinarlo por otros métodos, o muy solicitado en
pediatría, para la búsqueda del divertículo de Meckel.

4. ¿Cómo surge la cámara
gamma?
¿Qué ciencias y tecnologías
utiliza?

5. RADIACTIVIDAD NUCLEAR
• En 1896 Henri Becquerel (Francés) encontró que una
pieza de un mineral que contenía uranio podía producir
imágenes suyas en una película fotográfica, en
completa ausencia de la luz.
• El atribuyo este fenómeno a emisión espontanea de
radiación del Uranio y que bautizo como radiactividad.
• En 1898, los esposos Curie descubren dos nuevos
elementos radiactivos: radio y polonio.
• Las emisiones radiactivas no se veían afectadas por las
reacciones químicas o cambios de presión o
temperatura deben ser cambios en los núcleos
atómicos.

6. Los componentes de la gamma cámara son:
El cabezal: que esta constituido por los colimadores, el cristal de centelleo y los tubos foto
multiplicadores, además de una computadora que se encarga de procesar los datos del paciente.
Cantry: Sistema mecánico que permite girar a los detectores, los cuales están anclados en el gantry
directamente o por medio de brazos
Detectores: Detectan las partículas gamma por medio de un cristal de Nal(Tl) y de los tubos
foto multiplicadores. El detector esta blindado con plomo para evitar la entrada de radiación externa.
Cristales de Nal(Tl): Posee grosores variables (6.35mm o 16mm ),pueden ser circulares o rectangulares
y tener diámetros de 15 a 50 cm. Son higiroscópicos, sumamente frágiles y sensibles.
Tubos fotomultiplicadores: Contienen circuitos electrónicos en cátodos, dinodos y ánodos, los cuales
incrementan el voltaje eléctrico producido por las señales luminosas del cristal , los tubos foto
multiplicadores se encuentran adosados a la cara interna del cristal.
Espectrómetro: Acepta la mayor cantidad de cuentas sin dispersión y rechaza la mayor cantidad posible
de cuentas dispersas por medio de la configuración de una ventana en la que se procesan y visualizan los
rayos gamma cuya energía se encuentre por encima del umbral inferior y por debajo del umbral superior
de la ventana.
Colimadores: son elementos intercambiables plomados que reposan sobre el cristal de lNa(Tl) cubriendo
la totalidad de su cara exterior. Contiene un conjunto de agujeros distribuidos en forma geométrica , los
tabiques plomados entre cada agujero se conocen como septa .Su función principal es la de seleccionar y
permitir el paso de aquellos fotones que no son absorbidos por las paredes de plomo. La importancia de
los colimadores radica en que determinan la calidad de la imagen final obtenida en la cámara gama.
Camillas: Deben estar suspendidas en el aire, paralelas al detector y hechas de un material que atenúe
muy poco la radiación gamma.
Computadoras de adquisición, work station y unidades de revisión: Utilizadas para adquirir,
procesar, almacenar y presentar los datos provenientes del paciente.

8. La Cámara
Gamma es
parte de la
medicina
nuclear
https://www.nibib.nih.gov
/sites/default/files/Medicin
a%20Nuclear.pdf

9. Física Química
Informática
Biología
Ciencias que intervienen en la Cámara
Gamma
