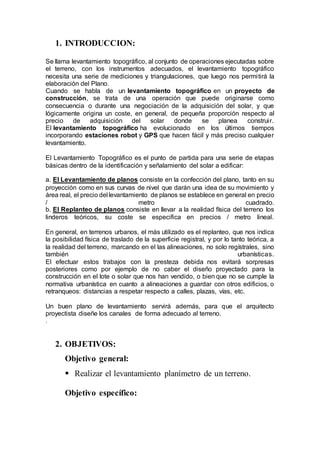

1. 1. INTRODUCCION:
Se llama levantamiento topográfico, al conjunto de operaciones ejecutadas sobre
el terreno, con los instrumentos adecuados, el levantamiento topográfico
necesita una serie de mediciones y triangulaciones, que luego nos permitirá la
elaboración del Plano.
Cuando se habla de un levantamiento topográfico en un proyecto de
construcción, se trata de una operación que puede originarse como
consecuencia o durante una negociación de la adquisición del solar, y que
lógicamente origina un coste, en general, de pequeña proporción respecto al
precio de adquisición del solar donde se planea construir.
El levantamiento topográfico ha evolucionado en los últimos tiempos
incorporando estaciones robot y GPS que hacen fácil y más preciso cualquier
levantamiento.
El Levantamiento Topográfico es el punto de partida para una serie de etapas
básicas dentro de la identificación y señalamiento del solar a edificar:
a. El Levantamiento de planos consiste en la confección del plano, tanto en su
proyección como en sus curvas de nivel que darán una idea de su movimiento y
área real, el precio del levantamiento de planos se establece en general en precio
/ metro cuadrado.
b. El Replanteo de planos consiste en llevar a la realidad física del terreno los
linderos teóricos, su coste se especifica en precios / metro lineal.
En general, en terrenos urbanos, el más utilizado es el replanteo, que nos indica
la posibilidad física de traslado de la superficie registral, y por lo tanto teórica, a
la realidad del terreno, marcando en el las alineaciones, no solo regístrales, sino
también urbanísticas.
El efectuar estos trabajos con la presteza debida nos evitará sorpresas
posteriores como por ejemplo de no caber el diseño proyectado para la
construcción en el lote o solar que nos han vendido, o bien que no se cumple la
normativa urbanística en cuanto a alineaciones a guardar con otros edificios, o
retranqueos: distancias a respetar respecto a calles, plazas, vías, etc.
Un buen plano de levantamiento servirá además, para que el arquitecto
proyectista diseñe los canales de forma adecuado al terreno.
.
2. OBJETIVOS:
Objetivo general:
 Realizar el levantamiento planímetro de un terreno.
Objetivo específico:

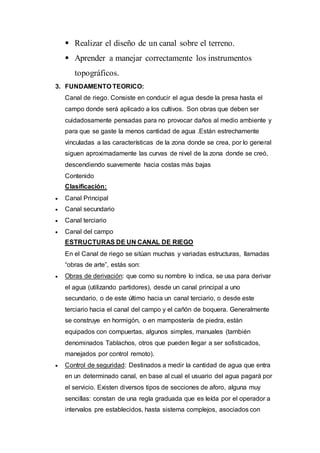

2.  Realizar el diseño de un canal sobre el terreno.
 Aprender a manejar correctamente los instrumentos
topográficos.
3. FUNDAMENTO TEORICO:
Canal de riego. Consiste en conducir el agua desde la presa hasta el
campo donde será aplicado a los cultivos. Son obras que deben ser
cuidadosamente pensadas para no provocar daños al medio ambiente y
para que se gaste la menos cantidad de agua .Están estrechamente
vinculadas a las características de la zona donde se crea, por lo general
siguen aproximadamente las curvas de nivel de la zona donde se creó,
descendiendo suavemente hacia costas más bajas
Contenido
Clasificación:
 Canal Principal
 Canal secundario
 Canal terciario
 Canal del campo
ESTRUCTURAS DE UN CANAL DE RIEGO
En el Canal de riego se sitúan muchas y variadas estructuras, llamadas
“obras de arte”, estás son:
 Obras de derivación: que como su nombre lo indica, se usa para derivar
el agua (utilizando partidores), desde un canal principal a uno
secundario, o de este último hacia un canal terciario, o desde este
terciario hacia el canal del campo y el cañón de boquera. Generalmente
se construye en hormigón, o en mampostería de piedra, están
equipados con compuertas, algunos simples, manuales (también
denominados Tablachos, otros que pueden llegar a ser sofisticados,
manejados por control remoto).
 Control de seguridad: Destinados a medir la cantidad de agua que entra
en un determinado canal, en base al cual el usuario del agua pagará por
el servicio. Existen diversos tipos de secciones de aforo, alguna muy
sencillas: constan de una regla graduada que es leída por el operador a
intervalos pre establecidos, hasta sistema complejos, asociados con

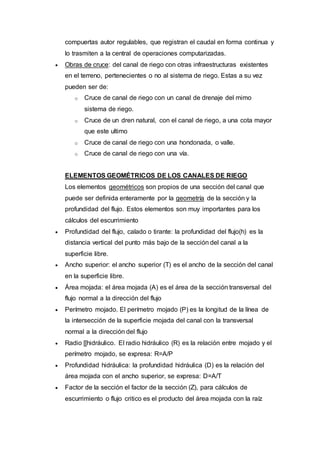

3. compuertas autor regulables, que registran el caudal en forma continua y
lo trasmiten a la central de operaciones computarizadas.
 Obras de cruce: del canal de riego con otras infraestructuras existentes
en el terreno, pertenecientes o no al sistema de riego. Estas a su vez
pueden ser de:
o Cruce de canal de riego con un canal de drenaje del mimo
sistema de riego.
o Cruce de un dren natural, con el canal de riego, a una cota mayor
que este ultimo
o Cruce de canal de riego con una hondonada, o valle.
o Cruce de canal de riego con una vía.
ELEMENTOS GEOMÉTRICOS DE LOS CANALES DE RIEGO
Los elementos geométricos son propios de una sección del canal que
puede ser definida enteramente por la geometría de la sección y la
profundidad del flujo. Estos elementos son muy importantes para los
cálculos del escurrimiento
 Profundidad del flujo, calado o tirante: la profundidad del flujo(h) es la
distancia vertical del punto más bajo de la sección del canal a la
superficie libre.
 Ancho superior: el ancho superior (T) es el ancho de la sección del canal
en la superficie libre.
 Área mojada: el área mojada (A) es el área de la sección transversal del
flujo normal a la dirección del flujo
 Perímetro mojado. El perímetro mojado (P) es la longitud de la línea de
la intersección de la superficie mojada del canal con la transversal
normal a la dirección del flujo
 Radio [[hidráulico. El radio hidráulico (R) es la relación entre mojado y el
perímetro mojado, se expresa: R=A/P
 Profundidad hidráulica: la profundidad hidráulica (D) es la relación del
área mojada con el ancho superior, se expresa: D=A/T
 Factor de la sección el factor de la sección (Z), para cálculos de
escurrimiento o flujo critico es el producto del área mojada con la raíz

4. cuadrada de la profundidad hidráulica, se expresa como: Z= A.SQRT
(D).

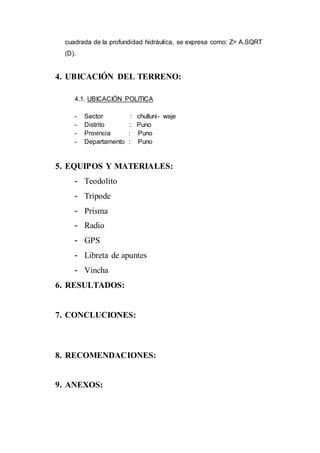

4. UBICACIÓN DEL TERRENO:
