tema 1 – introducción a la ingeniería
del software
enrique barreiro
departamento de informática
universidade de vigo
escuela superior de ingeniería informática
ingeniería del software de gestión

© enrique barreiro alonso
universidade de vigo - departamento de informática
tema 1 – introducción a la ingeniería del software
2 / 41

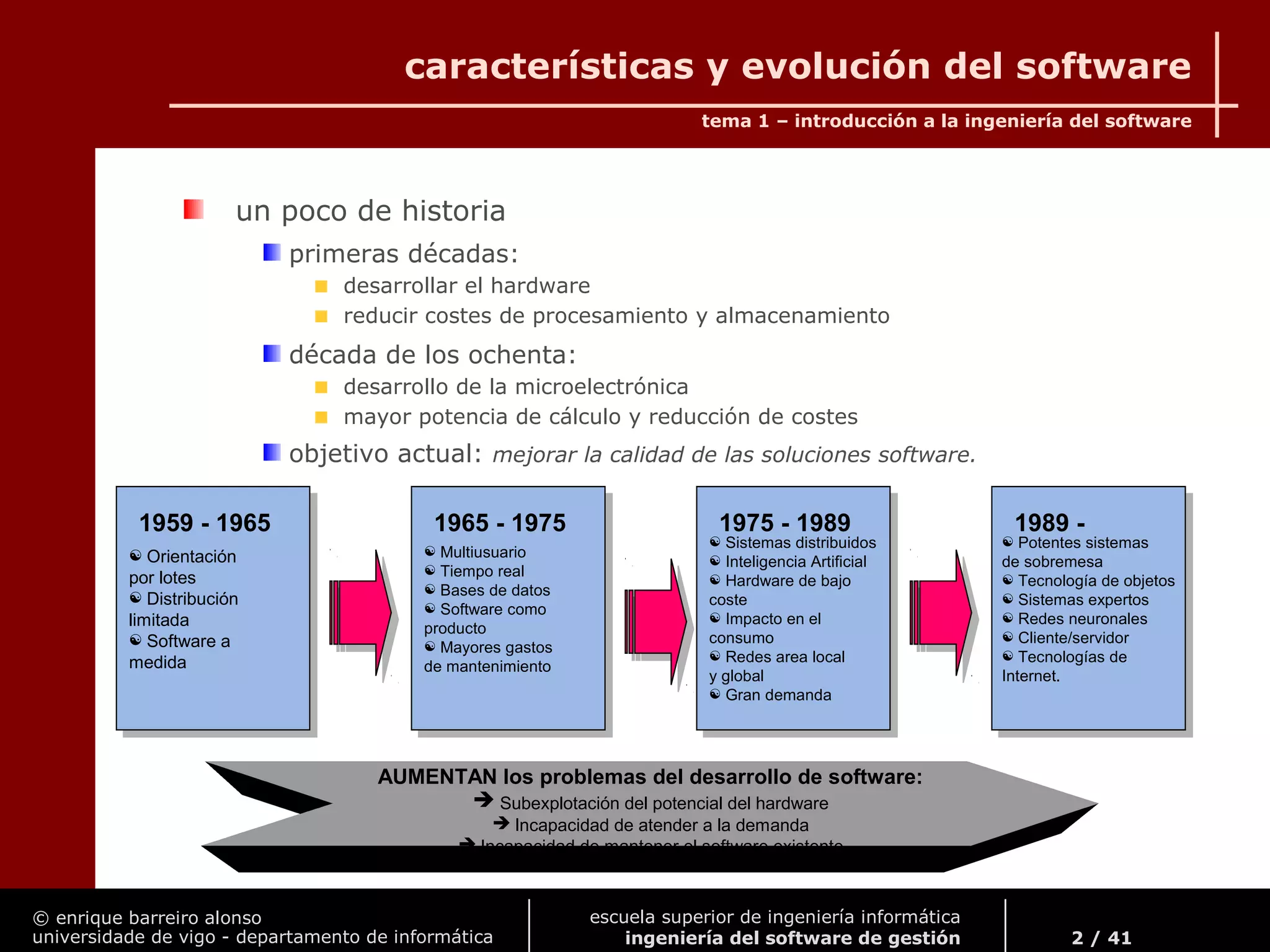

características y evolución del software
un poco de historia
primeras décadas:
desarrollar el hardware
reducir costes de procesamiento y almacenamiento
década de los ochenta:
desarrollo de la microelectrónica
mayor potencia de cálculo y reducción de costes
objetivo actual: mejorar la calidad de las soluciones software.
 Orientación
por lotes
 Distribución
limitada
 Software a
medida
 Orientación
por lotes
 Distribución
limitada
 Software a
medida
 Multiusuario
 Tiempo real
 Bases de datos
 Software como
producto
 Mayores gastos
de mantenimiento
 Multiusuario
 Tiempo real
 Bases de datos
 Software como
producto
 Mayores gastos
de mantenimiento
 Sistemas distribuidos
 Inteligencia Artificial
 Hardware de bajo
coste
 Impacto en el
consumo
 Redes area local
y global
 Gran demanda
 Sistemas distribuidos
 Inteligencia Artificial
 Hardware de bajo
coste
 Impacto en el
consumo
 Redes area local
y global
 Gran demanda
 Potentes sistemas
de sobremesa
 Tecnología de objetos
 Sistemas expertos
 Redes neuronales
 Cliente/servidor
 Tecnologías de
Internet.
 Potentes sistemas
de sobremesa
 Tecnología de objetos
 Sistemas expertos
 Redes neuronales
 Cliente/servidor
 Tecnologías de
Internet.
1959 - 1965 1965 - 1975 1975 - 1989 1989 -
AUMENTAN los problemas del desarrollo de software:
 Subexplotación del potencial del hardware
 Incapacidad de atender a la demanda
 Incapacidad de mantener el software existente

3 / 41

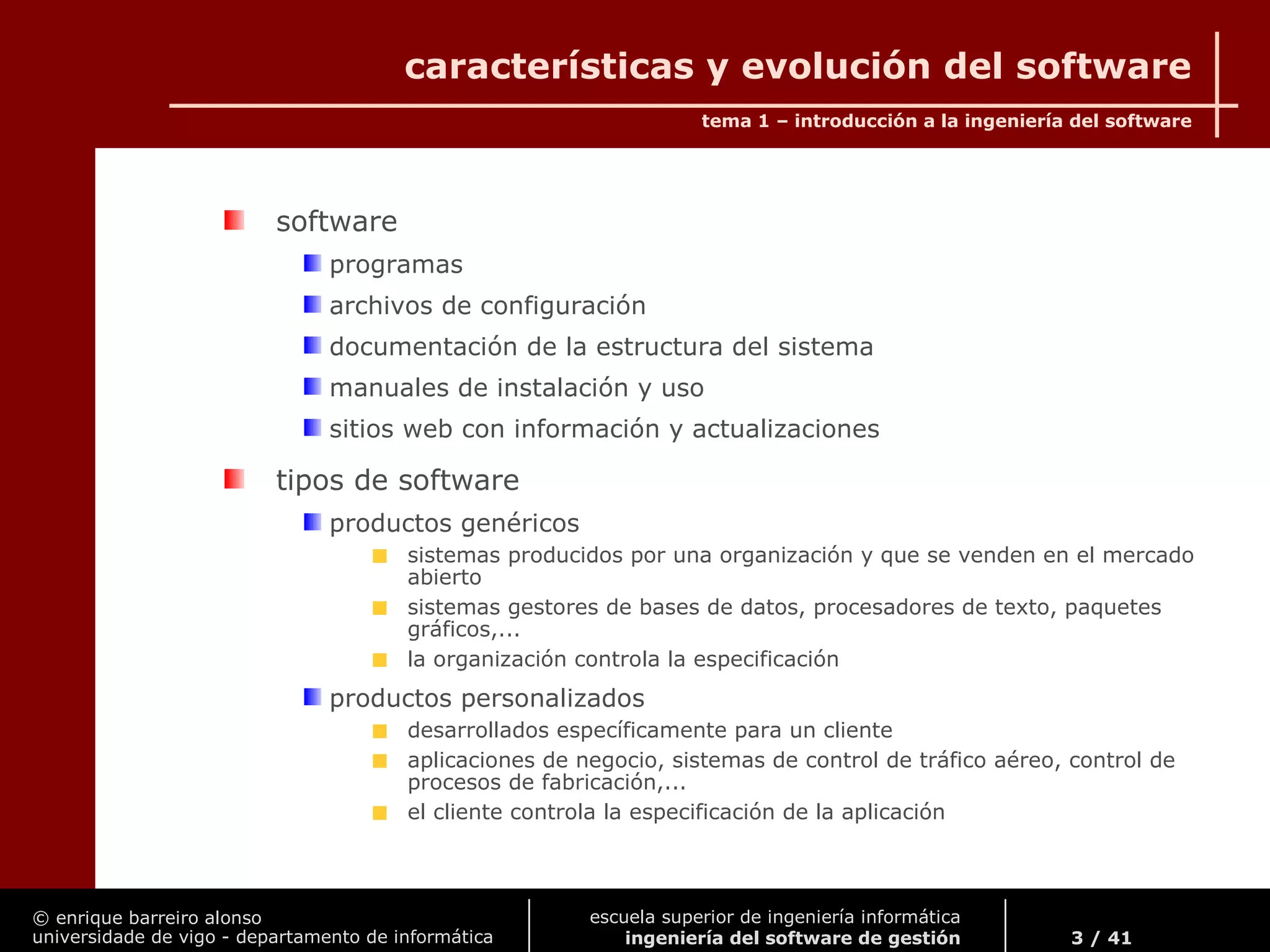

software
programas
archivos de configuración
documentación de la estructura del sistema
manuales de instalación y uso
sitios web con información y actualizaciones
tipos de software
productos genéricos
sistemas producidos por una organización y que se venden en el mercado
abierto
sistemas gestores de bases de datos, procesadores de texto, paquetes
gráficos,...
la organización controla la especificación
productos personalizados
desarrollados específicamente para un cliente
aplicaciones de negocio, sistemas de control de tráfico aéreo, control de
procesos de fabricación,...
el cliente controla la especificación de la aplicación

4 / 41

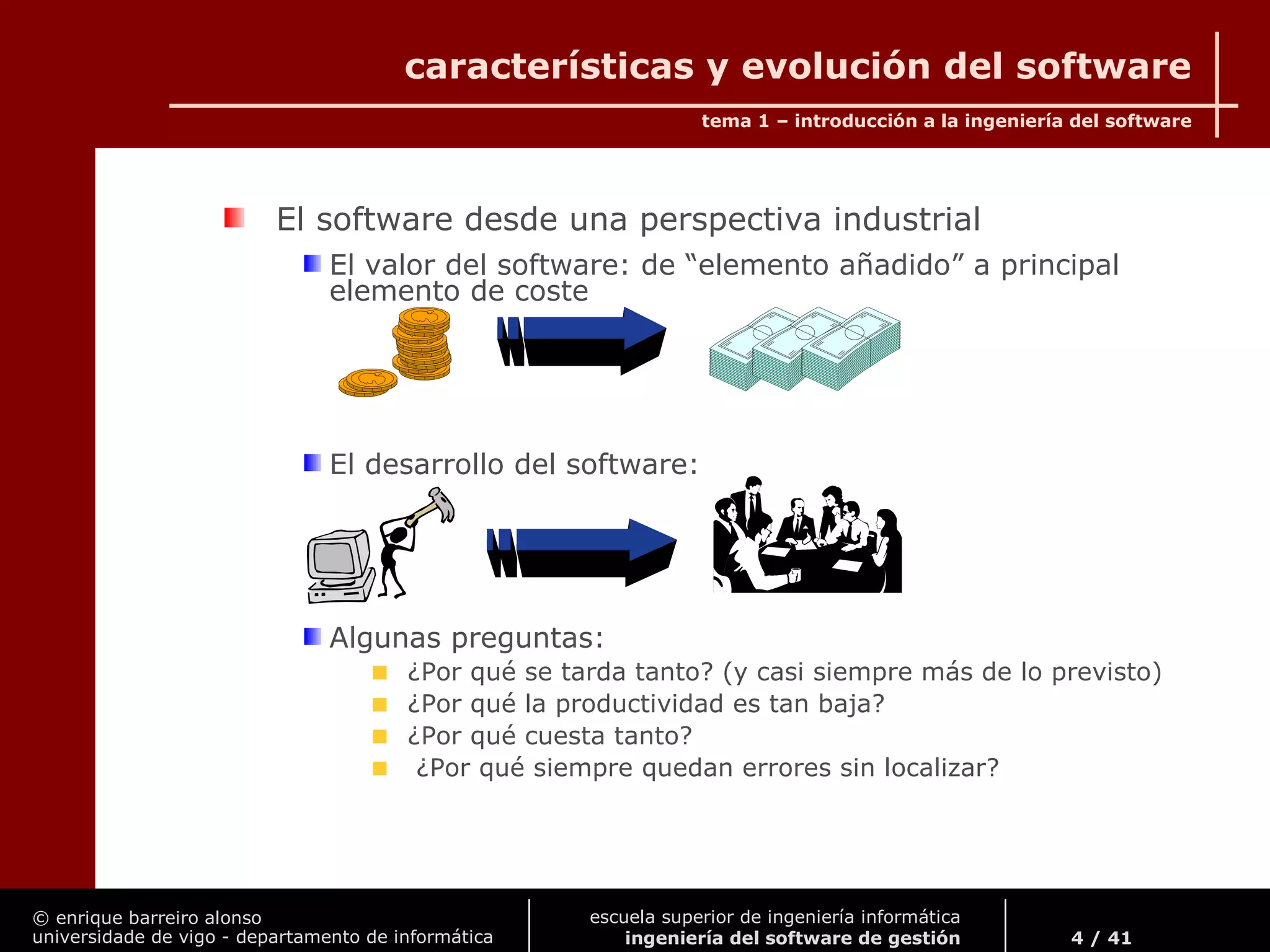

El software desde una perspectiva industrial
El valor del software: de “elemento añadido” a principal
elemento de coste
El desarrollo del software:
Algunas preguntas:
¿Por qué se tarda tanto? (y casi siempre más de lo previsto)
¿Por qué la productividad es tan baja?
¿Por qué cuesta tanto?
¿Por qué siempre quedan errores sin localizar?

5 / 41

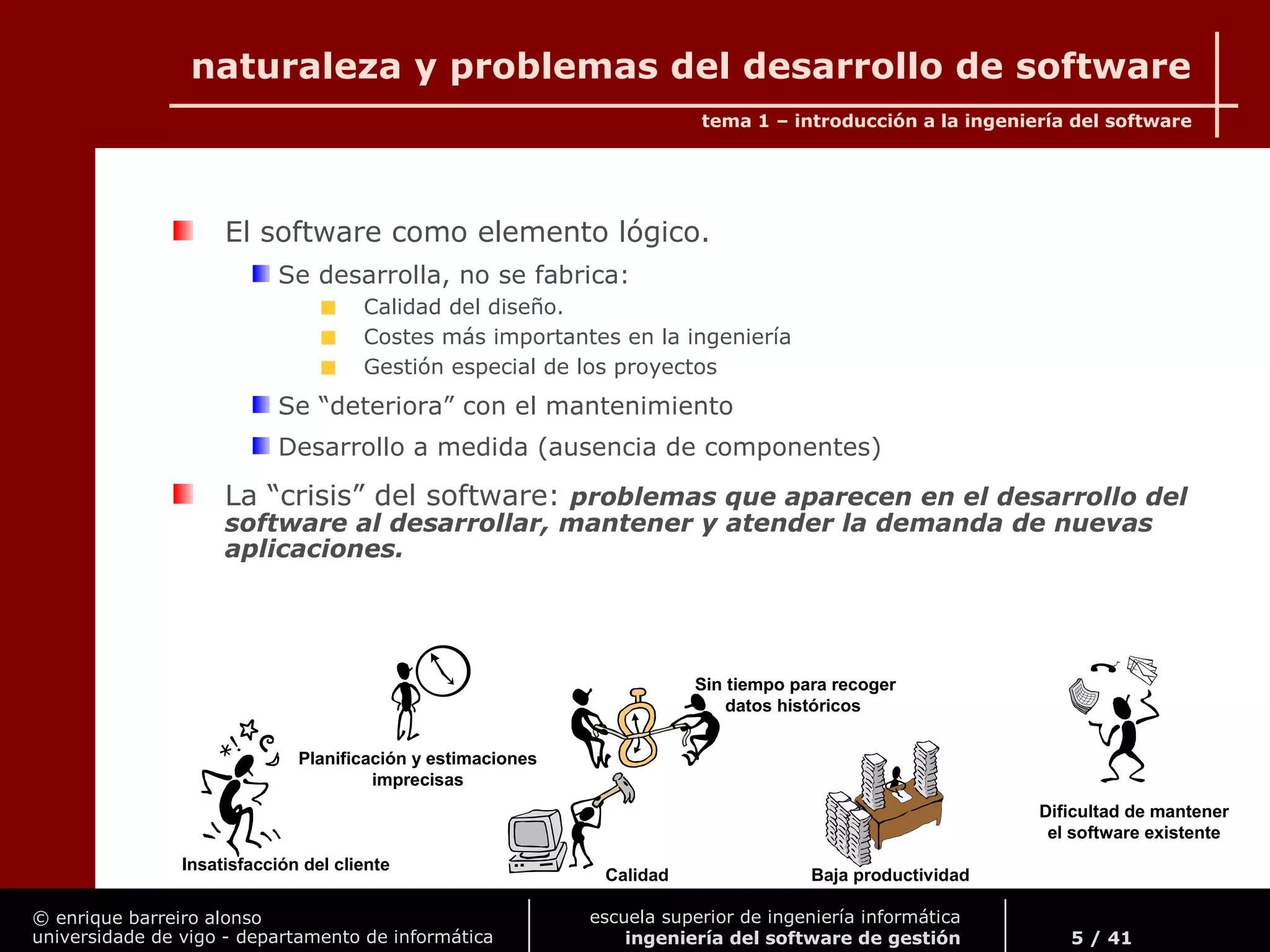

naturaleza y problemas del desarrollo de software
El software como elemento lógico.
Se desarrolla, no se fabrica:
Calidad del diseño.
Costes más importantes en la ingeniería
Gestión especial de los proyectos
Se “deteriora” con el mantenimiento
Desarrollo a medida (ausencia de componentes)
La “crisis” del software: problemas que aparecen en el desarrollo del
software al desarrollar, mantener y atender la demanda de nuevas
aplicaciones.
Insatisfacción del cliente
Planificación y estimaciones
imprecisas
Calidad
Sin tiempo para recoger
datos históricos
Baja productividad
Dificultad de mantener
el software existente

6 / 41

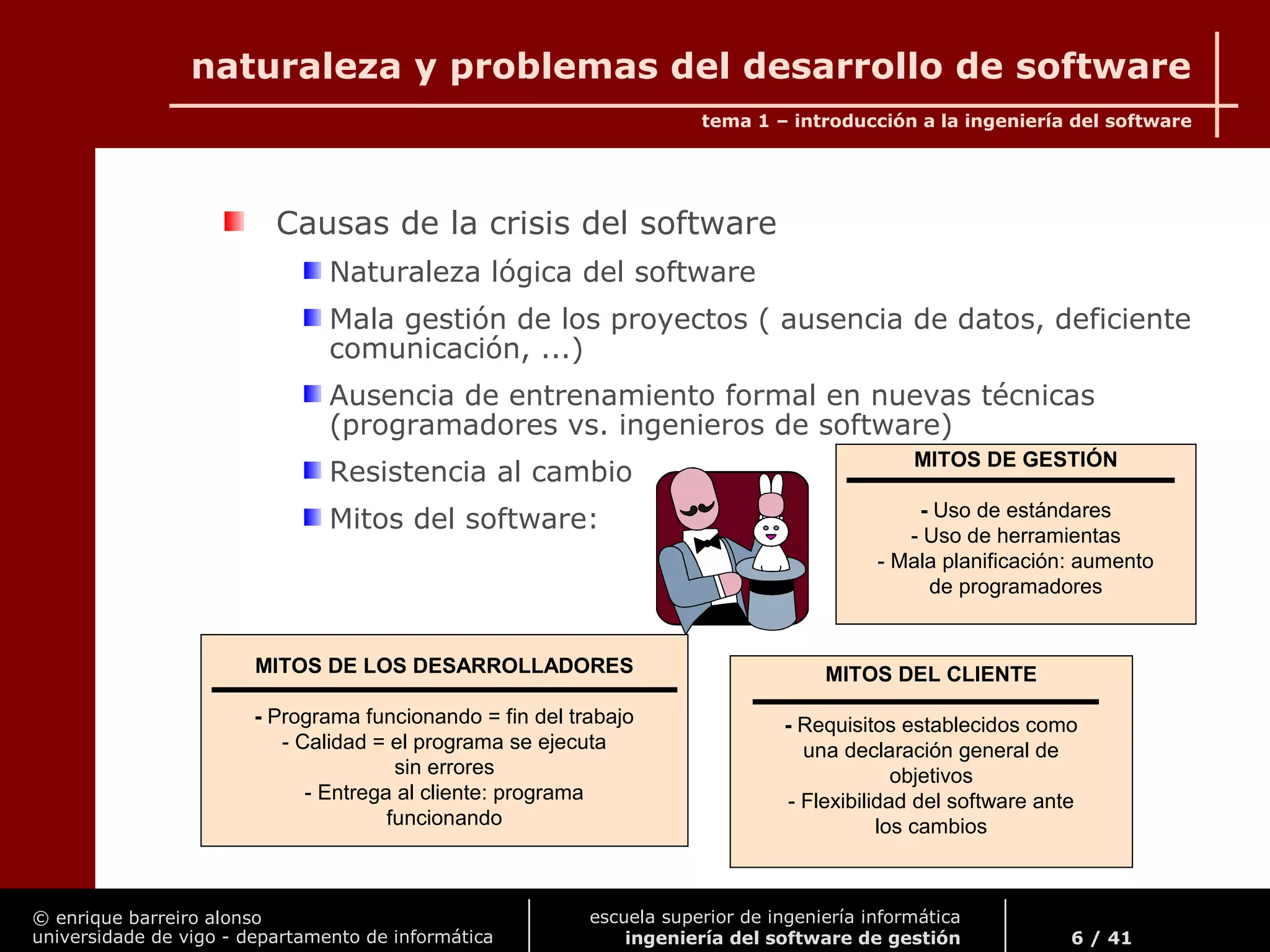

naturaleza y problemas del desarrollo de software
Causas de la crisis del software
Naturaleza lógica del software
Mala gestión de los proyectos ( ausencia de datos, deficiente
comunicación, ...)
Ausencia de entrenamiento formal en nuevas técnicas
(programadores vs. ingenieros de software)
Resistencia al cambio
Mitos del software:
MITOS DEL CLIENTE
- Requisitos establecidos como
una declaración general de
objetivos
- Flexibilidad del software ante
los cambios
MITOS DE GESTIÓN
- Uso de estándares
- Uso de herramientas
- Mala planificación: aumento
de programadores
MITOS DE LOS DESARROLLADORES
- Programa funcionando = fin del trabajo
- Calidad = el programa se ejecuta
sin errores
- Entrega al cliente: programa
funcionando

7 / 41

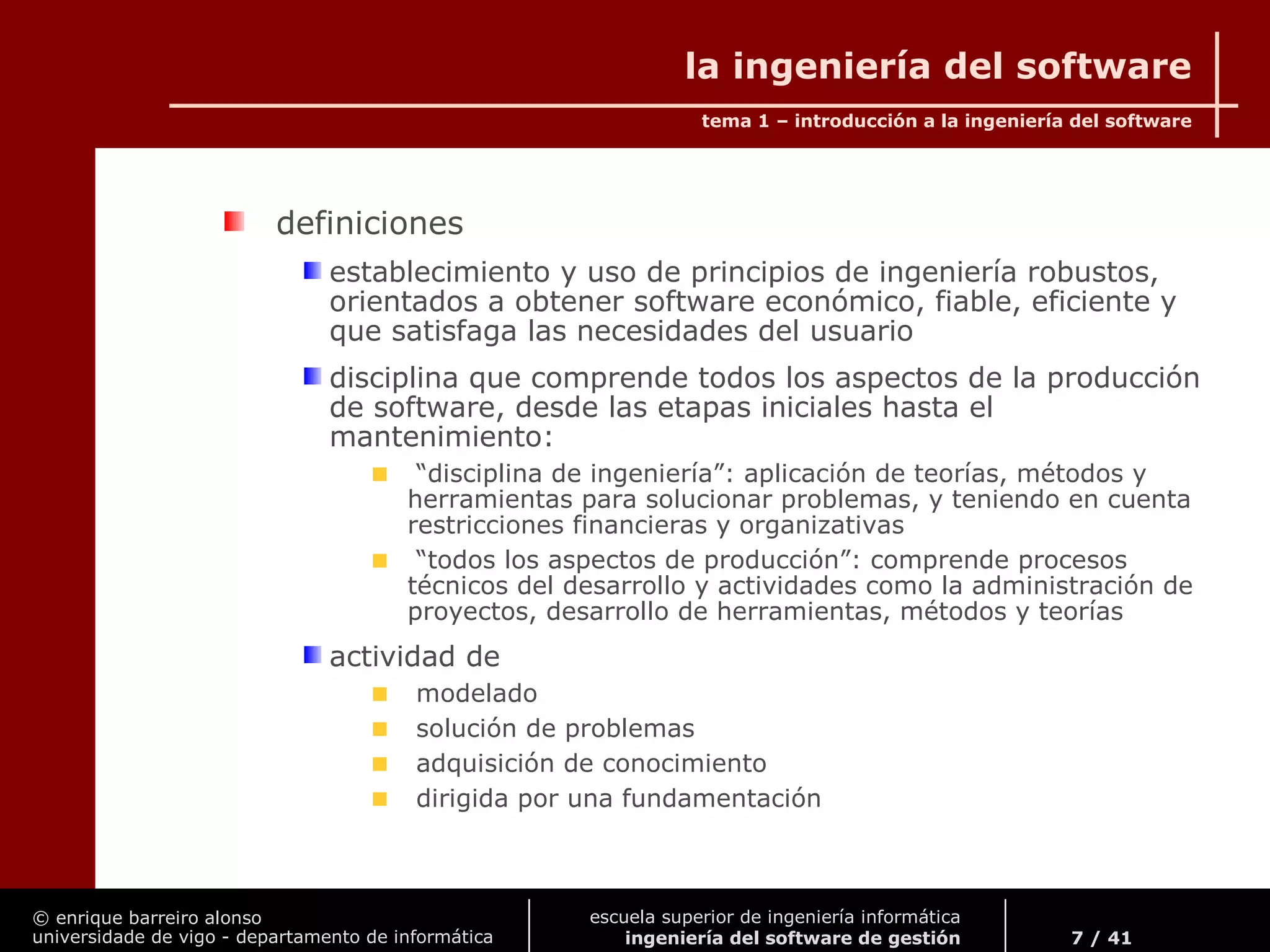

la ingeniería del software
definiciones
establecimiento y uso de principios de ingeniería robustos,
orientados a obtener software económico, fiable, eficiente y
que satisfaga las necesidades del usuario
disciplina que comprende todos los aspectos de la producción
de software, desde las etapas iniciales hasta el
mantenimiento:
“disciplina de ingeniería”: aplicación de teorías, métodos y
herramientas para solucionar problemas, y teniendo en cuenta
restricciones financieras y organizativas
“todos los aspectos de producción”: comprende procesos
técnicos del desarrollo y actividades como la administración de
proyectos, desarrollo de herramientas, métodos y teorías
actividad de
modelado
solución de problemas
adquisición de conocimiento
dirigida por una fundamentación

8 / 41

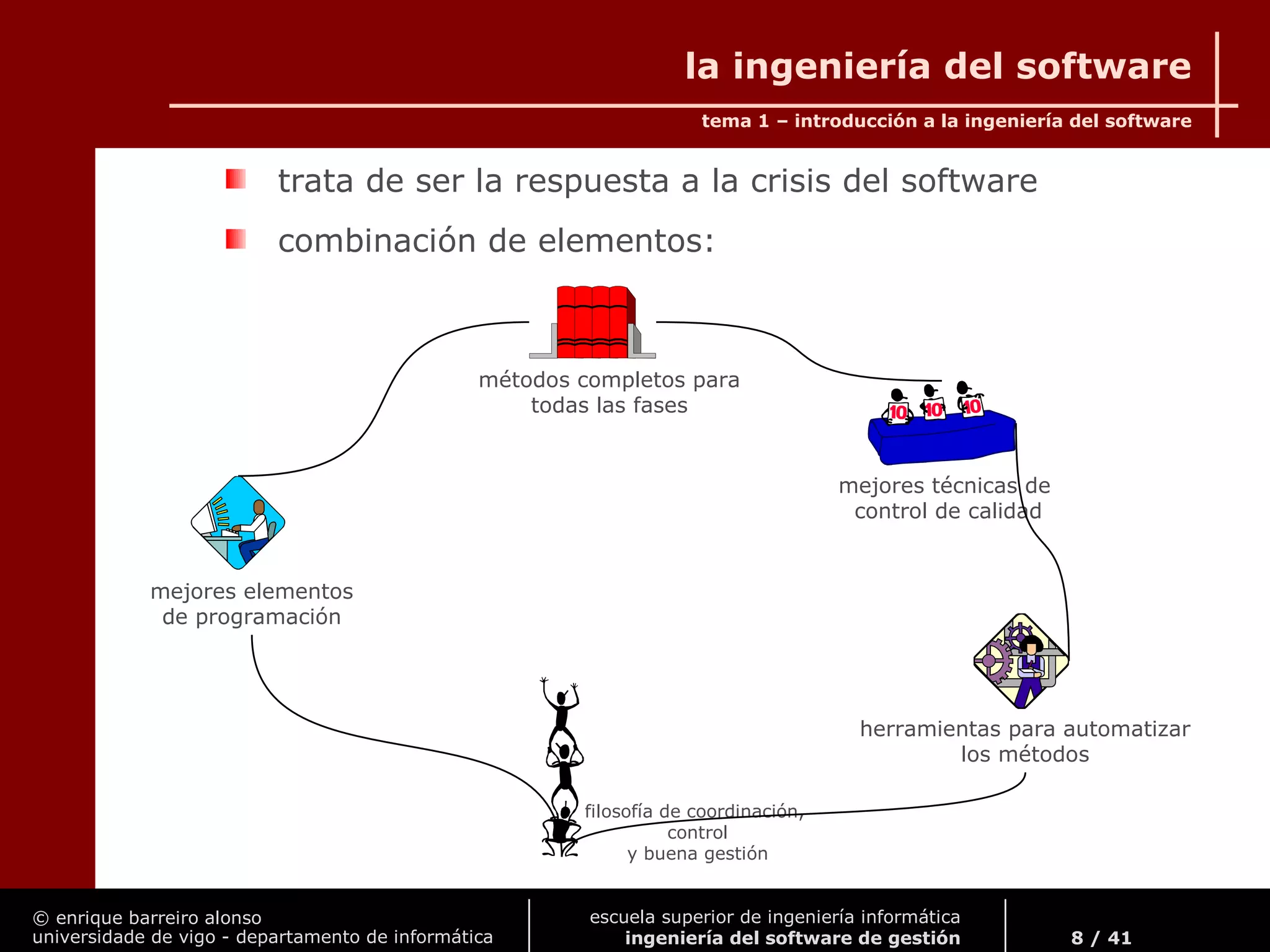

la ingeniería del software
trata de ser la respuesta a la crisis del software
combinación de elementos:
filosofía de coordinación,
control
y buena gestión
métodos completos para
todas las fases
mejores técnicas de
control de calidad
mejores elementos
de programación
herramientas para automatizar
los métodos

9 / 41
modelado
modelado: método básico de la ciencia
modelo
representación abstracta de un sistema que da respuesta a
preguntas sobre el sistema
útiles cuando se manejan sistemas grandes, pequeños, complicados
o caros para tener una experiencia de primera mano
permiten visualizar y comprender sistemas que no existen o que sólo
se supone que existen
ejemplos:
biología: modelos de dinosaurios a partir de restos
física: modelos que representan cómo se reúnen materia y energía en los
niveles subatómicos más bajos
el sistema en el mundo real serían dinosaurios o partículas subatómicas
modelos

10 / 41

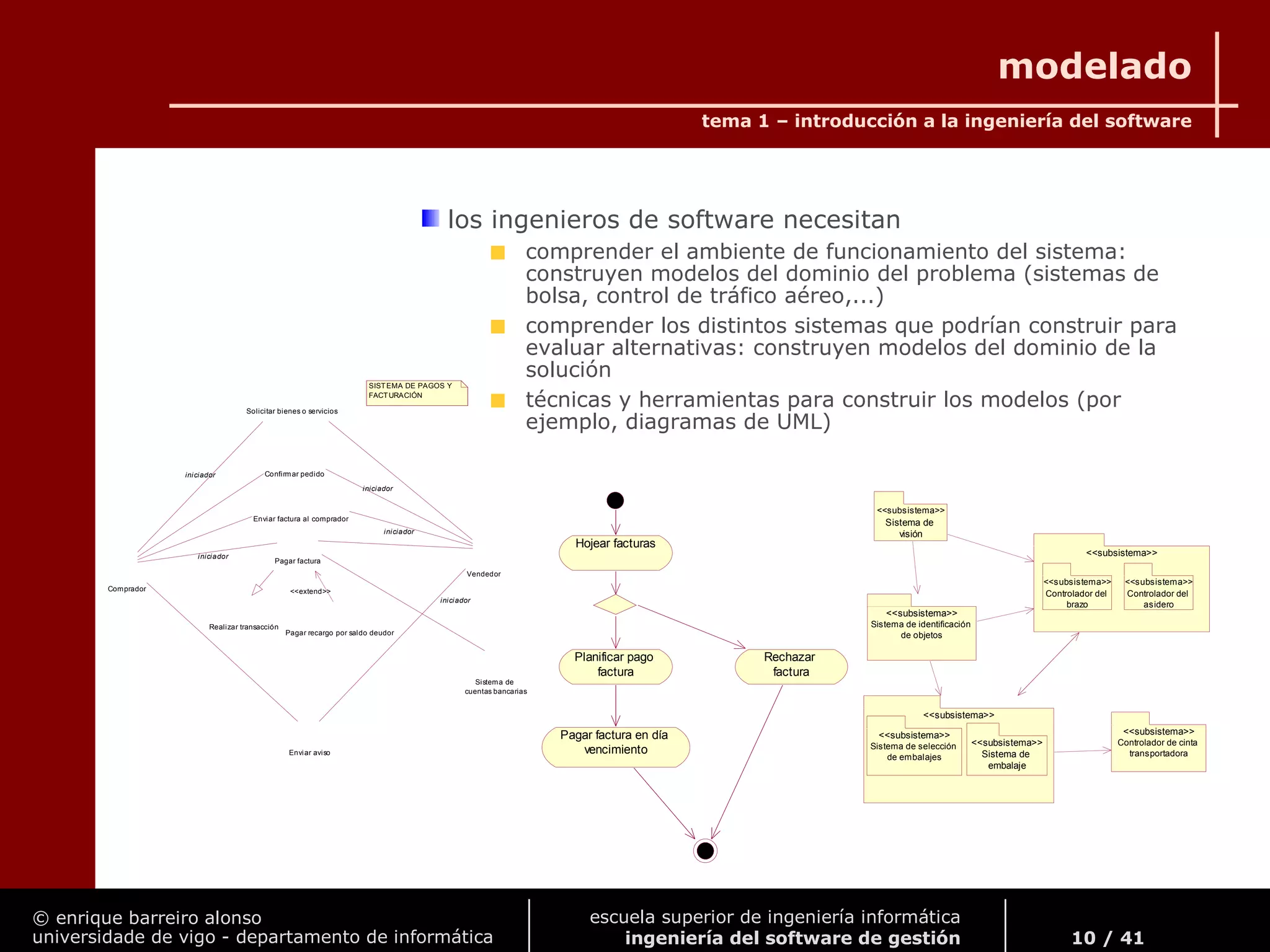

modelado
los ingenieros de software necesitan
comprender el ambiente de funcionamiento del sistema:
construyen modelos del dominio del problema (sistemas de
bolsa, control de tráfico aéreo,...)
comprender los distintos sistemas que podrían construir para
evaluar alternativas: construyen modelos del dominio de la
solución
técnicas y herramientas para construir los modelos (por
ejemplo, diagramas de UML)
Realizar transacción
Pagar recargo por saldo deudor
Comprador
Solicitar bienes o servicios
Confirmar pedido
Enviar factura al comprador
Sistema de
cuentas bancarias
Enviar aviso
iniciador
Vendedor
iniciador
iniciador
Pagar factura
iniciador
SISTEMA DE PAGOS Y
FACTURACIÓN
<<extend>>
iniciador
Hojear facturas
Planificar pago
factura
Rechazar
factura
Pagar factura en día
vencimiento
<<subsistema>>
Controlador del
brazo
<<subsistema>>
Sistema de
visión
<<subsistema>>
Sistema de identificación
de objetos
<<subsistema>>
<<subsistema>>
Sistema de
embalaje
<<subsistema>>Sistema de selección
de embalajes
<<subsistema>>
Controlador del
asidero
<<subsistema>>
Controlador de cinta
transportadora
<<subsistema>>

11 / 41

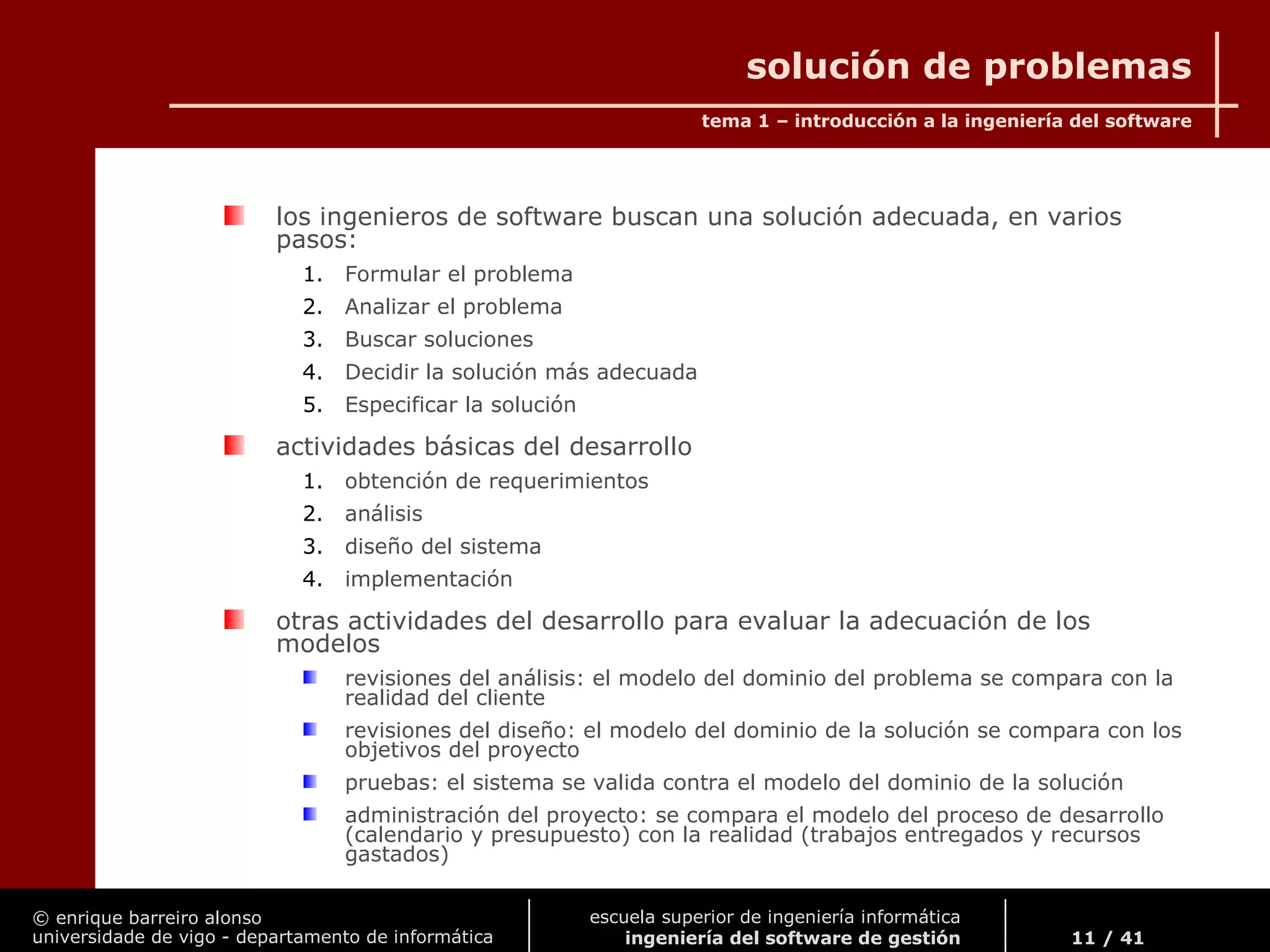

solución de problemas
los ingenieros de software buscan una solución adecuada, en varios
pasos:
1. Formular el problema
2. Analizar el problema
3. Buscar soluciones
4. Decidir la solución más adecuada
5. Especificar la solución
actividades básicas del desarrollo
1. obtención de requerimientos
2. análisis
3. diseño del sistema
4. implementación
otras actividades del desarrollo para evaluar la adecuación de los
modelos
revisiones del análisis: el modelo del dominio del problema se compara con la
realidad del cliente
revisiones del diseño: el modelo del dominio de la solución se compara con los
objetivos del proyecto
pruebas: el sistema se valida contra el modelo del dominio de la solución
administración del proyecto: se compara el modelo del proceso de desarrollo
(calendario y presupuesto) con la realidad (trabajos entregados y recursos
gastados)

12 / 41

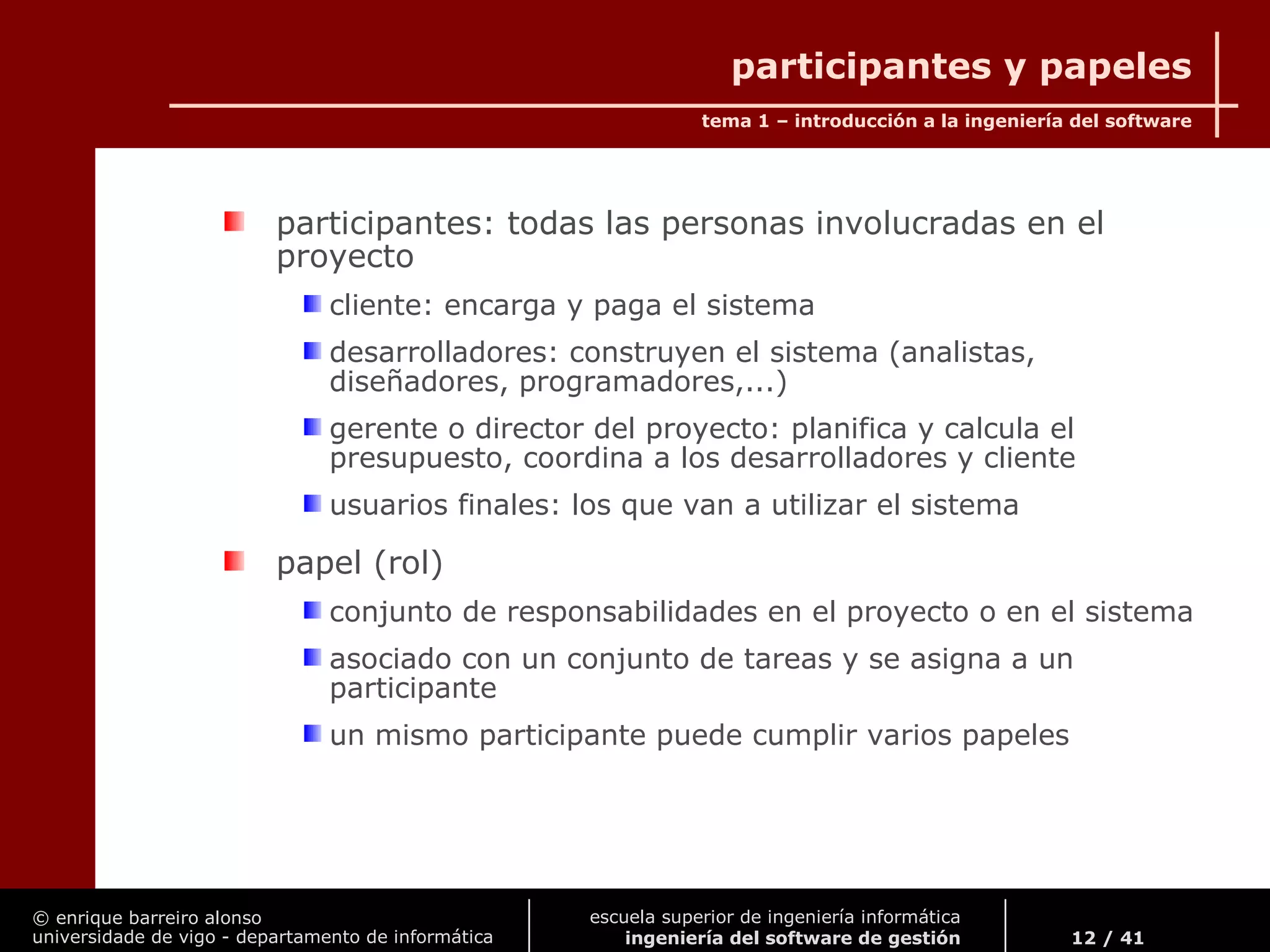

participantes y papeles
participantes: todas las personas involucradas en el
proyecto
cliente: encarga y paga el sistema
desarrolladores: construyen el sistema (analistas,
diseñadores, programadores,...)
gerente o director del proyecto: planifica y calcula el
presupuesto, coordina a los desarrolladores y cliente
usuarios finales: los que van a utilizar el sistema
papel (rol)
conjunto de responsabilidades en el proyecto o en el sistema
asociado con un conjunto de tareas y se asigna a un
participante
un mismo participante puede cumplir varios papeles

13 / 41

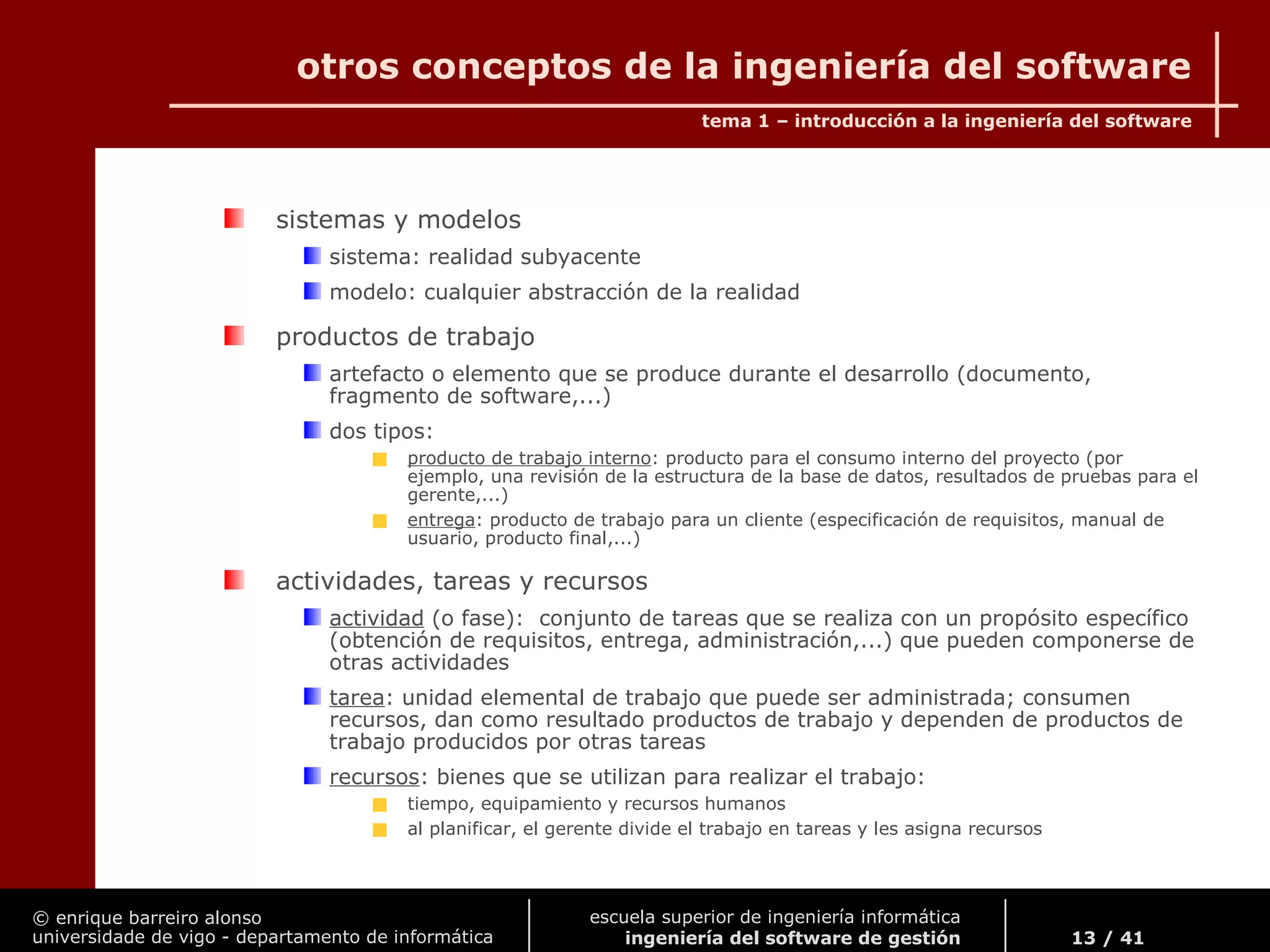

otros conceptos de la ingeniería del software
sistemas y modelos
sistema: realidad subyacente
modelo: cualquier abstracción de la realidad
productos de trabajo
artefacto o elemento que se produce durante el desarrollo (documento,
fragmento de software,...)
dos tipos:
producto de trabajo interno: producto para el consumo interno del proyecto (por
ejemplo, una revisión de la estructura de la base de datos, resultados de pruebas para el
gerente,...)
entrega: producto de trabajo para un cliente (especificación de requisitos, manual de
usuario, producto final,...)
actividades, tareas y recursos
actividad (o fase): conjunto de tareas que se realiza con un propósito específico
(obtención de requisitos, entrega, administración,...) que pueden componerse de
otras actividades
tarea: unidad elemental de trabajo que puede ser administrada; consumen
recursos, dan como resultado productos de trabajo y dependen de productos de
trabajo producidos por otras tareas
recursos: bienes que se utilizan para realizar el trabajo:
tiempo, equipamiento y recursos humanos
al planificar, el gerente divide el trabajo en tareas y les asigna recursos

14 / 41

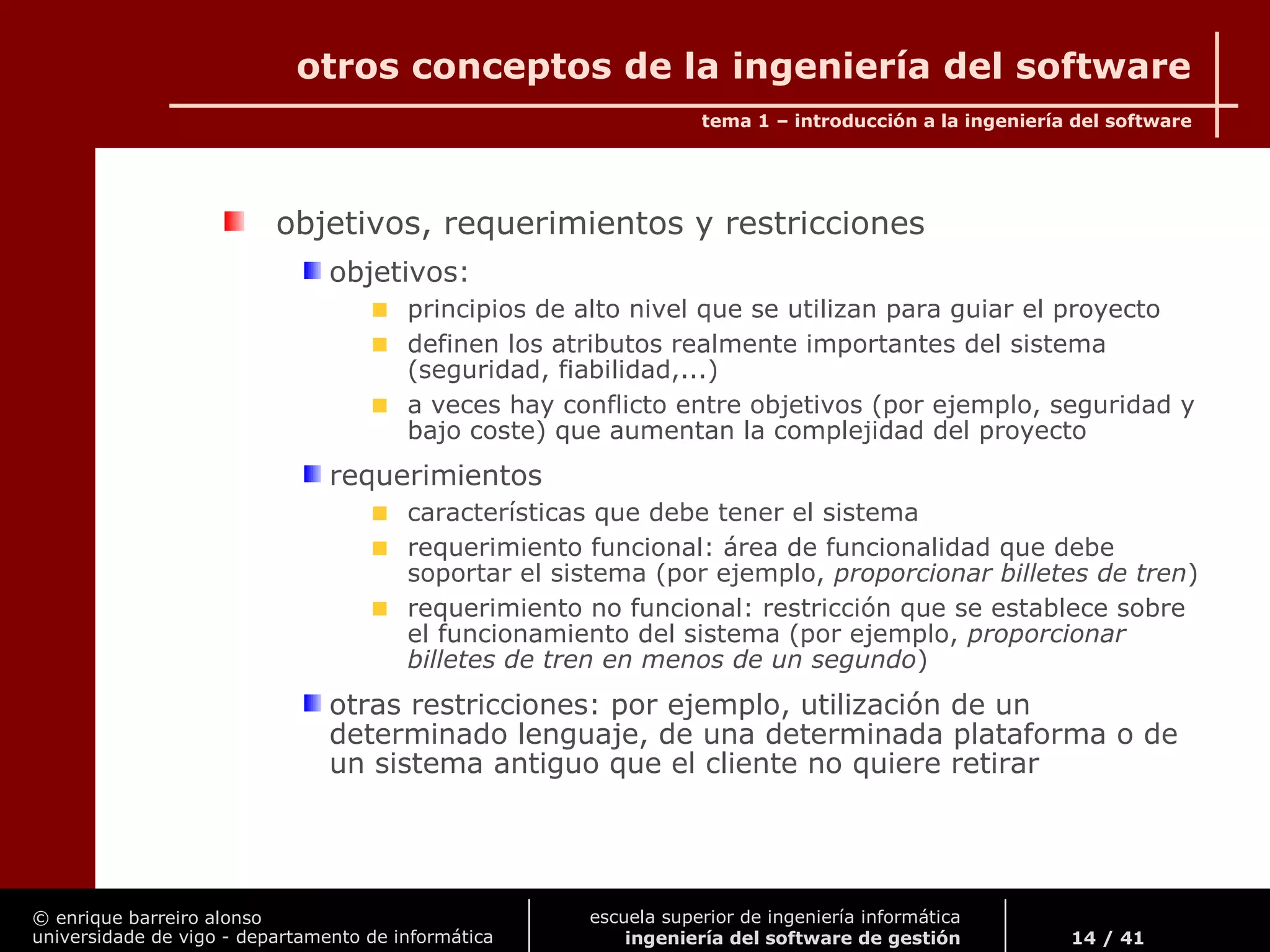

objetivos, requerimientos y restricciones
objetivos:
principios de alto nivel que se utilizan para guiar el proyecto
definen los atributos realmente importantes del sistema
(seguridad, fiabilidad,...)
a veces hay conflicto entre objetivos (por ejemplo, seguridad y
bajo coste) que aumentan la complejidad del proyecto
requerimientos
características que debe tener el sistema
requerimiento funcional: área de funcionalidad que debe
soportar el sistema (por ejemplo, proporcionar billetes de tren)
requerimiento no funcional: restricción que se establece sobre
el funcionamiento del sistema (por ejemplo, proporcionar
billetes de tren en menos de un segundo)
otras restricciones: por ejemplo, utilización de un
determinado lenguaje, de una determinada plataforma o de
un sistema antiguo que el cliente no quiere retirar

15 / 41

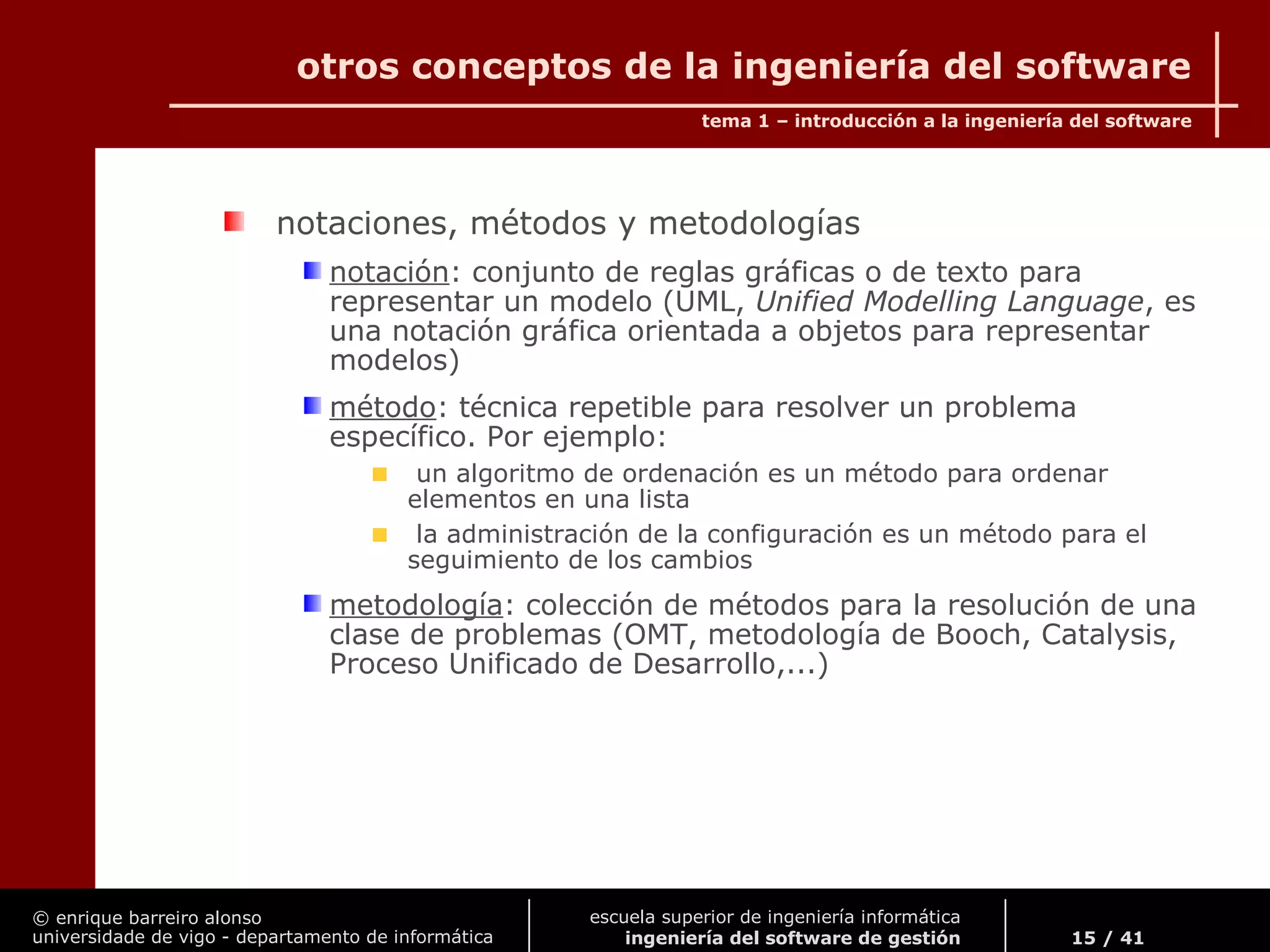

notaciones, métodos y metodologías
notación: conjunto de reglas gráficas o de texto para
representar un modelo (UML, Unified Modelling Language, es
una notación gráfica orientada a objetos para representar
modelos)
método: técnica repetible para resolver un problema
específico. Por ejemplo:
un algoritmo de ordenación es un método para ordenar
elementos en una lista
la administración de la configuración es un método para el
seguimiento de los cambios
metodología: colección de métodos para la resolución de una
clase de problemas (OMT, metodología de Booch, Catalysis,
Proceso Unificado de Desarrollo,...)

16 / 41

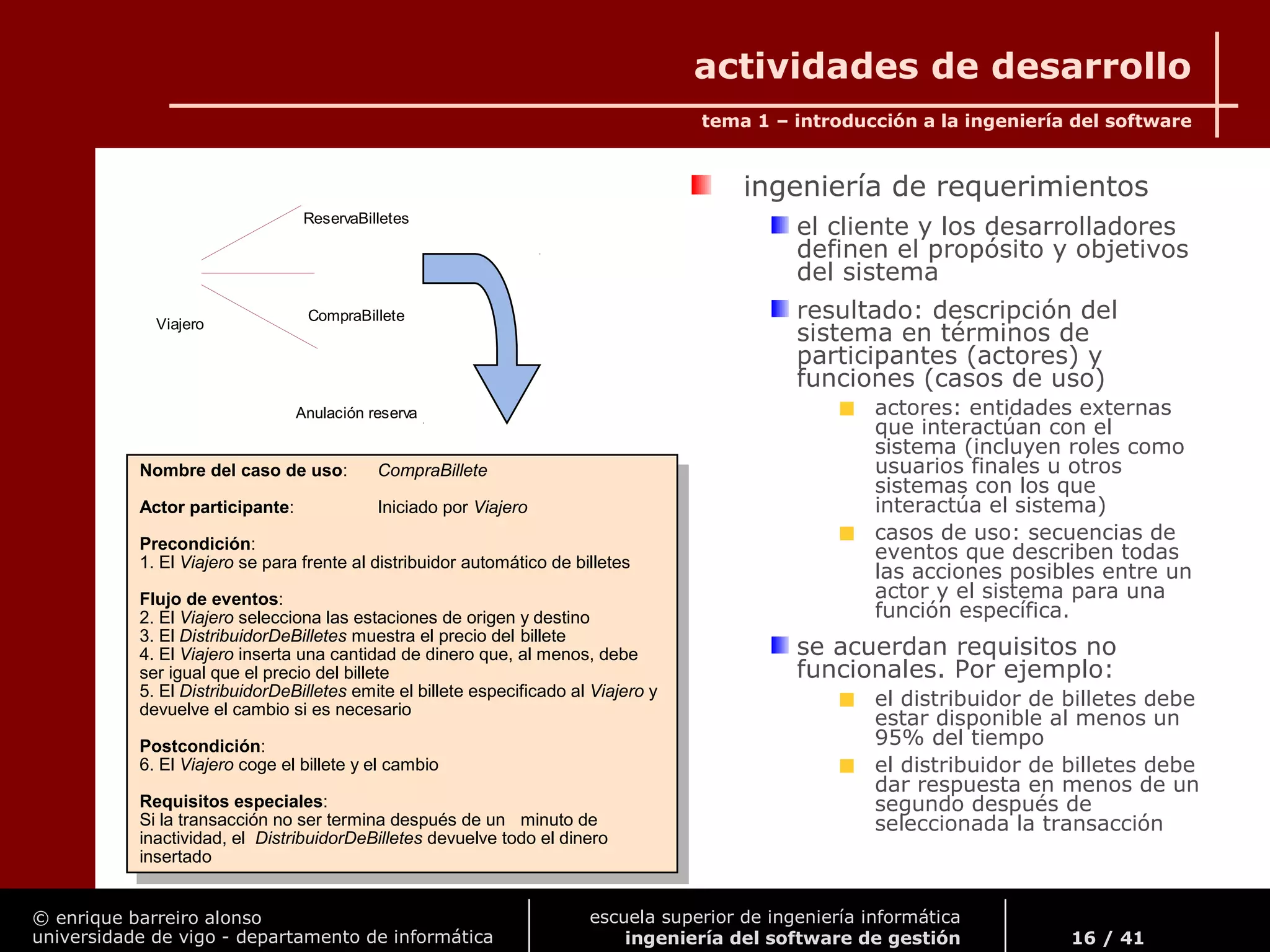

actividades de desarrollo
ingeniería de requerimientos
el cliente y los desarrolladores
definen el propósito y objetivos
del sistema
resultado: descripción del
sistema en términos de
participantes (actores) y
funciones (casos de uso)
actores: entidades externas
que interactúan con el
sistema (incluyen roles como
usuarios finales u otros
sistemas con los que
interactúa el sistema)
casos de uso: secuencias de
eventos que describen todas
las acciones posibles entre un
actor y el sistema para una
función específica.
se acuerdan requisitos no
funcionales. Por ejemplo:
el distribuidor de billetes debe
estar disponible al menos un
95% del tiempo
el distribuidor de billetes debe
dar respuesta en menos de un
segundo después de
seleccionada la transacción
Nombre del caso de uso: CompraBillete
Actor participante: Iniciado por Viajero
Precondición:
1. El Viajero se para frente al distribuidor automático de billetes
Flujo de eventos:
2. El Viajero selecciona las estaciones de origen y destino
3. El DistribuidorDeBilletes muestra el precio del billete
4. El Viajero inserta una cantidad de dinero que, al menos, debe
ser igual que el precio del billete
5. El DistribuidorDeBilletes emite el billete especificado al Viajero y
devuelve el cambio si es necesario
Postcondición:
6. El Viajero coge el billete y el cambio
Requisitos especiales:
Si la transacción no ser termina después de un minuto de
inactividad, el DistribuidorDeBilletes devuelve todo el dinero
insertado
Nombre del caso de uso: CompraBillete
Actor participante: Iniciado por Viajero
Precondición:
1. El Viajero se para frente al distribuidor automático de billetes
Flujo de eventos:
2. El Viajero selecciona las estaciones de origen y destino
3. El DistribuidorDeBilletes muestra el precio del billete
4. El Viajero inserta una cantidad de dinero que, al menos, debe
ser igual que el precio del billete
5. El DistribuidorDeBilletes emite el billete especificado al Viajero y
devuelve el cambio si es necesario
Postcondición:
6. El Viajero coge el billete y el cambio
Requisitos especiales:
Si la transacción no ser termina después de un minuto de
inactividad, el DistribuidorDeBilletes devuelve todo el dinero
insertado
ReservaBilletes
CompraBillete
Viajero
Anulación reserva

17 / 41

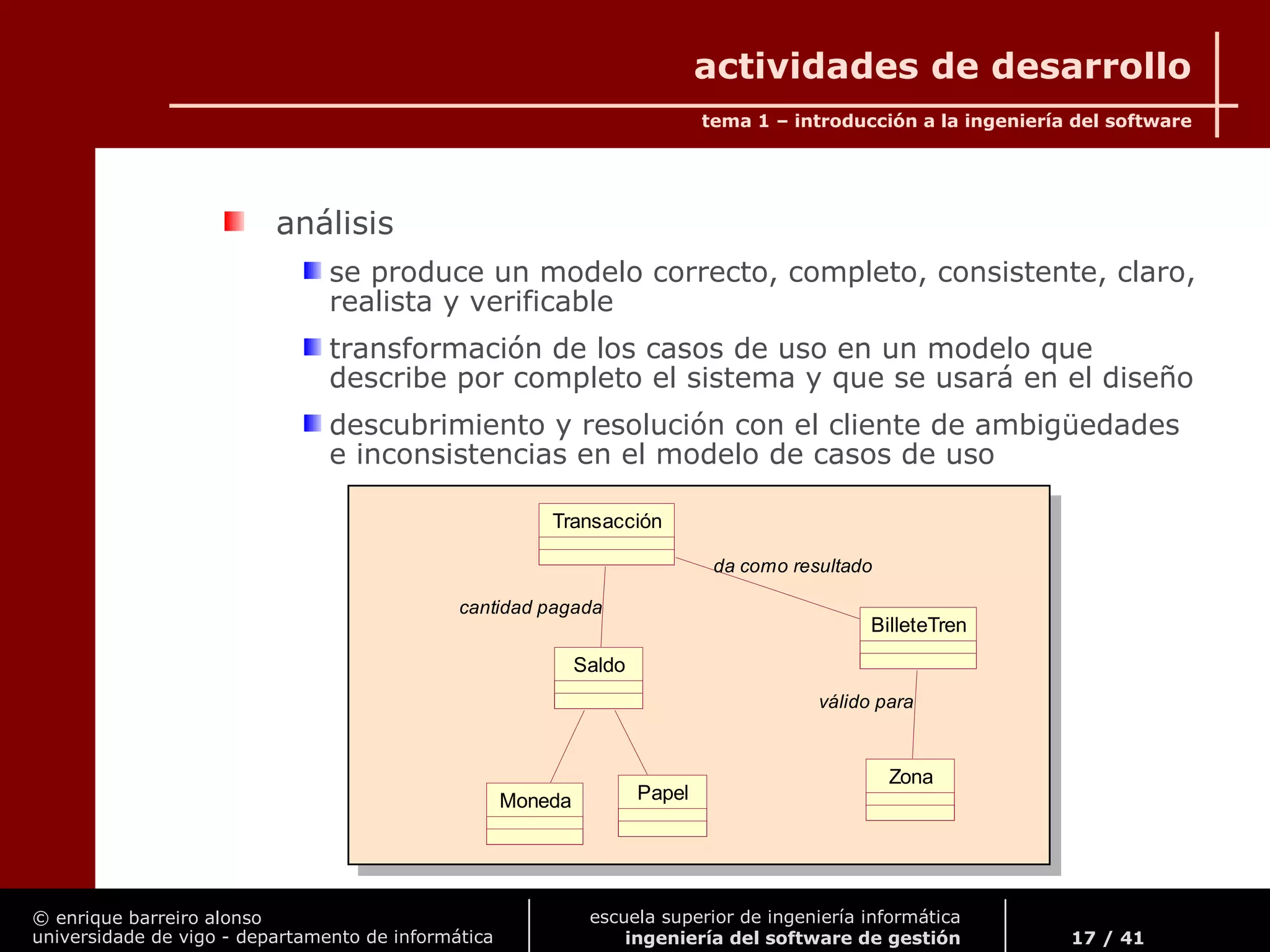

análisis
se produce un modelo correcto, completo, consistente, claro,
realista y verificable
transformación de los casos de uso en un modelo que
describe por completo el sistema y que se usará en el diseño
descubrimiento y resolución con el cliente de ambigüedades
e inconsistencias en el modelo de casos de uso
Transacción
Moneda
BilleteTren
Zona
da como resultado
válido para
Saldo
cantidad pagada
Papel
Transacción
Moneda
BilleteTren
Zona
da como resultado
válido para
Saldo
cantidad pagada
Papel

18 / 41

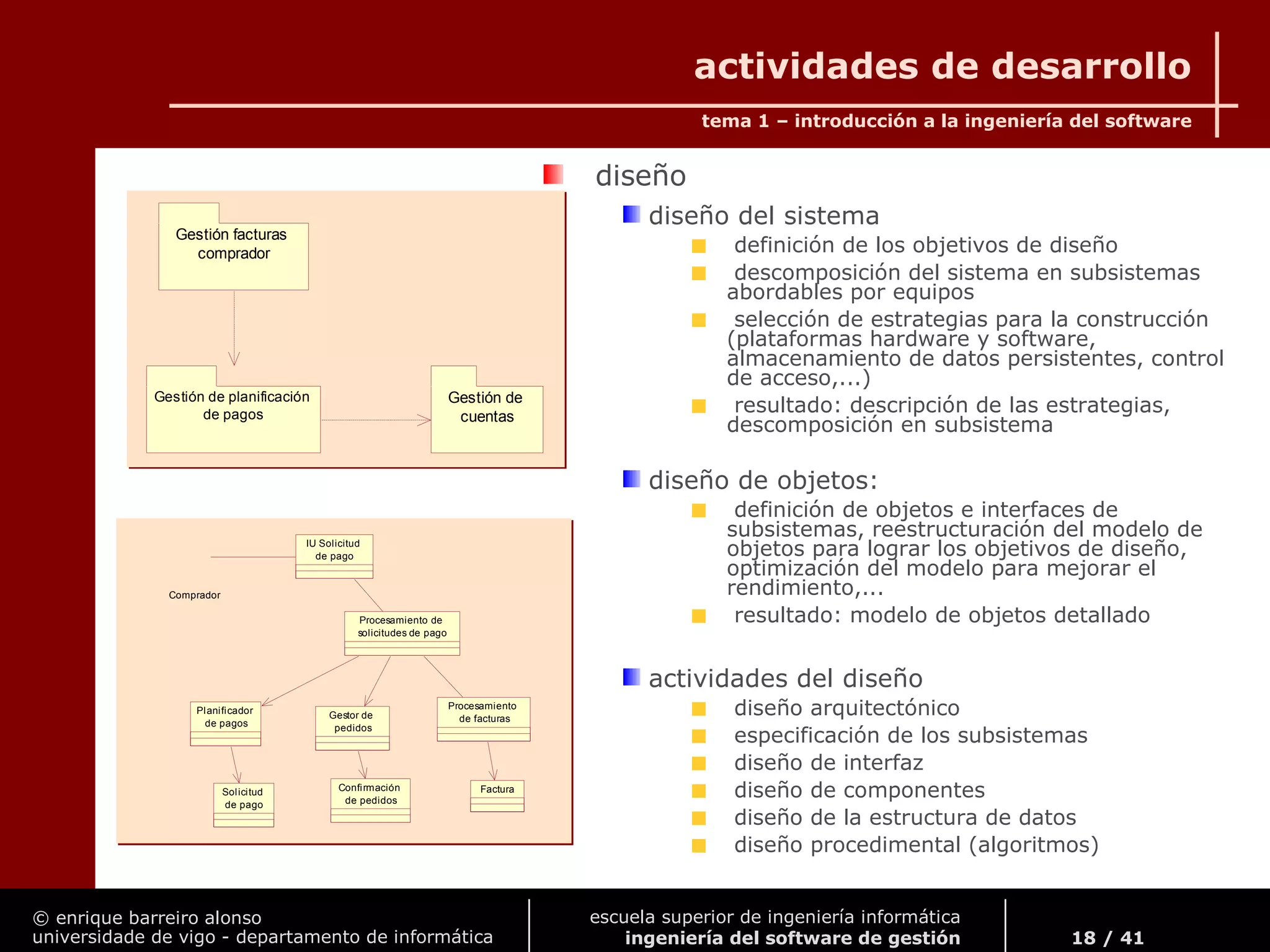

diseño
diseño del sistema
definición de los objetivos de diseño
descomposición del sistema en subsistemas
abordables por equipos
selección de estrategias para la construcción
(plataformas hardware y software,
almacenamiento de datos persistentes, control
de acceso,...)
resultado: descripción de las estrategias,
descomposición en subsistema
diseño de objetos:
definición de objetos e interfaces de
subsistemas, reestructuración del modelo de
objetos para lograr los objetivos de diseño,
optimización del modelo para mejorar el
rendimiento,...
resultado: modelo de objetos detallado
actividades del diseño
diseño arquitectónico
especificación de los subsistemas
diseño de interfaz
diseño de componentes
diseño de la estructura de datos
diseño procedimental (algoritmos)
Comprador
IU Solicitud
de pago
Gestor de
pedidos
Confirmación
de pedidos
Planificador
de pagos
Solicitud
de pago
Procesamiento de
solicitudes de pago
Procesamiento
de facturas
Factura
Comprador
IU Solicitud
de pago
Gestor de
pedidos
Confirmación
de pedidos
Planificador
de pagos
Solicitud
de pago
Procesamiento de
solicitudes de pago
Procesamiento
de facturas
Factura
Gestión facturas
comprador
Gestión de planificación
de pagos
Gestión de
cuentas
Gestión facturas
comprador
Gestión de planificación
de pagos
Gestión de
cuentas

19 / 41

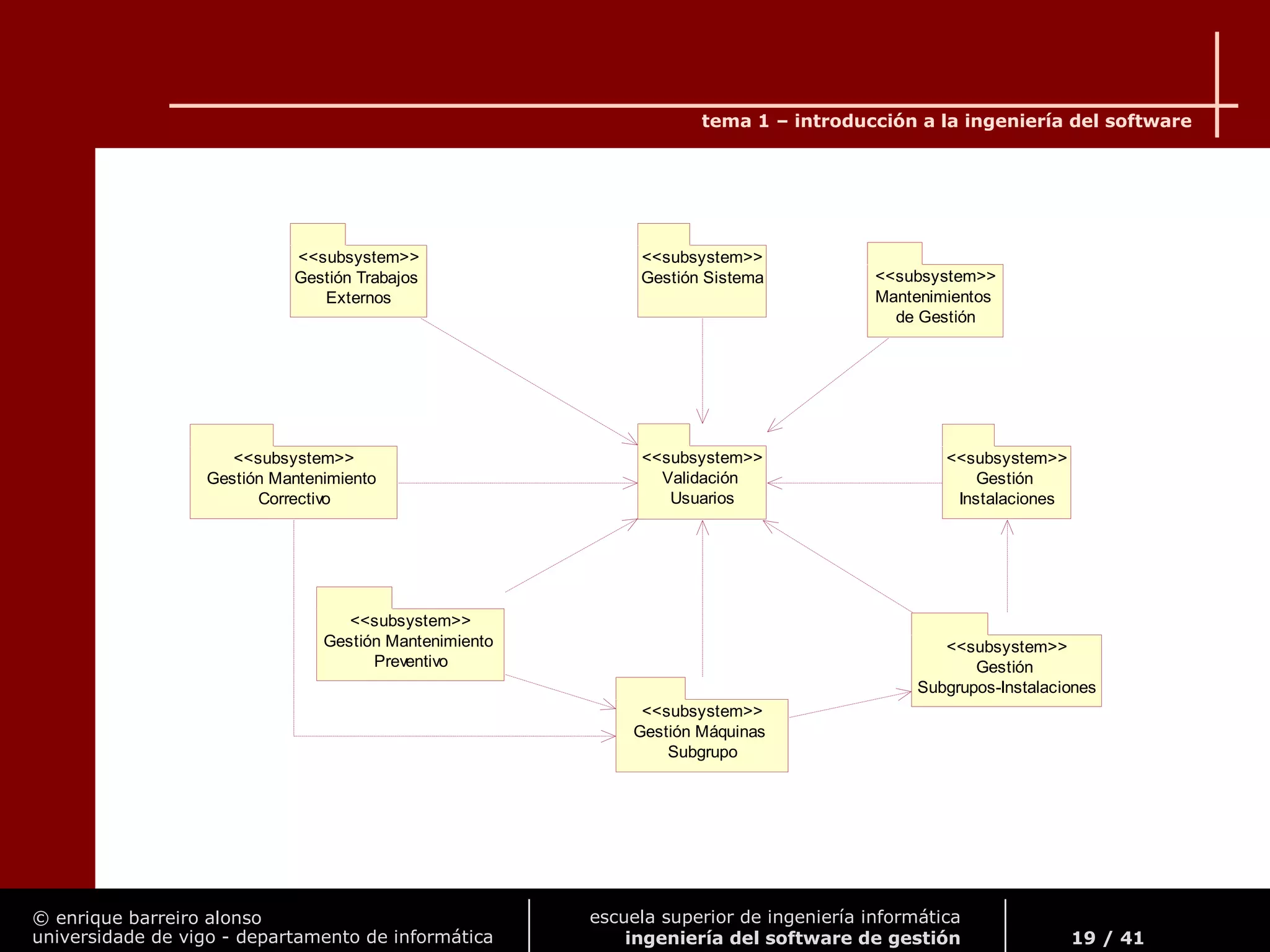

Validación
Usuarios
<<subsystem>>
Gestión Máquinas
Subgrupo
<<subsystem>>
Gestión
Subgrupos-Instalaciones
<<subsystem>>
Gestión Sistema
<<subsystem>>
Gestión
Instalaciones
<<subsystem>>
Mantenimientos
de Gestión
<<subsystem>>
Gestión Mantenimiento
Correctivo
<<subsystem>>
Gestión Trabajos
Externos
<<subsystem>>
Preventivo
<<subsystem>>

20 / 41

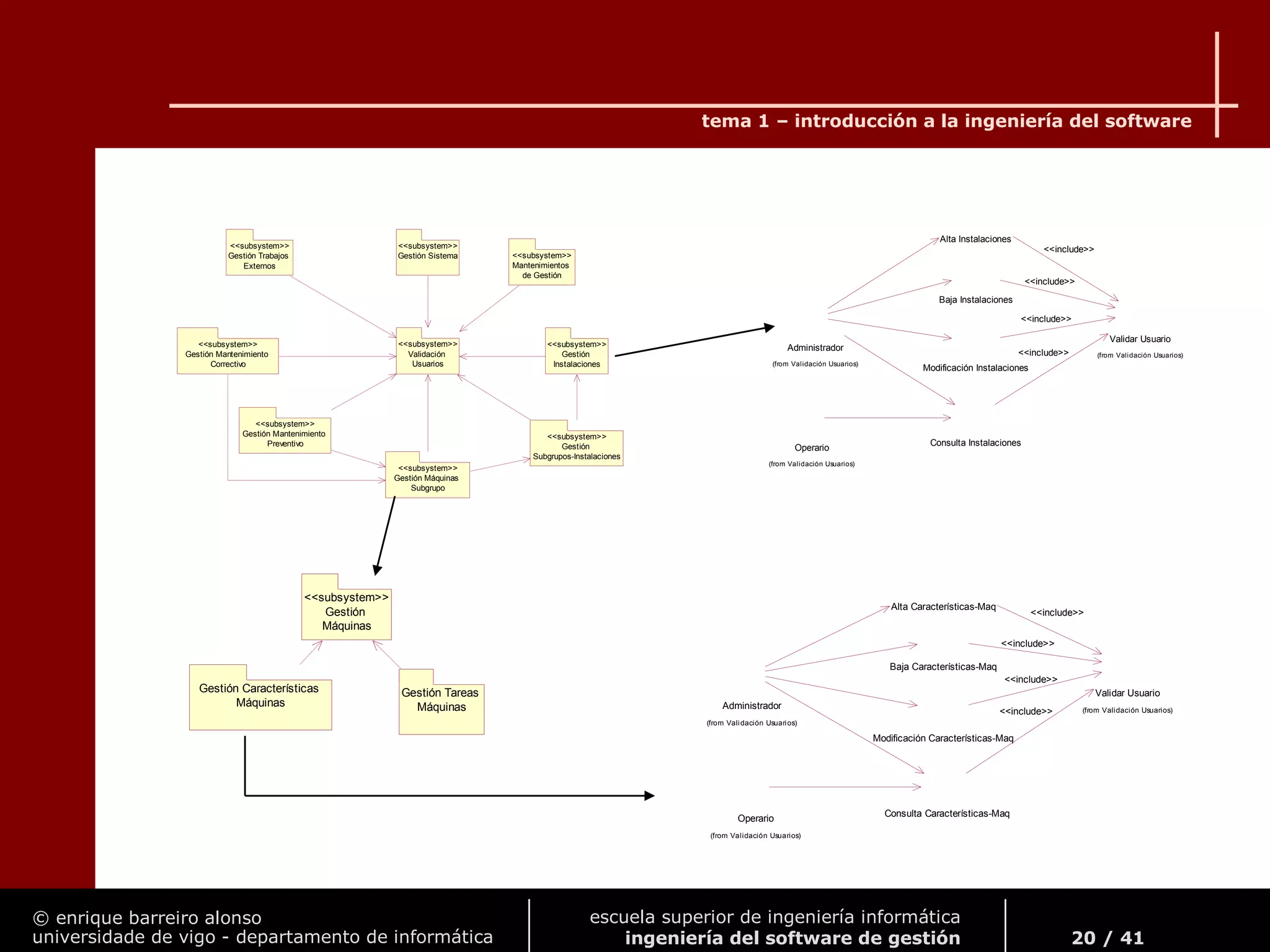

Validación
Usuarios
<<subsystem>>
Gestión Máquinas
Subgrupo
<<subsystem>>
Gestión
Subgrupos-Instalaciones
<<subsystem>>
Gestión Sistema
<<subsystem>>
Gestión
Instalaciones
<<subsystem>>
Mantenimientos
de Gestión
<<subsystem>>
Correctivo
<<subsystem>>
Gestión Trabajos
Externos
<<subsystem>>
Preventivo
<<subsystem>>
Gestión
Máquinas
<<subsystem>>
Gestión Características
Máquinas
Gestión Tareas
Máquinas
Alta Características-Maq
Baja Características-Maq
Modificación Características-Maq
Operario
(from Validación Usuarios)
Administrador
Validar Usuario
<<include>>
<<include>>
<<include>>
Consulta Características-Maq
<<include>>
Alta Instalaciones
Baja Instalaciones
Modificación Instalaciones
Operario
Administrador
Validar Usuario
<<include>>
<<include>>
<<include>>
Consulta Instalaciones
<<include>>

21 / 41

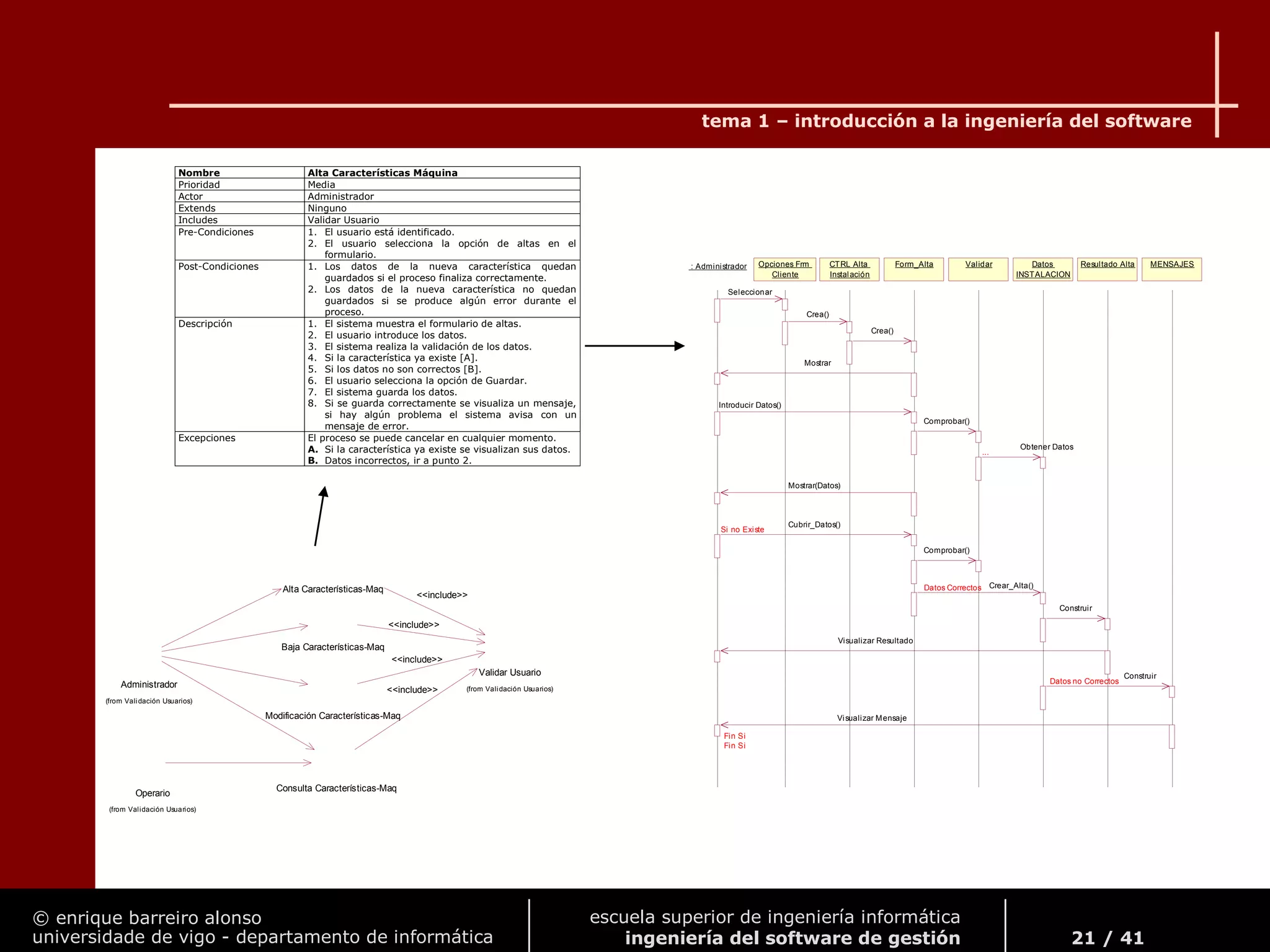

Operario
Administrador
Validar Usuario
<<include>>
<<include>>
<<include>>
<<include>>
Nombre Alta Características Máquina
Prioridad Media
Actor Administrador
Extends Ninguno
Includes Validar Usuario
Pre-Condiciones 1. El usuario está identificado.
2. El usuario selecciona la opción de altas en el
formulario.
Post-Condiciones 1. Los datos de la nueva característica quedan
guardados si el proceso finaliza correctamente.
2. Los datos de la nueva característica no quedan
guardados si se produce algún error durante el
proceso.
Descripción 1. El sistema muestra el formulario de altas.
2. El usuario introduce los datos.
3. El sistema realiza la validación de los datos.
4. Si la característica ya existe [A].
5. Si los datos no son correctos [B].
6. El usuario selecciona la opción de Guardar.
7. El sistema guarda los datos.
8. Si se guarda correctamente se visualiza un mensaje,
si hay algún problema el sistema avisa con un
mensaje de error.
Excepciones El proceso se puede cancelar en cualquier momento.
A. Si la característica ya existe se visualizan sus datos.
B. Datos incorrectos, ir a punto 2.
MENSAJES: Administrador Opciones Frm
Cliente
CTRL Alta
Instalación
Form_Alta Validar Datos
INSTALACION
Resultado Alta
Visualizar Mensaje
Seleccionar
Crea()
Mostrar(Datos)
Introducir Datos()
Cubrir_Datos()
Comprobar()
Comprobar()
Obtener Datos
Crear_Alta()
Construir
Construir
Visualizar Resultado
Crea()
Si no Existe
Fin Si
Fin Si
Datos Correctos
...
Datos no Correctos
Mostrar

22 / 41
Operario
Administrador
Validar Usuario
<<include>>
<<include>>
<<include>>
<<include>>
Nombre Alta Características Máquina
Prioridad Media
Actor Administrador
Extends Ninguno
Includes Validar Usuario
Pre-Condiciones 1. El usuario está identificado.
2. El usuario selecciona la opción de altas en el
formulario.
Post-Condiciones 1. Los datos de la nueva característica quedan
guardados si el proceso finaliza correctamente.
2. Los datos de la nueva característica no quedan
guardados si se produce algún error durante el
proceso.
Descripción 1. El sistema muestra el formulario de altas.
2. El usuario introduce los datos.
3. El sistema realiza la validación de los datos.
4. Si la característica ya existe [A].
5. Si los datos no son correctos [B].
6. El usuario selecciona la opción de Guardar.
7. El sistema guarda los datos.
8. Si se guarda correctamente se visualiza un mensaje,
si hay algún problema el sistema avisa con un
mensaje de error.
Excepciones El proceso se puede cancelar en cualquier momento.
A. Si la característica ya existe se visualizan sus datos.
B. Datos incorrectos, ir a punto 2.
Visualizar
Formulario
Comprobar
Datos
Mensaje "Error
Datos"
Comprobar Existencia
de la Instalación
Visualizar Datos
Instalación
Guardar Datos
Instalación
Mensaje
"Error"
Datos Incorrectos
Datos Correctos
Si Existe
Mensaje "Instalación
guardada"
Administrador Validado
Seleccionar
Formulario
Introducir
Datos
Seleccionar
Guardar
No Existe
Error al Guardar
Instalación Guardada
Administrador (from Alta Máquinas)Sistema (from Validar Usuario)

23 / 41

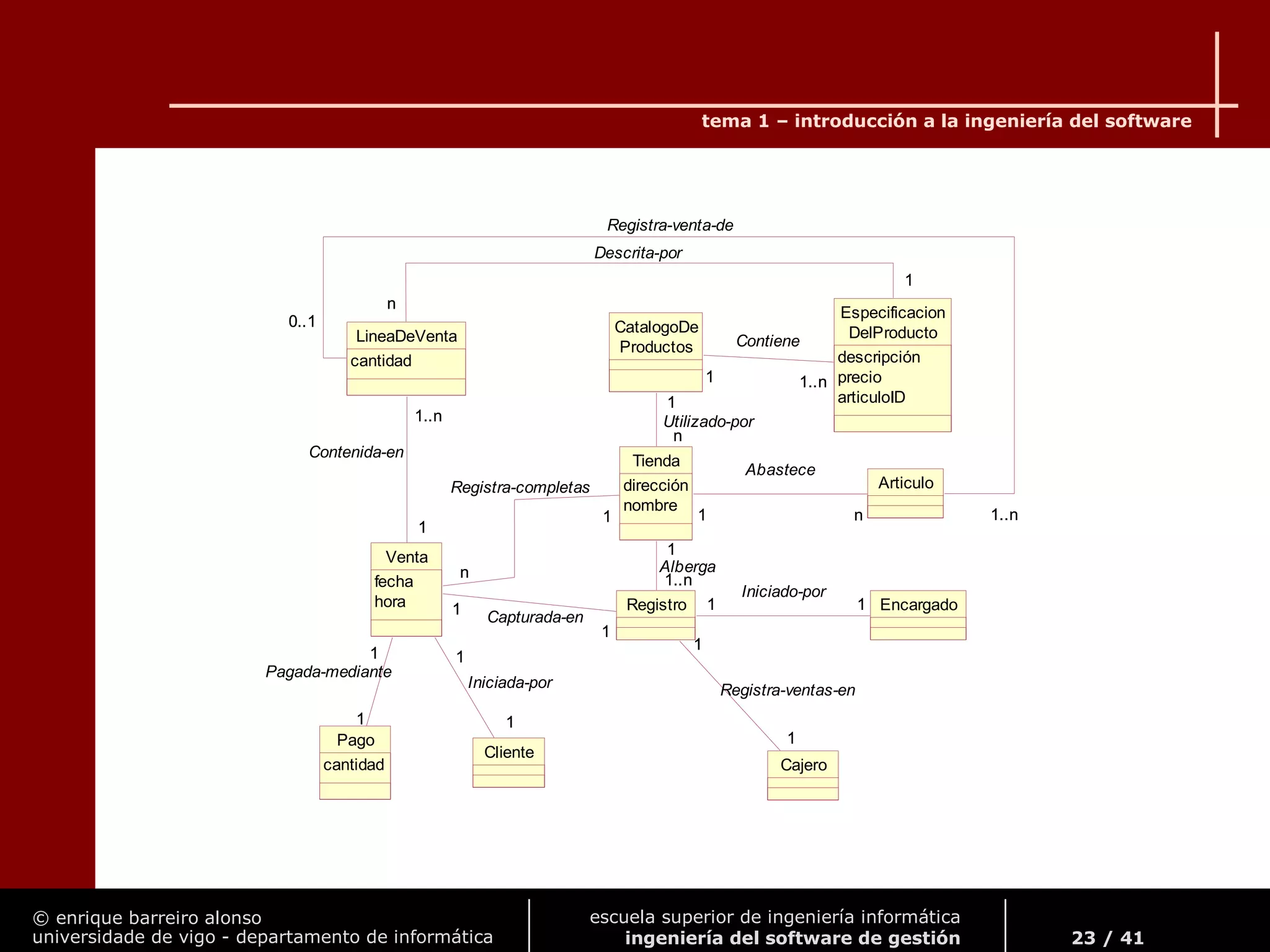

Especificacion
DelProducto
descripción
precio
articuloID
CatalogoDe
Productos
1..n1
Articulo
Encargado
LineaDeVenta
cantidad
1
n
1..n
0..1
Tienda
dirección
nombre
n
1
n1
Pago
cantidad
Venta
fecha
hora
1
1..n
1
n
1
1
Cliente
1
1
Registro
1..n
1
111
1
Cajero
1
1
1
1
11
1
1
Pagada-mediante
1
1
Iniciada-por Registra-ventas-en
Iniciado-por
1..n
1
Alberga
Abastece
n1
Capturada-en1
1
1
n
Registra-completas
Contenida-en
1
1..n Utilizado-por
n
1
1..n1
Contiene
Descrita-por
1
n
1..n
0..1
Registra-venta-de

24 / 41

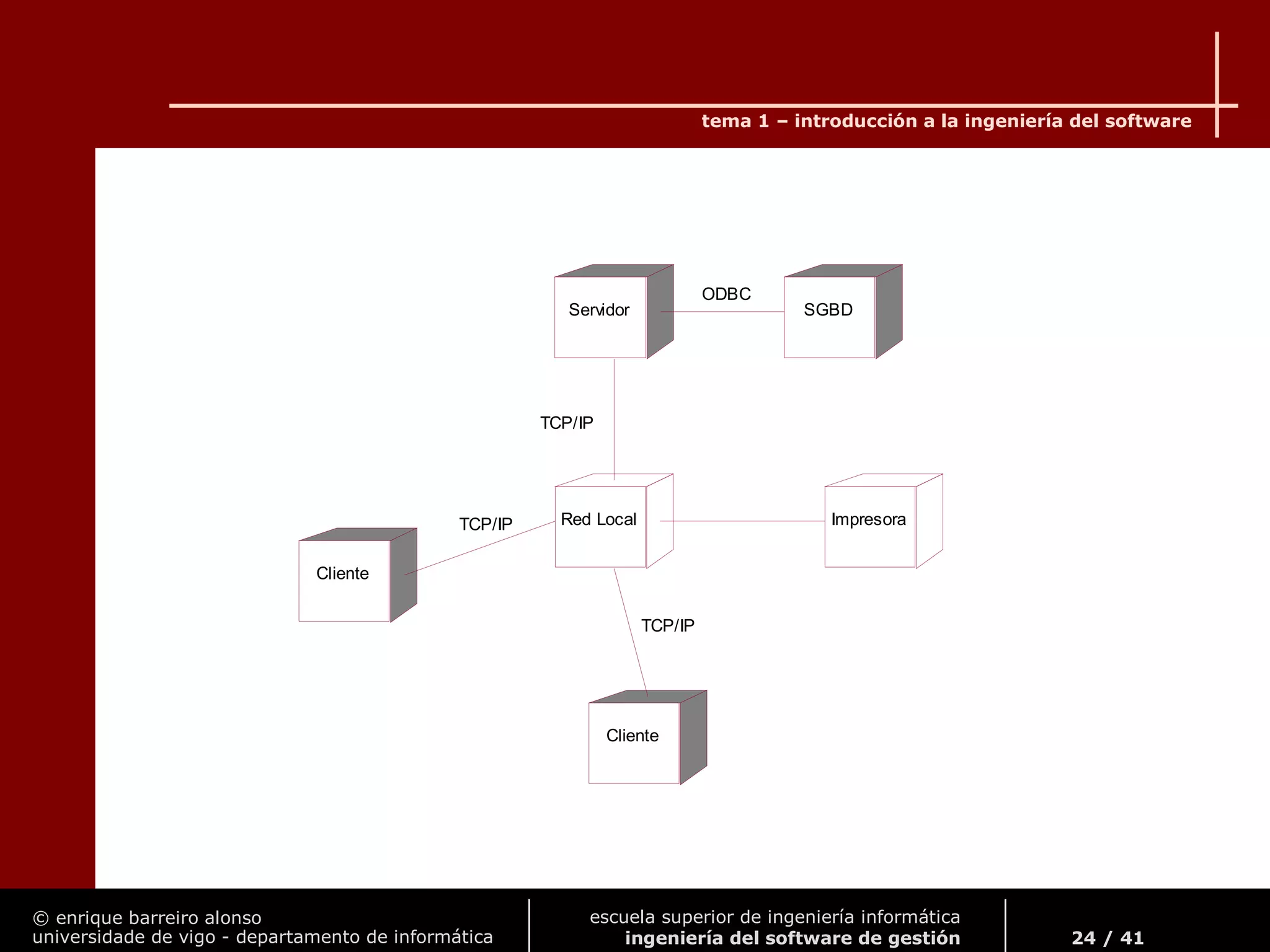

Servidor SGBD
Red Local Impresora
Cliente
Cliente
ODBC
TCP/IP
TCP/IP
TCP/IP

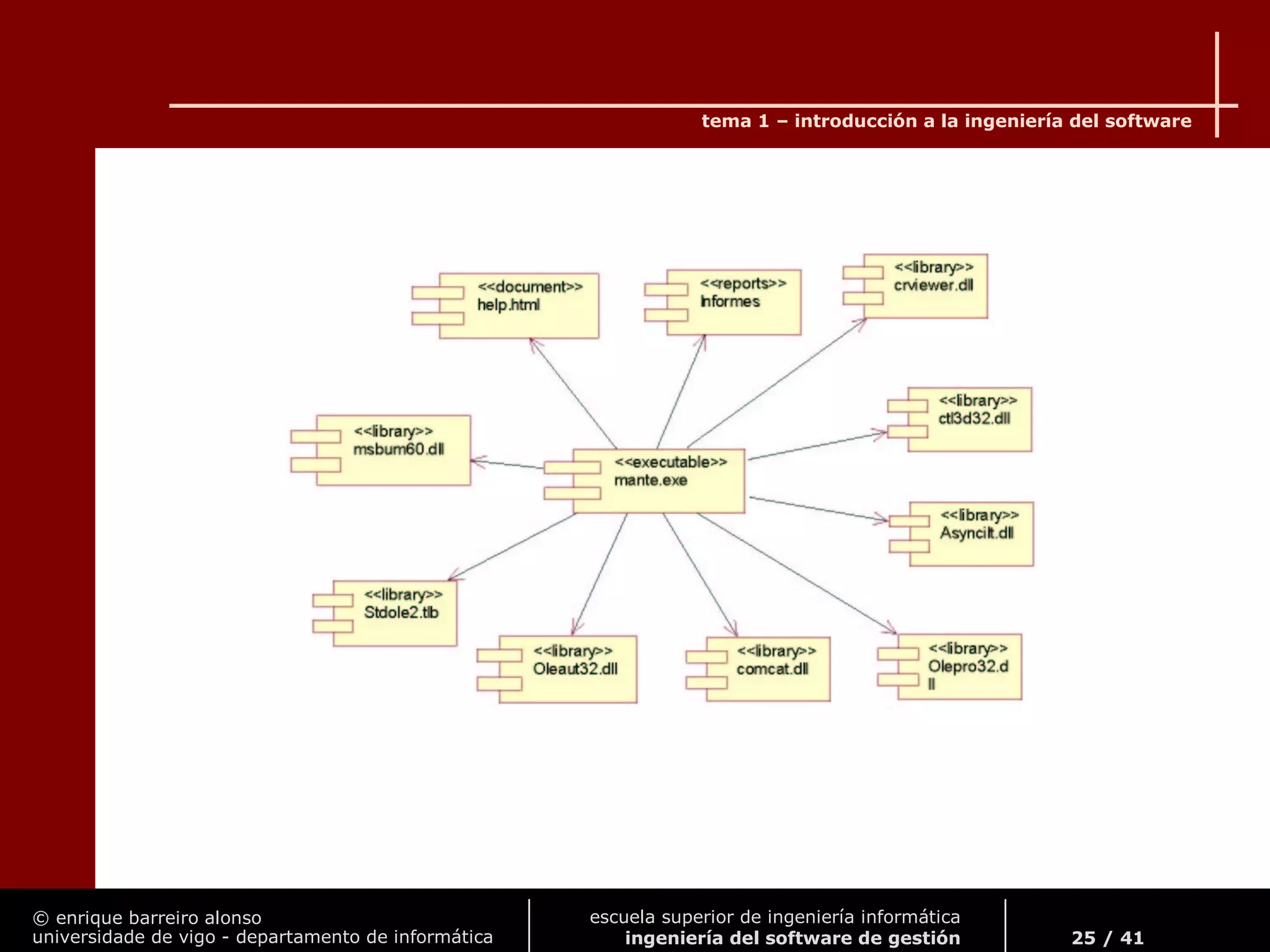

25 / 41

26 / 41

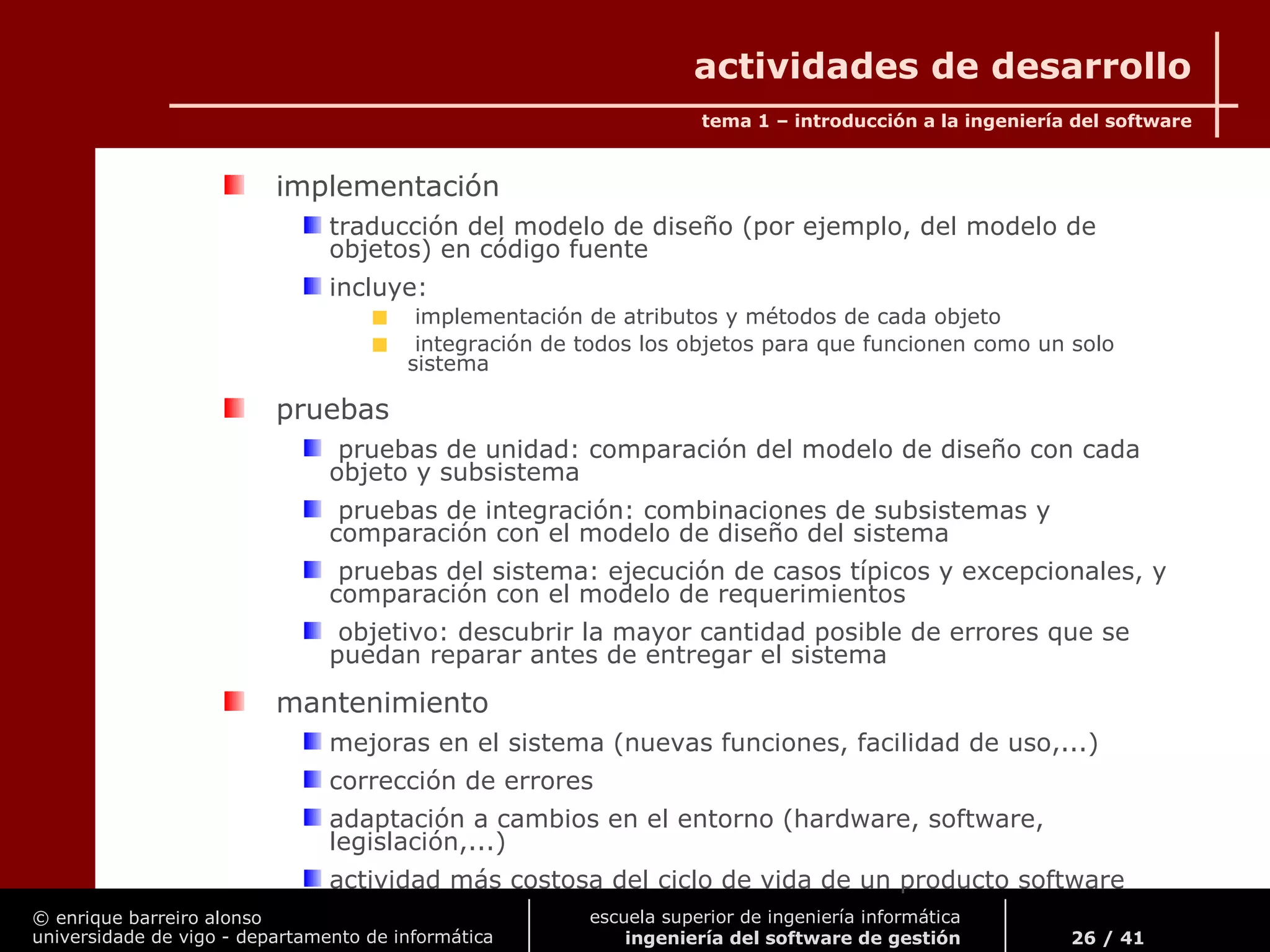

implementación
traducción del modelo de diseño (por ejemplo, del modelo de
objetos) en código fuente
incluye:
implementación de atributos y métodos de cada objeto
integración de todos los objetos para que funcionen como un solo
sistema
pruebas
pruebas de unidad: comparación del modelo de diseño con cada
objeto y subsistema
pruebas de integración: combinaciones de subsistemas y
comparación con el modelo de diseño del sistema
pruebas del sistema: ejecución de casos típicos y excepcionales, y
comparación con el modelo de requerimientos
objetivo: descubrir la mayor cantidad posible de errores que se
puedan reparar antes de entregar el sistema
mantenimiento
mejoras en el sistema (nuevas funciones, facilidad de uso,...)
corrección de errores
adaptación a cambios en el entorno (hardware, software,
legislación,...)
actividad más costosa del ciclo de vida de un producto software

27 / 41

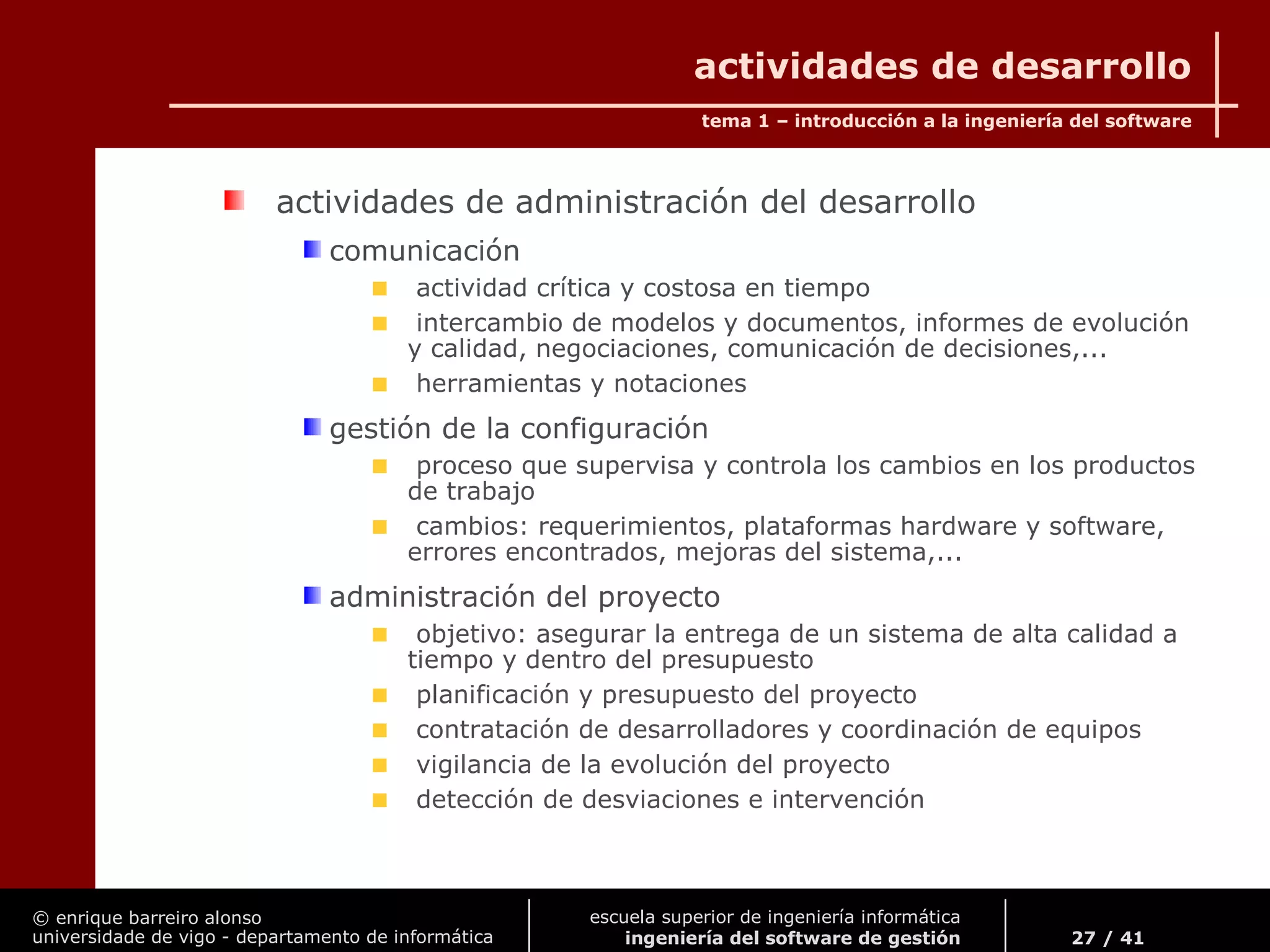

actividades de administración del desarrollo
comunicación
actividad crítica y costosa en tiempo
intercambio de modelos y documentos, informes de evolución
y calidad, negociaciones, comunicación de decisiones,...
herramientas y notaciones
gestión de la configuración
proceso que supervisa y controla los cambios en los productos
de trabajo
cambios: requerimientos, plataformas hardware y software,
errores encontrados, mejoras del sistema,...
administración del proyecto
objetivo: asegurar la entrega de un sistema de alta calidad a
tiempo y dentro del presupuesto
planificación y presupuesto del proyecto
contratación de desarrolladores y coordinación de equipos
vigilancia de la evolución del proyecto
detección de desviaciones e intervención

28 / 41

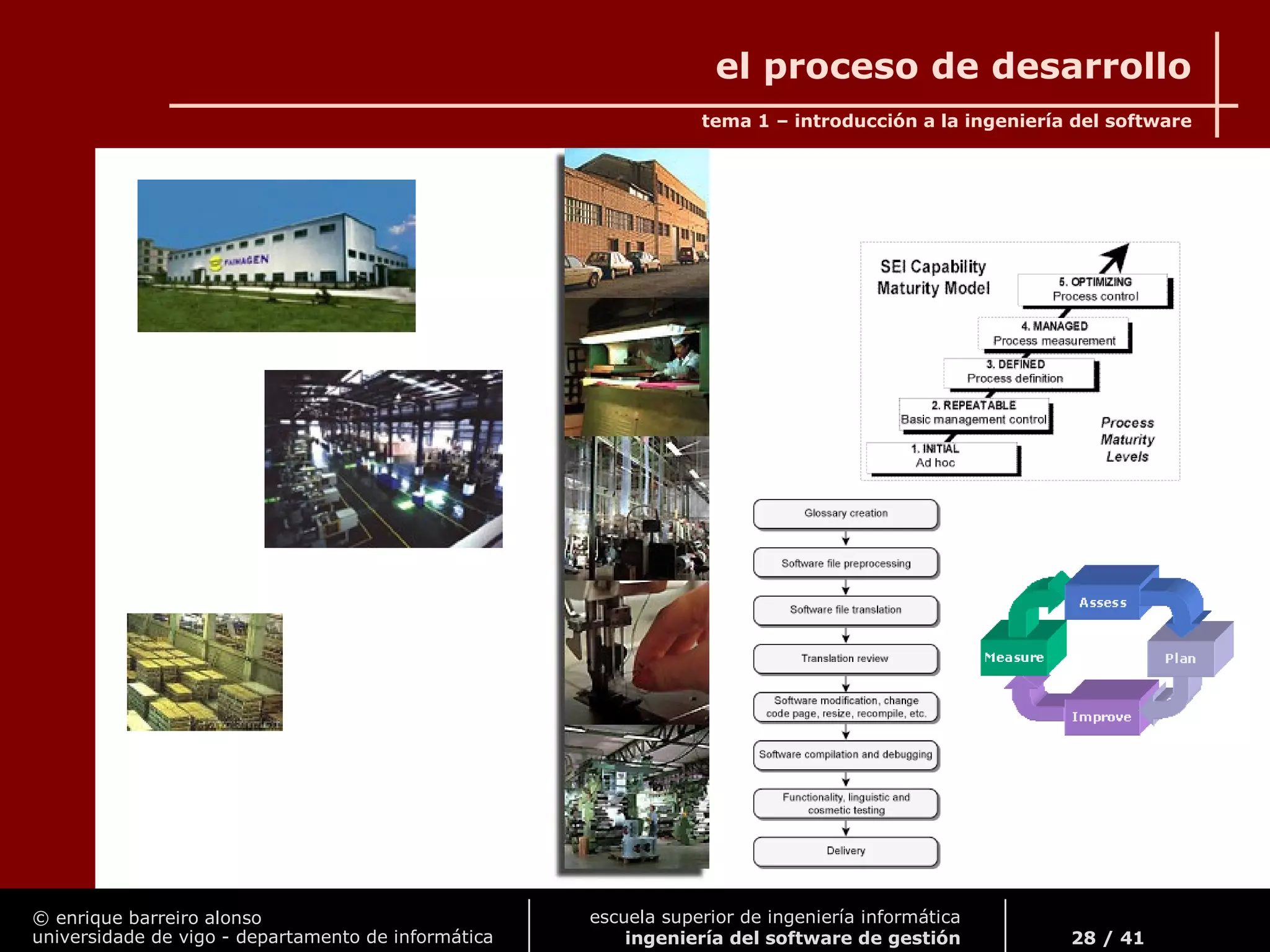

el proceso de desarrollo

29 / 41

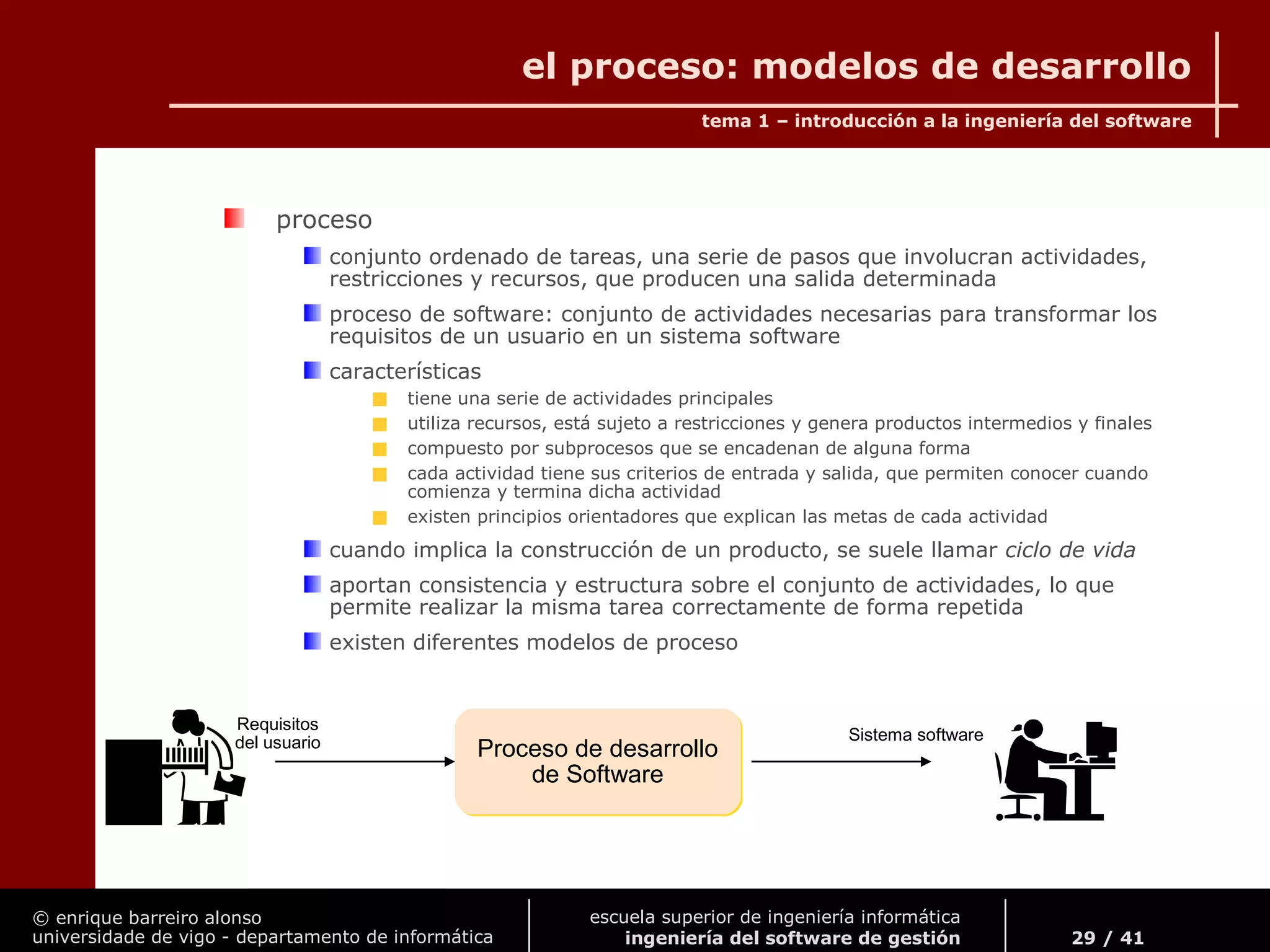

el proceso: modelos de desarrollo
proceso
conjunto ordenado de tareas, una serie de pasos que involucran actividades,
restricciones y recursos, que producen una salida determinada
proceso de software: conjunto de actividades necesarias para transformar los
requisitos de un usuario en un sistema software
características
tiene una serie de actividades principales
utiliza recursos, está sujeto a restricciones y genera productos intermedios y finales
compuesto por subprocesos que se encadenan de alguna forma
cada actividad tiene sus criterios de entrada y salida, que permiten conocer cuando
comienza y termina dicha actividad
existen principios orientadores que explican las metas de cada actividad
cuando implica la construcción de un producto, se suele llamar ciclo de vida
aportan consistencia y estructura sobre el conjunto de actividades, lo que
permite realizar la misma tarea correctamente de forma repetida
existen diferentes modelos de proceso
Proceso de desarrollo
de Software
de Software
Requisitos
del usuario Sistema software

30 / 41

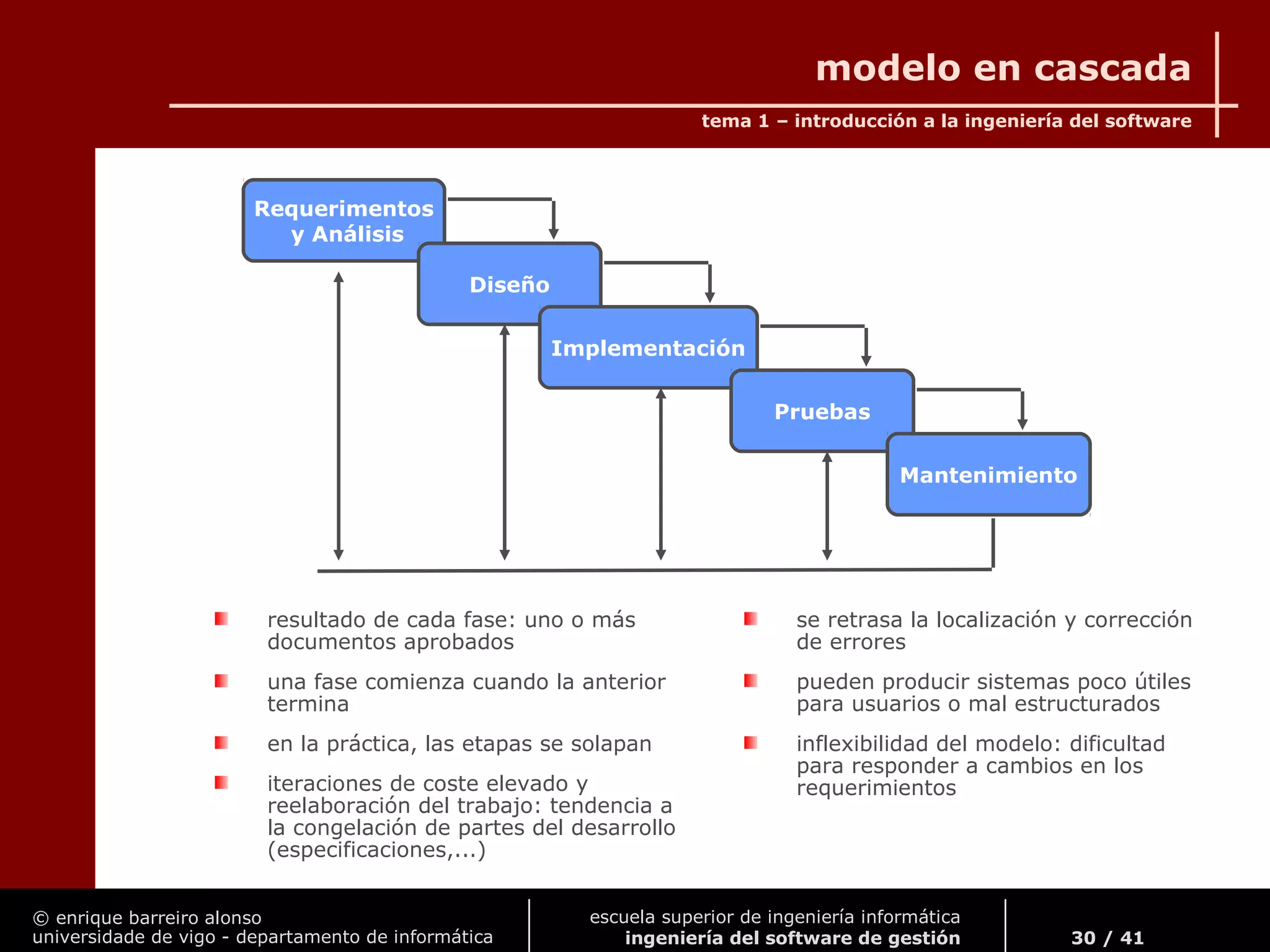

modelo en cascada
Requerimentos
y Análisis
Diseño
Implementación
Pruebas
Mantenimiento
resultado de cada fase: uno o más
documentos aprobados
una fase comienza cuando la anterior
termina
en la práctica, las etapas se solapan
iteraciones de coste elevado y
reelaboración del trabajo: tendencia a
la congelación de partes del desarrollo
(especificaciones,...)
se retrasa la localización y corrección
de errores
pueden producir sistemas poco útiles
para usuarios o mal estructurados
inflexibilidad del modelo: dificultad
para responder a cambios en los
requerimientos

31 / 41

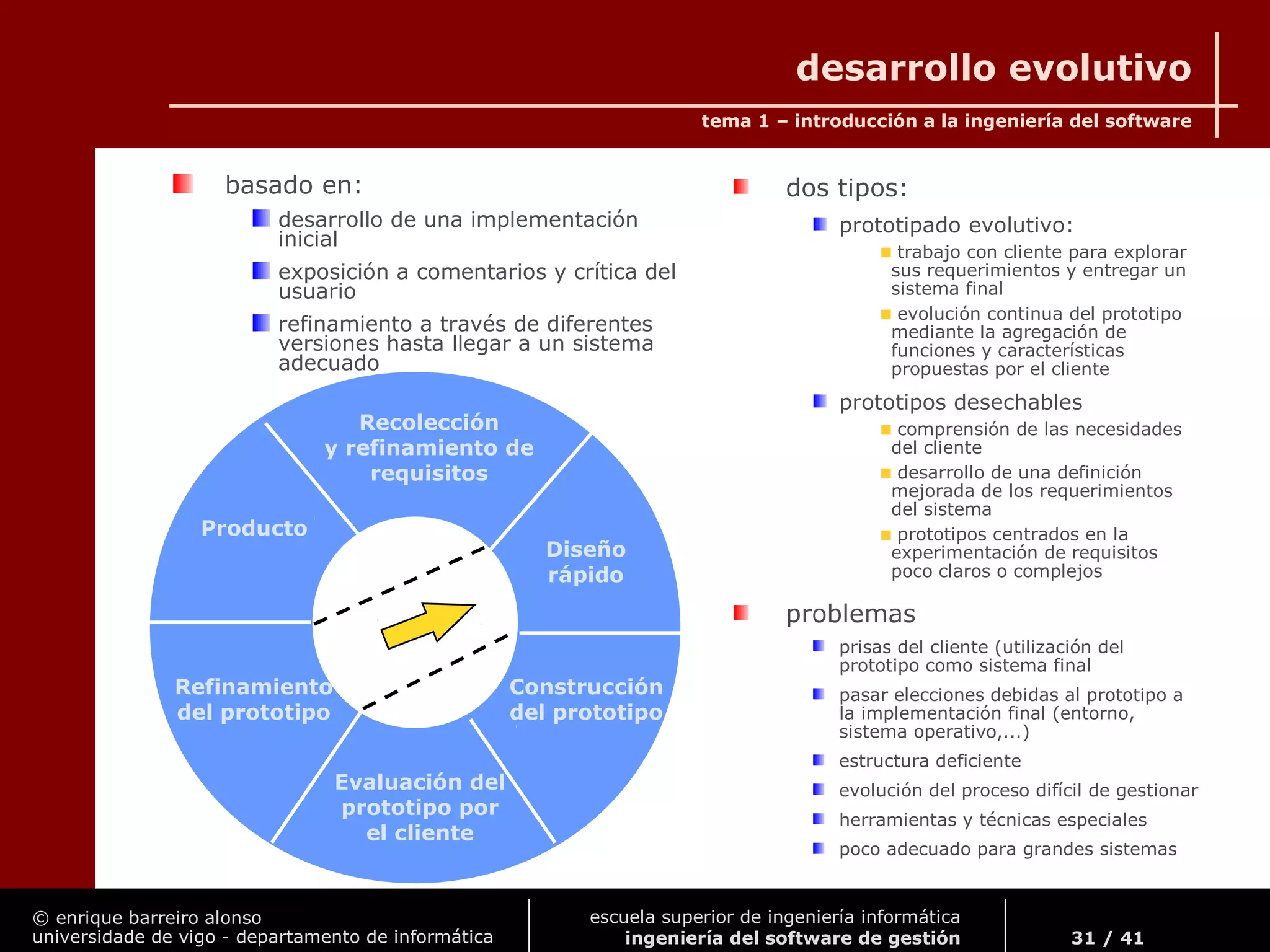

desarrollo evolutivo
Recolección
y refinamiento de
requisitos
Diseño
rápido
Producto
Refinamiento
del prototipo
Evaluación del
prototipo por
el cliente
Construcción
del prototipo
basado en:
desarrollo de una implementación
inicial
exposición a comentarios y crítica del
usuario
refinamiento a través de diferentes
versiones hasta llegar a un sistema
adecuado
dos tipos:
prototipado evolutivo:
trabajo con cliente para explorar
sus requerimientos y entregar un
sistema final
evolución continua del prototipo
mediante la agregación de
funciones y características
propuestas por el cliente
prototipos desechables
comprensión de las necesidades
del cliente
desarrollo de una definición
mejorada de los requerimientos
del sistema
prototipos centrados en la
experimentación de requisitos
poco claros o complejos
problemas
prisas del cliente (utilización del
prototipo como sistema final
pasar elecciones debidas al prototipo a
la implementación final (entorno,
sistema operativo,...)
estructura deficiente
evolución del proceso difícil de gestionar
herramientas y técnicas especiales
poco adecuado para grandes sistemas

32 / 41

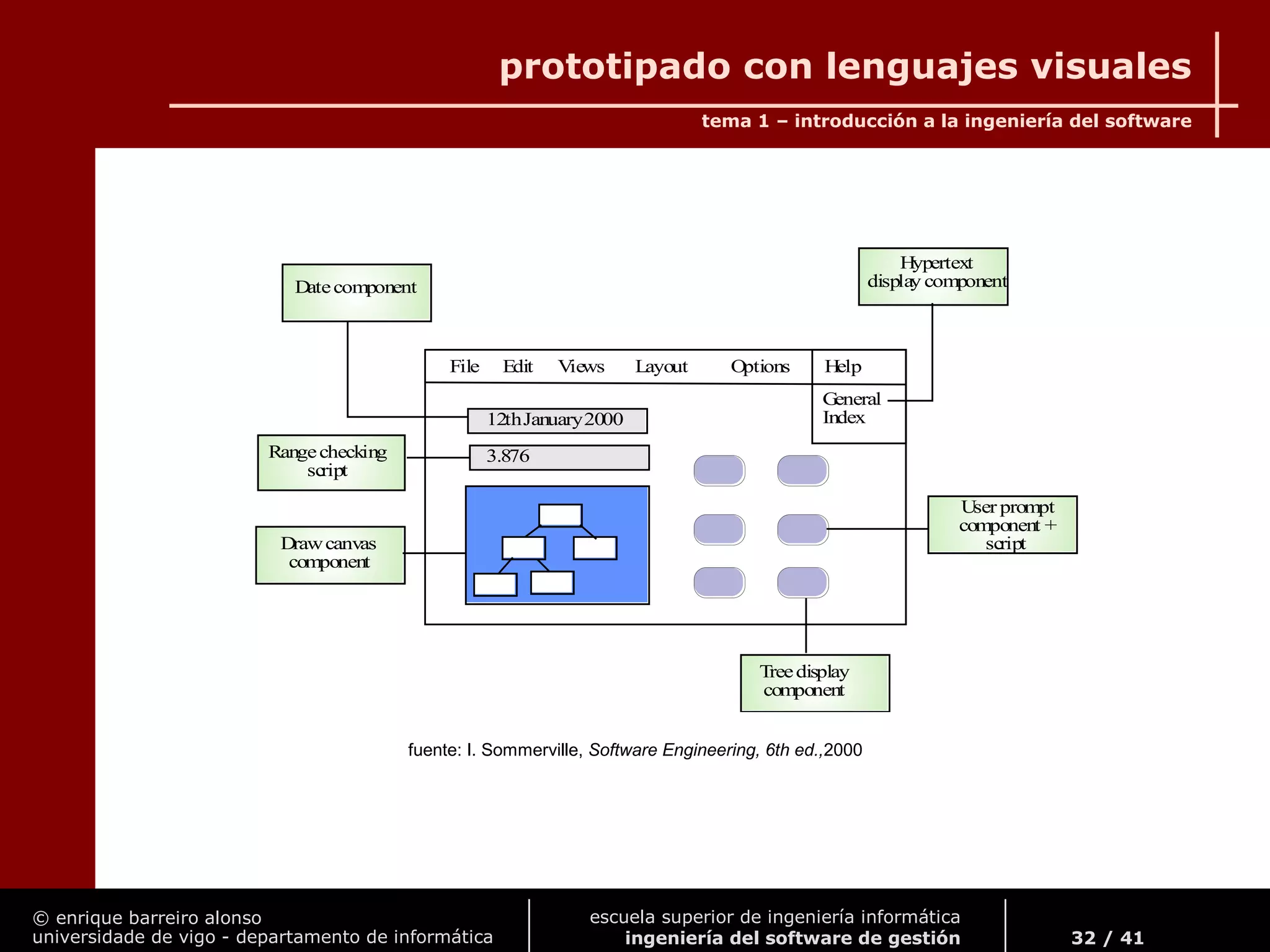

prototipado con lenguajes visuales
File Edit Views Layout Options Help
General
Index
Hypertext
display componentDatecomponent
Rangechecking
script
Treedisplay
component
12thJanuary2000
3.876
Drawcanvas
component
User prompt
component +
script
fuente: I. Sommerville, Software Engineering, 6th ed.,2000

33 / 41

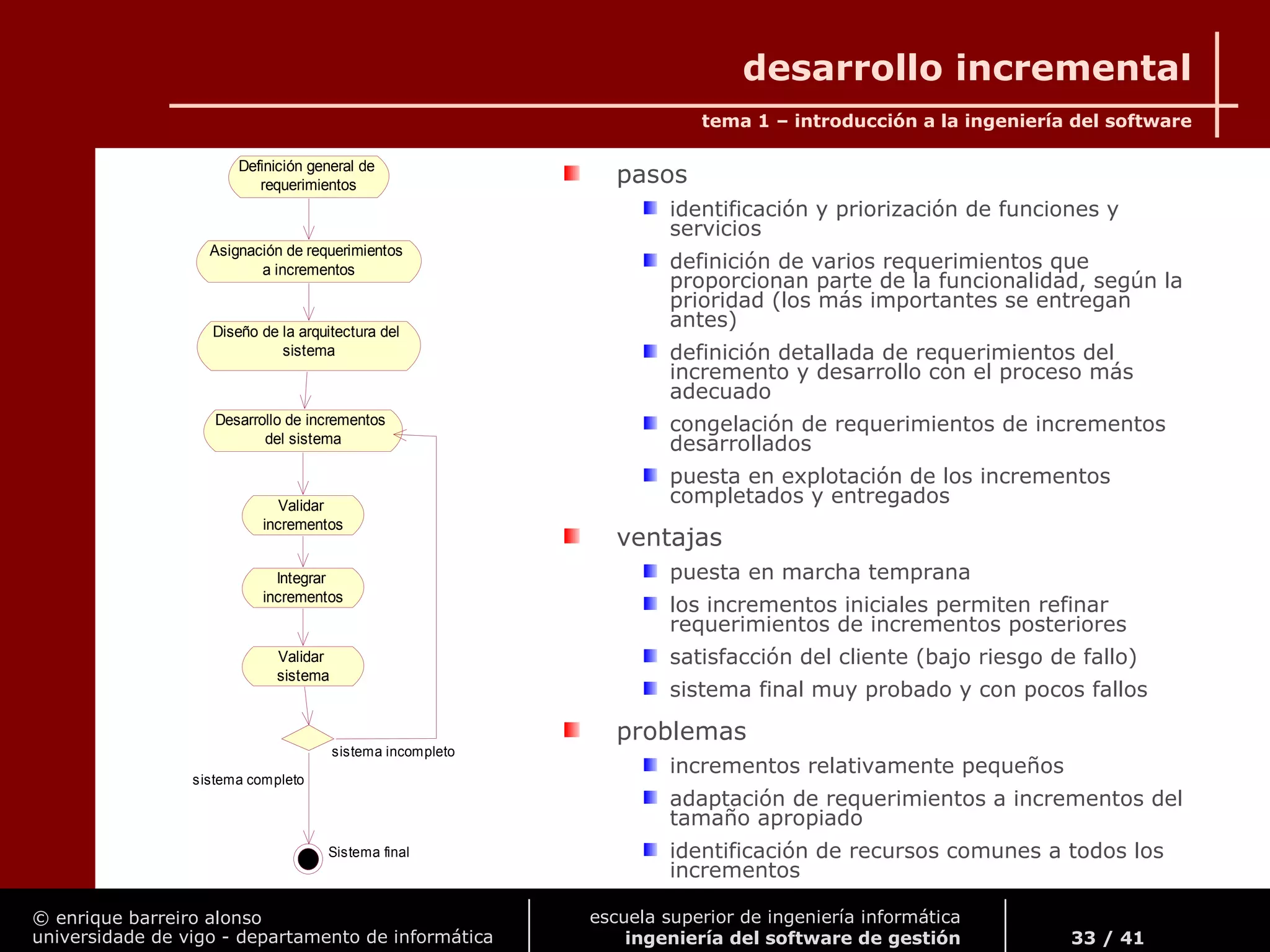

desarrollo incremental
Definición general de
requerimientos
Asignación de requerimientos
a incrementos
Diseño de la arquitectura del
sistema
Desarrollo de incrementos
del sistema
Validar
incrementos
Integrar
incrementos
Validar
sistema
Sistema final
sistema incompleto
sistema completo
pasos
identificación y priorización de funciones y
servicios
definición de varios requerimientos que
proporcionan parte de la funcionalidad, según la
prioridad (los más importantes se entregan
antes)
definición detallada de requerimientos del
incremento y desarrollo con el proceso más
adecuado
congelación de requerimientos de incrementos
desarrollados
puesta en explotación de los incrementos
completados y entregados
ventajas
puesta en marcha temprana
los incrementos iniciales permiten refinar
requerimientos de incrementos posteriores
satisfacción del cliente (bajo riesgo de fallo)
sistema final muy probado y con pocos fallos
problemas
incrementos relativamente pequeños
adaptación de requerimientos a incrementos del
tamaño apropiado
identificación de recursos comunes a todos los
incrementos

34 / 41
.
Concepto de
operación
Análisis de riesgos
An.
Riesgo.
-
PROGRESO
A TRAVÉS
DE LAS ITERACIONES
DESARROLLAR, VERIFICAR
PRODUCTO DE SIGUIENTE NIVEL
-
Codificar
PLANIFICAR SIGUIENTE
FASE
Simulaciones, modelos,
pruebas comparativas
Plan de
requerimientos
Plan de ciclo
de vida
Plan de
desarrollo
Plan de integración
y prueba
REVISIÓN
Proto-
tipo 1
Prototipo 2
Prototipo 3
Prototipo
operativo
Requerimientos
de software
Validación de
requerimientos
Diseño del
producto
Diseño de validación
y verificación
Diseño
detallado
Prueba de
unidad
Prueba de
integración
Prueba de
aceptación
Explotación
EVALUAR ALTERNATIVAS,
IDENTIFICAR Y
RESOLVER RIESGOS
DETERMINAR
OBJETIVOS,
ALTERNATIVAS Y
RESTRICCIONES

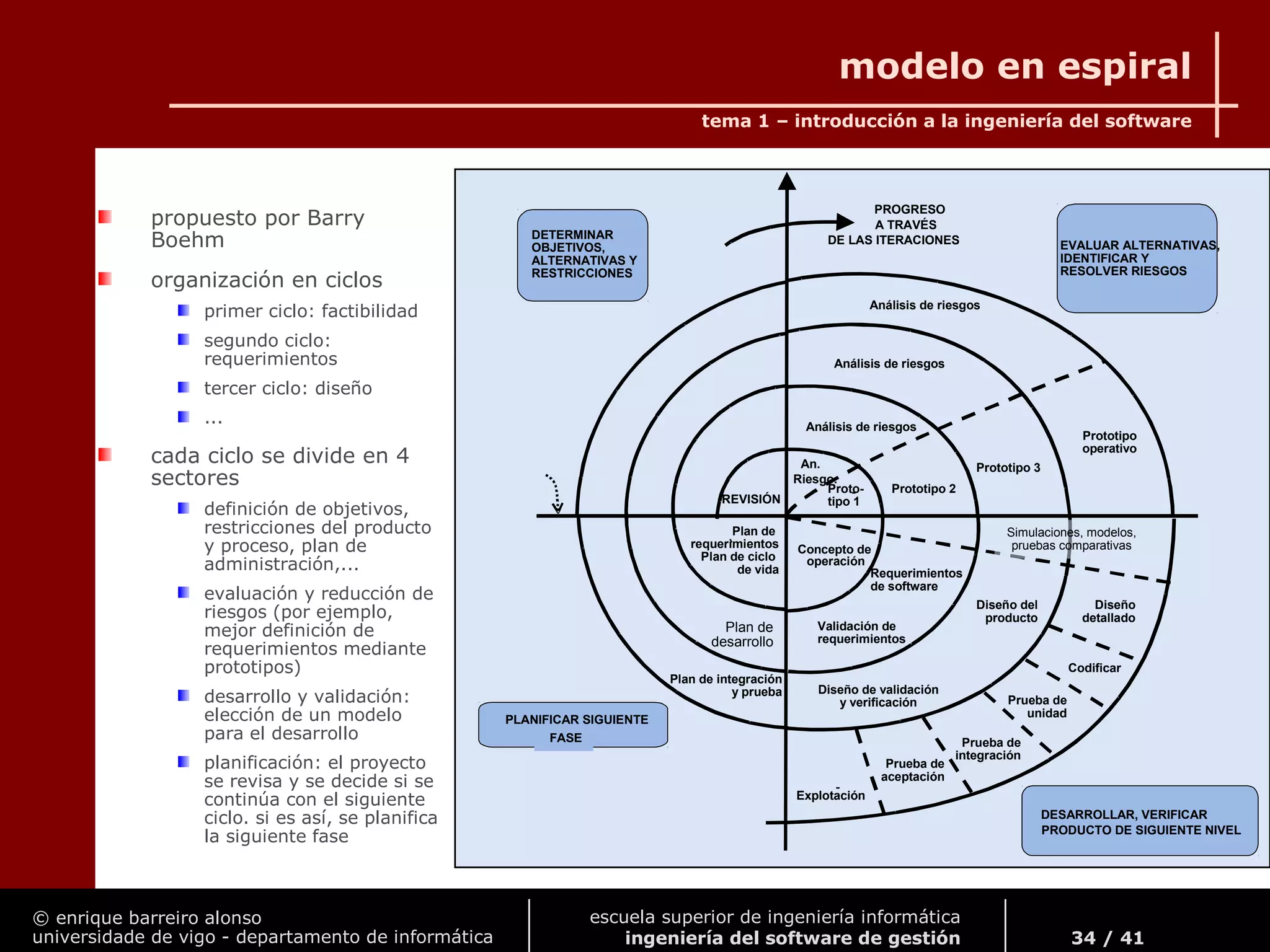

modelo en espiral
propuesto por Barry
Boehm
organización en ciclos
primer ciclo: factibilidad
segundo ciclo:
requerimientos
tercer ciclo: diseño
...
cada ciclo se divide en 4
sectores
definición de objetivos,
restricciones del producto
y proceso, plan de
administración,...
evaluación y reducción de
riesgos (por ejemplo,
mejor definición de
requerimientos mediante
prototipos)
desarrollo y validación:
elección de un modelo
para el desarrollo
planificación: el proyecto
se revisa y se decide si se
continúa con el siguiente
ciclo. si es así, se planifica
la siguiente fase

35 / 41

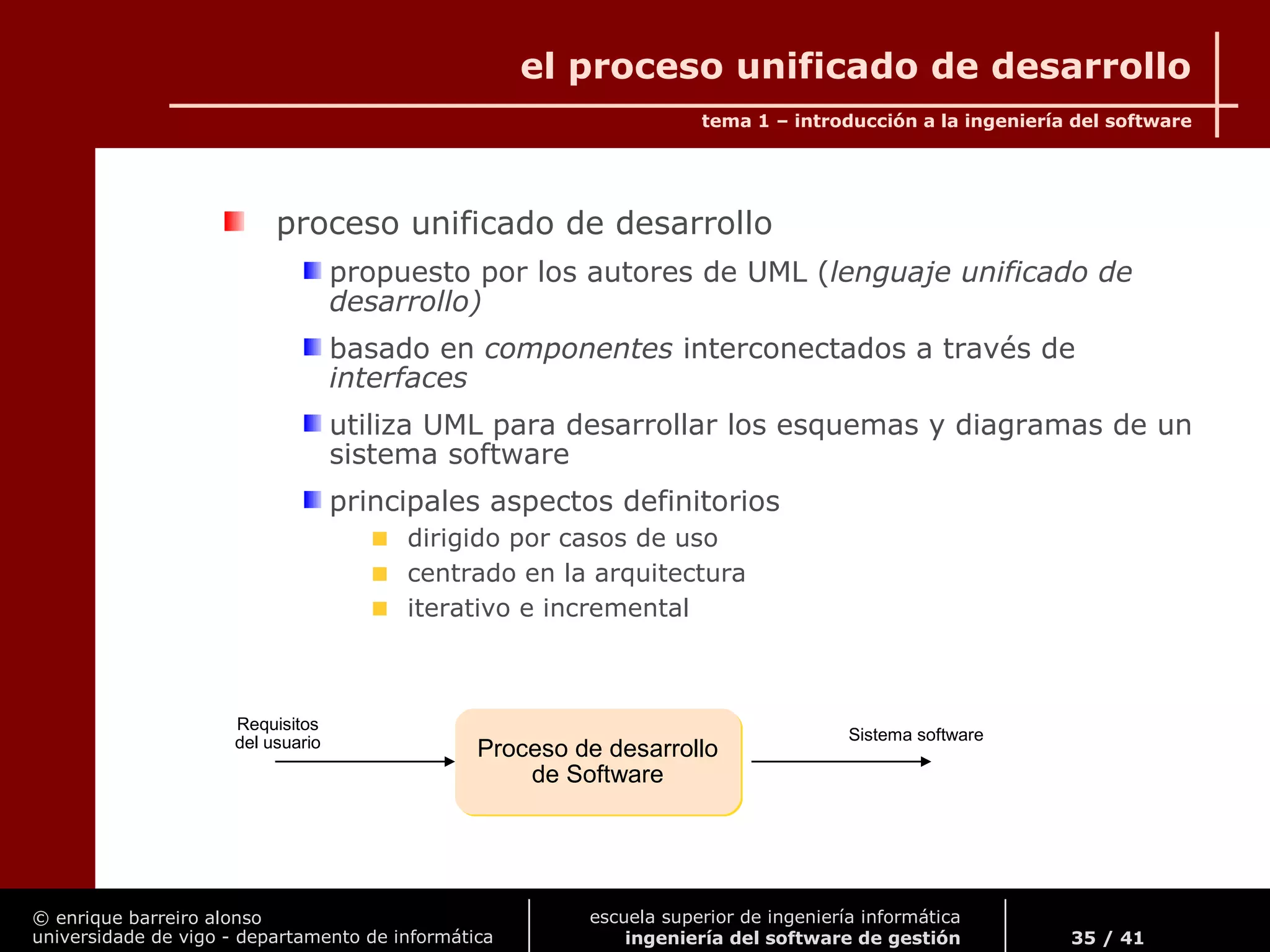

el proceso unificado de desarrollo
proceso unificado de desarrollo
propuesto por los autores de UML (lenguaje unificado de
desarrollo)
basado en componentes interconectados a través de
interfaces
utiliza UML para desarrollar los esquemas y diagramas de un
sistema software
principales aspectos definitorios
dirigido por casos de uso
centrado en la arquitectura
iterativo e incremental
de Software
de Software
Requisitos
del usuario Sistema software

36 / 41

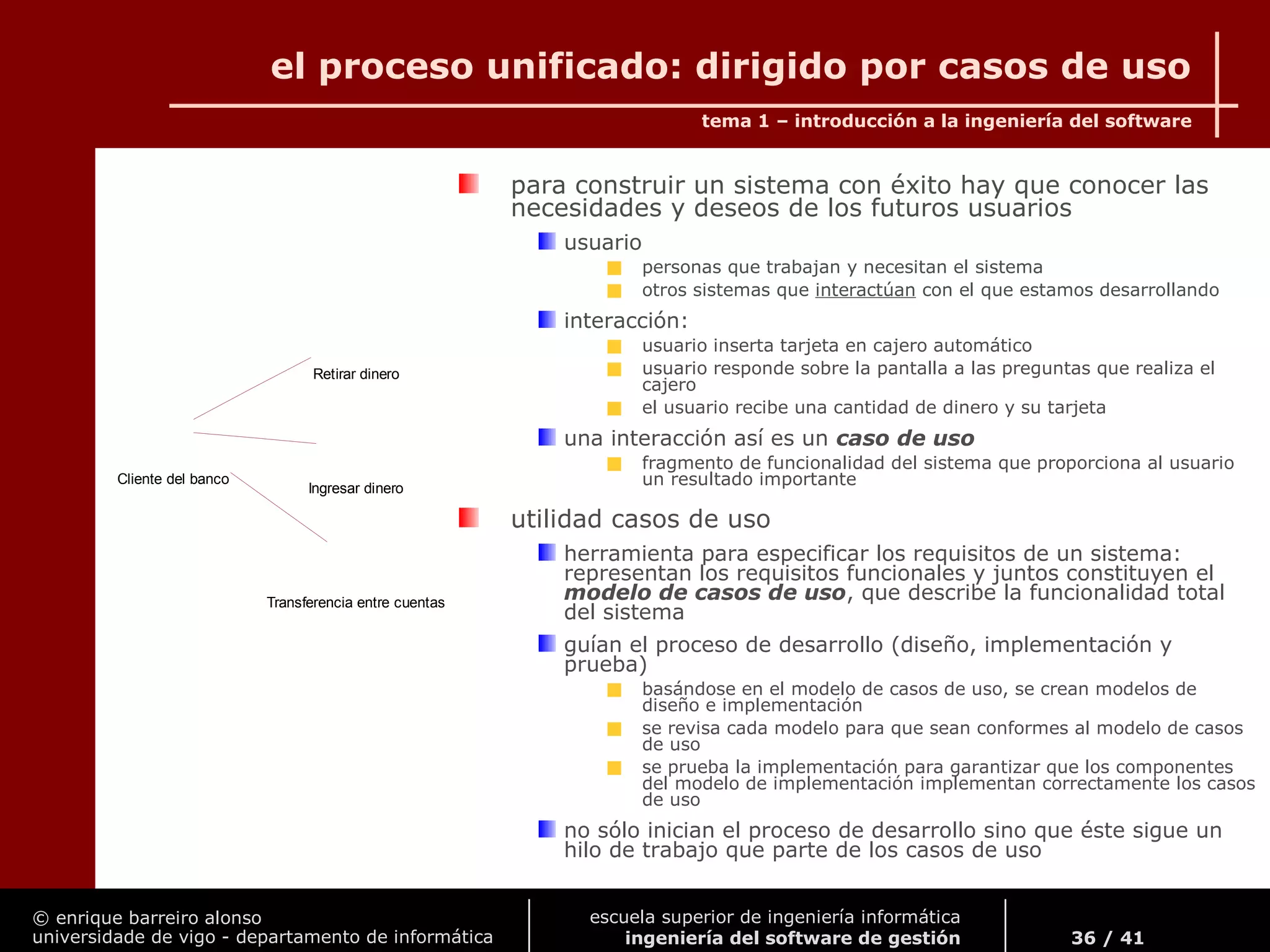

el proceso unificado: dirigido por casos de uso
para construir un sistema con éxito hay que conocer las
necesidades y deseos de los futuros usuarios
usuario
personas que trabajan y necesitan el sistema
otros sistemas que interactúan con el que estamos desarrollando
interacción:
usuario inserta tarjeta en cajero automático
usuario responde sobre la pantalla a las preguntas que realiza el
cajero
el usuario recibe una cantidad de dinero y su tarjeta
una interacción así es un caso de uso
fragmento de funcionalidad del sistema que proporciona al usuario
un resultado importante
utilidad casos de uso
herramienta para especificar los requisitos de un sistema:
representan los requisitos funcionales y juntos constituyen el
modelo de casos de uso, que describe la funcionalidad total
del sistema
guían el proceso de desarrollo (diseño, implementación y
prueba)
basándose en el modelo de casos de uso, se crean modelos de
diseño e implementación
se revisa cada modelo para que sean conformes al modelo de casos
de uso
se prueba la implementación para garantizar que los componentes
del modelo de implementación implementan correctamente los casos
de uso
no sólo inician el proceso de desarrollo sino que éste sigue un
hilo de trabajo que parte de los casos de uso
Retirar dinero
Ingresar dinero
Cliente del banco
Transferencia entre cuentas

37 / 41

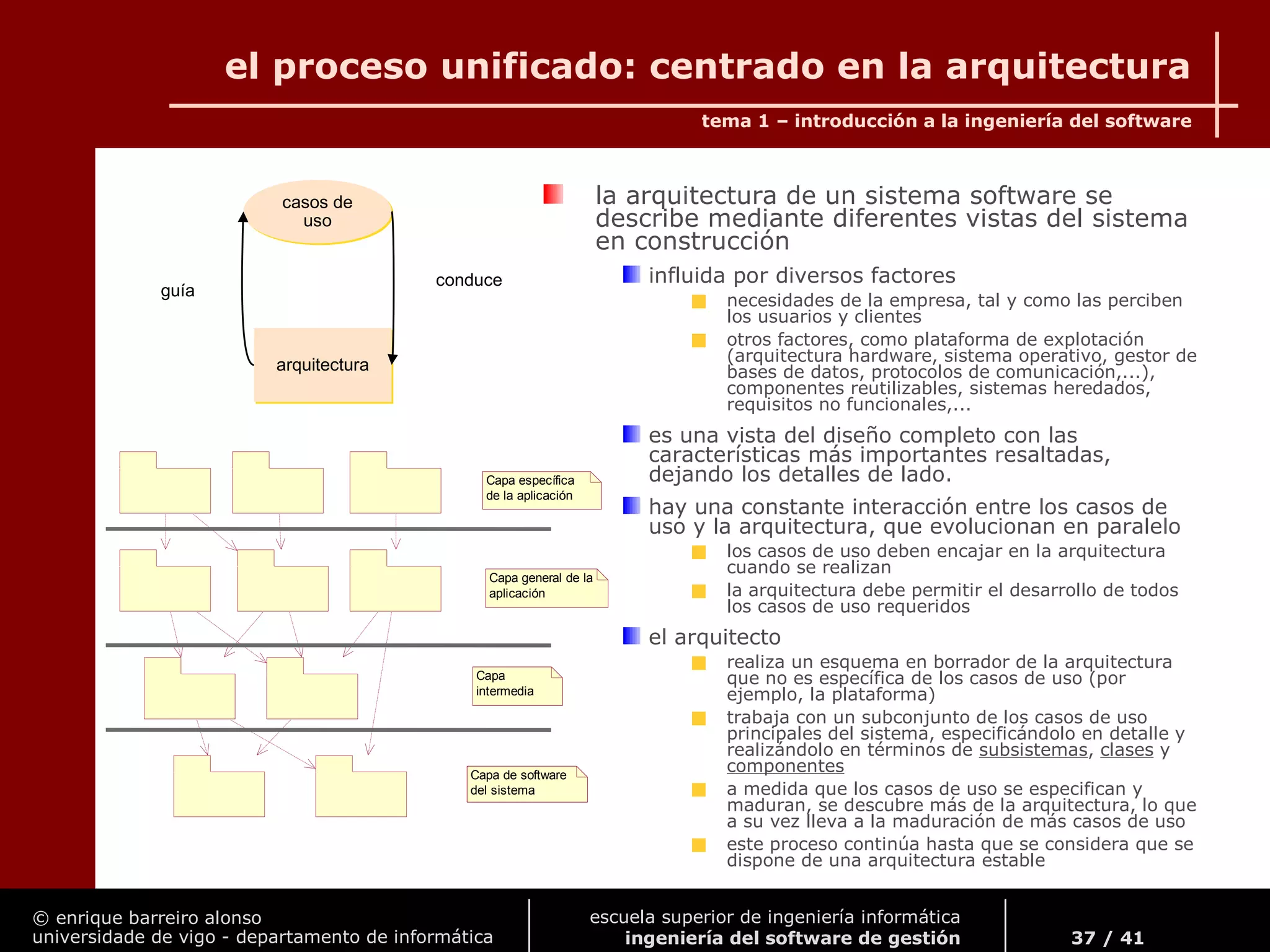

el proceso unificado: centrado en la arquitectura
la arquitectura de un sistema software se
describe mediante diferentes vistas del sistema
en construcción
influida por diversos factores
necesidades de la empresa, tal y como las perciben
los usuarios y clientes
otros factores, como plataforma de explotación
(arquitectura hardware, sistema operativo, gestor de
bases de datos, protocolos de comunicación,...),
componentes reutilizables, sistemas heredados,
requisitos no funcionales,...
es una vista del diseño completo con las
características más importantes resaltadas,
dejando los detalles de lado.
hay una constante interacción entre los casos de
uso y la arquitectura, que evolucionan en paralelo
los casos de uso deben encajar en la arquitectura
cuando se realizan
la arquitectura debe permitir el desarrollo de todos
los casos de uso requeridos
el arquitecto
realiza un esquema en borrador de la arquitectura
que no es específica de los casos de uso (por
ejemplo, la plataforma)
trabaja con un subconjunto de los casos de uso
principales del sistema, especificándolo en detalle y
realizándolo en términos de subsistemas, clases y
componentes
a medida que los casos de uso se especifican y
maduran, se descubre más de la arquitectura, lo que
a su vez lleva a la maduración de más casos de uso
este proceso continúa hasta que se considera que se
dispone de una arquitectura estable
casos de
uso
casos de
uso
arquitecturaarquitectura
guía
conduce
Capa específica
de la aplicación
Capa general de la
aplicación
Capa
intermedia
Capa de software
del sistema

38 / 41

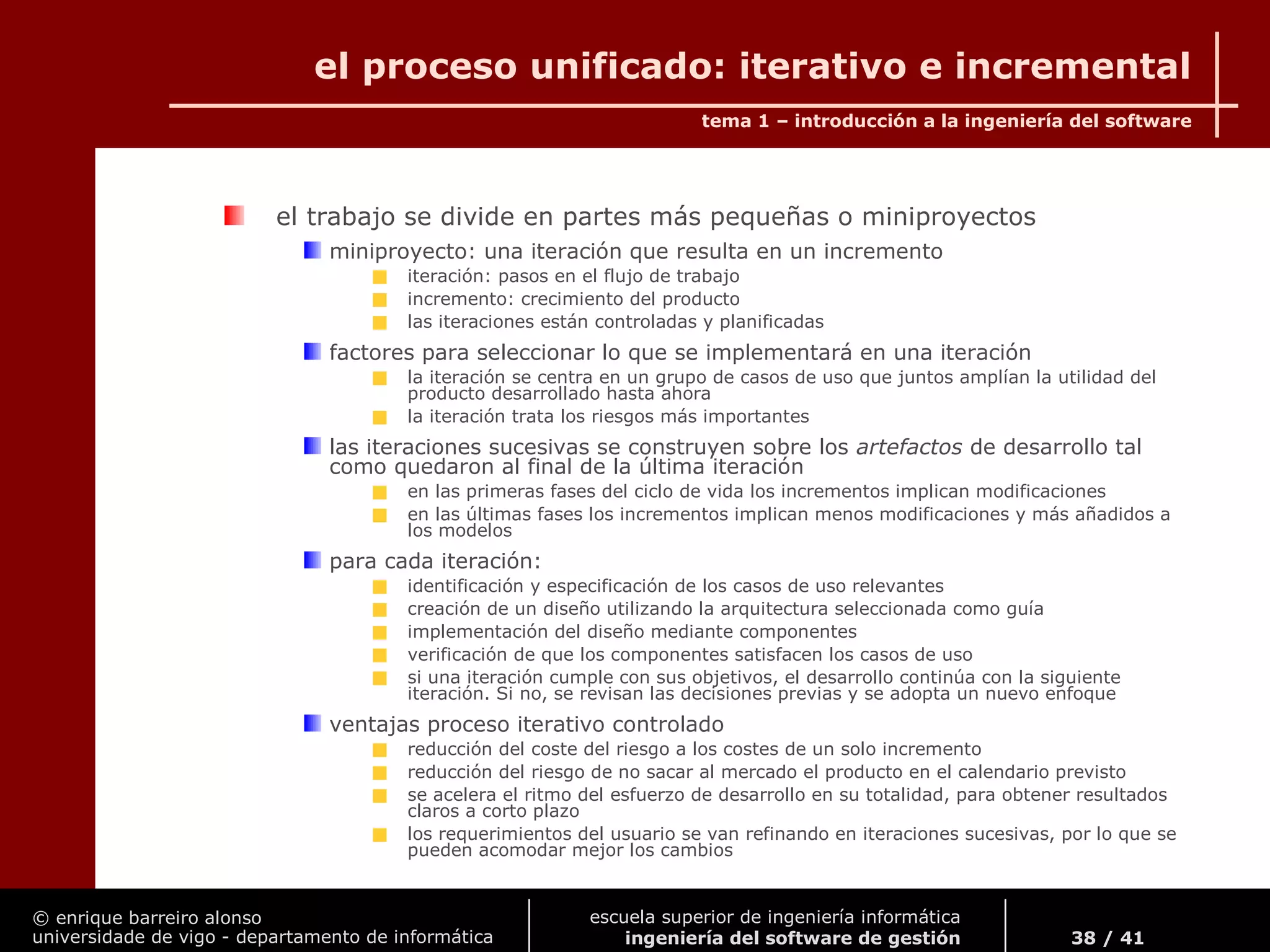

el proceso unificado: iterativo e incremental
el trabajo se divide en partes más pequeñas o miniproyectos
miniproyecto: una iteración que resulta en un incremento
iteración: pasos en el flujo de trabajo
incremento: crecimiento del producto
las iteraciones están controladas y planificadas
factores para seleccionar lo que se implementará en una iteración
la iteración se centra en un grupo de casos de uso que juntos amplían la utilidad del
producto desarrollado hasta ahora
la iteración trata los riesgos más importantes
las iteraciones sucesivas se construyen sobre los artefactos de desarrollo tal
como quedaron al final de la última iteración
en las primeras fases del ciclo de vida los incrementos implican modificaciones
en las últimas fases los incrementos implican menos modificaciones y más añadidos a
los modelos
para cada iteración:
identificación y especificación de los casos de uso relevantes
creación de un diseño utilizando la arquitectura seleccionada como guía
implementación del diseño mediante componentes
verificación de que los componentes satisfacen los casos de uso
si una iteración cumple con sus objetivos, el desarrollo continúa con la siguiente
iteración. Si no, se revisan las decisiones previas y se adopta un nuevo enfoque
ventajas proceso iterativo controlado
reducción del coste del riesgo a los costes de un solo incremento
reducción del riesgo de no sacar al mercado el producto en el calendario previsto
se acelera el ritmo del esfuerzo de desarrollo en su totalidad, para obtener resultados
claros a corto plazo
los requerimientos del usuario se van refinando en iteraciones sucesivas, por lo que se
pueden acomodar mejor los cambios

39 / 41

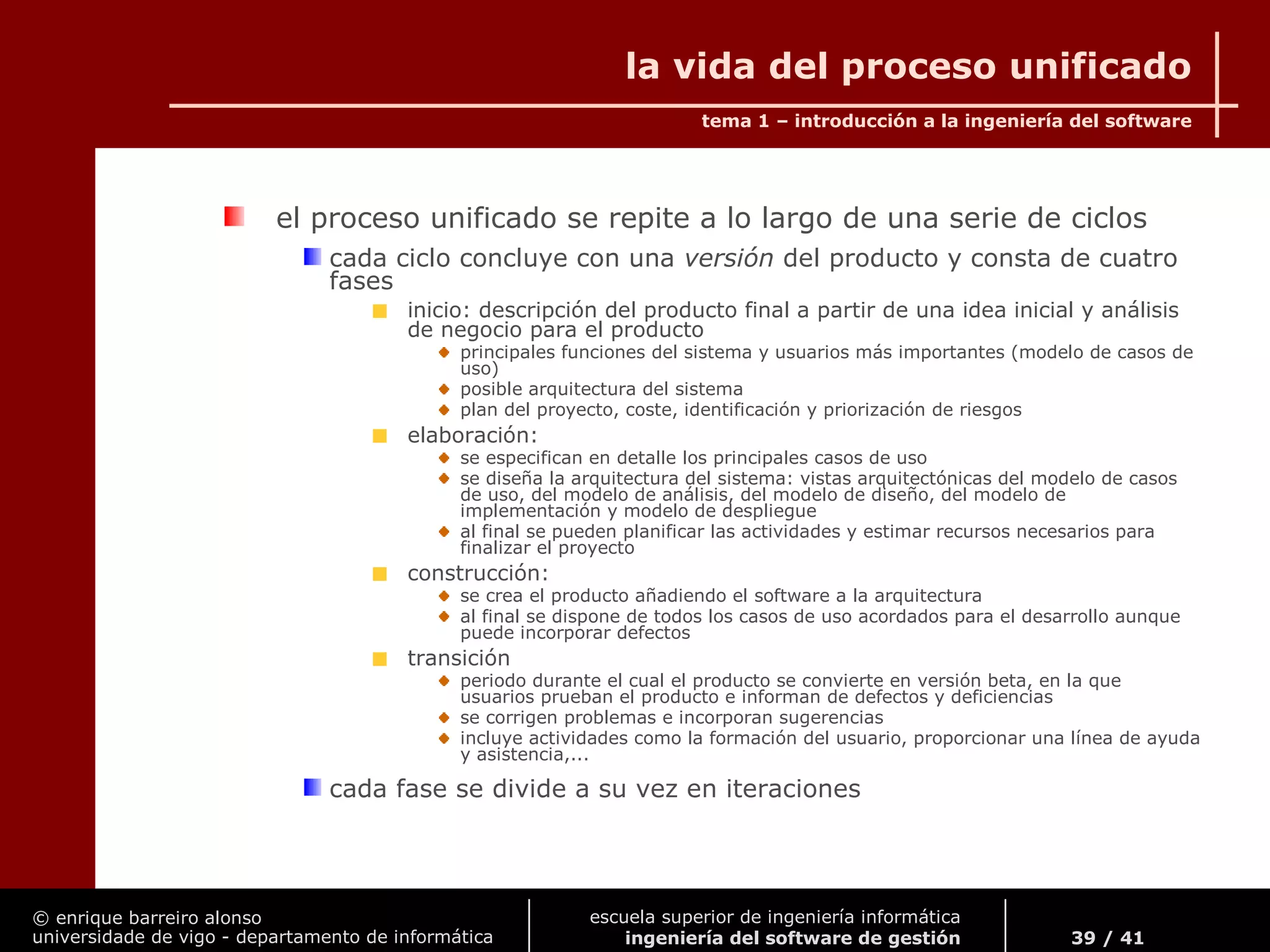

la vida del proceso unificado
el proceso unificado se repite a lo largo de una serie de ciclos
cada ciclo concluye con una versión del producto y consta de cuatro
fases
inicio: descripción del producto final a partir de una idea inicial y análisis
de negocio para el producto
principales funciones del sistema y usuarios más importantes (modelo de casos de
uso)
posible arquitectura del sistema
plan del proyecto, coste, identificación y priorización de riesgos
elaboración:
se especifican en detalle los principales casos de uso
se diseña la arquitectura del sistema: vistas arquitectónicas del modelo de casos
de uso, del modelo de análisis, del modelo de diseño, del modelo de
implementación y modelo de despliegue
al final se pueden planificar las actividades y estimar recursos necesarios para
finalizar el proyecto
construcción:
se crea el producto añadiendo el software a la arquitectura
al final se dispone de todos los casos de uso acordados para el desarrollo aunque
puede incorporar defectos
transición
periodo durante el cual el producto se convierte en versión beta, en la que
usuarios prueban el producto e informan de defectos y deficiencias
se corrigen problemas e incorporan sugerencias
incluye actividades como la formación del usuario, proporcionar una línea de ayuda
y asistencia,...
cada fase se divide a su vez en iteraciones

40 / 41

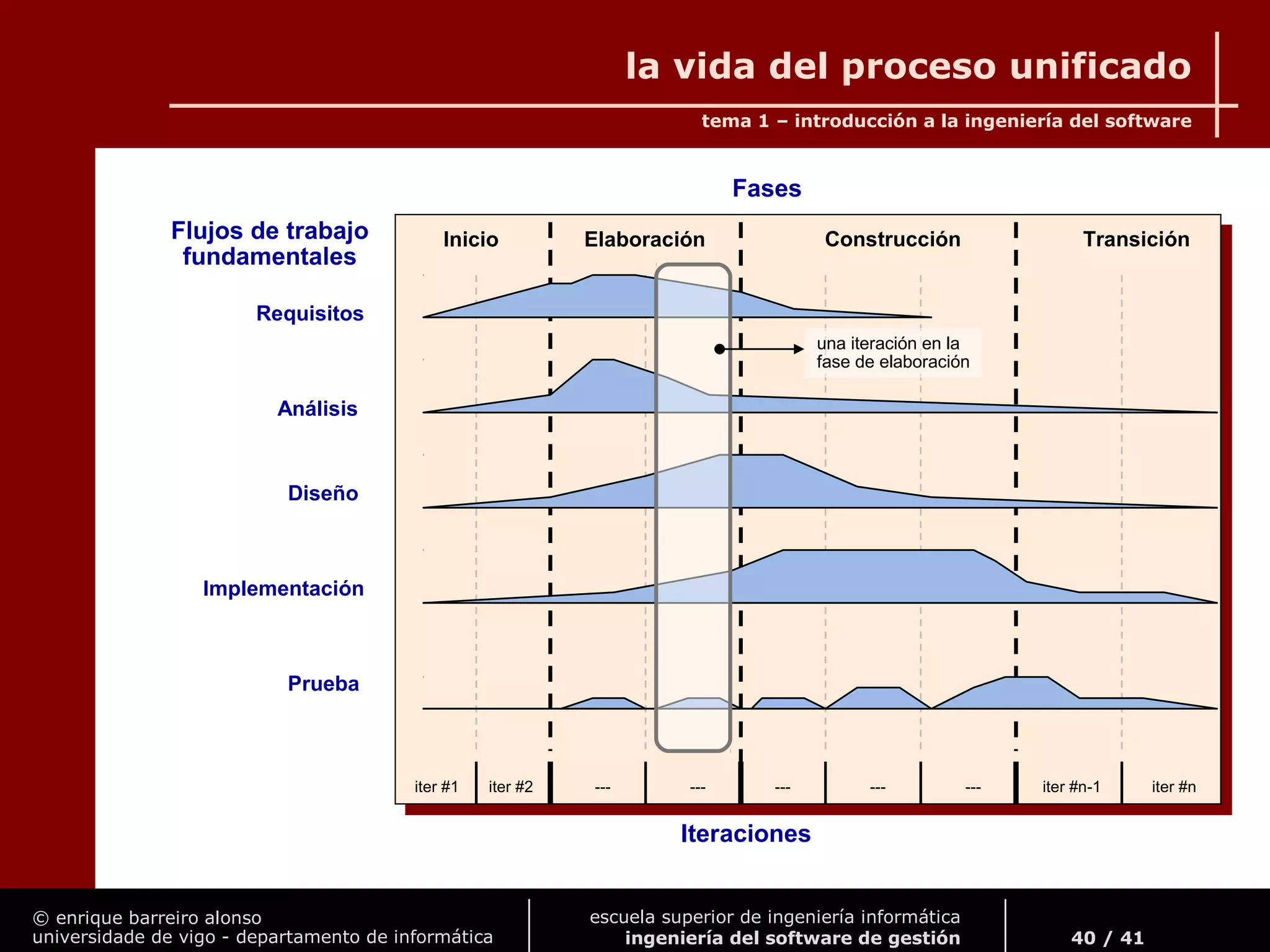

Inicio Elaboración Construcción Transición
Requisitos
Análisis
Diseño
Implementación
Prueba
Flujos de trabajo
fundamentales
Fases
iter #1 iter #2 --- --- --- --- --- iter #n-1 iter #n
Iteraciones
la vida del proceso unificado
una iteración en la
fase de elaboración

41 / 41

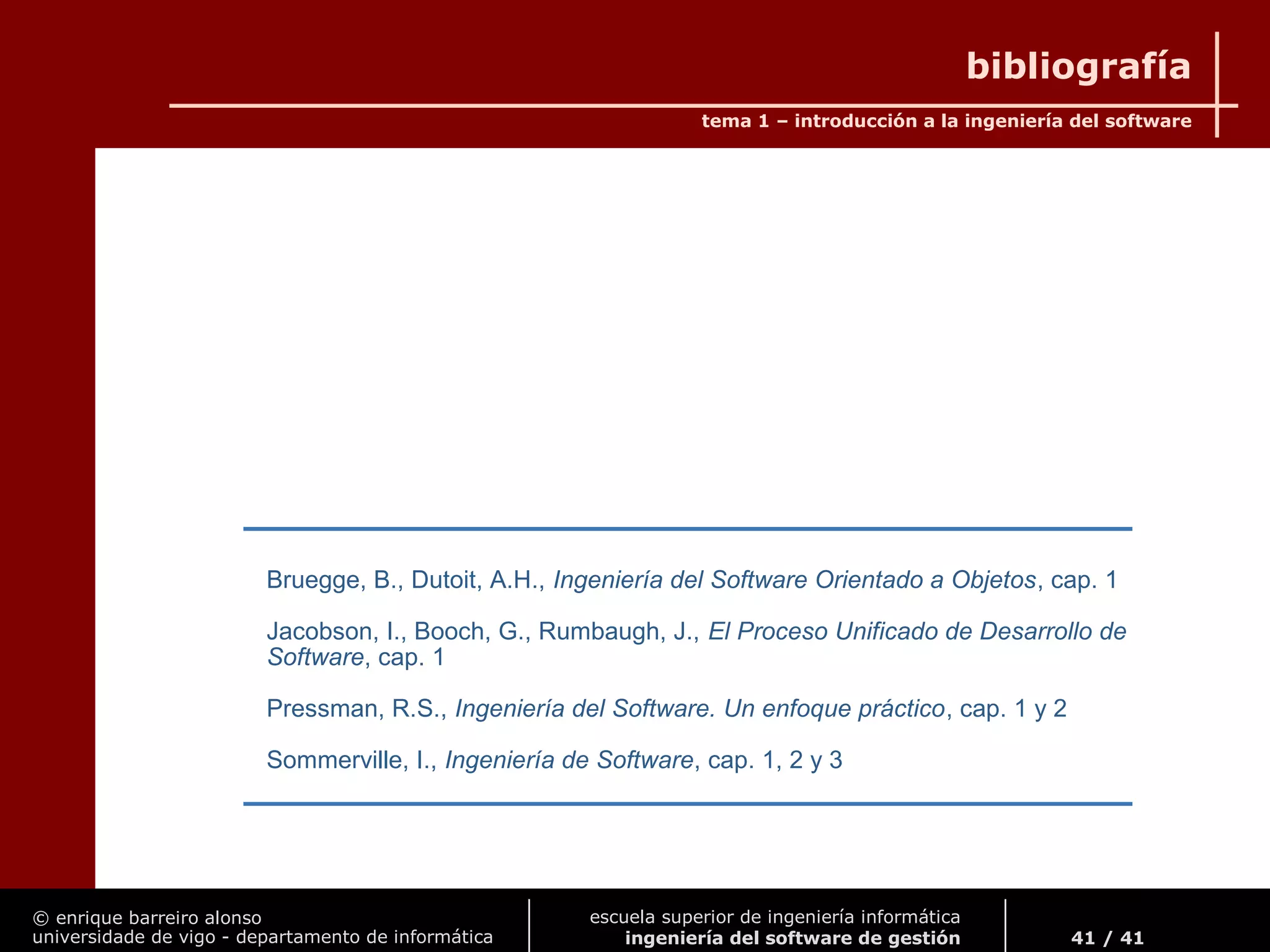

bibliografía
Bruegge, B., Dutoit, A.H., Ingeniería del Software Orientado a Objetos, cap. 1
Jacobson, I., Booch, G., Rumbaugh, J., El Proceso Unificado de Desarrollo de
Software, cap. 1
Pressman, R.S., Ingeniería del Software. Un enfoque práctico, cap. 1 y 2
Sommerville, I., Ingeniería de Software, cap. 1, 2 y 3

Introduccion ingdelsoftware2

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Introduccion ingdelsoftware2

Introduccion ingdelsoftware2
