1. CARTOGRAFÍA Y GEODESIACARTOGRAFÍA Y GEODESIA
Ismael J. Rubio C.I. 18.881.030Ismael J. Rubio C.I. 18.881.030
Universidad Pedagógica Experimental Libertador
Instituto Pedagógico Luis Beltrán Prieto Figueroa
Subdirección de Extensión Académica
Diplomado en Docencia Universitaria
Barquisimeto Estado Lara
Profesor: Tomas Pérez

2. Desde épocas remotas, el hombre ha
tenido la necesidad de representar
información de la Tierra en una
superficie plana.
Esto en sí es un problema complejo y
hasta la mejor solución es, al fin y al
cabo, una aproximación.
Sin embargo, dado que es
absolutamente necesario generar estas
representaciones, comprender algunos
aspectos es esencial.
Mapa de Eratóstenes (275-194 a. E)
Estrabón

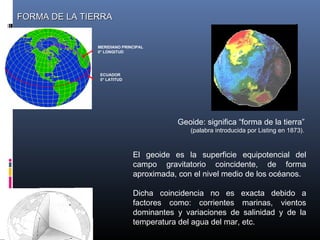

3. MERIDIANO PRINCIPAL
0° LONGITUD
ECUADOR
0° LATITUD
FORMA DE LA TIERRAFORMA DE LA TIERRA
Geoide: significa “forma de la tierra”
(palabra introducida por Listing en 1873).
El geoide es la superficie equipotencial del
campo gravitatorio coincidente, de forma
aproximada, con el nivel medio de los océanos.
Dicha coincidencia no es exacta debido a
factores como: corrientes marinas, vientos
dominantes y variaciones de salinidad y de la
temperatura del agua del mar, etc.

4. A la hora de representar la Superficie Terrestre aparecen variosA la hora de representar la Superficie Terrestre aparecen varios
problemas:problemas:
1.1. Las dimensiones de la zona a representar son muy extensasLas dimensiones de la zona a representar son muy extensas
2.2. La Superficie que queremos representar no es planaLa Superficie que queremos representar no es plana
ESCALA
Es la razón de semejanza entre la superficie real y la representación cartográfica.
PROYECCIÓN
Es una correspondencia única entre los puntos de la superficie terrestre y los
puntos de un plano, llamado Plano de proyección.

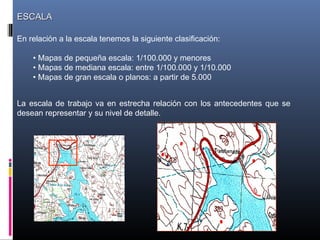

5. ESCALAESCALA
En relación a la escala tenemos la siguiente clasificación:
• Mapas de pequeña escala: 1/100.000 y menores
• Mapas de mediana escala: entre 1/100.000 y 1/10.000
• Mapas de gran escala o planos: a partir de 5.000
La escala de trabajo va en estrecha relación con los antecedentes que se
desean representar y su nivel de detalle.

6. Cuando la Tierra es tratada como una esfera o un elipsoide, se debe
transformar la superficie tri-dimensional en un plano bi-dimensional.
Esta transformación matemática es llamada Proyección.
Una forma fácil de entender cómo las proyecciones alteran las
propiedades espaciales de los elementos sobre la superficie es, por
ejemplo, imaginando la Tierra iluminada desde el interior y proyectando
las imágenes resultantes sobre una superficie plana.
PROYECCIONESPROYECCIONES

7. TIPOS DE PROYECCIONESTIPOS DE PROYECCIONES

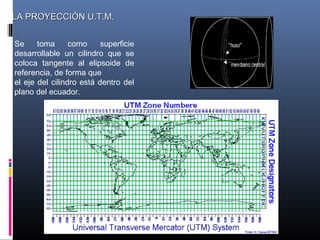

8. LA PROYECCIÓN U.T.M.LA PROYECCIÓN U.T.M.
Se toma como superficie
desarrollable un cilindro que se
coloca tangente al elipsoide de
referencia, de forma que
el eje del cilindro está dentro del
plano del ecuador.

9. Se denominaSe denomina SISTEMA DE REFERENCIASISTEMA DE REFERENCIA a un conjuntoa un conjunto
de parámetros cuyos valores, una vez definidos, permiten lade parámetros cuyos valores, una vez definidos, permiten la
referenciación precisa de localizaciones en el espacio.referenciación precisa de localizaciones en el espacio.
A este conjunto de parámetros también se le suele llamarA este conjunto de parámetros también se le suele llamar
DATUMDATUM GEODÉSICO;GEODÉSICO;
El término aislado “datum” se refiere a un punto concreto,El término aislado “datum” se refiere a un punto concreto,
localizado sobre la superficie terrestre y que, determinadolocalizado sobre la superficie terrestre y que, determinado
mediante observaciones astronómicas, sirve de origen almediante observaciones astronómicas, sirve de origen al
sistema de coordenadas que se utilice; este punto sesistema de coordenadas que se utilice; este punto se
denomina “punto fundamental” o “punto astronómicodenomina “punto fundamental” o “punto astronómico
fundamental”.fundamental”.
Los sistemas de referencia geodésicos definen la forma yLos sistemas de referencia geodésicos definen la forma y
dimensión de la Tierra, así como el origen y orientación dedimensión de la Tierra, así como el origen y orientación de
los sistemas de coordenadas.los sistemas de coordenadas.
SISTEMA DE REFERENCIASISTEMA DE REFERENCIA

10. DATUMDATUM
DATUM LOCALES:DATUM LOCALES:
PSAD 56PSAD 56
SAD 69SAD 69
DATUM GEOCENTRICO:DATUM GEOCENTRICO:
WGS84WGS84

12. VARIACION DE POSICIÓNVARIACION DE POSICIÓN

13. RECOMENDACIONESRECOMENDACIONES
Al emplear información cartográfica citar siempre el sistema deAl emplear información cartográfica citar siempre el sistema de
referencia que emplea, ya que de otra forma no es posiblereferencia que emplea, ya que de otra forma no es posible
reposicionar información con exactitud.reposicionar información con exactitud.
Al sobreponer información georeferenciada (GPS) enAl sobreponer información georeferenciada (GPS) en
cartografía procurar homogenizar el sistema de referenciacartografía procurar homogenizar el sistema de referencia
empleado. Ya que de otra forma los datos no calzan.empleado. Ya que de otra forma los datos no calzan.
