1. CARTOGRAFÍA
APLICADA
Prof. Eucaris Agüero Corzo.

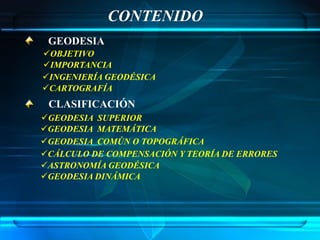

2. CONTENIDO
GEODESIA
OBJETIVO
IMPORTANCIA
INGENIERÍA GEODÉSICA
CARTOGRAFÍA
CLASIFICACIÓN
GEODESIA SUPERIOR
GEODESIA MATEMÁTICA
GEODESIA COMÚN O TOPOGRÁFICA
CÁLCULO DE COMPENSACIÓN Y TEORÍA DE ERRORES
ASTRONOMÍA GEODÉSICA
GEODESIA DINÁMICA

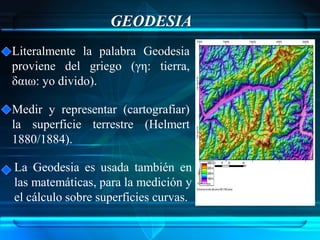

3. GEODESIA
Literalmente la palabra Geodesia
proviene del griego (γη: tierra,
δαιω: yo divido).
Medir y representar (cartografiar)
la superficie terrestre (Helmert
1880/1884).
La Geodesia es usada también en
las matemáticas, para la medición y
el cálculo sobre superficies curvas.

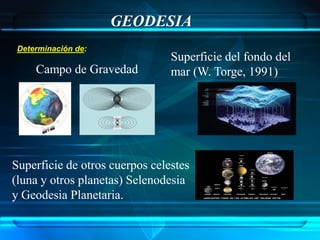

4. GEODESIA
Determinación de:
Superficie del fondo del
Campo de Gravedad mar (W. Torge, 1991)
Superficie de otros cuerpos celestes
(luna y otros planetas) Selenodesia
y Geodesia Planetaria.

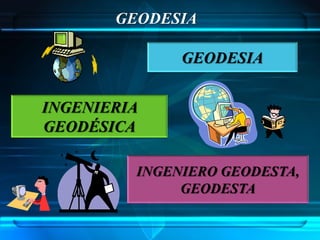

5. GEODESIA
GEODESIA
INGENIERIA
GEODÉSICA
INGENIERO GEODESTA,
GEODESTA

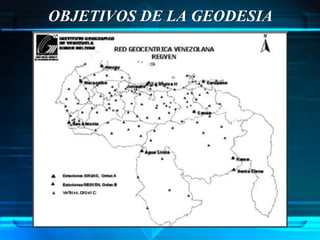

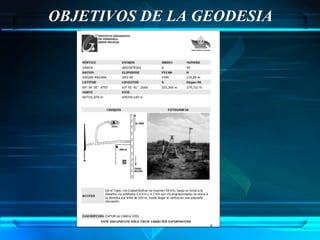

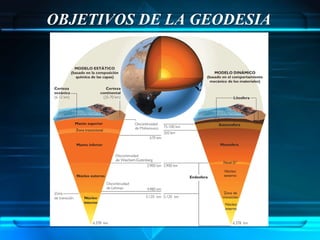

6. OBJETIVOS DE LA GEODESIA
Instalar un conjunto de puntos fijos de
carácter global, continental y/o regional.
Determinación del Campo de gravedad
externo de la Tierra.
Preparar modelos terrestres – aprox de la
sup. Física.

7. OBJETIVOS DE LA GEODESIA

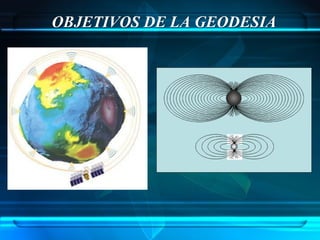

8. OBJETIVOS DE LA GEODESIA

9. OBJETIVOS DE LA GEODESIA

10. OBJETIVOS DE LA GEODESIA

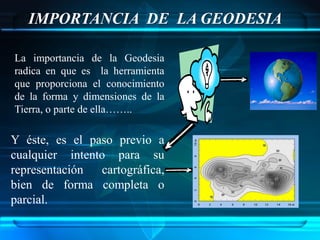

11. IMPORTANCIA DE LA GEODESIA
La importancia de la Geodesia
radica en que es la herramienta
que proporciona el conocimiento
de la forma y dimensiones de la
Tierra, o parte de ella……..
Y éste, es el paso previo a
cualquier intento para su
representación cartográfica,
bien de forma completa o
parcial.

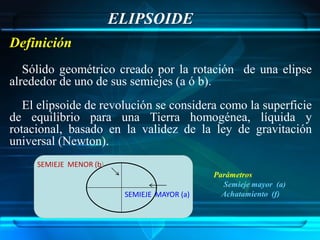

12. ELIPSOIDE
Definición
Sólido geométrico creado por la rotación de una elipse
alrededor de uno de sus semiejes (a ó b).
El elipsoide de revolución se considera como la superficie
de equilibrio para una Tierra homogénea, líquida y
rotacional, basado en la validez de la ley de gravitación
universal (Newton).
SEMIEJE MENOR (b)
Parámetros
Semieje mayor (a)
SEMIEJE MAYOR (a) Achatamiento (f)

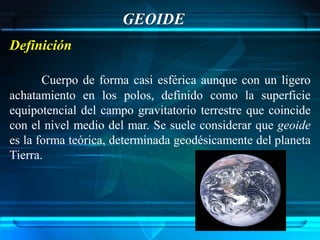

13. GEOIDE
Definición

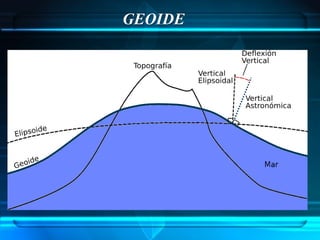

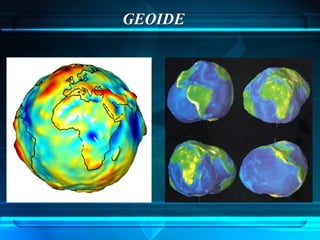

Cuerpo de forma casi esférica aunque con un ligero
achatamiento en los polos, definido como la superficie
equipotencial del campo gravitatorio terrestre que coincide
con el nivel medio del mar. Se suele considerar que geoide
es la forma teórica, determinada geodésicamente del planeta
Tierra.

14. GEOIDE

15. GEOIDE

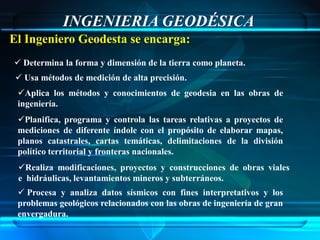

16. INGENIERIA GEODÉSICA
El Ingeniero Geodesta se encarga:
 Determina la forma y dimensión de la tierra como planeta.
 Usa métodos de medición de alta precisión.
Aplica los métodos y conocimientos de geodesia en las obras de
ingeniería.
Planifica, programa y controla las tareas relativas a proyectos de
mediciones de diferente índole con el propósito de elaborar mapas,
planos catastrales, cartas temáticas, delimitaciones de la división
político territorial y fronteras nacionales.
Realiza modificaciones, proyectos y construcciones de obras viales
e hidráulicas, levantamientos mineros y subterráneos.
 Procesa y analiza datos sísmicos con fines interpretativos y los
problemas geológicos relacionados con las obras de ingeniería de gran
envergadura.

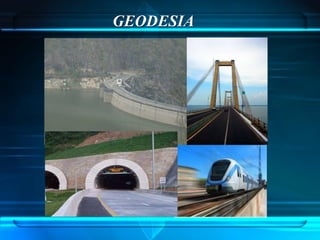

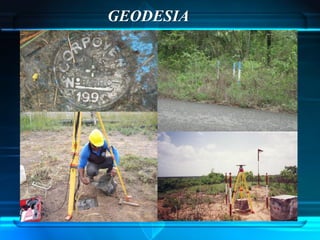

17. GEODESIA

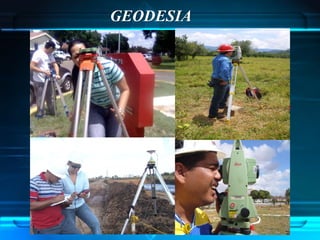

18. GEODESIA

19. GEODESIA

20. GEODESIA

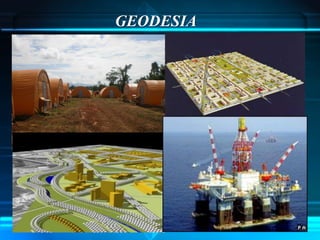

21. GEODESIA

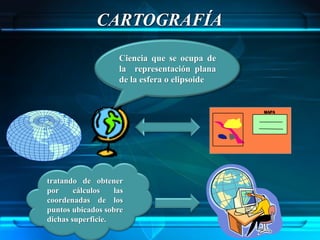

22. CARTOGRAFÍA
Ciencia que se ocupa de
la representación plana
de la esfera o elipsoide
MAPA
tratando de obtener
por cálculos las
coordenadas de los
puntos ubicados sobre
dichas superficie.

23. CARTOGRAFÍA

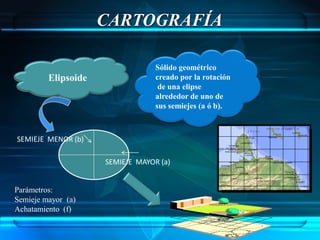

Sólido geométrico
Elipsoide creado por la rotación
de una elipse
alrededor de uno de
sus semiejes (a ó b).
SEMIEJE MENOR (b)
SEMIEJE MAYOR (a)
Parámetros:
Semieje mayor (a)
Achatamiento (f)

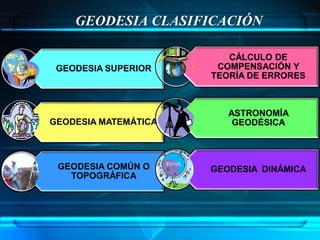

24. GEODESIA CLASIFICACIÓN
CÁLCULO DE
GEODESIA SUPERIOR COMPENSACIÓN Y
TEORÍA DE ERRORES
ASTRONOMÍA
GEODESIA MATEMÁTICA GEODÉSICA
GEODESIA COMÚN O GEODESIA DINÁMICA
TOPOGRÁFICA

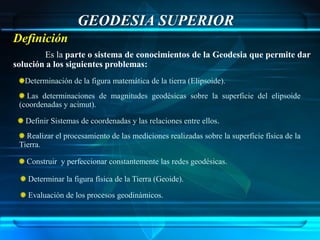

25. GEODESIA SUPERIOR
Definición
Es la parte o sistema de conocimientos de la Geodesia que permite dar
solución a los siguientes problemas:
Determinación de la figura matemática de la tierra (Elipsoide).
Las determinaciones de magnitudes geodésicas sobre la superficie del elipsoide
(coordenadas y acimut).
Definir Sistemas de coordenadas y las relaciones entre ellos.
Realizar el procesamiento de las mediciones realizadas sobre la superficie física de la
Tierra.
Construir y perfeccionar constantemente las redes geodésicas.
Determinar la figura física de la Tierra (Geoide).
Evaluación de los procesos geodinámicos.

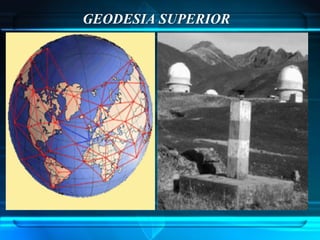

26. GEODESIA SUPERIOR

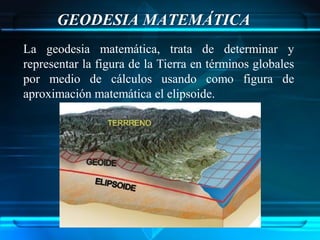

27. GEODESIA MATEMÁTICA
La geodesia matemática, trata de determinar y
representar la figura de la Tierra en términos globales
por medio de cálculos usando como figura de
aproximación matemática el elipsoide.

28. GEODESIA MATEMÁTICA
En la Geodesia matemática se formulan los métodos
y las técnicas para la construcción y el cálculo de las
coordenadas de redes de puntos de referencia para el
levantamiento de un país o de una región

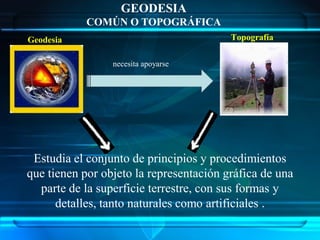

29. GEODESIA

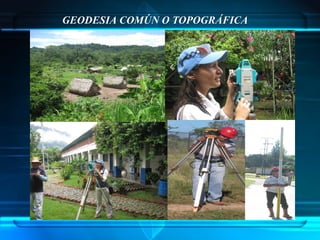

COMÚN O TOPOGRÁFICA
Geodesia Topografía
necesita apoyarse
Estudia el conjunto de principios y procedimientos
que tienen por objeto la representación gráfica de una
parte de la superficie terrestre, con sus formas y
detalles, tanto naturales como artificiales .

30. GEODESIA COMÚN O TOPOGRÁFICA

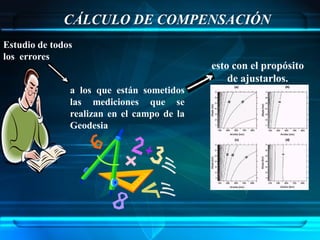

31. CÁLCULO DE COMPENSACIÓN
Estudio de todos
los errores
esto con el propósito
de ajustarlos.
a los que están sometidos
las mediciones que se
realizan en el campo de la
Geodesia

32. ASTRONOMÍA GEODÉSICA
Dirección de la vertical de un
Es aquella parte de lugar.
la Geodesia que
con métodos y Coordenadas astronómicas,
observaciones latitud φ, longitud λ (o el tiempo t)
astronómicas trata y acimutes astronómicos a.
fundamentalmente
de obtener Con los datos obtenidos trata
de determinar el geoide como
figura de la Tierra.

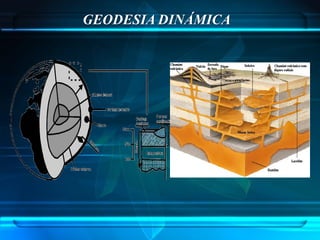

33. GEODESIA DINÁMICA

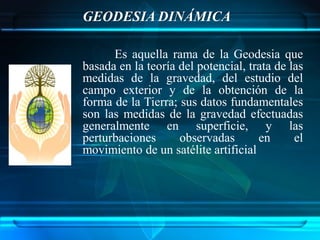

Es aquella rama de la Geodesia que
basada en la teoría del potencial, trata de las
medidas de la gravedad, del estudio del
campo exterior y de la obtención de la
forma de la Tierra; sus datos fundamentales
son las medidas de la gravedad efectuadas
generalmente en superficie, y las
perturbaciones observadas en el
movimiento de un satélite artificial

34. GEODESIA DINÁMICA

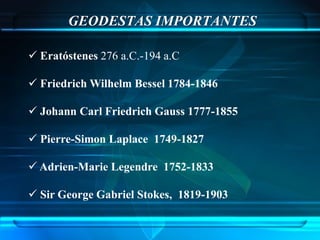

35. GEODESTAS IMPORTANTES
 Eratóstenes 276 a.C.-194 a.C
 Friedrich Wilhelm Bessel 1784-1846
 Johann Carl Friedrich Gauss 1777-1855
 Pierre-Simon Laplace 1749-1827
 Adrien-Marie Legendre 1752-1833
 Sir George Gabriel Stokes, 1819-1903
