Cartografia

ALUMNOS:
 ANGULO VALLADARES, Ronald Jammir
 CABANILLAS CUEVA, Melanio
 GIRALDO DIAZ, Jhon Lenin
 PAUCAR FLORES, Katy Mariel
GEOMÁTICA

GEOMÁTICA

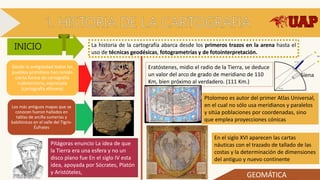

La historia de la cartografía abarca desde los primeros trazos en la arena hasta el
uso de técnicas geodésicas, fotogrametrías y de fotointerpretación.
INICIO
Desde la antigüedad todos los
pueblos primitivos han tenido
cierta forma de cartografía
rudimentaria, expresada
(cartografía efímera)
Los más antiguos mapas que se
conocen fueron hallados en
tablas de arcilla sumerias y
babilónicas en el valle del Tigris-
Éufrates
Pitágoras enuncio La idea de que
la Tierra era una esfera y no un
disco plano fue En el siglo IV esta
idea, apoyada por Sócrates, Platón
y Aristóteles,
Eratóstenes, midio el radio de la Tierra, se deduce
un valor del arco de grado de meridiano de 110
Km, bien próximo al verdadero. (111 Km.)
Siena
Ptolomeo es autor del primer Atlas Universal,
en el cual no sólo usa meridianos y paralelos
y sitúa poblaciones por coordenadas, sino
que emplea proyecciones cónicas
En el siglo XVI aparecen las cartas
náuticas con el trazado de tallado de las
costas y la determinación de dimensiones
del antiguo y nuevo continente

GEOMÁTICA

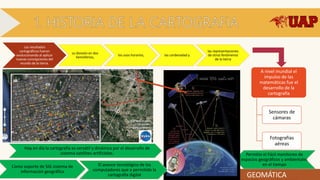

Los resultados
cartográficos fueron
evolucionando al aplicar
nuevas concepciones del
mundo de la tierra.
su división en dos
hemisferios,
los usos horarios, las cordenadad y
las representaciones
de otros fenómenos
de la tierra
A nivel mundial el
impulso de las
matemáticas fue el
desarrollo de la
cartografía
Sensores de
cámaras
Fotografias
aéreas
Permitio el Fácil monitoreo de
espacios geográficos y ambientales
en el tiempo
Hoy en día la cartografía es versátil y dinámica por el desarrollo de
sistema satélites artificiales.
El avance tecnológico de los
computadores que a permitido la
cartografía digital
Como soporte de SIG sistema de
información geográfica

GEOMÁTICA

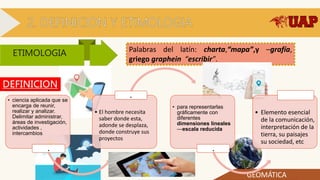

Palabras del latín: charta,“mapa”,y –grafía,
griego graphein “escribir”.
ETIMOLOGIA
• ciencia aplicada que se
encarga de reunir,
realizar y analizar.
Delimitar administrar,
áreas de investigación,
actividades ,
intercambios
.
• El hombre necesita
saber donde esta,
adonde se desplaza,
donde construye sus
proyectos
.
• para representarlas
gráficamente con
diferentes
dimensiones lineales
—escala reducida
.
• Elemento esencial
de la comunicación,
interpretación de la
tierra, su paisajes
su sociedad, etc
DEFINICION

GEOMÁTICA
3.1. MERIDIANOS, PARALELOS Y
COORDENAS GEOGRAFICAS
HEMISFERIO NORTE
HEMISFERIO SUR
OESTEESTE

Es imposible representar la superficie de la esfera en un plano
conservando todas sus características. Para hacer esta
operación es necesario usar una proyección.
Una proyección es un sistema ordenado que traslada desde la
superficie curva de la Tierra la red de meridianos y paralelos,
sobre una superficie plana, manejando sus deformaciones. Se
representa gráficamente en forma de malla.
Características esenciales de una buena proyección: que
conserve las áreas y que conserve los ángulos.
Desgraciadamente eso no es posible, por lo que hay buscar
soluciones intermedias.
GEOMÁTICA

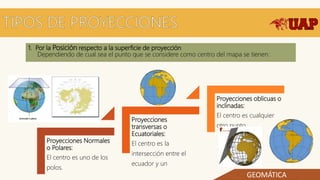

1. Por la Posición respecto a la superficie de proyección
Dependiendo de cual sea el punto que se considere como centro del mapa se tienen:
GEOMÁTICA
Proyecciones Normales
o Polares:
El centro es uno de los
polos.
Proyecciones
transversas o
Ecuatoriales:
El centro es la
intersección entre el
ecuador y un
Proyecciones oblicuas o
inclinadas:
El centro es cualquier
otro punto.

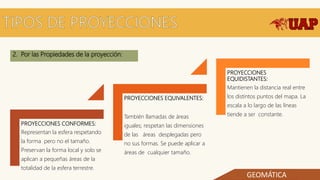

2. Por las Propiedades de la proyección:
PROYECCIONES CONFORMES:
Representan la esfera respetando
la forma pero no el tamaño.
Preservan la forma local y solo se
aplican a pequeñas áreas de la
totalidad de la esfera terrestre.
PROYECCIONES EQUIVALENTES:
También llamadas de áreas
iguales; respetan las dimensiones
de las áreas desplegadas pero
no sus formas. Se puede aplicar a
áreas de cualquier tamaño.
PROYECCIONES
EQUIDISTANTES:
Mantienen la distancia real entre
los distintos puntos del mapa. La
escala a lo largo de las líneas
tiende a ser constante.
GEOMÁTICA

GEOMÁTICA

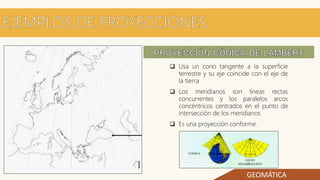

 Usa un cono tangente a la superficie
terrestre y su eje coincide con el eje de
la tierra
 Los meridianos son líneas rectas
concurrentes y los paralelos arcos
concéntricos centrados en el punto de
intersección de los meridianos
 Es una proyección conforme.

GEOMÁTICA

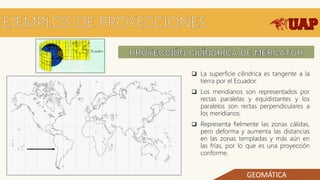

 La superficie cilíndrica es tangente a la
tierra por el Ecuador.
 Los meridianos son representados por
rectas paralelas y equidistantes y los
paralelos son rectas perpendiculares a
los meridianos.
 Representa fielmente las zonas cálidas,
pero deforma y aumenta las distancias
en las zonas templadas y más aún en
las frías, por lo que es una proyección
conforme.

GEOMÁTICA
 Usa un plano tangente a
los polos .
 Las dimensiones en torno
al polo son acertadas, pero
se distorsionan conforme se
aleja de él.

GEOMÁTICA

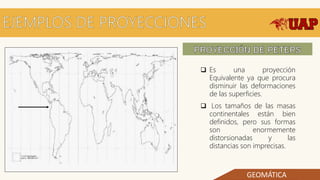

 Es una proyección
Equivalente ya que procura
disminuir las deformaciones
de las superficies.
 Los tamaños de las masas
continentales están bien
definidos, pero sus formas
son enormemente
distorsionadas y las
distancias son imprecisas.

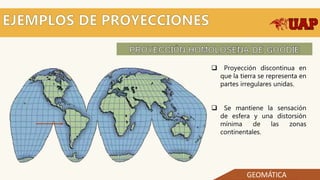

 Proyección discontinua en
que la tierra se representa en
partes irregulares unidas.
 Se mantiene la sensación
de esfera y una distorsión
mínima de las zonas
continentales.
GEOMÁTICA

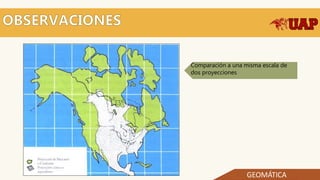

Comparación a una misma escala de
dos proyecciones
GEOMÁTICA

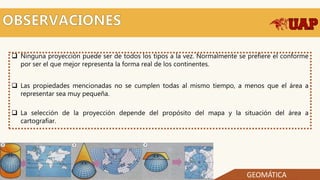

 Ninguna proyección puede ser de todos los tipos a la vez. Normalmente se prefiere el conforme
por ser el que mejor representa la forma real de los continentes.
 Las propiedades mencionadas no se cumplen todas al mismo tiempo, a menos que el área a
representar sea muy pequeña.
 La selección de la proyección depende del propósito del mapa y la situación del área a
cartografiar.
GEOMÁTICA

 La Tierra es dividida, entre los
84ºN y los 80ºS, en columnas
de 6º de longitud.
 Cada una de estas columnas es
llamada ZONA y es numerada
de 1 a 60 en dirección Este,
comenzando en el meridiano
180º.
 Las filas están nombradas con
letras, de C a X, omitiendo I y
O, desde la latitud 80ºS.
 La altura de estas celdillas es
de 8º en el hemisferio Sur y
también de 8 grados entre
latitudes 0 y 72 del hemisferio
Norte.
 Es de 12º entre latitudes 72 y
84 en el Norte.
GEOMÁTICA

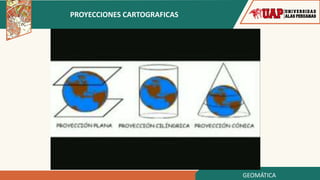

PROYECCIONES CARTOGRAFICAS
GEOMÁTICA

GEOMÁTICA

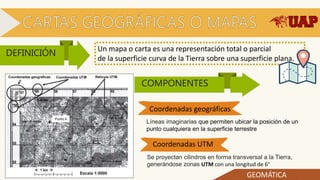

Un mapa o carta es una representación total o parcial
de la superficie curva de la Tierra sobre una superficie plana.
DEFINICIÓN
COMPONENTES
Coordenadas geográficas
Coordenadas UTM
Líneas imaginarias que permiten ubicar la posición de un
punto cualquiera en la superficie terrestre
Se proyectan cilindros en forma transversal a la Tierra,
generándose zonas UTM con una longitud de 6°

GEOMÁTICA

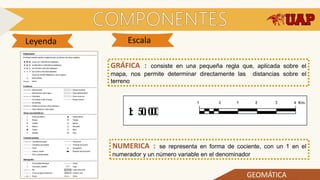

Leyenda Escala
GRÁFICA : consiste en una pequeña regla que, aplicada sobre el
mapa, nos permite determinar directamente las distancias sobre el
terreno
NUMERICA : se representa en forma de cociente, con un 1 en el
numerador y un número variable en el denominador

GEOMÁTICA
RESUMEN
Coordenadas
geográficas
Coordenadas
UTM
Titulo
Limite
Exterior
Indicador del
Norte
Leyenda del
mapa
Escala
cromática
Escala

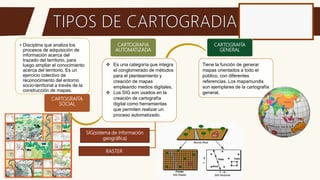

SIG(sistema de información
geográfica)
RASTER
• Disciplina que analiza los
procesos de adquisición de
información acerca del
trazado del territorio, para
luego ampliar el conocimiento
acerca del territorio. Es un
ejercicio colectivo de
reconocimiento del entorno
socio-territorial a través de la
construcción de mapas.
CARTOGRAFÍA
SOCIAL
CARTOGRAFIA
AUTOMATIZADA
 Es una categoría que integra
el conglomerado de métodos
para el planteamiento y
creación de mapas
empleando medios digitales.
 Los SIG son usados en la
creación de cartografía
digital como herramientas
que permiten realizar un
proceso automatizado.
CARTOGRAFÍA
GENERAL
Tiene la función de generar
mapas orientados a todo el
público, con diferentes
referencias. Los mapamundis
son ejemplares de la cartografía
general.

Es una táctica para organizar
analizar y conceptualizar
información que facilita el
orden y presentación de datos
y juicios difíciles de modo
gráfico.
CARTOGRAFÍA
CONCEPTUAL
CARTOGRAFÍA
TEMÁTICA
Permite la elaboración de
imágenes gráficas particulares
que traducen las relaciones
espaciales de uno o varios
fenómenos, de uno o varios
temas.
La carta temática es un
documento gráfico basado en la
comunicación de signos.
Proviene del lenguaje visual.
CARTOGRAFÍA
DIGITAL
Es un tipo de cartografía que
usa elementos informáticos para
la simbolización gráfica de
mapas.
Emplea sistemas de información
geográfica, que reúnen y
tramitan datos y variables
geoespaciales a través de
diversos medios como
programas de diseño por
computadora, teledetección, y
bases de datos.
NOCIÓN
EJEMPLIFICACIÓN
SUBCLASES
CARACTERISTICAS
CENTRALES
CATEGORIA
VINCULACIÓN
EXCLUSIÓN
Programas de CAD
Programas de
cartografía
automática.
Programas para
teledetección.

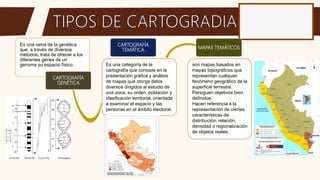

Es una rama de la genética
que, a través de diversos
métodos, trata de ofrecer a los
diferentes genes de un
genoma su espacio físico.
CARTOGRAFÍA
GENÉTICA
CARTOGRAFÍA
TEMÁTICA
Es una categoría de la
cartografía que consiste en la
presentación gráfica y análisis
de mapas que otorga datos
diversos dirigidos al estudio de
una zona, su orden, población y
clasificación territorial, orientada
a examinar el espacio y las
personas en el ámbito electoral.
MAPAS TEMÁTICOS
son mapas basados en
mapas topográficos que
representan cualquier
fenómeno geográfico de la
superficie terrestre.
Persiguen objetivos bien
definidos.
Hacen referencia a la
representación de ciertas
características de
distribución, relación,
densidad o regionalización
de objetos reales.

CÁLCULODE LAS
DISTANCIASREALES
la distancia entre A y B, si nos ceñimos en el
recorrido a las irregularidades del terreno,
es decir la distancia que recorreríamos
caminando, se denomina distancia natural.
La longitud de la recta A-B, es la distancia
geométrica o distancia real. La distancia
entre los puntos A’ y B’, que es la que
mediríamos en el mapa, es la resultante de
proyectar los puntos A y B sobre la horizontal
y se llama distancia planimétrica o
distancia horizontal. La distancia
planimétrica y la geométrica tan solo
coinciden cuando el terreno es totalmente
plano.
Se denomina desnivel a la diferencia de
cota entre A y B, es decir a la diferencia (B a
B') - (A a A') r = √ (a2 + b2)

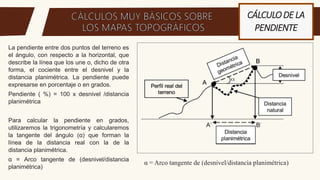

CÁLCULODE LA
PENDIENTE
La pendiente entre dos puntos del terreno es
el ángulo, con respecto a la horizontal, que
describe la línea que los une o, dicho de otra
forma, el cociente entre el desnivel y la
distancia planimétrica. La pendiente puede
expresarse en porcentaje o en grados.
Pendiente ( %) = 100 x desnivel /distancia
planimétrica
Para calcular la pendiente en grados,
utilizaremos la trigonometría y calcularemos
la tangente del ángulo (α) que forman la
línea de la distancia real con la de la
distancia planimétrica.
α = Arco tangente de (desnivel/distancia
planimétrica)
α = Arco tangente de (desnivel/distancia planimétrica)

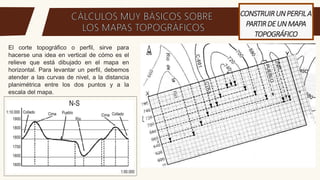

CONSTRUIRUNPERFILA
PARTIRDEUNMAPA
TOPOGRÁFICO
El corte topográfico o perfil, sirve para
hacerse una idea en vertical de cómo es el
relieve que está dibujado en el mapa en
horizontal. Para levantar un perfil, debemos
atender a las curvas de nivel, a la distancia
planimétrica entre los dos puntos y a la
escala del mapa.

Cartografia

Más contenido relacionado

La actualidad más candente

Similar a Cartografia

Más de Katy Mariel Paucar Flores

Último

Cartografia
