1. GEODESIA
SATELITAL

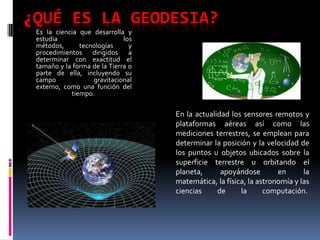

2. ¿QUÉ ES LA GEODESIA?
Es la ciencia que desarrolla y
estudia
los
métodos,
tecnologías
y
procedimientos dirigidos a
determinar con exactitud el
tamaño y la forma de la Tierra o
parte de ella, incluyendo su
campo
gravitacional
externo, como una función del
tiempo.
En la actualidad los sensores remotos y
plataformas aéreas así como las
mediciones terrestres, se emplean para
determinar la posición y la velocidad de
los puntos u objetos ubicados sobre la
superficie terrestre u orbitando el
planeta,
apoyándose
en
la
matemática, la física, la astronomía y las
ciencias
de
la
computación.

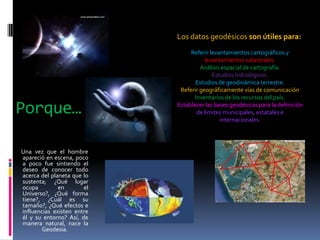

3. Los datos geodésicos son útiles para:
Porque…
Una vez que el hombre
apareció en escena, poco
a poco fue sintiendo el
deseo de conocer todo
acerca del planeta que lo
sustenta; ¿Qué lugar
ocupa
en
el
Universo?, ¿Qué forma
tiene?, ¿Cuál es su
tamaño?, ¿Qué efectos e
influencias existen entre
él y su entorno? Así, de
manera natural, nace la
Geodesia.
Referir levantamientos cartográficos y
levantamientos catastrales.
Análisis espacial de cartografía.
Estudios hidrológicos.
Estudios de geodinámica terrestre.
Referir geográficamente vías de comunicación
Inventarios de los recursos del país.
Establecer las bases geodésicas para la definición
de límites municipales, estatales e
internacionales.

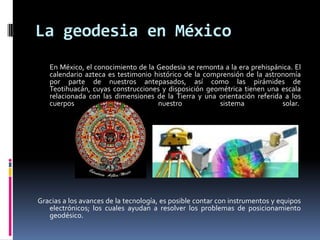

4. La geodesia en México
En México, el conocimiento de la Geodesia se remonta a la era prehispánica. El
calendario azteca es testimonio histórico de la comprensión de la astronomía
por parte de nuestros antepasados, así como las pirámides de
Teotihuacán, cuyas construcciones y disposición geométrica tienen una escala
relacionada con las dimensiones de la Tierra y una orientación referida a los
cuerpos
de
nuestro
sistema
solar.
Gracias a los avances de la tecnología, es posible contar con instrumentos y equipos
electrónicos; los cuales ayudan a resolver los problemas de posicionamiento
geodésico.

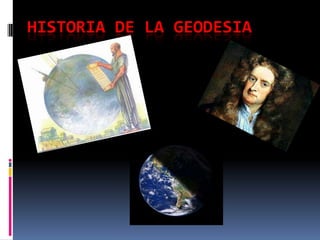

5. HISTORIA DE LA GEODESIA

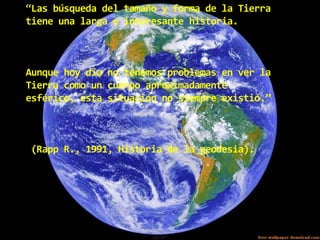

6. “Las búsqueda del tamaño y forma de la Tierra
tiene una larga e interesante historia.
Aunque hoy día no tenemos problemas en ver la
Tierra como un cuerpo aproximadamente
esférico, esta situación no siempre existió.”
(Rapp R., 1991, Historia de la geodesia).

7. Para Newton, la forma de nuestro planeta estaba en gran parte
determinada por la ley de la gravitación universal y por la
mecánica terrestre, especialmente por su movimiento rotacional.
Newton dedujo que la Tierra es achatada por los polos debido al
movimiento de giro sobre sí misma y al potente campo
gravitatorio que crea a su alrededor.

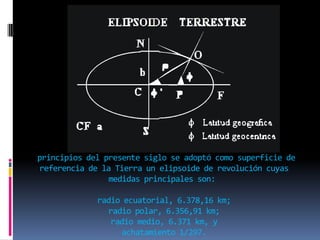

8. A
principios del presente siglo se adoptó como superficie de
referencia de la Tierra un elipsoide de revolución cuyas
medidas principales son:
radio ecuatorial, 6.378,16 km;
radio polar, 6.356,91 km;
radio medio, 6.371 km, y
achatamiento 1/297.

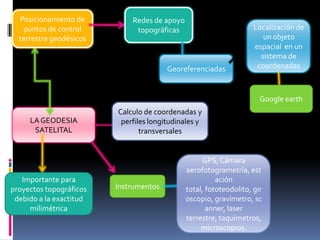

9. Posicionamiento de
puntos de control
terrestre geodésicos
Redes de apoyo
topográficas
Georeferenciadas
Localización de
un objeto
espacial en un
sistema de
coordenadas
Google earth
LA GEODESIA
SATELITAL
Importante para
proyectos topográficos
debido a la exactitud
milimétrica
Calculo de coordenadas y
perfiles longitudinales y
transversales

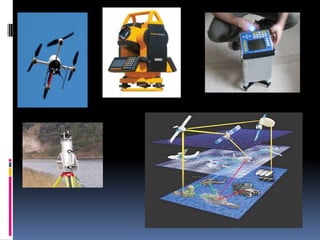

Instrumentos
GPS, Cámara
aerofotogrametría, est
ación
total, fototeodolito, gir
oscopio, gravímetro, sc
anner, laser
terrestre, taquímetros,
microscopios.

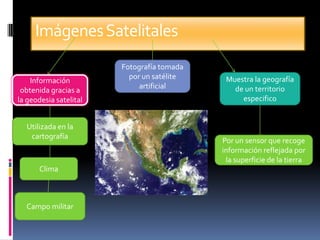

11. Imágenes Satelitales
Información
obtenida gracias a
la geodesia satelital
Utilizada en la
cartografía
Clima
Campo militar
Fotografía tomada
por un satélite
artificial
Muestra la geografía
de un territorio
especifico
Por un sensor que recoge
información reflejada por
la superficie de la tierra

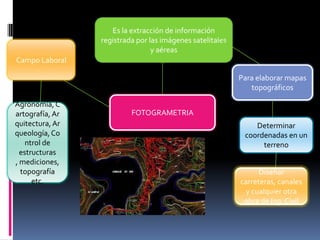

12. Es la extracción de información
registrada por las imágenes satelitales
y aéreas
Campo Laboral
Para elaborar mapas
topográficos
Agronomía, C
artografía, Ar
quitectura, Ar
queología, Co
ntrol de
estructuras
, mediciones,
topografía
etc.
FOTOGRAMETRIA
Determinar
coordenadas en un
terreno
Diseñar
carreteras, canales
y cualquier otra
obra de Ing. Civil

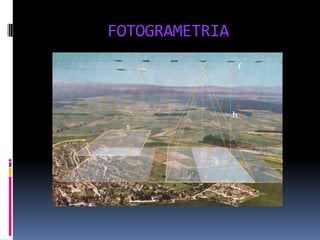

13. FOTOGRAMETRIA

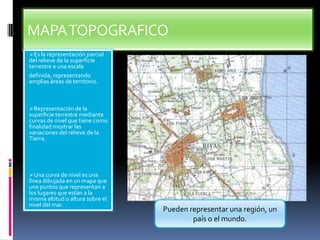

14. MAPA TOPOGRAFICO
Es la representación parcial
del relieve de la superficie
terrestre a una escala
definida, representando
amplias áreas de territorio.
Representación de la
superficie terrestre mediante
curvas de nivel que tiene como
finalidad mostrar las
variaciones del relieve de la
Tierra.
Una curva de nivel es una
línea dibujada en un mapa que
une puntos que representan a
los lugares que están a la
misma altitud o altura sobre el
nivel del mar.
Pueden representar una región, un
país o el mundo.

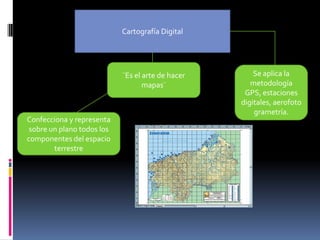

15. Cartografía Digital
¨Es el arte de hacer
mapas¨
Confecciona y representa
sobre un plano todos los
componentes del espacio
terrestre
Se aplica la
metodología
GPS, estaciones
digitales, aerofoto
grametría.

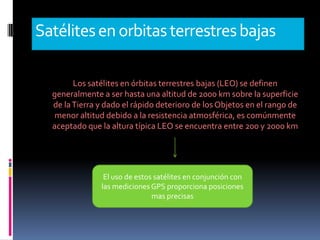

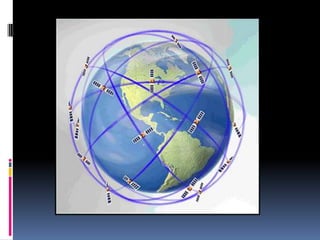

16. Satélites en orbitas terrestres bajas
Los satélites en órbitas terrestres bajas (LEO) se definen
generalmente a ser hasta una altitud de 2000 km sobre la superficie
de la Tierra y dado el rápido deterioro de los Objetos en el rango de
menor altitud debido a la resistencia atmosférica, es comúnmente
aceptado que la altura típica LEO se encuentra entre 200 y 2000 km
El uso de estos satélites en conjunción con
las mediciones GPS proporciona posiciones
mas precisas

18. Geodesia básica

19. Una parte fundamental de la geodesia es la determinación de
la posición de puntos sobre la superficie terrestre mediante
coordenadas (latitud, longitud, altura). La materialización de
estos puntos sobre el terreno constituyen las redes
geodésicas, conformadas por una serie de puntos (vértices
geodésicos o también señales de nivelación), con
coordenadas que configuran la base de la cartografía de un
país, por lo que también se dice que es "la infraestructura de
las infraestructuras".

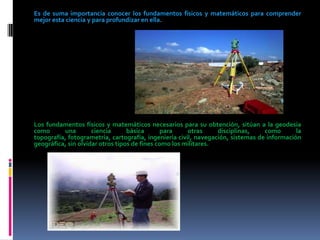

20. Es de suma importancia conocer los fundamentos físicos y matemáticos para comprender
mejor esta ciencia y para profundizar en ella.
Los fundamentos físicos y matemáticos necesarios para su obtención, sitúan a la geodesia
como
una
ciencia
básica
para
otras
disciplinas,
como
la
topografía, fotogrametría, cartografía, ingeniería civil, navegación, sistemas de información
geográfica, sin olvidar otros tipos de fines como los militares.

21. RGNA
Red compuesta por estaciones geodésicas, horizontales, verticales y
gravimétricas establecidas físicamente y distribuidas de forma homogénea
en el territorio nacional.
Sobre las cuales se han hecho mediciones de precisión y de apoyo de
parámetros físicos de acuerdo a estándares internacionales, que
permiten su interconexión y la determinación de su posición y altura
geográfica, así como del campo gravimétrico externo asociado, con
relación al sistema de referencia considerado.

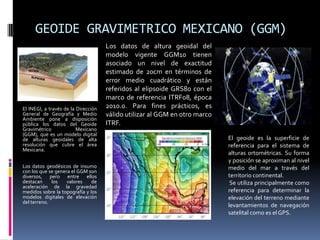

22. GEOIDE GRAVIMETRICO MEXICANO (GGM)
El INEGI, a través de la Dirección
General de Geografía y Medio
Ambiente pone a disposición
pública los datos del Geoide
Gravimétrico
Mexicano
(GGM), que es un modelo digital
de alturas geoidales de alta
resolución que cubre el área
Mexicana.
Los datos geodésicos de insumo
con los que se genera el GGM son
diversos, pero entre ellos
destacan
los
valores
de
aceleración de la gravedad
medidos sobre la topografía y los
modelos digitales de elevación
del terreno.
Los datos de altura geoidal del
modelo vigente GGM10 tienen
asociado un nivel de exactitud
estimado de 20cm en términos de
error medio cuadrático y están
referidos al elipsoide GRS80 con el
marco de referencia ITRF08, época
2010.0. Para fines prácticos, es
válido utilizar al GGM en otro marco
ITRF.
El geoide es la superficie de
referencia para el sistema de
alturas ortométricas. Su forma
y posición se aproximan al nivel
medio del mar a través del
territorio continental.
Se utiliza principalmente como
referencia para determinar la
elevación del terreno mediante
levantamientos de navegación
satelital como es el GPS.

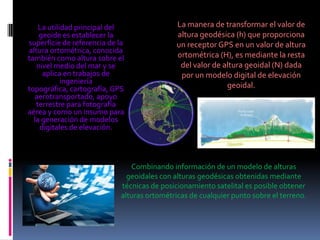

23. La utilidad principal del
geoide es establecer la
superficie de referencia de la
altura ortométrica, conocida
también como altura sobre el
nivel medio del mar y se
aplica en trabajos de
ingeniería
topográfica, cartografía, GPS
aerotransportado, apoyo
terrestre para fotografía
aérea y como un insumo para
la generación de modelos
digitales de elevación.
La manera de transformar el valor de
altura geodésica (h) que proporciona
un receptor GPS en un valor de altura
ortométrica (H), es mediante la resta
del valor de altura geoidal (N) dada
por un modelo digital de elevación
geoidal.
Combinando información de un modelo de alturas
geoidales con alturas geodésicas obtenidas mediante
técnicas de posicionamiento satelital es posible obtener
alturas ortométricas de cualquier punto sobre el terreno.

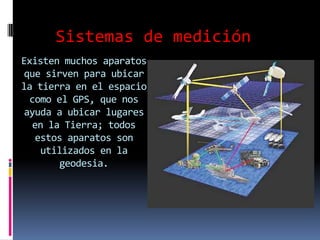

24. Sistemas de medición
Existen muchos aparatos
que sirven para ubicar
la tierra en el espacio
como el GPS, que nos
ayuda a ubicar lugares
en la Tierra; todos
estos aparatos son
utilizados en la
geodesia.

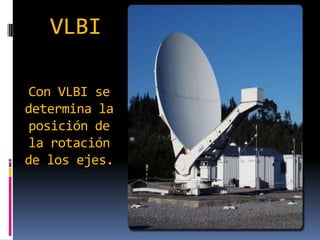

25. VLBI
Con VLBI se
determina la
posición de
la rotación
de los ejes.

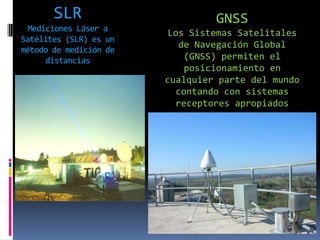

26. SLR
Mediciones Láser a
Satélites (SLR) es un
método de medición de
distancias
GNSS
Los Sistemas Satelitales
de Navegación Global
(GNSS) permiten el
posicionamiento en
cualquier parte del mundo
contando con sistemas
receptores apropiados

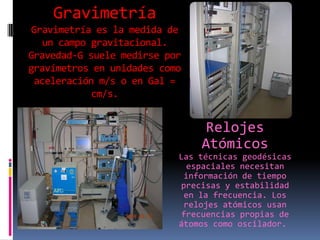

27. Gravimetría
Gravimetría es la medida de
un campo gravitacional.
Gravedad-G suele medirse por
gravímetros en unidades como
aceleración m/s o en Gal =
cm/s.
Relojes
Atómicos
Las técnicas geodésicas
espaciales necesitan
información de tiempo
precisas y estabilidad
en la frecuencia. Los
relojes atómicos usan
frecuencias propias de
átomos como oscilador.

28. Sensores
Meteorológicos
Para la correcta
interpretación de los datos
se requieren sensores
meteorológicos.
Sismometría
Para el modelamiento
correcto de la velocidad
de la estación es
necesario registrar
eventos sísmicos.

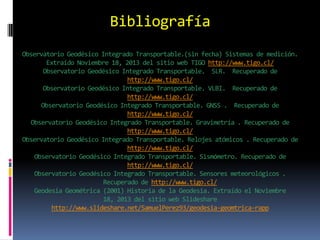

29. Bibliografía
Observatorio Geodésico Integrado Transportable.(sin fecha) Sistemas de medición.
Extraído Noviembre 18, 2013 del sitio web TIGO http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. SLR. Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. VLBI. Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. GNSS . Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. Gravimetría . Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. Relojes atómicos . Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. Sismómetro. Recuperado de
http://www.tigo.cl/
Observatorio Geodésico Integrado Transportable. Sensores meteorológicos .
Recuperado de http://www.tigo.cl/
Geodesia Geométrica (2001) Historia de la Geodesia. Extraído el Noviembre
18, 2013 del sitio web Slideshare
http://www.slideshare.net/SamuelPerez93/geodesia-geomtrica-rapp

30. Instituto Nacional de Geografia y Estadistica (2013) geodesia/aspectos teoricos
metodologicos extraido Noviembre 18,2012 del sitio web INEGI
http://www.inegi.org.mx/
Instituto Nacional de Geografia y Estadistica . ¿Qué es la Geodesia?.extraido de
http://www.inegi.org.mx/geo/contenidos/geodesia/default.aspx
Instituto Nacional de Geografia y Estadistica .porque.utilidad. Extraido de
http://www.inegi.org.mx/geo/contenidos/geodesia/default.aspx
Instituto Nacional de Geografia y Estadistica .RGNA extraido de
http://www.inegi.org.mx/geo/contenidos/geodesia/default.aspx
Instituto Nacional de Geografia y Estadistica .GGM. Extraido de
http://www.inegi.org.mx/geo/contenidos/geodesia/default.aspx
Geodesia Geométrica (2001) Historia de la Geodesia. Extraído Noviembre
18, 2013 del sitio web
Slidesharehttp://www.slideshare.net/SamuelPerez93/geodesia-geomtricarapp
EGV Geomensura (2008). Geodesia Satelital. Recuperado el 18 de Noviembre
de 2013 desde: http://www.topografiaegv.cl/2008/06/26/geodesia-satelital/
Millán J.(2006) Geodesia y topografía. Extraído Noviembre 18, 2013
http://es.scribd.com/doc/138186499/Libro-de-Geodesia-Satelital
Rapp, R. (1991). La Forma de la Tierra según las Antiguas Mediciones Francesa.
Recuperado de http://www.slideshare.net/SamuelPerez93/geodesiageomtrica-rapp

