1. República bolivariana de Venezuela
Ministerio del poder popular para la educación
U.E Inmaculada concepción
Mérida. Edo. Mérida
Partes del CPU y del Case
Nombre:
Krisley Ruiz
Año: 5º informática
Nº de lista: #2

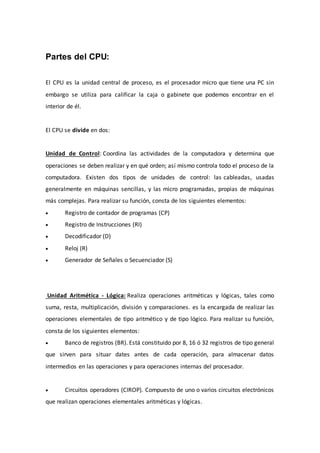

2. Partes del CPU:
El CPU es la unidad central de proceso, es el procesador micro que tiene una PC sin
embargo se utiliza para calificar la caja o gabinete que podemos encontrar en el
interior de él.
El CPU se divide en dos:
Unidad de Control: Coordina las actividades de la computadora y determina que
operaciones se deben realizar y en qué orden; así mismo controla todo el proceso de la
computadora. Existen dos tipos de unidades de control: las cableadas, usadas
generalmente en máquinas sencillas, y las micro programadas, propias de máquinas
más complejas. Para realizar su función, consta de los siguientes elementos:
 Registro de contador de programas (CP)
 Registro de Instrucciones (RI)
 Decodificador (D)
 Reloj (R)
 Generador de Señales o Secuenciador (S)
Unidad Aritmética - Lógica: Realiza operaciones aritméticas y lógicas, tales como
suma, resta, multiplicación, división y comparaciones. es la encargada de realizar las
operaciones elementales de tipo aritmético y de tipo lógico. Para realizar su función,
consta de los siguientes elementos:
 Banco de registros (BR). Está constituido por 8, 16 ó 32 registros de tipo general
que sirven para situar dates antes de cada operación, para almacenar datos
intermedios en las operaciones y para operaciones internas del procesador.
 Circuitos operadores (CIROP). Compuesto de uno o varios circuitos electrónicos
que realizan operaciones elementales aritméticas y lógicas.

3.  Registro de resultado (RR). Se trata de un registro especial, en el que se
depositan los resultados que producen los circuitos operadores.
 Señalizadores de estado (SE). Registro con un conjunto de inestables en los que
se deja constancia de algunas condiciones que se dieron en la última operación
realizada.
Partes del Case:
Es la parte metálica donde se encuentran albergados muchos componentes de la pc
también se reconoce como cajón o gabinete es una caja metálica y de plástico,
horizontal o vertical, en el que se encuentran todos los componente la computadora
como placas, disco duro, procesador.
El case cumple dos funciones básicas en el computador:
• Alberga el resto de componentes internos, protegiéndolos del polvo, la humedad y
de los golpes.
• Suministrar, mediante la fuente de alimentación, la energía necesaria a los
componentes instalados en el computador.
Dentro del gabinete son colocados:
 Disco duro: es el encargado de almacenar el sistema operativo y toda nuestra
información ya sean programas, fotografías, trabajos, música y archivos; y que
cuando apaguemos el computador no se pierda esa información. Hace unos
años atrás los discos duros tenían capacidades muy limitadas de
almacenamiento y unas velocidades de escritura y lectura baja. Hoy en día se
comercializan superando la capacidad de almacenamiento y al conectarse.

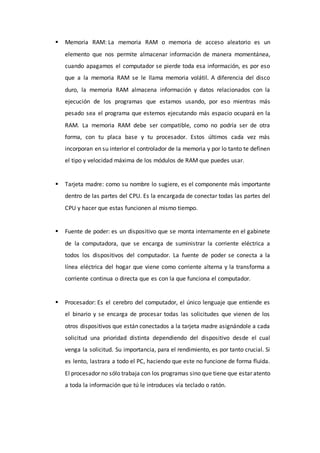

4.  Memoria RAM: La memoria RAM o memoria de acceso aleatorio es un
elemento que nos permite almacenar información de manera momentánea,
cuando apagamos el computador se pierde toda esa información, es por eso
que a la memoria RAM se le llama memoria volátil. A diferencia del disco
duro, la memoria RAM almacena información y datos relacionados con la
ejecución de los programas que estamos usando, por eso mientras más
pesado sea el programa que estemos ejecutando más espacio ocupará en la
RAM. La memoria RAM debe ser compatible, como no podría ser de otra
forma, con tu placa base y tu procesador. Estos últimos cada vez más
incorporan en su interior el controlador de la memoria y por lo tanto te definen
el tipo y velocidad máxima de los módulos de RAM que puedes usar.
 Tarjeta madre: como su nombre lo sugiere, es el componente más importante
dentro de las partes del CPU. Es la encargada de conectar todas las partes del
CPU y hacer que estas funcionen al mismo tiempo.
 Fuente de poder: es un dispositivo que se monta internamente en el gabinete
de la computadora, que se encarga de suministrar la corriente eléctrica a
todos los dispositivos del computador. La fuente de poder se conecta a la
línea eléctrica del hogar que viene como corriente alterna y la transforma a
corriente continua o directa que es con la que funciona el computador.
 Procesador: Es el cerebro del computador, el único lenguaje que entiende es
el binario y se encarga de procesar todas las solicitudes que vienen de los
otros dispositivos que están conectados a la tarjeta madre asignándole a cada
solicitud una prioridad distinta dependiendo del dispositivo desde el cual
venga la solicitud. Su importancia, para el rendimiento, es por tanto crucial. Si
es lento, lastrara a todo el PC, haciendo que este no funcione de forma fluida.
El procesador no sólo trabaja con los programas sino que tiene que estar atento
a toda la información que tú le introduces vía teclado o ratón.

5.  Tarjeta de video: Se encarga de generar los gráficos a partir de la información
que recibe desde el procesador, luego de generar los gráficos los pone a
disposición en sus salidas que pueden ser HD, VGA, DVI o S-Video para
mostrarse en televisores, pantallas de computador.
 Unidad óptica: este es el dispositivo encargado de leer y grabar información
en discos ópticos de tipo CD, DVD y Blu-ray entre otros. Cada vez que
queremos ver una película que compramos hacemos uso de la unidad óptica.
 Tarjeta gráfica: Es la encargada de ayudar al procesador a realizar las
operaciones relacionadas con la representación de los gráficos en la pantalla de
tu PC. Cualquier tarjeta gráfica moderna es capaz de realizar gran número de
tareas. Entre ellas están desde la creación y representación de esos mundos
tridimensionales que ves en los juegos a la reproducción de películas de alta
calidad. Este es un elemento que ha pasado de ser independiente, a integrase
en la placa base y finalmente a acabar en el interior del propio procesador.
 Disquete: Cartucho plástico para almacenar información. Se tratan de una
clase de discos magnéticos. Las dos versiones más conocidas para PC son: la
más antigua de 5 1/4 pulgadas y la de 3 1/2, prácticamente sin uso en la
actualidad. Son llamados discos flexibles, contrastando con los discos rígidos.
La información en ellos contenida puede perderse o afectarse fácilmente con
el tiempo, el polvo, la humedad, el magnetismo, el calor, etc.
Las partes internas del case son:
Para empezar tiene el gabinete que es solo la carcasa externa, sirve como protección y
suele ser de metal para aislar electromagnetismo. Cualquier cosa fuera del gabinete se
le denomina PERIFERICO como el mouse, el teclado, el monitor etc...

6. La Fuente de Poder, puede que vaya incluido al comprar el gabinete pero es un
componente aparte, recibe la corriente alterna y la convierte en corriente directa y la
distribuye a TODOS los componentes internos.
La placa madre es la "plataforma" que te va a integrar los dispositivos y elementos,
físicamente es una placa plana con zócalos y ranuras para conectar otras cosas
El procesador, se concreta en el zócalo especial de la placa madre, es bastante más
pequeño; no está a la vista porque lleva encima un disipador de calor y un ventilador
sobre este. Tenemos tarjetas de memoria RAM que también van conectadas a la placa
madre en ranuras destinadas a ellas, (son como del tamaño del clásico chicle
americano)
Partes frontal del Case:
• PWR-SW (interruptor de encendido) que provee de un pulso eléctrico a la placa
madre y está activa el trabajo de la fuente de alimentación, también tiene la función
de suspender el sistema.
• Ranuras o bahías para la inserción de disquetera o unidad óptica. Puede ser de 5 ¼
y de 3 ½.
• PWR-LED. Luz indicadora del encendido (color verde).
• HDD-LED. Luz que indica la actividad del disco duro
• RST-SW (RESET). Botón de reinicio del funcionamiento sin interrumpir el suministro
eléctrico.
En la parte posterior, viene ensamblada la Fuente de Alimentación, con las siguientes
partes visibles:
 RANURAS DE EXPANSIÓN: Aquí se pueden colocar tarjetas extras como de red,
modem etc.
 VENTILADOR TRASERO: Sirve para dar ventilación al ordenador internamente

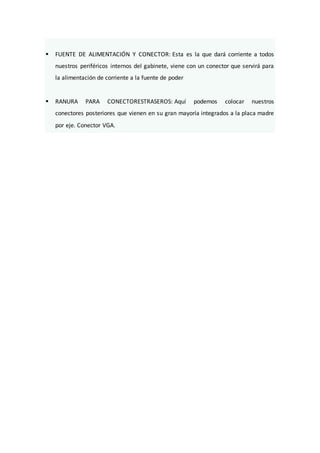

7.  FUENTE DE ALIMENTACIÓN Y CONECTOR: Esta es la que dará corriente a todos
nuestros periféricos internos del gabinete, viene con un conector que servirá para
la alimentación de corriente a la fuente de poder
 RANURA PARA CONECTORESTRASEROS: Aquí podemos colocar nuestros
conectores posteriores que vienen en su gran mayoría integrados a la placa madre
por eje. Conector VGA.
