1. “UNIVERSIDAD FERMÍN TORO”
VICERRECTORADO ACADÉMICO
FACULTAD DE INGENIERIA
CABUDARE. ESTADO, LARA
INFORME DE LABORATORIO DE ELECTRONICA I
PRACTICA NRO 1
INTEGRANTES:
SANDRA GUTIERREZ CI 26.555.015
JOSELIED AVENDAÑO CI 27.290.418
PROFESORA:
ELSY RODRIGUEZ
SAIA A

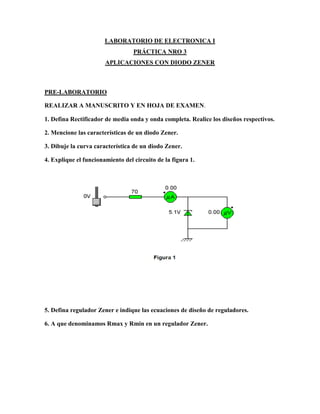

2. LABORATORIO DE ELECTRONICA I
PRÁCTICA NRO 3
APLICACIONES CON DIODO ZENER
PRE-LABORATORIO
REALIZAR A MANUSCRITO Y EN HOJA DE EXAMEN.
1. Defina Rectificador de media onda y onda completa. Realice los diseños respectivos.
2. Mencione las características de un diodo Zener.
3. Dibuje la curva característica de un diodo Zener.
4. Explique el funcionamiento del circuito de la figura 1.
5. Defina regulador Zener e indique las ecuaciones de diseño de reguladores.
6. A que denominamos Rmax y Rmin en un regulador Zener.

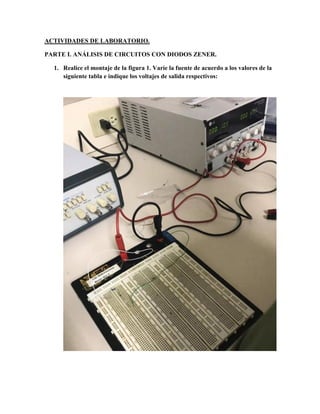

3. ACTIVIDADES DE LABORATORIO.
PARTE I. ANÁLISIS DE CIRCUITOS CON DIODOS ZENER.
1. Realice el montaje de la figura 1. Varíe la fuente de acuerdo a los valores de la
siguiente tabla e indique los voltajes de salida respectivos:
4.

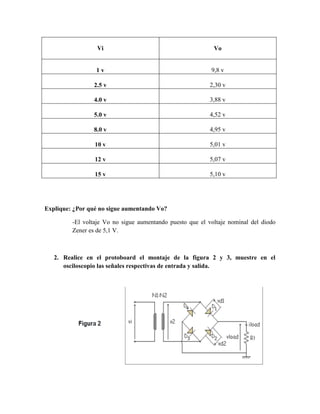

5. Vi Vo
1 v 9,8 v
2.5 v 2,30 v
4.0 v 3,88 v
5.0 v 4,52 v
8.0 v 4,95 v
10 v 5,01 v
12 v 5,07 v
15 v 5,10 v
Explique: ¿Por qué no sigue aumentando Vo?
-El voltaje Vo no sigue aumentando puesto que el voltaje nominal del diodo
Zener es de 5,1 V.

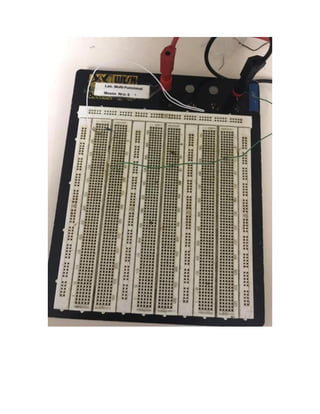

2. Realice en el protoboard el montaje de la figura 2 y 3, muestre en el
osciloscopio las señales respectivas de entrada y salida.
6.
7.
8.

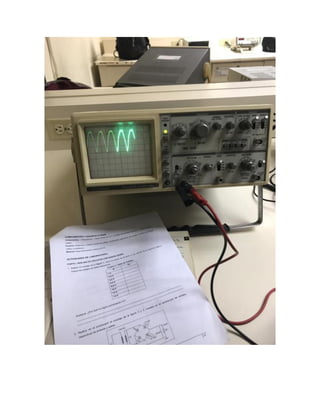

9. Grafique y explique:
-El montaje realizado fue de un rectificador de onda completa, también llamado
puente de graetz, donde pudimos observar cómo se transforma la corriente alterna a
corriente continua, donde en el circuito se pasa de 110 v a 34 v debido al transformador
conectado en el circuito, además la señal nos dio con el factor rizado que es la reducción a
un valor mucho más pequeño de la componente alterna tras la rectificación.
10.
11. Grafique y explique:
-Para este montaje tenemos un circuito con puente rectificador parecido al anterior la
diferencia es que se le cambia el sentido a los diodos, acá dos de los diodos dejan de
funcionar por que se polarizan en su inverso y no conducen.

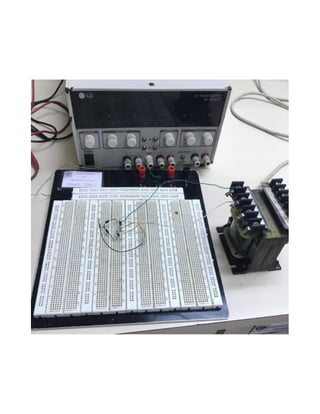

PARTE 2. DISEÑO DE UN RECTIFICADOR DE 120 VAC A 5 VDC.
1. Realice un circuito que cumpla las siguientes etapas. Grafique en cada etapa la
señal respectiva, indique valores pico.
a. Realice los cálculos respectivos de resistencias, corrientes y tensiones
necesarias.
b. Calcule el valor de los condensadores en la etapa de filtrado.
c. Utilice transformador toma central de 110 Vac a 12Vac.
12. d. Para la regulación utilice un diodo Zener de 5 V y luego reemplácelo
por un regulador de tensión 7805. Identifique diferencias.
e. Conecte a la salida un Led o Buzzer de 5 V.
f. El circuito debe activarse con un interruptor ON/OFF.
13.
14. CONCLUSION
Los resultados de esta práctica permiten conocer las características y señal del diodo zener
el cual están diseñados para mantener un voltaje constante en su terminales, llamado
Voltaje o Tensión Zener (Vz) cuando se polarizan inversamente, es decir cuando está el
cátodo con una tensión positiva y el ánodo negativa. Un zener en conexión con polarización
inversa siempre tiene la misma tensión en sus extremos (tensión zener).
De igual forma se estudió los tipos de rectificadores, entre estos tenemos el de onda
completa que es un circuito empleado para convertir una señal de corriente alterna de
entrada (Vi) en una señal de corriente pulsante de salida (Vo). A diferencia del rectificador
de media onda, en este caso, la parte negativa de la señal se convierte en positiva o bien la
parte positiva de la señal se convertirá en negativa, según se necesite una señal positiva o
negativa de corriente continua.
Por otro lado tenemos el rectificador que es un circuito empleado para eliminar la parte
negativa o positiva de una señal de corriente alterna, de lleno conducen cuando se polarizan
inversamente. Además su voltaje es positivo.
