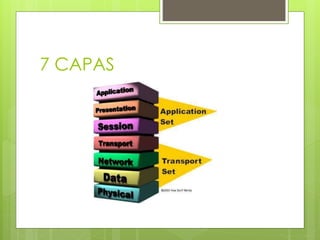

3. CAPA FÍSICA
Concepto
Esta conformado por todos
los componentes del
Hardware involucrados en
la comunicación, así como
también las señales
electromagnéticas u
ópticas que circulan a
través de ellos, las cuales
pueden ser medidas
utilizando distintos
instrumentos (tester,
osciloscopio, entre otros)
Componentes
Modem
RDIS
Bluetooth
USB
ISDN
SONET
DSL
4. CAPA FISICA
Funciones
Envió bit a bit entre nodos.
Proporcionar un interfaz estandarizado para los medios de trasmisión físico, incluyendo:
Especificaciones mecánicas de los conectores eléctricos y cables, por ejemplo Longitud
máxima del cable.
Especificación eléctrica de la línea de transmisión, nivel de señal o impedancia.
Interfaz radio, incluyendo el espectro electromagnético, asignación de frecuencia y
especificación de la potencia de señal, ancho de banda analógico.
Especificaciones para IR(radiación infrarroja) sobre fibra óptica o una conexión de
comunicación inalámbrica mediante IR.
Modulación.
Codificación de línea.
Sincronización de bit en comunicación serie sincrónica.
Delimitación de inicio a final, y control
Multiplexación de conmutación de circuito
Detección de portada y CSMA/CD| detección de colisión utilizada por algunos protocolos de
acceso múltiple de nivel 2.
Ecualizador, filtrado, secuencia de prueba, forma de onda y otros procesados de señales.

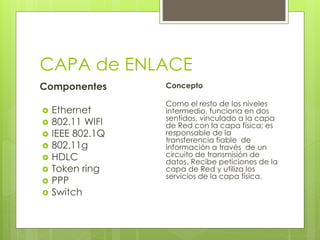

5. CAPA de ENLACE
Componentes
Ethernet
802.11 WIFI
IEEE 802.1Q
802.11g
HDLC
Token ring
PPP
Switch
Concepto
Como el resto de los niveles
intermedio, funciona en dos
sentidos, vinculado a la capa
de Red con la capa física; es
responsable de la
transferencia fiable de
información a través de un
circuito de transmisión de
datos. Recibe peticiones de la
capa de Red y utiliza los
servicios de la capa física.

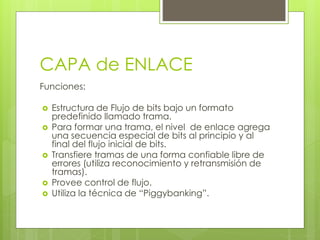

6. CAPA de ENLACE
Funciones:
Estructura de Flujo de bits bajo un formato
predefinido llamado trama.
Para formar una trama, el nivel de enlace agrega
una secuencia especial de bits al principio y al
final del flujo inicial de bits.
Transfiere tramas de una forma confiable libre de
errores (utiliza reconocimiento y retransmisión de
tramas).
Provee control de flujo.
Utiliza la técnica de “Piggybanking”.
7. CAPA de RED
Concepto
Es una capa que proporciona
conectividad y selección de ruta
entre dos sistema de nodos que
pueden estar ubicados en redes
geográficamente distintas. Su
misión es conseguir que los datos
lleguen desde el origen al destino
aunque no tengan conexión
directa. Ofrece servicios al nivel
superior (capa de transporte) y se
apoya en la capa de enlace,
utiliza sus funciones.
Componentes
IP (IPV4, IPV6).
IPsec.
ICMP.
ARP.
RARP.
NAT.
8. CAPA de RED
Funciones
Divide los mensajes de la capa de transporte
en paquetes y los ensambla al final.
Utiliza el nivel de enlace para el envió de
paquetes: un paquete encapsulado en una
trama.
Enrutamiento de paquetes.
Envía los paquetes de nodo a nodo usando
ya sea circuito virtual o datagrama.
Control de gestión.

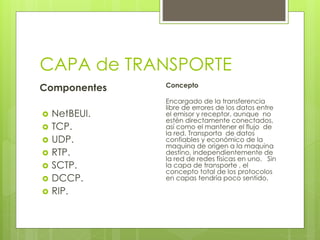

9. CAPA de TRANSPORTE
Componentes
NetBEUI.
TCP.
UDP.
RTP.
SCTP.
DCCP.
RIP.
Concepto
Encargado de la transferencia
libre de errores de los datos entre
el emisor y receptor, aunque no
estén directamente conectados,
así como el mantener el flujo de
la red. Transporta de datos
confiables y económico de la
maquina de origen a la maquina
destino, independientemente de
la red de redes físicas en uno. Sin
la capa de transporte , el
concepto total de los protocolos
en capas tendría poco sentido.

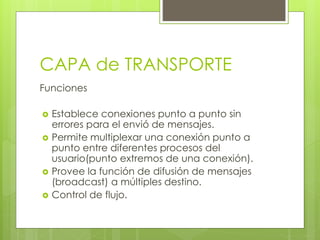

10. CAPA de TRANSPORTE
Funciones
Establece conexiones punto a punto sin
errores para el envió de mensajes.
Permite multiplexar una conexión punto a
punto entre diferentes procesos del
usuario(punto extremos de una conexión).
Provee la función de difusión de mensajes
(broadcast) a múltiples destino.
Control de flujo.

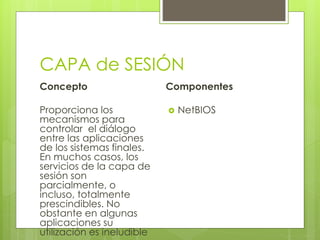

11. CAPA de SESIÓN
Concepto
Proporciona los
mecanismos para
controlar el diálogo
entre las aplicaciones
de los sistemas finales.
En muchos casos, los
servicios de la capa de
sesión son
parcialmente, o
incluso, totalmente
prescindibles. No
obstante en algunas
aplicaciones su
utilización es ineludible
Componentes
NetBIOS
12. CAPA de SESIÓN
Funciones
Permite a usuarios en diferentes maquinas
establecer una sesión.
Una sesión puede ser usada para
efectuar un login a un sistema de tiempo
compartido remoto, para transferir un
archivo entre 2 maquinas.
13. CAPA de PRESENTACIÓN
Componentes
XDR.
TLS.
Concepto
Se encarga de la
representación de la
información, de manera
que aunque distintos
equipos puedan tener
diferentes
representaciones internas
(ASCII, Unicode, EBCDIC,
numeros (little-endian tipo
Intel, big-endian tipo
Motorola), sonidos o
imágenes, los datos
lleguen de manera
reconocible.

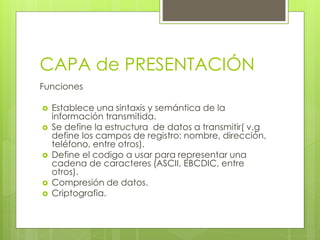

14. CAPA de PRESENTACIÓN
Funciones
Establece una sintaxis y semántica de la
información transmitida.
Se define la estructura de datos a transmitir( v.g
define los campos de registro: nombre, dirección,
teléfono, entre otros).
Define el codigo a usar para representar una
cadena de caracteres (ASCII, EBCDIC, entre
otros).
Compresión de datos.
Criptografia.
15. CAPA de APLICACIÓN
Concepto
Provee servicios de red
comunicaciones) a las
aplicaciones del usuario
Realiza el intercambio de
“datos”
Ofrece a las aplicaciones
(de usuario o no) la
posibilidad de acceder a
los servicios de las demás
capas y define los
protocolos que utilizan las
aplicaciones para
intercambiar datos, como
correo electrónico (POP y
SMTP), gestores de bases
de datos y protocolos de
Componentes
HTTP
SMTP
FTP
SSH
Telnet
RDP
IRC
SNMP
POP3
IMAP
DNS
Ping

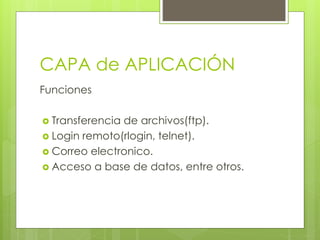

16. CAPA de APLICACIÓN
Funciones
Transferencia de archivos(ftp).
Login remoto(rlogin, telnet).
Correo electronico.
Acceso a base de datos, entre otros.
