1. PREPARACIÓN Y TENDIDO DE CABLES

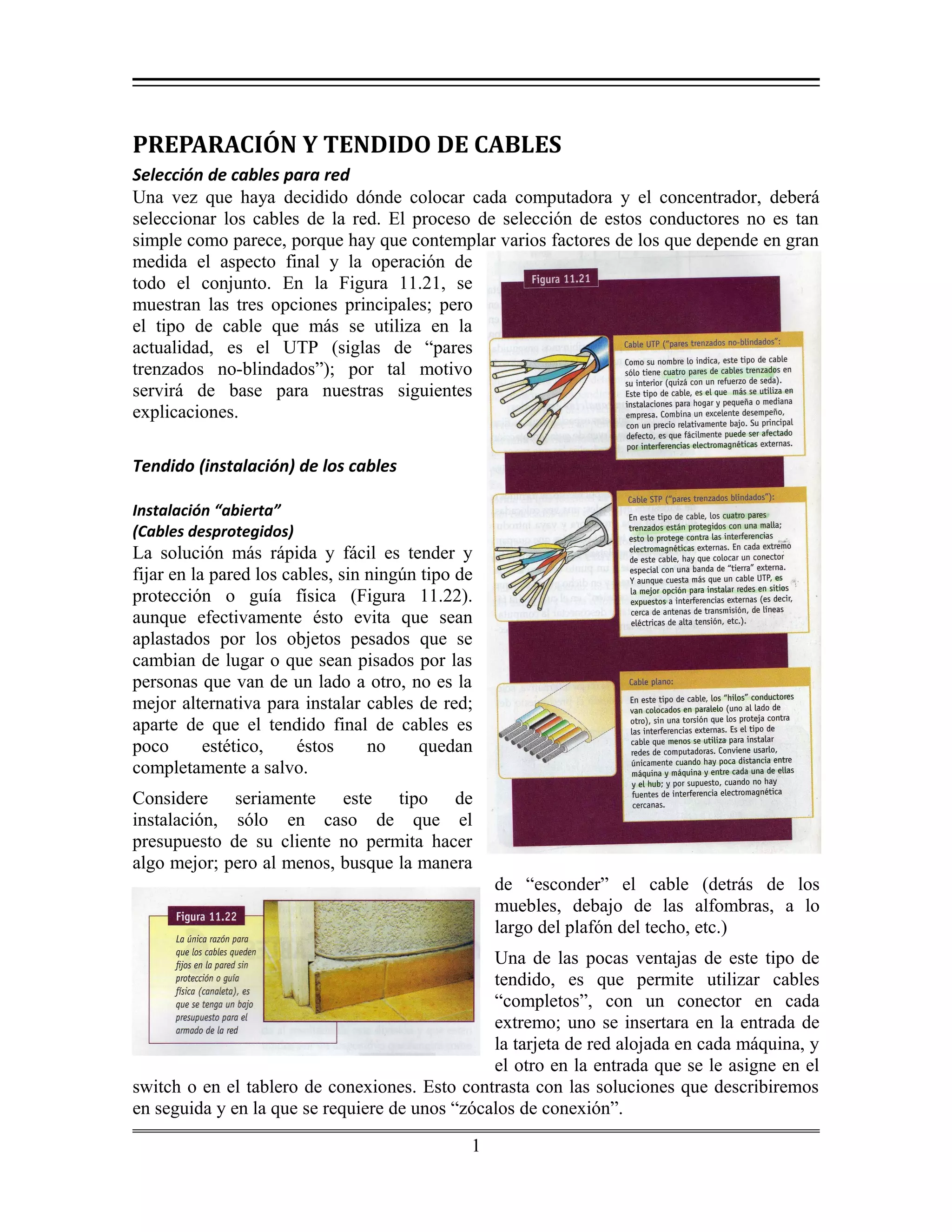

Selección de cables para red
Una vez que haya decidido dónde colocar cada computadora y el concentrador, deberá
seleccionar los cables de la red. El proceso de selección de estos conductores no es tan
simple como parece, porque hay que contemplar varios factores de los que depende en gran
medida el aspecto final y la operación de
todo el conjunto. En la Figura 11.21, se
muestran las tres opciones principales; pero
el tipo de cable que más se utiliza en la
actualidad, es el UTP (siglas de “pares
trenzados no-blindados”); por tal motivo
servirá de base para nuestras siguientes
explicaciones.
Tendido (instalación) de los cables
Instalación “abierta”
(Cables desprotegidos)
La solución más rápida y fácil es tender y
fijar en la pared los cables, sin ningún tipo de
protección o guía física (Figura 11.22).
aunque efectivamente ésto evita que sean
aplastados por los objetos pesados que se
cambian de lugar o que sean pisados por las
personas que van de un lado a otro, no es la
mejor alternativa para instalar cables de red;
aparte de que el tendido final de cables es
poco estético, éstos no quedan
completamente a salvo.
Considere seriamente este tipo de
instalación, sólo en caso de que el
presupuesto de su cliente no permita hacer
algo mejor; pero al menos, busque la manera
de “esconder” el cable (detrás de los
muebles, debajo de las alfombras, a lo
largo del plafón del techo, etc.)
Una de las pocas ventajas de este tipo de
tendido, es que permite utilizar cables
“completos”, con un conector en cada
extremo; uno se insertara en la entrada de
la tarjeta de red alojada en cada máquina, y
el otro en la entrada que se le asigne en el
switch o en el tablero de conexiones. Esto contrasta con las soluciones que describiremos
en seguida y en la que se requiere de unos “zócalos de conexión”.
1

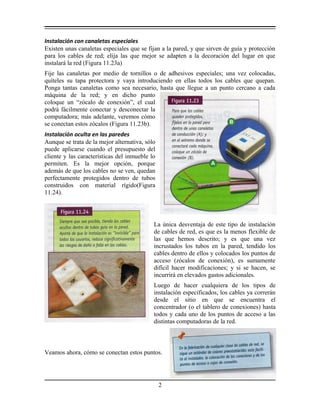

2. Instalación con canaletas especiales
Existen unas canaletas especiales que se fijan a la pared, y que sirven de guía y protección
para los cables de red; elija las que mejor se adapten a la decoración del lugar en que
instalará la red (Figura 11.23a)
Fije las canaletas por medio de tornillos o de adhesivos especiales; una vez colocadas,
quíteles su tapa protectora y vaya introduciendo en ellas todos los cables que quepan.
Ponga tantas canaletas como sea necesario, hasta que llegue a un punto cercano a cada
máquina de la red; y en dicho punto
coloque un “zócalo de conexión”, el cual
podrá fácilmente conectar y desconectar la
computadora; más adelante, veremos cómo
se conectan estos zócalos (Figura 11.23b).
Instalación oculta en las paredes
Aunque se trata de la mejor alternativa, sólo
puede aplicarse cuando el presupuesto del
cliente y las características del inmueble lo
permiten. Es la mejor opción, porque
además de que los cables no se ven, quedan
perfectamente protegidos dentro de tubos
construidos con material rígido(Figura
11.24).
La única desventaja de este tipo de instalación
de cables de red, es que es la menos flexible de
las que hemos descrito; y es que una vez
incrustados los tubos en la pared, tendido los
cables dentro de ellos y colocados los puntos de
acceso (zócalos de conexión), es sumamente
difícil hacer modificaciones; y si se hacen, se
incurrirá en elevados gastos adicionales.
Luego de hacer cualquiera de los tipos de
instalación especificados, los cables ya correrán
desde el sitio en que se encuentra el
concentrador (o el tablero de conexiones) hasta
todos y cada uno de los puntos de acceso a las
distintas computadoras de la red.
Veamos ahora, cómo se conectan estos puntos.
2

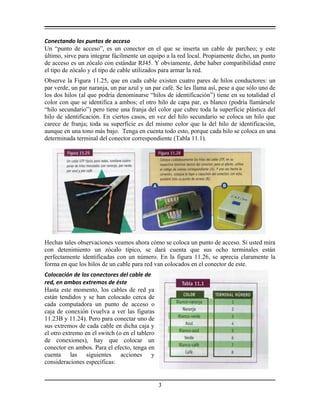

3. Conectando los puntos de acceso
Un “punto de acceso”, es un conector en el que se inserta un cable de parcheo; y este
último, sirve para integrar fácilmente un equipo a la red local. Propiamente dicho, un punto
de acceso es un zócalo con estándar RJ45. Y obviamente, debe haber compatibilidad entre
el tipo de zócalo y el tipo de cable utilizados para armar la red.
Observe la Figura 11.25, que en cada cable existen cuatro pares de hilos conductores: un
par verde, un par naranja, un par azul y un par café. Se les llama así, pese a que sólo uno de
los dos hilos (al que podría denominarse “hilos de identificación”) tiene en su totalidad el
color con que se identifica a ambos; el otro hilo de capa par, es blanco (podría llamársele
“hilo secundario”) pero tiene una franja del color que cubre toda la superficie plástica del
hilo de identificación. En ciertos casos, en vez del hilo secundario se coloca un hilo que
carece de franja; toda su superficie es del mismo color que la del hilo de identificación,
aunque en una tono más bajo. Tenga en cuenta todo esto, porque cada hilo se coloca en una
determinada terminal del conector correspondiente (Tabla 11.1).
Hechas tales observaciones veamos ahora cómo se coloca un punto de acceso. Si usted mira
con detenimiento un zócalo típico, se dará cuenta que sus ocho terminales están
perfectamente identificadas con un número. En la figura 11.26, se aprecia claramente la
forma en que los hilos de un cable para red van colocados en el conector de este.
Colocación de los conectores del cable de
red, en ambos extremos de éste
Hasta este momento, los cables de red ya
están tendidos y se han colocado cerca de
cada computadora un punto de acceso o
caja de conexión (vuelva a ver las figuras
11.23B y 11.24). Pero para conectar uno de
sus extremos de cada cable en dicha caja y
el otro extremo en el switch (o en el tablero
de conexiones), hay que colocar un
conector en ambos. Para el efecto, tenga en
cuenta las siguientes acciones y
consideraciones específicas:
3

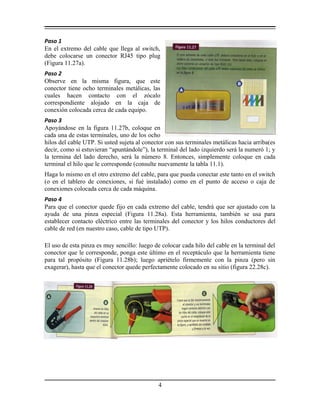

4. Paso 1
En el extremo del cable que llega al switch,
debe colocarse un conector RJ45 tipo plug
(Figura 11.27a).
Paso 2
Observe en la misma figura, que este
conector tiene ocho terminales metálicas, las
cuales hacen contacto con el zócalo
correspondiente alojado en la caja de
conexión colocada cerca de cada equipo.
Paso 3
Apoyándose en la figura 11.27b, coloque en
cada una de estas terminales, uno de los ocho
hilos del cable UTP. Si usted sujeta al conector con sus terminales metálicas hacia arriba(es
decir, como si estuvieran “apuntándole”), la terminal del lado izquierdo será la numeró 1; y
la termina del lado derecho, será la número 8. Entonces, simplemente coloque en cada
terminal el hilo que le corresponde (consulte nuevamente la tabla 11.1).
Haga lo mismo en el otro extremo del cable, para que pueda conectar este tanto en el switch
(o en el tablero de conexiones, si fué instalado) como en el punto de acceso o caja de
conexiones colocada cerca de cada máquina.
Paso 4
Para que el conector quede fijo en cada extremo del cable, tendrá que ser ajustado con la
ayuda de una pinza especial (Figura 11.28a). Esta herramienta, también se usa para
establecer contacto eléctrico entre las terminales del conector y los hilos conductores del
cable de red (en nuestro caso, cable de tipo UTP).
El uso de esta pinza es muy sencillo: luego de colocar cada hilo del cable en la terminal del
conector que le corresponde, ponga este último en el receptáculo que la herramienta tiene
para tal propósito (Figura 11.28b); luego apriételo firmemente con la pinza (pero sin
exagerar), hasta que el conector quede perfectamente colocado en su sitio (figura 22.28c).
4

5. Paso 5

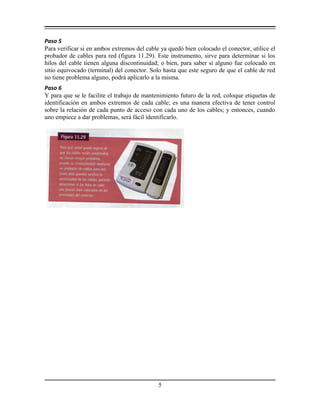

Para verificar si en ambos extremos del cable ya quedó bien colocado el conector, utilice el
probador de cables para red (figura 11.29). Este instrumento, sirve para determinar si los
hilos del cable tienen alguna discontinuidad; o bien, para saber si alguno fue colocado en
sitio equivocado (terminal) del conector. Solo hasta que este seguro de que el cable de red
no tiene problema alguno, podrá aplicarlo a la misma.
Paso 6
Y para que se le facilite el trabajo de mantenimiento futuro de la red, coloque etiquetas de
identificación en ambos extremos de cada cable; es una manera efectiva de tener control
sobre la relación de cada punto de acceso con cada uno de los cables; y entonces, cuando
uno empiece a dar problemas, será fácil identificarlo.
