El documento describe diferentes topologías de redes, incluyendo bus, anillo, estrella y árbol. Explica las ventajas e inconvenientes de cada topología, como que la topología bus es la más sencilla pero si el cable se daña la red deja de funcionar, mientras que la topología estrella es más segura pero más costosa porque requiere un concentrador central.

1. 1

2.  1 caratula
 2 índice
 3 Tema
 4 que es una red
 5 topologias de redes
 6 topologia bus
 7 ventajas de topologias bus
 8 inconvenientes de la topologia bus
 9 topologia anillo
 10 ventajas de topologia anillo
 11 incovenientes de la topologia anillo
 12 topologia estrella
 13 ventajas de topologias estrella
 14 inconvenientes de la topologia estrella
 15 topologia arbol
 16 ventajas de la topologia arbol
 17 incovenientes de la topologia arbol
 18 materiales para la instalaciòn de redes

3. 2
CLASES, TOPOLOGÍAS
Y CABLEADO
ESTRUCTURADO

4. 3
Una red consiste en dos o más computadoras
unidas que comparten recursos como
archivos, CD-Roms o impresoras y que son
capaces de realizar comunicaciones
electrónicas. Las redes están unidas por
cable, líneas de teléfono, ondas de radio,
satélite, etc.

5. 4

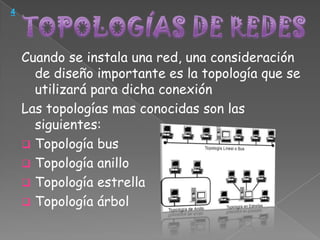

Cuando se instala una red, una consideración
de diseño importante es la topología que se
utilizará para dicha conexión
Las topologías mas conocidas son las
siguientes:
 Topología bus
 Topología anillo
 Topología estrella
 Topología árbol

6. 5
Es un diseño simple que utiliza un solocable
al cual todas las estaciones se conectan
La topología usa un medio de transmisión de
amplia cobertura (broadcast médium), ya
que todas las estaciones pueden recibir
las transmisión emitidas por cualquier PC.

7. 6
La instalación es simple y barata. El
problema inherente de este esquema es
que si el cable se daña en cualquier punto,
ninguna estación podrá transmitir

8. 7
 Esla topología más sencilla de implantar
 También es la más barata
 Es fácil añadir nuevos ordenadores al
bus, lo único que tenemos que hacer es
incorporar un nuevo cable al bus
 Es posible utilizar repetidores para
fortalecer la señal si es bus tiene una
larga extensión

9. 8
 Si el tráfico de la red es intenso, entonces, LA
VELOCIDAD BAJARA CONSIDERABLEMENTE
al aumentar el número de colisiones entre los
mensajes
 La señal eléctrica pierde señal intensidad cada
vez que pasa por un ordenador conectado al bus,
por lo que puede que llegue en malas condiciones
a los ordenadores situados lejos del origen del
mensaje
 Si uno de los cables que forman el bus se rompe,
entonces toda la red dejara de funcionar
 La topología en bus ha sido y sigue siendo muy
utilizada, aunque no es la mas adecuada para una
LAN con un número significado de ordenadores

10. 9
 Las Redes Que Emplean la topología anillo
se caracterizan porque la información
circula por el anillo en un solo sentido
 Cada Uno De Los Nodos Lee La Dirección
En El Encabezado de los mensajes y hace
las veces de amplificador/repetidor de
los mensajes
 No es muy segura al igual que la topología
bus

11. 10
 Todos los ordenadores tienen las mismas
posibilidades de conseguir el testigo, por
lo que ninguno lo puede monopolizar
 Cuanto mas usuario se incorpore al
anillo, mas lenta irá la red, pero seguirá
funcionando perfectamente
 En el caso de anillo doble, si un anillo falla
se utiliza el otro anillo

12. 11
 Si uno de los ordenadores cae, entonces
falla toda la red, en el caso de una anillo
 Al añadir o eliminar ordenadores del
anillo, se debe detener toda lared
 Detectar problemas es una tarea difícil

13. 12
Todas las estaciones de trabajo están conectadas a un
nodo central, el cual se encarga de controlar todas las
comunicaciones de la red
Es la más segura, pero más costosa porque necesita un
HUB o SWITCH
La línea de conexión es independiente una de otra, cada PC
tiene un enlace independiente con el HUB o SWICHT
Necesariamente se utiliza un HUB o SWICHT para que se
pueda realizar esta instalación
También se utiliza el cable UTP como enlace.
Además las tarjetas de red a utilizar deben contar con
puerto RJ-45 ya que en el HUB o SWICHT también
tiene esos pasos

14. 13
 Es fácil añadir nuevos ordenadores ala red sin
afectar al resto de la misma lo único que
tenemos que hacer es conectar el ordenador
con un cable a uno de los puertos libres del
HUB
 El HUB puede actuar como repetidor de la
señal, haciendo que llegue en buenas
condiciones a todos los ordenadores
 Si uno de los ordenadores o su
correspondiente enlace, falla el reto puede
seguir funcionando perfectamente
 Es una topología que permite detectar los
problemas fácilmente

15. 14
 El inconveniente mas importante es que si
cae el punto central, entonces cae toda la
red
 Requiere mas cable que otra topología al
tener que unir todos los ordenadores con
un cable al punto central o HUB

16. 15
La topología en árbol puede verse como una
combinación de varias topologías en estrella.
Tanto la de árbol como la de estrella son
similares a la de bus cuando el nodo de
interconexión trabaja en modo difusión, pues
la información se propaga hacia todas las
estaciones, solo que en esta topología las
ramificaciones se extienden a partir de un
punto raíz (estrella),
a tantas ramificaciones como sean
posibles,
según las características del árbol.

17. 16
 Cableado punto a punto para segmentos
individuales
 Soportado por multitud de vendedores de
software y de hardware

18. 17
 La medida de cada segmento viene
determinada por el tipo de cable utilizado
 Si se viene abajo el segmento principal
todo el segmento se viene abajo de el

19. 18
Cable UTP Conectores RJ-45
Canaletas de
crimpeador plàstico
