El documento describe diferentes tipos de cables y topologías de redes. Explica que el cable coaxial está compuesto de un conductor central rodeado por una malla y aislamiento, y el proceso para conectarlo. También describe el cable RJ-45 y su proceso de conexión, así como la fibra óptica y sus componentes núcleo y revestimiento. Finalmente, define diferentes topologías de redes como punto a punto, bus, estrella, anillo, malla y árbol.

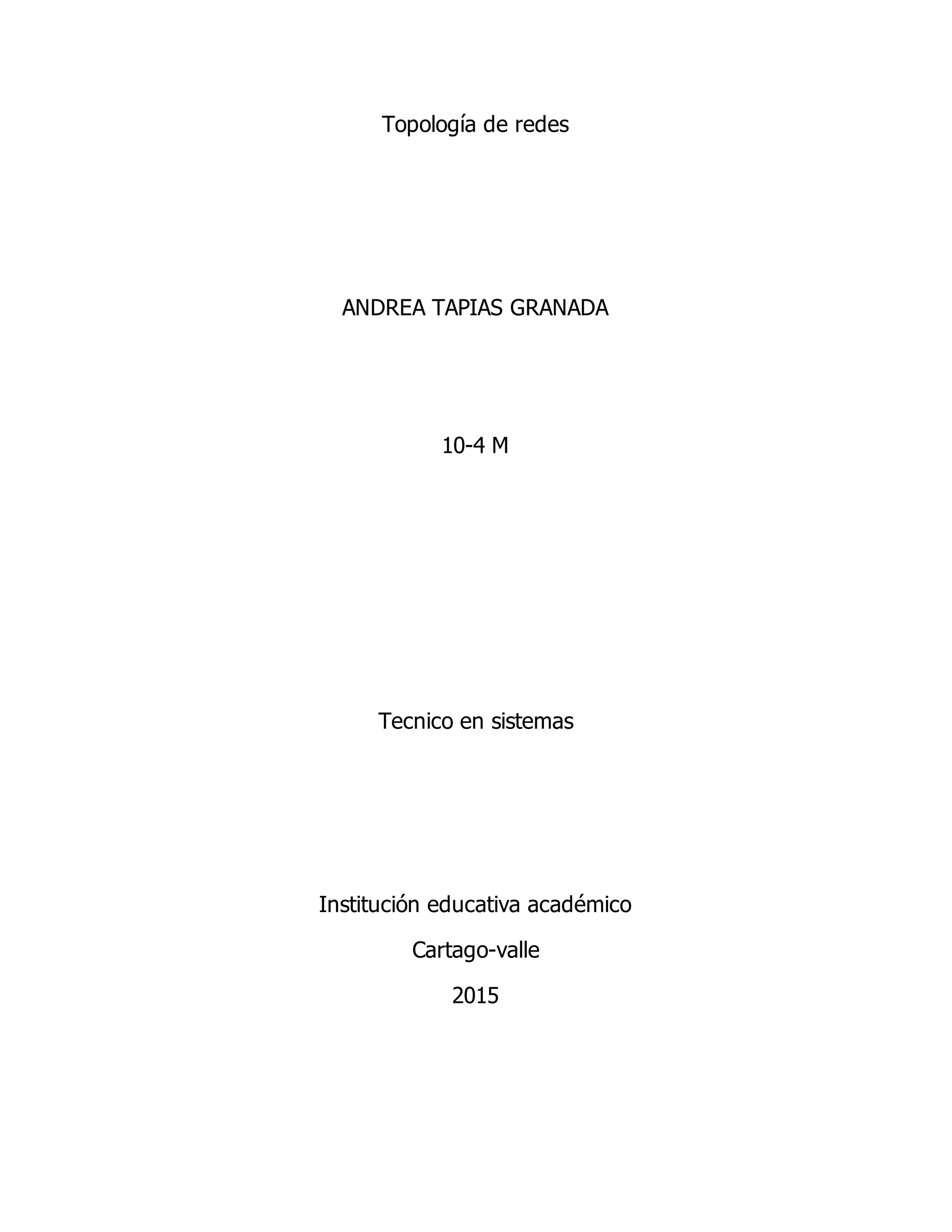

1. Topología de redes
ANDREA TAPIAS GRANADA
10-4 M
Tecnico en sistemas
Institución educativa académico
Cartago-valle
2015

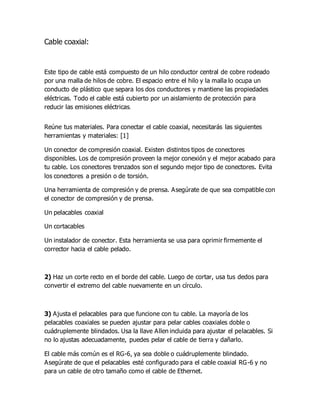

2. Cable coaxial:
Este tipo de cable está compuesto de un hilo conductor central de cobre rodeado
por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un
conducto de plástico que separa los dos conductores y mantiene las propiedades
eléctricas. Todo el cable está cubierto por un aislamiento de protección para
reducir las emisiones eléctricas.
Reúne tus materiales. Para conectar el cable coaxial, necesitarás las siguientes
herramientas y materiales: [1]
Un conector de compresión coaxial. Existen distintos tipos de conectores
disponibles. Los de compresión proveen la mejor conexión y el mejor acabado para
tu cable. Los conectores trenzados son el segundo mejor tipo de conectores. Evita
los conectores a presión o de torsión.
Una herramienta de compresión y de prensa. Asegúrate de que sea compatible con
el conector de compresión y de prensa.
Un pelacables coaxial
Un cortacables
Un instalador de conector. Esta herramienta se usa para oprimir firmemente el
corrector hacia el cable pelado.
2) Haz un corte recto en el borde del cable. Luego de cortar, usa tus dedos para
convertir el extremo del cable nuevamente en un círculo.
3) Ajusta el pelacables para que funcione con tu cable. La mayoría de los
pelacables coaxiales se pueden ajustar para pelar cables coaxiales doble o
cuádruplemente blindados. Usa la llave Allen incluida para ajustar el pelacables. Si
no lo ajustas adecuadamente, puedes pelar el cable de tierra y dañarlo.
El cable más común es el RG-6, ya sea doble o cuádruplemente blindado.
Asegúrate de que el pelacables esté configurado para el cable coaxial RG-6 y no
para un cable de otro tamaño como el cable de Ethernet.

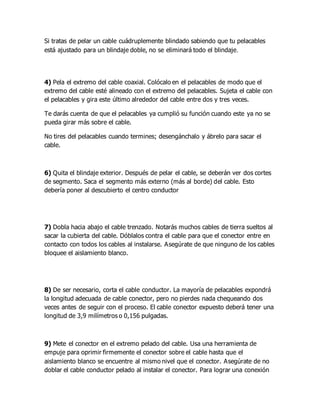

3. Si tratas de pelar un cable cuádruplemente blindado sabiendo que tu pelacables
está ajustado para un blindaje doble, no se eliminará todo el blindaje.
4) Pela el extremo del cable coaxial. Colócalo en el pelacables de modo que el
extremo del cable esté alineado con el extremo del pelacables. Sujeta el cable con
el pelacables y gira este último alrededor del cable entre dos y tres veces.
Te darás cuenta de que el pelacables ya cumplió su función cuando este ya no se
pueda girar más sobre el cable.
No tires del pelacables cuando termines; desengánchalo y ábrelo para sacar el
cable.
6) Quita el blindaje exterior. Después de pelar el cable, se deberán ver dos cortes
de segmento. Saca el segmento más externo (más al borde) del cable. Esto
debería poner al descubierto el centro conductor
7) Dobla hacia abajo el cable trenzado. Notarás muchos cables de tierra sueltos al
sacar la cubierta del cable. Dóblalos contra el cable para que el conector entre en
contacto con todos los cables al instalarse. Asegúrate de que ninguno de los cables
bloquee el aislamiento blanco.
8) De ser necesario, corta el cable conductor. La mayoría de pelacables expondrá
la longitud adecuada de cable conector, pero no pierdes nada chequeando dos
veces antes de seguir con el proceso. El cable conector expuesto deberá tener una
longitud de 3,9 milímetros o 0,156 pulgadas.
9) Mete el conector en el extremo pelado del cable. Usa una herramienta de
empuje para oprimir firmemente el conector sobre el cable hasta que el
aislamiento blanco se encuentre al mismo nivel que el conector. Asegúrate de no
doblar el cable conductor pelado al instalar el conector. Para lograr una conexión

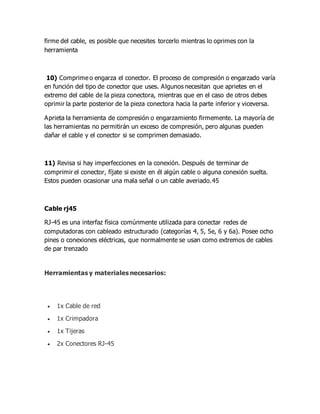

4. firme del cable, es posible que necesites torcerlo mientras lo oprimes con la
herramienta
10) Comprime o engarza el conector. El proceso de compresión o engarzado varía
en función del tipo de conector que uses. Algunos necesitan que aprietes en el
extremo del cable de la pieza conectora, mientras que en el caso de otros debes
oprimir la parte posterior de la pieza conectora hacia la parte inferior y viceversa.
Aprieta la herramienta de compresión o engarzamiento firmemente. La mayoría de
las herramientas no permitirán un exceso de compresión, pero algunas pueden
dañar el cable y el conector si se comprimen demasiado.
11) Revisa si hay imperfecciones en la conexión. Después de terminar de
comprimir el conector, fíjate si existe en él algún cable o alguna conexión suelta.
Estos pueden ocasionar una mala señal o un cable averiado.45
Cable rj45
RJ-45 es una interfaz física comúnmente utilizada para conectar redes de
computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho
pines o conexiones eléctricas, que normalmente se usan como extremos de cables
de par trenzado
Herramientas y materiales necesarios:
 1x Cable de red
 1x Crimpadora
 1x Tijeras
 2x Conectores RJ-45

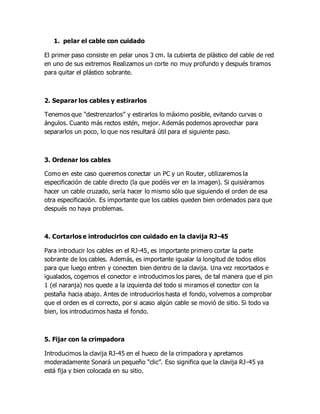

5. 1. pelar el cable con cuidado
El primer paso consiste en pelar unos 3 cm. la cubierta de plástico del cable de red
en uno de sus extremos Realizamos un corte no muy profundo y después tiramos
para quitar el plástico sobrante.
2. Separar los cables y estirarlos
Tenemos que “destrenzarlos” y estirarlos lo máximo posible, evitando curvas o
ángulos. Cuanto más rectos estén, mejor. Además podemos aprovechar para
separarlos un poco, lo que nos resultará útil para el siguiente paso.
3. Ordenar los cables
Como en este caso queremos conectar un PC y un Router, utilizaremos la
especificación de cable directo (la que podéis ver en la imagen). Si quisiéramos
hacer un cable cruzado, sería hacer lo mismo sólo que siguiendo el orden de esa
otra especificación. Es importante que los cables queden bien ordenados para que
después no haya problemas.
4. Cortarlos e introducirlos con cuidado en la clavija RJ-45
Para introducir los cables en el RJ-45, es importante primero cortar la parte
sobrante de los cables. Además, es importante igualar la longitud de todos ellos
para que luego entren y conecten bien dentro de la clavija. Una vez recortados e
igualados, cogemos el conector e introducimos los pares, de tal manera que el pin
1 (el naranja) nos quede a la izquierda del todo si miramos el conector con la
pestaña hacia abajo. Antes de introducirlos hasta el fondo, volvemos a comprobar
que el orden es el correcto, por si acaso algún cable se movió de sitio. Si todo va
bien, los introducimos hasta el fondo.
5. Fijar con la crimpadora
Introducimos la clavija RJ-45 en el hueco de la crimpadora y apretamos
moderadamente Sonará un pequeño “clic”. Eso significa que la clavija RJ-45 ya
está fija y bien colocada en su sitio.

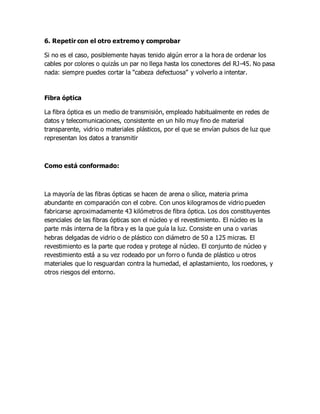

6. 6. Repetir con el otro extremo y comprobar
Si no es el caso, posiblemente hayas tenido algún error a la hora de ordenar los
cables por colores o quizás un par no llega hasta los conectores del RJ-45. No pasa
nada: siempre puedes cortar la “cabeza defectuosa” y volverlo a intentar.
Fibra óptica
La fibra óptica es un medio de transmisión, empleado habitualmente en redes de
datos y telecomunicaciones, consistente en un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que
representan los datos a transmitir
Como está conformado:
La mayoría de las fibras ópticas se hacen de arena o sílice, materia prima
abundante en comparación con el cobre. Con unos kilogramos de vidrio pueden
fabricarse aproximadamente 43 kilómetros de fibra óptica. Los dos constituyentes
esenciales de las fibras ópticas son el núcleo y el revestimiento. El núcleo es la
parte más interna de la fibra y es la que guía la luz. Consiste en una o varias
hebras delgadas de vidrio o de plástico con diámetro de 50 a 125 micras. El
revestimiento es la parte que rodea y protege al núcleo. El conjunto de núcleo y
revestimiento está a su vez rodeado por un forro o funda de plástico u otros
materiales que lo resguardan contra la humedad, el aplastamiento, los roedores, y
otros riesgos del entorno.

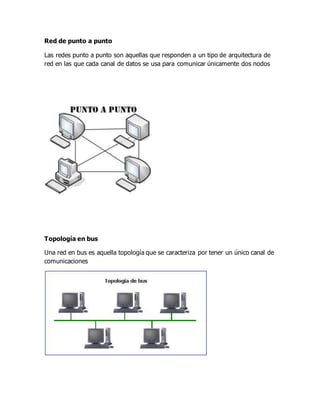

7. Red de punto a punto
Las redes punto a punto son aquellas que responden a un tipo de arquitectura de
red en las que cada canal de datos se usa para comunicar únicamente dos nodos
Topología en bus
Una red en bus es aquella topología que se caracteriza por tener un único canal de
comunicaciones

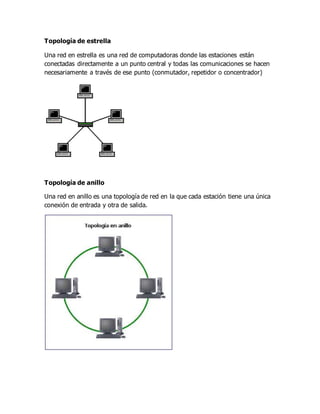

8. Topología de estrella
Una red en estrella es una red de computadoras donde las estaciones están
conectadas directamente a un punto central y todas las comunicaciones se hacen
necesariamente a través de ese punto (conmutador, repetidor o concentrador)
Topología de anillo
Una red en anillo es una topología de red en la que cada estación tiene una única
conexión de entrada y otra de salida.

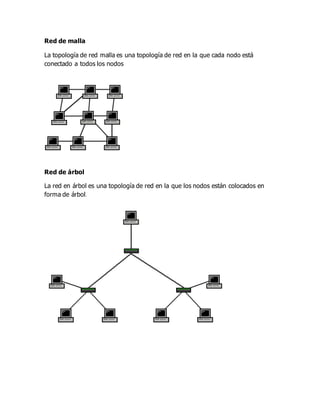

9. Red de malla
La topología de red malla es una topología de red en la que cada nodo está
conectado a todos los nodos
Red de árbol
La red en árbol es una topología de red en la que los nodos están colocados en
forma de árbol.
