1. LE CORBUSIER
ZUÑIGA VILLANUEVA ALEX

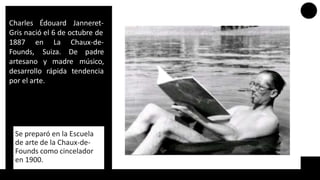

2. Charles Édouard Janneret-
Gris nació el 6 de octubre de
1887 en La Chaux-de-
Founds,
artesano y madre
Suiza. De padre
músico,
desarrollo rápida tendencia
por el arte.
Se preparó en la Escuela
de arte de la Chaux-de-
Founds como cincelador
en 1900.

3. “Tuve un profesor excelente que abrió mis ojos
al espectáculo de la naturaleza … En un
momento determinado, abandoné el grabado.
Dije “No voy a seguir haciéndolo. Probaré otra
cosa.” Entonces mi profesor me contestó,
“Harás arquitectura.” Y yo dije, “Pero si odio la
arquitectura… ¿Qué son los
arquitectos?…Todo eso no me divierte…ni la
arquitectura… ¿Cómo puede esperar que yo
haga arquitectura?” “Pues si, ya lo verás, la
arquitectura es la primera de las Artes.”

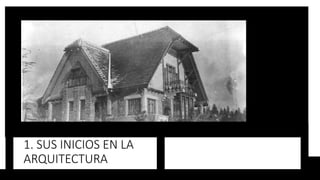

4. 1. SUS INICIOS EN LA
ARQUITECTURA

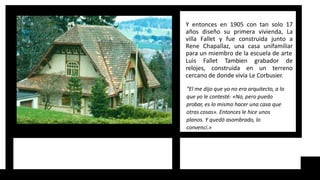

5. Y entonces en 1905 con tan solo 17
años diseño su primera vivienda, La
villa Fallet y fue construida junto a
Rene Chapallaz, una casa unifamiliar
para un miembro de la escuela de arte
Luis Fallet Tambien grabador de
relojes, construida en un terreno
cercano de donde vivía Le Corbusier.
“El me dijo que yo no era arquitecto, a lo
que yo le contesté: «No, pero puedo
probar, es lo mismo hacer una casa que
otras cosas». Entonces le hice unos
planos. Y quedó asombrado, lo
convencí.»

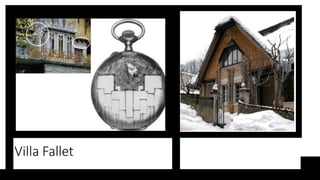

6. Villa Fallet

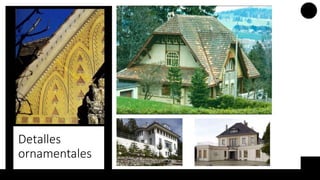

7. Detalles
ornamentales

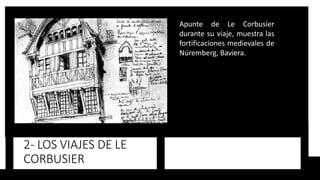

8. 2- LOS VIAJES DE LE
CORBUSIER
Apunte de Le Corbusier
durante su viaje, muestra las
fortificaciones medievales de
Núremberg, Baviera.

9. En 1907 viajo a Munich, Lyon
donde trabaja con Tony
Garnier.
Viajo a parís y trabajo con
Augueste Perret hasta 1909.
Despues se traslada a
Alemania a estudiar las
tendencias arquitectónicas.

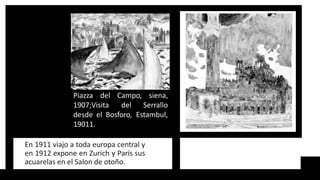

10. Piazza del Campo,
1907;Visita del
siena,
Serrallo
desde el Bosforo, Estambul,
19011.
En 1911 viajo a toda europa central y
en 1912 expone en Zurich y París sus
acuarelas en el Salon de otoño.

11. 3- TEORÍAS DE
LE CORBUSIER

12. EL PURISMO
Jenneret en 1917 se instala en París donde
conoce a Amedée Ozenfant. Junto a este
forman el movimiento purista. Y dirige la
revista L’ Esprit Nouveau donde en 1920 donde
sientan las bases de la nueva estética que va
más allá del cubismo.
Un vocabulario pictórico basado en contenidos
familiares, Un lenguaje universal inteligible, se
trata de objetos como vasos, botellas, libros,
instrumentos musicales, etc…

13. Bajo esta revista El Nuevo Espíritu Janneret
libro llamado ver Hacia una
con el Seudónimo de Le
publica un
arquitectura
Corbusier

14. SISTEMA
DOM-INO
Le Corbusier quería llegar a
innovar la arquitectura con
un sistema de producción de
casa en serie, por eso en
1914 con ayuda del
ingeniero Max Du Bois crean
el ‘‘Sistema Dom-ino’’

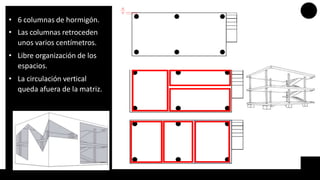

15. • 6 columnas de hormigón.
• Las columnas retroceden
unos varios centímetros.
• Libre organización de los
espacios.
• La circulación vertical
queda afuera de la matriz.

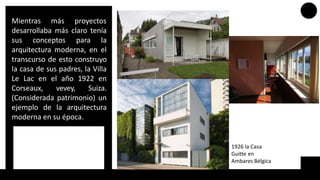

16. Mientras más proyectos
desarrollaba más claro tenía
sus conceptos para la
arquitectura moderna, en el
transcurso de esto construyo
la casa de sus padres, la Villa
Le Lac en el año 1922 en
Corseaux, vevey, Suiza.
(Considerada patrimonio) un
ejemplo de la arquitectura
moderna en su época.
1926 la Casa
Guitte en
Ambares Bélgica

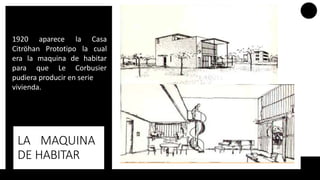

17. LA MAQUINA
DE HABITAR
1920 aparece
Citröhan Prototipo la
la Casa
cual
era la maquina de habitar
para que Le Corbusier
pudiera producir en serie
vivienda.

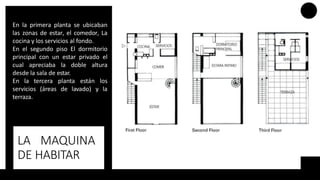

18. LA MAQUINA
DE HABITAR
En la primera planta se ubicaban
las zonas de estar, el comedor, La
cocina y los servicios al fondo.
En el segundo piso El dormitorio
principal con un estar privado el
cual apreciaba la doble altura
desde la sala de estar.
En la tercera planta están los
y la
servicios (áreas de lavado)
terraza.

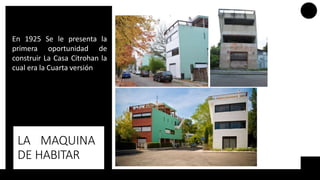

19. LA MAQUINA
DE HABITAR
En 1925 Se le presenta la
primera oportunidad de
construir La Casa Citrohan la
cual era la Cuarta versión

20. LA MAQUINA
DE HABITAR
En 1927 se celebró en Stuttgart
una exposición del Deutscher
promover la vivienda de
Werkbund con el objetivo de
bajo
coste, que promovió la creación de
una urbanización de casas llamada
Weißenhofsiedlung.

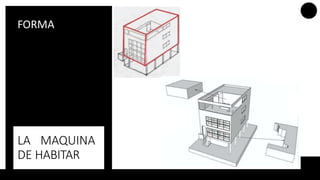

21. LA MAQUINA
DE HABITAR
FORMA

22. ANALISIS FORMAL
En la fachada vemos que la modulación de las
plantas se respeta en el eje vertical dándole un
sentido armónico que limita la forma.
El objetivo de la vivienda fue satisfacer el aspecto económico,
funcional y estructural, por eso la forma obtenida como
resultado y las envolventes básicas.

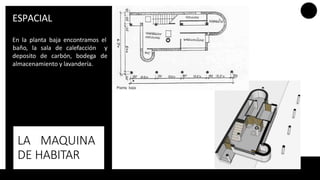

23. LA MAQUINA
DE HABITAR
En la planta baja encontramos el
deposito de carbón, bodega
baño, la sala de calefacción y
de
almacenamiento y lavandería.
ESPACIAL

24. LA MAQUINA
DE HABITAR
En la primer aplanta están la sala
de estar el comedor, la cocina y
servicios.
ESPACIAL

25. LA MAQUINA
DE HABITAR
En el segundo nivel se encuentra
el Boudoir (estar privado) el
dormitorio principal y el baño.
ESPACIAL

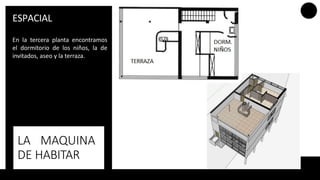

26. LA MAQUINA
DE HABITAR
En la tercera planta encontramos
el dormitorio de los niños, la de
invitados, aseo y la terraza.
ESPACIAL

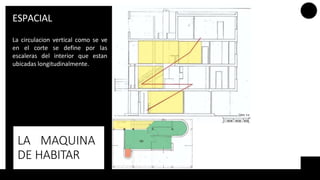

27. LA MAQUINA
DE HABITAR
La circulacion vertical como se ve
en el corte se define por las
escaleras del interior que estan
ubicadas longitudinalmente.
ESPACIAL

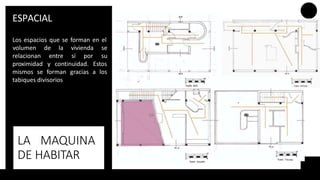

28. LA MAQUINA
DE HABITAR
Los espacios que se forman en el
volumen de la vivienda se
su
relacionan entre sí por
proximidad y continuidad. Estos
mismos se forman gracias a los
tabiques divisorios
ESPACIAL

29. LA MAQUINA
DE HABITAR
El diseño Estructural de esta
vivienda fue basada desde el
sistema Dom-Ino
SISTEMA
ESTRUCTURAL

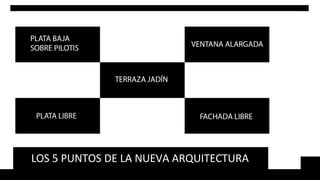

30. LOS 5 PUNTOS DE LA NUEVA ARQUITECTURA

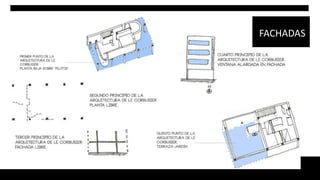

31. FACHADAS

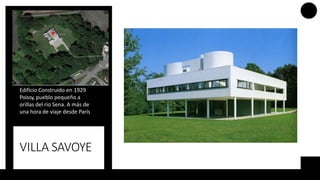

32. VILLA SAVOYE
Edificio Construido en 1929
Poissy, pueblo pequeño a
orillas del rio Sena. A más de
una hora de viaje desde París

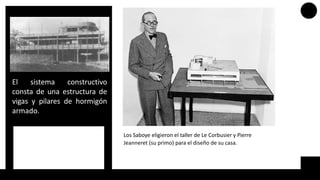

33. El sistema constructivo
consta de una estructura de
vigas y pilares de hormigón
armado.
Los Saboye eligieron el taller de Le Corbusier y Pierre
Jeanneret (su primo) para el diseño de su casa.

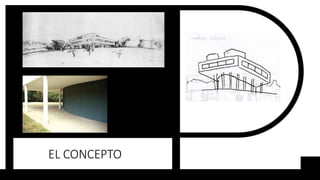

34. EL CONCEPTO

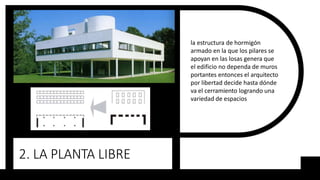

35. 2. LA PLANTA LIBRE
la estructura de hormigón
armado en la que los pilares se
apoyan en las losas genera que
el edificio no dependa de muros
portantes entonces el arquitecto
por libertad decide hasta dónde
va el cerramiento logrando una
variedad de espacios

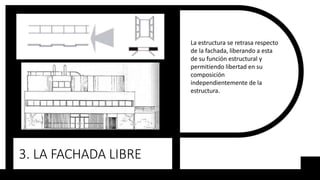

36. 3. LA FACHADA LIBRE
La estructura se retrasa respecto
de la fachada, liberando a esta
de su función estructural y
permitiendo libertad en su
composición
independientemente de la
estructura.

37. 1. PLANTA BAJA SOBRE
PILOTIS
la Primera planta,
pertenecía al automóvil,
ya sea para circulación o
aparcamiento y solo
sirve de ingreso a la
vivienda

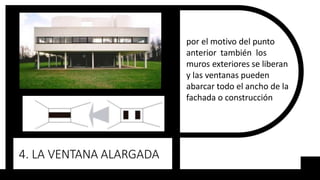

38. 4. LA VENTANA ALARGADA
por el motivo del punto
anterior también los
muros exteriores se liberan
y las ventanas pueden
abarcar todo el ancho de la
fachada o construcción

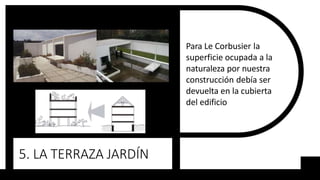

39. 5. LA TERRAZA JARDÍN
Para Le Corbusier la
superficie ocupada a la
naturaleza por nuestra
construcción debía ser
devuelta en la cubierta
del edificio

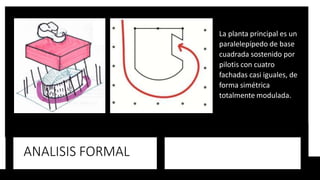

40. ANALISIS FORMAL
La planta principal es un
paralelepípedo de base
cuadrada sostenido por
pilotis con cuatro
fachadas casi iguales, de
forma simétrica
totalmente modulada.

41. ANALISIS FORMAL
Paseo arquitectónico

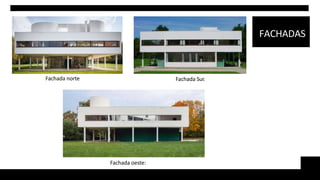

42. FACHADAS
Fachada norte
Fachada oeste:
Fachada Sur.

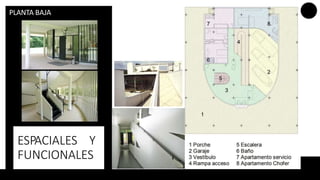

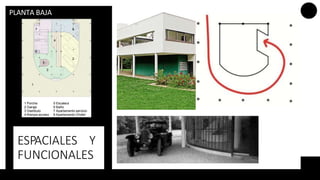

43. ESPACIALES Y
FUNCIONALES
PLANTA BAJA

44. ESPACIALES Y
FUNCIONALES
PLANTA BAJA

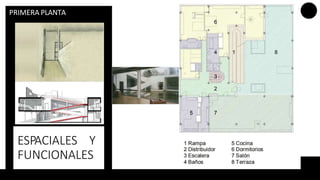

45. ESPACIALES Y
FUNCIONALES
PRIMERA PLANTA

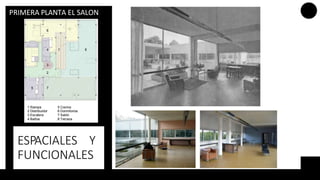

46. ESPACIALES Y
FUNCIONALES
PRIMERA PLANTA EL SALON

47. ESPACIALES Y
FUNCIONALES
PRIMERA PLANTA EL JADÍN
según Le Corbusier: ‘‘Es imposible
tener buenas vistas desde el
suelo. Además, el césped esta
húmedo y frio (…); por estas
razones, el verdadero jardín de la
casa estará levantado 3.50
metros sobre el suelo.

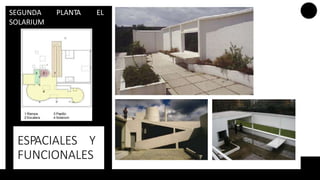

48. ESPACIALES Y
FUNCIONALES
PLANTA EL
SEGUNDA
SOLARIUM

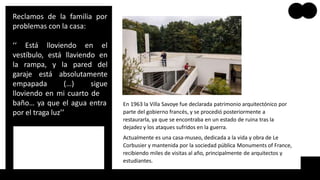

49. Reclamos de la familia por
problemas con la casa:
‘‘ Está lloviendo en el
vestíbulo, está llaviendo en
la rampa, y la pared del
garaje está absolutamente
empapada (…) sigue
lloviendo en mi cuarto de
baño… ya que el agua entra
por el traga luz’’
En 1963 la Villa Savoye fue declarada patrimonio arquitectónico por
parte del gobierno francés, y se procedió posteriormente a
restaurarla, ya que se encontraba en un estado de ruina tras la
dejadez y los ataques sufridos en la guerra.
Actualmente es una casa-museo, dedicada a la vida y obra de Le
Corbusier y mantenida por la sociedad pública Monuments of France,
recibiendo miles de visitas al año, principalmente de arquitectos y
estudiantes.

50. Los 5 principios despues furon aplicados al ultimo prototipo (5to) de la Casa
Citrohan y la Casa Curutchet en argentina, esta ultima es la única edificación
construida por Le Corbusier en Latinoamérica

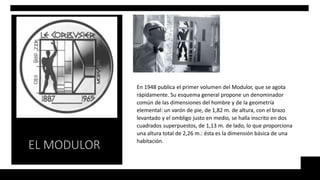

51. En 1948 publica el primer volumen del Modulor, que se agota
rápidamente. Su esquema general propone un denominador
común de las dimensiones del hombre y de la geometría
elemental: un varón de pie, de 1,82 m. de altura, con el brazo
levantado y el ombligo justo en medio, se halla inscrito en dos
cuadrados superpuestos, de 1,13 m. de lado, lo que proporciona
una altura total de 2,26 m.: ésta es la dimensión básica de una
habitación.
EL MODULOR

52. DE
CAPILLA
RONCHAMP
Rochamp en una pequeña villa asentada en un suave valle,
unida por tren a Belfort, cerca de las fronteras francesas con el
Suiza y Alemania su ocupación data de milenios atrás, de
hecho, el nombre ‘’Ronchamp’’ deviene del campo Romano’

53. ANTECEDENTES
HISTORICOS
SE ACCEDE POR UNA VÍA QUE ASCIENDE
DESDE EL SUDESTE
POR EL OESTE -UNA AGRUPACIÓN DE
ÁRBOLES

54. ANTECEDENTES
HISTORICOS ESTILO NEOGÓTICO
1913-INCENDIO 1923 RECONSTRUIDA 1930 -COMPLETAMENTE REMODELADA
Le Corbusier en 1950
LUEGO DE LA OCUPACIÓN ROMANA, EN LA CIMA SE ASENTÓ UN SANTUARIO CELTA PARA ADORACIÓN AL SOL

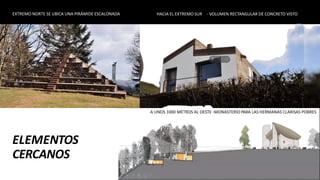

55. ELEMENTOS
CERCANOS
EXTREMO NORTE SE UBICA UNA PIRÁMIDE ESCALONADA HACIA EL EXTREMO SUR - VOLUMEN RECTANGULAR DE CONCRETO VISTO
A UNOS 1000 METROS AL OESTE -MONASTERIO PARA LAS HERMANAS CLARISAS POBRES

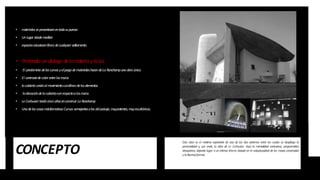

56. CONCEPTO
• m
aterialessepresentasenentodasupureza
• Unlugar dondemeditar
• espaciosestuviesenlibresdecualquieraditamento.
• Pretendíaundialogodelamateriaylaluz.
• El predominiodelascurvasyeljuegodematerialeshacendeLa Ronchampunaobraúnica.
• El contrastedecolor entrelosm
uros
• lacubiertaunidoalmovimientocurvilíneodeloselementos
• laelevacióndelacubiertaconrespectoalosm
uros
• LeCorbusiertardócincoañosenconstruirLa Ronchamp
• UnadelascosasmásllamativasCurvassemejantesalasdelpaisaje,muypotentes,muyescultóricas.
Esta obra es el máximo exponente de uno de los dos extremos entre los cuales se despliega la
personalidad y, por ende, la obra de Le Corbusier. Aquí la mentalidad cartesiana, programática
desaparece, dejando lugar a un intenso lirismo basado en la voluptuosidad delas masas construidas
ylalibertadformal.

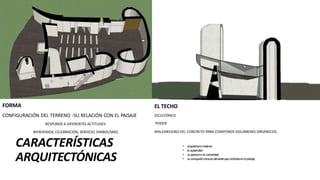

57. CARACTERÍSTICAS
ARQUITECTÓNICAS
• arquitecturamoderna
• laausteridad
• suaperturaalacomunidad
• suconcepcióncomounelementoquecontrastaenelpaisaje,
FORMA
CONFIGURACIÓN DEL TERRENO -SU RELACIÓN CON EL PAISAJE
RESPONDE A DIFERENTES ACTITUDES:
BIENVENIDA, CELEBRACIÓN, SERVICIO, SIMBOLISMO.
EL TECHO
ESCULTÓRICO
PODER
MALEABILIDAD DEL CONCRETO PARA COMPONER VOLÚMENES ORGÁNICOS.

58. TODOS ESTOS ELEMENTOS CONFLUYEN PARA GENERAR UN ESPACIO INTERIOR MÍSTICO Y DRAMÁTICO, EN EL CUAL LA LUZ
ES PROTAGONISTA

59. PLANTADE LA CAPILLA
ESPACIOS
1. ALTAR
2. NAVE
3. SACRISTIA
4. ENTRADAPRINCIPAL
5. CAPILLALATERAL SUR
6. CONFESIONARIOS
7. CAPILLALATERAL ESTE
8. ENTRADANORTE
9. CAPILLA LATERAL OESTE
10. ENTRADAESTE
11. ALTAREXTERIOR Y PULPITO
PUBLICO
PRIBADO

60. FUNCION
INGRESO
PRINCIPAL
INGRESO
SEGUNDARIO
CIRCULACION SIMPLE PUESTO QUE EL
COMPLEJO COMPRENDE UNICAMENTE UNA
CALIDAD
PLANTA PERO GRAN
ARQUITECTONICA

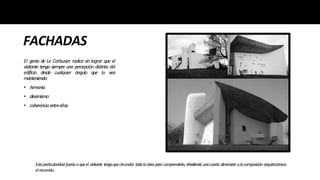

61. FACHADAS
El genio de Le Corbusier radica en lograr que el
visitante tenga siempre una percepción distinta del
edificio desde cualquier ángulo que lo vea
manteniendo:
• Armonía
• dinamismo
• coherenciaentreellas
Estaparticularidad fuerza aqueel visitante tengaquecircundar todalaobrapara comprenderla,añadiendo unacuarta dimensión alacomposición arquitectónica:
elrecorrido.

62. FACHADA SUR
• El murocóncavorecibeal visitantequeasciendeporelsendero.
• Suseccióntriangulardeanchabasepareceserunacontinuacióndelacolina.
• El muro sur es bastante ancho en la proximidad del acceso (3.7 m), pero se
adelgazayganaalturaenelotroextremo(1.7m).
• El muro evidencia su espesor al ser perforado por un patrón de ventanas
rectangulares de distinto tamaño y orientación, cuyo aparente desorden será
utilizadoparacrearunefectolumínicoalinterior,comoveremosmásadelante.
INGRESO
FACULTADDE ARQUITECTURAYURBANISMO
Historia3
EL MUROSURES BASTANTEANCHOENLA PROXIMIDAD DEL ACCESO.PEROSE ADELGAZAY
GANAALTURA ENEL OTROEXTREMO.

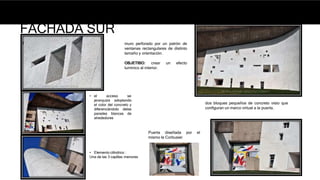

63. FACHADA SUR
muro perforado por un patrón de
ventanas rectangulares de distinto
tamaño y orientación.
OBJETIBO: crear un efecto
lumínico al interior.
Puerta diseñada por el
mismo le Corbusier
• Elemento cilíndrico :
Una de las 3 capillas menores
dos bloques pequeños de concreto visto que
configuran un marco virtual a la puerta.
• el acceso se
jerarquiza adoptando
el color del concreto y
diferenciándolo delas
paredes blancas de
alrededores

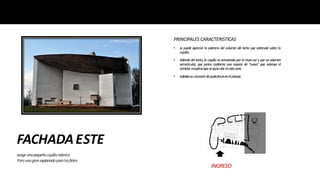

64. FACHADAESTE
acogeunapequeñacapillaexterior.
Paraunagranexplanadaparalosfieles
PRINCIPALES CARACTERISTICAS
• se puede apreciar la potencia del volum
en del techo que sobresale sobre la
capilla.
• Ademásdel techo, la capilla es enmarcadapor el murosur y por unvolumen
semicircular, que juntos conforma una especie de "cueva" que subraya el
carácterreceptivoquesequisodarenestazona.
• enfatizasuvocacióndepuntofocalenelpaisaje.
INGRESO

65. FACHADA ESTE
• La pared es perforada
por unas diminutas
penetraciones cuadra se
inserta una urna das y
en el medio con una
imagen de la Virgen.
• Complementan la
composición elementos
de concreto visto, como
la mesa y el púlpito, y
una sencilla cruz de
metal.
CARACTERISTICAS

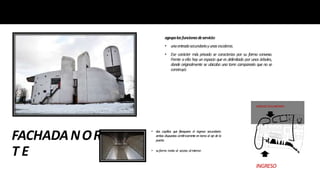

66. FACHADANOR
T E
agrupalasfuncionesdeservicio:
• unaentradasecundariayunasescaleras.
• Ese carácter más privado se caracteriza por su forma convexa.
Frente a ella hay un espacio que es delimitado por unos árboles,
donde originalmente se ubicaba una torre campanario que no se
construyó.
INGRESO
• dos capillas que flanquean el ingreso secundario:
am
bas dispuestas sim
étricam
ente en torno al eje de la
puerta.
INGRESOSEGUNDARIO
• suform
a invita al acceso al interior.

67. FACHADA
OESTE
agrupalasfuncionesdeservicio:
• unaentradasecundariayunasescaleras.
• Ese carácter más privado se caracteriza por su forma convexa.
Frente a ella hay un espacio que es delimitado por unos árboles,
donde originalmente se ubicaba una torre campanario que no se
construyó.
• dos capillas que flanquean el ingreso secundario:
am
bas dispuestas sim
étricam
ente en torno al eje de la
puerta.
INGRESO
INGRESOSEGUNDARIO
• suform
a invita al acceso al interior.

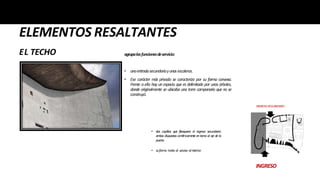

68. ELEMENTOS RESALTANTES
agrupalasfuncionesdeservicio:
• unaentradasecundariayunasescaleras.
• Ese carácter más privado se caracteriza por su forma convexa.
Frente a ella hay un espacio que es delimitado por unos árboles,
donde originalmente se ubicaba una torre campanario que no se
construyó.
• dos capillas que flanquean el ingreso secundario:
am
bas dispuestas sim
étricam
ente en torno al eje de la
puerta.
• suform
a invita al acceso al interior.
INGRESO
INGRESOSEGUNDARIO
EL TECHO

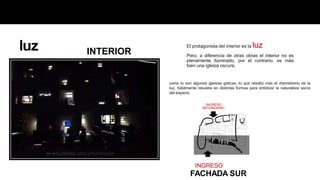

69. El protagonista del interior es la luz
Pero, a diferencia de otras obras el interior no es
plenamente iluminado, por el contrario, es más
bien una iglesia oscura.
INGRESO
FACHADA SUR
como lo son algunas iglesias góticas, lo que resalta más el dramatismo de la
luz, hábilmente resuleta en distintas formas para enfatizar la naturaleza sacra
del espacio.
INGRESO
SEGUNDARIO
INTERIOR
luz

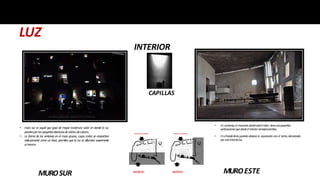

70. LUZ
• Encontraste,elmuroeste,dondeestáelaltar,tieneunapequeñas
perforacionesquedesdeelinteriorsemejanestrellas.
• Enelbordedelasparedesdestacala separacióncon el techo,demarcado
porunalíneadeluz.
INGRESO
INGRESOSEGUNDARIO
INTERIOR
MUROSUR
• muro sur es aquél que goza de mayor incidencia solar en donde la luz
penetraporlaspequeñasaberturasdevidriosdecolores.
• La forma de las ventanas en el muro grueso, cuyos cortes se ensanchan
oblicuamente como un bisel, permiten que la luz se difumine suavemente
alinterior.
INGRESO
INGRESOSEGUNDARIO
MUROESTE
CAPILLAS

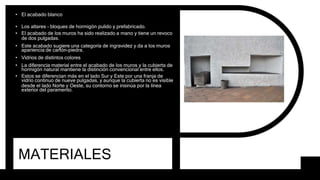

71. MATERIALES
• El acabado blanco
• Los altares - bloques de hormigón pulido y prefabricado.
• El acabado de los muros ha sido realizado a mano y tiene un revoco
de dos pulgadas.
• Este acabado sugiere una categoría de ingravidez y da a los muros
apariencia de cartón-piedra.
• Vidrios de distintos colores
• La diferencia material entre el acabado de los muros y la cubierta de
hormigón natural mantiene la distinción convencional entre ellos.
• Estos se diferencian más en el lado Sur y Este por una franja de
vidrio continuo de nueve pulgadas, y aunque la cubierta no es visible
desde el lado Norte y Oeste, su contorno se insinúa por la línea
exterior del paramento.

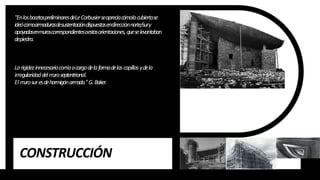

72. CONSTRUCCIÓN
"EnlosbocetospreliminaresdeLeCorbusierseapreciacómolacubiertase
ideócomoarmadurasdesustentacióndispuestasendirecciónnorte/sury
apoyadasenmuroscorrespondientesaestasorientaciones, queselevantaban
depiedra.
Larigidezinnecesariacorríaacargodelaformadelascapillasydela
irregularidaddelm
uroseptentrional.
El m
urosuresdehormigónarm
ado."G.Baker.
