El documento presenta información sobre conceptos básicos de electricidad como circuitos eléctricos, corriente continua, átomos, electrones, tipos de corriente y magnitudes eléctricas. Explica la estructura del átomo de cobre, define la corriente continua y alterna, y describe cómo se calcula la resistencia total en circuitos en serie y paralelo. También introduce la ley de Ohm y su aplicación para determinar valores desconocidos en un circuito eléctrico.

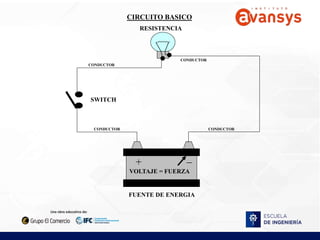

2. CIRCUITO BASICO
+ _
FUENTE DE ENERGIA
SWITCH
RESISTENCIA
CONDUCTOR
CONDUCTOR
CONDUCTOR CONDUCTOR
VOLTAJE = FUERZA

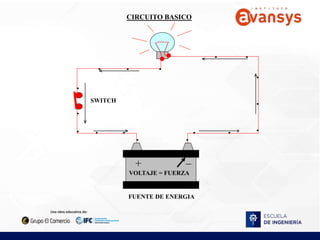

3. CIRCUITO BASICO
+ _
FUENTE DE ENERGIA
SWITCH
VOLTAJE = FUERZA

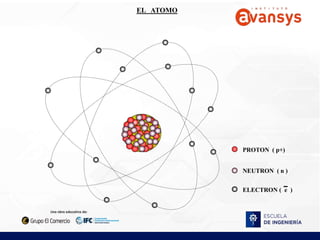

4. PROTON ( p+)
NEUTRON ( n )
ELECTRON ( e )
EL ATOMO

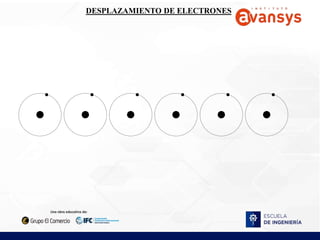

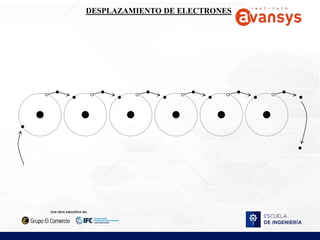

5. DESPLAZAMIENTO DE ELECTRONES

6. DESPLAZAMIENTO DE ELECTRONES

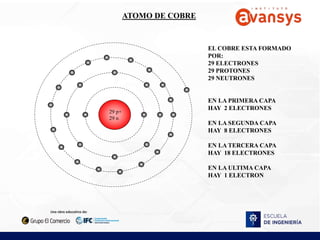

7. 29 p+
29 n
ATOMO DE COBRE
EL COBRE ESTA FORMADO
POR:
29 ELECTRONES
29 PROTONES
29 NEUTRONES
EN LA PRIMERA CAPA
HAY 2 ELECTRONES
EN LA SEGUNDA CAPA
HAY 8 ELECTRONES
EN LA TERCERA CAPA
HAY 18 ELECTRONES
EN LA ULTIMA CAPA
HAY 1 ELECTRON

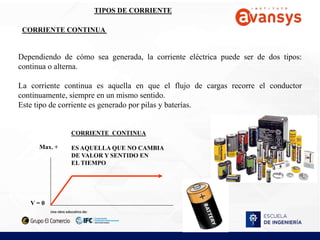

8. Max. +
V = 0
CORRIENTE CONTINUA
ES AQUELLA QUE NO CAMBIA
DE VALOR Y SENTIDO EN
EL TIEMPO
Dependiendo de cómo sea generada, la corriente eléctrica puede ser de dos tipos:
continua o alterna.
La corriente continua es aquella en que el flujo de cargas recorre el conductor
continuamente, siempre en un mismo sentido.
Este tipo de corriente es generado por pilas y baterías.
TIPOS DE CORRIENTE
CORRIENTE CONTINUA

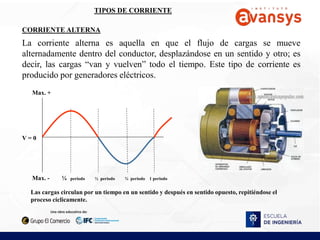

9. V = 0
Max. +
Max. - ¼ periodo ½ periodo ¾ periodo 1 periodo
TIPOS DE CORRIENTE
CORRIENTE ALTERNA
La corriente alterna es aquella en que el flujo de cargas se mueve
alternadamente dentro del conductor, desplazándose en un sentido y otro; es
decir, las cargas “van y vuelven” todo el tiempo. Este tipo de corriente es
producido por generadores eléctricos.
Las cargas circulan por un tiempo en un sentido y después en sentido opuesto, repitiéndose el
proceso cíclicamente.

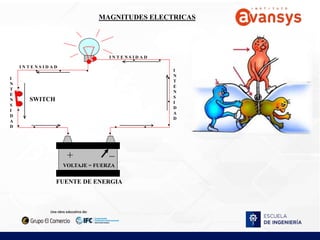

10. MAGNITUDES ELECTRICAS
+ _
FUENTE DE ENERGIA
SWITCH
VOLTAJE = FUERZA
I
N
T
E
N
S
I
D
A
D
I
N
T
E
N
S
I
D
A
D
I N T E N S I D A D
I N T E N S I D A D

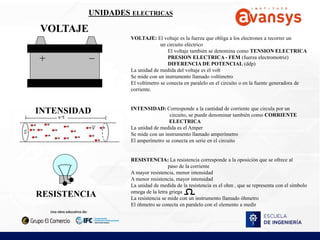

11. +
_
VOLTAJE
VOLTAJE: El voltaje es la fuerza que obliga a los electrones a recorrer un
un circuito eléctrico
El voltaje también se denomina como TENSION ELECTRICA
PRESION ELECTRICA - FEM (fuerza electromotriz)
DIFERENCIA DE POTENCIAL (ddp)
La unidad de medida del voltaje es el volt
Se mide con un instrumento llamado voltímetro
El voltímetro se conecta en paralelo en el circuito o en la fuente generadora de
corriente.
INTENSIDAD: Corresponde a la cantidad de corriente que circula por un
circuito, se puede denominar también como CORRIENTE
ELECTRICA
La unidad de medida es el Amper
Se mide con un instrumento llamado amperímetro
El amperímetro se conecta en serie en el circuito
RESISTENCIA: La resistencia corresponde a la oposición que se ofrece al
paso de la corriente
A mayor resistencia, menor intensidad
A menor resistencia, mayor intensidad
La unidad de medida de la resistencia es el ohm , que se representa con el símbolo
omega de la letra griega
La resistencia se mide con un instrumento llamado óhmetro
El óhmetro se conecta en paralelo con el elemento a medir
RESISTENCIA
UNIDADES ELECTRICAS
INTENSIDAD

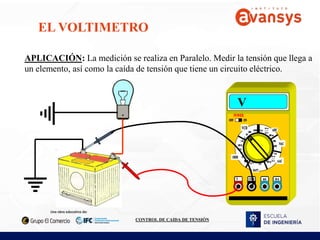

12. V
CONTROL DE CAIDA DE TENSIÓN
APLICACIÓN: La medición se realiza en Paralelo. Medir la tensión que llega a
un elemento, así como la caída de tensión que tiene un circuito eléctrico.
EL VOLTIMETRO

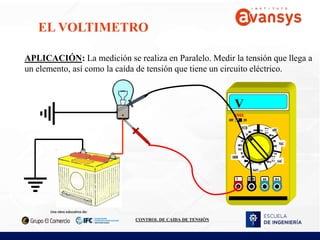

13. V
CONTROL DE CAIDA DE TENSIÓN
APLICACIÓN: La medición se realiza en Paralelo. Medir la tensión que llega a
un elemento, así como la caída de tensión que tiene un circuito eléctrico.
EL VOLTIMETRO

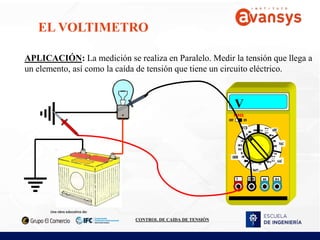

14. V
CONTROL DE CAIDA DE TENSIÓN
APLICACIÓN: La medición se realiza en Paralelo. Medir la tensión que llega a
un elemento, así como la caída de tensión que tiene un circuito eléctrico.
EL VOLTIMETRO

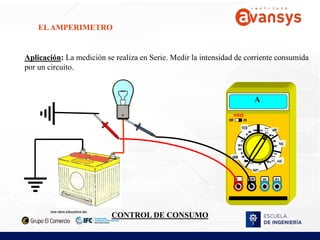

15. A
CONTROL DE CONSUMO
Aplicación: La medición se realiza en Serie. Medir la intensidad de corriente consumida
por un circuito.
ELAMPERIMETRO

16. A
CONTROL DE CONSUMO
Aplicación: La medición se realiza en Serie. Medir la intensidad de corriente consumida
por un circuito.
ELAMPERIMETRO

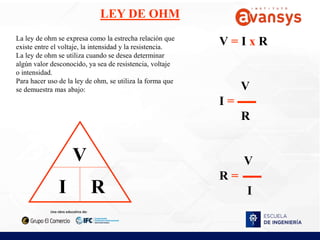

17. V
I R
V = I x R
V
I =
R
V
R =
I
La ley de ohm se expresa como la estrecha relación que
existe entre el voltaje, la intensidad y la resistencia.
La ley de ohm se utiliza cuando se desea determinar
algún valor desconocido, ya sea de resistencia, voltaje
o intensidad.
Para hacer uso de la ley de ohm, se utiliza la forma que
se demuestra mas abajo:
LEY DE OHM

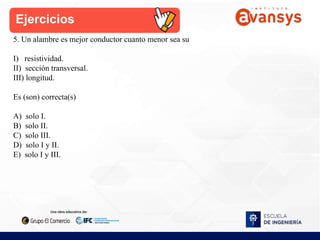

18. 5. Un alambre es mejor conductor cuanto menor sea su
I) resistividad.
II) sección transversal.
III) longitud.
Es (son) correcta(s)
A) solo I.
B) solo II.
C) solo III.
D) solo I y II.
E) solo I y III.
Ejercicios

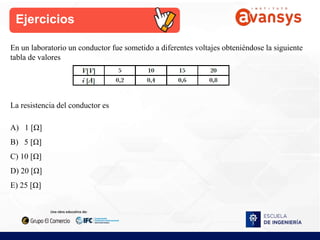

19. En un laboratorio un conductor fue sometido a diferentes voltajes obteniéndose la siguiente
tabla de valores
La resistencia del conductor es
A) 1 [Ω]
B) 5 [Ω]
C) 10 [Ω]
D) 20 [Ω]
E) 25 [Ω]
Ejercicios

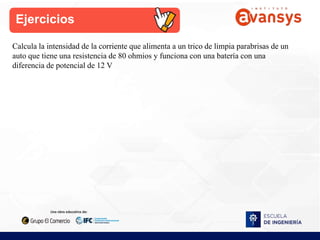

20. Calcula la intensidad de la corriente que alimenta a un trico de limpia parabrisas de un
auto que tiene una resistencia de 80 ohmios y funciona con una batería con una
diferencia de potencial de 12 V
Ejercicios

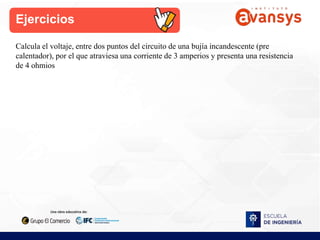

21. Ejercicios
Calcula el voltaje, entre dos puntos del circuito de una bujía incandescente (pre
calentador), por el que atraviesa una corriente de 3 amperios y presenta una resistencia
de 4 ohmios

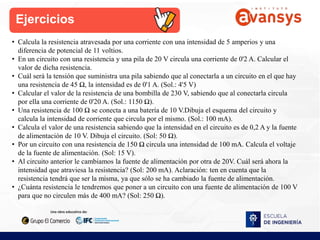

22. Ejercicios
• Calcula la resistencia atravesada por una corriente con una intensidad de 5 amperios y una
diferencia de potencial de 11 voltios.
• En un circuito con una resistencia y una pila de 20 V circula una corriente de 0'2 A. Calcular el
valor de dicha resistencia.
• Cuál será la tensión que suministra una pila sabiendo que al conectarla a un circuito en el que hay
una resistencia de 45 Ω, la intensidad es de 0'1 A. (Sol.: 4'5 V)
• Calcular el valor de la resistencia de una bombilla de 230 V, sabiendo que al conectarla circula
por ella una corriente de 0'20 A. (Sol.: 1150 Ω).
• Una resistencia de 100 Ω se conecta a una batería de 10 V.Dibuja el esquema del circuito y
calcula la intensidad de corriente que circula por el mismo. (Sol.: 100 mA).
• Calcula el valor de una resistencia sabiendo que la intensidad en el circuito es de 0,2 A y la fuente
de alimentación de 10 V. Dibuja el circuito. (Sol: 50 Ω).
• Por un circuito con una resistencia de 150 Ω circula una intensidad de 100 mA. Calcula el voltaje
de la fuente de alimentación. (Sol: 15 V).
• Al circuito anterior le cambiamos la fuente de alimentación por otra de 20V. Cuál será ahora la
intensidad que atraviesa la resistencia? (Sol: 200 mA). Aclaración: ten en cuenta que la
resistencia tendrá que ser la misma, ya que sólo se ha cambiado la fuente de alimentación.
• ¿Cuánta resistencia le tendremos que poner a un circuito con una fuente de alimentación de 100 V
para que no circulen más de 400 mA? (Sol: 250 Ω).

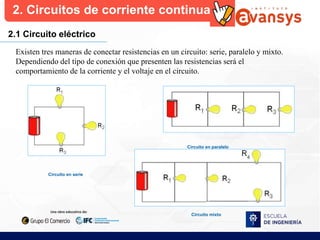

23. 2. Circuitos de corriente continua
2.1 Circuito eléctrico
Existen tres maneras de conectar resistencias en un circuito: serie, paralelo y mixto.
Dependiendo del tipo de conexión que presenten las resistencias será el
comportamiento de la corriente y el voltaje en el circuito.
Circuito en serie
Circuito en paralelo
Circuito mixto

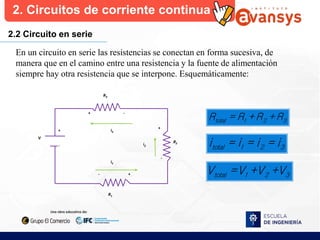

24. 2. Circuitos de corriente continua
2.2 Circuito en serie
En un circuito en serie las resistencias se conectan en forma sucesiva, de
manera que en el camino entre una resistencia y la fuente de alimentación
siempre hay otra resistencia que se interpone. Esquemáticamente:
total 1 2 3
R = R +R +R
total 1 2 3
i = i = i = i
total 1 2 3
V =V +V +V
V
+
-
R1
i3
-
+
+
-
-
+
R2
R3
i1
i2

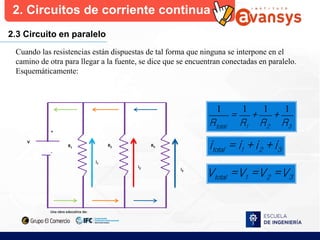

25. 2. Circuitos de corriente continua
2.3 Circuito en paralelo
Cuando las resistencias están dispuestas de tal forma que ninguna se interpone en el
camino de otra para llegar a la fuente, se dice que se encuentran conectadas en paralelo.
Esquemáticamente:
1 1 1 1
total 1 2 3
= + +
R R R R
total 1 2 3
i = i + i + i
total 1 2 3
V =V =V =V
V
+
-
R3
R2
R1
i3
i1
i2

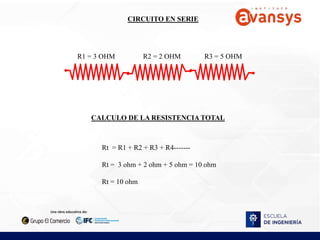

26. CIRCUITO EN SERIE
R1 = 3 OHM R2 = 2 OHM R3 = 5 OHM
Rt = R1 + R2 + R3 + R4-------
Rt = 3 ohm + 2 ohm + 5 ohm = 10 ohm
Rt = 10 ohm
CALCULO DE LA RESISTENCIA TOTAL

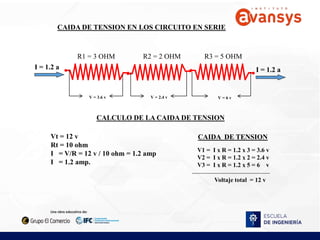

27. CAIDA DE TENSION EN LOS CIRCUITO EN SERIE
R1 = 3 OHM R2 = 2 OHM R3 = 5 OHM
CALCULO DE LA CAIDA DE TENSION
Vt = 12 v
Rt = 10 ohm
I = V/R = 12 v / 10 ohm = 1.2 amp
I = 1.2 amp.
V = 3.6 v V = 2.4 v V = 6 v
CAIDA DE TENSION
V1 = I x R = 1.2 x 3 = 3.6 v
V2 = I x R = 1.2 x 2 = 2.4 v
V3 = I x R = 1.2 x 5 = 6 v
Voltaje total = 12 v
I = 1.2 a I = 1.2 a

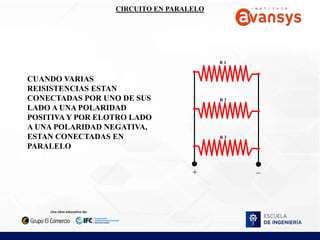

28. CIRCUITO EN PARALELO
+ _
CUANDO VARIAS
REISISTENCIAS ESTAN
CONECTADAS POR UNO DE SUS
LADO A UNA POLARIDAD
POSITIVA Y POR ELOTRO LADO
A UNA POLARIDAD NEGATIVA,
ESTAN CONECTADAS EN
PARALELO
R 1
R 2
R 3

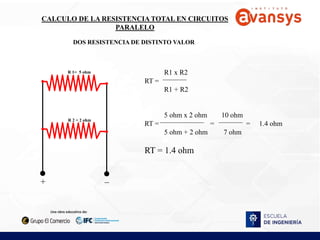

29. CALCULO DE LA RESISTENCIA TOTAL EN CIRCUITOS
PARALELO
+ _
R 1= 5 ohm
R 2 = 2 ohm
DOS RESISTENCIA DE DISTINTO VALOR
R1 x R2
RT =
R1 + R2
5 ohm x 2 ohm 10 ohm
RT = = = 1.4 ohm
5 ohm + 2 ohm 7 ohm
RT = 1.4 ohm

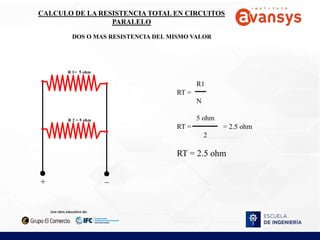

30. CALCULO DE LA RESISTENCIA TOTAL EN CIRCUITOS
PARALELO
+ _
R 1= 5 ohm
R 2 = 5 ohm
DOS O MAS RESISTENCIA DEL MISMO VALOR
R1
RT =
N
5 ohm
RT = = 2.5 ohm
2
RT = 2.5 ohm

31. CIRCUITO EN PARALELO
+ _
R 1 = 3 ohm
R 2 = 6 ohm
R 3 = 2 ohm
VARIAS RESISTENCIAS DE DISTINTO VALOR
1
RT = 1 1 1
+ +
R1 R2 R3
1 1 1
= 1.01 ohm
RT = 1 1 1 = 0.33 + 0.16 + 0.5 = 0.99
+ +
3 ohm 6 ohm 2 ohm
RT = 1.01 OHM

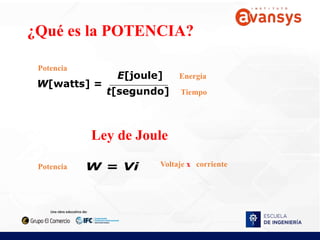

32. Ley de Joule
Potencia corriente
Voltaje x
Energía
Tiempo
Potencia
¿Qué es la POTENCIA?

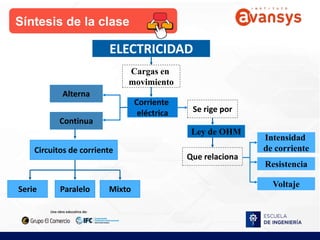

33. Síntesis de la clase
ELECTRICIDAD
Intensidad
de corriente
Resistencia
Voltaje
Que relaciona
Continua
Alterna
Circuitos de corriente
Serie Paralelo Mixto
Corriente
eléctrica
Cargas en
movimiento
Ley de OHM
Se rige por
