El documento describe conceptos básicos de circuitos eléctricos, incluyendo voltaje, intensidad, resistencia y la ley de Ohm. Explica que el voltaje es la diferencia de potencial que causa el flujo de electrones, la intensidad es la cantidad de carga eléctrica que fluye por unidad de tiempo, y la resistencia depende del material y tamaño de un conductor. Además, la ley de Ohm establece que la intensidad es directamente proporcional al voltaje y reciproca a la resistencia.

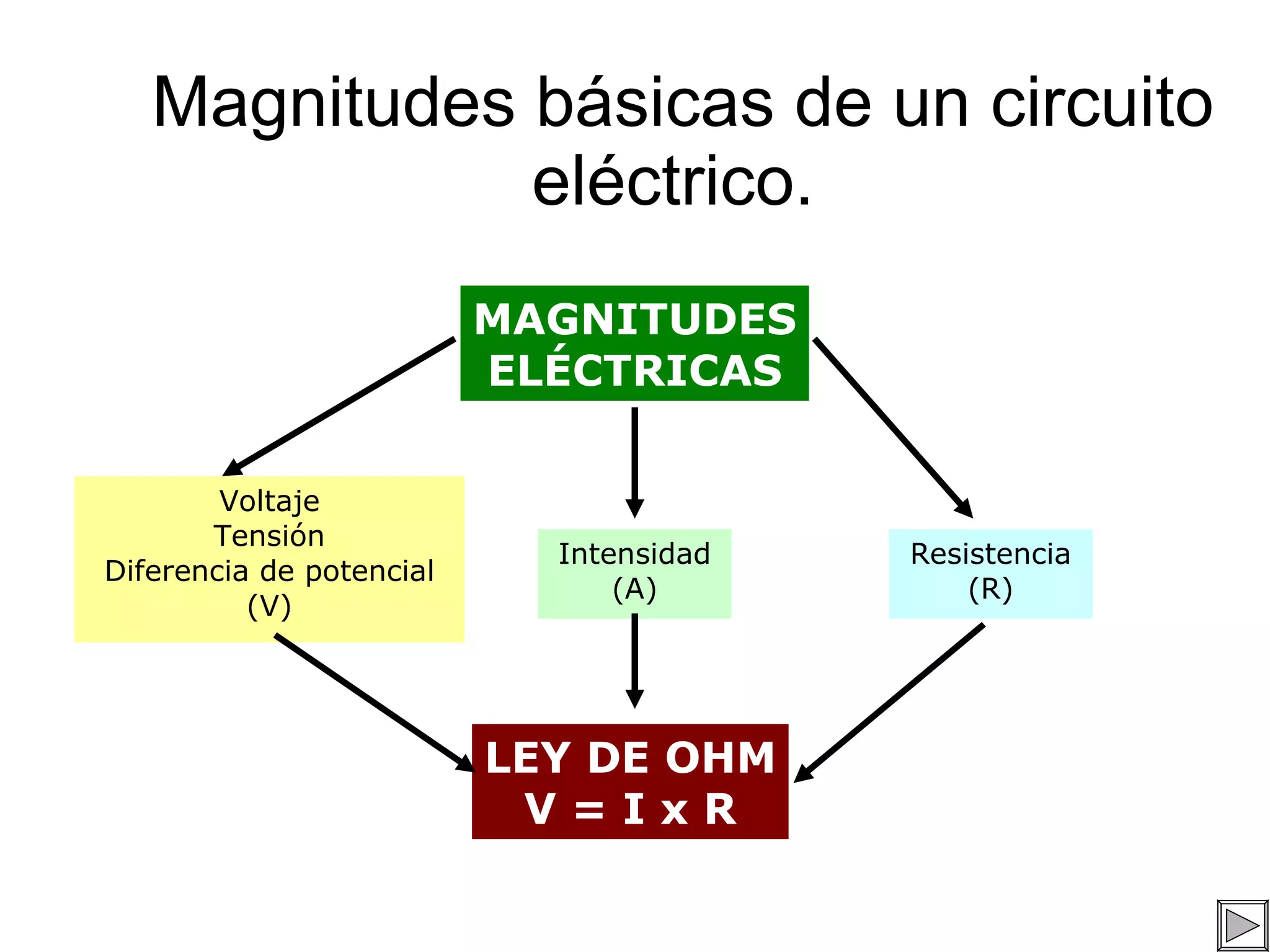

1. Magnitudes básicas de un circuito eléctrico. MAGNITUDES ELÉCTRICAS Voltaje Tensión Diferencia de potencial (V) Intensidad (A) Resistencia (R) LEY DE OHM V = I x R

2. Voltaje, tensión o diferencia de potencial.(V) En un circuito eléctrico, la diferencia de potencial (el voltaje o la tensión) existente entre los polos del generador, o entre dos puntos cualesquiera del circuito, es la causa de que los electrones circulen por el circuito si éste se encuentra cerrado. Su unidad es el voltio (V) . Se suelen emplear dos múltiplos de esta unidad que son el kilovoltio (kV) y el megavoltio (MV) y también dos submúltiplos como son el milivoltio (mV) y el microvoltio (  V) . 1 kV = 1.000 V 1 MV = 1.000.000 V 1 V = 1.000 mV 1 V = 1.000.000  V Para medir el voltaje se utiliza un aparato llamado voltímetro . Se conecta en paralelo al elemento cuyo voltaje queremos medir. V

3. Intensidad de la corriente eléctrica.(I) La intensidad de la corriente se define como la cantidad de carga eléctrica que circula por un circuito en la unidad de tiempo. Se mide en amperios (A) . Normalmente se emplean unos submúltiplos de esta unidad que son el miliamperio (mA) y el microamperio (  A) . 1 A = 1.000 mA 1 A = 1.000.000  A La intensidad es una característica equivalente al caudal en el circuito hidráulico, esto es, a la cantidad de agua que pasa en la unidad de tiempo por un punto de la tubería. Para medir la intensidad de corriente que circula por un circuito se utilizan unos aparatos llamados amperímetros. Se conecta en serie para efectuar la medida. A

4. Resistencia eléctrica. (R) Es la propiedad que tienen los cuerpos de dificultar más o menos el paso de la corriente eléctrica. Las sustancias conductoras ofrecen poca resistencia al paso de la corriente, sin embargo las sustancias aislantes ofrecen una alta resistencia al paso de la corriente eléctrica. La resistencia de un conductor depende del tipo de material de que está compuesto, de su longitud y de su sección. A mayor longitud mayor resistencia y, por el contrario, a mayor sección del conductor menor resistencia, de la misma forma que el agua circula con más facilidad cuando las tuberías tienen pocos cambios de dirección y son más anchas. La unidad de resistencia es el ohmio (  ) . Normalmente se emplean múltiplos de esta unidad como son el kiloohmio (k  ) y el megaohmio (M  ) . 1 k  = 1.000  1M  = 1.000.000  Todos los receptores o componentes de un circuito suponen alguna resistencia, por pequeña que sea, al paso de la corriente eléctrica. Este efecto es, normalmente, no deseado, pero en ocasiones lo aprovechamos en algunos receptores para obtener un efecto calorífico. Es el caso de algunos aparatos compuestos de un fino hilo de metal (wolframio o tungsteno), que se pone incandescente y puede dar luz y calor, que se aprovecha en lámparas y estufas.

5. Ley de Ohm La ley de Ohm expresa la relación que existe entre la diferencia de potencial que aplicamos a los extremos de un receptor y la intensidad de la corriente que circula por éste. Matemáticamente se expresa: V = I  R Donde V es la diferencia de potencial que se aplica al receptor, medida en voltios. I es la intensidad de la corriente eléctrica que circula por el receptor, medida en amperios. R es la resistencia del receptor, medida en ohmios. Ejemplo: Calcula la intensidad que recorrerá un circuito si a una pila de 9 voltios le conectamos una bombilla cuya resistencia es de 30 ohmios. Ley de Ohm: V = I  R Sustituimos: 9 v = I  30  . Despejamos la intensidad: I = 9 v / 30  = 0,3 A

6. Tipos de conexiones en circuitos. CONEXIONES EN PARALELO. Cuando los elementos se disponen en ramas separadas, formando diferentes caminos para el paso de la corriente, se dice que están conectados en paralelo. Los elementos de un circuito pueden conectarse entre sí de dos formas: en SERIE y en PARALELO . Cuando un circuito incluye ambos tipos de conexiones se dice Que es un circuito MIXTO . CONEXIONES EN SERIE. Los elementos de un circuito están conectados en serie cuando se colocan en línea, unos a continuación de otros. I R 1 R 2 V T V 1 V 2 I T R 1 R 2 V T V 1 V 2 I 1 I 2

7. Asociación de generadores Cuando queremos variar alguna de las características de los generadores, podemos asociarlos o agruparlos de distintas formas, siempre que combinemos adecuadamente su polaridad. A un conjunto de generadores agrupados también se llama batería. Pueden asociarse de dos formas: Asociación de generadores en serie. Se consigue uniendo el polo negativo de uno con el positivo del otro y así sucesivamente. El voltaje de esta asociación se calcula sumando los voltajes de cada uno de los generadores. Asociación de generadores en paralelo. Se unen todos los polos positivos entre sí y todos los polos negativos entre sí. El valor del voltaje de la asociación es el mismo que el voltaje individual de cada uno de los generadores asociados (para ello todos deben tener igual valor). Con este tipo de asociación se consigue que la duración de los generadores sea mayor.

8. Asociación de resistencias. Según la forma en que conectemos las resistencias, podremos conseguir distintos efectos. Las resistencias las podemos conectar en serie, en paralelo o de forma mixta. Conexión de resistencias en serie. Es aquella en la que las resistencias se disponen unas a continuación de otras. Todas las resistencias están recorridas por la misma intensidad (I). El efecto que se consigue es aumentar la resistencia total en el circuito. El voltaje total (V T ) que suministra la pila se gasta en las dos resistencias (V 1 y V 2 ). R T = R 1 + R 2 Por lo tanto la resistencia equivalente de una asociación de resistencias en serie es la suma de las resistencias conectadas de esta manera. Conexión de resistencias en paralelo. Las resistencias se disponen de tal manera que los extremos de un lado se unen todos a un punto común y los del otro lado a otro punto común. Cada rama del circuito es recorrida por una intensidad diferente (I 1 e I 2 ). El voltaje en cada rama es el mismo que el voltaje total (VT = V1 = V2). 1/R T = 1/R 1 + 1/R 2 I R 1 R 2 V T V 1 V 2 I T R 1 R 2 V T V 1 V 2 I 1 I 2
