1. EL BAMBÚ

3.  En el mundo 1300, en sudamerica 435, en el Perú 36 especies nativas

4.  El BAMBÚ es una planta de la familia de las gramíneas con forma de
caña.
 No es considerado un árbol sino una caña dura.
 El diámetro con el que emerge del suelo se mantiene durante toda su
vida, la fibra alcanza el máximo de su resistencia entre los 3 y 6años

5. Características básicas
Conocido también como el Acero vegetal
La especie mas utilizada en este rubro en Latinoamérica es:
 Guadua angustifolia
 Este alcanza una mayor resistencia a la tracción que el acero.
 Es más duro que la madera de roble.
 Crece entre 30 cm. y 1 metro por día y en pocos meses llegan a medir
hasta 15 y 30 metros de alto, y luego comienza a lignificarse.
 Es un material idóneo para la construcción de estructuras de todo tipo
y tamaño.
 Material con propiedades antisísmicas, utilizado principalmente para la
construcción de viviendas y estructuras rurales.

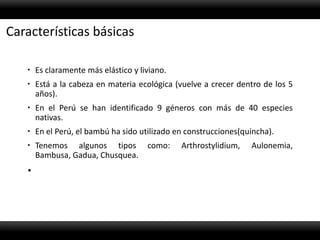

6. Características básicas
 Es claramente más elástico y liviano.
 Está a la cabeza en materia ecológica (vuelve a crecer dentro de los 5
años).
 En el Perú se han identificado 9 géneros con más de 40 especies
nativas.
 En el Perú, el bambú ha sido utilizado en construcciones(quincha).
 Tenemos algunos tipos como: Arthrostylidium, Aulonemia,
Bambusa, Gadua, Chusquea.


7. Guadua - bambú
 Se encuentra clasificada dentro de la familia Bambusoideae,
perteneciente a las Gramíneas (posee entre 800 y 1000 especies
dentro de 80 a 90 géneros).
 La guadua angustifolia es de la familia de Bambusoideae y es la mas
abundante en nuestro entorno vegetal.

8. Partes de la guadua angustifolia rizoma:
 Es un tallo modificado, subterráneo, que conforma el
soporte de la planta.
 Se ha utilizado en estabilización de las laderas y
prevención de la Erosión producida por escorrentía,
vientos fuertes y desmoronamiento.
Cepa:
 son los cuatro metros inferiores del tallo.
 Se utiliza para columnas, cercos.
 La menor distancia entre nudos de esta sección del
tallo aumenta la resistencia a flexión.

9. Basa
 Es el tramo del tallo entre los cuatro y ocho metros. Se
usa para
 fabricación de esterilla, su usos en
 construcción como en casetones, paredes y formaleta.
Sobre basa
 Es el tramo del tallo entre los 8 y 12 metros.
 Es muy utilizado en formaletas como puntal de apoyo
para tablones en vaciados de losa, vigas y columnas.
Varillón
 es el tramo del tallo por encima de 16 metros.
 Se deja en el guadual como aporte de materia orgánica al
suelo.
Copa
 Es la parte apical del bambú, con una longitud entre 1.20
a 2.00metros

10. Tipos de bambú más utilizados
en construcción
 Guadua Macana:
 Presenta coloración blanca debido al recubrimiento de un tejido blanquecino,
reticulado y de tipo arenoso, que esta esparcido a lo largo del entrenudo y
más concentrado al nivel del nudo; los nudos son rectos
 Diámetros pequeños: 70 mm – 150 mm
 Espesor: 12 mm
 Se desarrolla en suelos con pocos nutrientes de humedad baja
 El suelo debe presentar pendientes pronunciadas

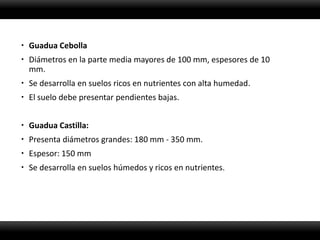

11.  Guadua Cebolla
 Diámetros en la parte media mayores de 100 mm, espesores de 10
mm.
 Se desarrolla en suelos ricos en nutrientes con alta humedad.
 El suelo debe presentar pendientes bajas.
 Guadua Castilla:
 Presenta diámetros grandes: 180 mm - 350 mm.
 Espesor: 150 mm
 Se desarrolla en suelos húmedos y ricos en nutrientes.

12. Detalles constructivos
 Entalladuras utilizadas en las piezas de bambú
Con oreja Con dos Biselado Pico de flauta Boca de
oreja
pescado

13. Empalmes en piezas horizontales
Al tope
Biselado
De rayo
De medio bambú
Con unión interna ( empleada en
acueductos)
Con unión externa ( empleada en
acueductos)
Telescopio se emplea en
acueductos

14. Normas construcción en bambú
 No utilice bambúes de baja
resistencia como son
 Bambúes verdes o menores de tres
años.
 Bambúes atacados por insectos
 Bambúes que hayan florecidos
 Bambúes que presenten fisuras o
grietas verticales o cortes
horizontales superficiales
producidos accidentalmente con
un machete.

15.  No utilice bambúes verdes que al secarse e
contraen dejando flojos los amarres.
 Amarres de cuerdas elásticas, o con cuerdas
muy delgadas o en mal estado
 No utilice bambúes sin un nudo en su extremo
inferior, que se astillan al golpearse para
plomarlos o al introducirse cuñas elevadoras

16.  Utilice bambúes mayores de 3 años, previamente
curados, secados al aire y tratados con inmunizantes
 Bambúes con cortes y uniones apropiadas hechas
 Bambúes con diámetros y espesor de pared
apropiadas
 Utilice amarres de alambre duplicados o triplicados
 Cuerdas de nylon o cuerdas vegetables e diámetro
apropiado y en buen estado

17. Formas de evitar aplastamiento

21. Empleo de pasadores y anclajes

23. Construcción de cerchas

24. Construcción de cerchas

44. Propiedades mecánicas
 Es ligero y flexible y tiene una estructura física que proporciona alta
resistencia con relación a su peso.
 Propiedades de diseño de diferentes materiales estructurales y del
bambú

45. Cuadro de resistencias

46. Construcción con el bambú
 Se recomienda usar la Guadua
Angustifolia por ser la más resistente,
más densa, más fibrosa y la más dura a
la flexión.
 Si la extraes, esta debe de tener 5 años,
su apariencia tendrá manchas o
líquenes en toda la superficie .
 Si es muy limpio aun no está maduro.

47.  Se recomienda no extraerla
durante el día ni el noches con
luna llena.
 Se corta al ras del segundo
nudo sin dejar aberturas sobre
su superficie.

48.  El diámetro del grosor de estas es de 4”
que es el fin alcanzado de la planta y
por lo tanto la más usada, más dura,
más usual, más comerciable.
 Algunos utilizan de 6” para las
columnas pero son otro género
(endrocálamus).
 En Amazonas se puede encontrar
guadua de este grosor.
 Después de cosechado pasan unos 15
días en que cambia a color naranja,
luego amarillo y si esta expuesto al sol a
gris.

49.  Preservación
 El más usado y recomendado es por inmersión. Se sumergen dentro de
una poza de aproximadamente 3 m x 6 m x 1.5 m.
 El Pentaborato es uno de los preservantes menos tóxicos, la solución
se prepara según necesidad. Puede ser con la siguiente dosis:
 8 Kg. de ácido bórico
 8 Kg. Bórax
 200 litros de agua
 Solo altera la comida del animal
 de tal forma que esta no la coma,
 ni la atraiga, es ecológico.

50. SISTEMAS
CONSTRUCTIVOS
 El uso del bambú en la vivienda en muchos países de América latina es
muy amplio.
 Sin embargo, con el fin de realizar un diseño estructural confiable se deben
ensayar prototipos de sistemas estructurales como muros, entrepisos y
techos, sometiéndose a cargas similares a las que se ven sujetos.
 Y para otros tipos de edificios como bodegas, naves industriales. se
requieren otro tipo de pruebas, como resistencia de uniones estructurales,
propiedades mecánicas en flexión, compresión y tensión con elementos de
tamaño real, etc.
 Con esta información ya se crean estructuras seguras y eficientes.

52. Aplicaciones
 Manejo del material:
 Las cañas de bambú son medidas y formas
manuables, almacenables y
sistematizables.
 La textura hace fácil la división a mano en
piezas cortas, o en tiras angostas.
 Construcción de armaduras para cubiertas
con cañas de bambú completas cortadas a
la longitud requerida por diseño.
 Cañas cortas en tiras para paneles para
muros. Se coloca mortero para cerrar los
muros.
 Tiene poco desperdicio y ninguna corteza
que eliminar.

53.  En interiores incrementa su vida
útil de 4 a7 años.
 En condiciones marinas, solo
llega a tener una vida de 6
meses.

54. VENTAJAS
 Crecimiento superior a cualquier otra especie maderable ya que alcanza su madurez en un período
de 5 o 6 años y su rendimiento por hectárea es similar o mayor al de algunas especies maderables.
 Las plantaciones del bambú generan efectos benéficos en el suelo como evitar o detener la erosión
del mismo
 Incrementa la retención de agua en el subsuelo por su sistema de raíces.
 Beneficios económicos para su utilización en diversas aplicaciones.
 Buena resistencia sísmica por su flexibilidad y resistencia.
 Si se colapsa no causa muchos daños y su reconstrucción es fácil y rápida.
 Tienen poco desperdicio
 Las construcciones de bambú satisfacen plenamente requerimientos que permiten ventilación
cruzada y libre de humedad.
 Su forma circular y su sección hueca lo hacen un material liviano, fácil de transportar y de almacenar.
 Además de usarse como elemento estructural el bambú puede usarse para otras funciones en la
construcción. Tales como tuberías para el transporte de agua y en pequeñas secciones para drenaje.

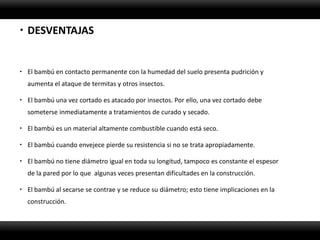

55.  DESVENTAJAS
 El bambú en contacto permanente con la humedad del suelo presenta pudrición y
aumenta el ataque de termitas y otros insectos.
 El bambú una vez cortado es atacado por insectos. Por ello, una vez cortado debe
someterse inmediatamente a tratamientos de curado y secado.
 El bambú es un material altamente combustible cuando está seco.
 El bambú cuando envejece pierde su resistencia si no se trata apropiadamente.
 El bambú no tiene diámetro igual en toda su longitud, tampoco es constante el espesor
de la pared por lo que algunas veces presentan dificultades en la construcción.
 El bambú al secarse se contrae y se reduce su diámetro; esto tiene implicaciones en la
construcción.

56. Costos del bambú con tratamiento
El tratamiento y la limpieza del bambú, elevan su costo
en un 30%
Precio expresado en soles

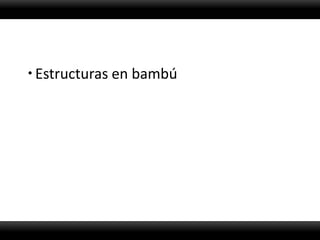

57.  Estructuras en bambú

58.  Cercha dos pisos

59.  Cercha tipo pez

60.  Puente 30 metros, Antioquia

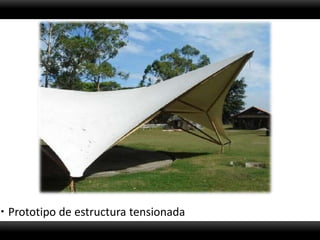

61.  Prototipo de estructura tensionada

62.  Paraboloides hiperbólicos

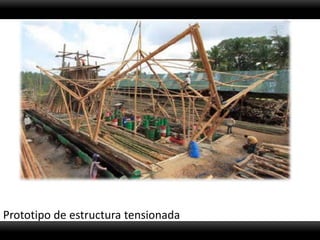

63. Prototipo de estructura tensionada

64. sistema de Concha con rombos

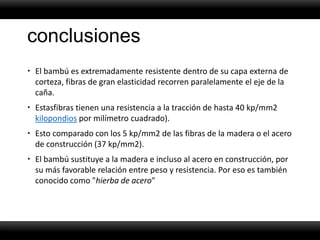

65. conclusiones
 El bambú es extremadamente resistente dentro de su capa externa de
corteza, fibras de gran elasticidad recorren paralelamente el eje de la
caña.
 Estasfibras tienen una resistencia a la tracción de hasta 40 kp/mm2
kilopondios por milímetro cuadrado).
 Esto comparado con los 5 kp/mm2 de las fibras de la madera o el acero
de construcción (37 kp/mm2).
 El bambú sustituye a la madera e incluso al acero en construcción, por
su más favorable relación entre peso y resistencia. Por eso es también
conocido como "hierba de acero"
