1. Propiedades O Especificaciones Técnicas de Elementos para Vigueta “T” De
HOPSA
LOSA LITE by LITE-DECK. Para Aligeramiento
y Aislamiento Termo-Acústico de losas y
techo.
Ligera. Versátil. Superior Retención al sonido. Estas son las características que Lite-cubierta
puede ofrecer. Lite-Cubierta es la alternativa concreta sólida para aplicaciones
convencionales de piso y cubierta en residencias, edificios comerciales y estructuras de
seguridad. ¿Los resultados? Una estructura tranquila, segura de hormigón que sea
sostenible y energéticamente eficiente.
Ofrece un encofrado permanente para aligeramiento y aislamiento termo-acústico de losas
y techo.
Ventajas:
1. Menor peso y consumo de concreto por metro cuadrado en la losa terminada.
2. Económico. No necesita formaletas y requiere menos apuntalamiento que los
sistemas convencionales.
3. Fácil y rápida instalación.
4. Menor transmisión de vibraciones, ruidos y golpes entrepisos.
5. Excelente aislamiento térmico.
6. Carriolas integradas facilitan la instalación de acabados de techo.

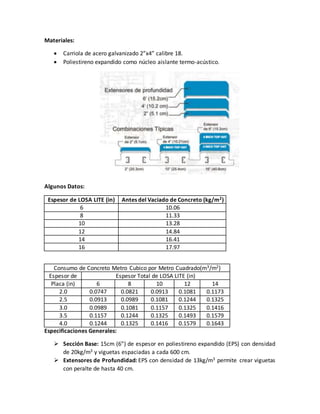

2. Materiales:
Carriola de acero galvanizado 2”x4” calibre 18.
Poliestireno expandido como núcleo aislante termo-acústico.
Algunos Datos:
Espesor de LOSA LITE (in) Antes del Vaciado de Concreto (kg/m2)
6 10.06
8 11.33
10 13.28
12 14.84
14 16.41
16 17.97
Consumo de Concreto Metro Cubico por Metro Cuadrado(m3/m2)
Espesor de Espesor Total de LOSA LITE (in)
Placa (in) 6 8 10 12 14
2.0 0.0747 0.0821 0.0913 0.1081 0.1173
2.5 0.0913 0.0989 0.1081 0.1244 0.1325
3.0 0.0989 0.1081 0.1157 0.1325 0.1416
3.5 0.1157 0.1244 0.1325 0.1493 0.1579
4.0 0.1244 0.1325 0.1416 0.1579 0.1643
Especificaciones Generales:
Sección Base: 15cm (6”) de espesor en poliestireno expandido (EPS) con densidad
de 20kg/m3 y viguetas espaciadas a cada 600 cm.
Extensores de Profundidad: EPS con densidad de 13kg/m3 permite crear viguetas
con peralte de hasta 40 cm.
3. Rigidizadores: Carriola TA calibre 18 espaciada cada 30 cm.
Resistencia a Fuego: clasificación de 1.5 horas con carga de 1200kg/m2 – Prueba de
acero ASTM E-119-00.
Máxima Carga de Cielo Raso: Carga fijada a las carriolas de 300kg/m2 – Prueba RAD
3862.
Aislamiento Térmico: resistencia térmica global de 26.4 para la sección base de 15
cm de acuerdo a la prueba ASTM C518.
Por: Eynar A. Vásquez M.
Para: profesor Ing. Ariel Urieta.
Fuente:
http://www.liteform.com/Lite_Deck/foreign_dealers.html
http://www.ecotecpanama.com/wp-content/uploads/2010/09/folleto-losa-lite
