La placa base es la tarjeta principal de un computador que conecta los diferentes componentes. Contiene puertos de entrada y salida, ranuras de expansión, un chipset, BIOS y RAM. Proporciona la fuente de alimentación y el socket para el procesador. Permite conectar dispositivos externos como monitores, impresoras, redes y más.

2. INDICE
 Definición
 Partes de la placa base
 Explicación de las partes y su función
 Fabricantes

3. DEFINICIÓN
 Es una tarjeta de circuito impreso a la que se
conectan los componentes que constituyen
la computadora u ordenador. Es una parte
fundamental a la hora de armar una PC de
escritorio o portátil. Tiene instalados una serie
de circuitos integrados, entre los que se
encuentra el circuito integrado auxiliar, que
sirve como centro de conexión entre
el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y
otros dispositivos.

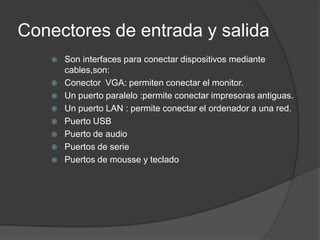

4. Conectores de entrada y salida
 Son interfaces para conectar dispositivos mediante
cables,son:
 Conector VGA: permiten conectar el monitor.
 Un puerto paralelo :permite conectar impresoras antiguas.
 Un puerto LAN : permite conectar el ordenador a una red.
 Puerto USB
 Puerto de audio
 Puertos de serie
 Puertos de mousse y teclado

5. Conectores de entrada y salida

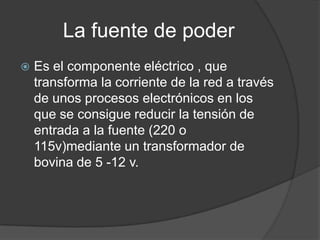

6. La fuente de poder
 Es el componente eléctrico , que
transforma la corriente de la red a través
de unos procesos electrónicos en los
que se consigue reducir la tensión de
entrada a la fuente (220 o
115v)mediante un transformador de
bovina de 5 -12 v.

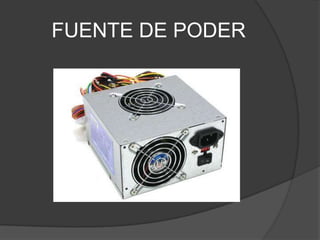

7. FUENTE DE PODER

8. ATX
 se desarrolló como una evolución del factor de forma de
Baby-AT, para mejorar la funcionalidad de los actuales E/S y
reducir el costo total del sistema. Este fue creado
por Intel en 1995. Fue el primer cambio importante en
muchos años en el que las especificaciones técnicas fueron
publicadas por Insto hace que podamos apagar el equipo
mediante el software en sí.
 Sin embargo, lo que significa es que la placa base sigue
siendo alimentada por una tensión de espera, que puede ser
transmitida a las tarjetas de expansión. Esto permite
funciones tales como Wake on LAN o Wake on Modem
"encendido-apagado", donde el propio ordenador vuelve a
encenderse cuando se utiliza la LAN con un paquete de
reactivación o el módem recibe una llamada.el en 1995.

9. CONECTOR ATX

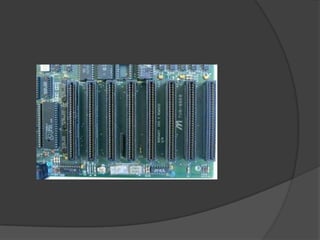

10. RANURAS DE EXPANSIÓN
 Son compartimentos de expansión en los que se puede
incorporar tarjetas de expansión.existen:
 ISA:permiten insertar ranuras,las más lentas de 16 bits.
 VLB: se utiliza para instalar tarjertas gráficas.
 PCI: para conectar tarjetas más rápidas que las ISA.
 AGP:puerto rápido de tarjetas gráficas.
 AMR:para conectar tarjetas en miniatura construidas para
PC.

12. BIOS
 se conoce como la BIOS al módulo de memoria
tipo ROM (Read Only Memory – Memoria de solo
lectura), que actualmente suele ser una EEPROM o una
FLASH, en el que está grabado el BIOS, que es un software
muy básico de comunicación de bajo nivel, normalmente
programado en lenguaje ensamblador (es como el firmware
de la placa base).

13. CHIPSET

Si definimos el microprocesador como el cerebro de un
ordenador, el chipset es su corazón.
Es el conjunto de chips encargados de controlar las
funciones de la placa base, así como de interconectar los
demás elementos de la misma.
Hay varios fabricantes de chipset, siendo los principales
INTEL, VIA y SiS.

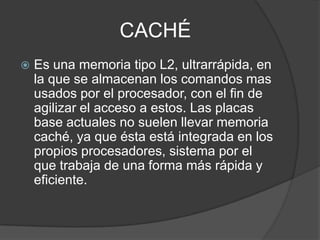

14. CACHÉ
 Es una memoria tipo L2, ultrarrápida, en
la que se almacenan los comandos mas
usados por el procesador, con el fin de
agilizar el acceso a estos. Las placas
base actuales no suelen llevar memoria
caché, ya que ésta está integrada en los
propios procesadores, sistema por el
que trabaja de una forma más rápida y
eficiente.

15. CACHÉ

16. SLOT Y SOCKET
 Para la gama INTEL (Celaron y P4), del
tipo 775, con 775 contactos. Este socket
tuene la particularidad de conectar con
el procesador mediante contactos, en
vez de mediante pines, que era lo
normal hasta ese momento.

17. SLOT

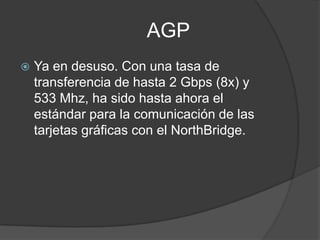

18. AGP
 Ya en desuso. Con una tasa de
transferencia de hasta 2 Gbps (8x) y
533 Mhz, ha sido hasta ahora el
estándar para la comunicación de las
tarjetas gráficas con el NorthBridge.

19. PCIE
 Que es el estándar actual de comunicación
con las tarjetas gráficas. Con una tasa de
transferencia de 4 Gbps en cada dirección y
2128 Mhz en su versión 16x, que es la
empleada para este desempeño.
Cada vez hay más placas en el mercado que
incorporan la tecnología SLI, desarrollada por
NVidia, que consiste en dos slot de video
PCIe, lo que permite conectar dos tarjetas
gráficas para trabajar simultáneamente, bien
con un monitor o con un máximo de hasta 4
monitores simultáneamente.

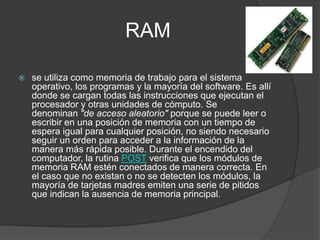

20. RAM
 se utiliza como memoria de trabajo para el sistema
operativo, los programas y la mayoría del software. Es allí
donde se cargan todas las instrucciones que ejecutan el
procesador y otras unidades de cómputo. Se
denominan "de acceso aleatorio" porque se puede leer o
escribir en una posición de memoria con un tiempo de
espera igual para cualquier posición, no siendo necesario
seguir un orden para acceder a la información de la
manera más rápida posible. Durante el encendido del
computador, la rutina POST verifica que los módulos de
memoria RAM estén conectados de manera correcta. En
el caso que no existan o no se detecten los módulos, la
mayoría de tarjetas madres emiten una serie de pitidos
que indican la ausencia de memoria principal.
