La placa madre es la parte fundamental de una computadora donde se conectan todos los demás componentes. Incluye chips como el chipset que controla funciones y conexiones, y ranuras para la memoria RAM, tarjetas de expansión y almacenamiento. Las placas madres vienen en diferentes modelos y tecnologías como ATX.

1. Placa Madre

2. La placa madre (también llamada Placa
base, MainBoard o MotherBoard)es la
parte dentro del gabinete, sobre la que
se conectan todos los demás
elementos que conforman nuestro
computador, por lo tanto se trata de
un elemento fundamental

4. Modelos
Dentro de los modelos, también hay una
diferenciación entre tecnologías,
teniendo placas AT y ATX, las cuales
trabajan en complemento con sus
homónimos en las fuentes de poder.

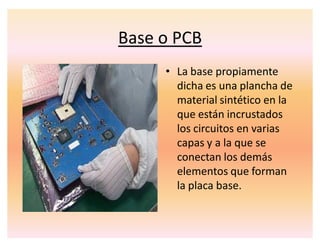

5. Base o PCB
‡ La base propiamente
dicha es una plancha de
material sintético en la
que están incrustados
los circuitos en varias
capas y a la que se
conectan los demás
elementos que forman
la placa base.

6. PCB
La placa de un circuito impreso es la base
para el montaje del mismo, es el soporte
que sujetará los componentes y a la vez los
interconectará mediante una serie de pistas
de cobre

7. Parte Eléctrica
‡ Es una parte de la placa
madre que está
formada por una serie
de elementos
(condensadores,
transformadores,
diodos, estabilizadores,
etc.)

8. Chipset

9. Chipset
‡ Es un conjunto de chips, que se encargan de
controlar ciertas funciones o conexiones en
nuestro computador. Dentro de los cuales
podemos mencionar el CMOS, South Brige,
North Brige y Memoria cache.

10. North Bridge
‡ Es el mas importante, se
encarga de que
comunicar el procesador,
la tarjeta AGP y la RAM,
también conectado con el
South bridge. Por su alto
trabajo suele tener un
disipador o un ventilador.
Su aparición fue solo con
las placas ATX.

11. South bridge
‡ Es el encargado de
conectar y controlar los
dispositivos de
Entrada/Salida, tales
como los slot PCI, teclado,
ratón, discos duros,
lectores de DVD, lectores
de tarjetas, puertos USB,
etc. Se conecta con el
procesador a través de
North Bridge.

12. CMOS

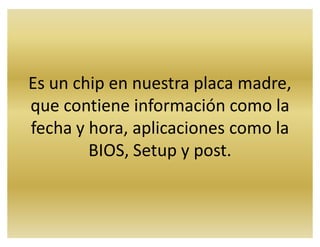

13. Es un chip en nuestra placa madre,
que contiene información como la
fecha y hora, aplicaciones como la
BIOS, Setup y post.

14. Memoria Cache
Es una memoria que puede ser de tipo L1, L2, L3
y L4, la cual permite acceder a los datos mas
rápidamente, va guardando en su base de
datos la información mas requerida por el
usuario. Debido a que la memoria principal es
relativamente más grande y más lenta, la
memoria cache se diseña para que sea más
pequeña y rápida. La cache tiene una copia de
partes de la memoria principal.

16. Socket
Un socket es un zócalo que contiene un numero
de agujeros, en los cuales se insertan los pines de
un procesador, siguiendo una matriz determinada
llamada - PGA (Pin Grid Array) ʹ
PGA: Es un tipo de empaquetado usado por los
circuitos integrados para conectarse con un
zócalo. Consiste en un cuadrado de conectores
(en forma de agujeros) donde se insertan las
patitas del chip por presión. Según el chip, tiene
más o menos agujeros (uno por cada patilla)

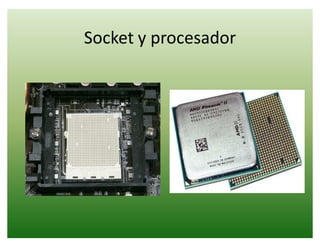

17. Socket y procesador

18. Colocar un procesador

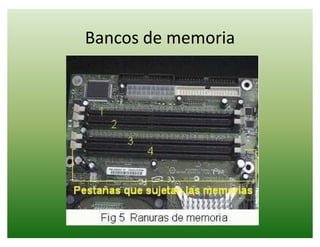

19. Bancos de memoria

20. Características
Son los zócalos que me permiten insertar
memorias RAM en nuestra placa madre, tiene
la particularidad de que se pueden tener
varias RAM funcionando al mismo tiempo,
dependiendo de cuantos bancos traiga
incluida nuestra placa base.

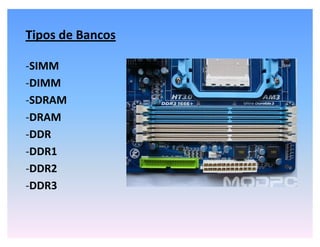

21. Tipos de Bancos
-SIMM
-DIMM
-SDRAM
-DRAM
-DDR
-DDR1
-DDR2
-DDR3

22. Dual Channel
Es una tecnología para memorias que
incrementa el rendimiento de estas al permitir
el acceso simultáneo a dos módulos distintos
de memoria. Esto se consigue mediante un
segundo controlador de memoria en el North
Brigde

23. Slot de expansión
Son las ranuras que permiten conectar tarjetas
de diferentes tipos, como de video, audio, usb,
red, wifi, entre otras. Podemos suplir algún
componente interno de nuestra placa madre
que no rinda según lo esperado o
reemplazarlo si en alguna ocasión estuviesen
defectuosos.

24. Modelos

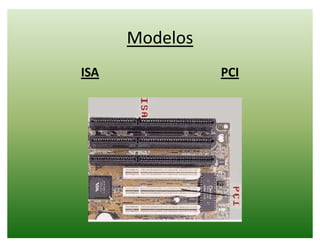

ISA PCI

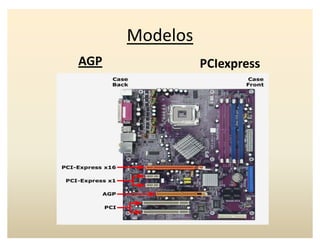

25. Modelos
AGP PCIexpress

26. SLI o Crossfire
‡ SLI (Scalable Link Interface) es un sistema que permite
conectar dos tarjetas gráficas para que produzcan una
sola señal sumando la potencia de ambas.
‡ Este sistema funciona solo en placas base con dos
puertos PCIe 16x para gráfica, desarrolladas
específicamente para soportar esta tecnología (no
todas las placas base que tienen 2 puertos PCIe 16x
soportan SLI).
‡ tecnología desarrollada por nvidia

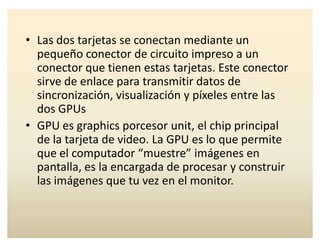

27. ‡ Las dos tarjetas se conectan mediante un
pequeño conector de circuito impreso a un
conector que tienen estas tarjetas. Este conector
sirve de enlace para transmitir datos de
sincronización, visualización y píxeles entre las
dos GPUs
‡ GPU es graphics porcesor unit, el chip principal
de la tarjeta de video. La GPU es lo que permite
que el computador ͞muestre͟ imágenes en
pantalla, es la encargada de procesar y construir
las imágenes que tu vez en el monitor.

28. ‡ CrossFire es el nombre que ATI/AMD a dado a
su sistema de doble GPU, diseñado como
respuesta al sistema SLI de NVidia.
Aunque la finalidad de ambos sistemas es el
mismo y tienen muchas cosas en común, el
sistema para lograrlo difiere de un sistema a
otro

29. ‡ Hay que tener en cuenta que montar un
sistema SLI o CrossFire para obtener un buen
rendimiento sale bastante caro, ya que al
sobreprecio de la placa base
(aproximadamente un 75% más cara que su
equivalente sin esos sistemas) hay que añadir
el costo de las dos tarjetas gráficas (de gama
alta), un procesador bastante potente y
bastante memoria RAM.

30. Conectores
Permiten la interacción y trasmisión de los datos
para diferentes dispositivos, ya sea discos duros,
lectores de cd y dvd, discketeras.
Estos son llevados a traves de buses o cables,
diseñados para conectarse entre la placa madre
y los componentes de almacenamiento

31. Tipos
‡ IDE
‡ SATA
‡ FDD
