CECyTEM PLANTEL TECÁMAC Manual de prácticas en OPEN GL “Dev C++” Alumnos: Rivera Sánchez Gabriela Ruiz Cortes German David Prof.: René Domínguez Escalona Grupo: 303

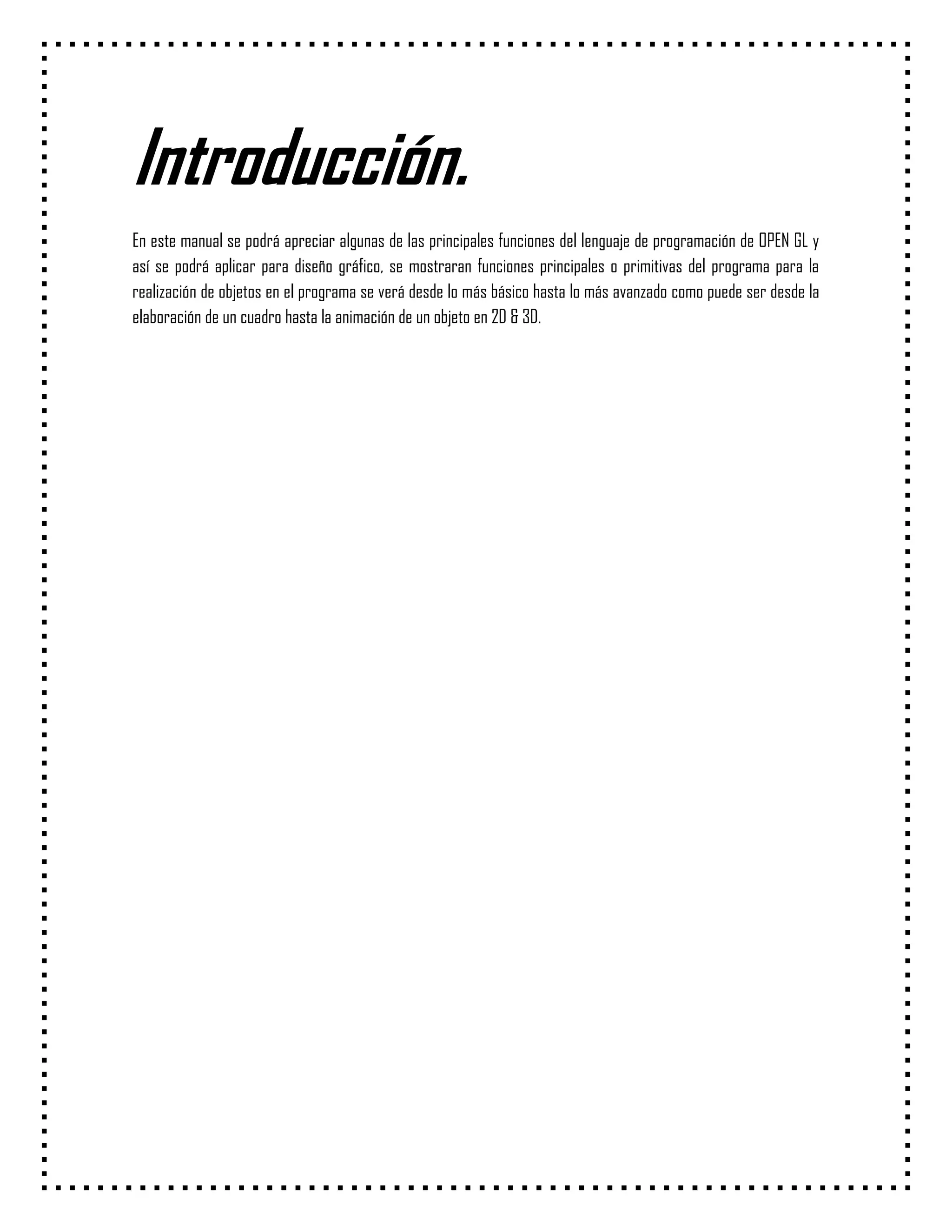

Introducción. En este manual se podrá apreciar algunas de las principales funciones del lenguaje de programación de OPEN GL y así se podrá aplicar para diseño gráfico, se mostraran funciones principales o primitivas del programa para la realización de objetos en el programa se verá desde lo más básico hasta lo más avanzado como puede ser desde la elaboración de un cuadro hasta la animación de un objeto en 2D & 3D.

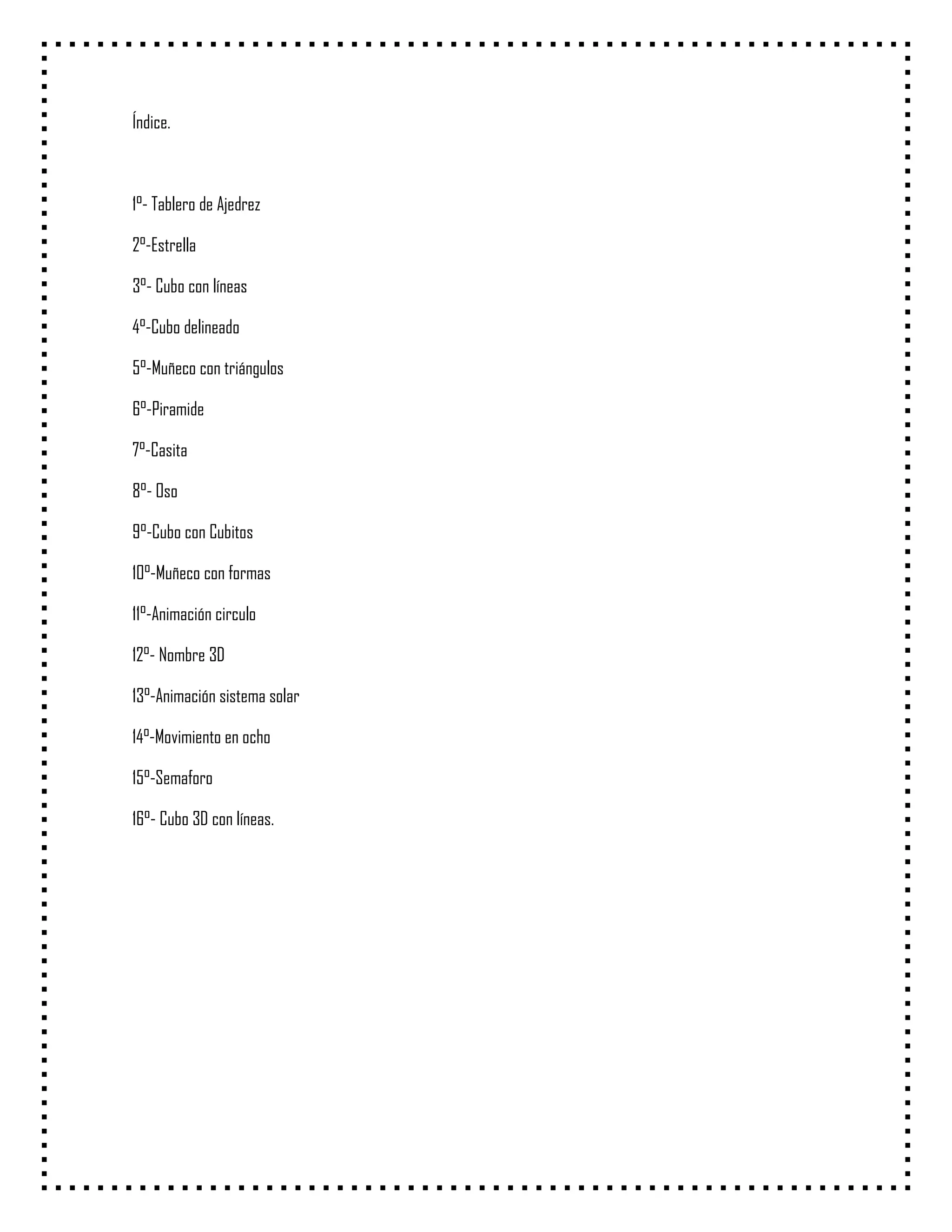

Índice. 1°- Tablero de Ajedrez 2°-Estrella 3°- Cubo con líneas 4°-Cubo delineado 5°-Muñeco con triángulos 6°-Piramide 7°-Casita 8°- Oso 9°-Cubo con Cubitos 10°-Muñeco con formas 11°-Animación circulo 12°- Nombre 3D 13°-Animación sistema solar 14°-Movimiento en ocho 15°-Semaforo 16°- Cubo 3D con líneas.

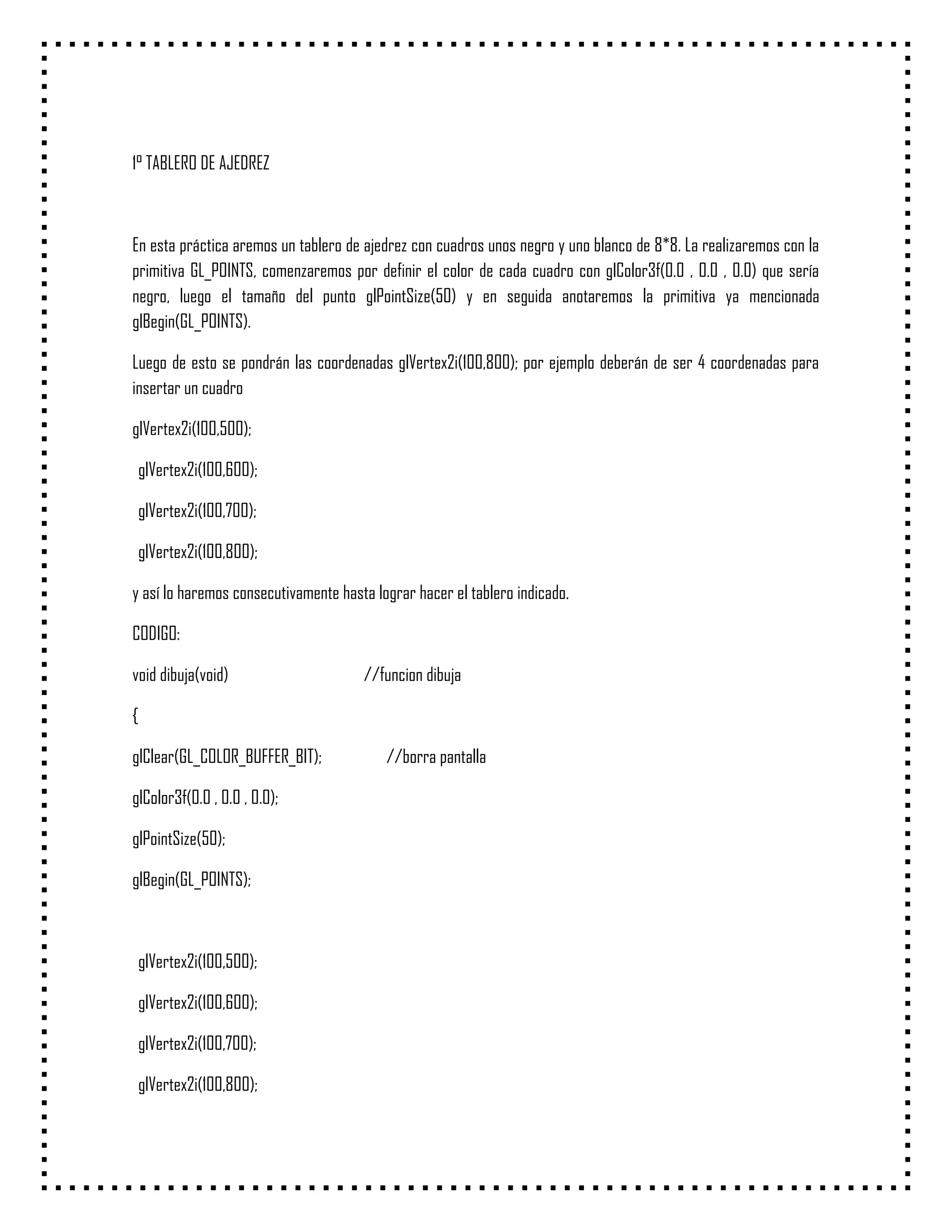

1° TABLERO DE AJEDREZ En esta práctica aremos un tablero de ajedrez con cuadros unos negro y uno blanco de 8*8. La realizaremos con la primitiva GL_POINTS, comenzaremos por definir el color de cada cuadro con glColor3f(0.0 , 0.0 , 0.0) que sería negro, luego el tamaño del punto glPointSize(50) y en seguida anotaremos la primitiva ya mencionada glBegin(GL_POINTS). Luego de esto se pondrán las coordenadas glVertex2i(100,800); por ejemplo deberán de ser 4 coordenadas para insertar un cuadro glVertex2i(100,500); glVertex2i(100,600); glVertex2i(100,700); glVertex2i(100,800); y así lo haremos consecutivamente hasta lograr hacer el tablero indicado. CODIGO: void dibuja(void) //funcion dibuja { glClear(GL_COLOR_BUFFER_BIT); //borra pantalla glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(100,500); glVertex2i(100,600); glVertex2i(100,700); glVertex2i(100,800);

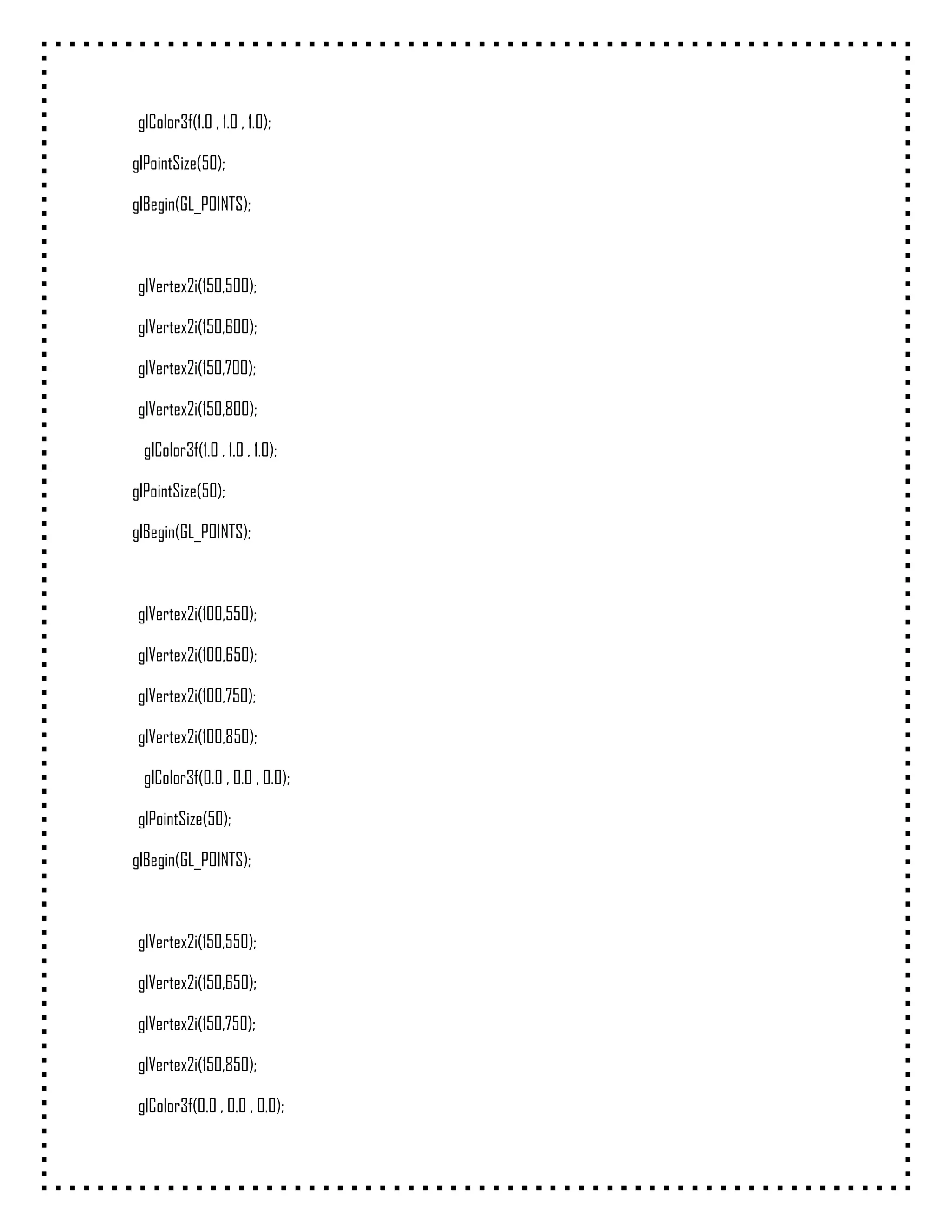

glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(150,500); glVertex2i(150,600); glVertex2i(150,700); glVertex2i(150,800); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(100,550); glVertex2i(100,650); glVertex2i(100,750); glVertex2i(100,850); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(150,550); glVertex2i(150,650); glVertex2i(150,750); glVertex2i(150,850); glColor3f(0.0 , 0.0 , 0.0);

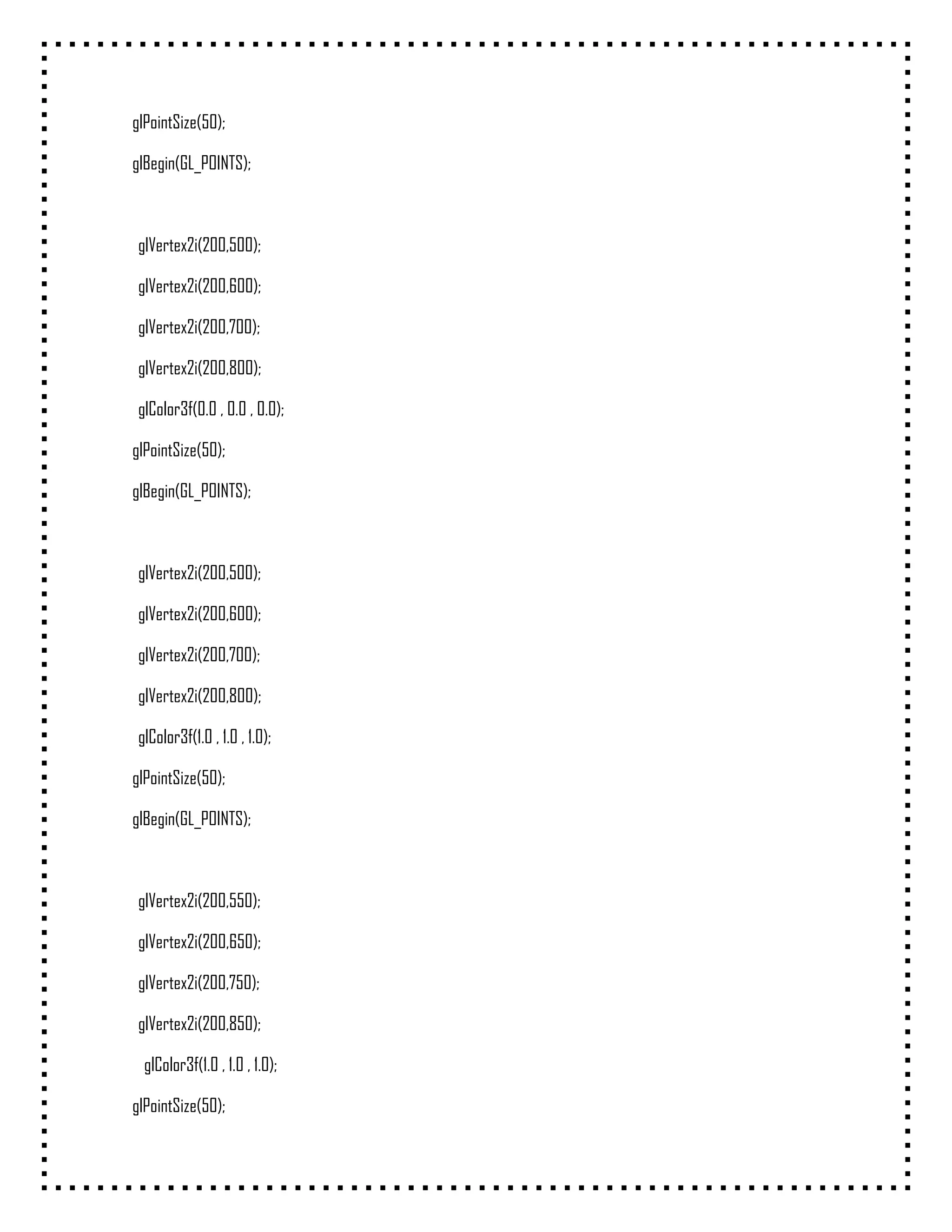

glPointSize(50); glBegin(GL_POINTS); glVertex2i(200,500); glVertex2i(200,600); glVertex2i(200,700); glVertex2i(200,800); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(200,500); glVertex2i(200,600); glVertex2i(200,700); glVertex2i(200,800); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(200,550); glVertex2i(200,650); glVertex2i(200,750); glVertex2i(200,850); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50);

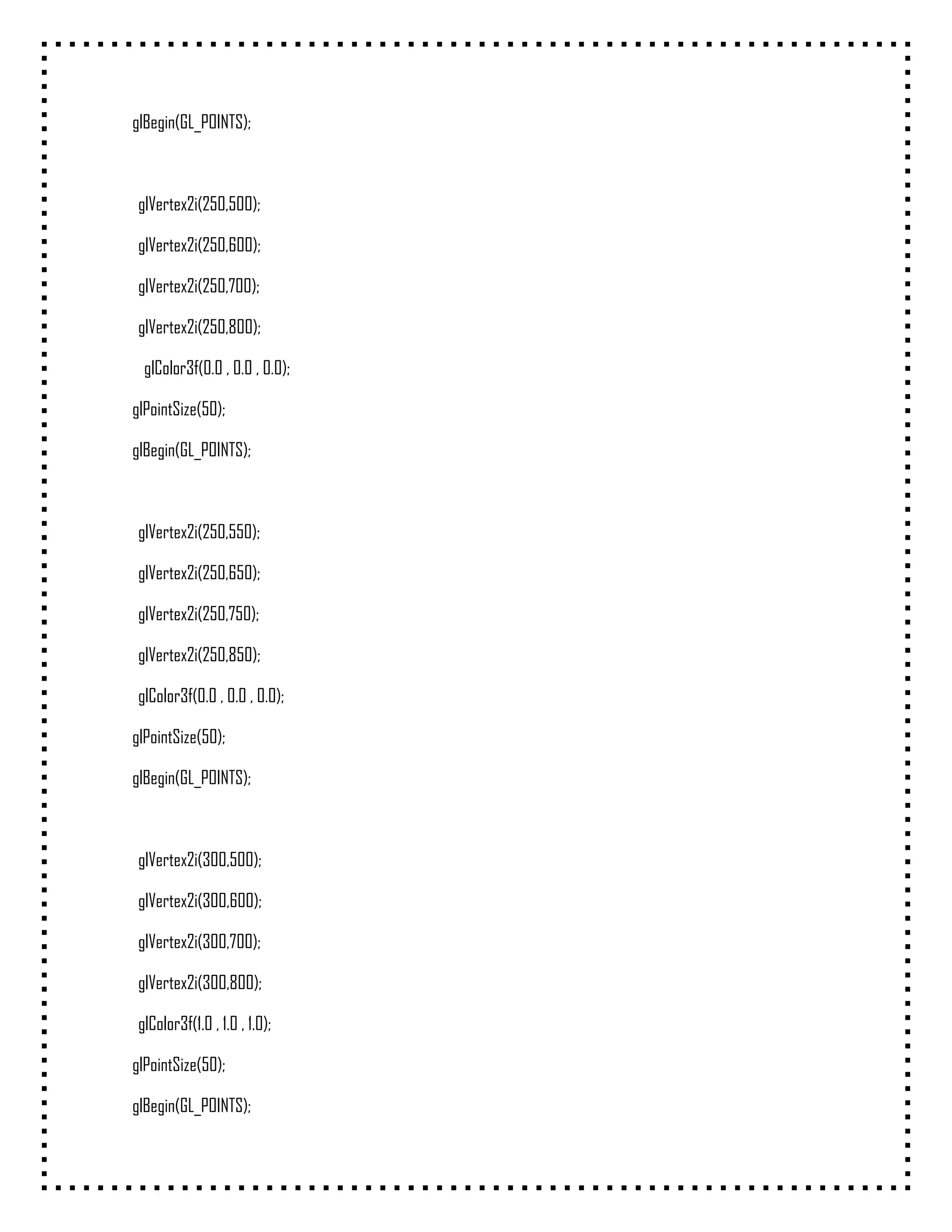

glBegin(GL_POINTS); glVertex2i(250,500); glVertex2i(250,600); glVertex2i(250,700); glVertex2i(250,800); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(250,550); glVertex2i(250,650); glVertex2i(250,750); glVertex2i(250,850); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(300,500); glVertex2i(300,600); glVertex2i(300,700); glVertex2i(300,800); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS);

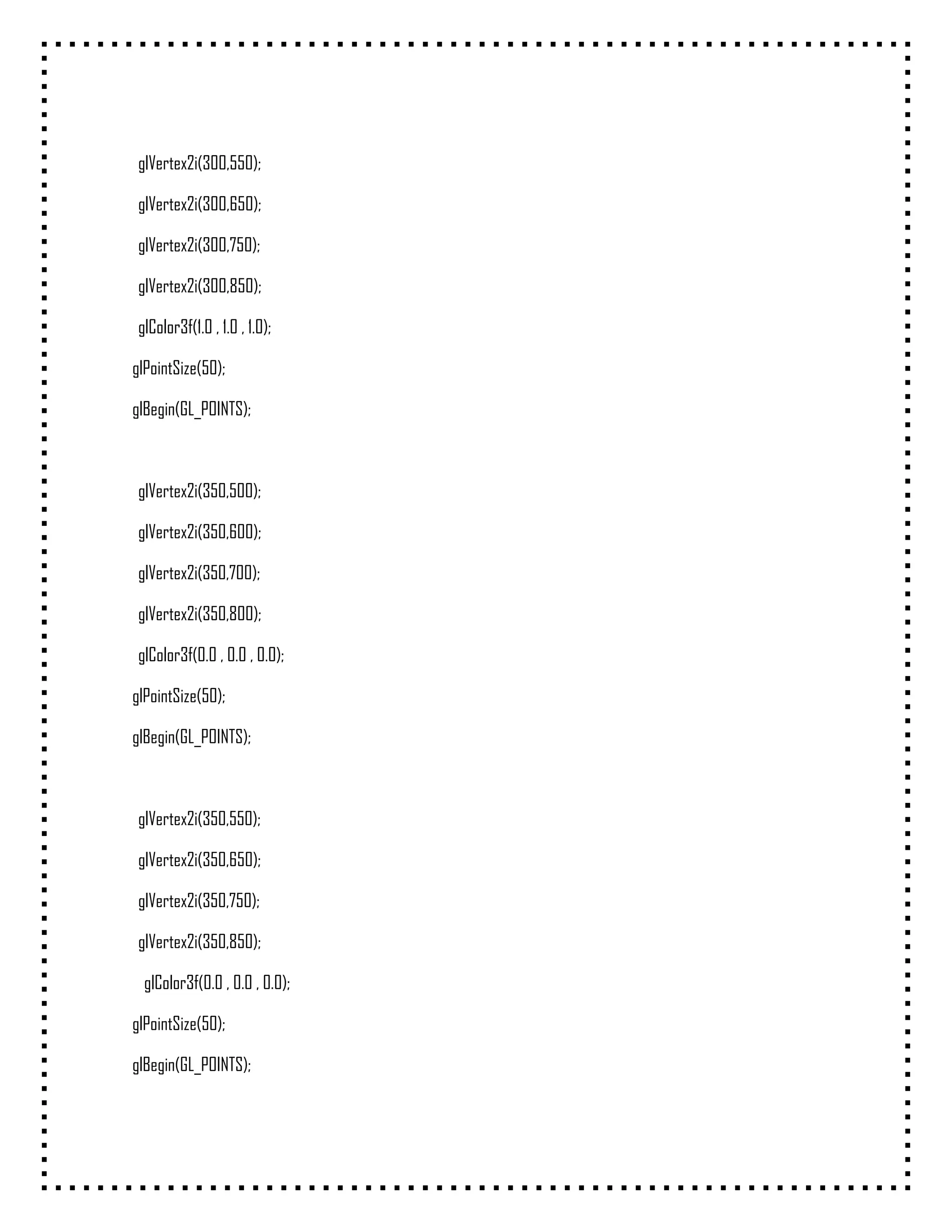

glVertex2i(300,550); glVertex2i(300,650); glVertex2i(300,750); glVertex2i(300,850); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(350,500); glVertex2i(350,600); glVertex2i(350,700); glVertex2i(350,800); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(350,550); glVertex2i(350,650); glVertex2i(350,750); glVertex2i(350,850); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS);

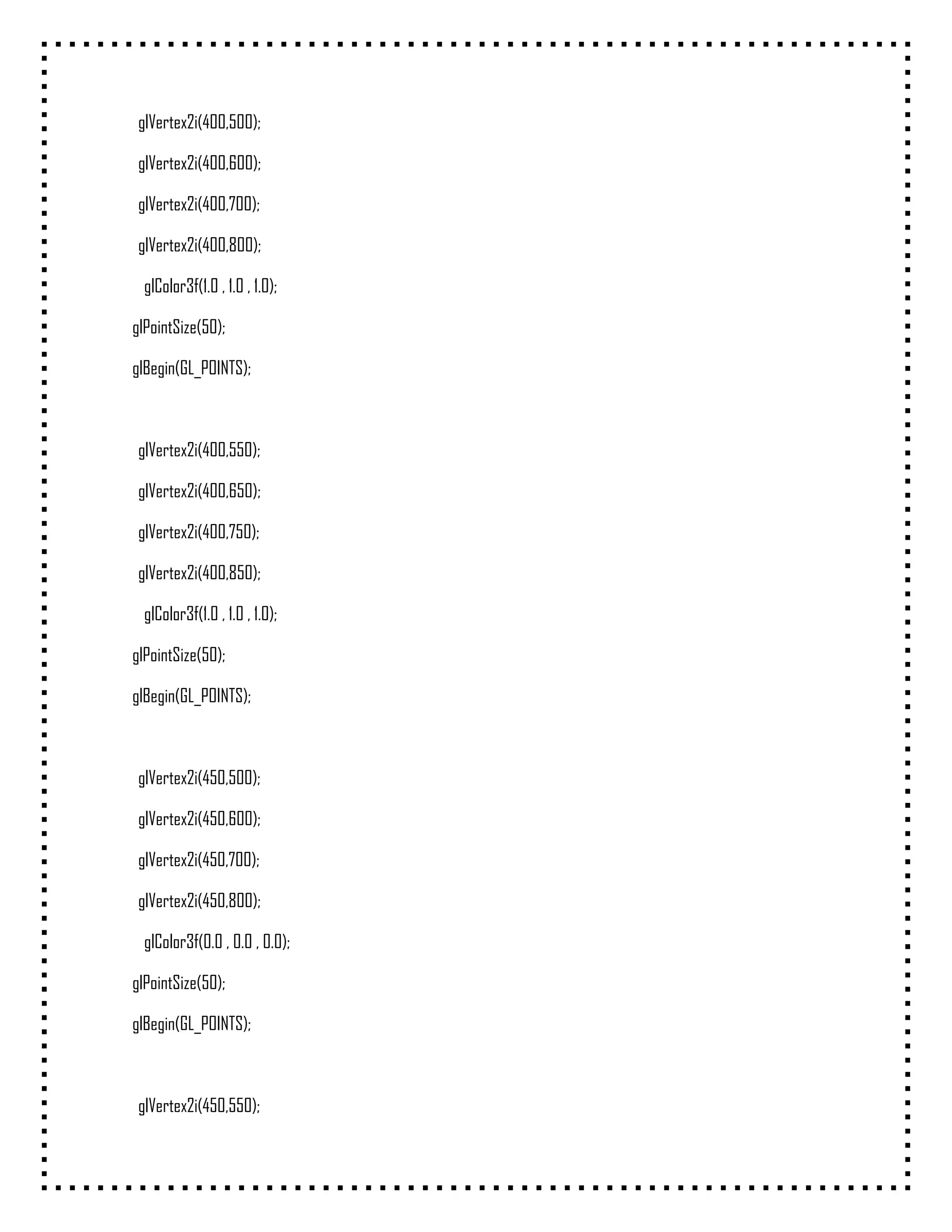

glVertex2i(400,500); glVertex2i(400,600); glVertex2i(400,700); glVertex2i(400,800); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(400,550); glVertex2i(400,650); glVertex2i(400,750); glVertex2i(400,850); glColor3f(1.0 , 1.0 , 1.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(450,500); glVertex2i(450,600); glVertex2i(450,700); glVertex2i(450,800); glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_POINTS); glVertex2i(450,550);

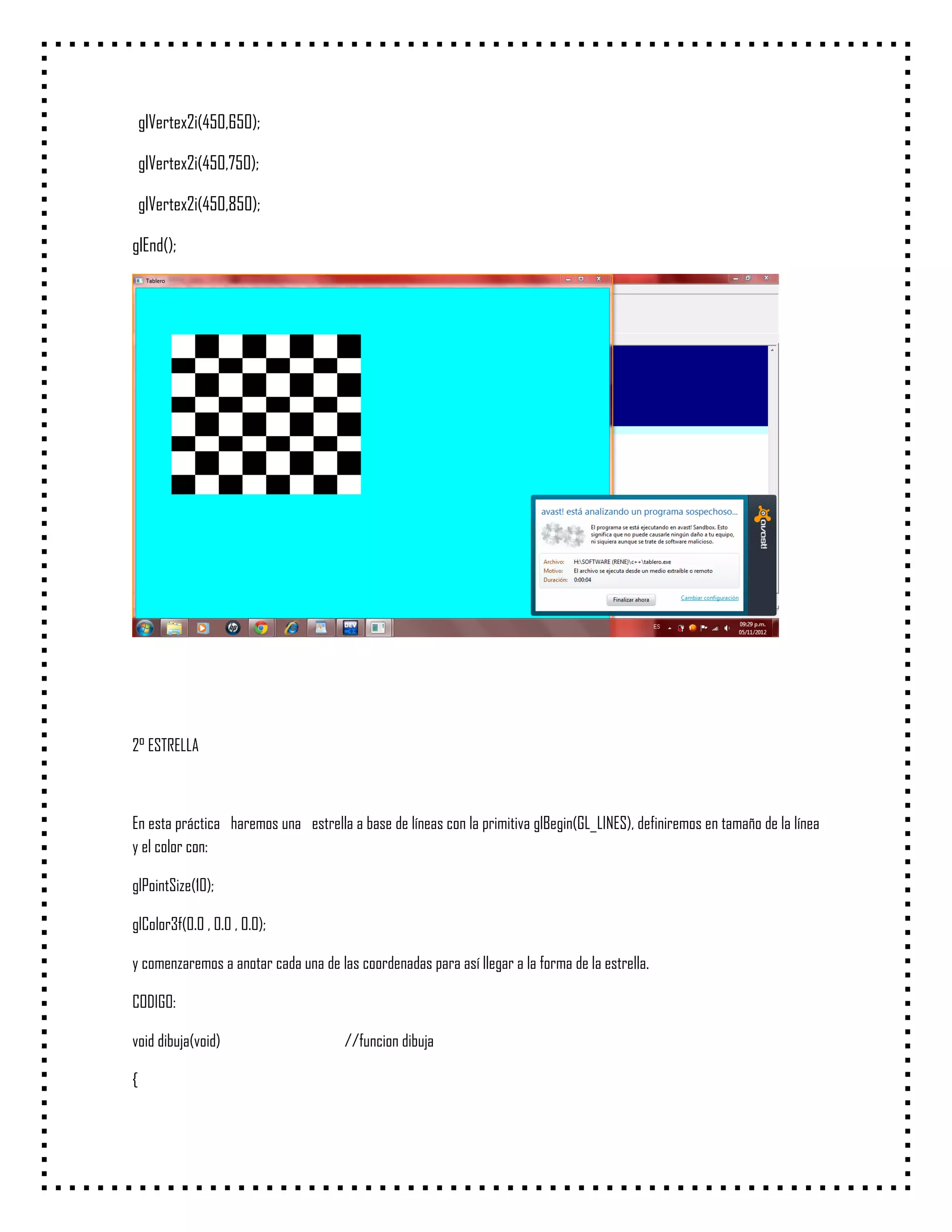

glVertex2i(450,650); glVertex2i(450,750); glVertex2i(450,850); glEnd(); 2° ESTRELLA En esta práctica haremos una estrella a base de líneas con la primitiva glBegin(GL_LINES), definiremos en tamaño de la línea y el color con: glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); y comenzaremos a anotar cada una de las coordenadas para así llegar a la forma de la estrella. CODIGO: void dibuja(void) //funcion dibuja {

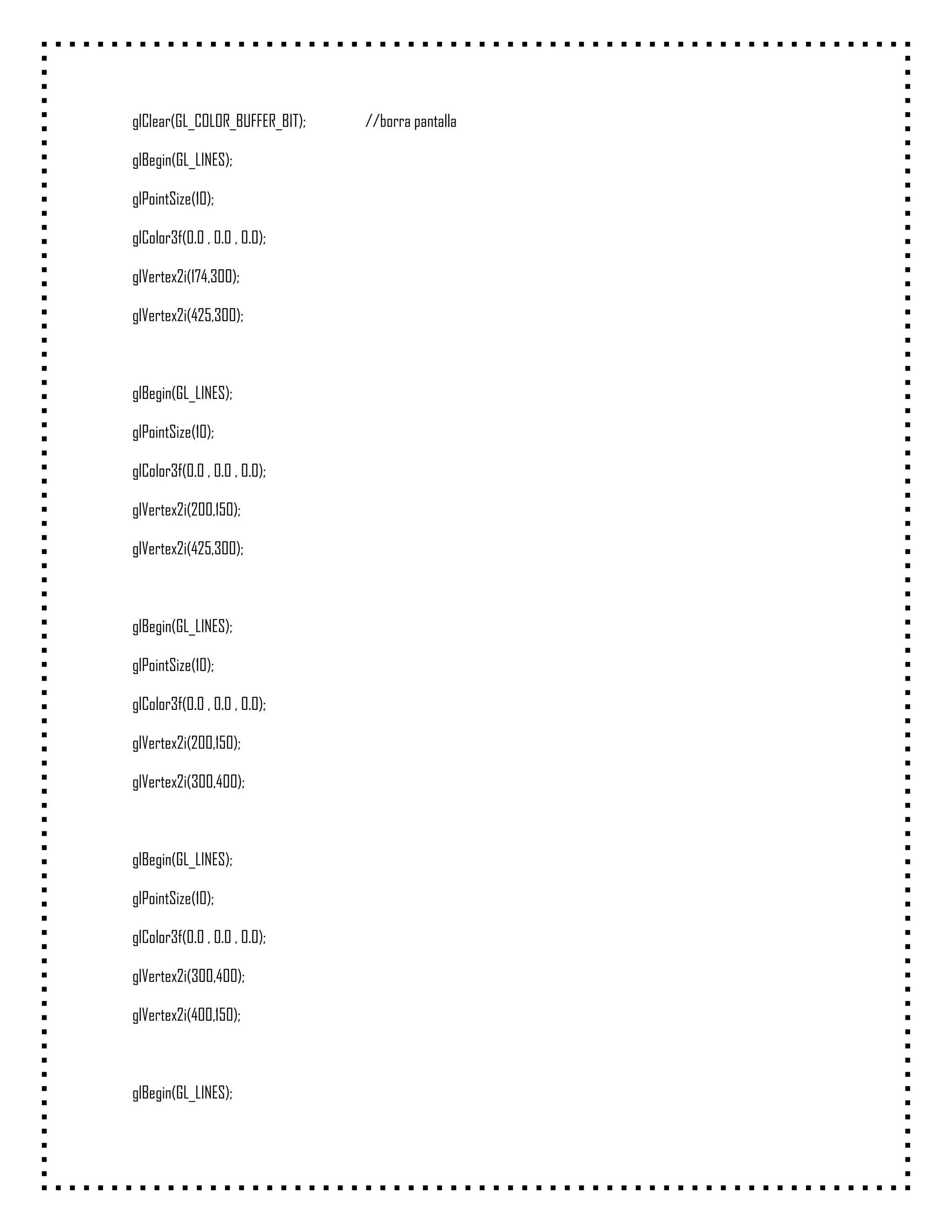

glClear(GL_COLOR_BUFFER_BIT); //borra pantalla glBegin(GL_LINES); glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(174,300); glVertex2i(425,300); glBegin(GL_LINES); glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(200,150); glVertex2i(425,300); glBegin(GL_LINES); glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(200,150); glVertex2i(300,400); glBegin(GL_LINES); glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(300,400); glVertex2i(400,150); glBegin(GL_LINES);

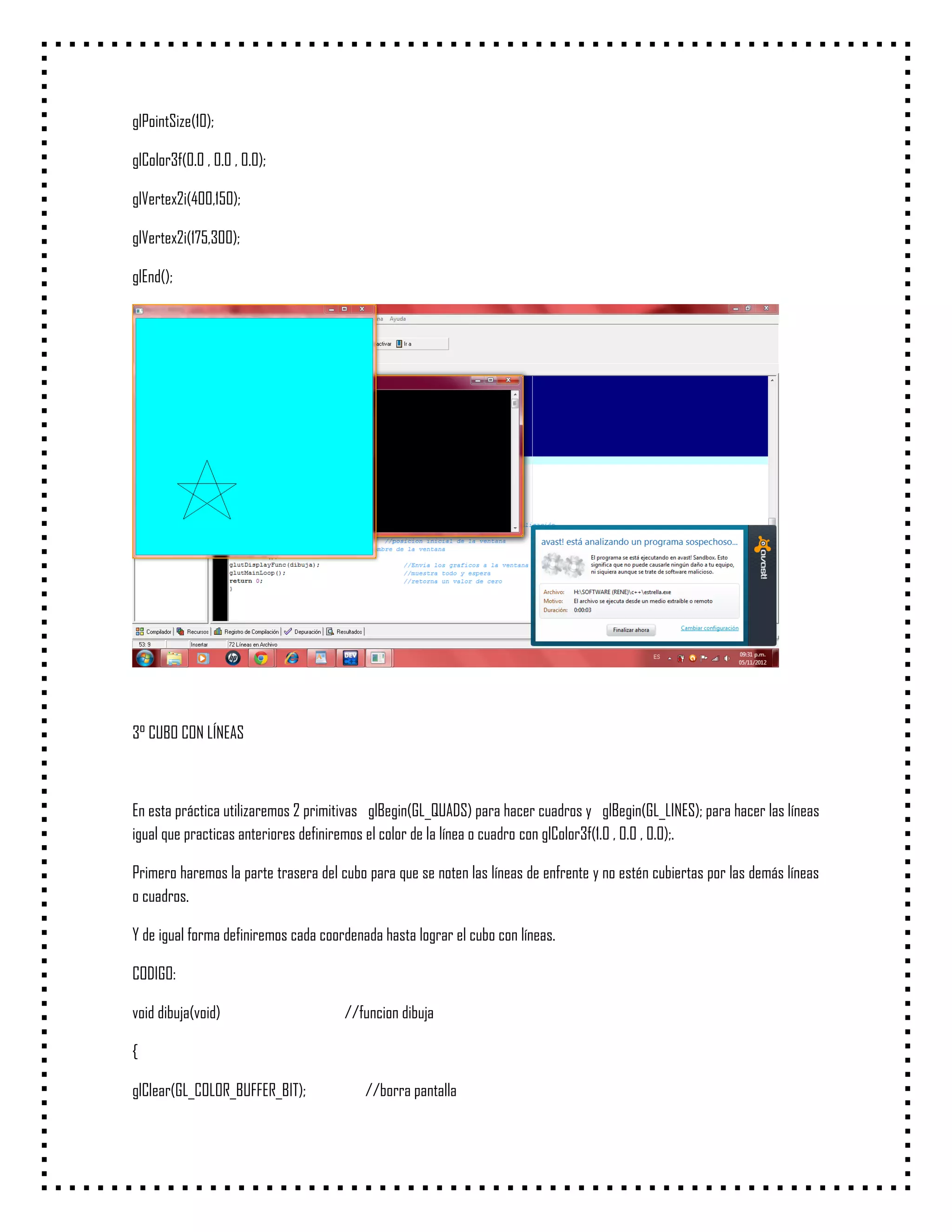

glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(400,150); glVertex2i(175,300); glEnd(); 3° CUBO CON LÍNEAS En esta práctica utilizaremos 2 primitivas glBegin(GL_QUADS) para hacer cuadros y glBegin(GL_LINES); para hacer las líneas igual que practicas anteriores definiremos el color de la línea o cuadro con glColor3f(1.0 , 0.0 , 0.0);. Primero haremos la parte trasera del cubo para que se noten las líneas de enfrente y no estén cubiertas por las demás líneas o cuadros. Y de igual forma definiremos cada coordenada hasta lograr el cubo con líneas. CODIGO: void dibuja(void) //funcion dibuja { glClear(GL_COLOR_BUFFER_BIT); //borra pantalla

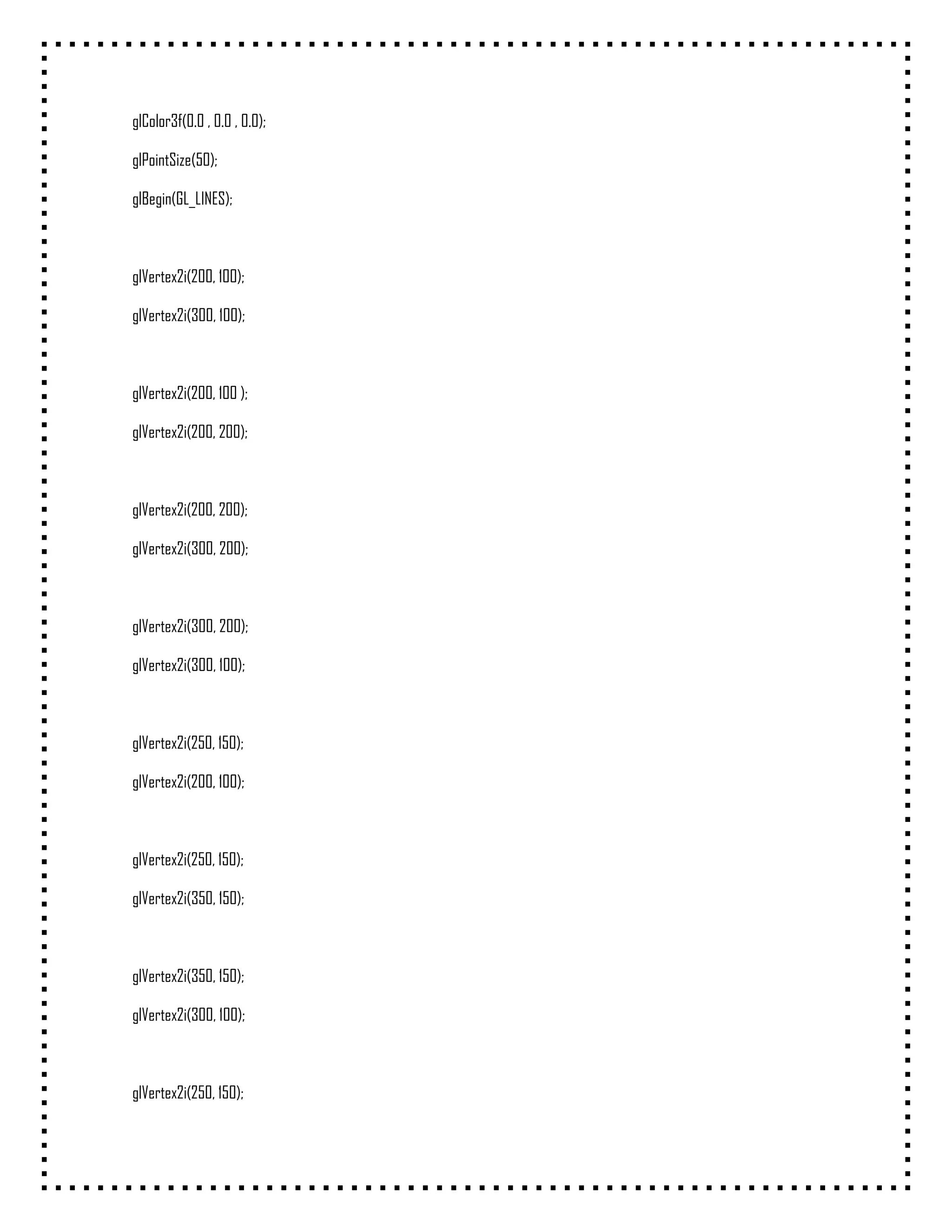

glColor3f(0.0 , 0.0 , 0.0); glPointSize(50); glBegin(GL_LINES); glVertex2i(200, 100); glVertex2i(300, 100); glVertex2i(200, 100 ); glVertex2i(200, 200); glVertex2i(200, 200); glVertex2i(300, 200); glVertex2i(300, 200); glVertex2i(300, 100); glVertex2i(250, 150); glVertex2i(200, 100); glVertex2i(250, 150); glVertex2i(350, 150); glVertex2i(350, 150); glVertex2i(300, 100); glVertex2i(250, 150);
glVertex2i(250, 250); glVertex2i(250, 250); glVertex2i(200, 200); glVertex2i(250, 250); glVertex2i(350, 250); glVertex2i(350, 250); glVertex2i(300, 200); glVertex2i(350, 250); glVertex2i(350, 150); glEnd();

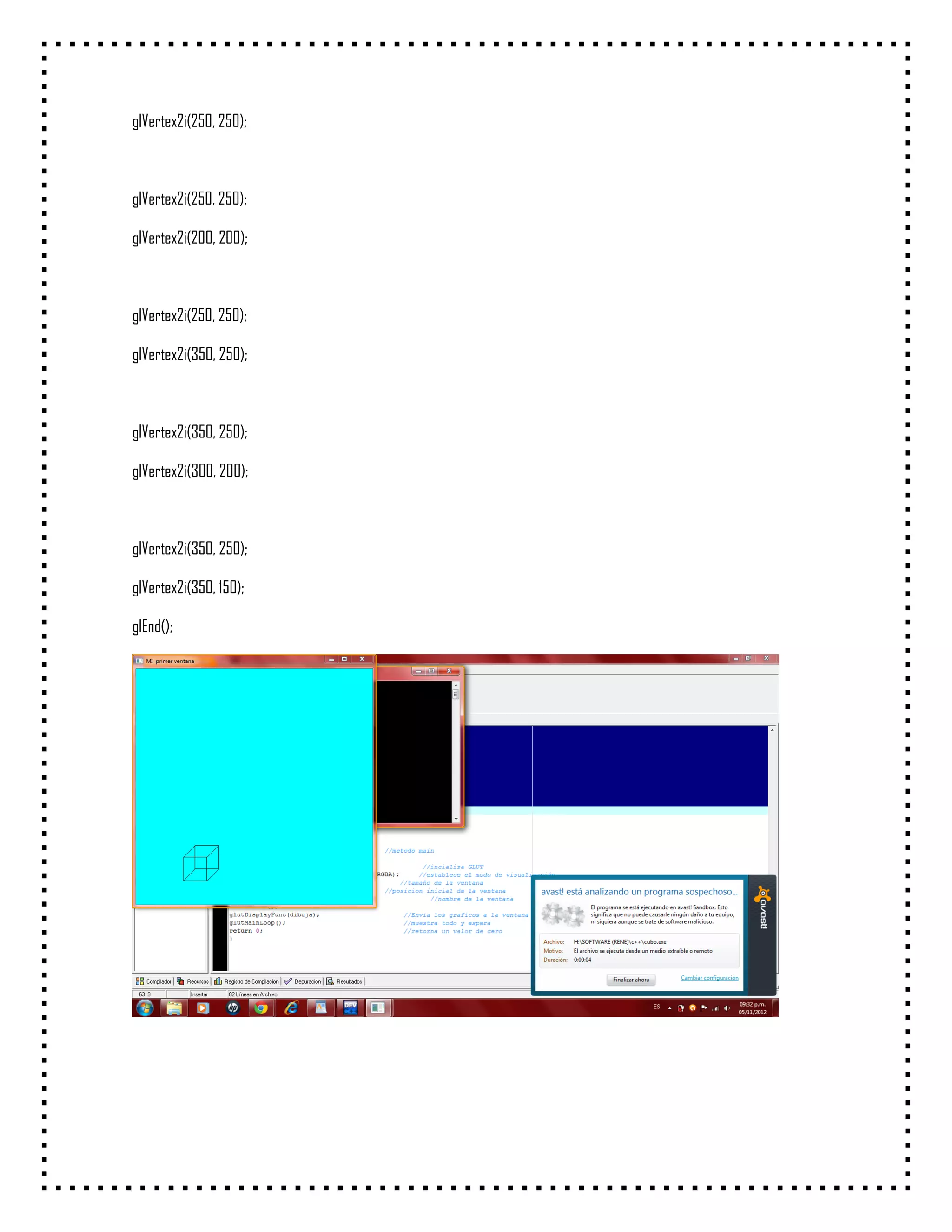

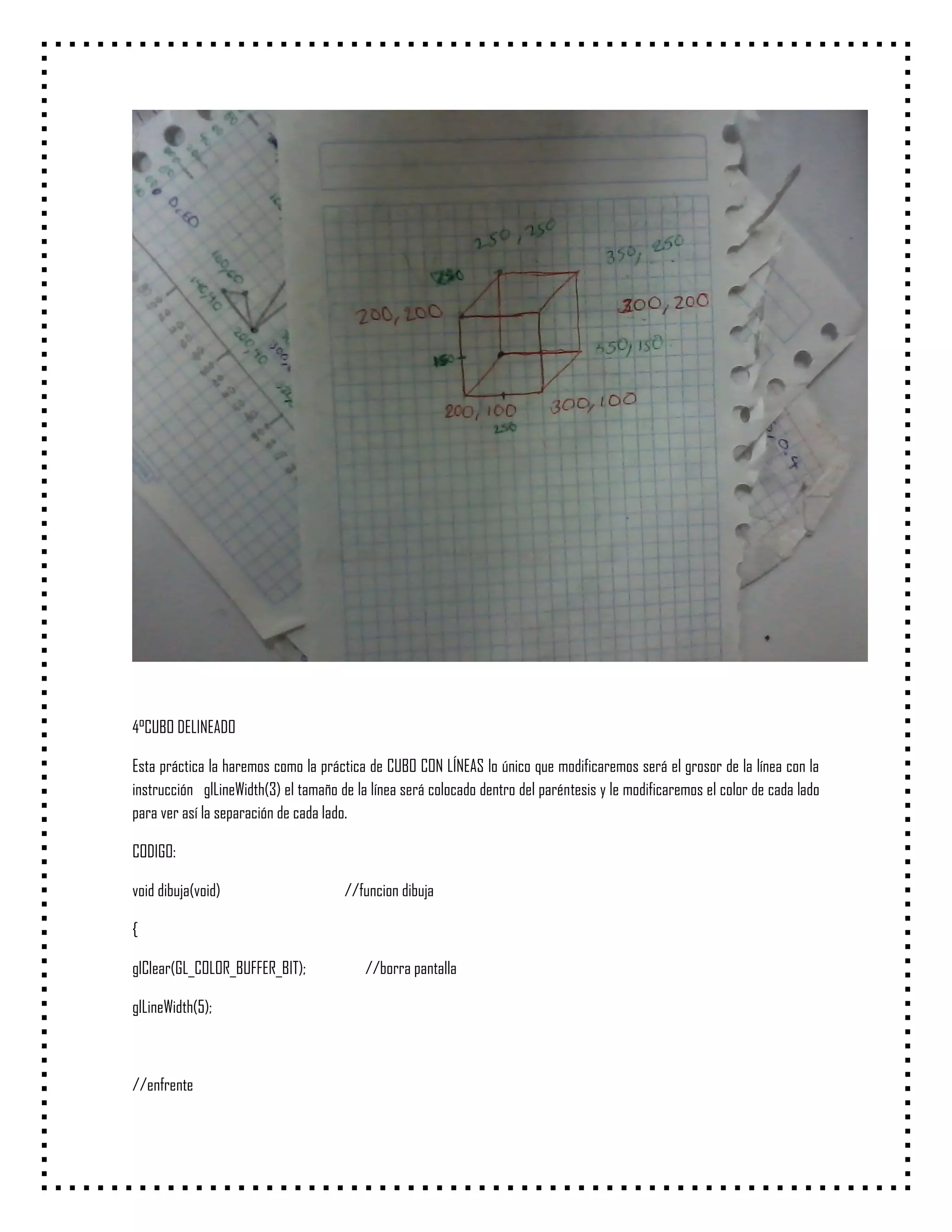

4°CUBO DELINEADO Esta práctica la haremos como la práctica de CUBO CON LÍNEAS lo único que modificaremos será el grosor de la línea con la instrucción glLineWidth(3) el tamaño de la línea será colocado dentro del paréntesis y le modificaremos el color de cada lado para ver así la separación de cada lado. CODIGO: void dibuja(void) //funcion dibuja { glClear(GL_COLOR_BUFFER_BIT); //borra pantalla glLineWidth(5); //enfrente

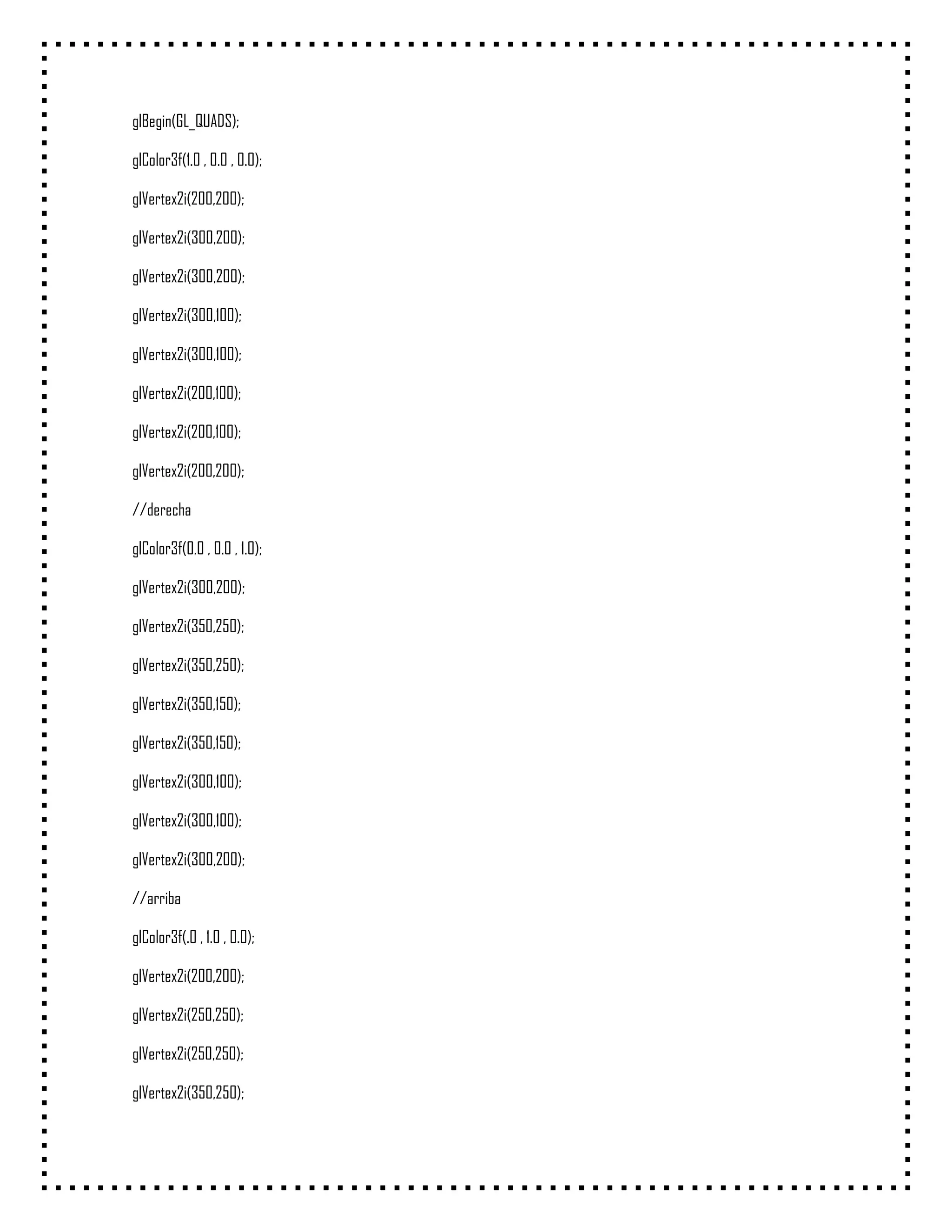

glBegin(GL_QUADS); glColor3f(1.0 , 0.0 , 0.0); glVertex2i(200,200); glVertex2i(300,200); glVertex2i(300,200); glVertex2i(300,100); glVertex2i(300,100); glVertex2i(200,100); glVertex2i(200,100); glVertex2i(200,200); //derecha glColor3f(0.0 , 0.0 , 1.0); glVertex2i(300,200); glVertex2i(350,250); glVertex2i(350,250); glVertex2i(350,150); glVertex2i(350,150); glVertex2i(300,100); glVertex2i(300,100); glVertex2i(300,200); //arriba glColor3f(.0 , 1.0 , 0.0); glVertex2i(200,200); glVertex2i(250,250); glVertex2i(250,250); glVertex2i(350,250);

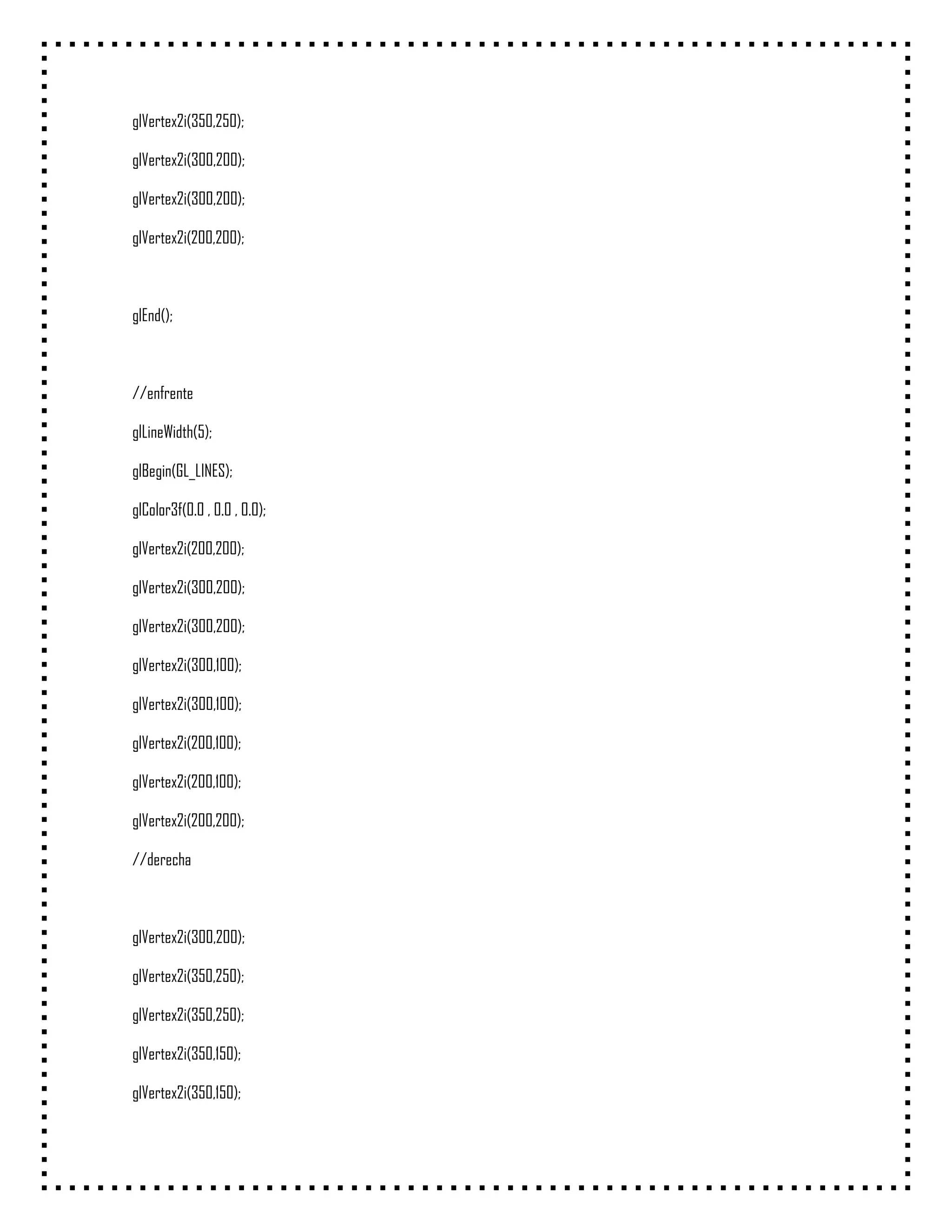

glVertex2i(350,250); glVertex2i(300,200); glVertex2i(300,200); glVertex2i(200,200); glEnd(); //enfrente glLineWidth(5); glBegin(GL_LINES); glColor3f(0.0 , 0.0 , 0.0); glVertex2i(200,200); glVertex2i(300,200); glVertex2i(300,200); glVertex2i(300,100); glVertex2i(300,100); glVertex2i(200,100); glVertex2i(200,100); glVertex2i(200,200); //derecha glVertex2i(300,200); glVertex2i(350,250); glVertex2i(350,250); glVertex2i(350,150); glVertex2i(350,150);

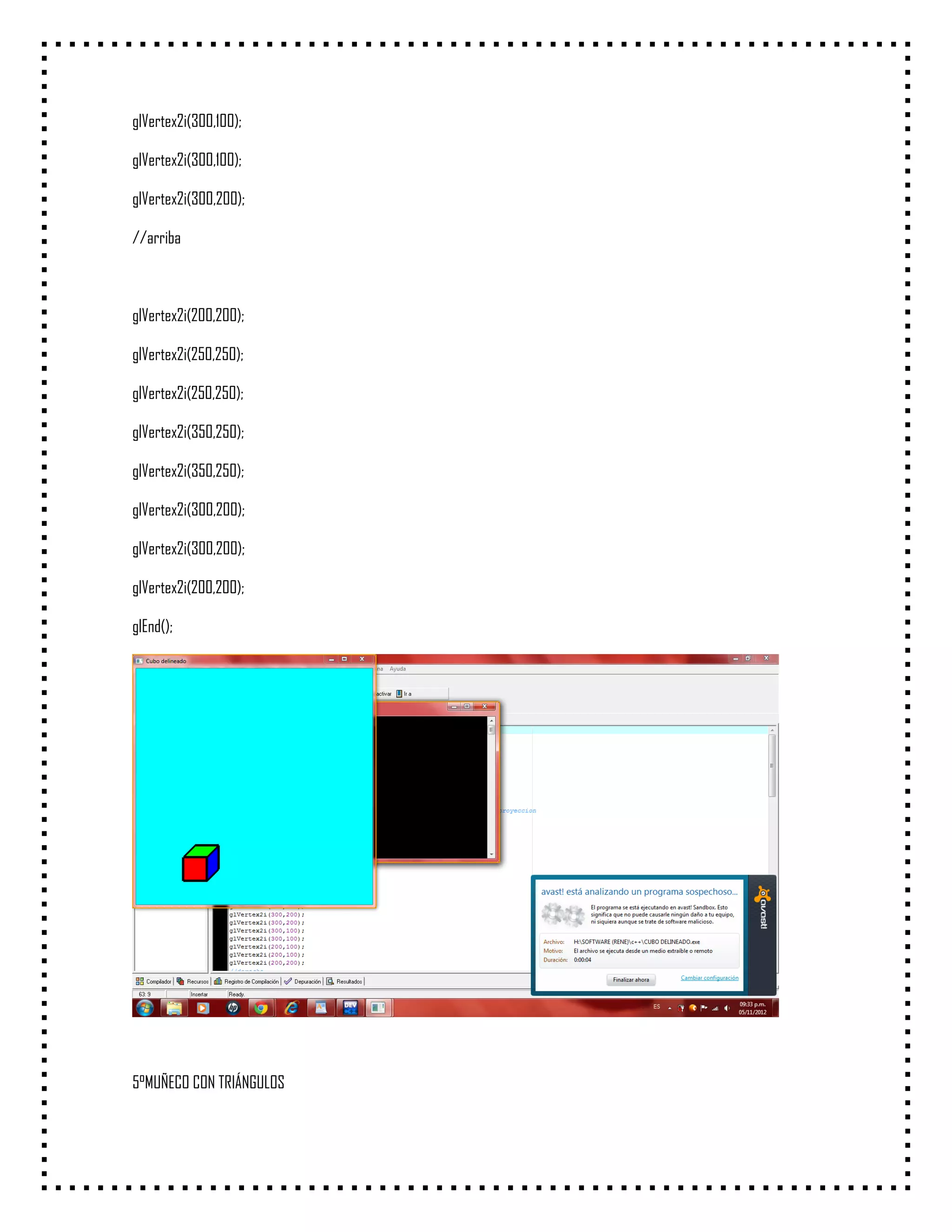

glVertex2i(300,100); glVertex2i(300,100); glVertex2i(300,200); //arriba glVertex2i(200,200); glVertex2i(250,250); glVertex2i(250,250); glVertex2i(350,250); glVertex2i(350,250); glVertex2i(300,200); glVertex2i(300,200); glVertex2i(200,200); glEnd(); 5°MUÑECO CON TRIÁNGULOS

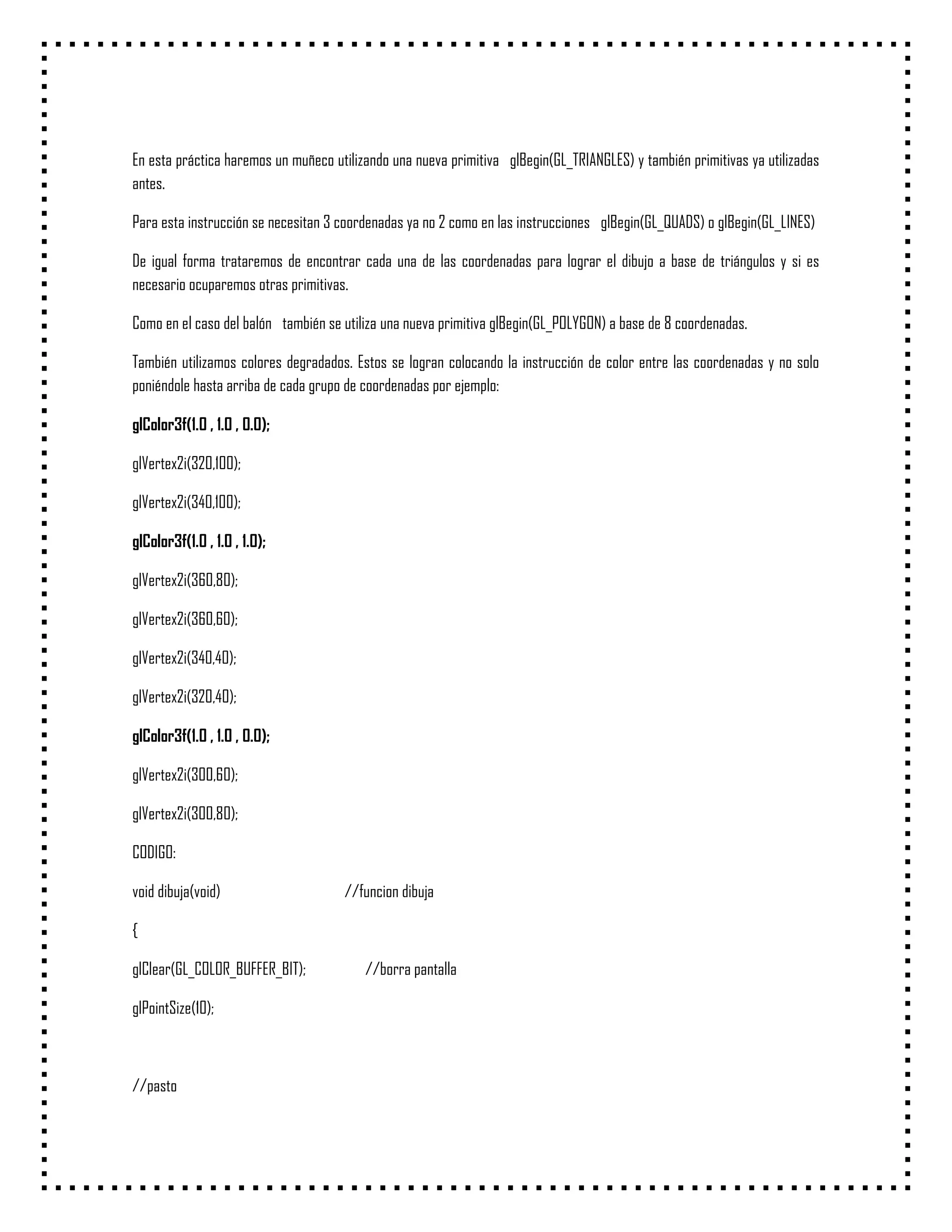

En esta práctica haremos un muñeco utilizando una nueva primitiva glBegin(GL_TRIANGLES) y también primitivas ya utilizadas antes. Para esta instrucción se necesitan 3 coordenadas ya no 2 como en las instrucciones glBegin(GL_QUADS) o glBegin(GL_LINES) De igual forma trataremos de encontrar cada una de las coordenadas para lograr el dibujo a base de triángulos y si es necesario ocuparemos otras primitivas. Como en el caso del balón también se utiliza una nueva primitiva glBegin(GL_POLYGON) a base de 8 coordenadas. También utilizamos colores degradados. Estos se logran colocando la instrucción de color entre las coordenadas y no solo poniéndole hasta arriba de cada grupo de coordenadas por ejemplo: glColor3f(1.0 , 1.0 , 0.0); glVertex2i(320,100); glVertex2i(340,100); glColor3f(1.0 , 1.0 , 1.0); glVertex2i(360,80); glVertex2i(360,60); glVertex2i(340,40); glVertex2i(320,40); glColor3f(1.0 , 1.0 , 0.0); glVertex2i(300,60); glVertex2i(300,80); CODIGO: void dibuja(void) //funcion dibuja { glClear(GL_COLOR_BUFFER_BIT); //borra pantalla glPointSize(10); //pasto

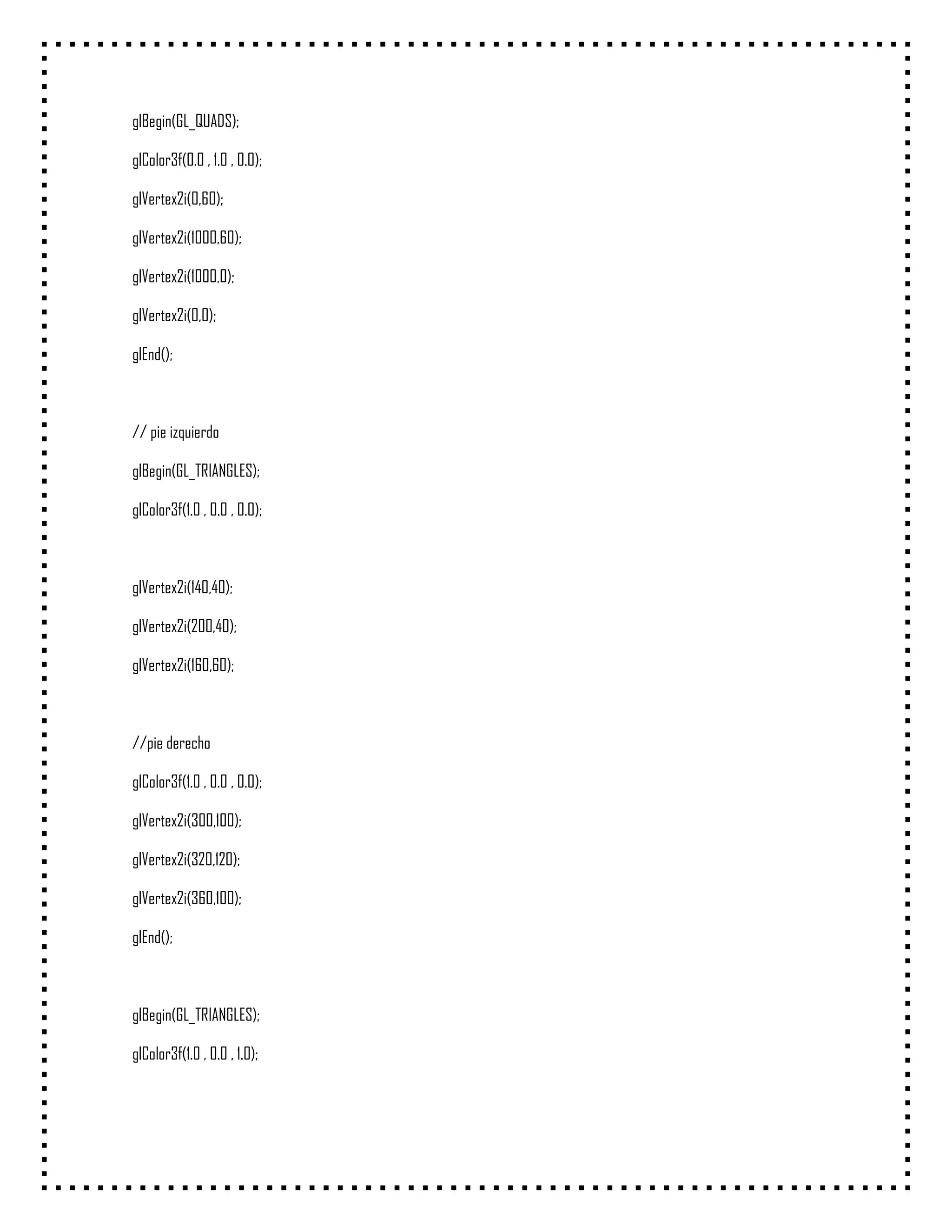

glBegin(GL_QUADS); glColor3f(0.0 , 1.0 , 0.0); glVertex2i(0,60); glVertex2i(1000,60); glVertex2i(1000,0); glVertex2i(0,0); glEnd(); // pie izquierdo glBegin(GL_TRIANGLES); glColor3f(1.0 , 0.0 , 0.0); glVertex2i(140,40); glVertex2i(200,40); glVertex2i(160,60); //pie derecho glColor3f(1.0 , 0.0 , 0.0); glVertex2i(300,100); glVertex2i(320,120); glVertex2i(360,100); glEnd(); glBegin(GL_TRIANGLES); glColor3f(1.0 , 0.0 , 1.0);

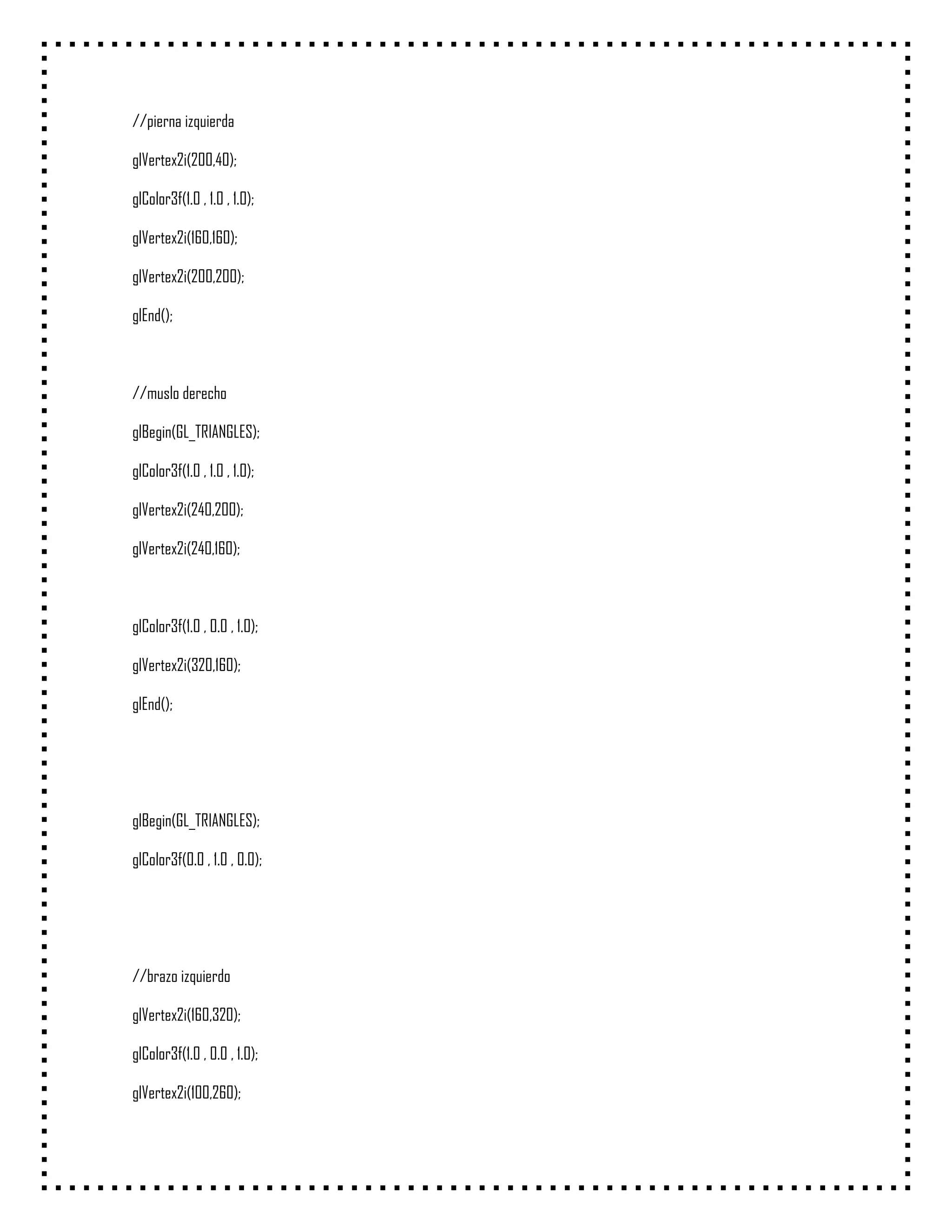

//pierna izquierda glVertex2i(200,40); glColor3f(1.0 , 1.0 , 1.0); glVertex2i(160,160); glVertex2i(200,200); glEnd(); //muslo derecho glBegin(GL_TRIANGLES); glColor3f(1.0 , 1.0 , 1.0); glVertex2i(240,200); glVertex2i(240,160); glColor3f(1.0 , 0.0 , 1.0); glVertex2i(320,160); glEnd(); glBegin(GL_TRIANGLES); glColor3f(0.0 , 1.0 , 0.0); //brazo izquierdo glVertex2i(160,320); glColor3f(1.0 , 0.0 , 1.0); glVertex2i(100,260);

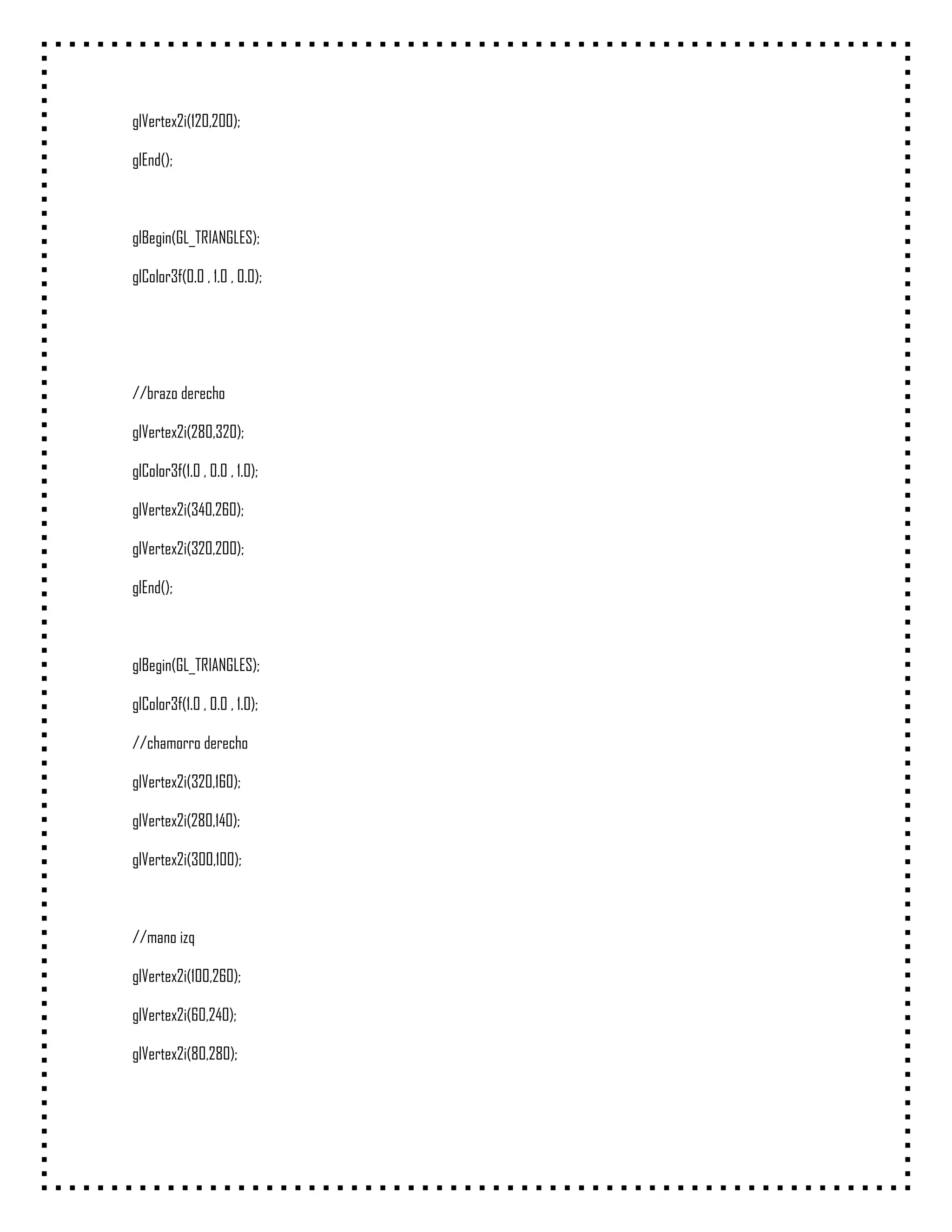

glVertex2i(120,200); glEnd(); glBegin(GL_TRIANGLES); glColor3f(0.0 , 1.0 , 0.0); //brazo derecho glVertex2i(280,320); glColor3f(1.0 , 0.0 , 1.0); glVertex2i(340,260); glVertex2i(320,200); glEnd(); glBegin(GL_TRIANGLES); glColor3f(1.0 , 0.0 , 1.0); //chamorro derecho glVertex2i(320,160); glVertex2i(280,140); glVertex2i(300,100); //mano izq glVertex2i(100,260); glVertex2i(60,240); glVertex2i(80,280);

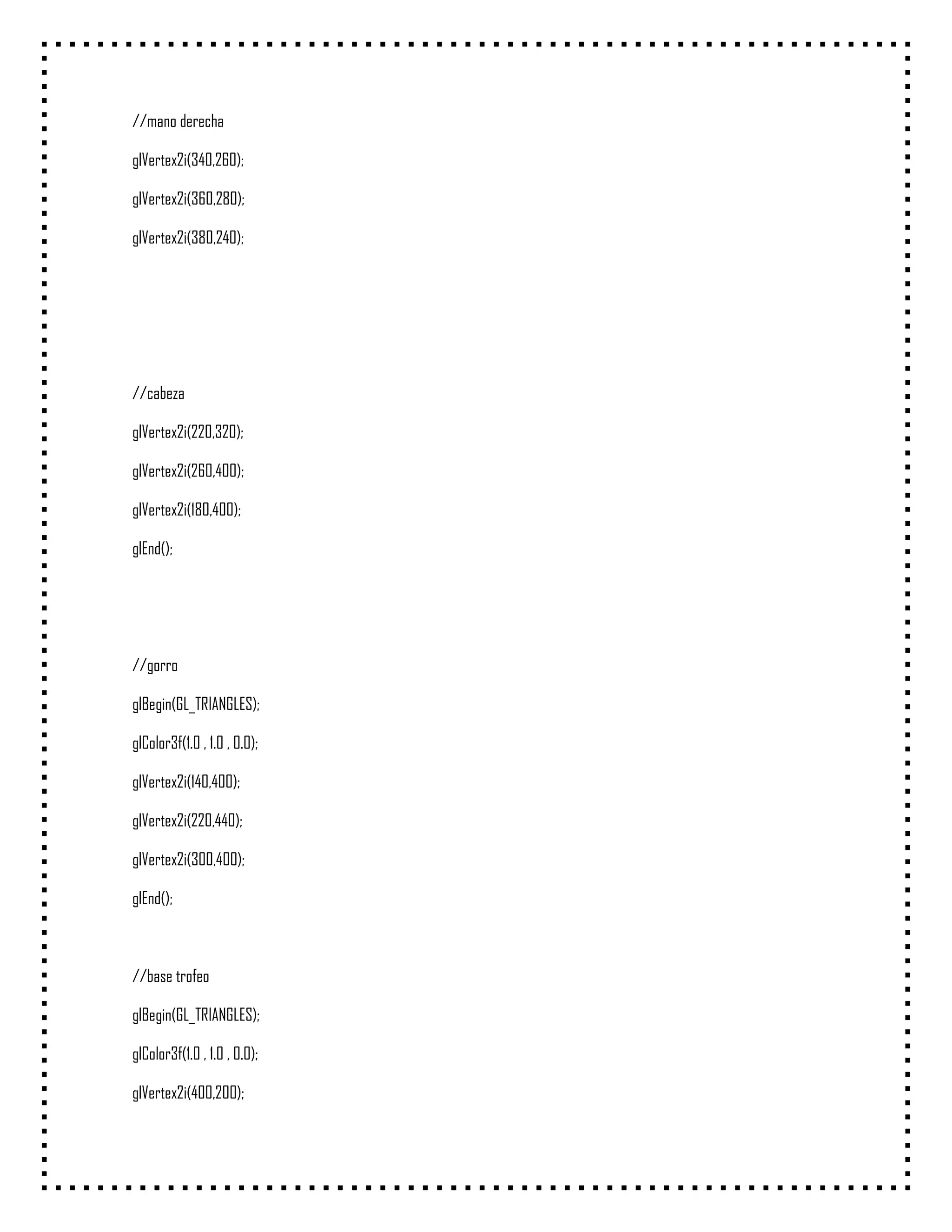

//mano derecha glVertex2i(340,260); glVertex2i(360,280); glVertex2i(380,240); //cabeza glVertex2i(220,320); glVertex2i(260,400); glVertex2i(180,400); glEnd(); //gorro glBegin(GL_TRIANGLES); glColor3f(1.0 , 1.0 , 0.0); glVertex2i(140,400); glVertex2i(220,440); glVertex2i(300,400); glEnd(); //base trofeo glBegin(GL_TRIANGLES); glColor3f(1.0 , 1.0 , 0.0); glVertex2i(400,200);

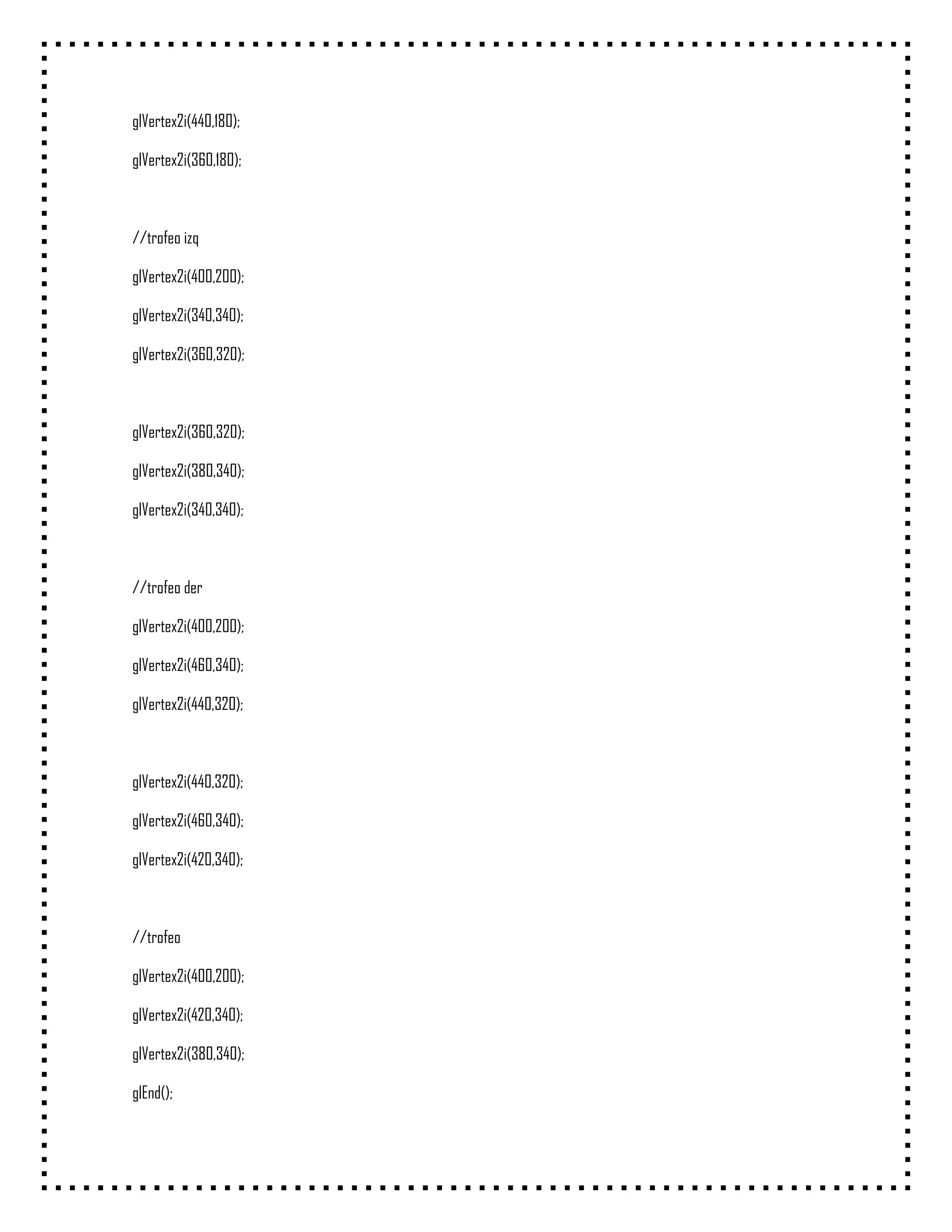

glVertex2i(440,180); glVertex2i(360,180); //trofeo izq glVertex2i(400,200); glVertex2i(340,340); glVertex2i(360,320); glVertex2i(360,320); glVertex2i(380,340); glVertex2i(340,340); //trofeo der glVertex2i(400,200); glVertex2i(460,340); glVertex2i(440,320); glVertex2i(440,320); glVertex2i(460,340); glVertex2i(420,340); //trofeo glVertex2i(400,200); glVertex2i(420,340); glVertex2i(380,340); glEnd();

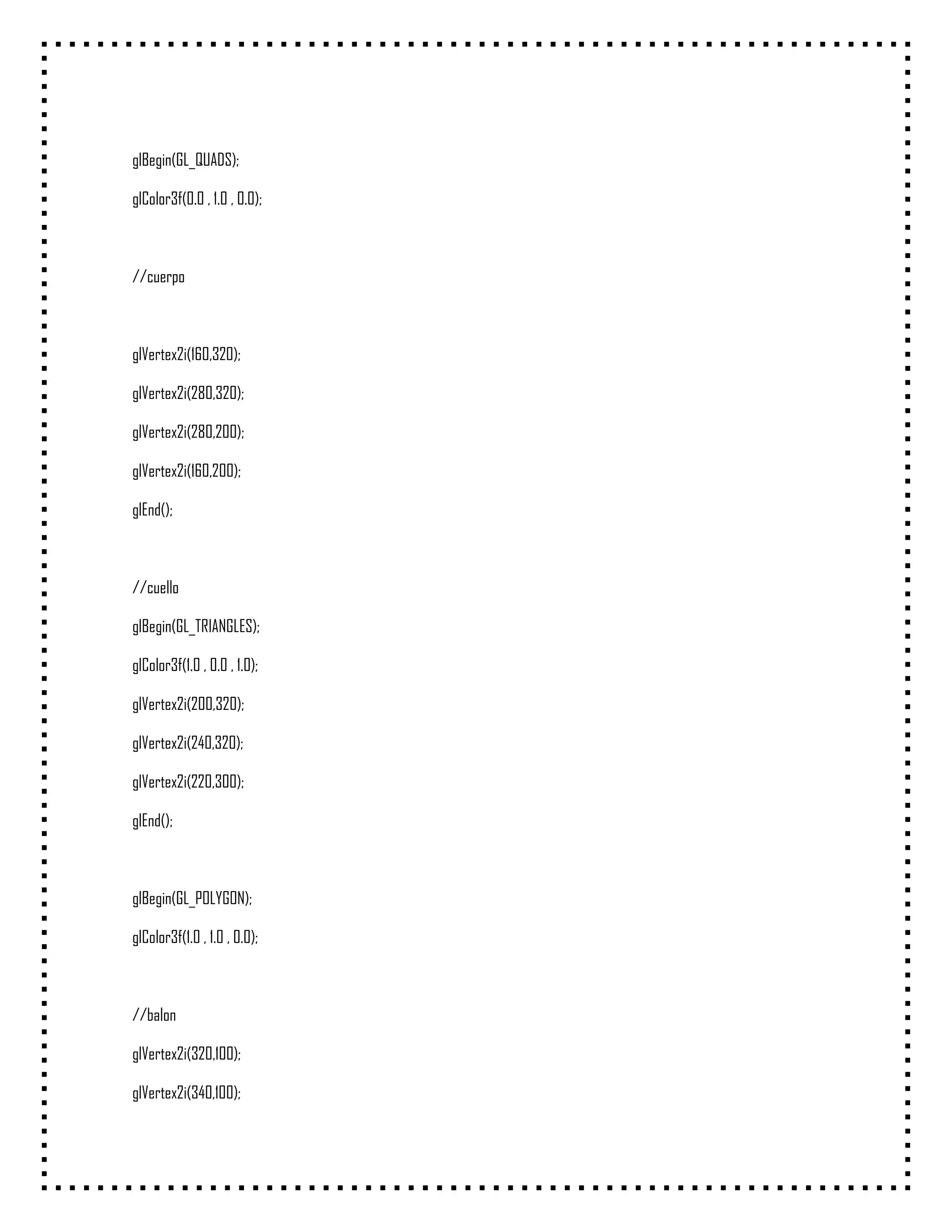

glBegin(GL_QUADS); glColor3f(0.0 , 1.0 , 0.0); //cuerpo glVertex2i(160,320); glVertex2i(280,320); glVertex2i(280,200); glVertex2i(160,200); glEnd(); //cuello glBegin(GL_TRIANGLES); glColor3f(1.0 , 0.0 , 1.0); glVertex2i(200,320); glVertex2i(240,320); glVertex2i(220,300); glEnd(); glBegin(GL_POLYGON); glColor3f(1.0 , 1.0 , 0.0); //balon glVertex2i(320,100); glVertex2i(340,100);

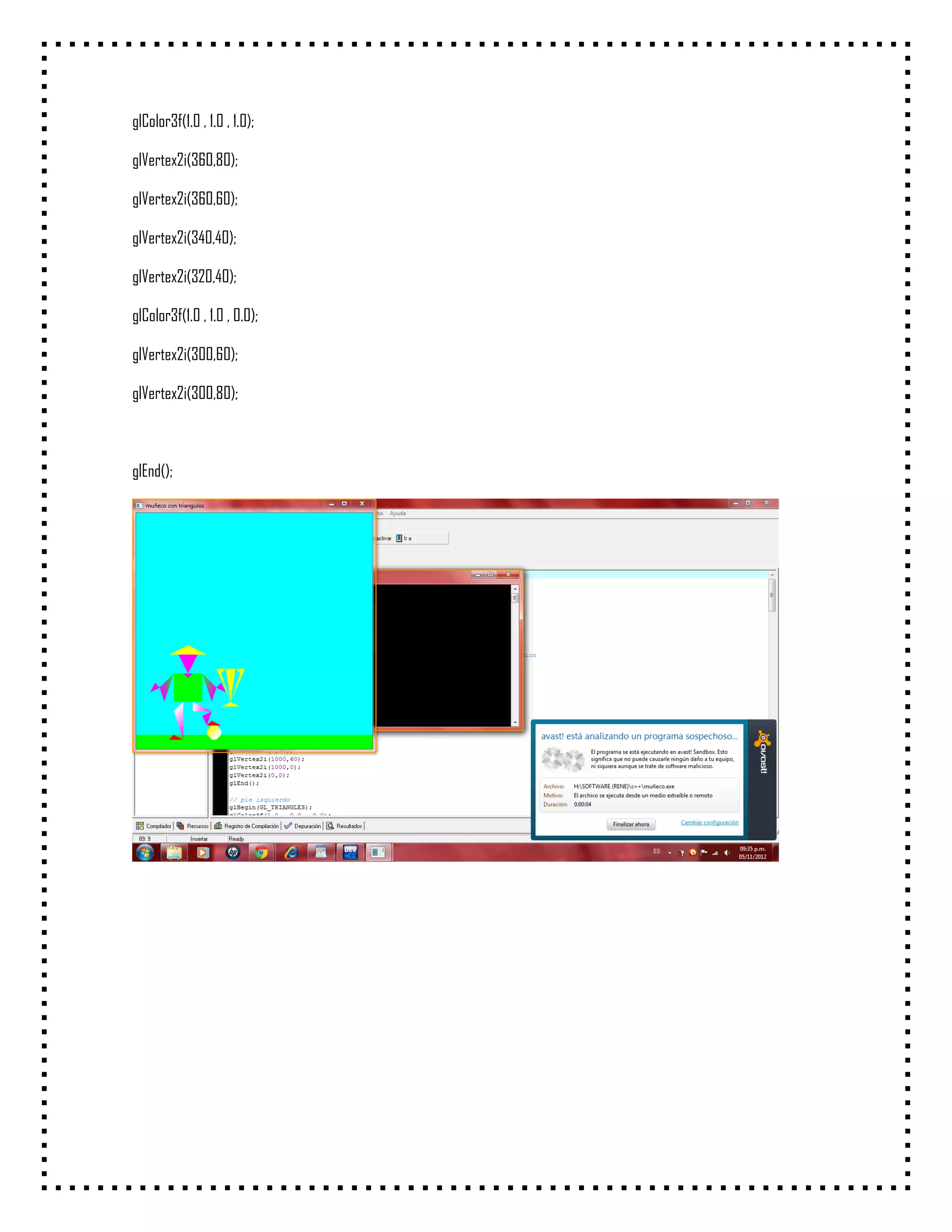

glColor3f(1.0 , 1.0 , 1.0); glVertex2i(360,80); glVertex2i(360,60); glVertex2i(340,40); glVertex2i(320,40); glColor3f(1.0 , 1.0 , 0.0); glVertex2i(300,60); glVertex2i(300,80); glEnd();

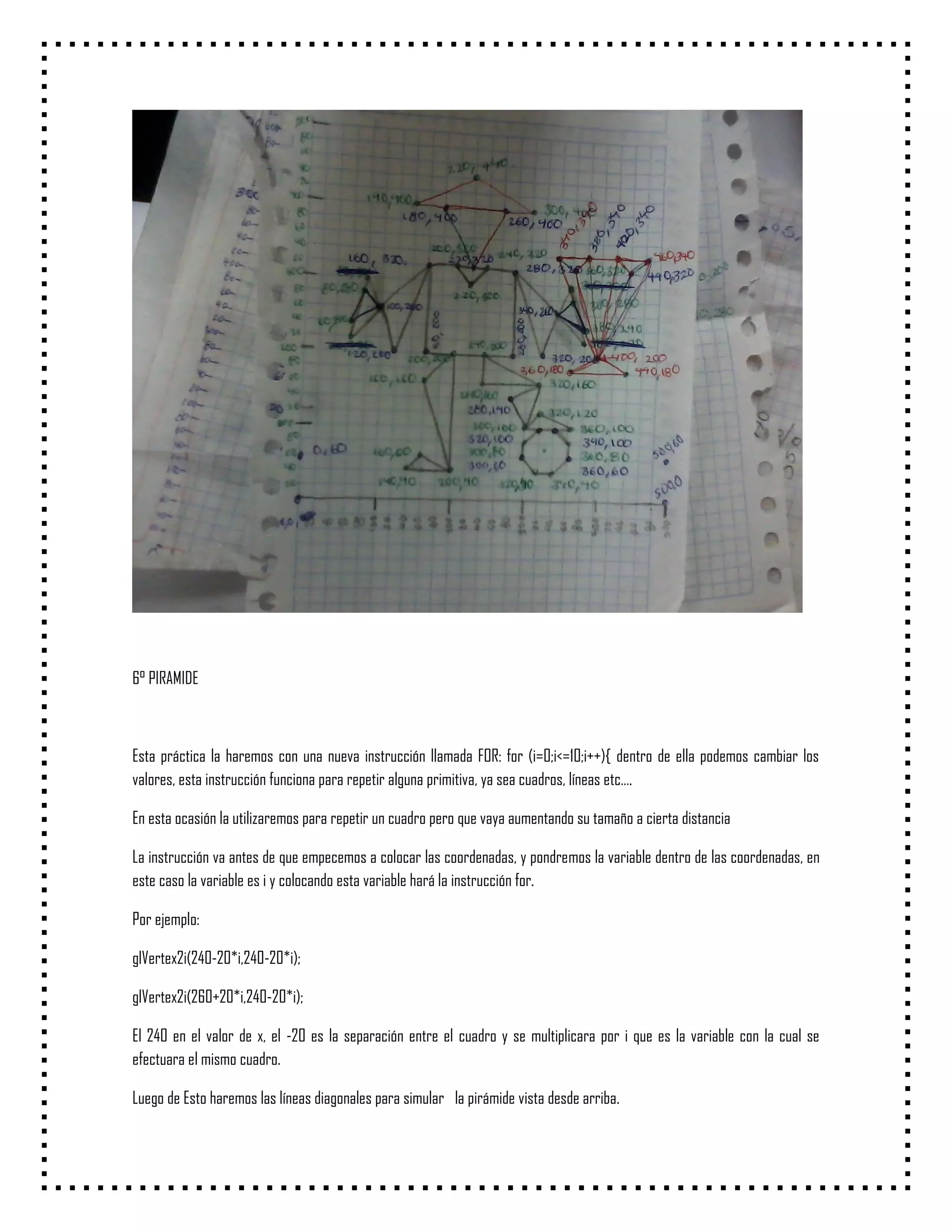

6° PIRAMIDE Esta práctica la haremos con una nueva instrucción llamada FOR: for (i=0;i<=10;i++){ dentro de ella podemos cambiar los valores, esta instrucción funciona para repetir alguna primitiva, ya sea cuadros, líneas etc…. En esta ocasión la utilizaremos para repetir un cuadro pero que vaya aumentando su tamaño a cierta distancia La instrucción va antes de que empecemos a colocar las coordenadas, y pondremos la variable dentro de las coordenadas, en este caso la variable es i y colocando esta variable hará la instrucción for. Por ejemplo: glVertex2i(240-20*i,240-20*i); glVertex2i(260+20*i,240-20*i); El 240 en el valor de x, el -20 es la separación entre el cuadro y se multiplicara por i que es la variable con la cual se efectuara el mismo cuadro. Luego de Esto haremos las líneas diagonales para simular la pirámide vista desde arriba.

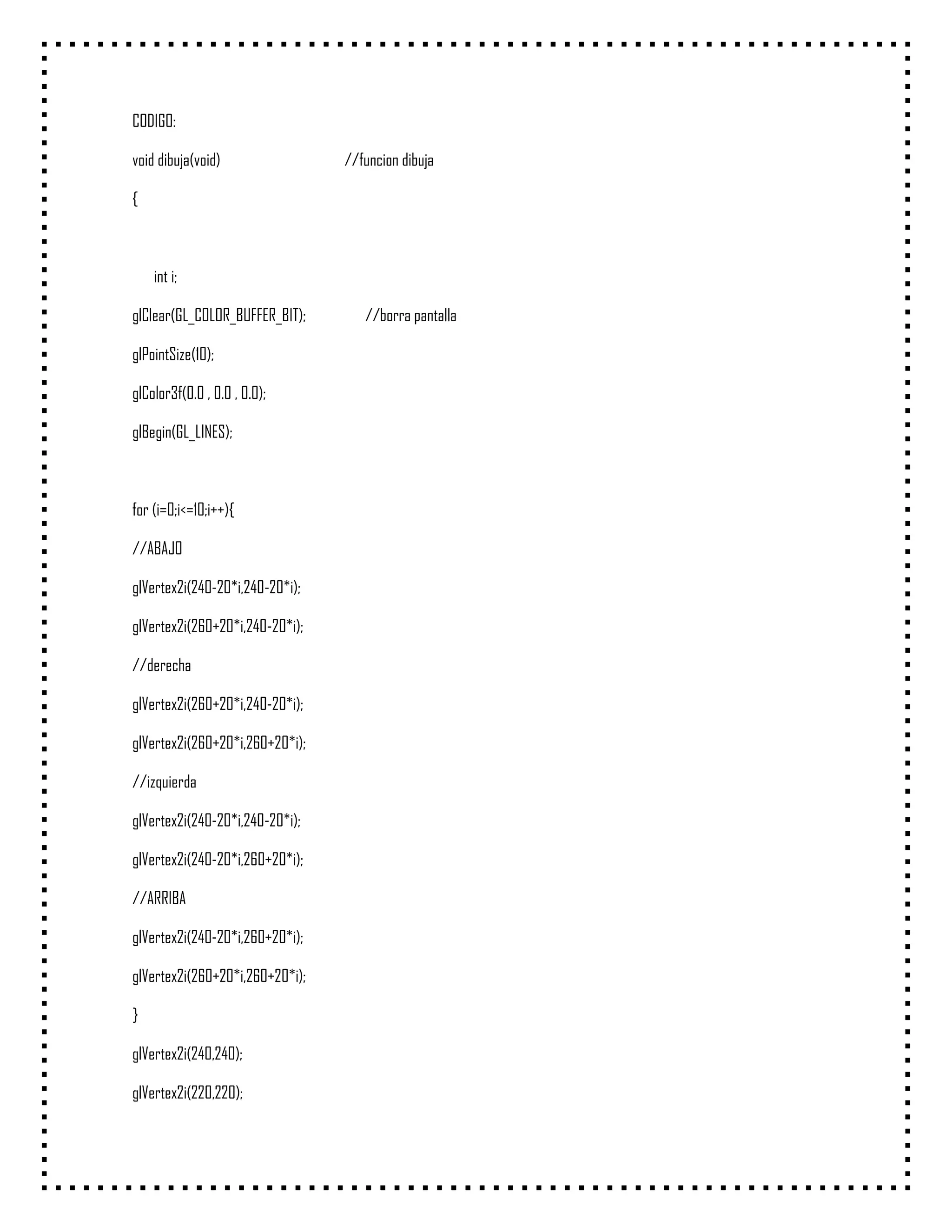

CODIGO: void dibuja(void) //funcion dibuja { int i; glClear(GL_COLOR_BUFFER_BIT); //borra pantalla glPointSize(10); glColor3f(0.0 , 0.0 , 0.0); glBegin(GL_LINES); for (i=0;i<=10;i++){ //ABAJO glVertex2i(240-20*i,240-20*i); glVertex2i(260+20*i,240-20*i); //derecha glVertex2i(260+20*i,240-20*i); glVertex2i(260+20*i,260+20*i); //izquierda glVertex2i(240-20*i,240-20*i); glVertex2i(240-20*i,260+20*i); //ARRIBA glVertex2i(240-20*i,260+20*i); glVertex2i(260+20*i,260+20*i); } glVertex2i(240,240); glVertex2i(220,220);

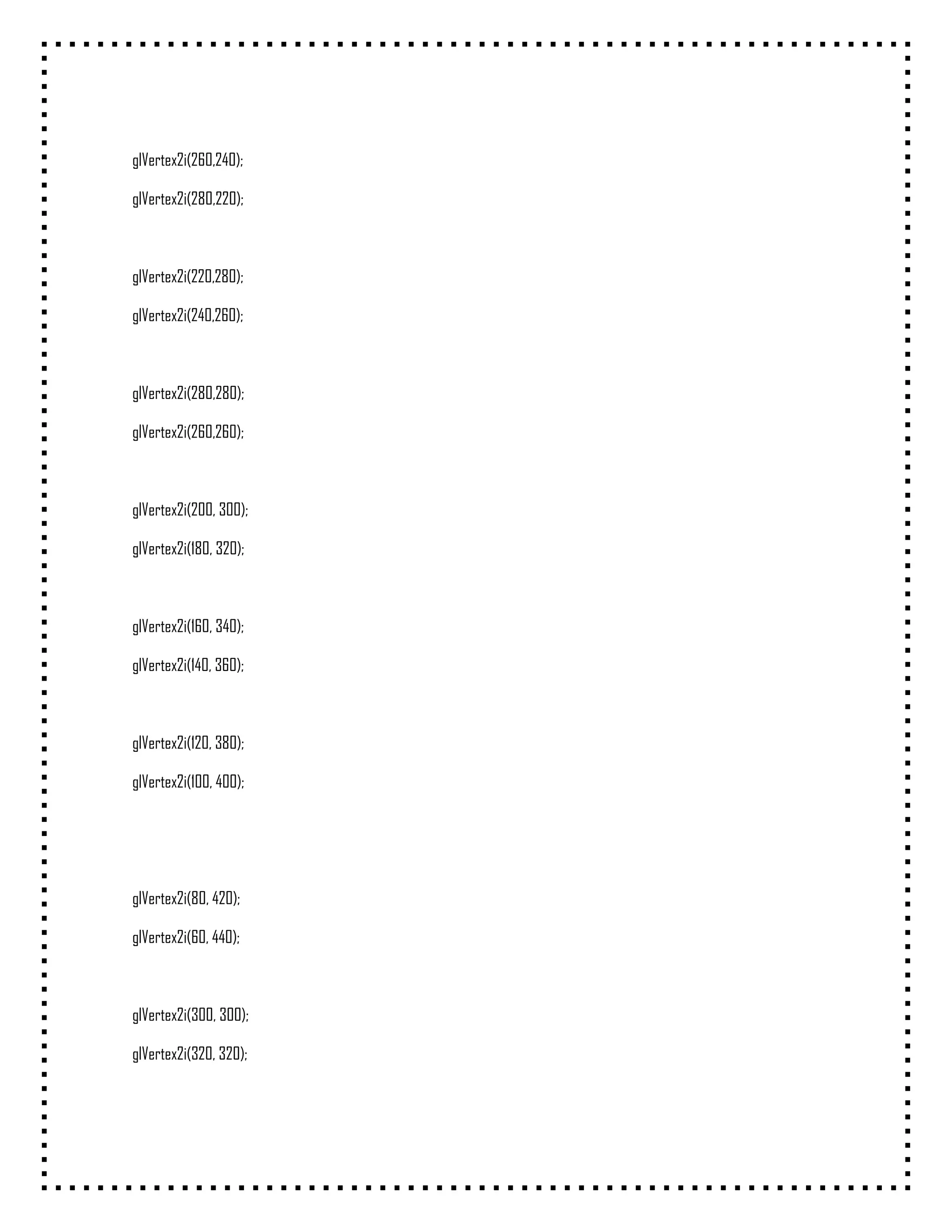

glVertex2i(260,240); glVertex2i(280,220); glVertex2i(220,280); glVertex2i(240,260); glVertex2i(280,280); glVertex2i(260,260); glVertex2i(200, 300); glVertex2i(180, 320); glVertex2i(160, 340); glVertex2i(140, 360); glVertex2i(120, 380); glVertex2i(100, 400); glVertex2i(80, 420); glVertex2i(60, 440); glVertex2i(300, 300); glVertex2i(320, 320);

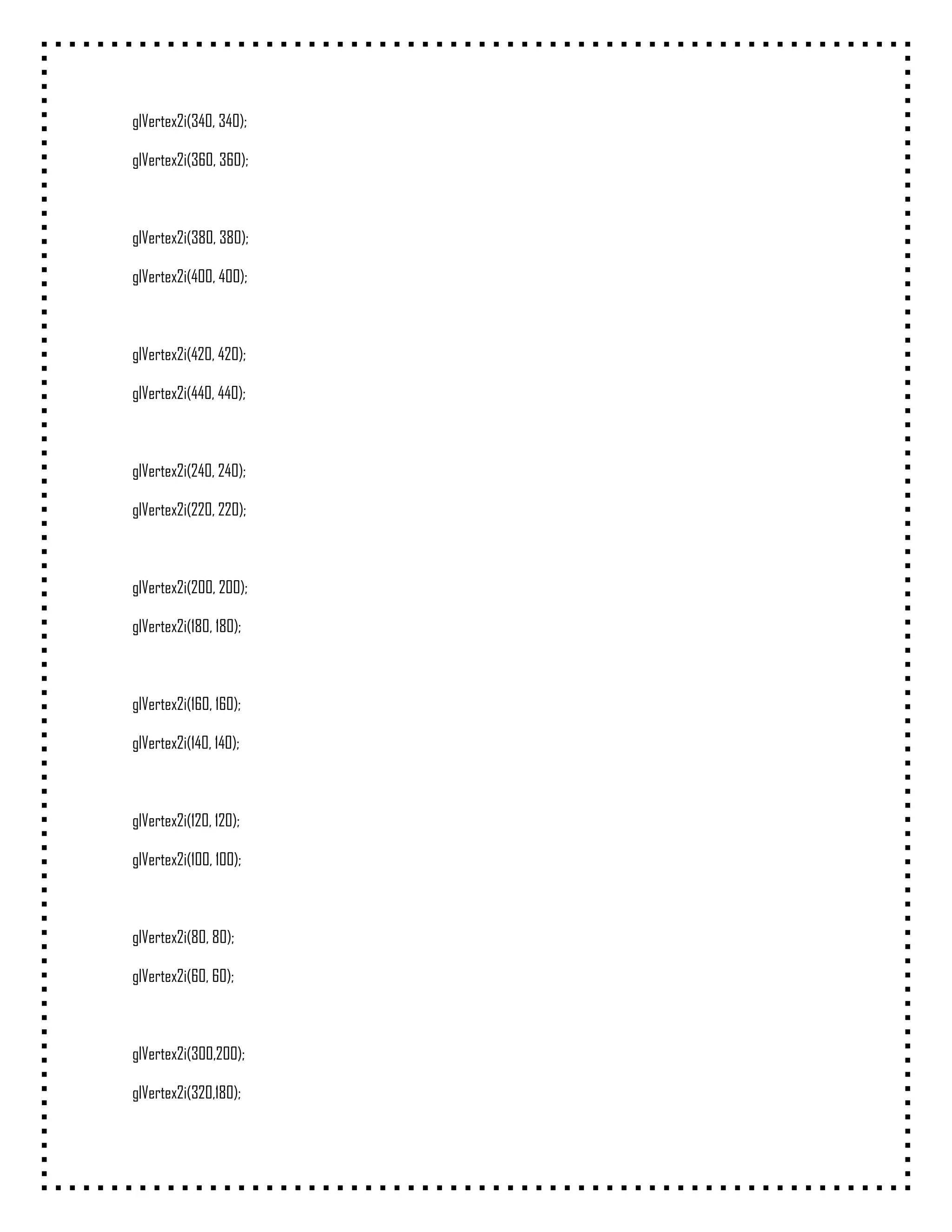

glVertex2i(340, 340); glVertex2i(360, 360); glVertex2i(380, 380); glVertex2i(400, 400); glVertex2i(420, 420); glVertex2i(440, 440); glVertex2i(240, 240); glVertex2i(220, 220); glVertex2i(200, 200); glVertex2i(180, 180); glVertex2i(160, 160); glVertex2i(140, 140); glVertex2i(120, 120); glVertex2i(100, 100); glVertex2i(80, 80); glVertex2i(60, 60); glVertex2i(300,200); glVertex2i(320,180);

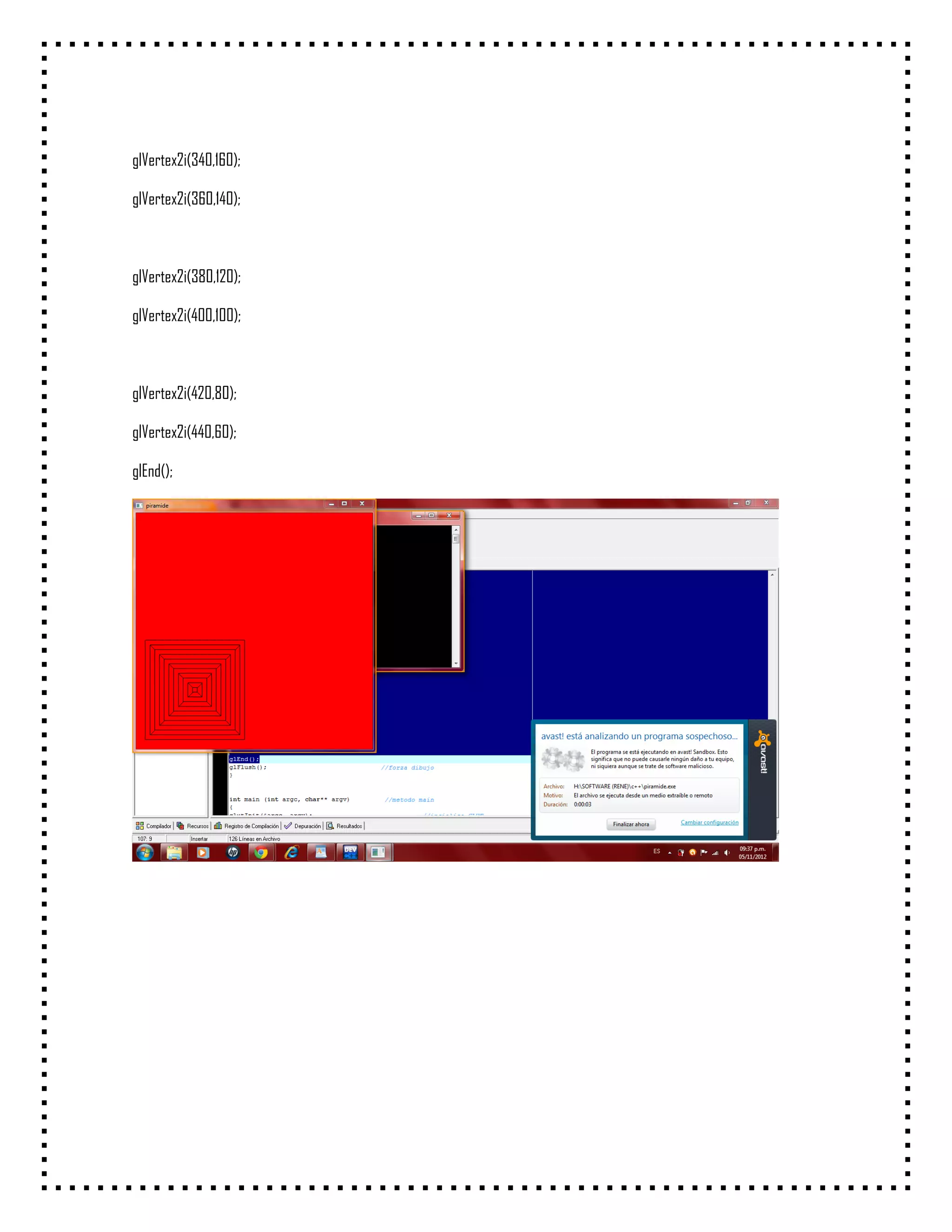

glVertex2i(340,160); glVertex2i(360,140); glVertex2i(380,120); glVertex2i(400,100); glVertex2i(420,80); glVertex2i(440,60); glEnd();

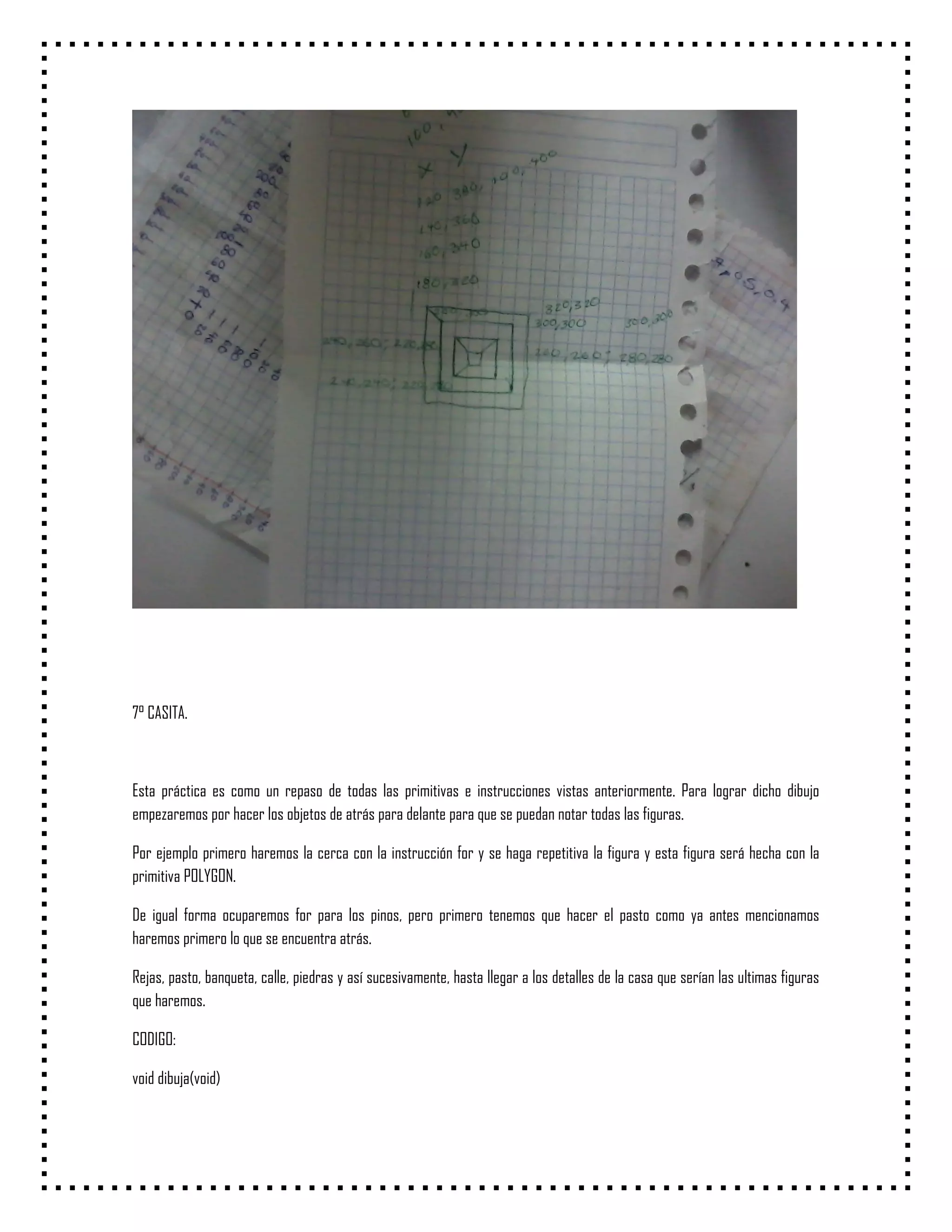

7° CASITA. Esta práctica es como un repaso de todas las primitivas e instrucciones vistas anteriormente. Para lograr dicho dibujo empezaremos por hacer los objetos de atrás para delante para que se puedan notar todas las figuras. Por ejemplo primero haremos la cerca con la instrucción for y se haga repetitiva la figura y esta figura será hecha con la primitiva POLYGON. De igual forma ocuparemos for para los pinos, pero primero tenemos que hacer el pasto como ya antes mencionamos haremos primero lo que se encuentra atrás. Rejas, pasto, banqueta, calle, piedras y así sucesivamente, hasta llegar a los detalles de la casa que serían las ultimas figuras que haremos. CODIGO: void dibuja(void)

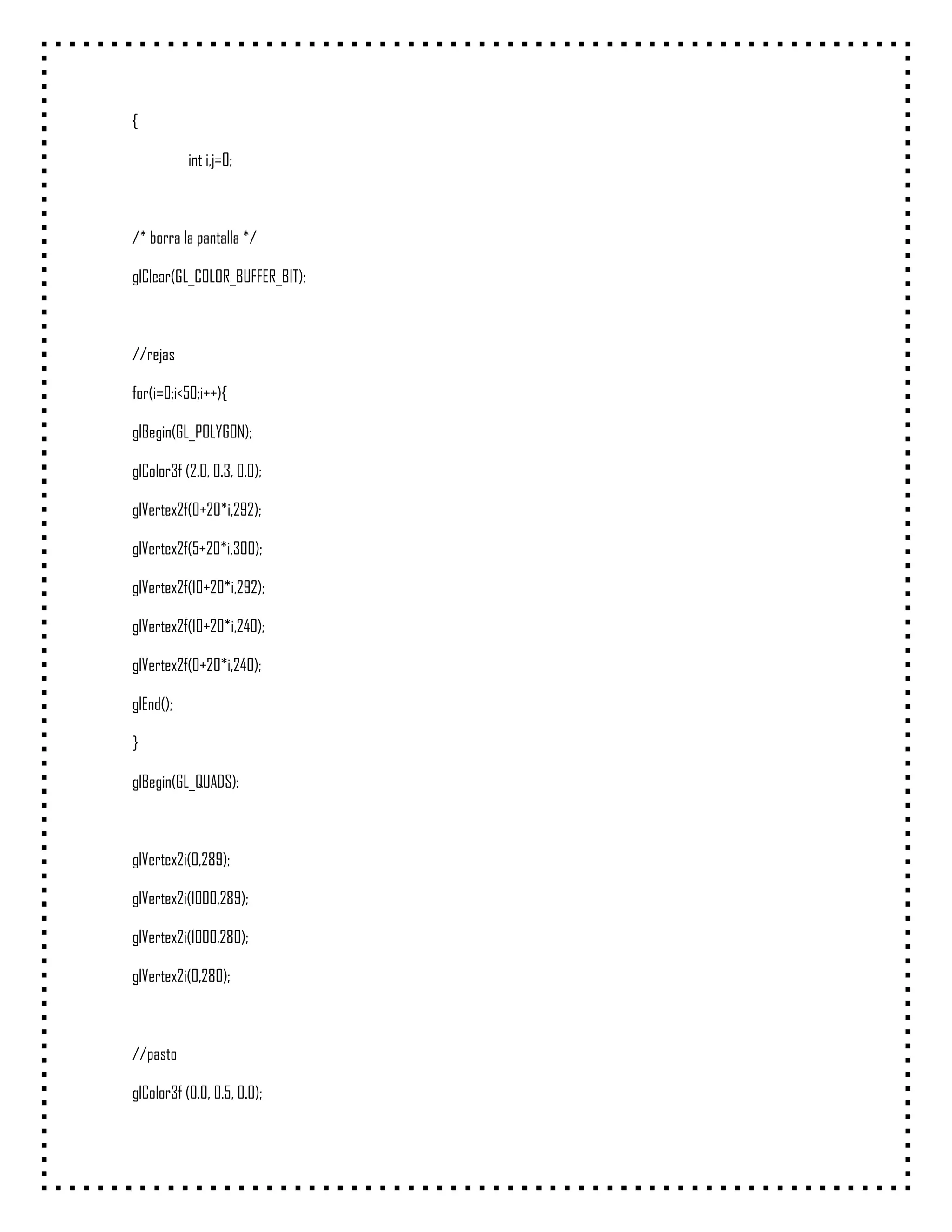

{ int i,j=0; /* borra la pantalla */ glClear(GL_COLOR_BUFFER_BIT); //rejas for(i=0;i<50;i++){ glBegin(GL_POLYGON); glColor3f (2.0, 0.3, 0.0); glVertex2f(0+20*i,292); glVertex2f(5+20*i,300); glVertex2f(10+20*i,292); glVertex2f(10+20*i,240); glVertex2f(0+20*i,240); glEnd(); } glBegin(GL_QUADS); glVertex2i(0,289); glVertex2i(1000,289); glVertex2i(1000,280); glVertex2i(0,280); //pasto glColor3f (0.0, 0.5, 0.0);

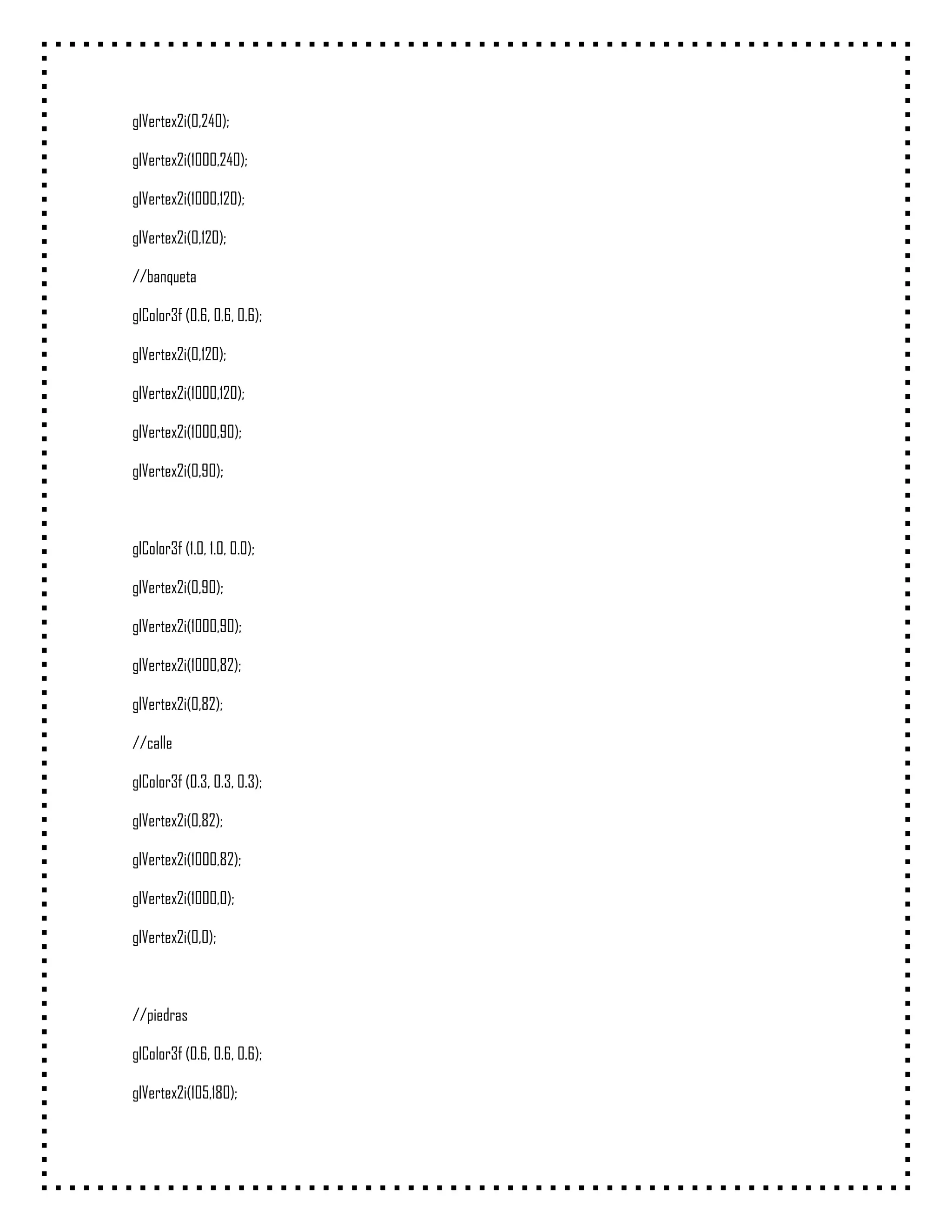

glVertex2i(0,240); glVertex2i(1000,240); glVertex2i(1000,120); glVertex2i(0,120); //banqueta glColor3f (0.6, 0.6, 0.6); glVertex2i(0,120); glVertex2i(1000,120); glVertex2i(1000,90); glVertex2i(0,90); glColor3f (1.0, 1.0, 0.0); glVertex2i(0,90); glVertex2i(1000,90); glVertex2i(1000,82); glVertex2i(0,82); //calle glColor3f (0.3, 0.3, 0.3); glVertex2i(0,82); glVertex2i(1000,82); glVertex2i(1000,0); glVertex2i(0,0); //piedras glColor3f (0.6, 0.6, 0.6); glVertex2i(105,180);

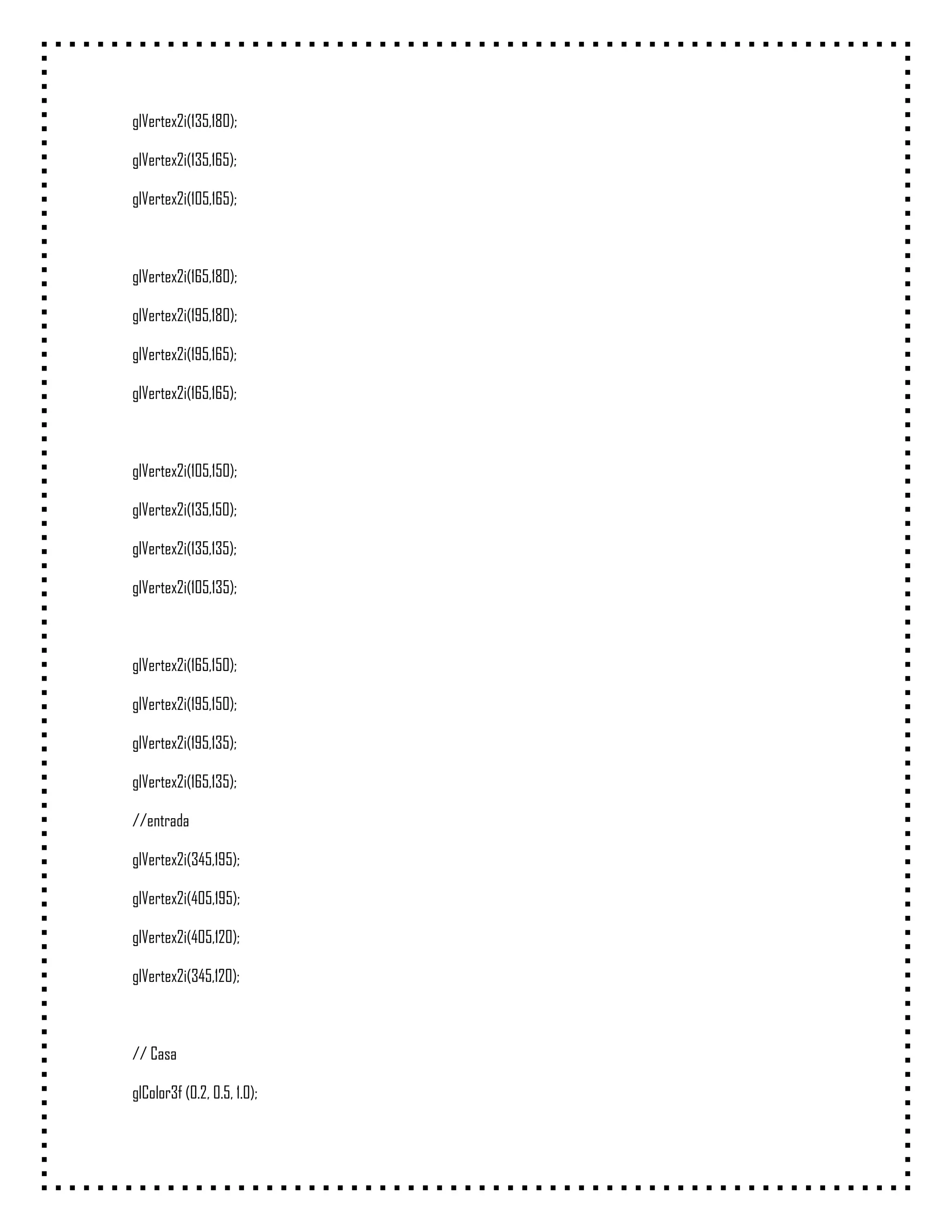

glVertex2i(135,180); glVertex2i(135,165); glVertex2i(105,165); glVertex2i(165,180); glVertex2i(195,180); glVertex2i(195,165); glVertex2i(165,165); glVertex2i(105,150); glVertex2i(135,150); glVertex2i(135,135); glVertex2i(105,135); glVertex2i(165,150); glVertex2i(195,150); glVertex2i(195,135); glVertex2i(165,135); //entrada glVertex2i(345,195); glVertex2i(405,195); glVertex2i(405,120); glVertex2i(345,120); // Casa glColor3f (0.2, 0.5, 1.0);

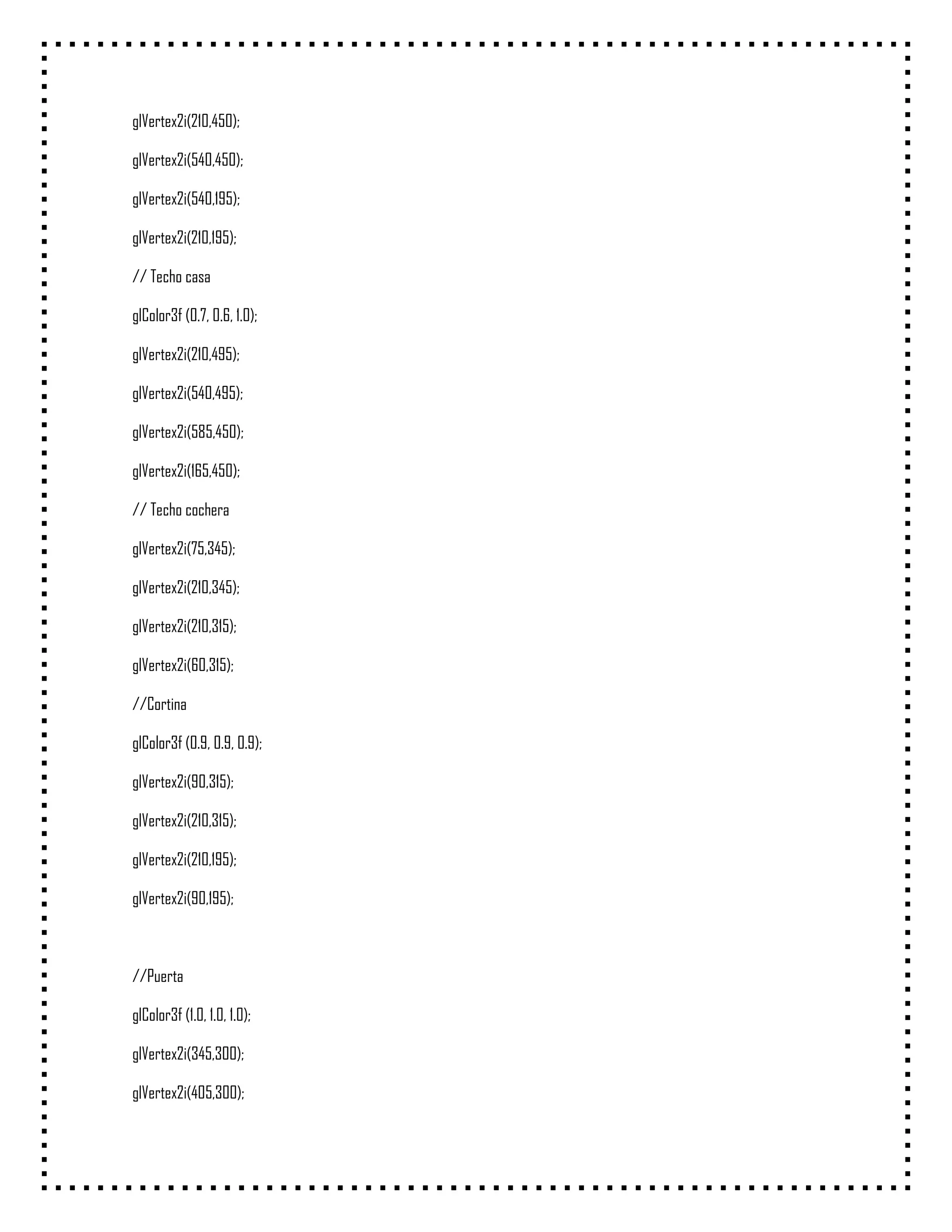

glVertex2i(210,450); glVertex2i(540,450); glVertex2i(540,195); glVertex2i(210,195); // Techo casa glColor3f (0.7, 0.6, 1.0); glVertex2i(210,495); glVertex2i(540,495); glVertex2i(585,450); glVertex2i(165,450); // Techo cochera glVertex2i(75,345); glVertex2i(210,345); glVertex2i(210,315); glVertex2i(60,315); //Cortina glColor3f (0.9, 0.9, 0.9); glVertex2i(90,315); glVertex2i(210,315); glVertex2i(210,195); glVertex2i(90,195); //Puerta glColor3f (1.0, 1.0, 1.0); glVertex2i(345,300); glVertex2i(405,300);

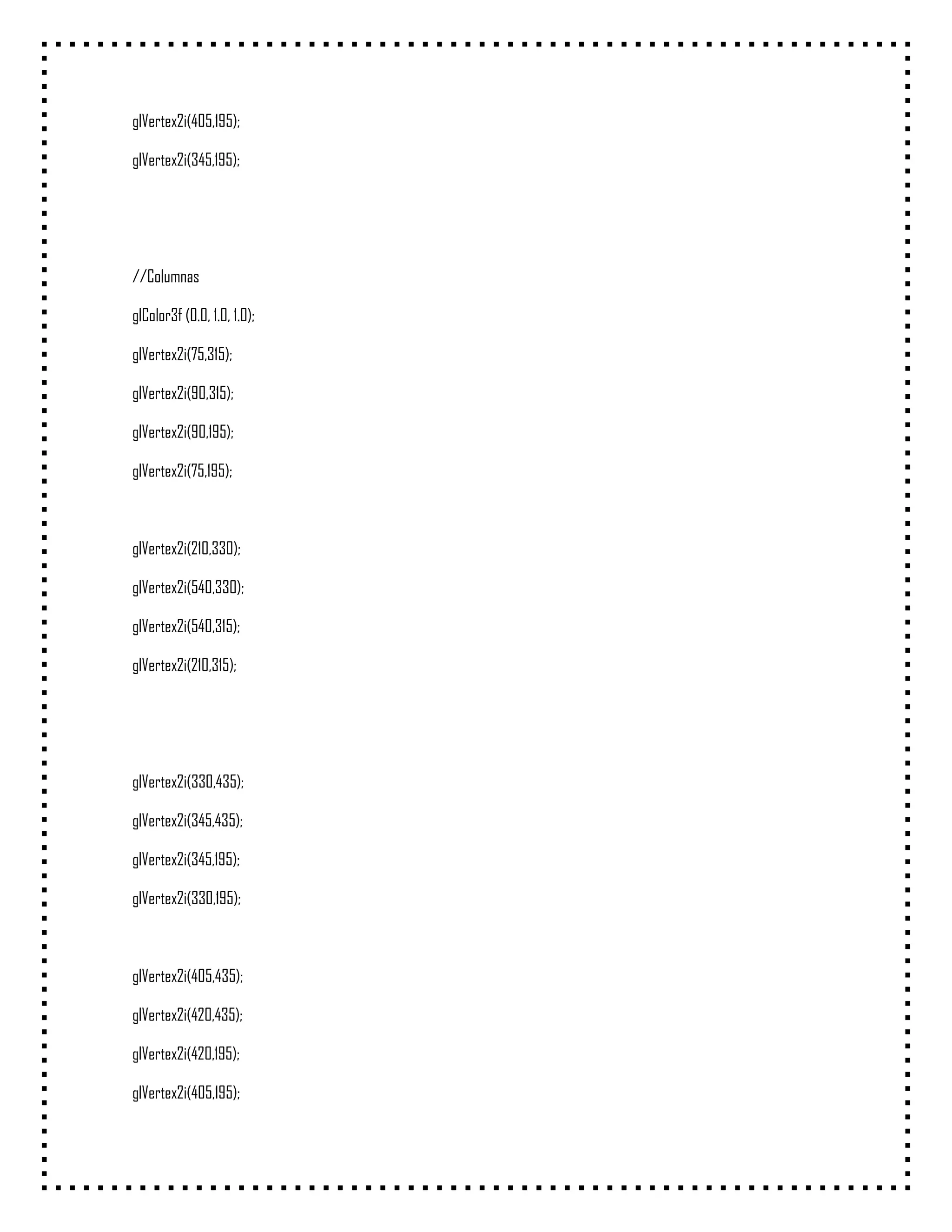

glVertex2i(405,195); glVertex2i(345,195); //Columnas glColor3f (0.0, 1.0, 1.0); glVertex2i(75,315); glVertex2i(90,315); glVertex2i(90,195); glVertex2i(75,195); glVertex2i(210,330); glVertex2i(540,330); glVertex2i(540,315); glVertex2i(210,315); glVertex2i(330,435); glVertex2i(345,435); glVertex2i(345,195); glVertex2i(330,195); glVertex2i(405,435); glVertex2i(420,435); glVertex2i(420,195); glVertex2i(405,195);

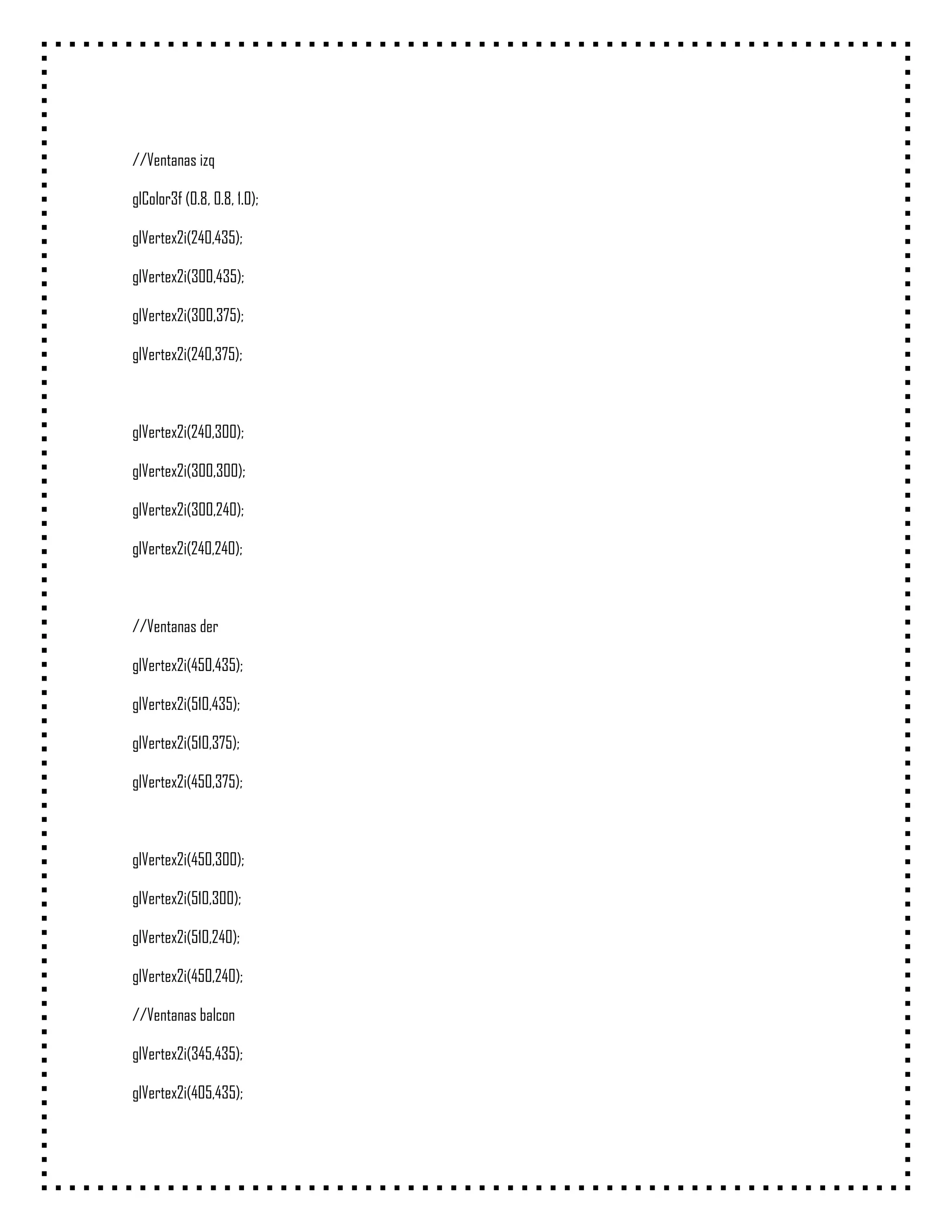

//Ventanas izq glColor3f (0.8, 0.8, 1.0); glVertex2i(240,435); glVertex2i(300,435); glVertex2i(300,375); glVertex2i(240,375); glVertex2i(240,300); glVertex2i(300,300); glVertex2i(300,240); glVertex2i(240,240); //Ventanas der glVertex2i(450,435); glVertex2i(510,435); glVertex2i(510,375); glVertex2i(450,375); glVertex2i(450,300); glVertex2i(510,300); glVertex2i(510,240); glVertex2i(450,240); //Ventanas balcon glVertex2i(345,435); glVertex2i(405,435);

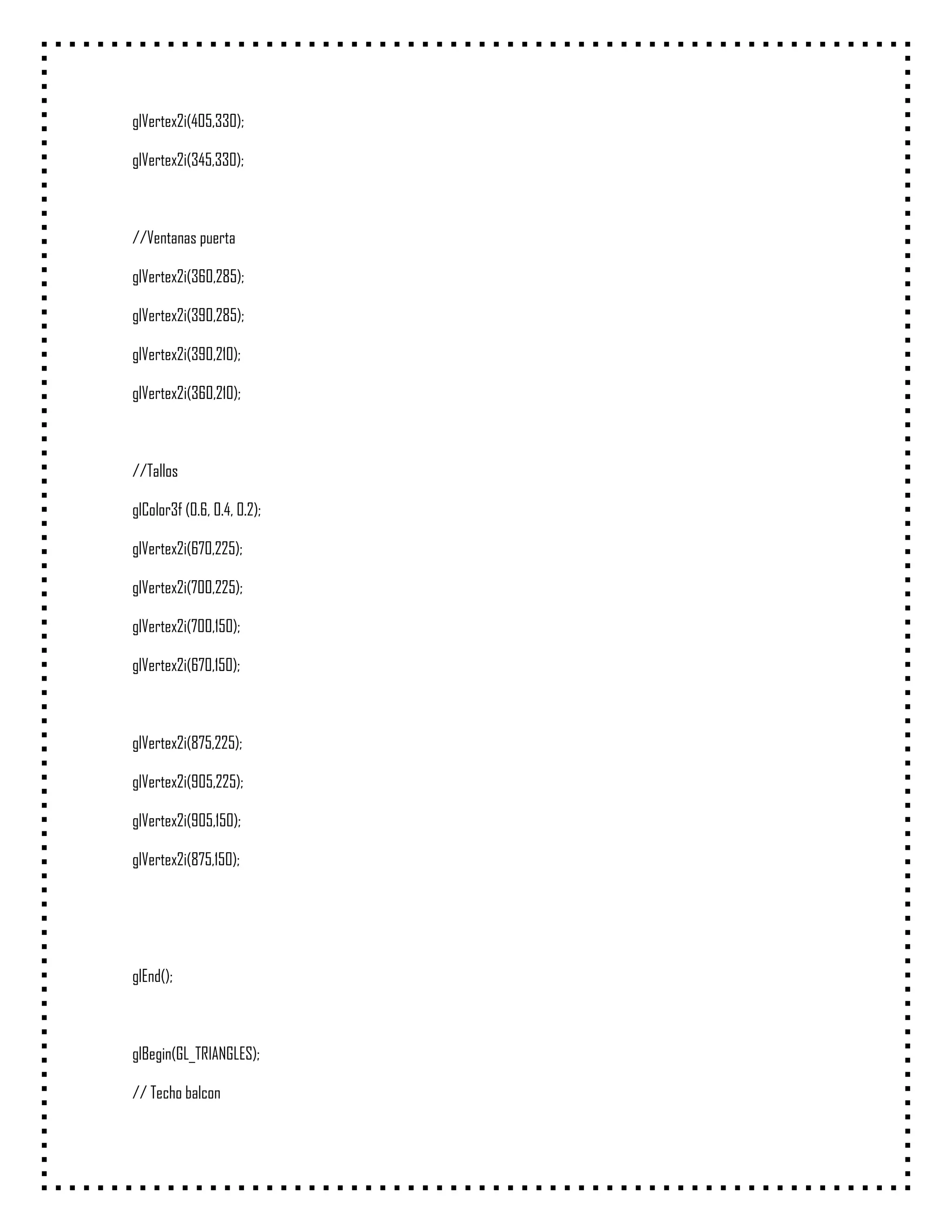

glVertex2i(405,330); glVertex2i(345,330); //Ventanas puerta glVertex2i(360,285); glVertex2i(390,285); glVertex2i(390,210); glVertex2i(360,210); //Tallos glColor3f (0.6, 0.4, 0.2); glVertex2i(670,225); glVertex2i(700,225); glVertex2i(700,150); glVertex2i(670,150); glVertex2i(875,225); glVertex2i(905,225); glVertex2i(905,150); glVertex2i(875,150); glEnd(); glBegin(GL_TRIANGLES); // Techo balcon

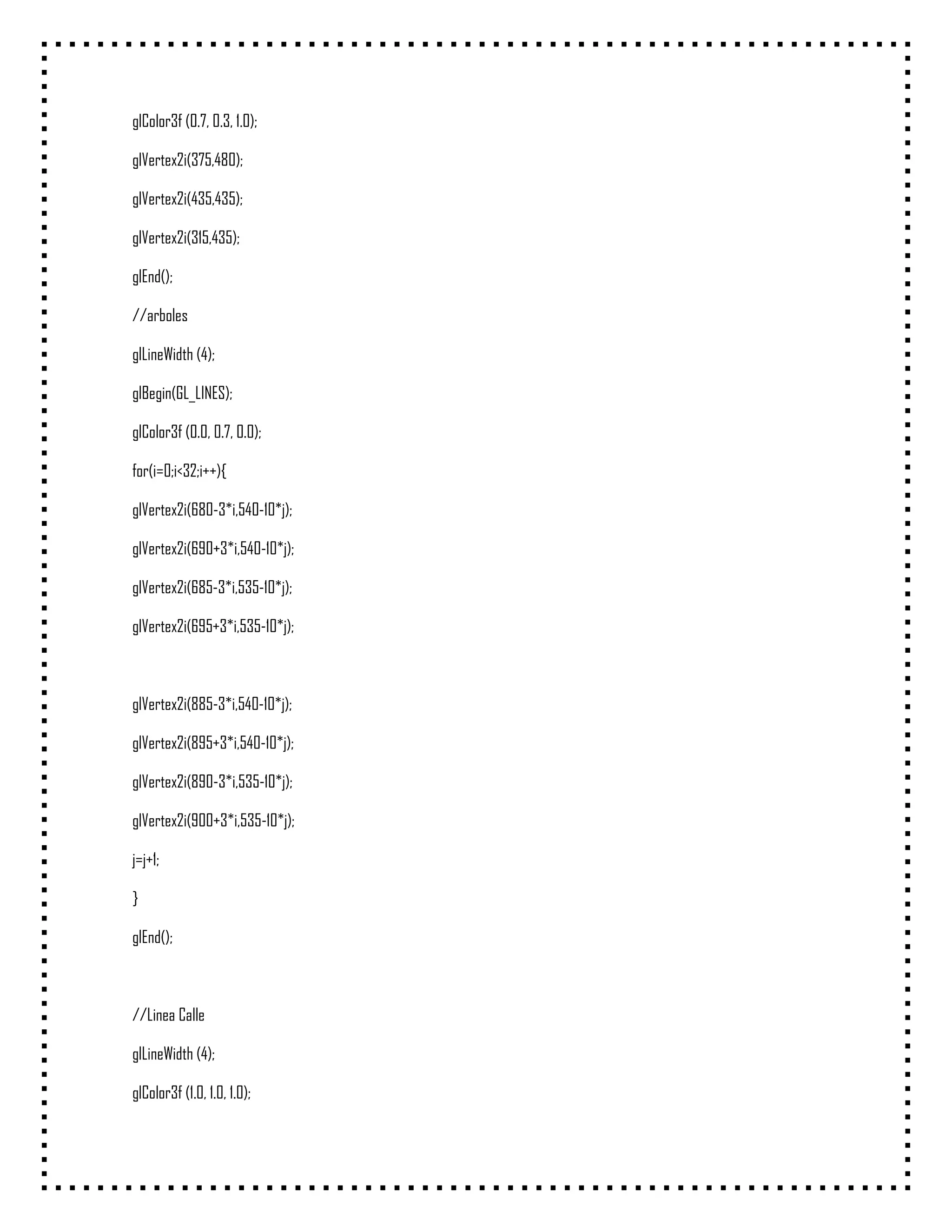

glColor3f (0.7, 0.3, 1.0); glVertex2i(375,480); glVertex2i(435,435); glVertex2i(315,435); glEnd(); //arboles glLineWidth (4); glBegin(GL_LINES); glColor3f (0.0, 0.7, 0.0); for(i=0;i<32;i++){ glVertex2i(680-3*i,540-10*j); glVertex2i(690+3*i,540-10*j); glVertex2i(685-3*i,535-10*j); glVertex2i(695+3*i,535-10*j); glVertex2i(885-3*i,540-10*j); glVertex2i(895+3*i,540-10*j); glVertex2i(890-3*i,535-10*j); glVertex2i(900+3*i,535-10*j); j=j+1; } glEnd(); //Linea Calle glLineWidth (4); glColor3f (1.0, 1.0, 1.0);

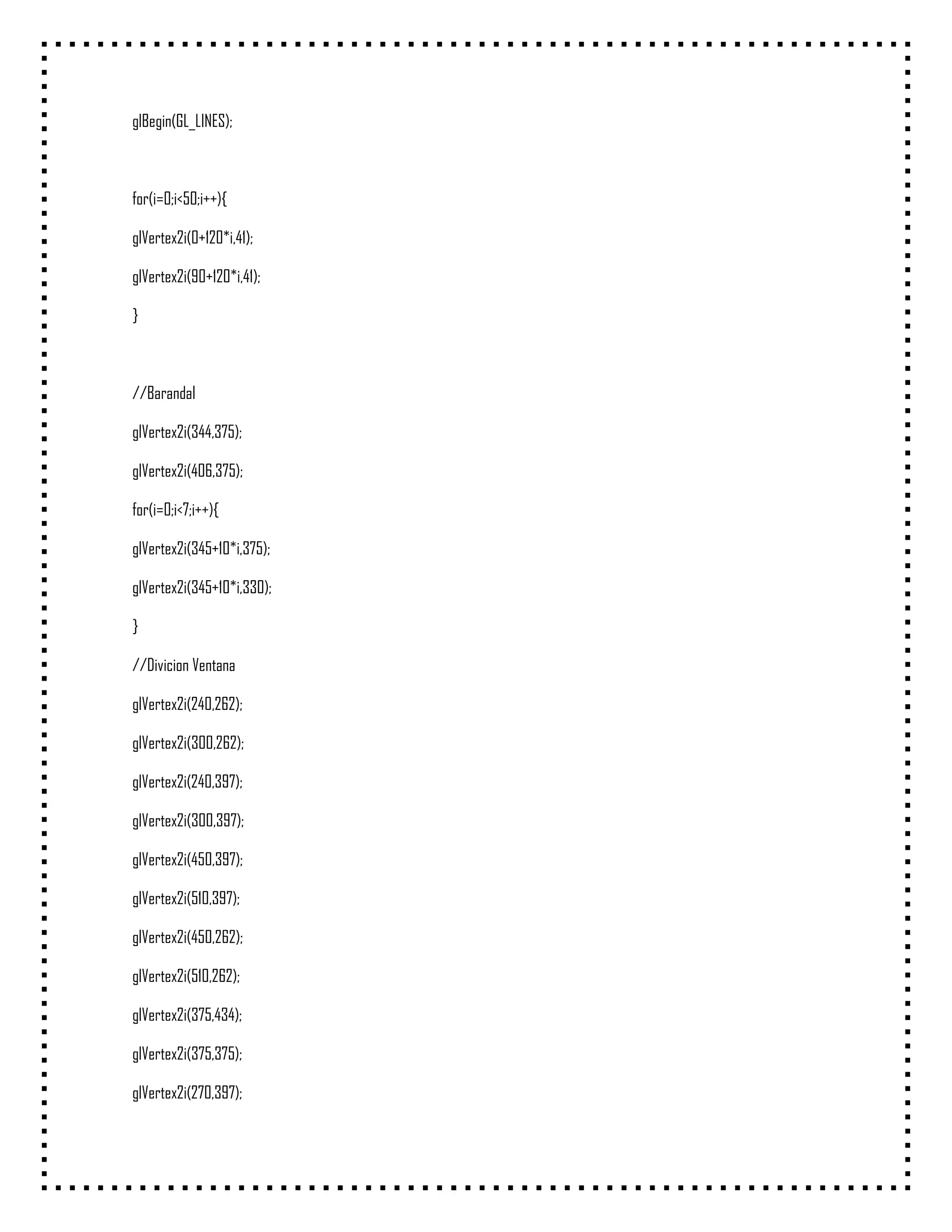

glBegin(GL_LINES); for(i=0;i<50;i++){ glVertex2i(0+120*i,41); glVertex2i(90+120*i,41); } //Barandal glVertex2i(344,375); glVertex2i(406,375); for(i=0;i<7;i++){ glVertex2i(345+10*i,375); glVertex2i(345+10*i,330); } //Divicion Ventana glVertex2i(240,262); glVertex2i(300,262); glVertex2i(240,397); glVertex2i(300,397); glVertex2i(450,397); glVertex2i(510,397); glVertex2i(450,262); glVertex2i(510,262); glVertex2i(375,434); glVertex2i(375,375); glVertex2i(270,397);

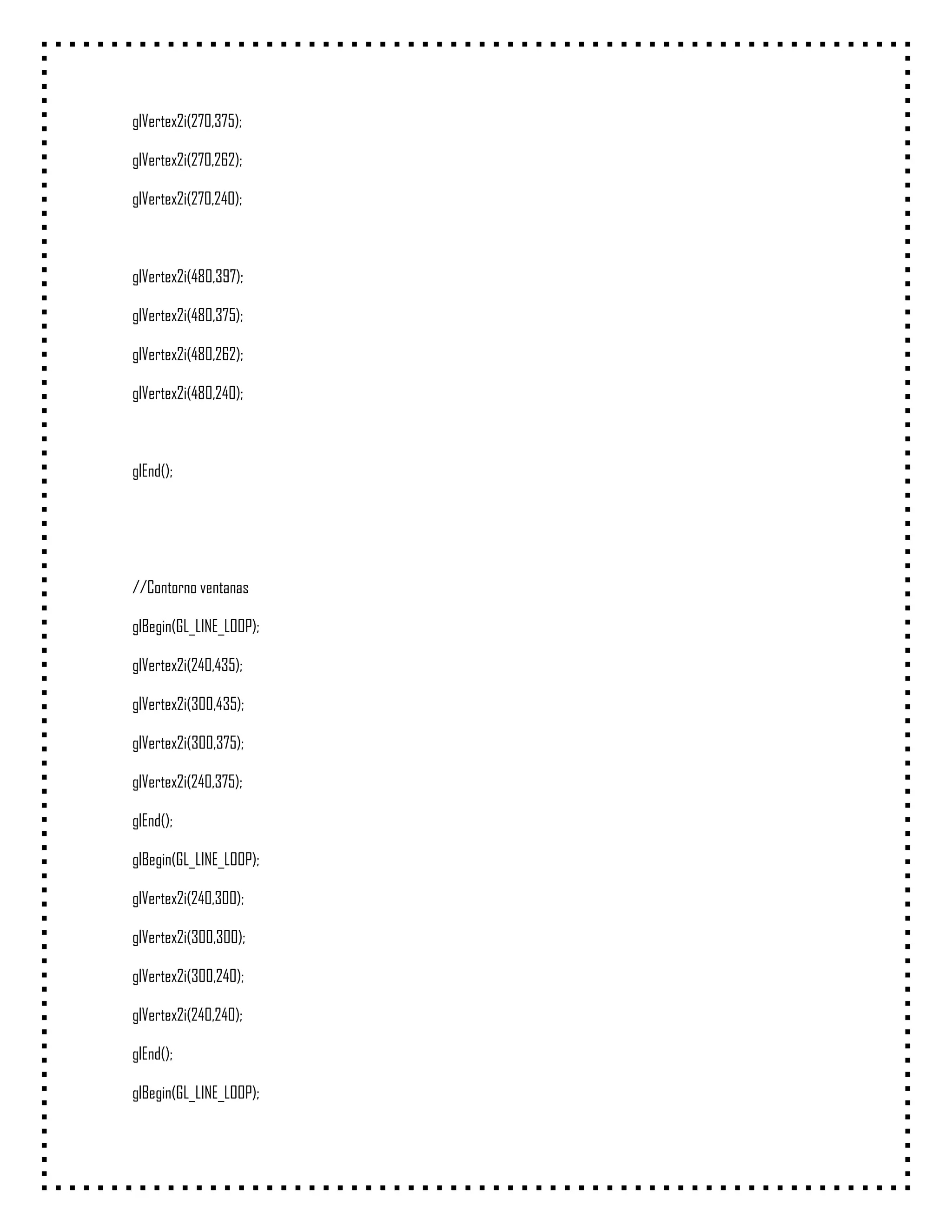

glVertex2i(270,375); glVertex2i(270,262); glVertex2i(270,240); glVertex2i(480,397); glVertex2i(480,375); glVertex2i(480,262); glVertex2i(480,240); glEnd(); //Contorno ventanas glBegin(GL_LINE_LOOP); glVertex2i(240,435); glVertex2i(300,435); glVertex2i(300,375); glVertex2i(240,375); glEnd(); glBegin(GL_LINE_LOOP); glVertex2i(240,300); glVertex2i(300,300); glVertex2i(300,240); glVertex2i(240,240); glEnd(); glBegin(GL_LINE_LOOP);

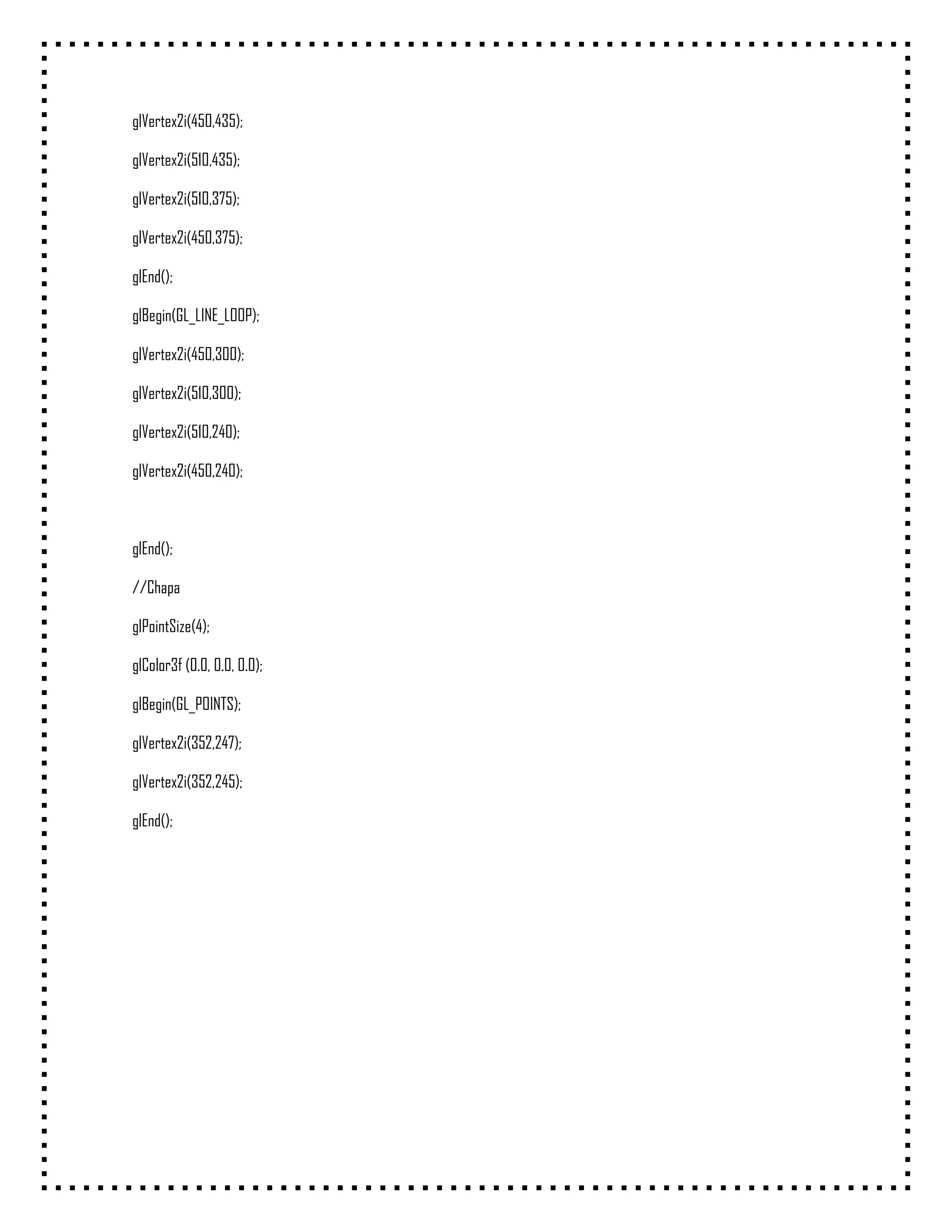

glVertex2i(450,435); glVertex2i(510,435); glVertex2i(510,375); glVertex2i(450,375); glEnd(); glBegin(GL_LINE_LOOP); glVertex2i(450,300); glVertex2i(510,300); glVertex2i(510,240); glVertex2i(450,240); glEnd(); //Chapa glPointSize(4); glColor3f (0.0, 0.0, 0.0); glBegin(GL_POINTS); glVertex2i(352,247); glVertex2i(352,245); glEnd();

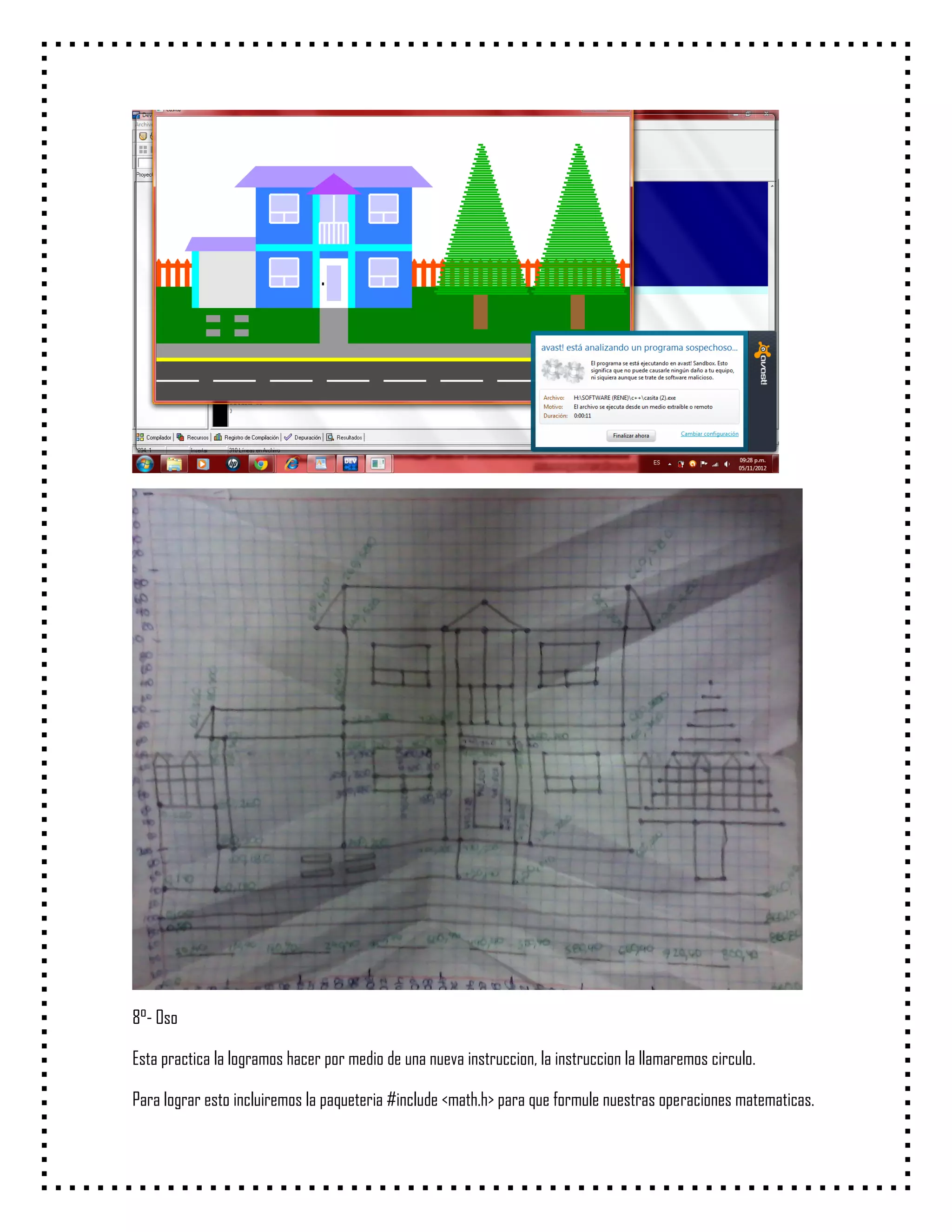

8°- Oso Esta practica la logramos hacer por medio de una nueva instruccion, la instruccion la llamaremos circulo. Para lograr esto incluiremos la paqueteria #include <math.h> para que formule nuestras operaciones matematicas.

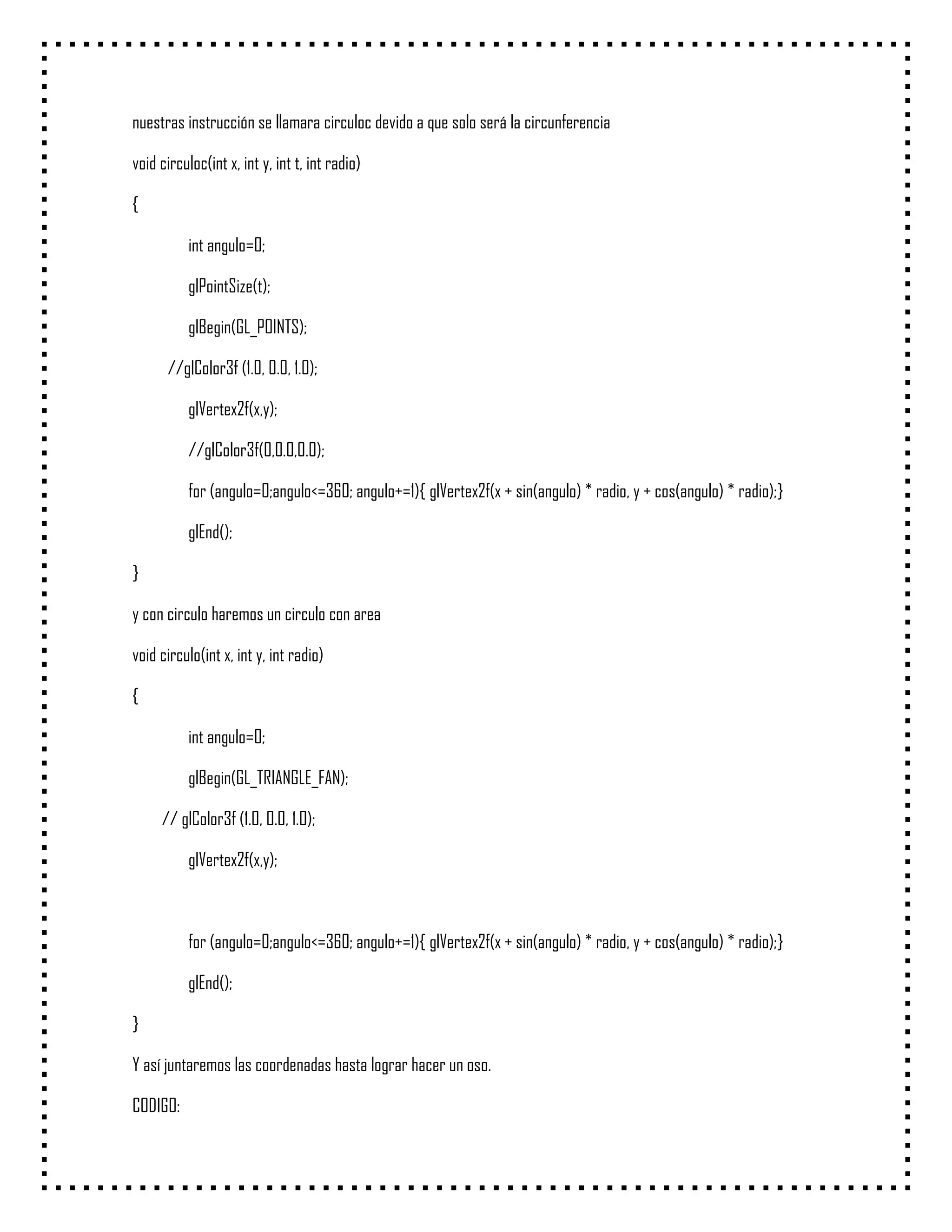

nuestras instrucción se llamara circuloc devido a que solo será la circunferencia void circuloc(int x, int y, int t, int radio) { int angulo=0; glPointSize(t); glBegin(GL_POINTS); //glColor3f (1.0, 0.0, 1.0); glVertex2f(x,y); //glColor3f(0,0.0,0.0); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } y con circulo haremos un circulo con area void circulo(int x, int y, int radio) { int angulo=0; glBegin(GL_TRIANGLE_FAN); // glColor3f (1.0, 0.0, 1.0); glVertex2f(x,y); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } Y así juntaremos las coordenadas hasta lograr hacer un oso. CODIGO:

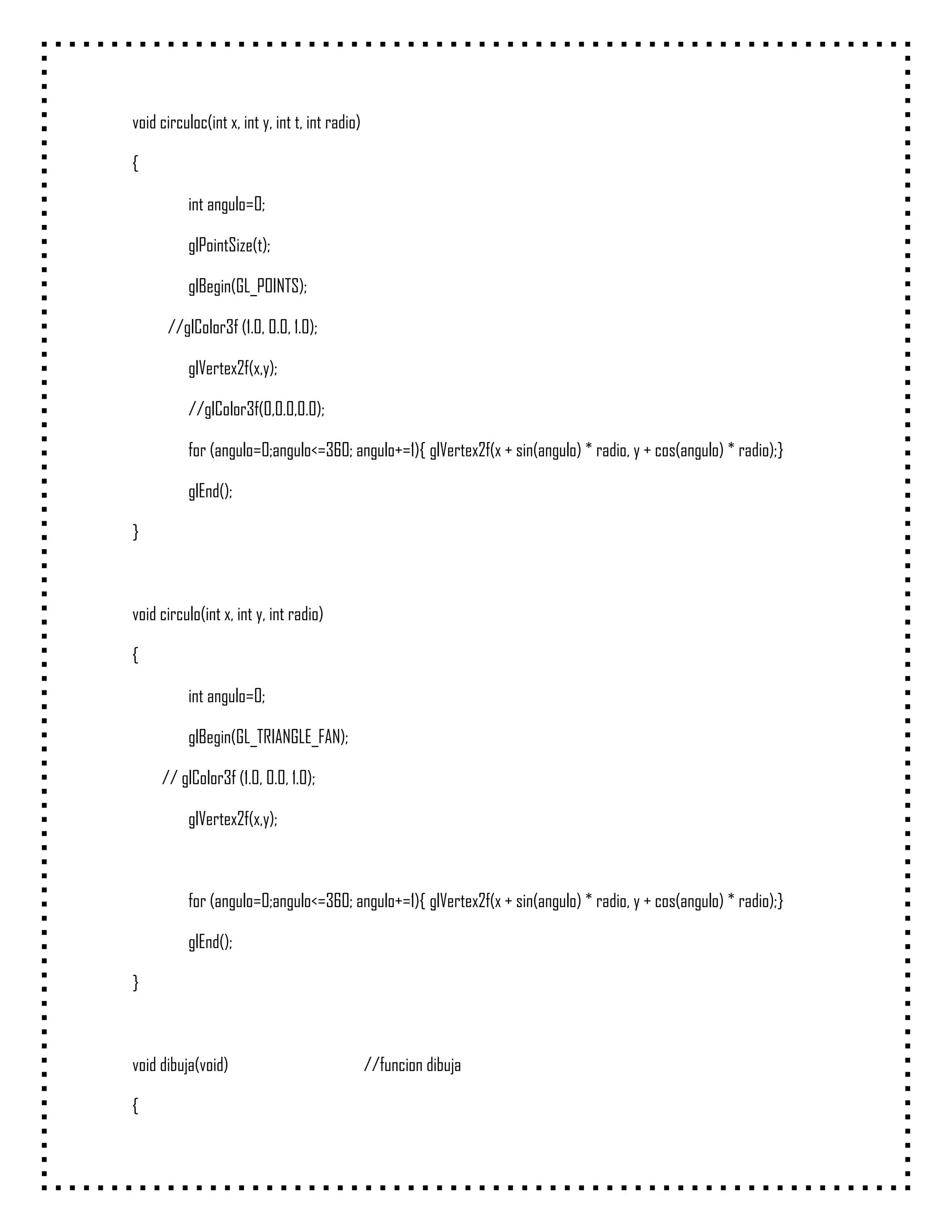

void circuloc(int x, int y, int t, int radio) { int angulo=0; glPointSize(t); glBegin(GL_POINTS); //glColor3f (1.0, 0.0, 1.0); glVertex2f(x,y); //glColor3f(0,0.0,0.0); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } void circulo(int x, int y, int radio) { int angulo=0; glBegin(GL_TRIANGLE_FAN); // glColor3f (1.0, 0.0, 1.0); glVertex2f(x,y); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } void dibuja(void) //funcion dibuja {

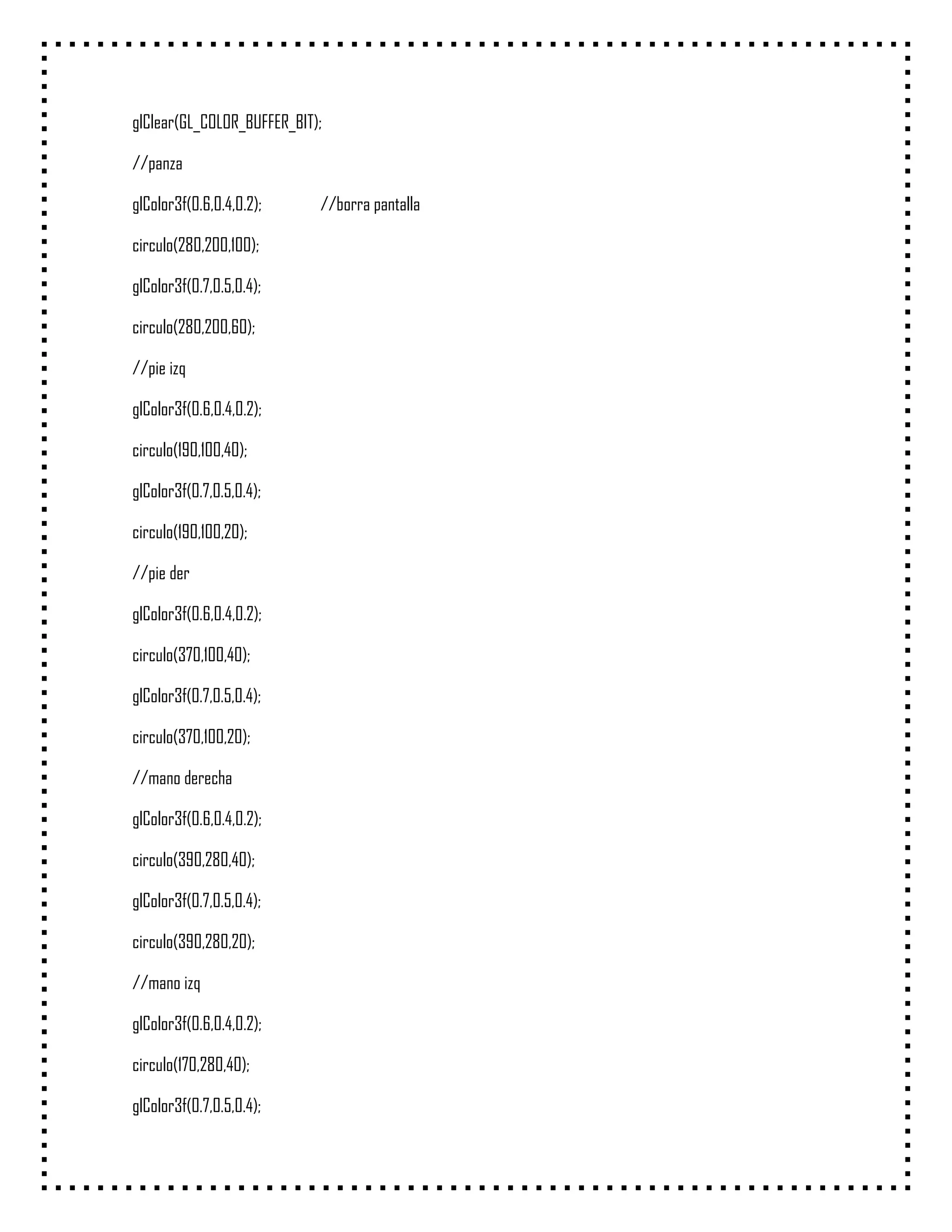

glClear(GL_COLOR_BUFFER_BIT); //panza glColor3f(0.6,0.4,0.2); //borra pantalla circulo(280,200,100); glColor3f(0.7,0.5,0.4); circulo(280,200,60); //pie izq glColor3f(0.6,0.4,0.2); circulo(190,100,40); glColor3f(0.7,0.5,0.4); circulo(190,100,20); //pie der glColor3f(0.6,0.4,0.2); circulo(370,100,40); glColor3f(0.7,0.5,0.4); circulo(370,100,20); //mano derecha glColor3f(0.6,0.4,0.2); circulo(390,280,40); glColor3f(0.7,0.5,0.4); circulo(390,280,20); //mano izq glColor3f(0.6,0.4,0.2); circulo(170,280,40); glColor3f(0.7,0.5,0.4);

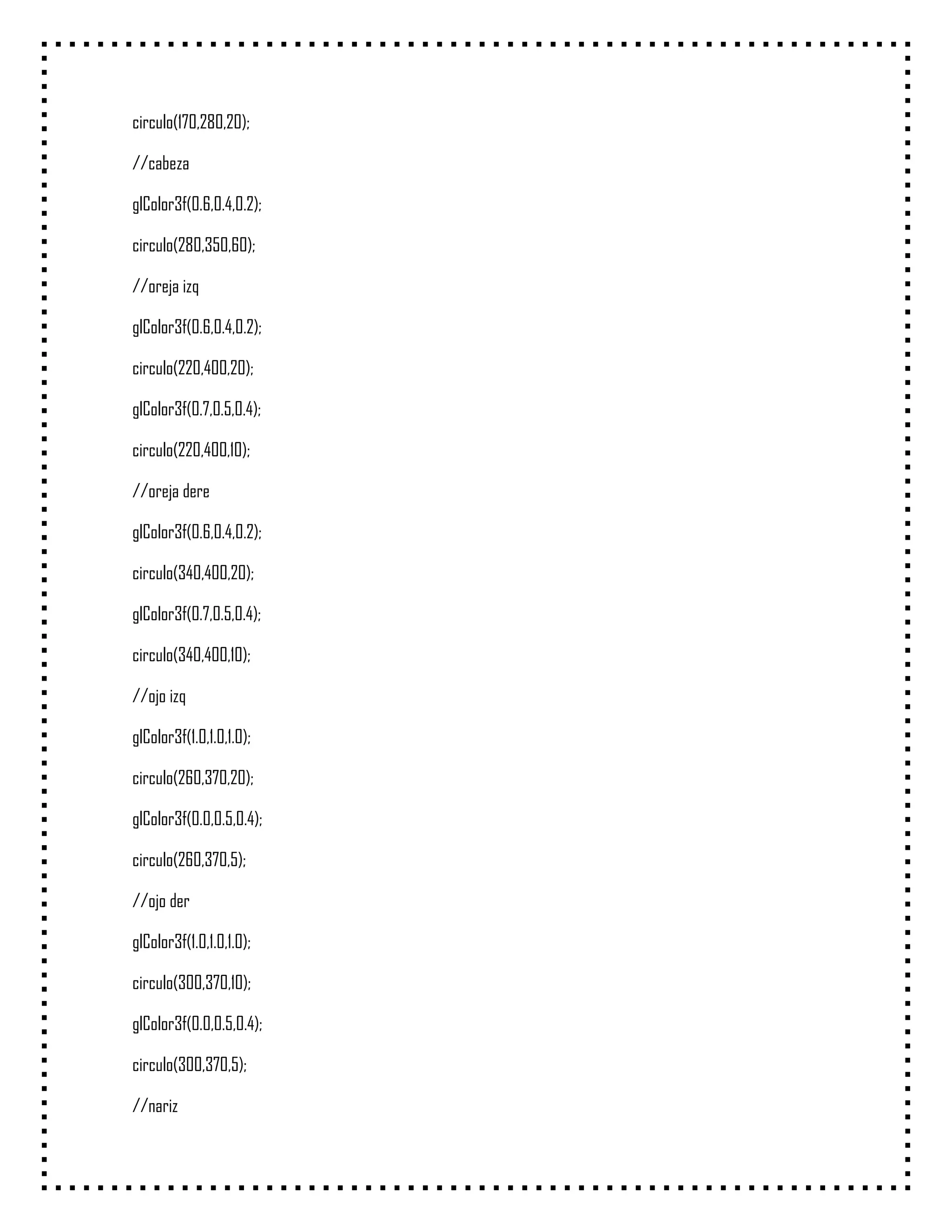

circulo(170,280,20); //cabeza glColor3f(0.6,0.4,0.2); circulo(280,350,60); //oreja izq glColor3f(0.6,0.4,0.2); circulo(220,400,20); glColor3f(0.7,0.5,0.4); circulo(220,400,10); //oreja dere glColor3f(0.6,0.4,0.2); circulo(340,400,20); glColor3f(0.7,0.5,0.4); circulo(340,400,10); //ojo izq glColor3f(1.0,1.0,1.0); circulo(260,370,20); glColor3f(0.0,0.5,0.4); circulo(260,370,5); //ojo der glColor3f(1.0,1.0,1.0); circulo(300,370,10); glColor3f(0.0,0.5,0.4); circulo(300,370,5); //nariz

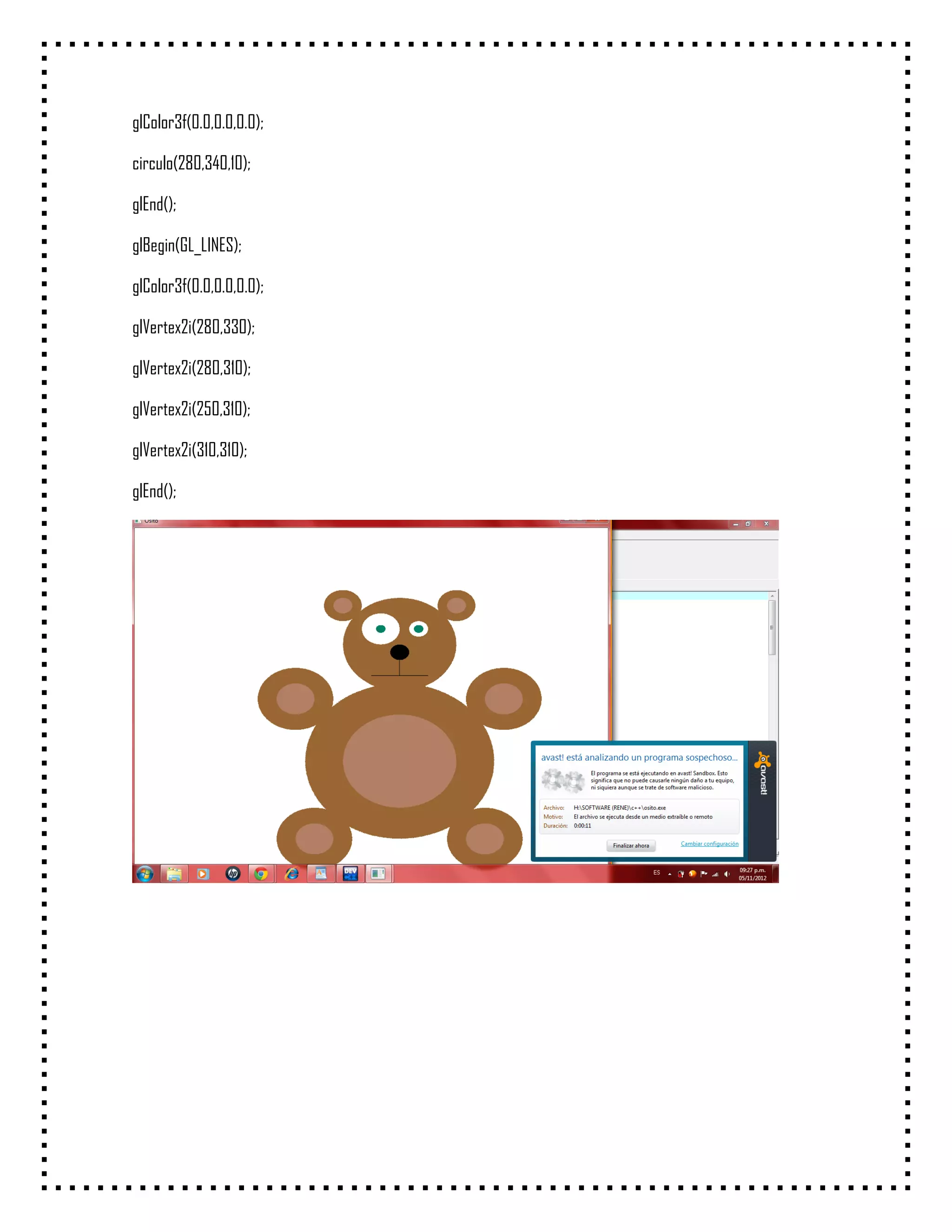

glColor3f(0.0,0.0,0.0); circulo(280,340,10); glEnd(); glBegin(GL_LINES); glColor3f(0.0,0.0,0.0); glVertex2i(280,330); glVertex2i(280,310); glVertex2i(250,310); glVertex2i(310,310); glEnd();

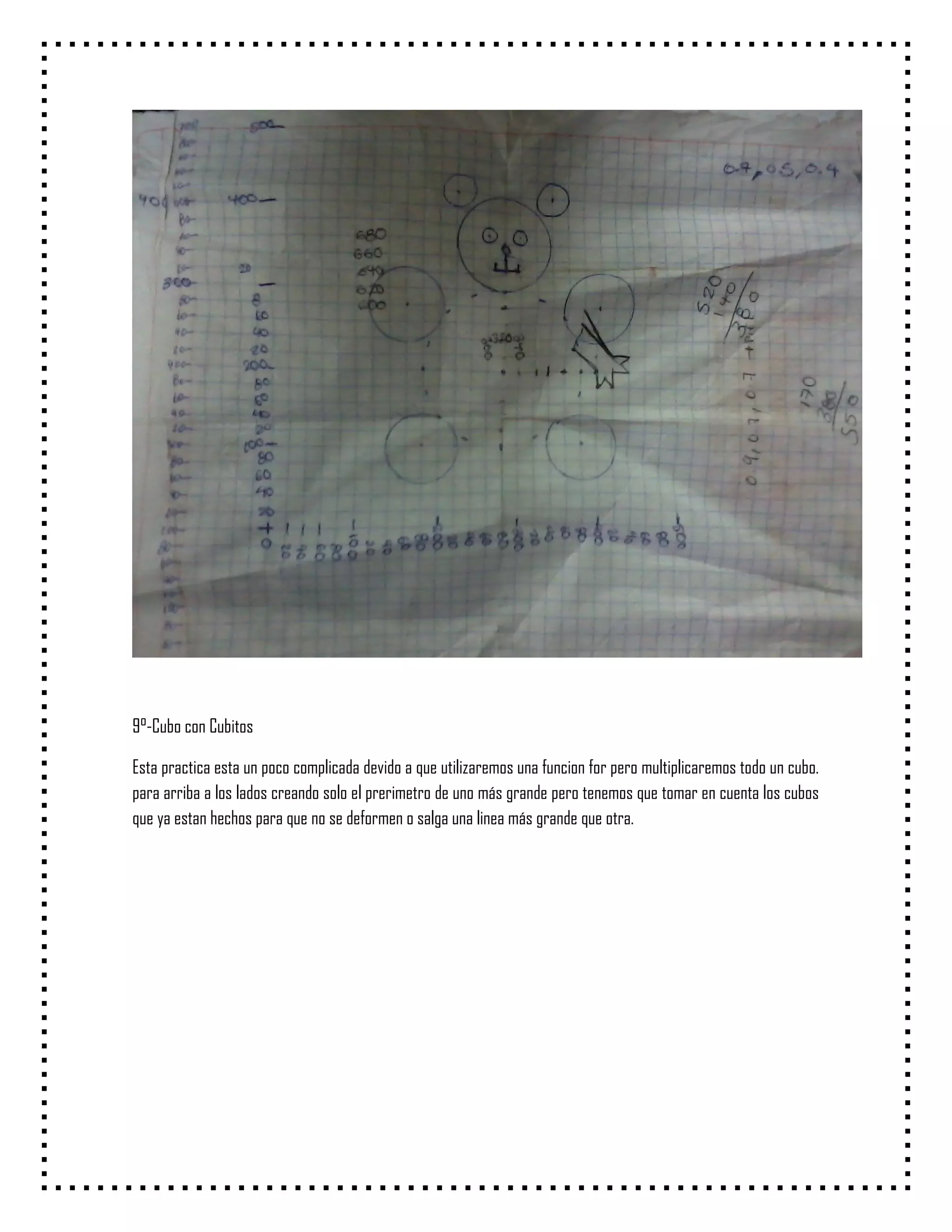

9°-Cubo con Cubitos Esta practica esta un poco complicada devido a que utilizaremos una funcion for pero multiplicaremos todo un cubo. para arriba a los lados creando solo el prerimetro de uno más grande pero tenemos que tomar en cuenta los cubos que ya estan hechos para que no se deformen o salga una linea más grande que otra.

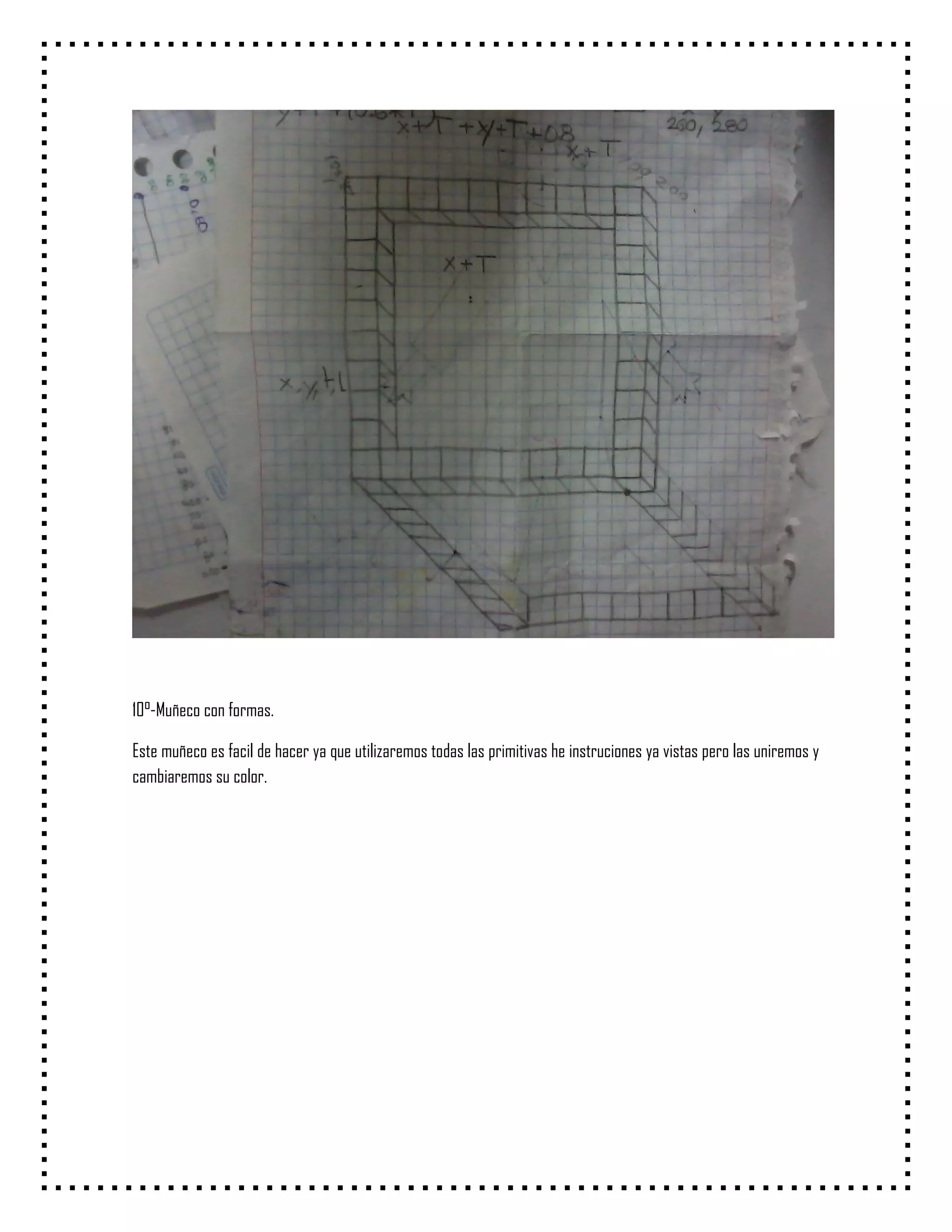

10°-Muñeco con formas. Este muñeco es facil de hacer ya que utilizaremos todas las primitivas he instruciones ya vistas pero las uniremos y cambiaremos su color.

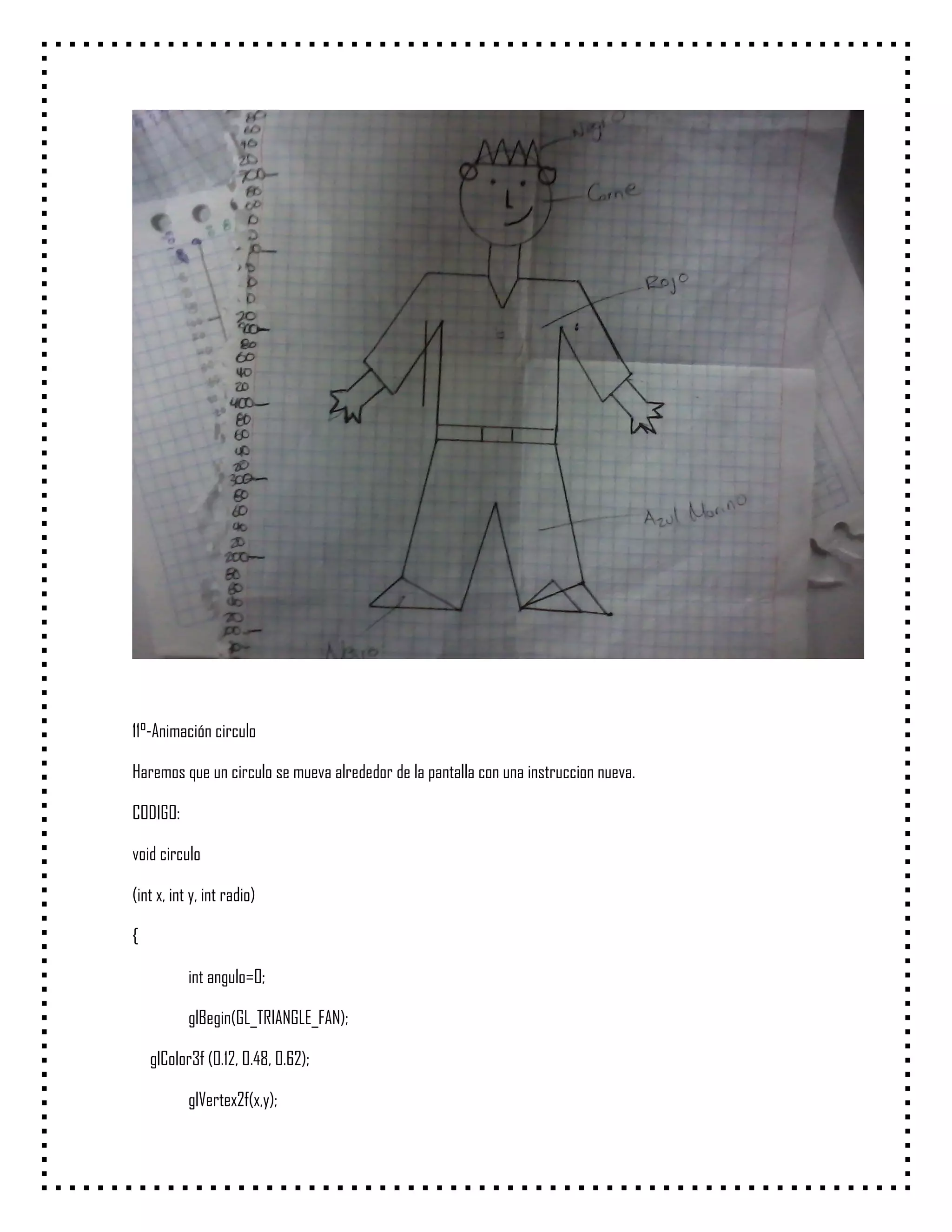

11°-Animación circulo Haremos que un circulo se mueva alrededor de la pantalla con una instruccion nueva. CODIGO: void circulo (int x, int y, int radio) { int angulo=0; glBegin(GL_TRIANGLE_FAN); glColor3f (0.12, 0.48, 0.62); glVertex2f(x,y);

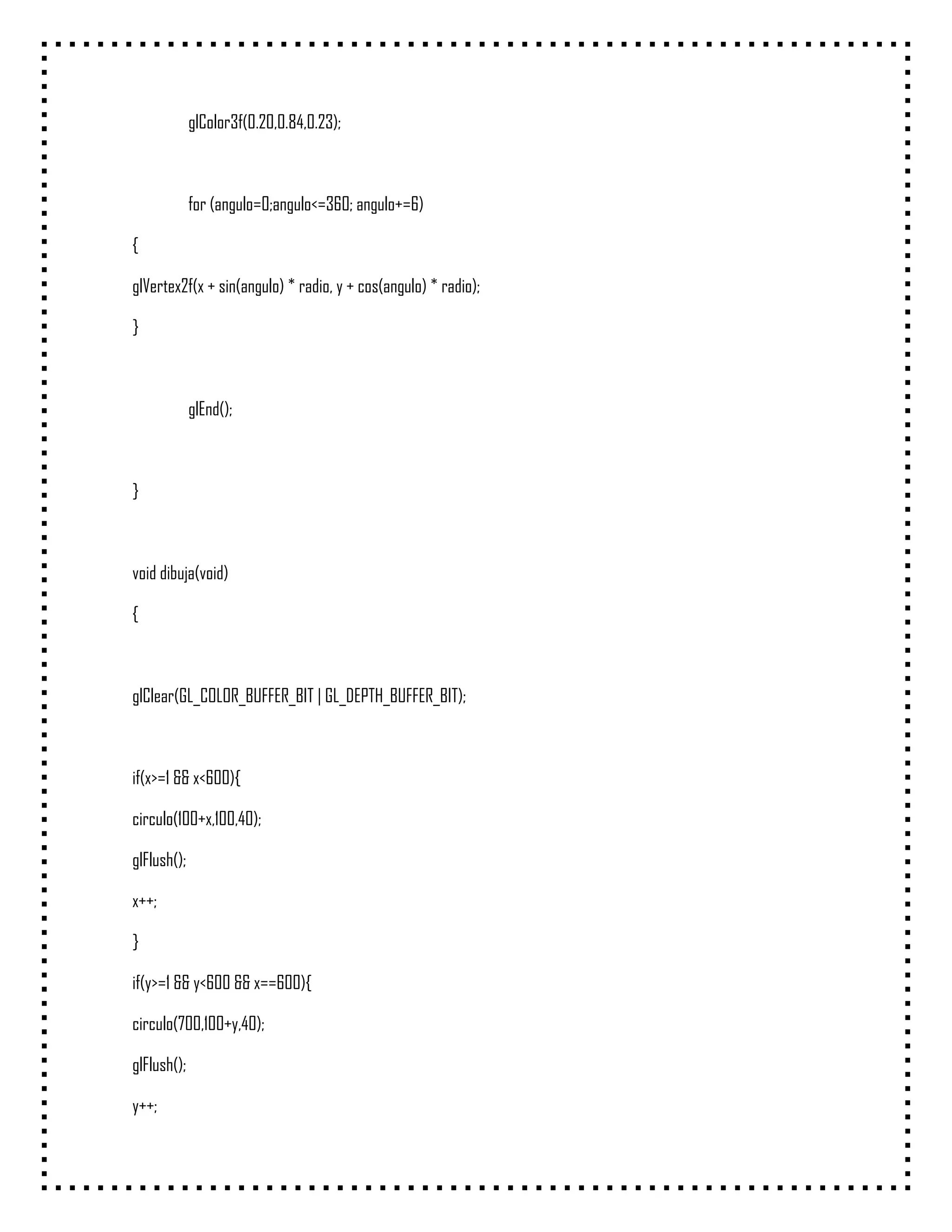

glColor3f(0.20,0.84,0.23); for (angulo=0;angulo<=360; angulo+=6) { glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio); } glEnd(); } void dibuja(void) { glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); if(x>=1 && x<600){ circulo(100+x,100,40); glFlush(); x++; } if(y>=1 && y<600 && x==600){ circulo(700,100+y,40); glFlush(); y++;

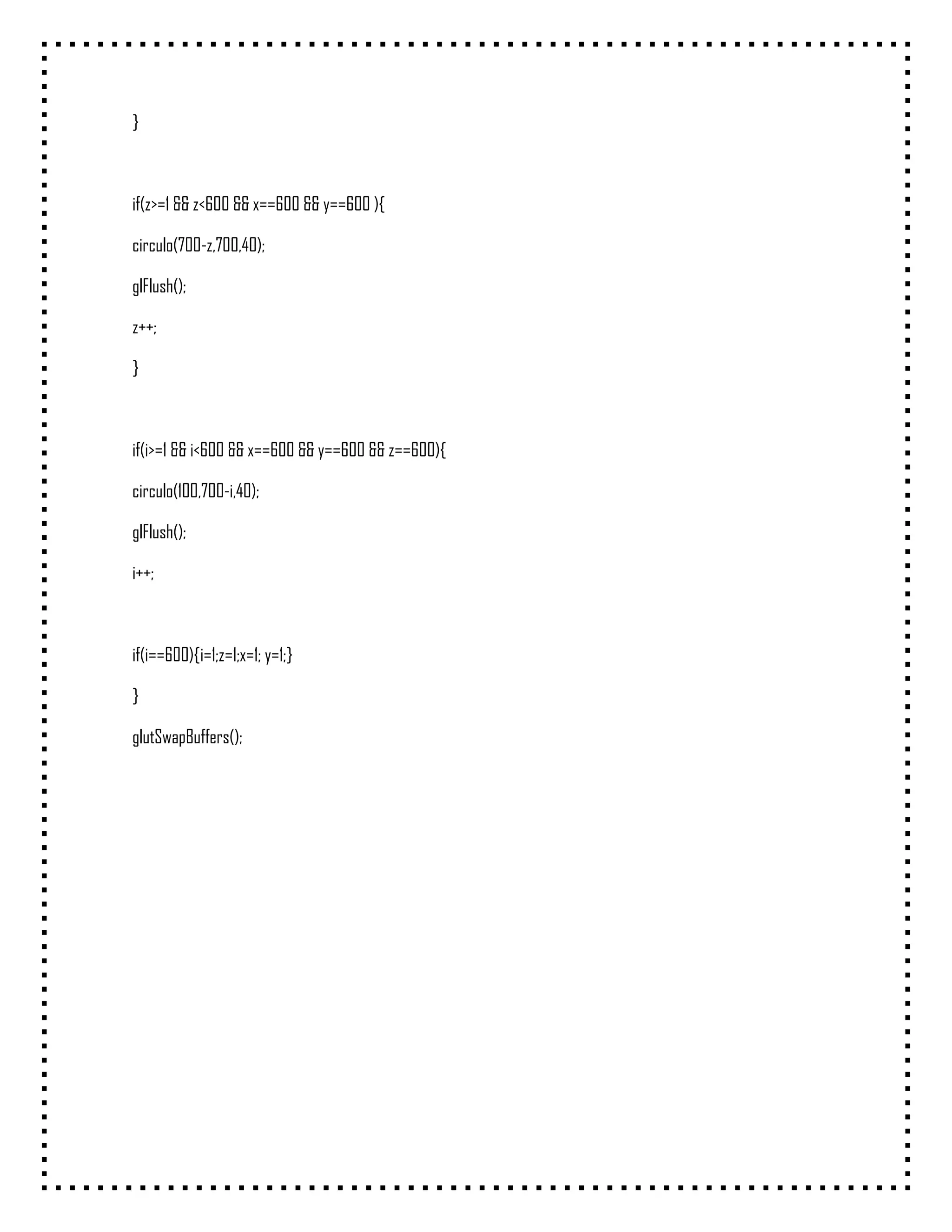

} if(z>=1 && z<600 && x==600 && y==600 ){ circulo(700-z,700,40); glFlush(); z++; } if(i>=1 && i<600 && x==600 && y==600 && z==600){ circulo(100,700-i,40); glFlush(); i++; if(i==600){i=1;z=1;x=1; y=1;} } glutSwapBuffers();

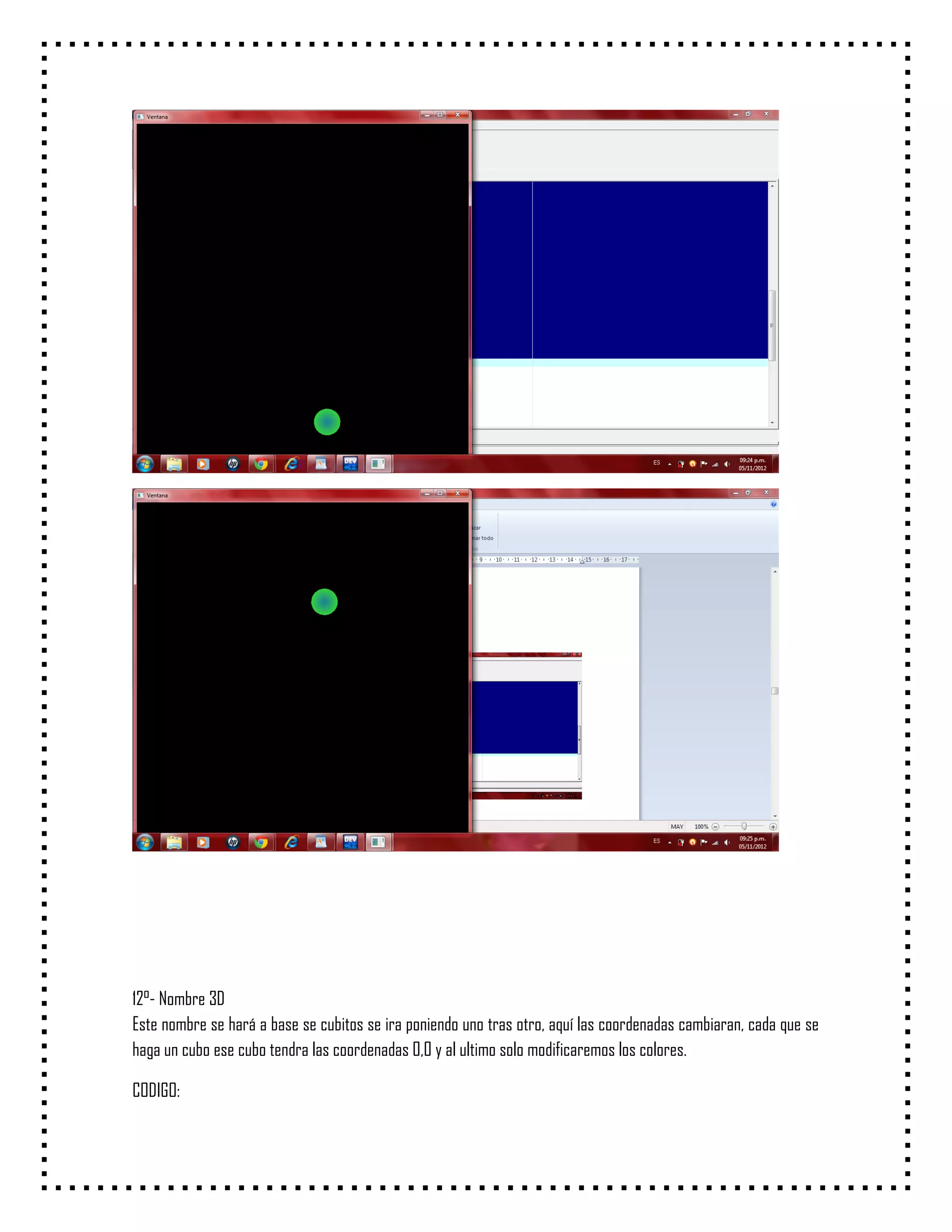

12°- Nombre 3D Este nombre se hará a base se cubitos se ira poniendo uno tras otro, aquí las coordenadas cambiaran, cada que se haga un cubo ese cubo tendra las coordenadas 0,0 y al ultimo solo modificaremos los colores. CODIGO:

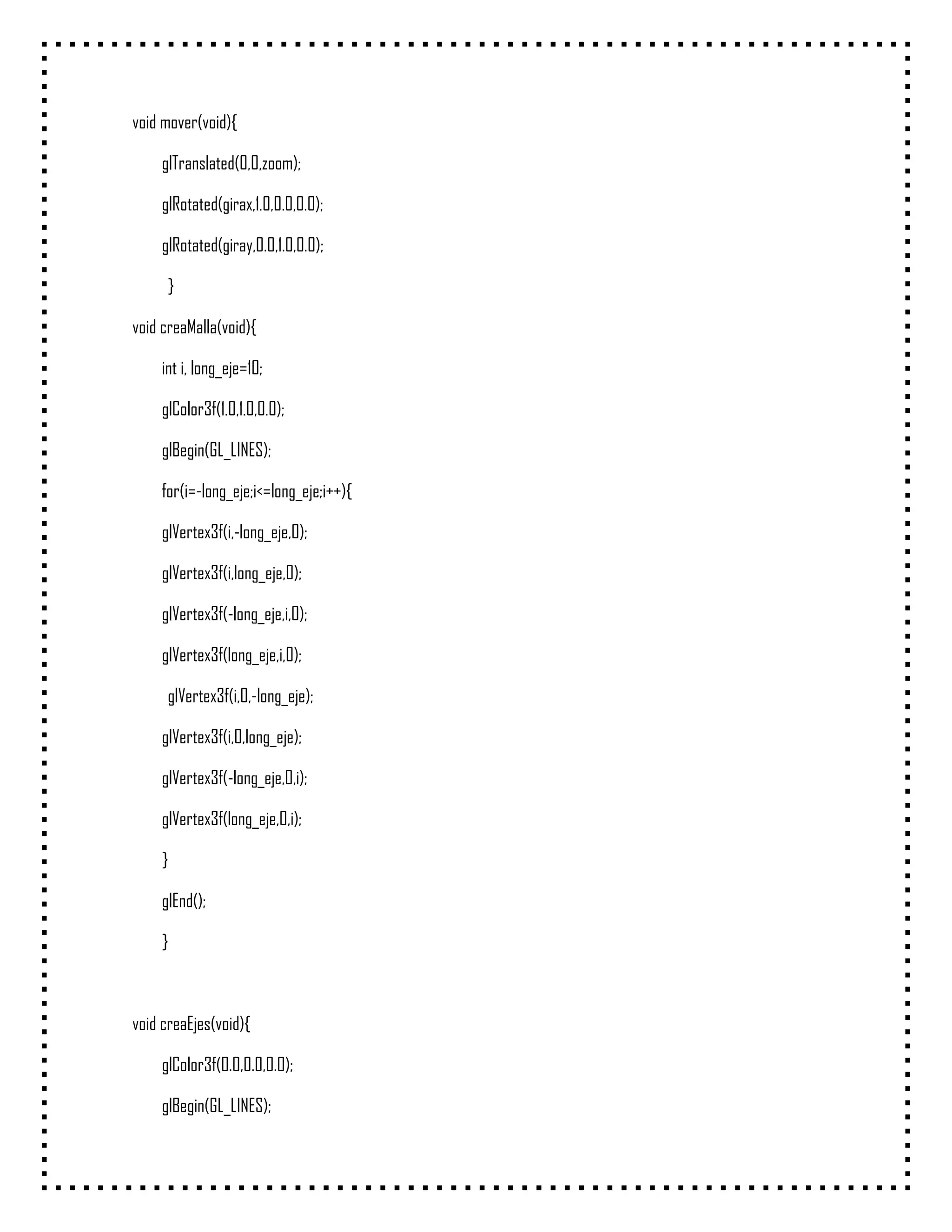

void mover(void){ glTranslated(0,0,zoom); glRotated(girax,1.0,0.0,0.0); glRotated(giray,0.0,1.0,0.0); } void creaMalla(void){ int i, long_eje=10; glColor3f(1.0,1.0,0.0); glBegin(GL_LINES); for(i=-long_eje;i<=long_eje;i++){ glVertex3f(i,-long_eje,0); glVertex3f(i,long_eje,0); glVertex3f(-long_eje,i,0); glVertex3f(long_eje,i,0); glVertex3f(i,0,-long_eje); glVertex3f(i,0,long_eje); glVertex3f(-long_eje,0,i); glVertex3f(long_eje,0,i); } glEnd(); } void creaEjes(void){ glColor3f(0.0,0.0,0.0); glBegin(GL_LINES);

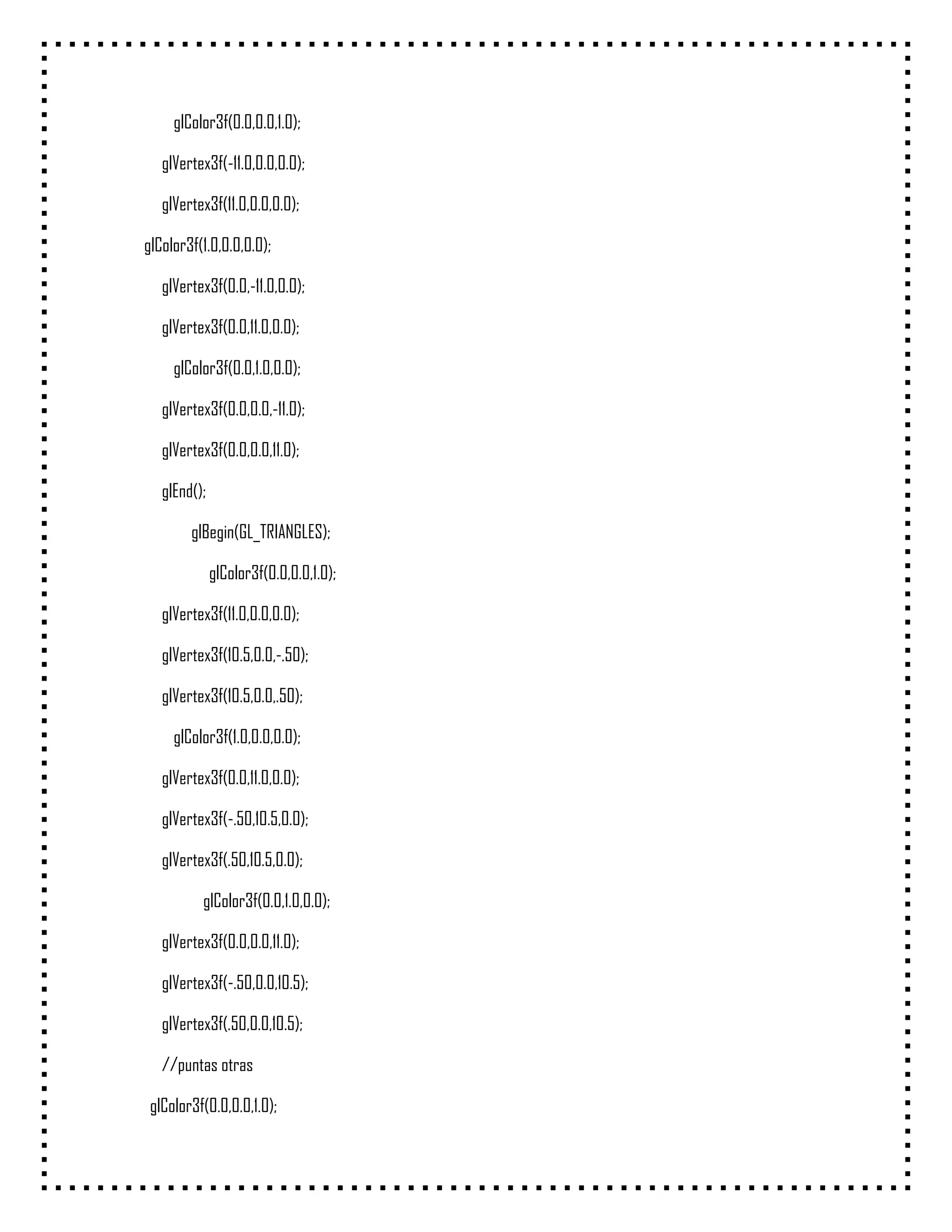

glColor3f(0.0,0.0,1.0); glVertex3f(-11.0,0.0,0.0); glVertex3f(11.0,0.0,0.0); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,-11.0,0.0); glVertex3f(0.0,11.0,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,-11.0); glVertex3f(0.0,0.0,11.0); glEnd(); glBegin(GL_TRIANGLES); glColor3f(0.0,0.0,1.0); glVertex3f(11.0,0.0,0.0); glVertex3f(10.5,0.0,-.50); glVertex3f(10.5,0.0,.50); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,11.0,0.0); glVertex3f(-.50,10.5,0.0); glVertex3f(.50,10.5,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,11.0); glVertex3f(-.50,0.0,10.5); glVertex3f(.50,0.0,10.5); //puntas otras glColor3f(0.0,0.0,1.0);

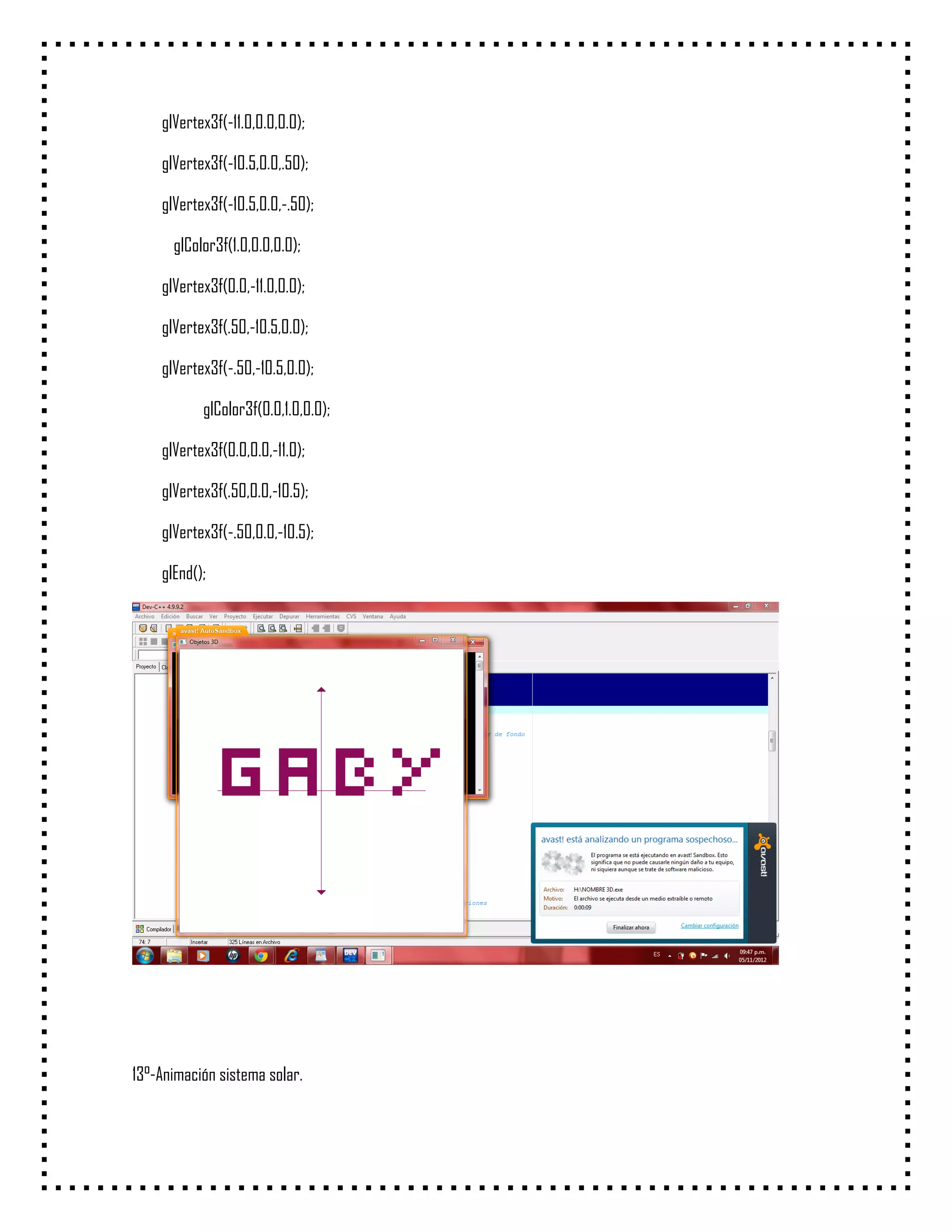

glVertex3f(-11.0,0.0,0.0); glVertex3f(-10.5,0.0,.50); glVertex3f(-10.5,0.0,-.50); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,-11.0,0.0); glVertex3f(.50,-10.5,0.0); glVertex3f(-.50,-10.5,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,-11.0); glVertex3f(.50,0.0,-10.5); glVertex3f(-.50,0.0,-10.5); glEnd(); 13°-Animación sistema solar.

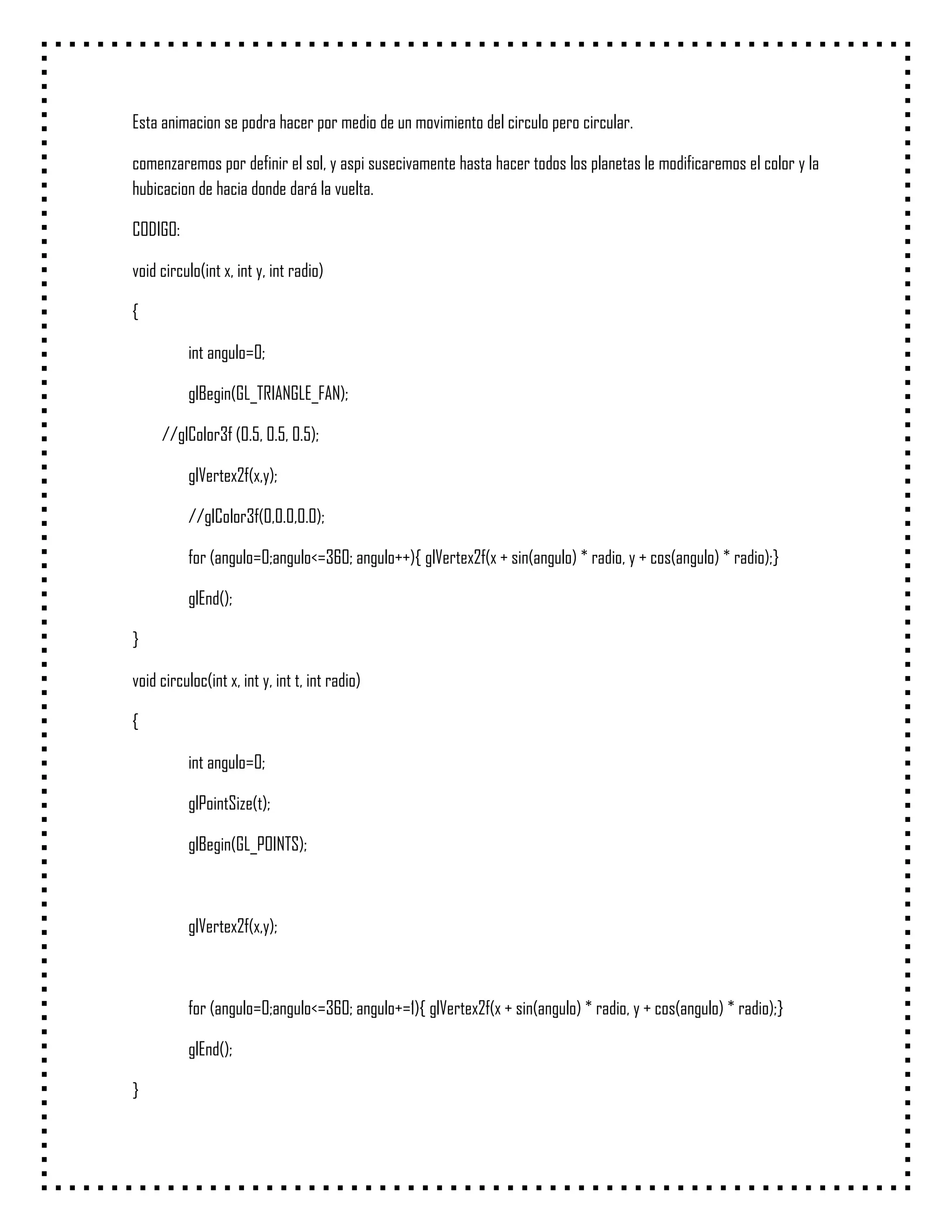

Esta animacion se podra hacer por medio de un movimiento del circulo pero circular. comenzaremos por definir el sol, y aspi susecivamente hasta hacer todos los planetas le modificaremos el color y la hubicacion de hacia donde dará la vuelta. CODIGO: void circulo(int x, int y, int radio) { int angulo=0; glBegin(GL_TRIANGLE_FAN); //glColor3f (0.5, 0.5, 0.5); glVertex2f(x,y); //glColor3f(0,0.0,0.0); for (angulo=0;angulo<=360; angulo++){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } void circuloc(int x, int y, int t, int radio) { int angulo=0; glPointSize(t); glBegin(GL_POINTS); glVertex2f(x,y); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); }

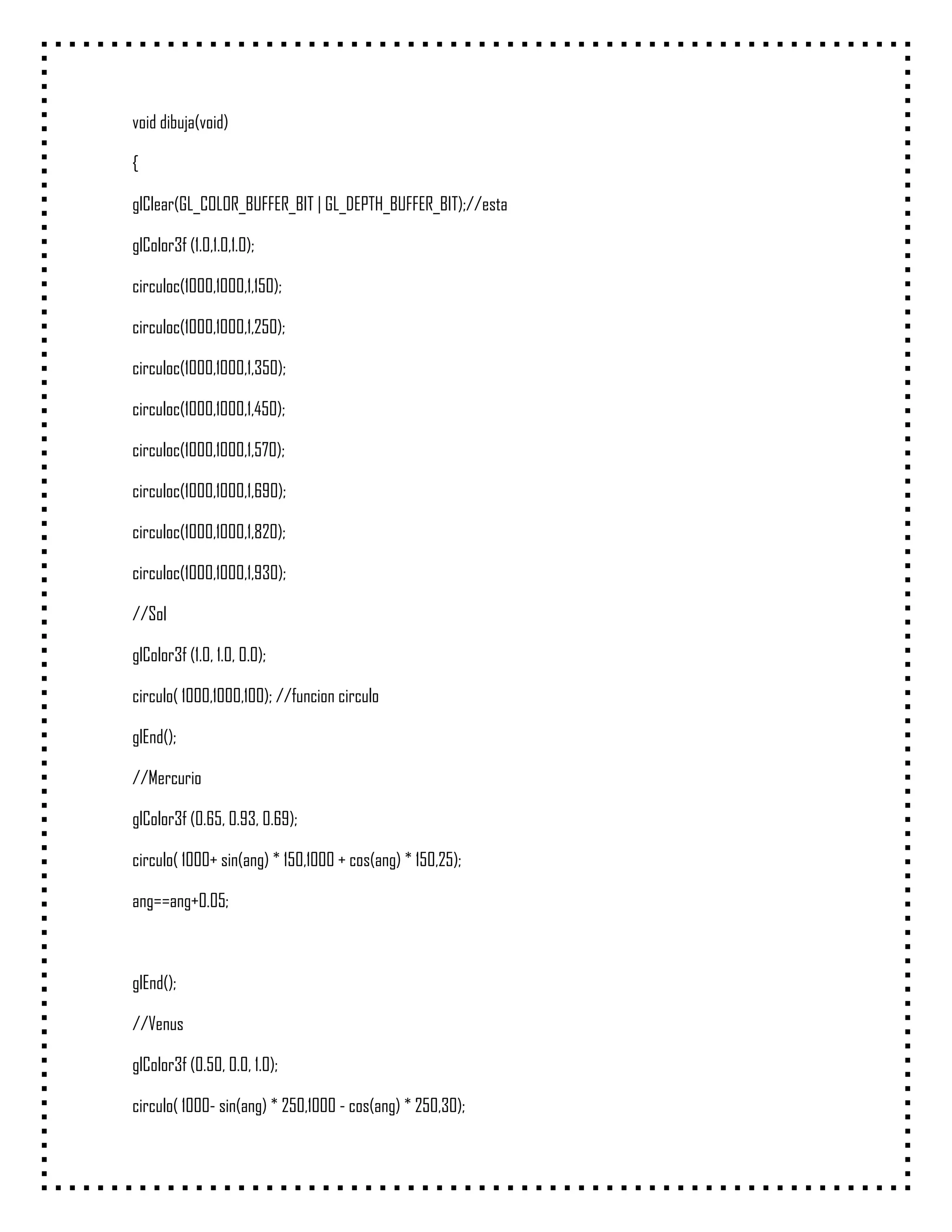

void dibuja(void) { glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);//esta glColor3f (1.0,1.0,1.0); circuloc(1000,1000,1,150); circuloc(1000,1000,1,250); circuloc(1000,1000,1,350); circuloc(1000,1000,1,450); circuloc(1000,1000,1,570); circuloc(1000,1000,1,690); circuloc(1000,1000,1,820); circuloc(1000,1000,1,930); //Sol glColor3f (1.0, 1.0, 0.0); circulo( 1000,1000,100); //funcion circulo glEnd(); //Mercurio glColor3f (0.65, 0.93, 0.69); circulo( 1000+ sin(ang) * 150,1000 + cos(ang) * 150,25); ang==ang+0.05; glEnd(); //Venus glColor3f (0.50, 0.0, 1.0); circulo( 1000- sin(ang) * 250,1000 - cos(ang) * 250,30);

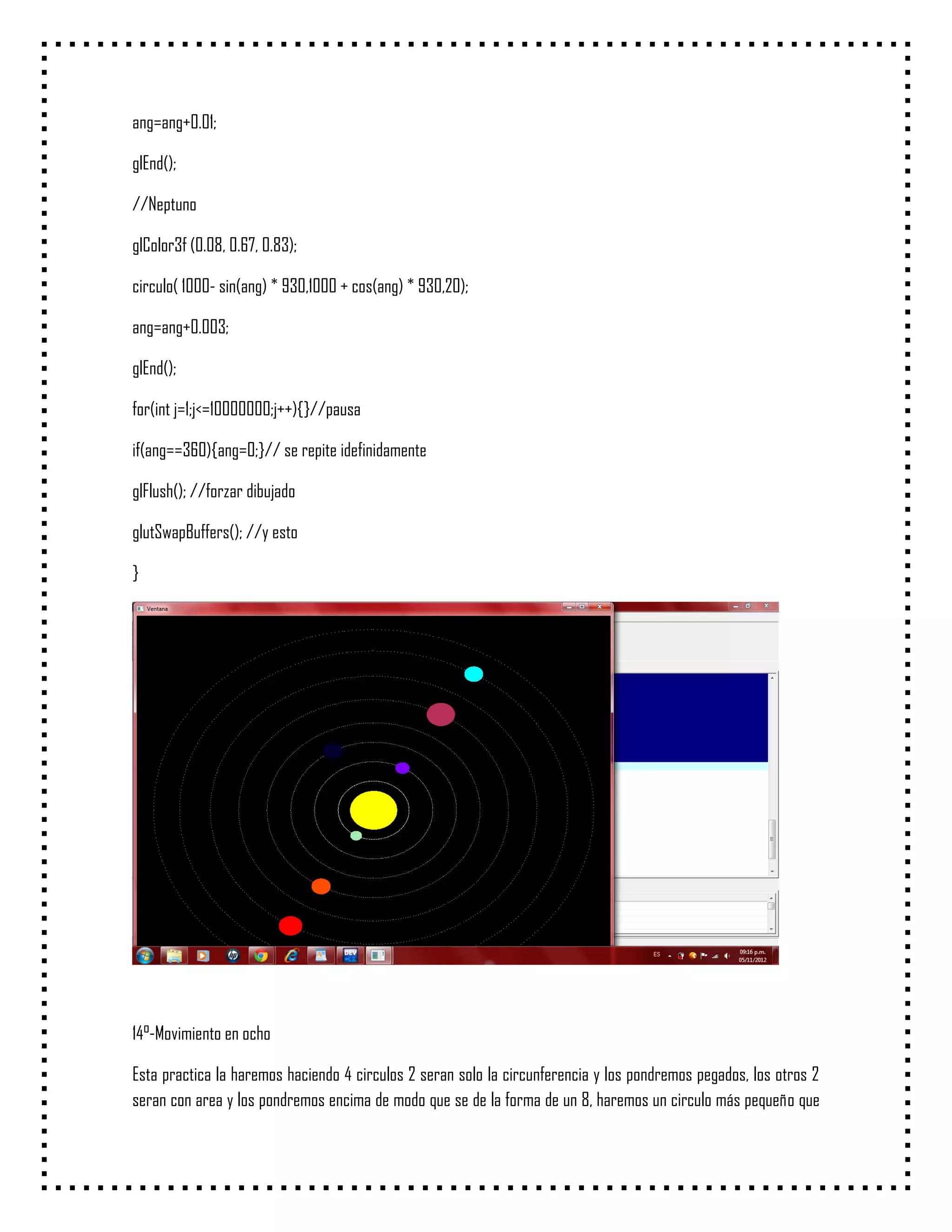

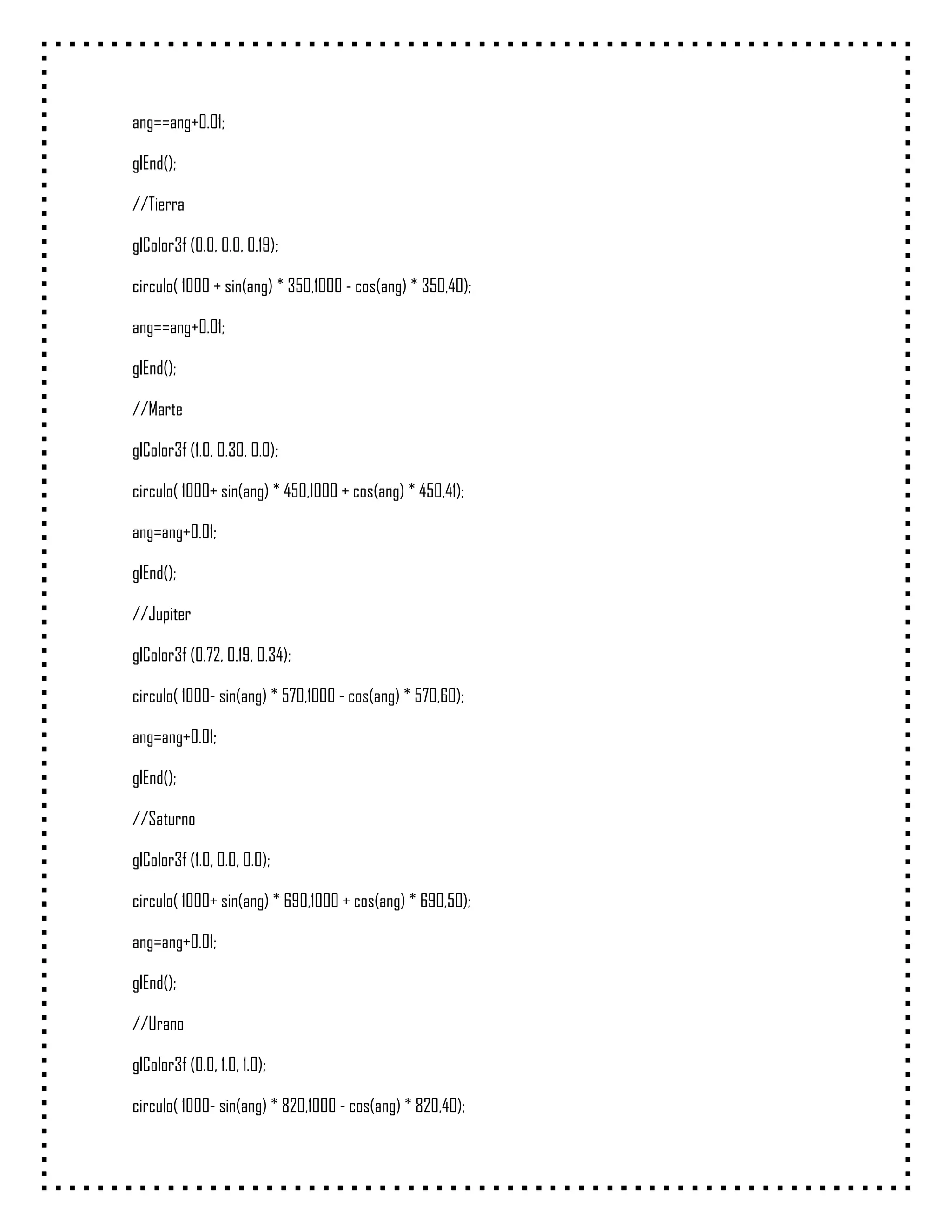

ang==ang+0.01; glEnd(); //Tierra glColor3f (0.0, 0.0, 0.19); circulo( 1000 + sin(ang) * 350,1000 - cos(ang) * 350,40); ang==ang+0.01; glEnd(); //Marte glColor3f (1.0, 0.30, 0.0); circulo( 1000+ sin(ang) * 450,1000 + cos(ang) * 450,41); ang=ang+0.01; glEnd(); //Jupiter glColor3f (0.72, 0.19, 0.34); circulo( 1000- sin(ang) * 570,1000 - cos(ang) * 570,60); ang=ang+0.01; glEnd(); //Saturno glColor3f (1.0, 0.0, 0.0); circulo( 1000+ sin(ang) * 690,1000 + cos(ang) * 690,50); ang=ang+0.01; glEnd(); //Urano glColor3f (0.0, 1.0, 1.0); circulo( 1000- sin(ang) * 820,1000 - cos(ang) * 820,40);
ang=ang+0.01; glEnd(); //Neptuno glColor3f (0.08, 0.67, 0.83); circulo( 1000- sin(ang) * 930,1000 + cos(ang) * 930,20); ang=ang+0.003; glEnd(); for(int j=1;j<=10000000;j++){}//pausa if(ang==360){ang=0;}// se repite idefinidamente glFlush(); //forzar dibujado glutSwapBuffers(); //y esto } 14°-Movimiento en ocho Esta practica la haremos haciendo 4 circulos 2 seran solo la circunferencia y los pondremos pegados, los otros 2 seran con area y los pondremos encima de modo que se de la forma de un 8, haremos un circulo más pequeño que

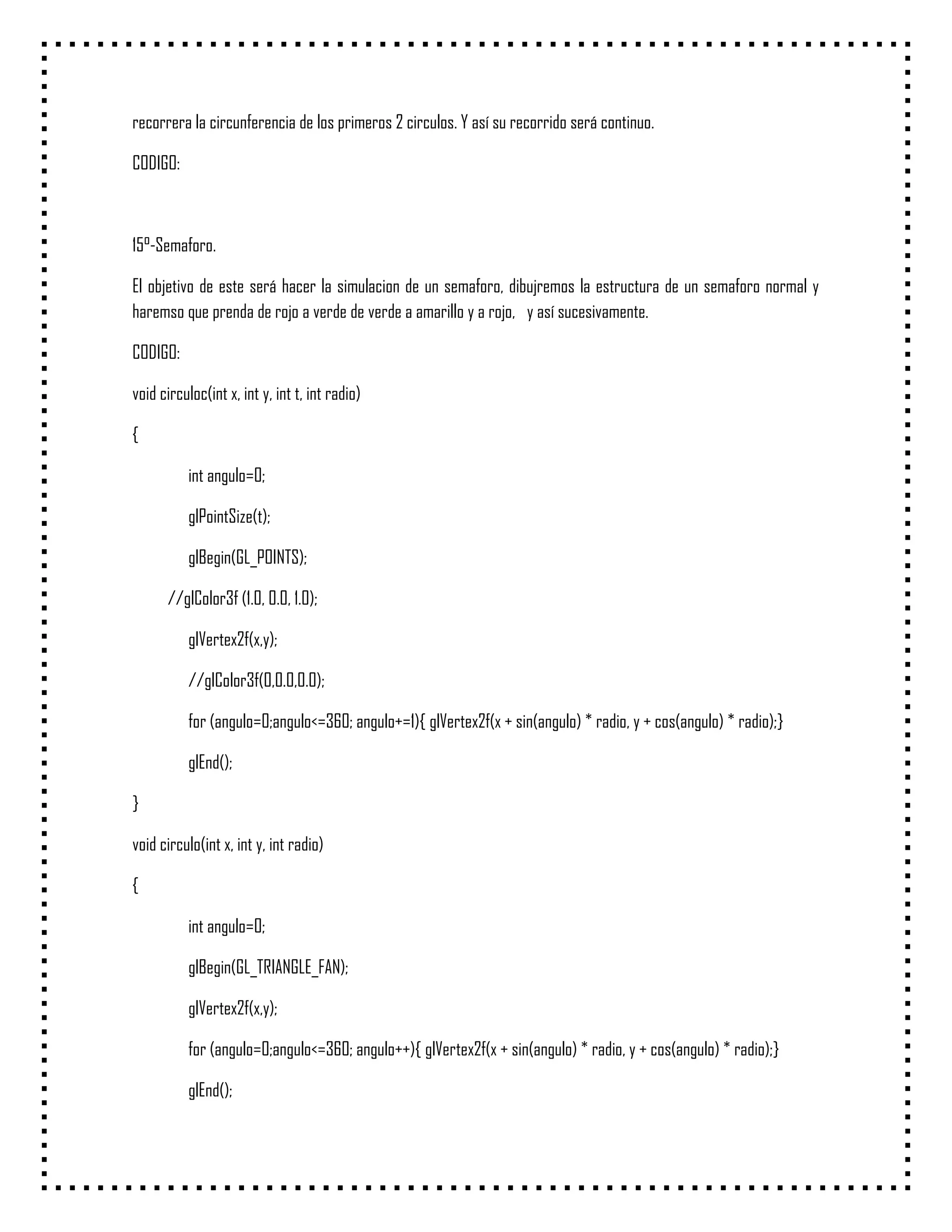

recorrera la circunferencia de los primeros 2 circulos. Y así su recorrido será continuo. CODIGO: 15°-Semaforo. El objetivo de este será hacer la simulacion de un semaforo, dibujremos la estructura de un semaforo normal y haremso que prenda de rojo a verde de verde a amarillo y a rojo, y así sucesivamente. CODIGO: void circuloc(int x, int y, int t, int radio) { int angulo=0; glPointSize(t); glBegin(GL_POINTS); //glColor3f (1.0, 0.0, 1.0); glVertex2f(x,y); //glColor3f(0,0.0,0.0); for (angulo=0;angulo<=360; angulo+=1){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd(); } void circulo(int x, int y, int radio) { int angulo=0; glBegin(GL_TRIANGLE_FAN); glVertex2f(x,y); for (angulo=0;angulo<=360; angulo++){ glVertex2f(x + sin(angulo) * radio, y + cos(angulo) * radio);} glEnd();

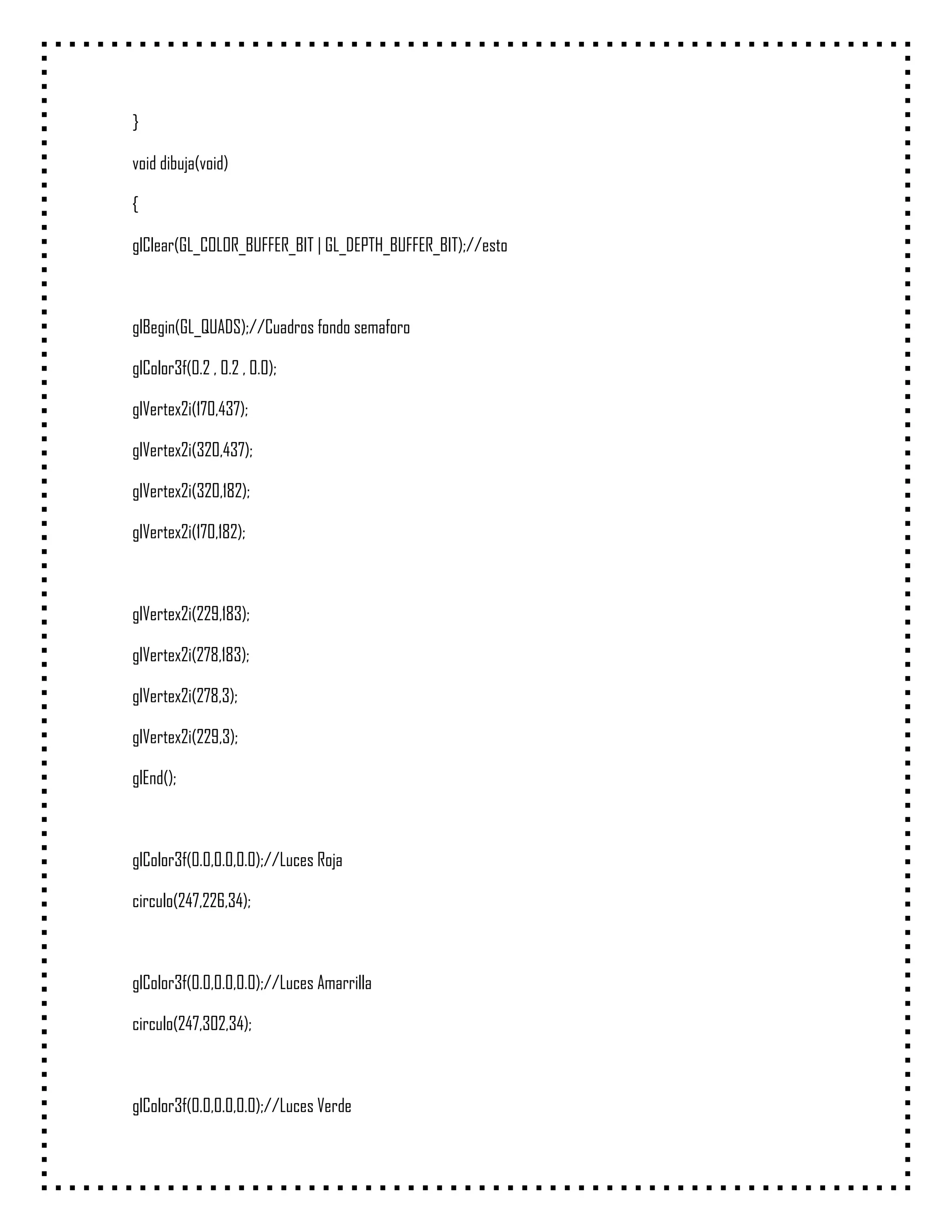

} void dibuja(void) { glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);//esto glBegin(GL_QUADS);//Cuadros fondo semaforo glColor3f(0.2 , 0.2 , 0.0); glVertex2i(170,437); glVertex2i(320,437); glVertex2i(320,182); glVertex2i(170,182); glVertex2i(229,183); glVertex2i(278,183); glVertex2i(278,3); glVertex2i(229,3); glEnd(); glColor3f(0.0,0.0,0.0);//Luces Roja circulo(247,226,34); glColor3f(0.0,0.0,0.0);//Luces Amarrilla circulo(247,302,34); glColor3f(0.0,0.0,0.0);//Luces Verde

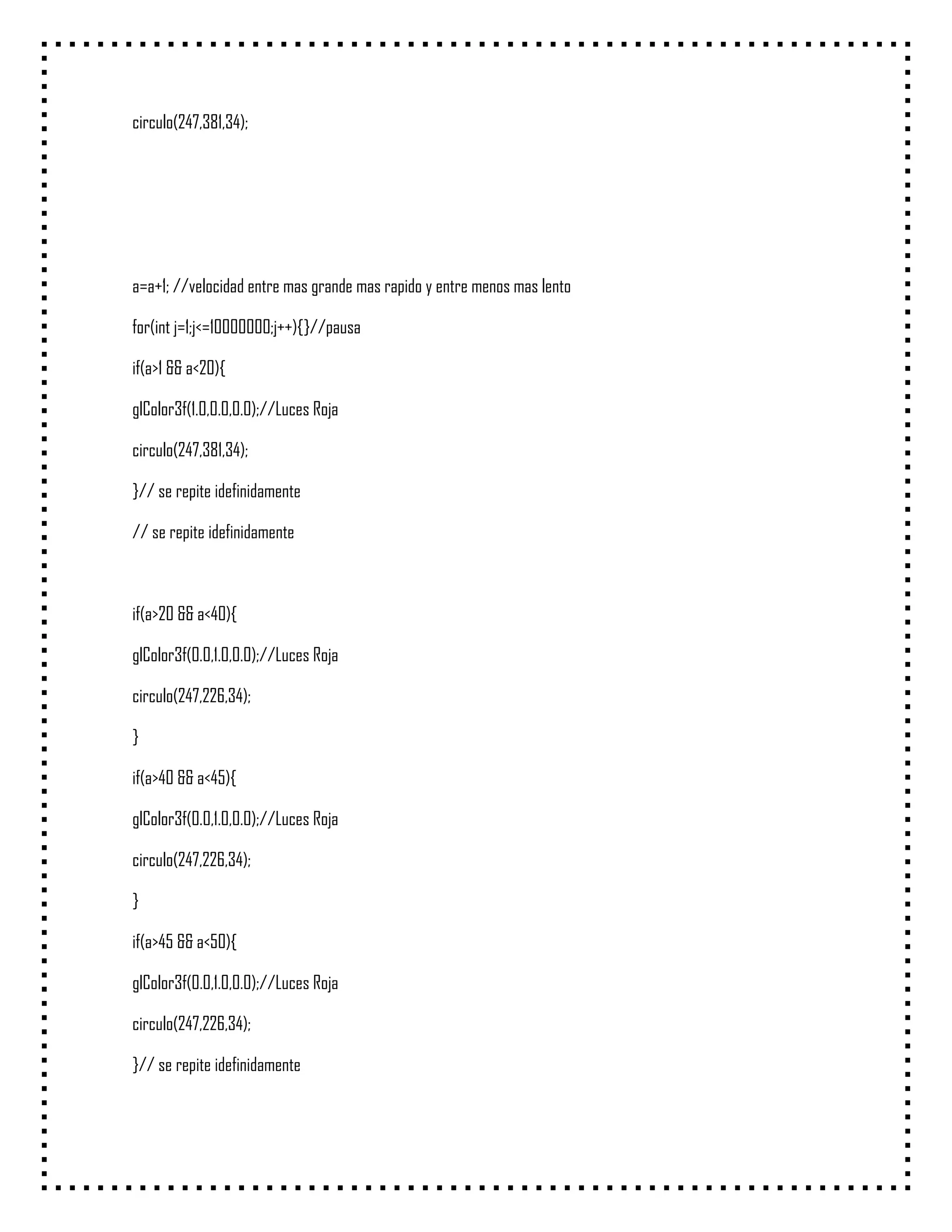

circulo(247,381,34); a=a+1; //velocidad entre mas grande mas rapido y entre menos mas lento for(int j=1;j<=10000000;j++){}//pausa if(a>1 && a<20){ glColor3f(1.0,0.0,0.0);//Luces Roja circulo(247,381,34); }// se repite idefinidamente // se repite idefinidamente if(a>20 && a<40){ glColor3f(0.0,1.0,0.0);//Luces Roja circulo(247,226,34); } if(a>40 && a<45){ glColor3f(0.0,1.0,0.0);//Luces Roja circulo(247,226,34); } if(a>45 && a<50){ glColor3f(0.0,1.0,0.0);//Luces Roja circulo(247,226,34); }// se repite idefinidamente

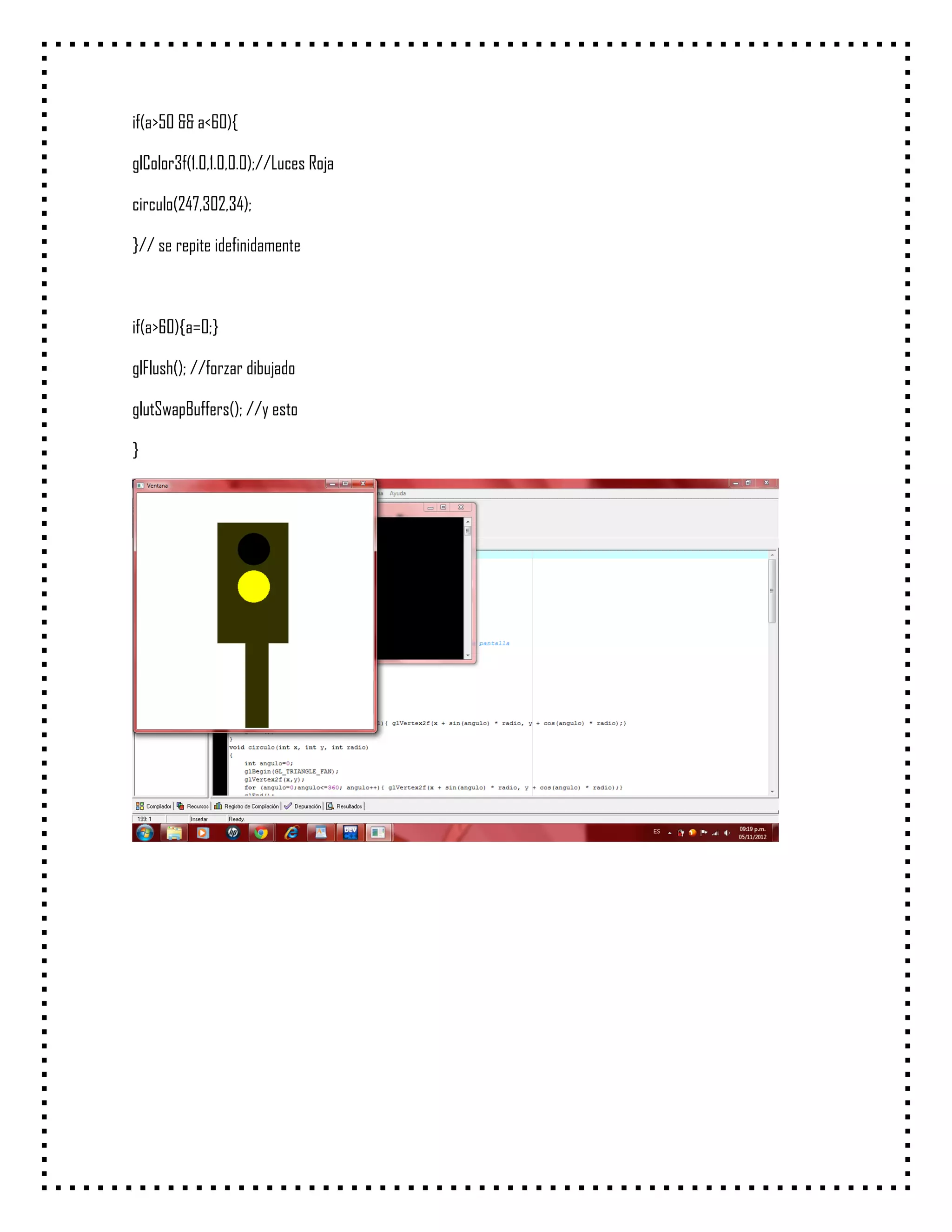

if(a>50 && a<60){ glColor3f(1.0,1.0,0.0);//Luces Roja circulo(247,302,34); }// se repite idefinidamente if(a>60){a=0;} glFlush(); //forzar dibujado glutSwapBuffers(); //y esto }

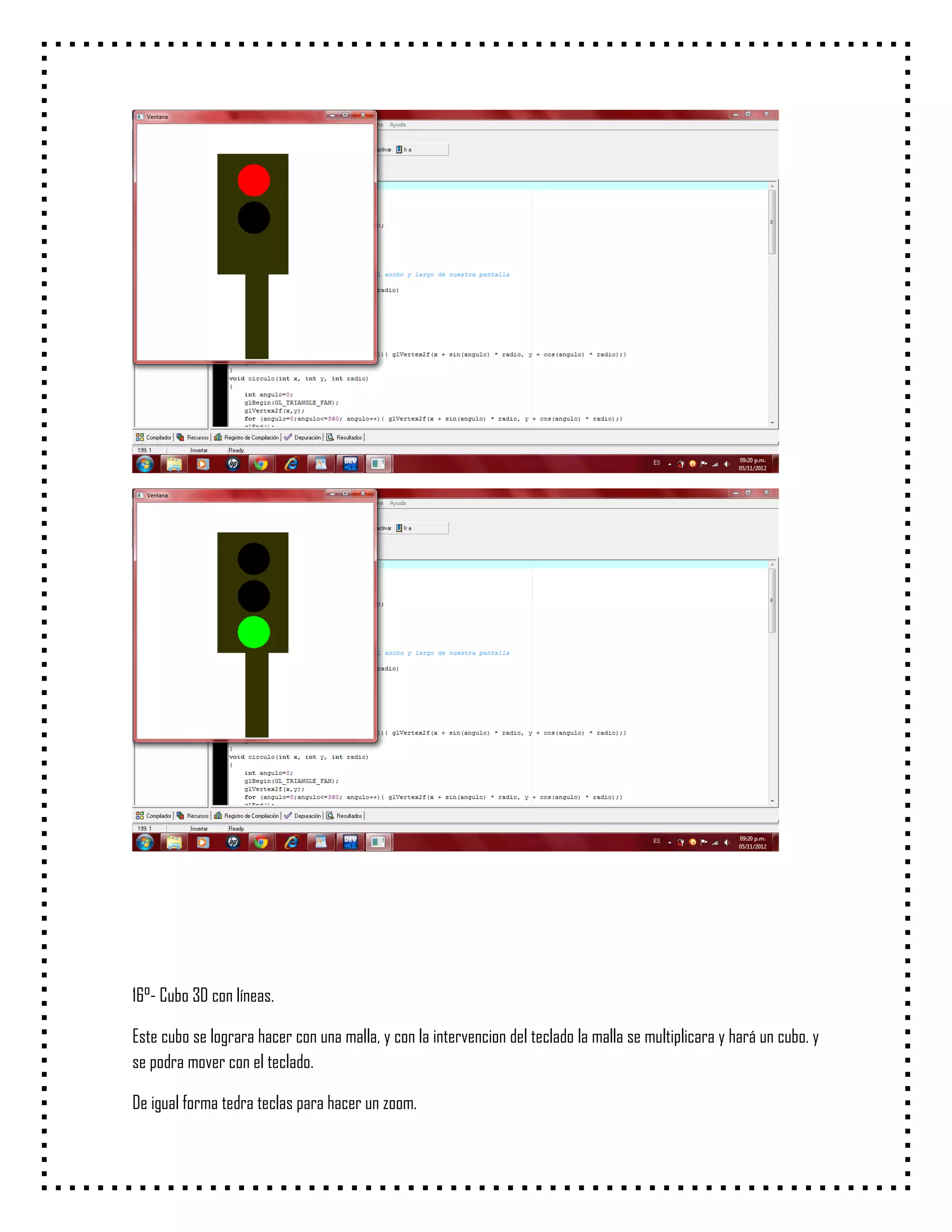

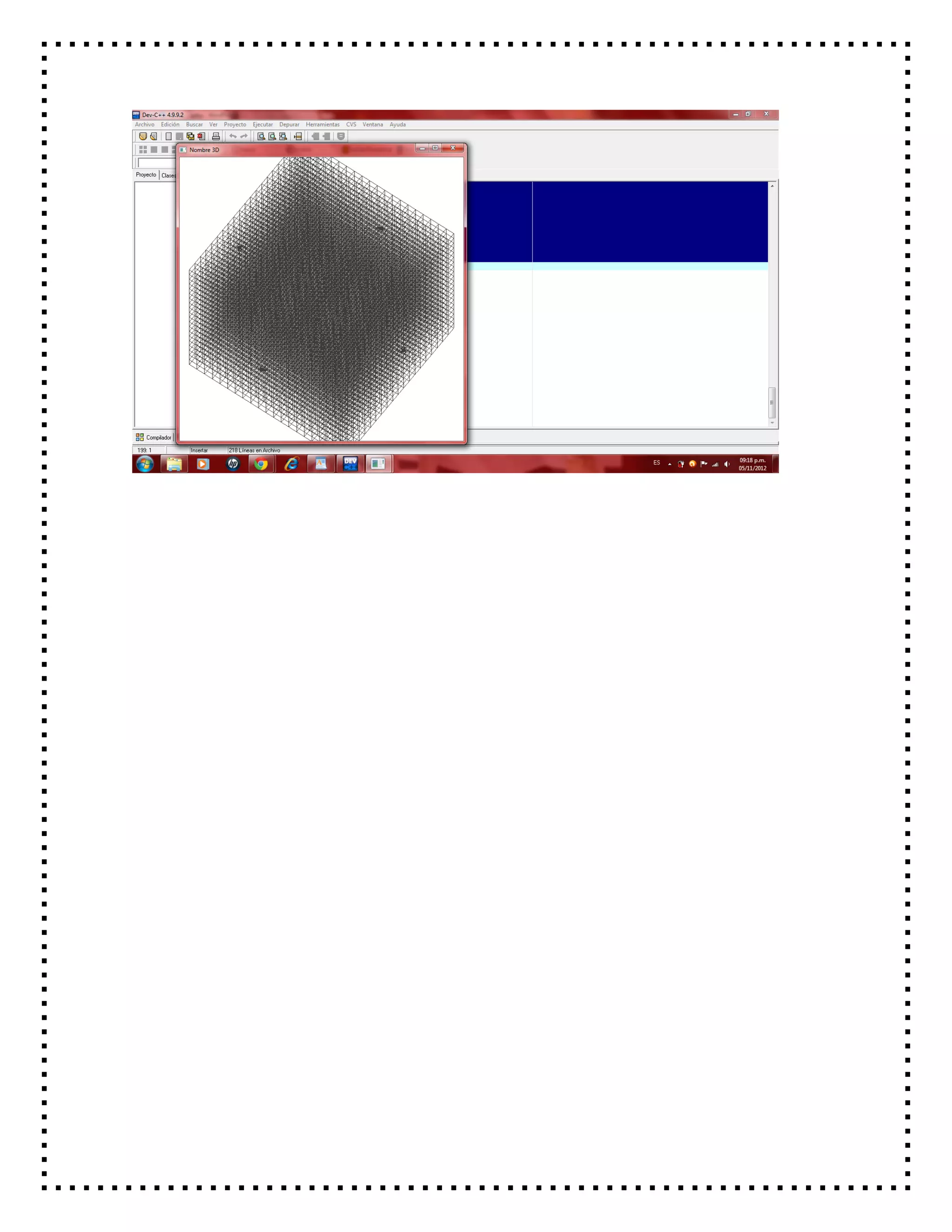

16°- Cubo 3D con líneas. Este cubo se lograra hacer con una malla, y con la intervencion del teclado la malla se multiplicara y hará un cubo. y se podra mover con el teclado. De igual forma tedra teclas para hacer un zoom.

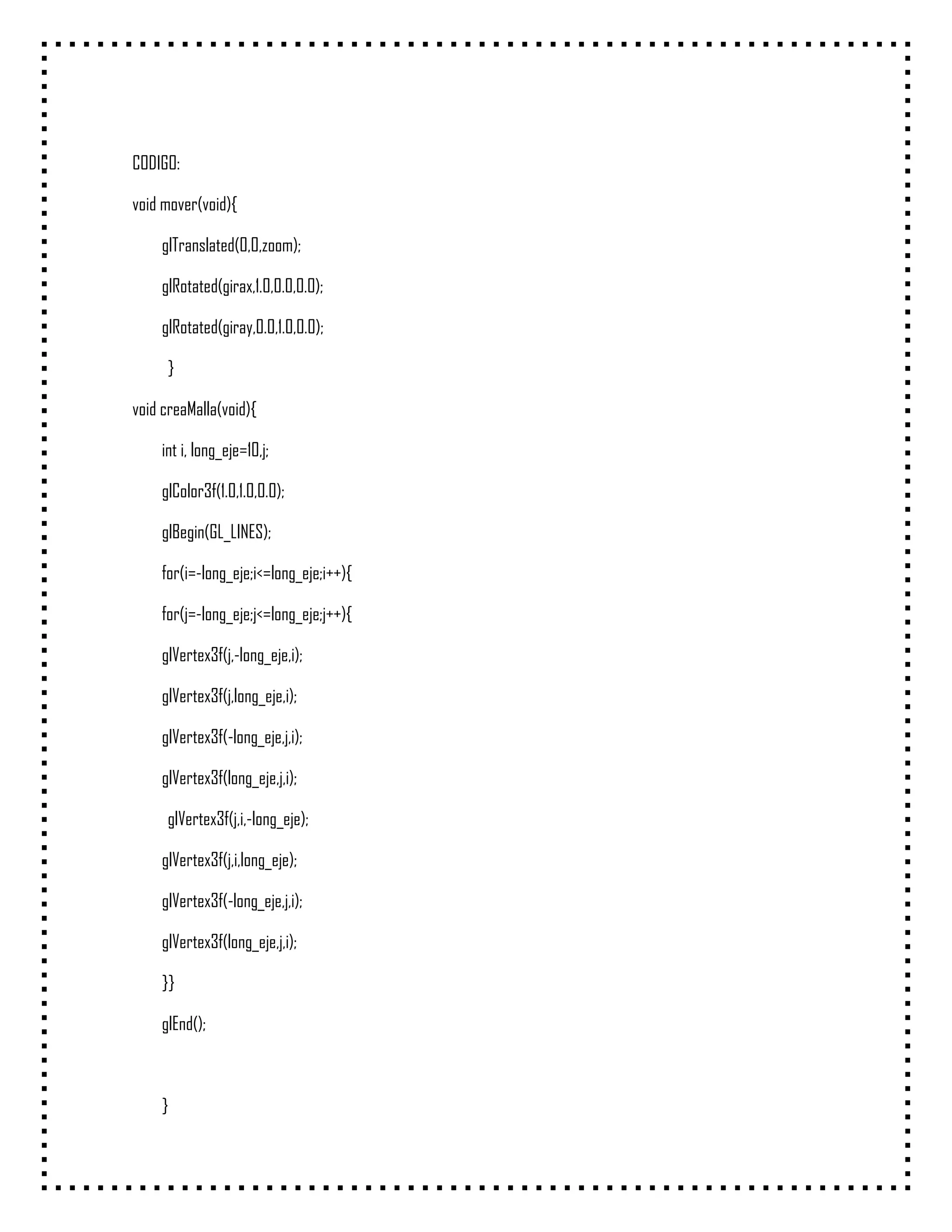

CODIGO: void mover(void){ glTranslated(0,0,zoom); glRotated(girax,1.0,0.0,0.0); glRotated(giray,0.0,1.0,0.0); } void creaMalla(void){ int i, long_eje=10,j; glColor3f(1.0,1.0,0.0); glBegin(GL_LINES); for(i=-long_eje;i<=long_eje;i++){ for(j=-long_eje;j<=long_eje;j++){ glVertex3f(j,-long_eje,i); glVertex3f(j,long_eje,i); glVertex3f(-long_eje,j,i); glVertex3f(long_eje,j,i); glVertex3f(j,i,-long_eje); glVertex3f(j,i,long_eje); glVertex3f(-long_eje,j,i); glVertex3f(long_eje,j,i); }} glEnd(); }

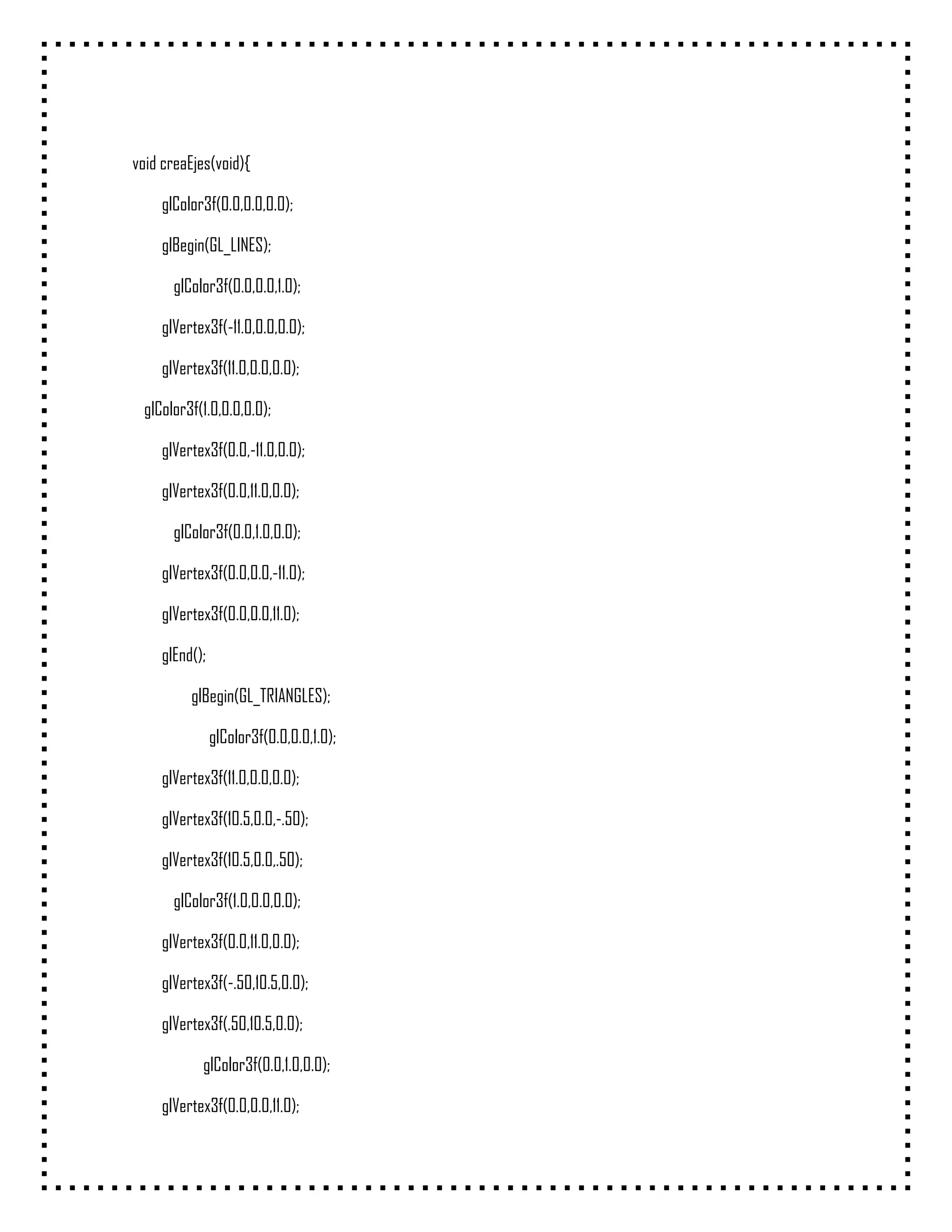

void creaEjes(void){ glColor3f(0.0,0.0,0.0); glBegin(GL_LINES); glColor3f(0.0,0.0,1.0); glVertex3f(-11.0,0.0,0.0); glVertex3f(11.0,0.0,0.0); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,-11.0,0.0); glVertex3f(0.0,11.0,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,-11.0); glVertex3f(0.0,0.0,11.0); glEnd(); glBegin(GL_TRIANGLES); glColor3f(0.0,0.0,1.0); glVertex3f(11.0,0.0,0.0); glVertex3f(10.5,0.0,-.50); glVertex3f(10.5,0.0,.50); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,11.0,0.0); glVertex3f(-.50,10.5,0.0); glVertex3f(.50,10.5,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,11.0);

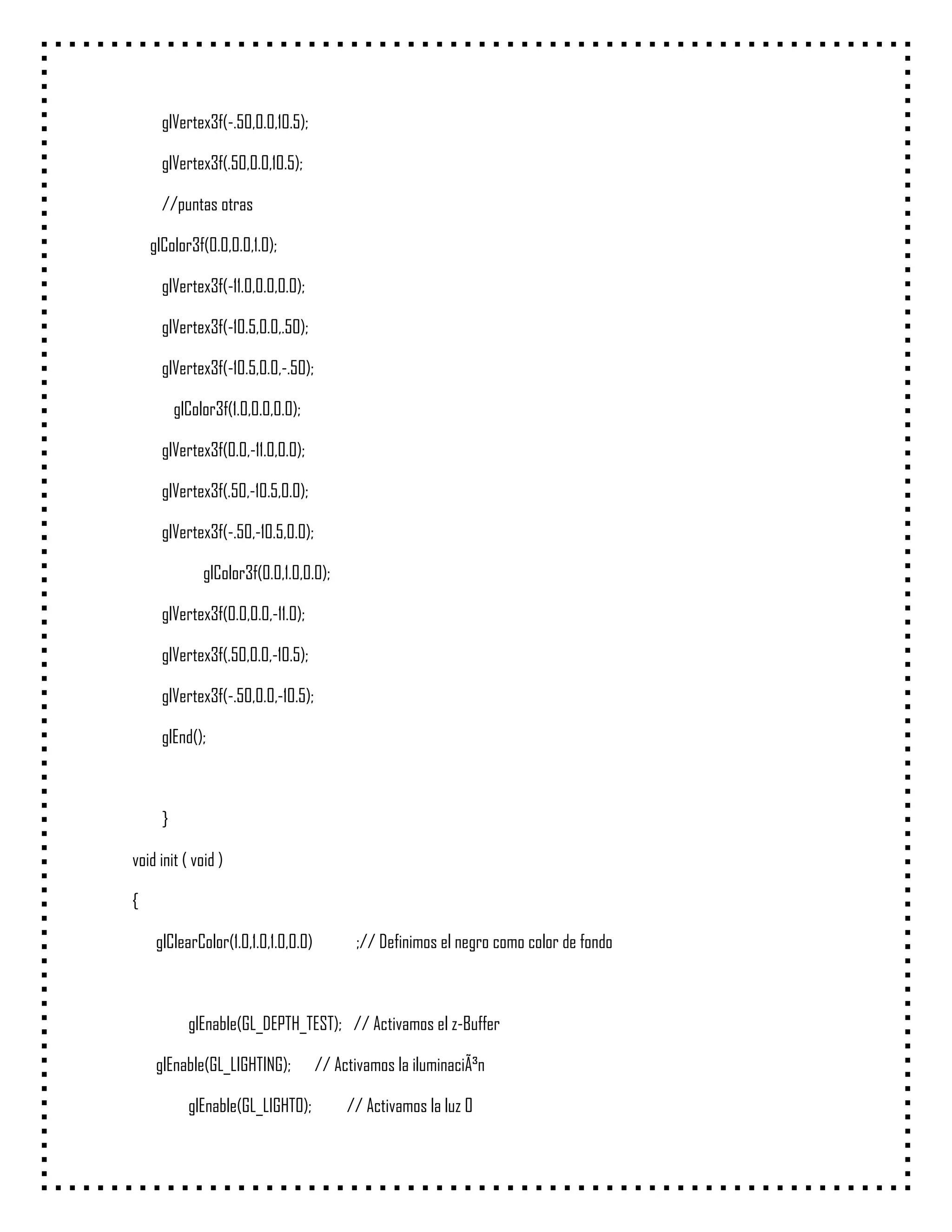

glVertex3f(-.50,0.0,10.5); glVertex3f(.50,0.0,10.5); //puntas otras glColor3f(0.0,0.0,1.0); glVertex3f(-11.0,0.0,0.0); glVertex3f(-10.5,0.0,.50); glVertex3f(-10.5,0.0,-.50); glColor3f(1.0,0.0,0.0); glVertex3f(0.0,-11.0,0.0); glVertex3f(.50,-10.5,0.0); glVertex3f(-.50,-10.5,0.0); glColor3f(0.0,1.0,0.0); glVertex3f(0.0,0.0,-11.0); glVertex3f(.50,0.0,-10.5); glVertex3f(-.50,0.0,-10.5); glEnd(); } void init ( void ) { glClearColor(1.0,1.0,1.0,0.0) ;// Definimos el negro como color de fondo glEnable(GL_DEPTH_TEST); // Activamos el z-Buffer glEnable(GL_LIGHTING); // Activamos la iluminación glEnable(GL_LIGHT0); // Activamos la luz 0

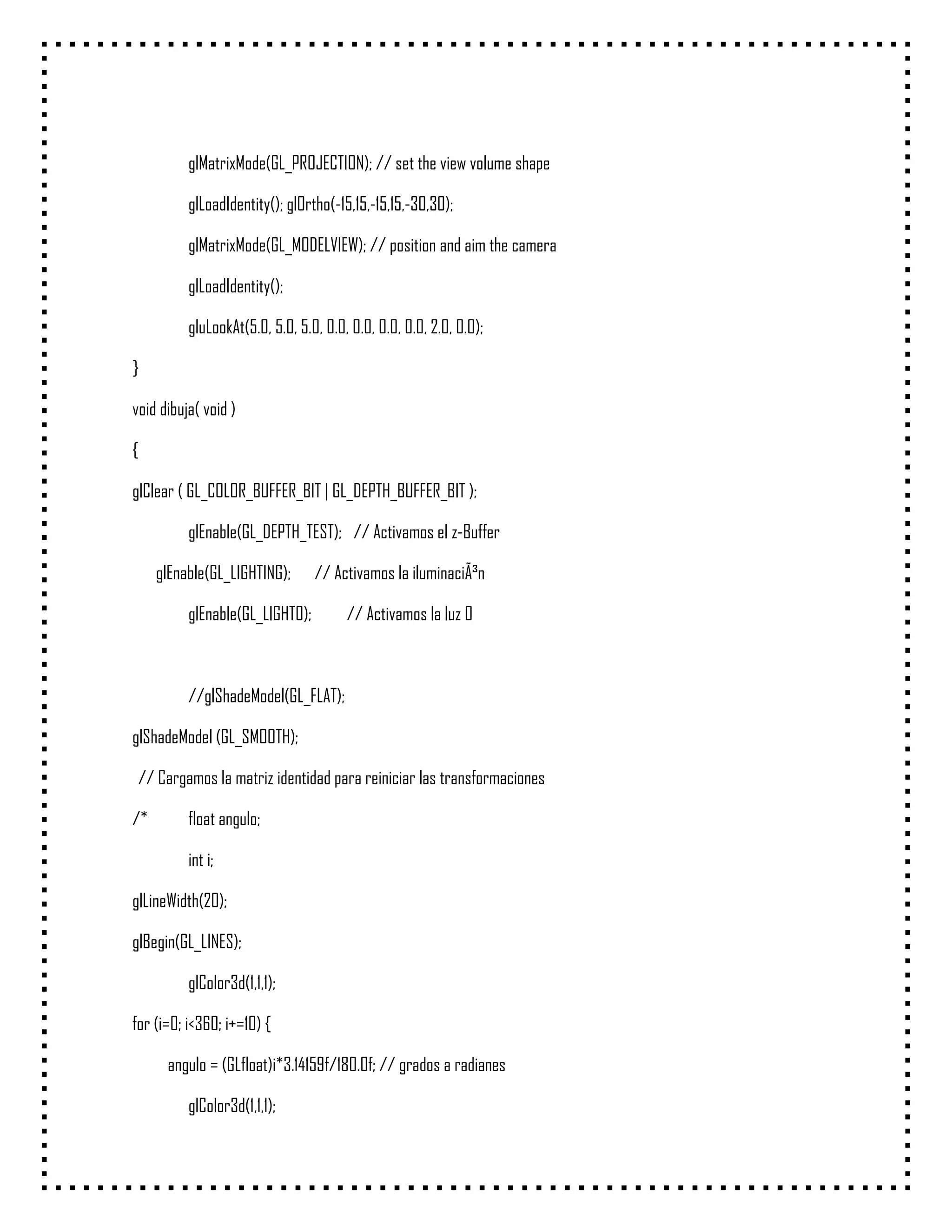

glMatrixMode(GL_PROJECTION); // set the view volume shape glLoadIdentity(); glOrtho(-15,15,-15,15,-30,30); glMatrixMode(GL_MODELVIEW); // position and aim the camera glLoadIdentity(); gluLookAt(5.0, 5.0, 5.0, 0.0, 0.0, 0.0, 0.0, 2.0, 0.0); } void dibuja( void ) { glClear ( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT ); glEnable(GL_DEPTH_TEST); // Activamos el z-Buffer glEnable(GL_LIGHTING); // Activamos la iluminación glEnable(GL_LIGHT0); // Activamos la luz 0 //glShadeModel(GL_FLAT); glShadeModel (GL_SMOOTH); // Cargamos la matriz identidad para reiniciar las transformaciones /* float angulo; int i; glLineWidth(20); glBegin(GL_LINES); glColor3d(1,1,1); for (i=0; i<360; i+=10) { angulo = (GLfloat)i*3.14159f/180.0f; // grados a radianes glColor3d(1,1,1);

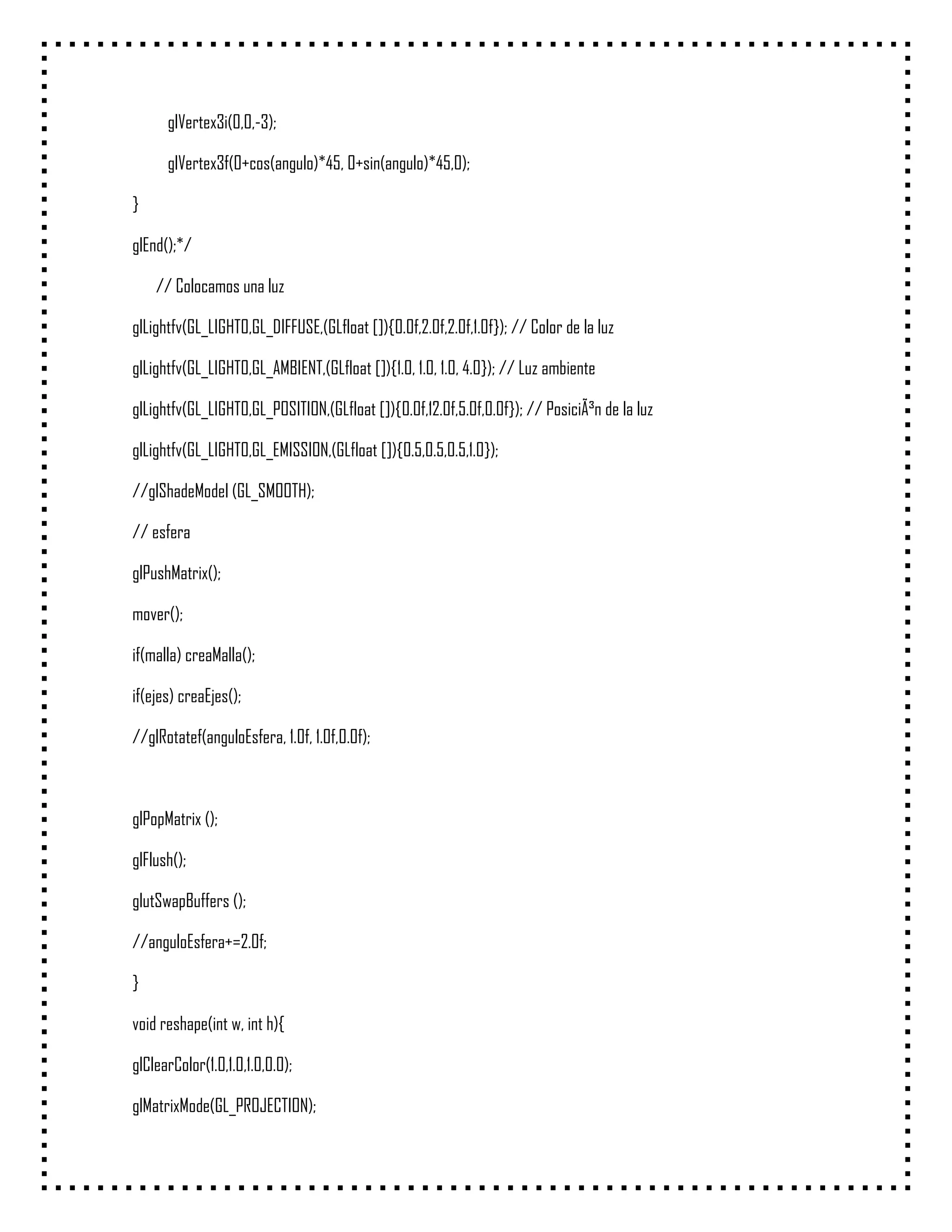

glVertex3i(0,0,-3); glVertex3f(0+cos(angulo)*45, 0+sin(angulo)*45,0); } glEnd();*/ // Colocamos una luz glLightfv(GL_LIGHT0,GL_DIFFUSE,(GLfloat []){0.0f,2.0f,2.0f,1.0f}); // Color de la luz glLightfv(GL_LIGHT0,GL_AMBIENT,(GLfloat []){1.0, 1.0, 1.0, 4.0}); // Luz ambiente glLightfv(GL_LIGHT0,GL_POSITION,(GLfloat []){0.0f,12.0f,5.0f,0.0f}); // Posición de la luz glLightfv(GL_LIGHT0,GL_EMISSION,(GLfloat []){0.5,0.5,0.5,1.0}); //glShadeModel (GL_SMOOTH); // esfera glPushMatrix(); mover(); if(malla) creaMalla(); if(ejes) creaEjes(); //glRotatef(anguloEsfera, 1.0f, 1.0f,0.0f); glPopMatrix (); glFlush(); glutSwapBuffers (); //anguloEsfera+=2.0f; } void reshape(int w, int h){ glClearColor(1.0,1.0,1.0,0.0); glMatrixMode(GL_PROJECTION);

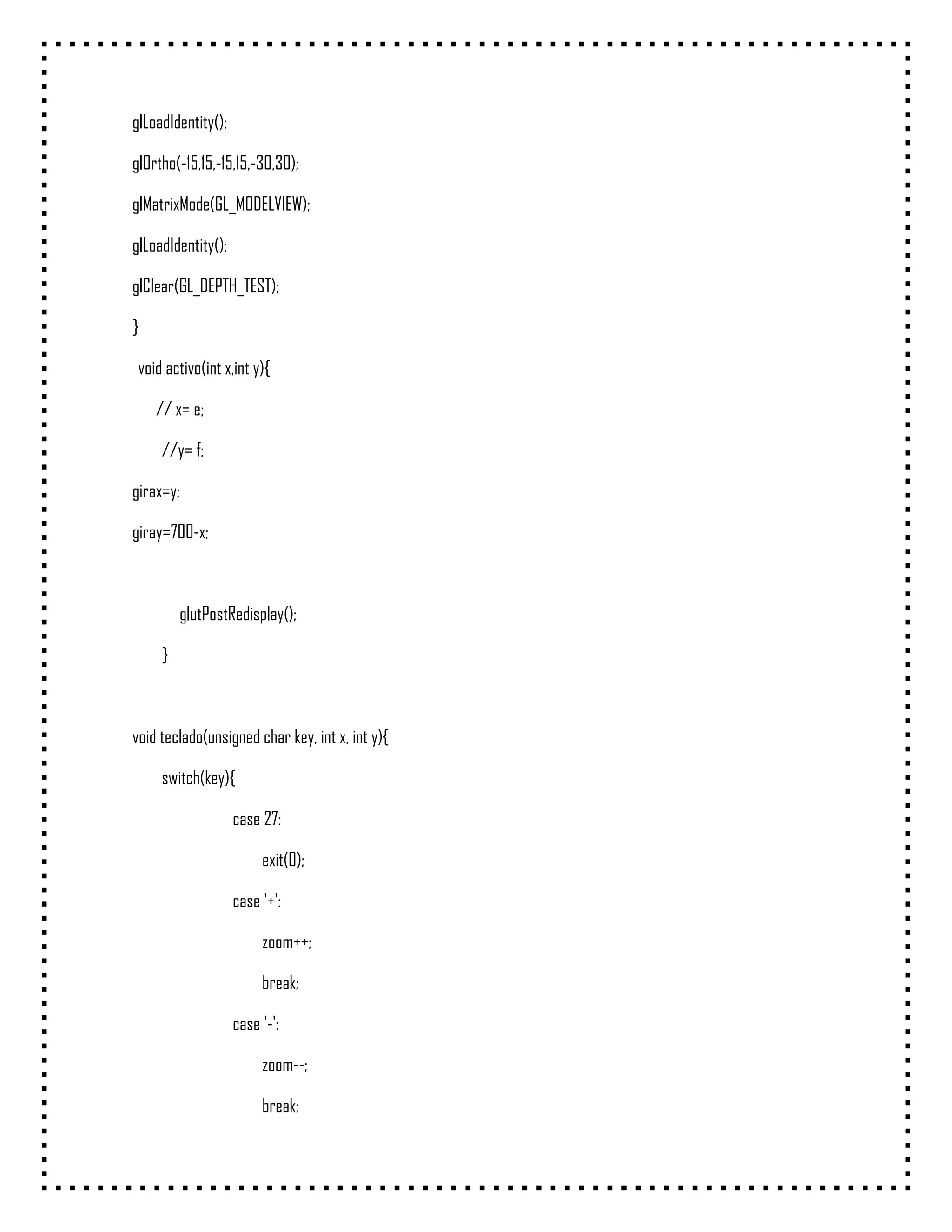

glLoadIdentity(); glOrtho(-15,15,-15,15,-30,30); glMatrixMode(GL_MODELVIEW); glLoadIdentity(); glClear(GL_DEPTH_TEST); } void activo(int x,int y){ // x= e; //y= f; girax=y; giray=700-x; glutPostRedisplay(); } void teclado(unsigned char key, int x, int y){ switch(key){ case 27: exit(0); case '+': zoom++; break; case '-': zoom--; break;

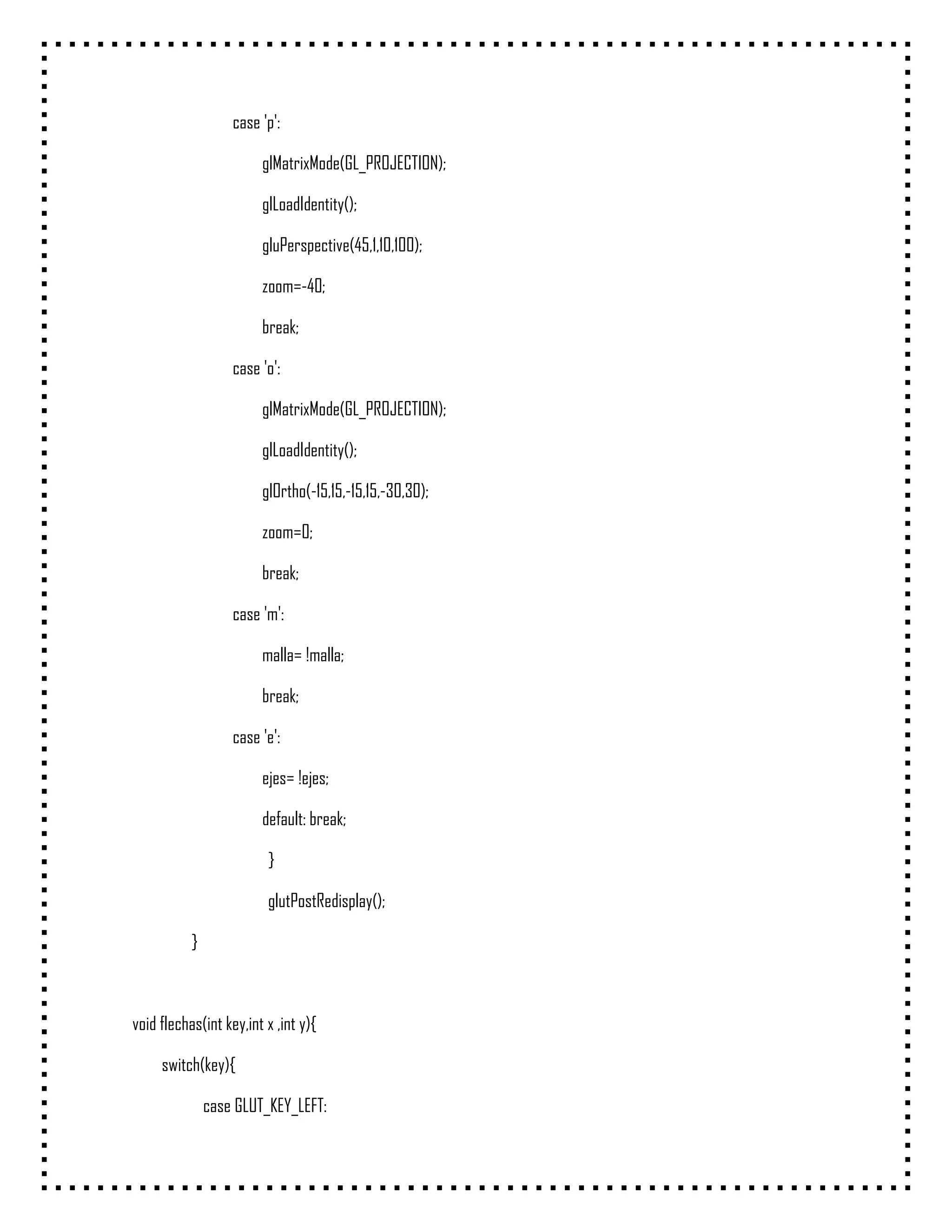

case 'p': glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluPerspective(45,1,10,100); zoom=-40; break; case 'o': glMatrixMode(GL_PROJECTION); glLoadIdentity(); glOrtho(-15,15,-15,15,-30,30); zoom=0; break; case 'm': malla= !malla; break; case 'e': ejes= !ejes; default: break; } glutPostRedisplay(); } void flechas(int key,int x ,int y){ switch(key){ case GLUT_KEY_LEFT:

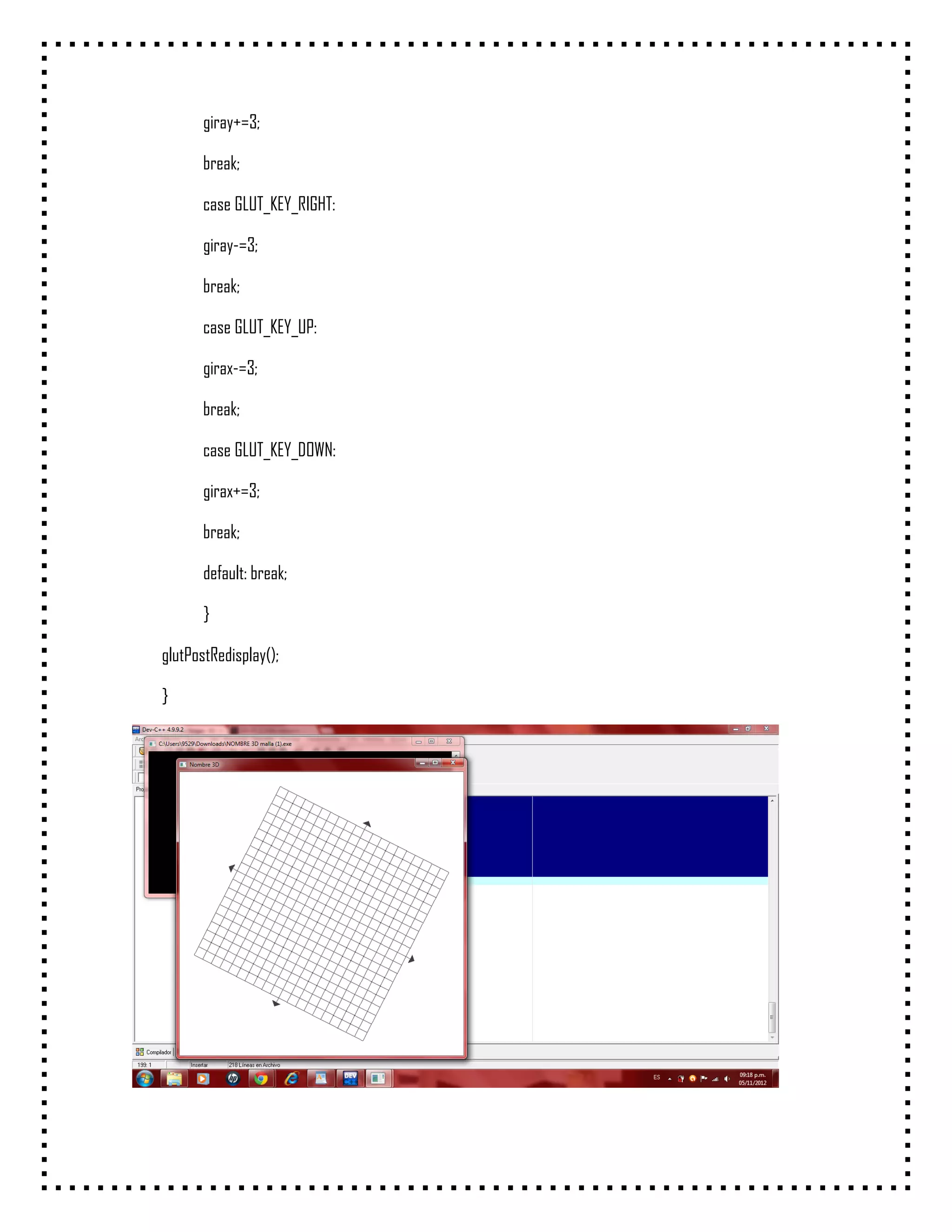

giray+=3; break; case GLUT_KEY_RIGHT: giray-=3; break; case GLUT_KEY_UP: girax-=3; break; case GLUT_KEY_DOWN: girax+=3; break; default: break; } glutPostRedisplay(); }
