Manuales SP3D Equipement

Process, Power and Marine Division
13/03/2007
SmartPlant 3D Equipement
SmartPlant 3D Version
07.xx.xx.xx Mai 2007
PPM France
Nasser ZAID

13/03/2006
Equipos
Equipement Task permite modelar equipos desde el catálogo
construídos a partir de :
•símbolos VB
• ficheros .asm de Solid Edge
• ficheros SAT
Los equipos pueden ser o no paramétricos.
2
11/10/2008© 2006. Intergraph Corporation. All Rights Reserved.
Los equipos pueden ser o no paramétricos.
Es posible construir un equipo completo a partir de primitivas
geometricas (Designed Equipment).
Es también posible construir un equipo a partir de componentes
predefinidos.
En el momento de poner el equipo, se pueden definir las
relaciones de posicionamiento (Mate, align …) con los planos u
otros equipos.

13/03/2006
Equipement
Un equipo es un Custom Assembly compuesto de Members.
Las boquillas (Nozzle), gráficos de primitivas (Shapes) y los
componentes son los Members.
Un equipo puede tener multiples representaciones llamadas
Aspectos. (físico, mantenimiento, etc ..).
Las representaciones se definen en el Custom Assembly o en
3
Las representaciones se definen en el Custom Assembly o en
Solid Edge.
Un equipo puede tener múltiples tipos de conexiones
Las conexiones se llaman Port.
Port permitidos
Piping
Ducting
Cable tray
Conduit
Cable
Foundation Un equipo en catalogo es una part.

13/03/2006
EQP : Entorno
Menú : Task : Equipment and Furnishings
Toolbar
4

13/03/2006
EQP : Entorno
Equipment task tiene nueve comandos
Herramienta de selección
Insertar equipos de catálogo
Insertar equipos diseñados
5
Insertar primitiva
Insertar componentes de catálogo
Insertar boquilla
Importar formas
Rotar equipos
Reemplazar equipos
Insertar componentes diseñados

13/03/2006
EQP : Herramienta de
selección
Internos a una fence
La herramienta de selección permite identificar objetos
6
+ CTRL
Internos y solapando una fence
+ SHIFT
La herramienta de selección permite la lectura de las propiedades de los objetos

13/03/2006
EQP : Filtro de
localización
El filtro de localización sirve a limitar la selección de objetos con la ayuda de filtros
predefinidos
El filtro se elige en la caja locate filter
7
Es posible extender la selección a objetos en el
explorador de espacio de trabajo (WSE)

13/03/2006
SmartSketch 3D - Glyphs
8
El botón del medio del ratón bloquea/desbloquea la direction (CTRL+L)
Este
Norte
Elevación

13/03/2006
Localización por lista
Propiedades
9
Switch para selección exclusiva
Vacía la selección
Número de objetos en lista
Tiempo de espera sobre un
objeto antes de aceptarlo
CRTL D
Añade objetos a la lista

13/03/2006
QuickPick
Posición del cursor en espera
El tiempo de espera para el QuickPick depende del
parámetro Dwell (opciones)
10

13/03/2006
Pin Point
F9 Display On/Off
F12 Definición de origen Coordenadas Rectangulares
CS por tres puntos
11
F12 Definición de origen
Origin en CS
Coordenadas Relativas
(Relative Tracking)
Coordenadas Rectangulares
Coordenadas Esfericas
Propiedades del CS activo
Coordenadas Cilíndricas

13/03/2006
Activar el Pin Point
Seleccionar el CS
Pin Point : Coordenadas Rectangulares
12
Origen (F12)
X,Y,Z desde el origen
F6 Bloqueo de Este
F7 Bloqueo de Norte
F8 Bloqueo de elevación

13/03/2006
Pin Point : CS por 3 puntos
Esta opción permit crear un CS temporal, que desaparece cuando se
cambia el CS de referencia.
Primer punto define el origen del CS
Segundo punto orienta el eje X
Tercer punto orienta el eje Y
13
El CS se llamará Temporary y funciona con coordenadas rectangulares o
esféricas.

13/03/2006
Point Along
Objeto de referencia
14
Punto de referencia
La distancia tecleada se mide a
la izquierda o a la derecha del
Punto de referencia en función
de la posición del cursor.
Botón izquierdo para aceptar

13/03/2006
Poner Equipos de
catálogo
El comando abre el catálogo de equipos (catalog browser).
Pre-visualizaciónLos equipos son piezas (Parts) de familias
15
Propiedades de la
Part

13/03/2006
El equipo aparece en el punto indicado por el cursor vinculado por su origen.
Las flechas del teclado permiten orientar el equipo de forma dinámica.
Poner Equipos de
catálogo
16
Para activar esta funcionalidad se debe activar la ventana.

13/03/2006
Relaciones / Vínculos
• Relaciones
- Mate
- Align
Se definen como relaciones de posicionamiento entre un equipos y los objetos de referencia
• Vínculos
- Minimum Distance
- E-W Distance
17
- Align
- Connect
- Parallel
- Mate to Tangent Plane
- E-W Distance
- N-S Distance
- Vertical Distance
La primera relación se puede definir durante el posicionamiento del equipo (creación).
Las relaciones sucesivas se hacen en modo edición en cualquier momento

13/03/2006
Relación MATE
- Mate
La relación Mate se aplica entre la superficie de un equipo y aquella de
- Otro equipos
18
- Otro equipos
- Un plano de apoyo (Slab)
- Un plano de un perfile (Member part)
- Un plano coordenado de grid
- Un plano de planta
Estos planos deben ser paralelos a una distancia definida por un valor (Offset).

13/03/2006
• Relación entre un equipo y un plano de apoyo
(Slab)
El gliph informa que el punto está
en el plano
Relación MATE
19
El gliph informa que el punto está en
la cara superior del slab
Si Pin Point está activo se recibe información de la elevación
del plano

13/03/2006
La relación se crea en el momento que se acepta la posición
Relación MATE
20
Offset define el vínculo de distancia al plano de apoyo

13/03/2006
• Relación entre dos equipos.
Equipo de referencia
Part de referencia
Relación MATE
21
Los equipos conservan su posición
Los equipos no son alineados
por el origen
Los equipos están
alineados por el
origen

13/03/2006
• Relación entre un equipo y un plano
vertical.
Part de referencia
Relación MATE
22
Vínculo en relación al plano
El equipo tiene dos relaciones

13/03/2006
• Relación entre un equipo y un plano vertical oblicuo.
Part de referencia
Relación MATE
23

13/03/2006
• Alineación de una boquilla y un plano vertical
Part de referencia
Relación MATE
24

13/03/2006
- Align
La relación Align se aplica entre la superficie de un equipo y una
referencia
- A otro equipo
Relación ALIGN
25
- A otro equipo
- A un plano (Slab)
- A un plano de un perfil
- A un plano coordenado
- A un plano horizontal con el fin de permitir paralelismo mediante
desplazamiento y rotación.
La relación Align se aplica también entre dos cilindros para alcanzar colinealidad.

13/03/2006
• Alineación entre superficies planas de dos
equipos
Part de referencia
Relación ALIGN
26

13/03/2006
Equipo de referencia Part de referencia
• Alineación entre elementos cilíndricos de
dos equipos
Relación ALIGN
27

13/03/2006
- Connect
La relación Connect fuerza un punto de un equipo a conectarse con
otro punto
- De otro equipo
Relación CONNECT
28
- De otro equipo
- De un plano (Slab)
- De un plano de un perfil
- De un sistema de coordenadas (origen) con el fin de que sean
coincidentes.
Incompatible si los dos equipos se ponen con relación
MATE
F3 Surface Locate

13/03/2006
• Conexión de una boquilla de equipo con otra boquilla
Relación CONNECT
29
Part de referencia

13/03/2006
- Minimum Distance (solo para los equipos de catálogo)
- Distancia E-W
- Distancia N-S
- Distancia Vertical
Relación Minimum Distance
30
La relación Minimum distance permite posicionar un equipo
relativamente a un plano inclinado, un plano u otro punto por uno de sus
puntos en NS, EW o elevación.

13/03/2006
- Vertical Distance
Relación Vertical Distance
31
La relación Minimum distance permite posicionar un equipo relativo a
un plano inclinado u otro punto por uno de sus puntos.

13/03/2006
- Vertical Distance
Relación Vertical Distance
32

13/03/2006
- E/W Distance
Relación E/W Distance
33

13/03/2006
- E/W Distance
Relación E/W Distance
34

13/03/2006
- N/S Distance
Relación N/S Distance
35

13/03/2006
- N/S Distance
Relación N/S Distance
36

13/03/2006
Edge / Superficie
Superficie / Superficie
Edge / Edge
- Parallel
Relación Parallel
37
Edge / Edge
Edge/ Eje de cilindro
Eje de cilindro / Eje de cilindro

13/03/2006
- Parallel (Planos)
Relación Parallel
38

13/03/2006
- Parallel (Ejes de cilindros)
Relación Parallel
39

13/03/2006
Mate to tangent plane vincula un equipo a un plano que es tangente a
una superficie por el punto de intersección con un vector definido por un
par de puntos.
- Mate to Tangent Plane (Naval)
Relación Mate to Tangent Plane
40
par de puntos.
Plano
tangente
Vector
definido por
dos puntos
Superficie

13/03/2006
Place Equipment
Activar Pin Point
Seleccionar un sistema CS
41
Seleccionar el punto de origen

13/03/2006
Place Equipment
Se abre el Catalog Browser
42
Aceptar la selección
Aparece la pieza vinculada al cursor

13/03/2006
Place Equipment
Se abre el menú de cinta (Ribbon bar)
43

13/03/2006
Place Equipment
Activación de los campos del Ribbon bar
Definir el Offset
44
Definir el nombre del equipo (Name)
Definir el sistema (System)
Posicionar el equipo mediante botón izquierdo
ó
Seleccionar
Para definir la posición

13/03/2006
Place Equipment
45

13/03/2006
Borrado de una relación
Seleccionar el equipo con en gráficos
ó en el Workspace Explorer (WSE)
Pulsar Delete Relationship
Seleccionar la relación en la Relationship List
46
Pulsar Delete Relationship
Verificación gráfica de la relación

13/03/2006
Copy / Paste de un equipo
Seleccionar Equipment en Locate filter
Seleccionar el equipo en gráficos ó en el Workspace
Explorer (WSE)
47
Pulsar
Pulsar
Definir el sistema padre si es necesario Show Clipboard Window
Definir un punto de referencia
Keep original permission groups
Paste in place

13/03/2006
Copy / Paste de un equipo
Crear una nueva relación
Se actúa como en el caso de posicionar un nuevo equipo
48
Crear una nueva relación
Renombrar el equipo
Definir el Offset
Editar las propiedades …..
Aceptar con botón izquierdo

13/03/2006
Desplazamiento de un equipo
Explorer (WSE)
49
Activar Pin Point

13/03/2006
Seleccionar
Origen : Es por defecto
origen del equipo
Desplazamiento de un equipo
50
Destino
Origen
El origen del desplazamiento
puede ser otro objeto o
referencia gráfica
El comando se puede emplear durante el comando Paste antes de la confirmación

13/03/2006

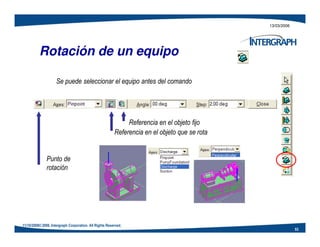

Rotación de un equipo
Se pueden emplear dos métodos
Explorer (WSE)
51
Se pueden emplear dos métodos
• Rotate Objet
• Rotate Equipment

13/03/2006
Se debe seleccionar el equipo antes del comando
Referencia en el objeto fijo
Rotación de un objeto
52
El comando se puede emplear
durante el comando Paste antes
de la confirmación
Punto de rotación
Referencia en el objeto que se rota

13/03/2006
Se puede seleccionar el equipo antes del comando
Rotación de un equipo
53
Punto de
rotación
Referencia en el objeto que se rota

13/03/2006
Simetría con copia de un equipo
54
Punto de referencia
Punto de simetría
Plano de simetría
Para validar la posición

13/03/2006
Simetría con copia de un equipo
Punto de simetríaPunto de simetría
55
Plano de simetría Para validar la posición

13/03/2006
Poner un equipo de diseño
Place Designed Equipment ofrece la posibilidad de construir un equipo a partir
de primitivas geometricas (Shapes), de boquillas (Nozzle), de conexiones
(ports) de diferentes tipos (hvac, elec, …) y de componentes de equipo
predefinidos.
El comando abre el Catalog Browser para
seleccionar la familia del equipo
56
seleccionar la familia del equipo

13/03/2006
Poner un equipo de diseño
Aparece un sistema de referencia que sirve como origen del equipo. (designed
equipment)
57
Recomendación : Poner el sistema de referencia en un punto
conocido
Denominar el designed equipment
Para definir la posición dar coordenadas
X,Y,Z conocidas

13/03/2006
Poner un componente de
equipo
El comando permite añadir componentes predefinidos de equipo desde
un catálogo a un equipo de catálogo o a un designed equipment.
58

13/03/2006
Activar Pin Point
equipo
59

13/03/2006
Se abre el Catalog Browser
equipo
60
Acceptar la selección
Aparece el componente vinculado al cursor

13/03/2006
equipo
Menu de cinta (Ribbon bar menu)
61

13/03/2006
equipo
Utilizar las flechas de teclado para orientar
62

13/03/2006
equipo
Activar las propiedades si es necesario
63
Aceptar con el botón
izquierdo

13/03/2006
equipo
Se puede copiar o mover un componente
Filtro de localización
Seleccionar el equipo en la ventana gráfica o en el
64
Seleccionar el equipo en la ventana gráfica o en el
Workspace Explorer (WSE)
Utilizar CTRL para selecciones múltiples

13/03/2006
Place Designed Equipment Component permite construir un componente a
partir de primitivas geometricas (Shapes).
El componente hereda las propiedades del equipo padre.
Poner un componente de equipo de
diseño
65
El comando abre el Catalog
Browser para seleccionar la
familia del componente

13/03/2006
Poner un componente de equipo de
diseño
66
Lista de equipos

13/03/2006
Poner primitivas
Place Shape offrece la posibilidad de construir un equipo a
partir de primitivas geometricas (Shapes).
Place Shape ofrece la posibilidad de añadir primitivas a un
designed equipment o a equipment component .
67
Las conexiones (Ports) se añaden para permitir conexiones
de líneas de diferentes tipos y se clasifican como:
Foundation port
Electrical port
HVAC port
Piping port
La paleta es
personalizable.

13/03/2006
Mantener pulsado el icono
para que aparezca su menu
Seleccionar la primitiva
Poner primitivas
68
Seleccionar un equipo, un
equipment component ou une
primitive (Shape).
Seleccionar la primitiva

13/03/2006
Definir los valores dimensionales
El sistema de referencia indica la posición
del componente de defecto
Name Denominar el componente
Poner primitivas
69

13/03/2006
La primitiva aparece dinamicamente vinculada al cursor en su origen
Utilizar las flechas del teclado para orientar el componente
Utilizar la relación adecuada
Poner primitivas
70

13/03/2006
Utilizar el icono de propiedades para modificar las propiedades
seleccionadas
Poner primitivas
71
Acceptar con el botón izquierdo

13/03/2006
Poner primitivas: Datum Point
Cada equipo de catálogo debe tener por lo
72
Cada equipo de catálogo debe tener por lo
menos un Datum Point en su punto de origen

13/03/2006
Poner primitivas : Sketch
73
Pestaña Cross-Section

13/03/2006
74
Activo como 2º
Punto
Activo después del 1er
punto
Para acabar el
trazado
Para resetear el
trazado
Turn Type diferente de NonePara modificar el trazado
Para continuar un
trazado

13/03/2006
75

13/03/2006
Poner primitivas: More..
Catalog Browser para las primitivas
76

13/03/2006
Poner boquillas
Place Nozzle permite añadir conexiones (ports) a un equipo o a un componente
Las conexiones se asocian a un tipo.
77
Las conexiones (ports) se definen de
forma interactiva o a partir del catálogo
Las conexiones aparecen en el WSE.
Las conexiones no son jerarquicas, se
ponen directamente por debajo del
equipo padre
Cada tipo se asocia a un tipo de posicionamiento

13/03/2006
Tipos de conexiones
– Piping Straight Nozzle
– Piping Elbow Nozzle
– Conduit port
– Cabletray port
– Cable port
Pestaña Occurence
Poner boquillas
78
– Cable port
– Hvac port
– Foundation port
– Pipe Port (Non visible)
– Hvac Port (Non visible)

13/03/2006
Poner boquillas : Radial
Pestaña Location
Tipo de conexión
• Tipo de posicionamiento
79
– Radial

13/03/2006

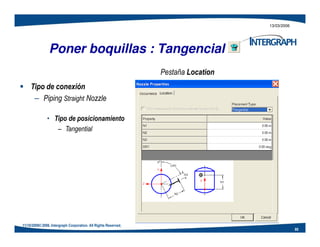

Poner boquillas : Tangencial
Pestaña Location
Tipo de conexión
80
– Tangential

13/03/2006
Poner boquilla : Axial
Pestaña Location
Tipo de conexión
81
– Axial

13/03/2006
Poner boquilla: Skew
Pestaña Location
Tipo de conexión
– Skew
82
– Skew

13/03/2006
Poner boquilla : offset Skew
Pestaña Location
Tipo de conexión
• Offset Skew
83
• Offset Skew

13/03/2006
Poner boquilla: Position by Point
Pestaña Location
Tipo de conexión
– Position by Point
84
Seleccionar el Datum Point del equipo
Utilizar Pin Point
Utilizar el comando Move
Utilizar el comando Rotate

13/03/2006
Tipo de conexión
– Position by Plane and Axis
Poner boquilla : Position by Plane & Axis
Pestaña Location
85
Filtro de localización Shape
N1 = 0.0 mm N1 = 100.0 mm
Indicar el plano de posicionamiento
Indicar el eje de proyección
– Eje(cilindro)
– Edge (prisma)

13/03/2006
Poner boquilla : Elbow
Tipo de conexión
– Axial
Pestaña Location
86
– Axial
– Radial
– Offset Radial

13/03/2006
Poner boquilla: Axial Elbow
Pestaña Location
Tipo de conexión
87
– Axial Elbow

13/03/2006
Poner boquilla : Radial Elbow
Pestaña Location
Tipo de conexión
– Radial Elbow
88
– Radial Elbow

13/03/2006
Poner boquilla : offset radial Elbow
Tipo de conexión
– Offset Radial Elbow
Pestaña Location
89
– Offset Radial Elbow

13/03/2006
Poner boquilla : Position by Point
Tipo de conexión
Pestaña Location
90
Seleccionar el Datum Point del equipo
Utilizar Pin Point
Utilizar el comando Move
Uitlizar el comando Rotate

13/03/2006
Tipo de conexión
Poner boquilla : Position by Plane & Axis
Pestaña Location
91
Filtro de localización
Shape
Seleccionar la Shape
Indicar el plano de posicionamiento
Indicar el eje de proyección
– Eje(cilindro)
– Edge (prisma)

13/03/2006
Poner boquilla desde catálogo
Conexiones predefinidas (Predefined Ports)
92

13/03/2006
93

13/03/2006
94

13/03/2006
PipePort No Added Graphic
Poner boquilla
95
Seleccionar el equipo

13/03/2006
Definir las propiedades de la boquilla (nombre,
DN, Preparación, rating etc.…)
Seleccionar PipePort(No Added Graphic)
Poner boquilla
Definir la superficie que representa la cara de la
boquilla
Definir la superficie que representa el límite
96
Definir la superficie que representa el límite
de longitud de la boquilla
La boquilla se pone automaticamente centrada y
orientada

13/03/2006
Poner una forma importada
desde fichero
Place Imported Shape from File permite importar objetos (Shapes)
construidos a partir de formato SAT.
El objeto importado se relaciona a otra primitiva (Shape) o a un designed
Equipment.
97
El aspecto funcional del objeto se define
durante el posicionamiento

13/03/2006
Poner una forma importada
desde fichero
98

13/03/2006
Reemplazar equipos
Replace Equipment permite reemplazar un equipo por una part del
catálogo. (Locate Filter en Equipment)
99
Se debe seleccionar el equipo antes de usar este comando

13/03/2006
Replace Equipment permite reemplazar Equipment Component por
partes del catálogo. (Locate Filter en Equipment Component)
Reemplazar equipos
100
Se debe seleccionar el componente antes de usar este comando

13/03/2006
Copia a Catálogo
Copy to Catalog permite copiar en el catálogo de proyecto un
equipo que se puede poner en todos los modelos que usan el
mismo catálogo.
101

13/03/2006
Paste de Catálogo
Paste from Catalog permite poner en el modelo un equipo
registrado en el catálogo del proyecto.
102

Manuales SP3D Equipement

Más contenido relacionado

La actualidad más candente

Similar a Manuales SP3D Equipement

Último

Manuales SP3D Equipement
