Este documento proporciona una lista abreviada de comandos utilizados en Revit organizados por categoría, incluyendo comandos para anotar, analizar, arquitectura, colaborar, crear, gestionar, modificar y navegar. Contiene más de 100 comandos breves con descripciones para crear, editar y analizar elementos en Revit como dimensiones, grupos, niveles, ventanas, rejillas y más.

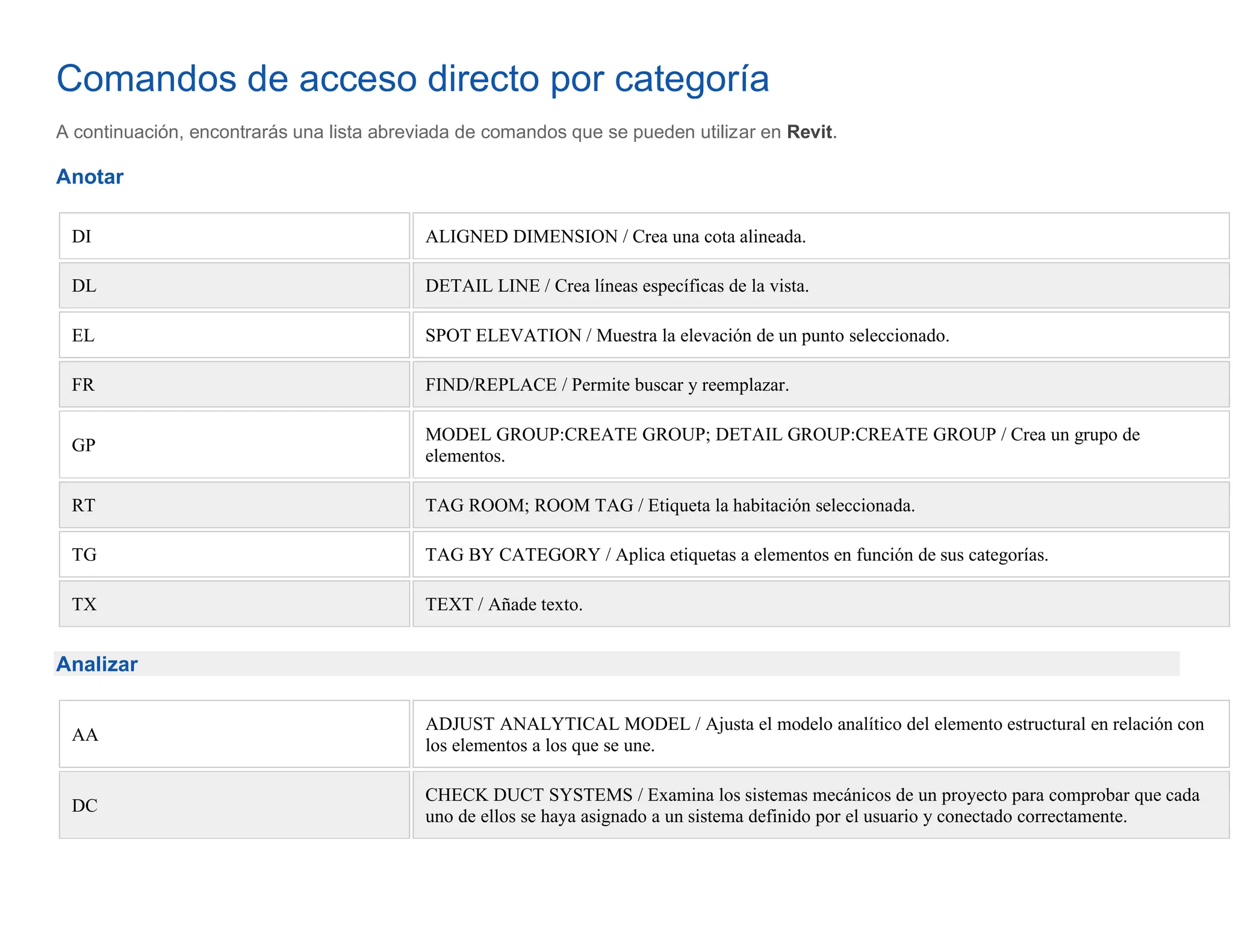

1. Comandos de acceso directo por categoría
A continuación, encontrarás una lista abreviada de comandos que se pueden utilizar en Revit.
Anotar
DI ALIGNED DIMENSION / Crea una cota alineada.
DL DETAIL LINE / Crea líneas específicas de la vista.
EL SPOT ELEVATION / Muestra la elevación de un punto seleccionado.
FR FIND/REPLACE / Permite buscar y reemplazar.
GP
MODEL GROUP:CREATE GROUP; DETAIL GROUP:CREATE GROUP / Crea un grupo de
elementos.
RT TAG ROOM; ROOM TAG / Etiqueta la habitación seleccionada.
TG TAG BY CATEGORY / Aplica etiquetas a elementos en función de sus categorías.
TX TEXT / Añade texto.
Analizar
AA
ADJUST ANALYTICAL MODEL / Ajusta el modelo analítico del elemento estructural en relación con
los elementos a los que se une.
DC
CHECK DUCT SYSTEMS / Examina los sistemas mecánicos de un proyecto para comprobar que cada
uno de ellos se haya asignado a un sistema definido por el usuario y conectado correctamente.

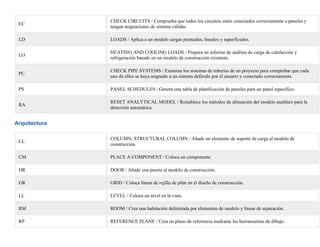

2. EC
CHECK CIRCUITS / Comprueba que todos los circuitos estén conectados correctamente a paneles y
tengan asignaciones de sistema válidas.
LD LOADS / Aplica a un modelo cargas puntuales, lineales y superficiales.
LO
HEATING AND COOLING LOADS / Prepara un informe de análisis de carga de calefacción y
refrigeración basado en un modelo de construcción existente.
PC
CHECK PIPE SYSTEMS / Examina los sistemas de tuberías de un proyecto para comprobar que cada
uno de ellos se haya asignado a un sistema definido por el usuario y conectado correctamente.
PS PANEL SCHEDULES / Genera una tabla de planificación de paneles para un panel específico.
RA
RESET ANALYTICAL MODEL / Restablece los métodos de alineación del modelo analítico para la
detección automática.
Arquitectura
CL
COLUMN; STRUCTURAL COLUMN / Añade un elemento de soporte de carga al modelo de
construcción.
CM PLACE A COMPONENT / Coloca un componente.
DR DOOR / Añade una puerta al modelo de construcción.
GR GRID / Coloca líneas de rejilla de pilar en el diseño de construcción.
LL LEVEL / Coloca un nivel en la vista.
RM ROOM / Crea una habitación delimitada por elementos de modelo y líneas de separación.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.

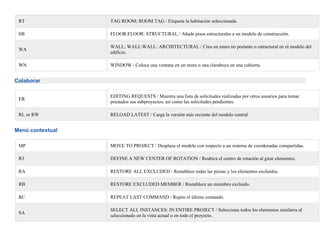

3. RT TAG ROOM; ROOM TAG / Etiqueta la habitación seleccionada.
SB FLOOR:FLOOR: STRUCTURAL / Añade pisos estructurales a un modelo de construcción.
WA
WALL; WALL:WALL: ARCHITECTURAL / Crea un muro no portante o estructural en el modelo del
edificio.
WN WINDOW / Coloca una ventana en un muro o una claraboya en una cubierta.
Colaborar
ER
EDITING REQUESTS / Muestra una lista de solicitudes realizadas por otros usuarios para tomar
prestados sus subproyectos, así como las solicitudes pendientes.
RL or RW RELOAD LATEST / Carga la versión más reciente del modelo central.
Menú contextual
MP MOVE TO PROJECT / Desplaza el modelo con respecto a un sistema de coordenadas compartidas.
R3 DEFINE A NEW CENTER OF ROTATION / Reubica el centro de rotación al girar elementos.
RA RESTORE ALL EXCLUDED / Restablece todas las piezas y los elementos excluidos.
RB RESTORE EXCLUDED MEMBER / Restablece un miembro excluido.
RC REPEAT LAST COMMAND / Repite el último comando.
SA
SELECT ALL INSTANCES: IN ENTIRE PROJECT / Selecciona todos los elementos similares al
seleccionado en la vista actual o en todo el proyecto.

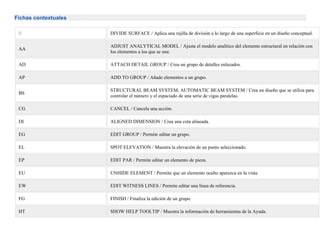

4. Fichas contextuales
// DIVIDE SURFACE / Aplica una rejilla de división a lo largo de una superficie en un diseño conceptual.
AA
ADJUST ANALYTICAL MODEL / Ajusta el modelo analítico del elemento estructural en relación con
los elementos a los que se une.
AD ATTACH DETAIL GROUP / Crea un grupo de detalles enlazados.
AP ADD TO GROUP / Añade elementos a un grupo.
BS
STRUCTURAL BEAM SYSTEM; AUTOMATIC BEAM SYSTEM / Crea un diseño que se utiliza para
controlar el número y el espaciado de una serie de vigas paralelas.
CG CANCEL / Cancela una acción.
DI ALIGNED DIMENSION / Crea una cota alineada.
EG EDIT GROUP / Permite editar un grupo.
EL SPOT ELEVATION / Muestra la elevación de un punto seleccionado.
EP EDIT PAR / Permite editar un elemento de pieza.
EU UNHIDE ELEMENT / Permite que un elemento oculto aparezca en la vista.
EW EDIT WITNESS LINES / Permite editar una línea de referencia.
FG FINISH / Finaliza la edición de un grupo.
HT SHOW HELP TOOLTIP / Muestra la información de herramientas de la Ayuda.

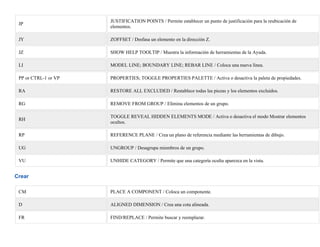

5. JP
JUSTIFICATION POINTS / Permite establecer un punto de justificación para la reubicación de
elementos.
JY ZOFFSET / Desfasa un elemento en la dirección Z.
JZ SHOW HELP TOOLTIP / Muestra la información de herramientas de la Ayuda.
LI MODEL LINE; BOUNDARY LINE; REBAR LINE / Coloca una nueva línea.
PP or CTRL-1 or VP PROPERTIES; TOGGLE PROPERTIES PALETTE / Activa o desactiva la paleta de propiedades.
RA RESTORE ALL EXCLUDED / Restablece todas las piezas y los elementos excluidos.
RG REMOVE FROM GROUP / Elimina elementos de un grupo.
RH
TOGGLE REVEAL HIDDEN ELEMENTS MODE / Activa o desactiva el modo Mostrar elementos
ocultos.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.
UG UNGROUP / Desagrupa miembros de un grupo.
VU UNHIDE CATEGORY / Permite que una categoría oculta aparezca en la vista.
Crear
CM PLACE A COMPONENT / Coloca un componente.
D ALIGNED DIMENSION / Crea una cota alineada.
FR FIND/REPLACE / Permite buscar y reemplazar.

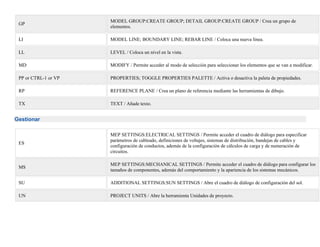

6. GP
MODEL GROUP:CREATE GROUP; DETAIL GROUP:CREATE GROUP / Crea un grupo de
elementos.
LI MODEL LINE; BOUNDARY LINE; REBAR LINE / Coloca una nueva línea.
LL LEVEL / Coloca un nivel en la vista.
MD MODIFY / Permite acceder al modo de selección para seleccionar los elementos que se van a modificar.
PP or CTRL-1 or VP PROPERTIES; TOGGLE PROPERTIES PALETTE / Activa o desactiva la paleta de propiedades.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.
TX TEXT / Añade texto.
Gestionar
ES
MEP SETTINGS:ELECTRICAL SETTINGS / Permite acceder el cuadro de diálogo para especificar
parámetros de cableado, definiciones de voltajes, sistemas de distribución, bandejas de cables y
configuración de conductos, además de la configuración de cálculos de carga y de numeración de
circuitos.
MS
MEP SETTINGS:MECHANICAL SETTINGS / Permite acceder el cuadro de diálogo para configurar los
tamaños de componentes, además del comportamiento y la apariencia de los sistemas mecánicos.
SU ADDITIONAL SETTINGS:SUN SETTINGS / Abre el cuadro de diálogo de configuración del sol.
UN PROJECT UNITS / Abre la herramienta Unidades de proyecto.

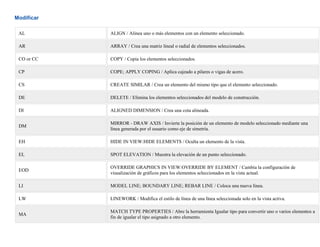

7. Modificar
AL ALIGN / Alinea uno o más elementos con un elemento seleccionado.
AR ARRAY / Crea una matriz lineal o radial de elementos seleccionados.
CO or CC COPY / Copia los elementos seleccionados.
CP COPE; APPLY COPING / Aplica cajeado a pilares o vigas de acero.
CS CREATE SIMILAR / Crea un elemento del mismo tipo que el elemento seleccionado.
DE DELETE / Elimina los elementos seleccionados del modelo de construcción.
DI ALIGNED DIMENSION / Crea una cota alineada.
DM
MIRROR - DRAW AXIS / Invierte la posición de un elemento de modelo seleccionado mediante una
línea generada por el usuario como eje de simetría.
EH HIDE IN VIEW:HIDE ELEMENTS / Oculta un elemento de la vista.
EL SPOT ELEVATION / Muestra la elevación de un punto seleccionado.
EOD
OVERRIDE GRAPHICS IN VIEW:OVERRIDE BY ELEMENT / Cambia la configuración de
visualización de gráficos para los elementos seleccionados en la vista actual.
LI MODEL LINE; BOUNDARY LINE; REBAR LINE / Coloca una nueva línea.
LW LINEWORK / Modifica el estilo de línea de una línea seleccionada solo en la vista activa.
MA
MATCH TYPE PROPERTIES / Abre la herramienta Igualar tipo para convertir uno o varios elementos a
fin de igualar el tipo asignado a otro elemento.

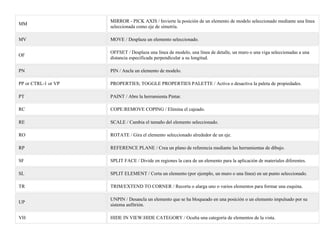

8. MM
MIRROR - PICK AXIS / Invierte la posición de un elemento de modelo seleccionado mediante una línea
seleccionada como eje de simetría.
MV MOVE / Desplaza un elemento seleccionado.
OF
OFFSET / Desplaza una línea de modelo, una línea de detalle, un muro o una viga seleccionadas a una
distancia especificada perpendicular a su longitud.
PN PIN / Ancla un elemento de modelo.
PP or CTRL-1 or VP PROPERTIES; TOGGLE PROPERTIES PALETTE / Activa o desactiva la paleta de propiedades.
PT PAINT / Abre la herramienta Pintar.
RC COPE:REMOVE COPING / Elimina el cajeado.
RE SCALE / Cambia el tamaño del elemento seleccionado.
RO ROTATE / Gira el elemento seleccionado alrededor de un eje.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.
SF SPLIT FACE / Divide en regiones la cara de un elemento para la aplicación de materiales diferentes.
SL SPLIT ELEMENT / Corta un elemento (por ejemplo, un muro o una línea) en un punto seleccionado.
TR TRIM/EXTEND TO CORNER / Recorta o alarga uno o varios elementos para formar una esquina.
UP
UNPIN / Desancla un elemento que se ha bloqueado en una posición o un elemento impulsado por su
sistema anfitrión.
VH HIDE IN VIEW:HIDE CATEGORY / Oculta una categoría de elementos de la vista.

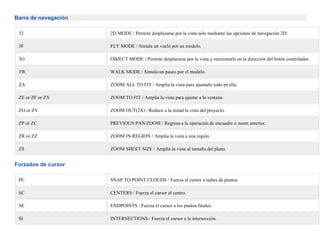

9. Barra de navegación
32 2D MODE / Permite desplazarse por la vista solo mediante las opciones de navegación 2D.
3F FLY MODE / Simula un vuelo por un modelo.
3O OBJECT MODE / Permite desplazarse por la vista y reorientarla en la dirección del botón controlador.
3W WALK MODE / Simula un paseo por el modelo.
ZA ZOOM ALL TO FIT / Amplía la vista para ajustarlo todo en ella.
ZE or ZF or ZX ZOOM TO FIT / Amplía la vista para ajustar a la ventana.
ZO or ZV ZOOM OUT(2X) / Reduce a la mitad la vista del proyecto.
ZP or ZC PREVIOUS PAN/ZOOM / Regresa a la operación de encuadre o zoom anterior.
ZR or ZZ ZOOM IN REGION / Amplía la vista a una región.
ZS ZOOM SHEET SIZE / Amplía la vista al tamaño del plano.
Forzados de cursor
PC SNAP TO POINT CLOUDS / Fuerza el cursor a nubes de puntos.
SC CENTERS / Fuerza el cursor al centro.
SE ENDPOINTS / Fuerza el cursor a los puntos finales.
SI INTERSECTIONS / Fuerza el cursor a la intersección.

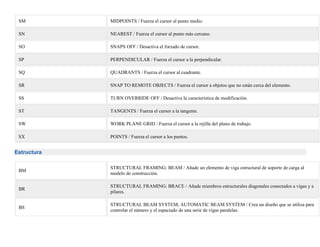

10. SM MIDPOINTS / Fuerza el cursor al punto medio.
SN NEAREST / Fuerza el cursor al punto más cercano.
SO SNAPS OFF / Desactiva el forzado de cursor.
SP PERPENDICULAR / Fuerza el cursor a la perpendicular.
SQ QUADRANTS / Fuerza el cursor al cuadrante.
SR SNAP TO REMOTE OBJECTS / Fuerza el cursor a objetos que no están cerca del elemento.
SS TURN OVERRIDE OFF / Desactiva la característica de modificación.
ST TANGENTS / Fuerza el cursor a la tangente.
SW WORK PLANE GRID / Fuerza el cursor a la rejilla del plano de trabajo.
SX POINTS / Fuerza el cursor a los puntos.
Estructura
BM
STRUCTURAL FRAMING: BEAM / Añade un elemento de viga estructural de soporte de carga al
modelo de construcción.
BR
STRUCTURAL FRAMING: BRACE / Añade miembros estructurales diagonales conectados a vigas y a
pilares.
BS
STRUCTURAL BEAM SYSTEM; AUTOMATIC BEAM SYSTEM / Crea un diseño que se utiliza para
controlar el número y el espaciado de una serie de vigas paralelas.

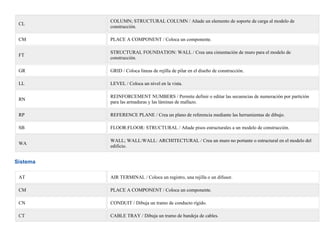

11. CL
COLUMN; STRUCTURAL COLUMN / Añade un elemento de soporte de carga al modelo de
construcción.
CM PLACE A COMPONENT / Coloca un componente.
FT
STRUCTURAL FOUNDATION: WALL / Crea una cimentación de muro para el modelo de
construcción.
GR GRID / Coloca líneas de rejilla de pilar en el diseño de construcción.
LL LEVEL / Coloca un nivel en la vista.
RN
REINFORCEMENT NUMBERS / Permite definir o editar las secuencias de numeración por partición
para las armaduras y las láminas de mallazo.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.
SB FLOOR:FLOOR: STRUCTURAL / Añade pisos estructurales a un modelo de construcción.
WA
WALL; WALL:WALL: ARCHITECTURAL / Crea un muro no portante o estructural en el modelo del
edificio.
Sistema
AT AIR TERMINAL / Coloca un registro, una rejilla o un difusor.
CM PLACE A COMPONENT / Coloca un componente.
CN CONDUIT / Dibuja un tramo de conducto rígido.
CT CABLE TRAY / Dibuja un tramo de bandeja de cables.

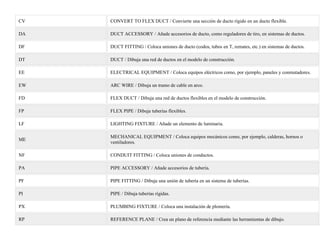

12. CV CONVERT TO FLEX DUCT / Convierte una sección de ducto rígido en un ducto flexible.
DA DUCT ACCESSORY / Añade accesorios de ducto, como reguladores de tiro, en sistemas de ductos.
DF DUCT FITTING / Coloca uniones de ducto (codos, tubos en T, remates, etc.) en sistemas de ductos.
DT DUCT / Dibuja una red de ductos en el modelo de construcción.
EE ELECTRICAL EQUIPMENT / Coloca equipos eléctricos como, por ejemplo, paneles y conmutadores.
EW ARC WIRE / Dibuja un tramo de cable en arco.
FD FLEX DUCT / Dibuja una red de ductos flexibles en el modelo de construcción.
FP FLEX PIPE / Dibuja tuberías flexibles.
LF LIGHTING FIXTURE / Añade un elemento de luminaria.
ME
MECHANICAL EQUIPMENT / Coloca equipos mecánicos como, por ejemplo, calderas, hornos o
ventiladores.
NF CONDUIT FITTING / Coloca uniones de conductos.
PA PIPE ACCESSORY / Añade accesorios de tubería.
PF PIPE FITTING / Dibuja una unión de tubería en un sistema de tuberías.
PI PIPE / Dibuja tuberías rígidas.
PX PLUMBING FIXTURE / Coloca una instalación de plomería.
RP REFERENCE PLANE / Crea un plano de referencia mediante las herramientas de dibujo.

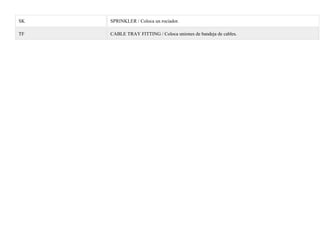

13. SK SPRINKLER / Coloca un rociador.
TF CABLE TRAY FITTING / Coloca uniones de bandeja de cables.
