2. Definiciones
Soportes
A li d l i l t d t d– Aplicados a cualquier elemento de trazados
(Tuberías, HVAC, Bandejas)
– Consiste de uno o varios componentes
– Desde una definición existente en catálogog
– Producen planos
– Determinan interferencias– Determinan interferencias
© 2004. Intergraph Corporation. All Rights Reserved.

3. Disciplinas
•Los soportes se aplican a los
p
•Los soportes se aplican a los
diferentes elementos de trazado
© 2004. Intergraph Corporation. All Rights Reserved.

4. Definiciones
Objeto soportado
T b d t b d j C d t i– Tubos, conductos, bandejas. Cada soporte sirve uno o
más de un elemento
Obj d ióObjeto de soportación
– Vigas, pilares, chapas y soleras. Un mismo soporte puedeg y
tener múltiples objetos de soportación
© 2004. Intergraph Corporation. All Rights Reserved.

5. Definiciones
Componentes
– Se construyen a partir de macros
– Los componentes son un conjunto de piezas relacionados con el
soporte en base a una macro de conjunto
© 2004. Intergraph Corporation. All Rights Reserved.

6. Tipos de soportes
Other Clamp Types
Colgantes
Guías
U-Bolt Clamp
Other Clamp Types
Trunnion
Elementos estructurales
Abrazaderas
PatinesPatines
Ménsulas
Silletas
Varios
© 2004. Intergraph Corporation. All Rights Reserved.

7. © 2004. Intergraph Corporation. All Rights Reserved.

8. Soportes estándar
Corresponden a un elemento individual
Se comportan como un conjunto y las piezas
correspondentes no se modifican ni se borrancorrespondentes no se modifican ni se borran
Asociativo
© 2004. Intergraph Corporation. All Rights Reserved.

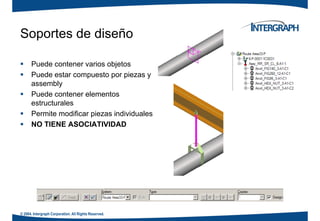

9. Soportes de diseño
Puede contener varios objetos
Puede estar compuesto por piezas y
assemblyassembly
Puede contener elementos
estructurales
Permite modificar piezas individuales
NO TIENE ASOCIATIVIDAD
© 2004. Intergraph Corporation. All Rights Reserved.

10. Puertos
Conexiones inteligentes
© 2004. Intergraph Corporation. All Rights Reserved.

11. Comandos de posicionamiento
– Por estructura
En el caso de
existir una
intersección
virtual entre el
elemento
estructural y
los tubos
– Por punto
E t tEstructura y
tubos son
paralelos y el
usuario define
l t del punto de
soportación
© 2004. Intergraph Corporation. All Rights Reserved.

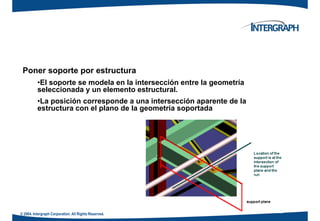

12. Poner soporte por estructura
•El soporte se modela en la intersección entre la geometría•El soporte se modela en la intersección entre la geometría
seleccionada y un elemento estructural.
•La posición corresponde a una intersección aparente de la
estructura con el plano de la geometría soportadaestructura con el plano de la geometría soportada
© 2004. Intergraph Corporation. All Rights Reserved.

13. Posición
• Se permite seleccionar el punto relativo de conexión a la• Se permite seleccionar el punto relativo de conexión a la
estructura según lo que se define en el catálogo
• El usuario puede cambiar por menuú la posición
Default
L ti DesiredLocation Desired
Location
© 2004. Intergraph Corporation. All Rights Reserved.

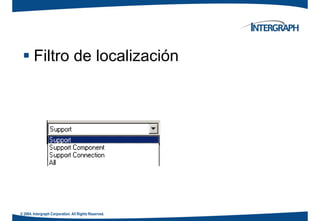

14. Filtro de localizaciónFiltro de localización
© 2004. Intergraph Corporation. All Rights Reserved.

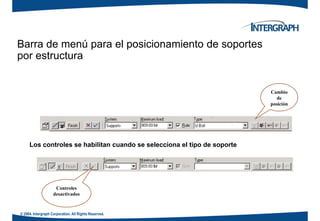

15. Barra de menú para el posicionamiento de soportes
por estructurapor estructura
Cambio
de
posición
Los controles se habilitan cuando se selecciona el tipo de soporte
Controles
desactivados
© 2004. Intergraph Corporation. All Rights Reserved.
desactivados

16. Soportes por puntoSoportes por punto
•El soporte necesita un punto de posicionamiento cuando los•El soporte necesita un punto de posicionamiento cuando los
objetos que soportan están paralelos a la geometría soportada
(por ejemplo enlosados y plataformas)
•La posición es un input
© 2004. Intergraph Corporation. All Rights Reserved.

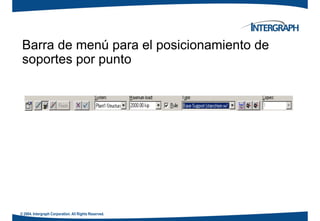

17. Barra de menú para el posicionamiento de
t tsoportes por punto
© 2004. Intergraph Corporation. All Rights Reserved.

18. Es posible conectar un soporte a otro estándar
© 2004. Intergraph Corporation. All Rights Reserved.

19. Ejemplo de soportes estructurales
© 2004. Intergraph Corporation. All Rights Reserved.

20. Soportes
Drop Standard
Cambia la jerarquía del soporte
Se emplea para modificar-borrar piezas
Se pierde la asociatividad
© 2004. Intergraph Corporation. All Rights Reserved.

21. Soportes
Añadir pieza
Se cambia la naturaleza del soporte de forma automática cuándo se le asocia
iuna pieza
Nueva pieza
Estándar original
© 2004. Intergraph Corporation. All Rights Reserved.

22. Soportes
Comando para poner
piezas
Cambiar conexiónCambiar conexión
Seleccionar pieza
Check automático de
conexiónconexión
© 2004. Intergraph Corporation. All Rights Reserved.

23. Soportes
Modificación de piezas
Alargar
Rotar
Mover
© 2004. Intergraph Corporation. All Rights Reserved.

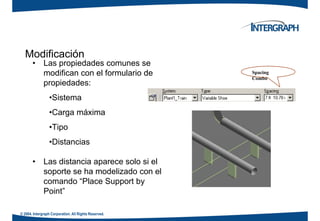

24. ModificaciónModificación
• Las propiedades comunes se
modifican con el formulario de
propiedades:
Spacing
Combo
propiedades:
•Sistema
C á i•Carga máxima
•Tipo
•Distancias
• Las distancia aparece solo si elp
soporte se ha modelizado con el
comando “Place Support by
Point”
© 2004. Intergraph Corporation. All Rights Reserved.
Point

25. Formulario de propiedades para piezaso u a o de p op edades pa a p e as
© 2004. Intergraph Corporation. All Rights Reserved.

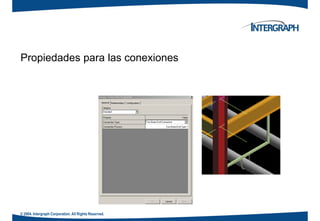

26. P i d d l iPropiedades para las conexiones
© 2004. Intergraph Corporation. All Rights Reserved.

27. Comandos de estructura
Hay dos comandos en el toolbar
Modelizar perfiles
Generar uniones
© 2004. Intergraph Corporation. All Rights Reserved.
