El presente trabajo es acerca del mapa de riesgos y simbología ,

1. FACULTAD DE INGENIERÍA AMBIENTAL
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA AMBIENTAL
INFORME I
Mapa de riesgos y señalización de seguridad
AUTORA:
VENTURA HUAMAN, DAISY KATHERINE
CURSO:
Ingeniería grafica
2014

2. Mapa de riesgos
Según Cortés (2012); Se entiende por mapa de riesgos al documento que
contiene información sobre los riesgos laborales existentes en la empresa. Permite
identificar los peligros y localizar y valorar los riesgos existentes, así como conocer
el grado de exposición a que están sometidos los diferentes grupos de
trabajadores afectados por ellos.
Cualquier instrumento informativo que, mediante informaciones descriptivas e
indicado- res adecuados, permita el análisis periódico de los riesgos de origen
laboral de una determina- a zona. La lectura crítica de las informaciones sintéticas
que se originan, debe permitir la programación de planes de intervención
preventiva y la verificación de su eficacia, una vez realizados.
El término Mapa de Riesgos es relativamente nuevo y tiene su origen en Europa,
específicamente en Italia, a finales de la década de los años 60 e inicio de los 70,
como parte de la estrategia adoptada por los sindicatos Italianos, en defensa de la
salud laboral de la población trabajadora.
Según García (1994) El concepto Mapa de Riesgos surgió en Italia en la década
de los 60, época en la que tuvo lugar una experiencia social que contribuyó de
manera original al desarrollo de una nueva organización de la salud laboral. Se
desarrolló, y encontró aplicación práctica.
Según Damman (2008),un análisis de riesgos, es recomendado desde hace
mucho tiempo como una herramienta para la gestión de riesgos, se refiere a la
predicción de un determinado nivel de riesgo y la definición de sus atributos e
coordenadas espaciales y temporales específicas. En este sentido, la elaboración
de mapas de riesgos es una herramienta clave del análisis de riesgos.

3. Sin embargo en muchos casos, el análisis de riesgos se limita a producir mapas
de la distribución espacial y temporal de las amenazas y sus atributos .No
obstante un análisis de la distribución representa una evaluación de amenazas y
no de riesgos propiamente dicha.
Objetivos principales:
Identificar, localizar y valorar los riesgos existentes en una determinada
empresa y las condiciones de trabajo relacionadas con ellos.
Conocer el número de trabajadores expuestos a los diferentes riesgos en
fundición de departamentos o secciones, horarios y turnos.
Todo ello permitirá el logro del objetivo fundamental de poder diseñar y
poner en práctica la política prevencioncita más adecuada a la empresa
analizada, estableciendo un orden de prioridades y las estrategias
preventivas para su logro
Tabla N°1: Objetivos de los Mapas de riesgo
MAPA DE RIESGOS
OBJETIVOS GENERALES OBJETIVOS FUNDAMENTALES
 Identificar peligros.
 Localizar los riesgos.
 Valorar los riesgos.
 Estudio y mejora de
condiciones de trabajo.
 Conocer el número de
trabajadores expuestos a
cada riesgo (sección,
departamento, turno,
horarios, etc.).
 Diseño y puesta en práctica
de la política prevencioncita.
 Establecimiento de
prioridades y estrategias
preventivas.
Fuente: Cortés (2012)

4. Un mapa de riesgo debe integrar como mínimo los factores de amenazas y de
vulnerabilidad (aspectos sociales, económicos, culturales y políticos). Además, es
fundamental incluir la percepción local en la representación cartográfica.
A fin de analizar y representar las relaciones entre desastres y condiciones de
vulnerabilidad, se debe estudiar la historia de los eventos sucedidos en la zona.
Se deben tomar en cuenta variables mínimas para realizar un mapa de riesgos la
cual se muestra en el siguiente cuadro N°1:

5. Variables mínimas para la elaboración de un
mapa de riesgos
Variables Fuente de información Objetivos
Amenazas
naturales,socionaturales
y antrópicas (peligros)
Mapas existentes, base de datos, trabajo de
campo para levantamiento de información,
datos históricos
Caracterizar las amenazas
mediante el análisis objetivo de
los factores considerados
determinantes.
Amenazas según la
percepción local de la
población ( peligros)
Entrevistas individuales o grupales sobre
percepción local de amenazas, mapas
participativos, reconstrucción histórica.
Representar los atributos de
las amenazas según las
perspectivas subjetivas
dominantes en la población.
Vulnerabilidad según
indicadores
Mapas existentes, bases de datos,
encuestas, fuentes secundarias, datos
históricos.
Representar la vulnerabilidad
de la población mediante el
análisis objetivo de factores
considerados determinantes.
Vulnerabilidad según la
percepción local de la
población
Entrevistas individuales o grupales sobre
percepción local de la vulnerabilidad,
mapas participativos, reconstrucción
histórica.
Representar la vulnerabilidad
desde la conciencia de riesgo
de sus protagonistas.
Recursos y capacidades
locales según
indicadores.
Mapas existentes, base de datos,
encuestas, fuentes secundarias, datos
históricos.
Caracterizar los recursos y
capacidades locales mediante
el análisis objetivo de los
factores considerados
determinantes.
Recursos y capacidades
según la percepción
local de la población
Entrevistas individuales o grupales sobre
percepción local de los recursos y
capacidades, mapas participativos,
reconstrucción histórica.
Representar los recursos y
capacidades desde el punto de
vista de la población.

6. Sobre esta base, es posible determinar niveles de vulnerabilidad ( ponderados por
los nivelees de recursos y capacidades de la población), niveles de amenazas (
peligros) y cruzar las variables para identificar y representar niveles de riesgo. A
modo de ejemplo, Indeci ( 2006) utiliza la matriz que se puede observar en el
cuadro 2.
Los riesgos y dimensiones que configuran los mapas de riesgos constituyen
procesos en transformación. Por lo mismo, los mapas correspondientes tendran
que construirse, modificarse y utilizarse como representaciones necesariamente
dinámicas y cambiantes.
Cuadro N°2 Niveles de riesgo
Fuente: INDECI (2006)

7. Utilidad de los mapas de riesgos:
Según
Podemos distinguir dos niveles de utilidad complementarios, lo que permitira, en
primer lugar. alcanzar los siguientes objetivos :
a) Localización de los riesgos laborales y de Iác condiciones de trabajo a ellos
ligados.
b) Conocimiento de la situación en que se encuen- tran y delos factores de riesgo
existentes.
c) Valoración de su capacidad agresiva,realizada básicamente en torno a las
variables de "consecuencias" y "probabilidad"
d) Conocimiento y valoración de la exposicion aque estan sometidos los
trabajadores en torno a dichos riesgos y condiciones de trabajo.
e) Conocimiento de la incidencia aue dicha exoo- sición puede tener en grupos de
trabajadores significativos, en base a sexo, edad, actividad económica, etc
Los aspectos anteriores no tendrian, sin embar- go, sentido para nosotros si no
fuera por su capaci- dad de permitir lograr el principal objetivo de todo mapa de
riesgos, cual es hacer posible el diseño y puesta en práctica de una adecuada
política pre- ventiva, o sea. de una correcta estrategia de mejora de las
condiciones de trabajo, tal y como se refleja en el esquema siguiente:

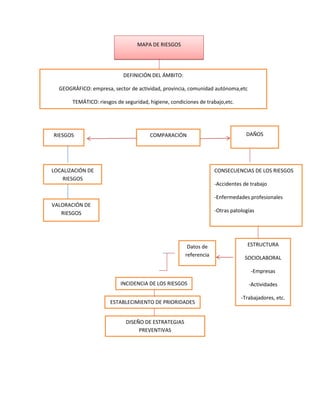

8. MAPA DE RIESGOS
DEFINICIÓN DEL ÁMBITO:
GEOGRÁFICO: empresa, sector de actividad, provincia, comunidad autónoma,etc
TEMÁTICO: riesgos de seguridad, higiene, condiciones de trabajo,etc.
RIESGOS
LOCALIZACIÓN DE
RIESGOS
VALORACIÓN DE
RIESGOS
COMPARACIÓN DAÑOS
CONSECUENCIAS DE LOS RIESGOS
-Accidentes de trabajo
-Enfermedades profesionales
-Otras patologías
Datos de
referencia
ESTRUCTURA
SOCIOLABORAL
-Empresas
-Actividades
-Trabajadores, etc.
INCIDENCIA DE LOS RIESGOS
ESTABLECIMIENTO DE PRIORIDADES
DISEÑO DE ESTRATEGIAS
PREVENTIVAS

9. Tipología
De acuerdo con los diferentes criterios utilizados, los mapas de riesgos podrán
clasificarse en:
a) Según su ámbito geográfico: empresarial, sectorial, provincial, autonómico,
etc.
b) Según su ámbito temático: de seguridad, de higiene, de condiciones de
trabajo, etc.
c) Según su alcance: multirriesgos (relativos a todos o varios riesgos de la
empresa) o monoriesgo(relativo a un solo tipo de riesgo: incendio, ruido,
agentes químicos, etc.).
Localización de riesgos
Para poder localizar los riesgos existentes en una empresa, se pueden
adoptar dos sistemas de actuación:
a) Determinar y estudiar cada uno de los diferentes puestos de trabajo
existentes en la empresa considerada como sistemas persona-máquina.
b) Utilizar como guía de estudio y análisis de riesgos el proceso de
producción, del cual se derivan na serie de tareas con diferentes tipos de
riesgos, de seguridad, higiene, medio ambiente u otros factores de riesgos.
Dado los problemas de seguridad e higiene en la empresa se derivan del proceso
de fabricación, es su conocimiento y estudio el que habrá de permitir la
elaboración de las correspondientes guías de localización de riesgos de cada
proceso-tipo (mecanizado, forjado, soldadura,tratamientos térmicos,
montaje,almacenamiento y distribución de materiales,etc.) facilitando así los
posteriores trabajos de campo tendentes a determinar los riesgos existentes en la
empresa.

10. El segundo procedimiento de actuación permite una mayor reflexión durante el
trabajo de gabinete y una mejor organización del trabajo de campo, en
determinados casos puede resultar más aconsejable del estudio de puestos de
trabajo (tareas repetitivas, pantallas de visualización de datos, etc.), ya que su
aplicación, de forma general, garantiza el estudio y análisis de todos los puestos
de la empresa.
Factores de riesgo
Los factores de riesgo a considerar en los mapas de riesgo se pueden agrupar en
el siguiente esquema:
a) Factores o condiciones de seguridad.-Comprende todos aquellos factores
(máquinas, materiales, productos, locales de trabajo, instalaciones, etc.)
susceptibles de producir daños materiales o personales.
b) Factores o condiciones de higiene del trabajo.-Constituido por los
contaminantes ambientales físicos (ruido, vibraciones, radiaciones, etc.)

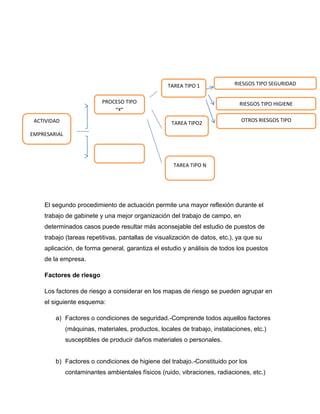

ACTIVIDAD
EMPRESARIAL
PROCESO TIPO
“X”
TAREA TIPO 1
TAREA TIPO2
TAREA TIPO N
RIESGOS TIPO SEGURIDAD
RIESGOS TIPO HIGIENE
OTROS RIESGOS TIPO

11. químicos (gases, vapores, líquidos agresivos,etc.) y biológicos ( virus,
bacterias, etc.) que, tras una continuada exposición, pueden producir
enfermedades profesionales.
c) Medio ambiente de trabajo.-Comprende aquellos factores determinantes
del confort del puesto (iluminación, temperatura, humedad, ventilación,
superficie y volumen libre del trabajador, aspecto y limpieza del puesto ,
etc.)
d) Carga física.-Constituida por las situaciones de esfuerzo físico ( posturas
de trabajo , carga dinámica, etc.) que pueden dar lugar a la aparición de la
fatiga física.
e) Carga mental.-Constituida por las situaciones de esfuerzo mental (rapidez,
complejidad, atención, minuciosidad, etc.) que pueden dar lugar a la
aparición de fatiga mental.
f) Aspectos psicosociales.-Comprende factores tales como iniciativa, status
social, posibilidad de conversación, cooperación, identificación con el
producto, tiempo de trabajo, etc., que condicionan el entorno psicosocial
del puesto de trabajo.

12. Metodología:
Para la elaboración de mapa de riesgos habrá de diseñarse previamente una serie
de líneas de investigación y estudio tendentes a conocer todos los datos de la
empresa (instalaciones, procesos y tareas), que permitan detectar los riesgos
inherentes a los mismos, así mismo se precisa disponer de una serie de
encuestas que, de forma simple y concreta , recaben información de los diferentes
factores de riesgo que puedan afectar a los trabajadores de los diferentes
departamentos o secciones así como de los tiempos de exposición.
Datos de la empresa
Se precisa comenzar estudiando los datos básicos de la empresa, tales como:
Plantilla por secciones y departamentos.
Composición de la misma (hombres / mujeres) y turnos de trabajo.
Mano de obra directa (trabajadores de producción).
Mano de obra indirecta.

13. Ubicación y dimensiones de los departamentos y secciones ( planos de
planta)
Máquinas existentes (características y ubicación).
Proceso de trabajo (fabricación, montaje, almacenaje y expedición ).
Materia prima utilizada.
Sustancias y productos químicos utilizados en el proceso.
Métodos de organización en el trabajo.
Orden y limpieza.
Situación de vestuarios, duchas, servicios, etc. (adecuación y limpieza).
Instalaciones existentes (eléctricas, incendios, aire comprimido, etc.).
Otros datos de interés
Líneas de investigación
Las líneas de investigación tendentes a localizar los riesgos existentes en la
empresa las podemos considerar agrupadas en los siguientes bloques:
Análisis de procesos y/o tareas.
Análisis de instalaciones.
DATOS DE LA EMPRESA
MEDIO AMBIENTE DE
TRABAJO
PROCESOS Y
TAREAS
SEGURIDAD HIGIENE OTRAS
RIESGOS
HIGIENICOS
MATERIAS
PRIMAS
INSTALACIONES
INCENDIOS
ELECTRICAS
TRANSPORTE Y
MANUTENCIÒN
OTRAS

14. Medio ambiente de trabajo.
Representación gráfica
Con el fin de facilitar su estudio y discusión se recurre a la representación gráfica
de los riesgos utilizando planos de planta, por secciones o departamentos sobre
los que se pueden localizar fácilmente los riesgos detectados, completándolo con
una tabla resumen sobre la localización de los riesgos existentes en la empresa.
Según Seguridad y Salud en el Trabajo (2014),para la elaboración de un Mapa de
Riesgo se exige cumplir con los siguientes pasos:
1. Formación del Equipo de Trabajo: El cual deberá estar integrado por
especialistas en las principales áreas preventivas tales como en: Seguridad
Industrial, Medicina Ocupacional, Higiene Industrial, Asuntos
Ambientales, Psicología Industrial. Así mismo se recurre de expertos en el
tema operativo de las instalaciones.
2. Determinación del Ámbito: Consiste básicamente en definir el espacio
geográfico a considerar en el estudio y el o los temas a tratarse según sea
el caso.
3. Recopilación de la Información: Consiste en obtener documentación
histórica y operacional del ámbito geográfico ya definido, datos del personal
que labora en las instalaciones a ser objeto del análisis y planes de
prevención ya existentes.
4. Identificación de los Riesgos: Dentro de este proceso se realiza la
localización exacta de los agentes generadores de riesgos.
Algunos métodos para este fin, tenemos los siguientes:
Observación de riesgos obvios: Se refiere a la localización de los
riesgos evidentes que pudieran causar lesión o enfermedades a los
trabajadores y/o daños materiales, a través de recorrido por las
áreas a evaluar, en los casos donde existan elaborados los
mapas de riesgos en instalaciones similares se tomarán en

15. consideración las recomendaciones de Higiene Industrial sobre los
riesgos a evaluar.
Encuestas: Consiste en la recopilación de información de los
trabajadores, mediante la aplicación de encuestas, sobre los riesgos
laborales y las condiciones de trabajo.
Lista de Verificación: Consiste en una lista de comprobación de los
posibles riesgos que pueden encontrarse en determinado ámbito de
trabajo.
Índice de Peligrosidad: Es una lista de comprobación,
jerarquizando los riesgos identificados.

16. RIESGOS PROFESIONALES SÍMBOLOS
Higiene industrial
Contaminantes químicos
Ruido
Radiaciones ionizantes
Radiaciones no ionizantes
Vibraciones
Estrés térmico
Otros factores de riesgo
Riesgos postulares
Esfuerzo físico
Carga mental ( apremio,
complejidad-rapidez, atención,
minuciosidad)
Aspectos psicosociales
Riesgos psicosociales ( iniciativa,
status social, comunicación,
cooperación, identificación del
producto)
Tiempo de trabajo
Medio ambiente de trabajo
Superficie y volumen libre local
Aspecto y limpieza del puesto
Iluminación
Temperatura/humedad/ventilación
Tabla N°2: Riesgos de seguridad RD 485/1997

17. Fases en la elaboración de un mapa de riesgos
Si se pretende una prevención de los daños, la primera fase necesaria es el
conocimiento de los riesgos existentes en el ámbito que se considere, zona
geográfica, empresa, sector etc. Cómo están representados los sectores
productivos?, ¿qué tecnología utilizan?, ¿Cuáles son los riesgos?, ¿qué daños
pueden causar?, ¿cuántas son las personas expuestas y dónde? Sólo
respondiendo a estas preguntas es posible plantear objetivos preventivos, definir
prioridades, programar las actividades de prevención y evaluar las mismas, pasos
que como vemos en la Tabla 3, completan las fases de desarrollo de un mapa de
riesgos.
Los mapas de riesgo pueden ser muchos y tener muy diversas configuraciones 6,
pero deben tender a cubrir el mismo objetivo: la intervención más eficaz para la
eliminación de los riesgos laborales más relevantes y más difundidos en nuestro
ámbito de estudio (Empresa, Municipio, Provincia, Comunidad Autónoma). L a
realización del mapa de riesgos no debería ser un acto de conocimiento, al que
siga en un segundo tiempo laprogramación de la intervención preventiva. El
peligro de dedicar demasiado tiempo a la recogida de datos en menoscabo del
dedicado a la intervención, hace que sea necesario integrar desde el primer
momento la actividad de conocimiento con la de prevención. Un último aspecto a
considerar es la estrecha relación existente entre el mapa de riesgos de origen
laboral y el ambiental. En efecto, en un estudio de los riesgos presentes en un
territorio delimitado, la degradación ambiental está ampliamente condicionada por
las características de las industrias existentes en la zona. Aunque las industrias
presentes en la zona no constituyan la primera causa de la degradaci6n ambiental,
constituyen sin duda un factor importante de la misma “. Por otro lado, los
trabajadores de esas industrias, que además vivan en el territorio a estudio, están
expuestos durante 8 horas a los factores de riesgo del medio ambiente interno (en
las empresas) y el resto del día a los del medio ambiente externo, por lo que su
estudio se plantea cada día con más fuerza de manera conjunta.

18. Tabla N°3: Fases en la realización de un mapa de riegsos
Fases en la realización de un mapa de riesgos
1° Fase cognoscotiva: Conocer profundamente los factores de riesgo para programar
intervenciones preventivas ajenas a la improvisación
2°Fase analítica: Análisis de los conocimientos adquiridos en el paso anterior. En base al
mismo se fijarán las prioridades de intervención y se programara la misma.
3°Fse de intervención: Aplicación sobre el terreno práctico de los planes de intervención
programados.
4°Fase de evaluación: Verificación de los resultados de la intervención respecto a los
objetivos programados.
Fuente: García (1994)
Normalización:
Podemos decir que un Sistema de Gestión de la Salud y la Seguridad en el
Trabajo (SGSST) fomenta los entornos de trabajo seguros y saludables al ofrecer
un marco que permite a la organización identificar y controlar satisfactoriamente
sus riesgos de salud y seguridad, reducir el potencial de accidentes, apoyar el
cumplimiento de las leyes y mejorar el rendimiento en general.
La norma OHSAS 18001 es la especificación del estándar reconocido
internacionalmente para sistemas de gestión de la salud y la seguridad en el
trabajo. Una selección de los organismos más importantes de comercio,
organismos internacionales de normas y de certificación la han concebido para
cubrir los vacíos en los que no existe ninguna norma internacional certificable por
un tercero independiente.
Las OHSAS 18001 se han concebido de manera que pueda ser compatible con
ISO 9001 e ISO 14001 a fin de apoyar a las organizaciones a cumplir de forma

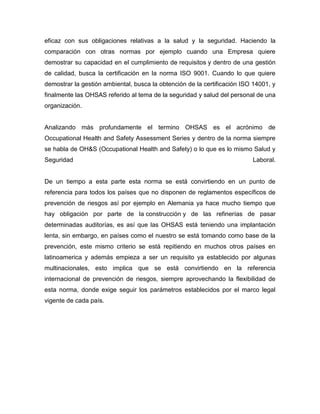

19. eficaz con sus obligaciones relativas a la salud y la seguridad. Haciendo la
comparación con otras normas por ejemplo cuando una Empresa quiere
demostrar su capacidad en el cumplimiento de requisitos y dentro de una gestión
de calidad, busca la certificación en la norma ISO 9001. Cuando lo que quiere
demostrar la gestión ambiental, busca la obtención de la certificación ISO 14001, y
finalmente las OHSAS referido al tema de la seguridad y salud del personal de una
organización.
Analizando más profundamente el termino OHSAS es el acrónimo de
Occupational Health and Safety Assessment Series y dentro de la norma siempre
se habla de OH&S (Occupational Health and Safety) o lo que es lo mismo Salud y
Seguridad Laboral.
De un tiempo a esta parte esta norma se está convirtiendo en un punto de
referencia para todos los países que no disponen de reglamentos específicos de
prevención de riesgos así por ejemplo en Alemania ya hace mucho tiempo que
hay obligación por parte de la construcción y de las refinerías de pasar
determinadas auditorías, es así que las OHSAS está teniendo una implantación
lenta, sin embargo, en países como el nuestro se está tomando como base de la
prevención, este mismo criterio se está repitiendo en muchos otros países en
latinoamerica y además empieza a ser un requisito ya establecido por algunas
multinacionales, esto implica que se está convirtiendo en la referencia
internacional de prevención de riesgos, siempre aprovechando la flexibilidad de
esta norma, donde exige seguir los parámetros establecidos por el marco legal
vigente de cada país.

20. Señalización de seguridad
La señalización constituye una de las técnicas de prevención que más rendimiento
aporta ya que, permite identificar los peligros y disminuir los riesgos para la
seguridad y la salud de los trabajadores que resultan peligrosos por el solo hecho
de ser desconocidos.
De acuerdo con la directiva 92/58/CEE relativa a señalización, se entiende por
señalización de seguridad y de la salud a “la que referida a un objeto, actividad o
situación determinadas, proporcione una indicación o una obligación relativa a la
seguridad o la salud en el trabajo mediante señal en forma de panel, un color, una
señal luminosa o acústica, una comunicación verbal o una señal gestual, según
proceda”.
Características de la señalización
Atraer la atención de quien la recibe y provocar su respuesta de forma
inmediata
Dar a conocer el peligro de forma clara, con una única interpretación y con
la suficiente antelación.
Informar sobre la forma de actuar en cada caso concreto, para lo cual
deberá ser conocida de antemano.
Posibilidad real de su cumplimiento.
Clases de señalización y utilización
Los diferentes tipos de señalización relacionados con la seguridad y la salud de
trabajadores dependiendo del sentido que debe resultar estimulado son:
 Señalización óptica: resulta ser el tipo más generalizado, por lo que nos
referimos especialmente a ella en este punto. Está constituida por una
combinación de formas, colores y símbolos.
 Señalización acústica:Emisión de señales sonoras acordes con un código
conocido que informan de un determinado mensaje sin intervención de voz
humana.
 Señalización olfativa: Se basa en la difusión de olores predeterminados que
son apreciables por el sentido del olfato.
 Señalización táctil: Se basa en la distinta sensación que se tiene cuando se
toca algo con cualquier parte del cuerpo.
Señalización en forma de panel
Este tipo de señalización es el más generalizado en los centros de trabajo.

21. A continuación se indican sus características, los requisitos de utilización y los
tipos de señales.
Definiciones
Las definiciones que se indican en este punto se corresponden con las que figuran
en la normativa internacional y en las citadas normas.
Color de seguridad: Color al cual se atribuye una significación determinada
( rojo, amarillo, verde y azul)
Color de contraste: Color que, completando el color de seguridad, mejora
las condiciones de visibilidad de la señal y hace resaltar su contenido
(blanco y negro).
Tipos de señales
Las señales de seguridad, definidas como la combinación de forma, colores y
símbolos para proporcionar una determinada información relativa a la seguridad,
se clasifican, atendiendo a la información que proporcionan, en señales de:
Prohibición
Advertencia
Obligación
Información ( salvamento e indicativa)
Adicional
Colores de seguridad
Los colores de seguridad, en número reducido (rojo, amarillo, verde y azul), se
utilizan para llamar la atención e indicar la existencia de un peligro, así como para
facilitar su rápida identificación.
En los siguientes cuadros se señala la relación entre el color y su significado y las
combinaciones posibles entre los colores de seguridad, de contraste y de los
símbolos.

22. Formas geométricas, símbolos y dimensiones
 Forma geométrica: El empleo de las formas geométricas, unidas a un color
determinado, tiene por objeto evitar los inconvenientes derivados de las
anomalías que algunas personas tienen para percibir ciertos colores.
Las formas geométricas utilizadas en las señales de seguridad son las que se
indican en el siguiente cuadro.
 Símbolo o pictograma: Imagen que, utilizada sobre una señal en forma de
panel o sobre una superficie luminosa, describe una situación u obliga a un
comportamiento determinado.
COLOR DE
SEGURIDAD
COLOR DE
CONTRASTE
COLOR DE
SIMBOLOS
SIGNIFICADO APLICACIÒN
ROJO BLANCO NEGRO -Parada
-Prohibición
-Señales de
parada
-Señales de
prohibición
-Dispositivos
de desconexión
de urgencia
BLANCO -señalización y localización de los
equipos de lucha contra
incendios.
AMARILLO NEGRO NEGRO -Atención
-Advertencia de
peligro
-Señalización
de riesgos
-Señalizaciòn
de umbrales,
pasajes
peligrosos,
obstáculos.
VERDE BLANCO BLANCO -Situación de
seguridad
-Primeros
auxilios
-Vías de
evacuación
-Salidas de
emergencia
-Duchas de
socorro
-Puestos de
primeros
auxilios y
salvamento
AZUL BLANCO BLANCO -Obligación
-Información
-Obligación de
llevar un
equipo de
protección
personal
-información de
emplazamiento

23.  Dimensiones: Las dimensiones de las señales deberán establecerse
tomando para su diámetro exterior, lado mayor o distancia entre barras, en
la señalización complementaria de riesgo permanente (dimensión
característica), los valores normalizados de la serie A de la Norma UNE
1011, empleando prioritariamente los formatos principales sobre alargados.
Siendo, S= Superficie de la señal en m2
L= Distancia en metros desde la que se puede percibir la señal.

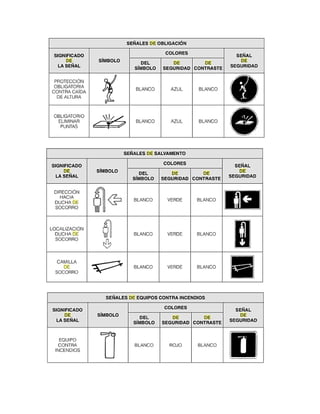

COMBINACIÒN DE FORMAS GEOMÈTRICAS Y COLORES DE SEGURIDAD
Forma
geométrica
Color de
seguridad
ROJO Prohibición ---------------------- Material de lucha
contra incendios
AMARILLO ----------------------- Atención
Peligro
------------------------
VERDE ----------------------- ------------------------ Zona de seguridad
Salida de socorro
Primeros auxilios
AZUL Obligación ------------------------ información o
instrucción
En el siguiente cuadro, se relaciona la distancia máxima de observación prevista
para una señal con la dimensión característica de la misma.

24. RELACIÒN ENTRE DISTANCIA MÀXIMA DE OBSERVACIÒN Y DIMENSIÒN
DE LA SEÑAL
En el siguiente cuadro se indican la distribución de colores en las diferentes
señales y los porcentajes de superficies ocupados por ellos.

25. Técnicas de seguridad informativas
Reciben el nombre de medidas informativas aquellas que de algún modo
previenen la existencia del riesgo. Pueden ser:
 Normativas: Consiste en establecer normas operativas de carácter
específico para cada trabajo o generales coordinadas con las restantes
medidas informativas. Pueden ser personales o generales.
 Instructivas: Consiste en la formación de los operarios que trabajan en
riesgos eléctricos sobre la forma de utilización correcta de los aparatos y
herramientas que maneja y el significado de la simbología y señalización.
 De señalización: Consiste en la colocación de señales de prohibición,
precaución o información en los lugares apropiados.
 De identificación y detección: Consiste en la identificación y
comprobación de tensiones en las instalaciones eléctricas antes de actuar
sobre las mismas.
Técnicas de seguridad de protección
Las técnicas de seguridad de protección son las que protegen al operario frente a
los accidentes eléctricos.Las podemos clasificar en: individuales y de linstalación.

28. SEÑALES DE SEGURIDAD NO INCLUIDAS EN EL REAL DECRETO 1403/1986
QUE FIGURAN EN LA NORMA UNE 81501

30. RELACIÒN DE SEÑALES INCORPORADAS A LA LEGISLACIÒN ESPAÑOLA EN VIRTUD DEL R.D
485/1997

31. El color en la industria
Aunque en los aparatados anteriores hemos visto una de las aplicaciones del color
en la industria, como señalización se seguridad, existen otras múltiples
aplicaciones relacionadas con la seguridad de la empresa, donde el color ejerce
un importante papel.

32. BIBLIOGRAFÌA
CORTÈS, J. Seguridad de higiene del trabajo, 10ª, ed. Madrid.
ISBN: 978-84-7360-478-9
PIZARRO-GONZÀLES. Seguridad en el trabajo, 3ª ed. Madrid.
ISBN: 978-84-96743-40-3
CREUS,J. y MANGOSIO J. Seguridad e higiene en el trabajo, 1ªed,Buenos
Aires
ISBN: 978-987-1609-19-2
Seguridad y Salud en el trabajo,[en línea], [fecha de consulta 03 marzo
2014].Disponible en:
http://norma-ohsas18001.blogspot.com/2013/01/los-mapas-de-riesgos.html
GARCÌA, M. Los mapas de riesgo .Concepto y metodología para su
elaboración, Madrid [en línea], [fecha de consulta 03 marzo
2014].Disponible en:
http://www.medicos-municipales.org.ar/cymat/68_4_443.pdf
Instituto Nacional de defensa civil (INDECI), Manual básico para la
estimación de riesgos, Perú (2006)[en línea], [fecha de consulta 03 marzo
2014].Disponible
en:http://bvpad.indeci.gob.pe/doc/pdf/esp/doc319/doc319_contenido.pdf
