Este documento describe los objetivos y pasos de un mapeo hidrogeológico. El objetivo es ubicar zonas de recarga y descarga de acuíferos, así como posibles zonas de contaminación. El trabajo involucra investigación de gabinete, preparación de equipos, y trabajo de campo que incluye la ubicación y descripción de puntos de observación como manantiales y bofedales, así como la toma y preservación de muestras de agua.

1. MAPEO HIDROGEOLÓGICO
1. OBJETIVOS
Ubicar y verificar las potenciales zonas de recarga y descarga de posibles acuíferos.
Ubicar,verificar posibles zonas de contaminación de aguas subterráneas y superficiales.
Tener una idea del comportamiento del nivel freático del área de estudio.
2. IMPORTANCIA
Establecer un estudio inicial yver el comportamiento de la zona de estudio en un determinado
periodo de tiempo (en base a cambios como contaminación, pH, CE, etc.)
Es el punto de inicio de cualquier proyecto o estudio posterior.
3. TRABAJOS DE GABINETE
3.1. Ubicación Del Área De Trabajo
Se puede ubicar la zona o área de estudio mediante los programas o software, que se tiene
disponibles (ArcMap, Google Earth, etc.), fotos satelitales, Ortofotos, planos existentes
(geológicos, topográficos, etc.).
A partir de ello se puede programar cuanto tiempo nos llevara realizar el mapeo del área en
estudio.
3.2. Preparación de Equipos y Materiales
Para la preparación de equipos y materiales se debe tener en cuenta los objetivos del estudio, la
geografía de la zona, el clima, la topografía. También tomando en cuenta las tareas específicas
que se van a realizar en la zona de estudio (muestreo de aguas, aforos, toma de parámetros de
campo, etc.).
3.2.1. Materiales y Equipos de Muestreo y Aforo
Frascos para muestras pHmetro, Termómetro.
Fichas para etiquetar Conductímetro
Set de Oxígeno Disuelto Bomba de vacío
HCl 0.1 N, para Filtros
alcalinidad Escorrentometro
Gotero y/o pipeta Guantes de latex
Jarras Graduadas (1, ½ lt.)
Guantes quirúrgicos
3.2.2. EPP
Zapatos, botas, chaleco, casco, bloqueador, ropa para lluvia, traje de pescador.
3.2.3. Equipos y materiales adicionales
Brújula Planos
GPS Wincha
Libreta de campo
Cámara fotográfica

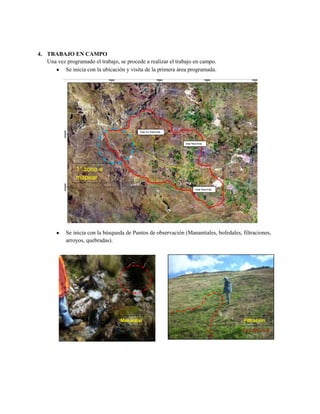

2. 4. TRABAJO EN CAMPO
Una vez programado el trabajo, se procede a realizar el trabajo en campo.
Se inicia con la ubicación y visita de la primera área programada.
1° zona a
mapear
Se inicia con la búsqueda de Puntos de observación (Manantiales, bofedales, filtraciones,
arroyos, quebradas).
Manantial Filtración

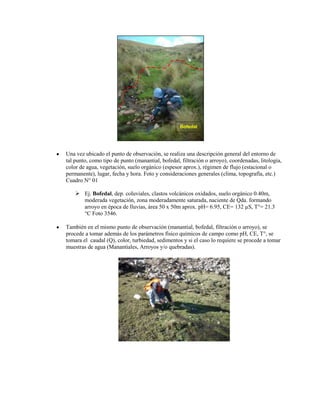

3. Bofedal
Una vez ubicado el punto de observación, se realiza una descripción general del entorno de
tal punto, como tipo de punto (manantial, bofedal, filtración o arroyo), coordenadas, litología,
color de agua, vegetación, suelo orgánico (espesor aprox.), régimen de flujo (estacional o
permanente), lugar, fecha y hora. Foto y consideraciones generales (clima, topografía, etc.)
Cuadro N° 01
 Ej. Bofedal, dep. coluviales, clastos volcánicos oxidados, suelo orgánico 0.40m,
moderada vegetación, zona moderadamente saturada, naciente de Qda. formando
arroyo en época de lluvias, área 50 x 50m aprox. pH= 6.95, CE= 132 µS, T°= 21.3
°C Foto 3546.
También en el mismo punto de observación (manantial, bofedal, filtración o arroyo), se
procede a tomar además de los parámetros físico químicos de campo como pH, CE, T°, se
tomara el caudal (Q), color, turbiedad, sedimentos y si el caso lo requiere se procede a tomar
muestras de agua (Manantiales, Arroyos y/o quebradas).

4. FICHA DE MAPEO HIDROGEOLÓGICO
Cliente: Anglo American Michiquillay S.A. Proyecto: Michiquillay
Código: NaM-064a
Norte (m): 9219726
Este (m): 801540
Cota (msnm): 3577
Zona / Sistema: 17 S / PSAD 56
Sector / Caserío: Progreso La Toma
Comunidad: Michiquillay Plan en GIS
Distrito: La Encañada
Provincia: Cajamarca
Departamento: Cajamarca
Tipo de fuente: Natural
Manantial
Régimen de Flujo: Permanente
Dueño: Andres Vigo Sanchez/Justina Garcia
Usos: Agrícola Plan de ubicación
Ubicaciόn: Progreso La Toma
Material Geológico: Suelo orgánico
Presencia de depósitos aluviales
Surgimiento: Zona de depresión
Cauce de quebrada
Observaciones: Caudal del 08/02/11 muy alto, puede se consecuencia de fuertes lluvias del dái anterior.
Cuadro N° 01. Ficha del punto de observación.
4.1. TOMA, PRESERVACIÓN Y TRASLADO DE MUESTRAS DE AGUA
La recolección de las muestras depende de los procedimientos analíticos empleados y
los objetivos del estudio.
El objetivo del muestreo es obtener una parte representativa del material bajo estudio
(cuerpo de agua, agua residual, etc.)
4.1.1. TIPOS DE MUESTRA
 Muestra simple o puntual: Una muestra representa la composición del
cuerpo de agua original para el lugar, tiempo y circunstancias particulares en
las que se realizó su captación. Cuando la composición de una fuente es
relativamente constante a través de un tiempo prolongado o a lo largo de
distancias sustanciales en todas las direcciones, puede decirse que la muestra
representa un intervalo de tiempo o un volumen más extensos.
 Muestras compuestas: En la mayoría de los casos, el término "muestra
compuesta" se refiere a una combinación de muestras sencillas o puntuales
tomadas en el mismo sitio durante diferentes tiempos.
 Muestras integradas: Para ciertos propósitos, es mejor analizar mezclas de
muestras puntuales tomadas simultáneamente en diferentes puntos, o lo más
cercanas posible. Un ejemplo de la necesidad de muestreo integrado ocurre
en ríos o corrientes que varían en composición a lo ancho y profundo de su
cauce.
4.1.2. RECIPIENTES PARA LAS MUESTRAS
Los recipientes para las muestras generalmente están hechos de plástico o de vidrio,
y se utilizan de acuerdo con la naturaleza de la muestra y sus componentes.
4.1.3. PRECAUCIONES GENERALES
En el muestreo de aguas, antes de colectar la muestra es necesario purgar o enjuagar
el recipiente dos o tres veces, a menos que contenga agentes preservativos.
Dependiendo del tipo de determinación, el recipiente se llena completamente (esto

5. para la mayoría de las determinaciones de compuestos orgánicos), o se deja un
espacio para aireación o mezcla (por ejemplo en análisis microbiológicos); si el
recipiente contiene preservantes no puede ser rebosado, lo cual ocasionaría una
pérdida por dilución. Excepto cuando el muestreo tiene como objetivo el análisis de
compuestos orgánicos, se debe dejar un espacio de aire equivalente a
aproximadamente 1% del volumen del recipiente, para permitir la expansión
térmica durante su transporte.
4.1.4. CONTROL Y VIGILANCIA DEL MUESTREO
El proceso de control y vigilancia del muestreoes esencial para asegurar la
integridad de la muestra desde su recolección hasta el reporte de los resultados;
incluye la actividad de seguir o monitorear las condiciones de toma de muestra,
preservación, codificación, transporte y su posterior análisis. Este proceso es básico
e importante para demostrar el control y confiabilidad de la muestra no sólo cuando
hay un litigio involucrado, sino también para el control de rutina de las muestras.
 Etiquetas. Para prevenir confusiones en la identificación de las muestras.
 Sellos. Para evitar o detectar adulteraciones de las muestras.
 Libreta de campo. Registrar toda la información pertinente a
observaciones de campo o del muestreo en un libro apropiado.
 Registro del control y vigilancia de la muestra. En él se incluye la
siguiente información: número(s) de la(s) muestra(s); firma del recolector
responsable; fecha, hora y sitio de muestreo; tipo de muestra; firmas del
personal participante en el proceso de control
4.1.5. CANTIDAD DE MUESTRA
Colectar siempre un volumen de muestra suficiente en el recipiente adecuado que
permita hacer las mediciones de acuerdo con los requerimientos de manejo,
almacenamiento y preservación.
4.1.6. PRESERVACIÓN DE LA MUESTRA
Es prácticamente imposible la preservación completa e inequívoca de las muestras
de aguas residuales domésticas e industriales y de aguas naturales.
Independientemente de la naturaleza de la muestra, nunca puede lograrse la
completa estabilidad de todos sus constituyentes; en el mejor de los casos, las
técnicas de preservación solamente pueden retardar los cambios químicos y
biológicos, que continúan inevitablemente después de que la muestra se retira de su
fuente.
 Técnicas de preservación: Los métodos de preservación incluyen las
siguientes operaciones: control del pH, adición de reactivos, uso de botellas
ámbar y opacas, refrigeración, filtración y congelamiento; y obran para: (a)
retardar la acción biológica, (b) retardar la hidrólisis de los compuestos o
complejos químicos, (c) reducir la volatilidad de los constituyentes, y (d)
reducir los efectos de absorción.
 Así, en general, para la determinación de metales se añade ácido nítrico (0,5
ml/l); para la determinación de compuestos nitrogenados y DQO se añade
cloruro mercúrico (40 mg/l); para carbono orgánico, ácido sulfúrico (2
ml/l); para cianuros, NaOH hasta alcanzar pH 11 o superior. En general,
además, es necesario conservar la muestra a 4ºC hasta el momento del
análisis, que debe hacerse lo más rápidamente posible.

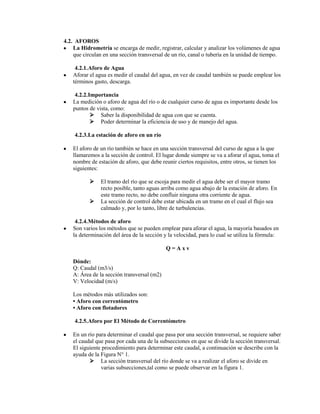

6. 4.2. AFOROS
La Hidrometría se encarga de medir, registrar, calcular y analizar los volúmenes de agua
que circulan en una sección transversal de un río, canal o tubería en la unidad de tiempo.
4.2.1. Aforo de Agua
Aforar el agua es medir el caudal del agua, en vez de caudal también se puede emplear los
términos gasto, descarga.
4.2.2. Importancia
La medición o aforo de agua del río o de cualquier curso de agua es importante desde los
puntos de vista, como:
 Saber la disponibilidad de agua con que se cuenta.
 Poder determinar la eficiencia de uso y de manejo del agua.
4.2.3. La estación de aforo en un río
El aforo de un río también se hace en una sección transversal del curso de agua a la que
llamaremos a la sección de control. El lugar donde siempre se va a aforar el agua, toma el
nombre de estación de aforo, que debe reunir ciertos requisitos, entre otros, se tienen los
siguientes:
 El tramo del río que se escoja para medir el agua debe ser el mayor tramo
recto posible, tanto aguas arriba como agua abajo de la estación de aforo. En
este tramo recto, no debe confluir ninguna otra corriente de agua.
 La sección de control debe estar ubicada en un tramo en el cual el flujo sea
calmado y, por lo tanto, libre de turbulencias.
4.2.4. Métodos de aforo
Son varios los métodos que se pueden emplear para aforar el agua, la mayoría basados en
la determinación del área de la sección y la velocidad, para lo cual se utiliza la fórmula:
Q=Axv
Dónde:
Q: Caudal (m3/s)
A: Área de la sección transversal (m2)
V: Velocidad (m/s)
Los métodos más utilizados son:
• Aforo con correntómetro
• Aforo con flotadores
4.2.5. Aforo por El Método de Correntómetro
En un río para determinar el caudal que pasa por una sección transversal, se requiere saber
el caudal que pasa por cada una de la subsecciones en que se divide la sección transversal.
El siguiente procedimiento para determinar este caudal, a continuación se describe con la
ayuda de la Figura N° 1.
 La sección transversal del río donde se va a realizar el aforo se divide en
varias subsecciones,tal como se puede observar en la figura 1.

7.  El caudal de agua que pasa por una subsección se obtiene multiplicando su
área por el promedio de las velocidades medias registradas, en cada extremo
de dicha subsección.
 El caudal de agua que pasa por el río es la suma de los caudales que pasan por
las subsecciones.
 Se tiene un formato en que se puede calcular el caudal con este método.
Figura N° 1 Tramos en que se divide el ancho superior del río, sub divisiones y profundidad de las
verticales.
4.2.6. Aforo con flotadores
Cálculo del área de la sección transversal de aforo
 Seleccionar un tramo recto del cauce entre 15 a 20 metros
 Determinar el ancho del cauce y las profundidades de este en tres partes de la
sección transversal.
 Calcular el área de la sección transversal
Dónde:
ha, hb, hc : Profundidades del cauce
A=BxH
Dónde:
A: Área
B: Ancho del cauce
H: Altura promedio de (ha + hb + hc) : 3
Cálculo de la velocidad
V = L / T (Velocidad)
Dónde:
L: Longitud del tramo
T: Tiempo de recorrido del flotador entre dos puntos del tramo L
Cálculo del Caudal
Q=AxV
