1. Muestreo de los Depósitos
Minerales
Toma de la Muestra

2. El es una fase de vital importancia en la
evaluación de un Depósito Mineral, debido que
en el se apoya el estudio de viabilidad técnica-
económica.
Las muestras no solo deben ser
representativas, sino que deben estar en una
cantidad adecuada, en el lugar preciso, y con
un proceso de reducción de peso y análisis
apropiados.

3. Que requisitos debe reunir una muestra?
• Una muestra se define como una parte
representativa de un todo. De tal forma que la
proporción y distribución de la característica que
se investiga (Ley), sean iguales en ambos.

4. Factores que determinan el tipo y cantidad de
muestra
Tipo de depósito mineral.
Distribución del mineral útil y su tamaño.
Etapa de investigación en la que se efectúa el
muestro.
La accesibilidad a la mineralización.
La facilidad para la toma de muestra.
El costo de la toma de muestra.

5. Tipo de Depósito Mineral
 Filones: mena se distribuye irregularmente, muestras poco espaciadas.
Tener en cuenta dureza y fragilidad de la mena.
 Depósitos metálicos estratiformes: gral. Leyes uniformes, cambios
graduales, intervalos de muestreos amplios.
 Depósitos sedimentarios (carbón,yeso,hierro): la variación de los
indicadores de calidad es gradual. intervalos de muestreos amplios.
 Pórfidos cupríferos: muestreo por sondeos con malla amplia(100 a150 m).
 Sulfuros masivos: su anchura, elevadas leyes, y fuerte buzamiento,
muestras de perforación a testigo continuo. Principalmente presentan
variaciones en el sentido vertical.

6. Premisas para realizar un buen muestreo
 Los elementos de la Población sean homogéneos.
 Que el muestreo sea insesgado.
 Que sea preciso, minimizando el error de muestreo.
Por lo tanto el resultado será :
 Valores representativos del depósito mineral.
 Toma de conocimiento de la distribución
espacial de las calidades.
 Lugar y frecuencia con que deben tomarse las
muestras.

7. Tipos de muestreos
• Sistemático: muestras se toman regularmente en el
espacio o en el tiempo.
• Aleatorio: las muestras están aleatoriamente
distribuídas en el espacio o en el tiempo.
• Estratificado: las muestras se agrupan en
poblaciones homogéneas, (capas, estratos)

8. Muestreo sistemáticoMuestreo sistemático
• Muestras se toman en una malla regular,Muestras se toman en una malla regular,
en intervalos regulares de tiempo o deen intervalos regulares de tiempo o de
espacio.espacio.

9. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILEMUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

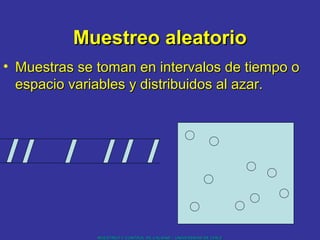

Muestreo aleatorioMuestreo aleatorio
• Muestras se toman en intervalos de tiempo oMuestras se toman en intervalos de tiempo o
espacio variables y distribuidos al azar.espacio variables y distribuidos al azar.

10. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILEMUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo aleatorio estratificadoMuestreo aleatorio estratificado
• Muestras se toman aleatoriamente dentro de unMuestras se toman aleatoriamente dentro de un
estrato. Un estrato corresponde a una sección delestrato. Un estrato corresponde a una sección del
tiempo o del espacio de tamaño constante.tiempo o del espacio de tamaño constante.

11. Sesgos que se pueden producir en el muestreo
 Alteración superficial de la roca muestreada.
 Pérdida selectiva de elementos móviles (elementos de
granulometría mas fina)
 Contaminaciones
 Mala recuperación
 Fallo humano (selectividad por dureza)

12. Planificación de una campaña de muestreo
• Tener en cuenta:
 Método a seguir en la toma de muestras.
 Sistema mecánico de extracción de la muestra.
 Tamaño o peso de muestra en cada punto de
toma.
 Lugar y frecuencia con que deben tomarse las
muestras.

13. Métodos de Muestreo
Sistema Mecánico de extracción
• Muestreo por Puntos: Point o lump sampling.
• Puntual o Chip sampling.
• Grab sampling.
• Muestreo Lineal: Barrenos
• Sondeos-Polvo o testigo
• Canaleta o ranurado
• Muestreo Volumétrico: Calicatas
• Planar
• Muck sampling (rocas sueltas, toda la
potencia)
• Bulk sampling (decenas de tn-plantas piloto)

14. Muestreo Puntual-Chip

15. Muestreo Volumétrico (Grab Sampling)

16. Muestreo en Canaletas

17. Tamaño-Peso de la Muestra
 << Peso a distribuciones regulares de los minerales.
 <<Peso cuanto mayor cantidad de grano mineral tenga
la muestra.
 >> Peso cuanto mayor sea el grano de los minerales.
 >>Peso cuanto mayor sea la densidad de los minerales.
 >>Peso cuanto menor sea la ley del mineral

18. Métodos para determinar el tamaño Óptimo de
una muestra
 Método del Coeficiente de Variación
 Método de Richards Czeczott
 Método de Royle
 Método de GY

19. Método del Coeficiente de Variación
• CV = 100 . S / X
• La Tabla proporciona los pesos de la muestra en
función CV

20. Otros Métodos:
• Richard Czeczott:
• Q= K. d2
• K : constante que expresa la variabilidad del yac.
• d: tamaño de los mayores granos del mineral útil.
• Royle:
• Q= 100 . A / G
• A: peso de mineral de la partícula + grande.
• G: ley en %
• Gy: permite sacar el peso determinando el Error cometido en el proceso.
Fundamentalmente se usa para Tratamiento de Reducción del peso de la
muestra.

21. Lugar y Frecuencia de Muestreo
Red de Muestreo
• Distintos métodos se usan para determinar el n° de muestras:
 Método del Coeficiente de Variación
 Método Geoestadístico
 Correlograma

22. MUESTREOS DE ACUERDO A LA ETAPA DE LA
ACTIVIDAD MINERA QUE NOS ECONTREMOS.
• Muestreos de exploración
• Muestreos de producción
• Muestreo en plantas
• Muestreos de escombreras

23. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILEMUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo en ExploraciónMuestreo en Exploración
• Muestreos Dirigidos de AfloramientosMuestreos Dirigidos de Afloramientos
• Muestras de Trincheras y CaminosMuestras de Trincheras y Caminos
• Malla Grande de Sondajes (200m x 200m)Malla Grande de Sondajes (200m x 200m)
• Malla Fina de Sondajes en Zonas deMalla Fina de Sondajes en Zonas de
Interés (70m x 70m)Interés (70m x 70m)

24. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILEMUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
MuestreosMuestreos
Dirigidos deDirigidos de
AfloramientosAfloramientos
 Muestra perpendicular aMuestra perpendicular a
estructura (potenciaestructura (potencia
completa).completa).
 Se muestrea más allá de laSe muestrea más allá de la
veta para asegurarse deveta para asegurarse de
que se muestreó elque se muestreó el
contenido total.contenido total.
 Acumulación (ley xAcumulación (ley x
potencia) permanecepotencia) permanece
constante.constante.

25. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILEMUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo de AfloramientosMuestreo de Afloramientos
V E T A
V E T A

26. Muestreo de caminos y trincherasMuestreo de caminos y trincheras
• MuestreoMuestreo
segúnsegún
cambio decambio de
alteraciónalteración
• Largo deLargo de
muestrasmuestras
entre 5 y 10entre 5 y 10
m.m.
• Peso dePeso de
muestras ~muestras ~
5kg.5kg.

27. Muestreo de caminos y trincherasMuestreo de caminos y trincheras

28. Muestreos de Testigos (DDH)

29. Muestreo de exploración (AR)Muestreo de exploración (AR)
• Sistema de doble ciclón para muestreo usadoSistema de doble ciclón para muestreo usado
en aire reversoen aire reverso

30. Muestreo en ProducciónMuestreo en Producción
 Muestreo de Pozos de VoladuraMuestreo de Pozos de Voladura
 Muestreo de Labores SubterráneasMuestreo de Labores Subterráneas
 Muestreo de Carros o CamionesMuestreo de Carros o Camiones
 Muestreo AdelantadoMuestreo Adelantado

31. Muestreo de Pozos de VoladuraMuestreo de Pozos de Voladura

32. Muestreo de Pozos de VoladuraMuestreo de Pozos de Voladura

33. Muestreo de Labores SubterráneasMuestreo de Labores Subterráneas

34. Muestreo de Carros o CamionesMuestreo de Carros o Camiones
Muestreo de gruesos
por chips
Muestreo de finos
con poruña

35. Muestreo en PlantasMuestreo en Plantas
• Muestreo de cabezasMuestreo de cabezas
Cortador
Flujo

36. Muestreo de colasMuestreo de colas
• Colas filtradasColas filtradas

37. Muestreo de concentradosMuestreo de concentrados
• Muestreo de concentrado en puerto deMuestreo de concentrado en puerto de
embarqueembarque

38. Muestreo de pilas agotadasMuestreo de pilas agotadas
• Muestreo con retroexcavadora y paleo alternado.Muestreo con retroexcavadora y paleo alternado.
Pila Zanja de
muestreo
Muestras

39. Bibliografía
• Recursos Minerales. M. Bustillo Revuelta-C.Lopez Jimeno.
Madrid 1996.
• E. García Orche. Madrid 1999. Manual de Evaluación de
Yacimientos.
• Introducción al Muestreo Minero. Marco Antonio Alfaro
Sironvalle. Santiago de Chile 2002.
• Apuntes de Muestreo para Evaluación de Yacimientos.
Julián Ortiz C. Cátedra de Evaluación de Yacimientos.
Facultad de Ciencias Físicas y Matemáticas. Universidad de
Chile.
