El documento describe diferentes tipos de maquinaria pesada utilizada en la construcción, incluyendo excavadoras, retroexcavadoras, dragas, dragalinas, mototraillas, escrepas, pavimentadoras, compactadoras, motoniveladoras, cisternas de agua, volquetas, tractores, y cargadoras. Explica sus funciones y cómo se usan cada una de estas máquinas en obras de construcción pesada y movimiento de tierras.

1. Grupo #3
Gabriela Coello
Angie Munguía
Stevens Olivera
Carlos Bu
Edwing Shaun
MAQUINARIA PESADA

2.  La construcción pesada abarca una gran variedad de
obras, como son los grandes movimientos de
tierra, carreteras, presas, desmontes; también la
perforación de túneles y
trincheras, dragado, excavaciones y cimentaciones
profundas.
 Los principales equipos utilizados en este tipo de
trabajo son los
tractores, cargadores, excavadoras, motoconformado
ras, equipos de acarreos, compactadoras, entre
otras.
MAQUINARIA PARA CONSTRUCCIÓN
PESADA

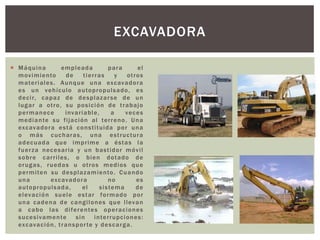

3.  Máquina empleada para el
movimiento de tierras y otros
materiales. Aunque una excavadora
es un vehículo autopropulsado, es
decir, capaz de desplazarse de un
lugar a otro, su posición de trabajo
permanece invariable, a veces
mediante su fijación al terreno. Una
excavadora está constituida por una
o más cucharas, una estructura
adecuada que imprime a éstas la
fuerza necesaria y un bastidor móvil
sobre carriles, o bien dotado de
orugas, ruedas u otros medios que
permiten su desplazamiento. Cuando
una excavadora no es
autopropulsada, el sistema de
elevación suele estar formado por
una cadena de cangilones que llevan
a cabo las diferentes operaciones
sucesivamente sin interrupciones:
excavación, transporte y descarga.
EXCAVADORA

4.  La retroexcavadora se utiliza habitualmente para el
movimiento de tierras, para realizar rampas en
solares, para abrir surcos destinados al pasaje de
tuberías, cables, drenajes, etc. así como también
para preparar los sitios donde se asentarán los
cimientos.
 La máquina hunde sobre el terreno una cuchara con
la que arranca los materiales que arrastra y deposita
en su interior.
 El chasis puede estar montado sobre cadenas o bien
sobre neumáticos. En este último caso están
provistas de gatos hidráulicos para fijar la máquina
al suelo.
RETROEXCAVADORA

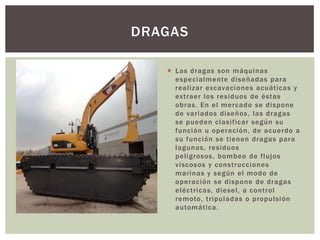

5.  Las dragas son máquinas
especialmente diseñadas para
realizar excavaciones acuáticas y
extraer los residuos de éstas
obras. En el mercado se dispone
de variados diseños, las dragas
se pueden clasificar según su
función u operación, de acuerdo a
su función se tienen dragas para
lagunas, residuos
peligrosos, bombeo de flujos
viscosos y construcciones
marinas y según el modo de
operación se dispone de dragas
eléctricas, diesel, a control
remoto, tripuladas o propulsión
automática.
DRAGAS

6.  La dragalina, llamada
también draga de
arrastre , es el equipo
indicado para realizar
excavaciones bajo su
nivel de sustentación en
terrenos blandos,
fangosos o sumergidos.
Esto es posible por su
gran alcance, que le
permite excavar un gran
área sin desplazarse o
desplazándose por
terreno firme.
DRAGALINA

7.  Estas máquinas se
utilizan para cortar capas
uniformes de terrenos de
una consistencia suave,
abriendo la cuchilla que
se encuentra en la parte
frontal del recipiente. Al
avanzar, el material
cortado es empujado al
interior del recipiente.
Cuando este se llena, se
cierra la cuchilla, y se
transporta el material
hasta el lugar donde será
depositado.
MOTOTRAILLA

8. La escrepa es un
instrumento de
trabajo de gran
utilidad para el
movimiento de
tierra, para la
hechura de bordos,
emparejar y reparar
caminos, rellenar
terrenos, etc.
ESCREPA

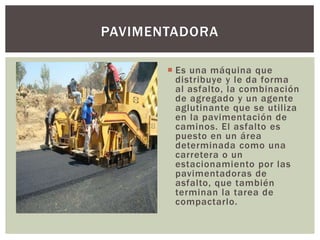

9.  Es una máquina que
distribuye y le da forma
al asfalto, la combinación
de agregado y un agente
aglutinante que se utiliza
en la pavimentación de
caminos. El asfalto es
puesto en un área
determinada como una
carretera o un
estacionamiento por las
pavimentadoras de
asfalto, que también
terminan la tarea de
compactarlo.
PAVIMENTADORA

10.  Una apisonadora, aplanadora o comp
actadora es una máquina pesada que
consta de un tractor y de
un cilindro de gran peso que va
delante y funciona a modo de rueda
delantera.
 Las aplanadoras se utilizan en
construcción para compactar
materiales. Son imprescindibles
durante la construcción de
carreteras, tanto en la sub-base como
en las mezclas asfálticas, siendo
utilizadas también para alisar
superficies u otro tipo de tareas en
obras diversas. Para la compactación
de materiales cohesivos tales como
arcilla se utilizan apisonadoras con
elementos salientes en la superficie
del cilindro, siendo usual
denominarlas "pata de cabra".
COMPACTADORA

11.  La motoniveladora es una maquina de
construcción con una larga hoja
mecánica usada para nivelar y
extender terrenos y crear una
superficie llana, también se le llama
niveladora o nivelador de caminos.
Casi todas las motoniveladoras son
equipadas con una segunda cuchilla
que es colocada delante del eje
delantero, por esta razón algunas
veces a esta maquina también le
llaman cuchilla. Son usadas
principalmente para el mantenimiento
de carreteras.
 Dentro de la ingeniería civil el
objetivo de la motoniveladora es el
nivelado final de las superficies
rugosas realizadas por el equipo
pesado o vehículos de ingeniería
como lo son las que excavadoras .
 El tamaño de la cuchilla dependerá
del uso que vaya a dársele en la
construcción, esta puede ir desde los
2.50 hasta los 7.30 metros.
MOTONIVELADORA

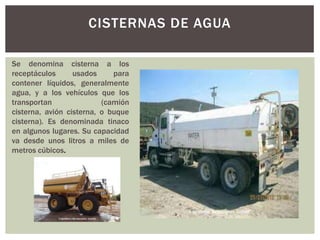

12. CISTERNAS DE AGUA
Se denomina cisterna a los
receptáculos usados para
contener líquidos, generalmente
agua, y a los vehículos que los
transportan (camión
cisterna, avión cisterna, o buque
cisterna). Es denominada tinaco
en algunos lugares. Su capacidad
va desde unos litros a miles de
metros cúbicos.

13. VOLQUETAS
• Las volquetas son quizás la maquinaria mas utilizada en cualquier tipo de obra civil. Son vehículos
automóviles que poseen un dispositivo mecánico para volcar la carga que transportan en un cajón que
reposa sobre el chasis del vehículo. La composición mecánica de la volqueta depende precisamente
del volumen de material que pueda transportar el cajón. Por tal razón, este tipo de maquinaria de
carga cumple una función netamente de transporte ya sea dentro de la misma obra o fuera de ella.
• Existen las volquetas mas comúnmente utilizadas que son las de 7 metros cúbicos. Estas
generalmente poseen solo dos ejes y se pueden utilizar para transporte interno o externo en la obra.
• Generalmente, dentro de la obra son utilizadas para transportar cualquier tipo de material que por
tiempo, por cantidad y por factibilidad, el ser humano no puede transportar. Fuera de la obra las
volquetas son utilizadas para transportar de las canteras a la obra o viceversa el material que se
requiera llevar allí.

14. TRACTORES
El buldócer es un tipo de topadora que se utiliza principalmente para el movimiento de
tierras, de excavación y empuje de otras máquinas. Aunque la cuchilla permite un
movimiento vertical de elevación, con esta máquina no es posible cargar materiales
sobre camiones o tolvas, por lo que el movimiento de tierras lo realiza por arrastre.

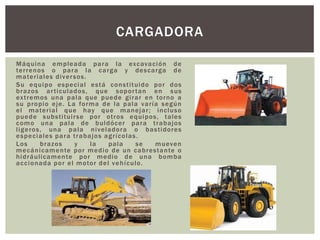

15. Máquina empleada para la excavación de
terrenos o para la carga y descarga de
materiales diversos.
Su equipo especial está constituido por dos
brazos articulados, que soportan en sus
extremos una pala que puede girar en torno a
su propio eje. La forma de la pala varía según
el material que hay que manejar; incluso
puede substituirse por otros equipos, tales
como una pala de buldócer para trabajos
ligeros, una pala niveladora o bastidores
especiales para trabajos agrícolas.
Los brazos y la pala se mueven
mecánicamente por medio de un cabrestante o
hidráulicamente por medio de una bomba
accionada por el motor del vehículo.
CARGADORA
