Taller de Procesos Arquitectónicos

4. UNIDAD DE VIDA ARTICULADA ORFELINATO
UVA NUTIVARA UVA CASTILLA
UVA ALTA VISTA UVA ALMERIA
UVA SAN CRISTOBAL
UVA MOSCU UVA VERSALLES
(UVA) UNIDAD DE VIDA ARTICULADA
(UVA) UNIDAD DE VIDA ARTICULADA
TEMPERATURA DEL
ALUMBRADO PÚBLICO
INTENSIDAD DEL
ALUMBRADO PÚBLICO
1000 Mh
ÁREAS DE OPORTUNIDAD
PARQUES EN TANQUES DE
ALMACENAMIENTO DE AGUA
400 Na
250 Na
3800 - 4000 °K
Tanques de
agua
2000 - 3400 °K
Baja
iluminación
150 Na
70 Na
0
Miradores
Tanques
Tanque: Orfelinato

5. Mediante la interacción con la naturaleza y el paisaje urbano busca mejorar
la calidad de vida y el desarrollo humano integral de los habitantes de la
ciudadydelaregión.Espaciosabiertos,creativos,derelajación,dinámicos,
verdes, lúdicos y de encuentro zonal, espacios que el sector necesita para
suscitar el intercambio de saberes e interactuar en comunidad.

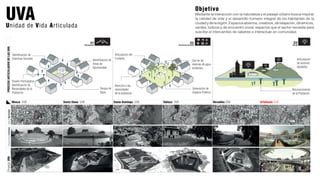

UVAUnidad de Vida Articulada
Objetivo
Versalles UVATablaza UVASanto Domingo UVASanta Elena UVAMoscu UVA
TanquesdeAguaExistentesProyectoUVA
Identificacion de
Areas de
Oportunidad
Uso de las
reservas de agua
existentes
Articulacion del
Contexto
Generación de
Espacio Publico
Reconocimiento
de la Población
Articulación
de sectores
afectados
Desconeccion Articulacion | Servicios UVA (U)
Identificacion de
Diamicas Sociales
Diseño Participativo
Identificación de
Necesidades de la
Población
Atención a las
necesidades
de la población
Tanque de
Agua
PROCESOARTICULADORDELASUVA
01 02 03
AreasdeOportunidad
Orfelinato UVA

6. POLÍTICA GUBERNAMENTAL
SOCIEDAD
INFRAESTRUCTURA
ENTORNO
SEGURIDAD PÚBLICA
ORGANIZACIONES REÚNEN
LOS DATOS Y ENTREGAN
EN TIEMPO REAL PARA
GENERAR UNA RESPUESTA
EFICAZ.
GOBIERNO Y ADMINIS-
TRACIÓN
ORGANIZACIONES ENCUEN-
TROS CON DATOS SUMI-
NISTRADOS EN TIEMPO
REAL PARA GENERAR UNA
RESPUESTA EFICAZ.
URBANISMO
MEJORA DE
INFRAESTRUCTURA CON
SENSORES PARA
RECOLECCIÓN DE DATOS.
EDUCACIÓN
RENOVACIÓN DE
INFRAESTRUCTURAS Y
ASIGNACIÓN DE
TECNOLOGÍA.
SALUD
CONFERENCIAS EN
TIEMPO REAL, RAPIDA
ATENCIÓN A USUARIOS,
DIFUSIÓN DE INFORMA-
CIÓN Y FORMACIÓN.
PROGRAMAS SOCALES
EFICIENTE, FACIL
ACCESO A TODA LA
INFORMACIÓN PARA
ASEGURAR LA
INCLUSIÓN.
TRANSPORTE PÚBLICO
MÁS SEGURO Y TRANS-
PORTE LIMPIADOR EFICAZ.
SERVICIOS PÚBLICOS
REDES DE COMUNICACIÓN
PARA COMPRENDER LA
DEMANDA Y CONTROLAR
EFICAZMENTE EL USO DE
RECURSOS.
EFICIENTE
OPTIMIZACIÓN DE
OPERACIONES QUE
MINIMIZAN EL IMPACTO
AMBIENTAL.
INNOVACIÓN
EMPRENDEDORES E
INVERSORES PARA
EL DESARROLLO DE
NUEVAS SOLUCIO-
NES Y MODELOS DE
NEGOCIO.
PRODUCTIVIDAD
CONSUMO DE
ENERGÍA EFICIENTE.
RED
GENERACIÓN DE
DESARROLLO ENTRE
REGIONES.
UVA
Orfelinato
Sonelementosfundamentalesdeunsistemadesuministro
de agua que abastece la demanda, adaptando su tamaño
para uso de la población. Su principal característica,
además de formar parte del dominio público, es su
ubicación estratégica con el fin de tener una basta
extensión. O bien podrían construirse bajo tierra, elevado
o por encima de la superficie. Cada tanque suministra
130.540 personas en promedio, llegando a diversas
áreas de la región.

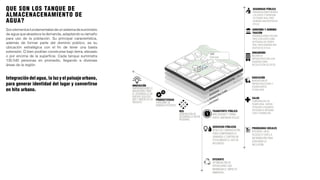

QUE SON LOS TANQUE DE
ALMACENACENAMIENTO DE
AGUA?
Integración del agua, la luz y el paisaje urbano,
para generar identidad del lugar y convertirse
en hito urbano.

7. IDENTIDAD CORPORATIVA /
EN USO.Memoria colectiva
Entradas de luz / Tuberia de concreto
Espacio público
Reservorio de agua 1 / REUSO. TEATRO AL AIRE LIBRE
MIRADORES
Reservorio de agua 2 / REUSO. JARDÍN ACUATICO
ENTRADA
Hall de luz Espacio público Memoria del agua EN USO
MODELO 3D DEL PROYECTO
Son edificios públicos situados en las reservas de agua
potable de Medellín diseñados para ser catalizadores
urbanos para el cambio mediante el fomento de encuentro
ciudadanoconlatecnología,larecreación,eldeporteylas
instituciones culturas. Los Tanques de almacenamiento
de agua unen el tejido urbano con instalaciones que
se adaptan a su programa y a las necesidades locales,
saliendo de ese modo como puntos de referencia del
distrito. Este programa cambia la propiedad cerrada en
el espacio público, estableciendo un espacio colectivo
de nuevas oportunidades e inclusión social.

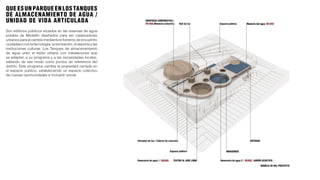

QUE ES UN PARQUE EN LOS TANQUES
DE ALMACENAMIENTO DE AGUA /
UNIDAD DE VIDA ARTICULADA

8. ANTES DEL DISEÑO
Caracterización social y cultural
Caracterización Población Necesidades de la población
# Personas según su edad
# Casas por
estratificación social
Programa social Acompañamiento social APROPIACIÓN CIUDADANA
Población | Historia | Organización y Participación |
Ocupación | Prácticas económicas | Calidad de vida
ETAPA DE DISEÑO
Inclusión de la Población en el Proceso de Diseño
Reconocimiento de las necesidades especiales | Población y espacio
público las relaciones | Ideas para el diseño | Talleres de participación
PREVIO A LA CONSTRUCCIÓN
Programa de socialización
ETAPA DE CONSTRUCCIÓN
Acompañamiento social
Uso de mano de obra local | Uso de materiales locales | Progra-
ma social durante la construcción.
DESPUES DE LA CONSTRUCCIÓN
PARQUE DE RESERVA DE AGUA (PRA)
Propiedad ciudadana
Arreglo de la Entidad | Calendario de eventos | Acuerdo de Mante-
nimiento | Enlazar Instituciones educativas
Presentación del proyecto a las comunidades | Eventos y exhibiciones
públicas | Difusión en la televisión local y nacional
0-14
31.509
64.264
29.811
10.129
# Personas # Hombres
135.713 65.003
Años
15-44 Años
2
3
4
5
6
1
45-64 Años
+65 Años
# Mujeres
70.710
18.052
16.005
11.201
669
0
0
Uso de reservorios
de agua existentes
Articulación con
el contexto
MANO DE OBRA LOCAL
PROGRAMAS DE CONSTRUCCIÓN | EPM
FORMACIÓN PROFESIONAL
Diálogos informativo e interactivo
Información por medios de
comunicación
Comunicación por nuevas
tecnologias
Redes sociales
Generación de
espacio público
Articulación | Facilidades
Atención a las
necesidades
de la población
!
Carecen de más espacios verdes
Personas
80%
Personas
Recursos naturales
60%
Necesidad de recursos hídricos
Personas
50%
Personas
Facilidades
50%
Personas
Centros culturales
40%
kids
Juegos infantiles
40%
CARACTERIZACIÓN SOCIAL
UVA

9. UVA El Orfelinato
Pre - Existencias

10. La Ladera
Parque
La Ladera
Parque Biblioteca
Parque Obrero
Los doce apostoles
Iglesia
La presentación
Convento
San miguel arcangel
Iglesia
Los santos de los ultimos dias
Iglesia
Maria reina de los angeles
Iglesia
Nuestro hogar ICBF
Fundacion
La ronda Jardin Infantil
La presentación
Convento
Juan de la cruz posada
Casa Clero
Juan de la cruz posada
Casa Cural
San josé
Orfanato
La presentacion.
Orfanato
San miguel
Colegio
Cima
Medical Centre
Murcia
Complejo
Viallahermosa
Subestacion
Electrica
Carrera39
Carrera38
Carrera40A
Calle 62
Calle 60
Calle 59A
Calle 59
Calle 61
Calle 61
Calle 60A
Carrera40
Nuestra señora
Colegio
Nutibara Centro
PROJECT. WATER RESERVOIR PARKS
PROJECT. UVA
Orfelinato Site
(UNIDAD DE VIDA ARTICULADA)
Tanque Orfelinato EPM entre las calles 60 y 62 y las carreras 39 y 40 en el barrio
San Miguel de la comuna 8 Villa hermosa
UVA El Orfelinato
Localización

11. UVA El Orfelinato

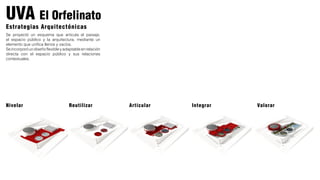

Estrategias Arquitectónicas
ValorarIntegrarArticularReutilizarNivelar
Se proyectó un esquema que articula el paisaje,
el espacio público y la arquitectura, mediante un
elemento que unifica llenos y vacíos.
Seincorporóundiseñoflexibleyadaptableenrelación
directa con el espacio público y sus relaciones
contextuales.

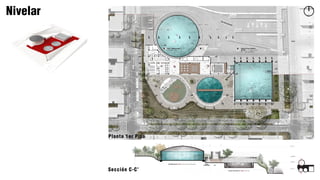

12. Nivelar
Planta 1er Piso
Patio / Tanque de Agua 1.
Teatro al Aire Libre.
HallTienda
Apoyo
Almacén
Sala de Juntas
Reciclaje
Residuos Deposito Residuos
Café Internet
Cocineta
Control
Oficina Salones
Ensayo
Hall Auditorio
Vestier
Baño MujeresApoyo Baño Hombres
Salón Multiproposito
Entrada.
Ámbito de Sombra.
Tanque de Agua Cuadrado.
EN USO. La intervención asegura
un Correcto Funcionamiento.
Tubo linea proyección
Tubo
linea
proyección
Carrera 39Carrera 40
Carrera 60
Patio / Tanque de Agua 2
Jardín Acuático.
4 3 2
Sección C-C’

13. Tanque Principal de Agua
EN USO. La intervencion asegura
un correcto funcionamiento
ETAPA 1. ETAPA 1.
ETAPA 1. ETAPA 1.
ETAPA 2. ETAPA 2.
ETAPA 3. ETAPA 3.
Patio. Tanque de Agua 1.
REUTILIZACION.Teatro al aire libre.
Patio. Tanque de Agua 2.
Reutilizacion.Jardin de Agua.
Tanque de Agua Cuadrado.
EN USO. La intervencion asegura
un correcto funcionamiento.
Intervencion 1.
Iluminacion Perimetral.
Intervencion 2.
Fachada Verde.
Intervencion 1.
Tratamiento de Piso.
Intervencion 2. Escaleras /
Rampa Perimetral.
Intervencion 1. Jardin Acuatico.
Intervencion 2.
Puente de Contemplacion.
Intervencion 1. Refuerzo Estructural.
Intervencion 2. Espejo de Agua /
Bloque de Agua Memorial.

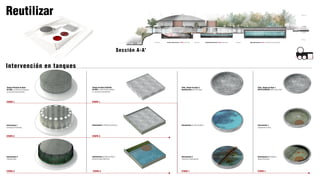

Reutilizar
Sección A-A’
Intervención en tanques

14. Patio | Tanque de Agua 1 | Teatro al Aire Libre

15. Vista del Jardin Acuatico | Tanque de Agua 2

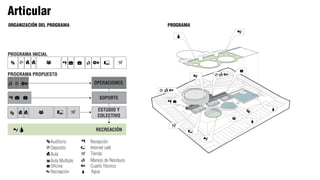

16. Articular
PROGRAMA INICIAL
PROGRAMA PROPUESTO
Auditorio Recepción
Internet café
Tienda
Manejo de Residuos
Cuarto Técnico
Deposito
Aula
Aula Multiple
Oficina
OPERACIONES
SOPORTE
ESTUDIO Y
COLECTIVO
RECREACIÓN
PROGRAMA
AguaRecreación
ORGANIZACIÓN DEL PROGRAMA

17. Espacio Público | Vista desde la Calle 40, Entrada

18. Tanque de Agua Principal.
EN USO. La intervencion Asegura un
Correcto Funcionamiento.
Patio / Tanque de Agua 1.
REUTILIZADO. Teatro al Aire Libre
Carrera 39Carrera 40
Calle 60
Entranda.
Ambito de Sombra.
Tanque de Agua Cuadrado.
EN USO. La Intervencion Asegura
un Correcto Funcionamiento
Patio / Tanque de Agua 2
REUTILIZADO. Jardin Acuatico.
1
2
3
4
4
4
Integrar
Planta Cubierta
Sección B-B’

19. Integrar
Ámbitos
Vista desde la Calle 39 | Entrada Principal

20. Integrar

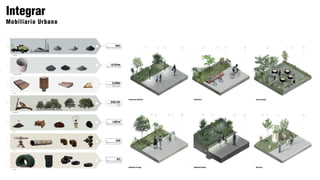

Mobiliario Urbano
1
2
3
4
5
6
7
CONCRETE
CONCRETE ELEMENTS
WOOD
BIODIVERSITY
SOILS
STEEL
TYRES
267t
Materias Primas Aprovechadas
Materias Primas Aprovechadas
Materias Primas Aprovechadas
Materias Primas Aprovechadas
Materias Primas Aprovechadas
12,524m
4,328mMateria Prima Aprovechada
(Metros Lineales)
542t CO2
Obtenido en la Vida de los
Arboles
1,387m
134t
87t
3
Iluminacion Artificial.
Bebederos de Agua.
Bicicletero.
Mobiliario Urbano.
Area de Juegos.
Reciclaje.
1 1
1 1 1126
45 6 5 6 4
45 4 5 4 25
14 7 5

21. Vista desde la Calle 39 | Terraza Jardin

22. Vista desde la Terraza Jardin

23. Valorar UVA Orfelinato, Como un Catalizador Urbano para el Cambio.

24. Valorar
Elementos de Cerramiento e
Iluminación Natural
Hall de LuzLucernario | Tubo de Concreto

25. O
NE
N
E
S
Vientos Predominantes del
Noreste.
Efecto Abertura de Construccion.
h= 3,6m Y= 0,16
La altura del Edificio & Aberturas con-
tribuyen a un espacio confortable.
Memorial del Agua.
Invita a pasear y disfru-
tar de la vista y la
atmósfera contemplativa
Diseño inicial.
Los residuos orgáni-
cos e inorgánicos.
Reducir, Reutilizar & Reciclar.
Gestión de reciclaje a través de
mobiliario adecuado
Paneles Fotovoltaicos
para el suministro de
iluminación artificial.
Patios
Aberturas Cubierta para
iluminación natural.
Iluminacion Led
Iluminacion para
Espacio Publico.
Lucernarios
La iluminación natural en las
principales salas.
Terraza Jardin.
Disminución de la
radiación solar.
10:00
9:00
8:00
7:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00N
Lucernarios Tubos de Concreto.
Proporciona iluminación natural a
pasillos.
Solsticio de Diciembre.
Captacion de Agua Lluvia
Recogida de agua de lluvia para
satisfacer
los servicios de riego.
Tratamiento de Agua.
Proceso de limpieza para
el consumo adecuado.
Jardin Acuatico.
Filtro Natural.
Uso Domestico.
Tanque de Agua.Tanque de Agua.

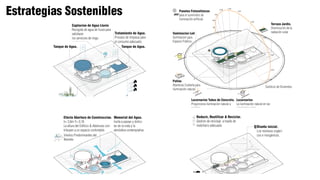

Estrategias Sostenibles

26. En Obra
RESPONSABILIDAD
SOCIAL
OBJETIVOS
M
EDIOS
DE
EJECUCIÓN
ESTRATEGIAS
Costo
- Beneficio
identidadsocial
inclusiónsocial
M
antenim
iento
de
infraestructura
M
ejorarcalidaddevida
Sostenibilidad empresarial
Inversión
de
recursos
Alianzasestrategicas
Programasocial
Parquesdereservadeagua
Áreas de oportunidad
Espacio público inclusivo
+
+
+
+
ECONOMIC
MANAGEMENT
