Este documento presenta un estudio de caso sobre el uso de seguros para mitigar riesgos asociados a la falla de una corona de giro usada en una pala mecánica. Examina los costos asociados a tener o no repuestos en stock, y propone encontrar la cobertura y prima óptimas de un seguro en caso de no contar con stock. Finalmente, determina que la cobertura óptima ofrece un deducible de $121 y una prima de $32.

1. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
Mitigación de riesgo vía seguros
1
Estudio de caso en pala PC-8000
Alejandro Martínez
Pontificia Universidad Católica de Chile
amartin7@puc.cl

2. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
2
fuente: www.openpit.infoPC-8000

3. imagen: isadikin.wordpress.com
Corona de giro

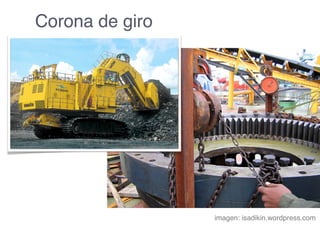

4. imagen: isadikin.wordpress.com
Corona de giro

5. imagen: isadikin.wordpress.com
modos de falla principales:
desgaste
falla de rodamiento interior
(fuente: Luis Ocampo, Komatsu Chile)
Corona de giro

6. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
6
Tiempo
Costodefalla
Promedio
Intervención
Si no hubiera stock ni seguro...

7. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
7
objetivo encontrar cobertura y prima óptimas para
el caso de no tener stock
• ¿ cuánto me devuelven frente a una pérdida?
• ¿cual es la prima que debo pagar?

8. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
8
Proveedor
www.openpit.info
x
• si falla: costo constante por unidad de tiempo fuera de servicio

9. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
9

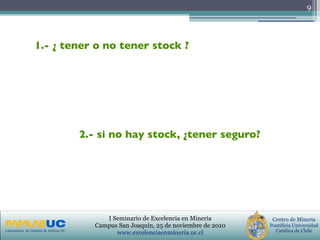

1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

10. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
10
tiempos logísticos
1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

11. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
11
tiempos logísticos
¿ vale la pena no tener stock ?
1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

12. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
12
tiempos logísticos
¿ vale la pena no tener stock ?
¿ qué costos asegurar ?
1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

13. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
13
tiempos logísticos
¿ vale la pena no tener stock ?
¿ qué costos asegurar ?
cobertura óptima
1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

14. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
Ciclo logístico del equipo
14
lead time
fuera de serviciooperación
intervención

15. 900 10 20 30 40 50 60 70 80
1
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
Edad (khr op)
Confiabilidad
PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
15
- TBO: 26 khr op.
- R( TBO )= 75%
- distribución Weibull
- forma β:1.5
➡ escala η: 60 khr op.
Vida de la corona

16. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
16
52 2.5 3 3.5 4 4.5
2e-4
4e-4
6e-4
8e-4
1e-3
1.2e-3
Lead-time (khr op)
Densidaddeprobabilidad
- moda: 6 meses.
- menor entrega: 4 meses
- distribución Weibull
➡ escala: 1.3 khr op.
➡ forma: 4.5
➡ desplaza.: 2.4 khr op
Lead-time

17. 20 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8
0.006
0
5e-4
1e-3
1.5e-3
2e-3
2.5e-3
3e-3
0.0035
0.004
0.0045
0.005
0.0055
Tiempo de intervención (khr op)
Densidaddeprobabilidad
PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
17
- moda: 3.5 semanas
- 99% antes de 5 semanas
- distribución log-normal
➡ μ: 6.3
➡ σ: 0.1
Tiempo de intervención

18. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl

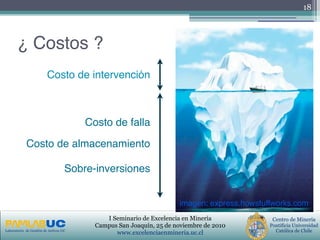

¿ Costos ?
18
Costo de intervención
Costo de falla
Costo de almacenamiento
Sobre-inversiones
imagen: express.howstuffworks.com

19. 0
5
10
15
20
Sin stock 1 componente
PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
19
Costo global= Costo de capital + Costo de falla
- inversión: $500
- costo de falla por hora: 0.6 $/hr
¿Tener o no tener repuesto?
Costo global ($/hr)

20. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
tiempos logísticos
¿ vale la pena no tener stock ?
¿ qué costos asegurar ?
cobertura óptima
1.- ¿ tener o no tener stock ?
2.- si no hay stock, ¿tener seguro?

21. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl

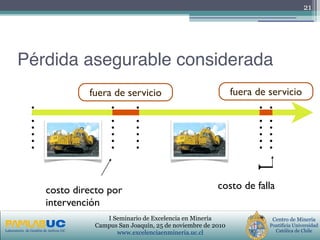

Pérdida asegurable considerada
21
costo directo por
intervención
costo de falla
fuera de servicio fuera de servicio

22. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
Pérdida económica
• Promedio: $143
• Máximo: $927
• Mínimo: $57
22

23. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
¿Seguro? - conceptos previos
• Aversión al riesgo
▫ $100 con seguridad son preferidos a $50 y $150
con igual probabilidad
23

24. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
¿Seguro? - conceptos previos
• Aversión al riesgo
▫ $100 con seguridad son preferidos a $50 y $150
con igual probabilidad
• Función de utilidad
▫ Función que representa las preferencias.
24
U($100) > 0.5· U($50) + 0.5· U($150)

25. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
Seguro óptimo
25
maximizar utilidad de Komatsu
variando cobertura y prima
restricción aseguradora no pierde dinero
Komatsu
Aseguradora
• averso al riesgo
• neutral al riesgo
Paga Recibe
• prima
• pérdida
• cobertura
• costo
• cobertura
• prima

26. Seguro óptimo: prima y deducible
10000 100 200 300 400 500 600 700 800 900
1000
0
100
200
300
400
500
600
700
800
900
Pérdida económica ($)
Cobertura($)
Label
Prima: $32
Deducible: $121

27. Seguro óptimo: prima y deducible con límite
10000 100 200 300 400 500 600 700 800 900
1000
0
100
200
300
400
500
600
700
800
900
Pérdida económica ($)
Cobertura($)
Prima: $30.5
Deducible: $123
Límite: $700

28. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
¿conviene?
• Utilidad esperada (sin límite - con límite)
• Desviación estándar de pérdidas
28
ΔU>0 (✓)
σ (sin límite) = 1.27e4
σ (con límite) = 2.06e4
σ (sin seguro) = 1.01e5
(✓)

29. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
Conclusiones
29
➡ seguros en política de repuestos
➡ visión integrada
logística+mantenimiento+seguros

30. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
I Seminario de Excelencia en Minería
Campus San Joaquín, 25 de noviembre de 2010
www.excelenciaenmineria.uc.cl
30
Gracias
Alejandro Martínez - amartin7@puc.cl
Mitigación de riesgo vía seguros • Caso pala PC-8000
Agradecimientos a:
Rodrigo Lisboa, Komatsu Chile
