1. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

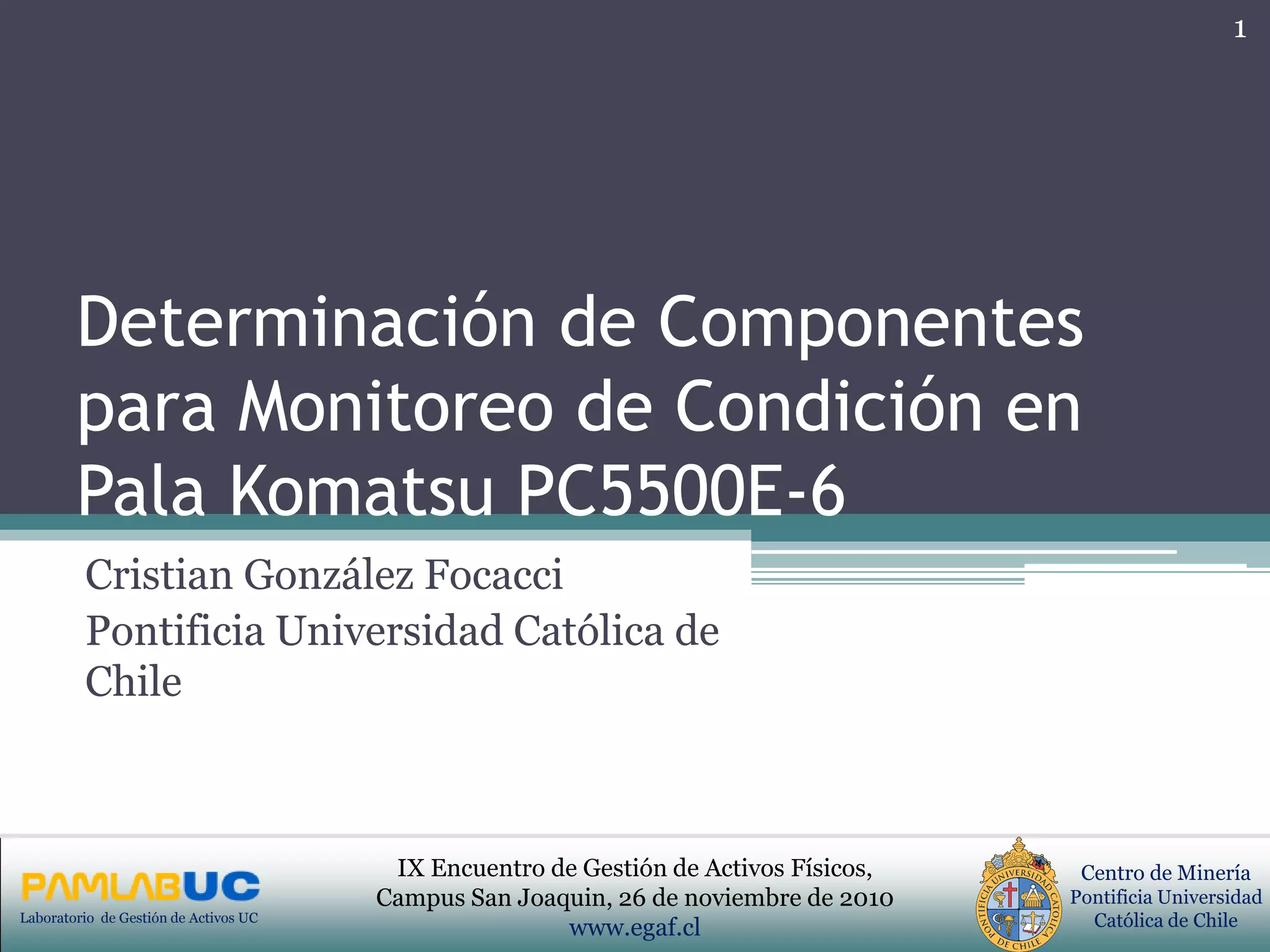

Determinación de Componentes
para Monitoreo de Condición en
Pala Komatsu PC5500E-6
Cristian González Focacci
Pontificia Universidad Católica de
Chile
1

2. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

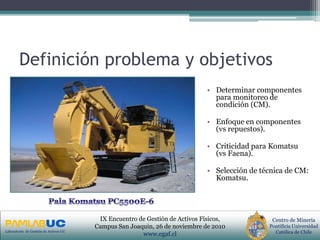

Definición problema y objetivos
• Determinar componentes
para monitoreo de
condición (CM).
• Enfoque en componentes
(vs repuestos).
• Criticidad para Komatsu
(vs Faena).
• Selección de técnica de CM:
Komatsu.

3. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

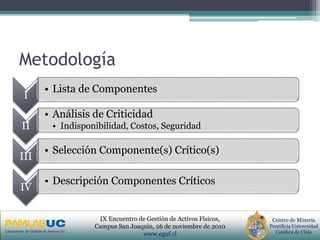

Metodología
I
• Lista de Componentes
II
• Análisis de Criticidad
• Indisponibilidad, Costos, Seguridad
III
• Selección Componente(s) Crítico(s)
IV
• Descripción Componentes Críticos

4. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

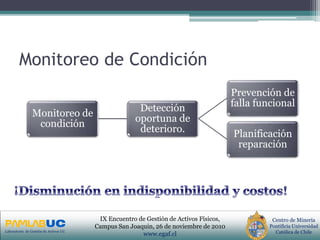

Monitoreo de Condición
Monitoreo de
condición
Detección
oportuna de
deterioro.
Prevención de
falla funcional
Planificación
reparación

5. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

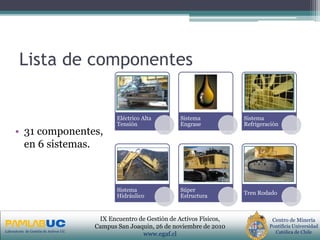

Lista de componentes
• 31 componentes,
en 6 sistemas.
Eléctrico Alta
Tensión
Sistema
Engrase
Sistema
Refrigeración
Sistema
Hidráulico
Súper
Estructura
Tren Rodado

6. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

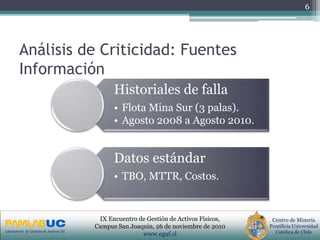

Análisis de Criticidad: Fuentes
Información
Historiales de falla
• Flota Mina Sur (3 palas).
• Agosto 2008 a Agosto 2010.
Datos estándar
• TBO, MTTR, Costos.
6

7. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

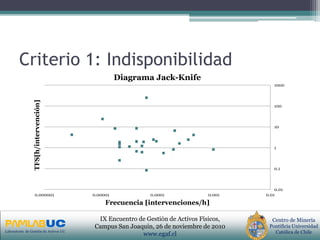

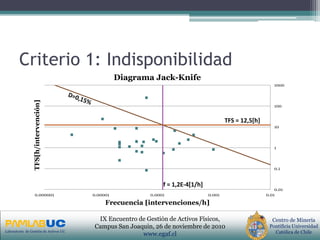

Criterio 1: Indisponibilidad
0.01
0.1
1
10
100
1000
0.000001 0.00001 0.0001 0.001 0.01
TFS[h/intervención]
Frecuencia [intervenciones/h]
Diagrama Jack-Knife

8. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
Criterio 1: Indisponibilidad
0.01
0.1
1
10
100
1000
0.000001 0.00001 0.0001 0.001 0.01
TFS[h/intervención]
Frecuencia [intervenciones/h]
Diagrama Jack-Knife
TFS = 12,5[h]
f = 1,2E-4[1/h]

9. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

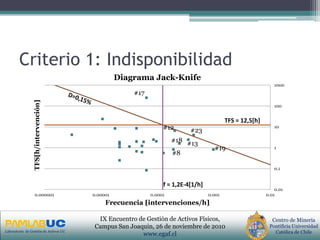

Criterio 1: Indisponibilidad
#8
#12
#13
#17
#18
#19
#23
0.01
0.1
1
10
100
1000
0.000001 0.00001 0.0001 0.001 0.01
TFS[h/intervención]
Frecuencia [intervenciones/h]
Diagrama Jack-Knife
TFS = 12,5[h]
f = 1,2E-4[1/h]

10. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
Criterio 1: Indisponibilidad
#17
#23
0.01
0.1
1
10
100
1000
0.000001 0.00001 0.0001 0.001 0.01
TFS[h/intervención]
Frecuencia [intervenciones/h]
Diagrama Jack-Knife
TFS = 12,5[h]
f = 1,2E-4[1/h]
• #17: Corona
• #23: Motor Giro

11. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

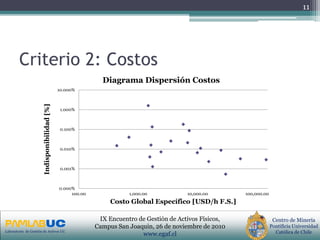

Criterio 2: Costos
11
0.000%
0.001%
0.010%
0.100%
1.000%
10.000%
100.00 1,000.00 10,000.00 100,000.00
Indisponibilidad[%]
Costo Global Específico [USD/h F.S.]
Diagrama Dispersión Costos

12. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

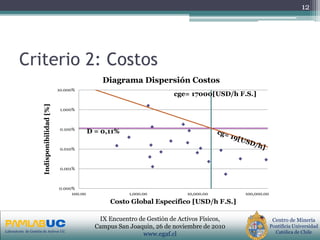

Criterio 2: Costos
12
0.000%
0.001%
0.010%
0.100%
1.000%
10.000%
100.00 1,000.00 10,000.00 100,000.00
Indisponibilidad[%]
Costo Global Específico [USD/h F.S.]
Diagrama Dispersión Costos
cge= 17000[USD/h F.S.]
D = 0,11%

13. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

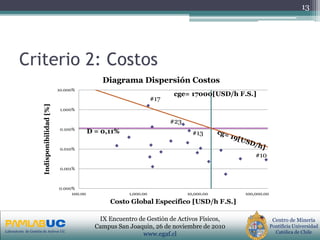

Criterio 2: Costos
13
#10
#13
#17
#23
0.000%
0.001%
0.010%
0.100%
1.000%
10.000%
100.00 1,000.00 10,000.00 100,000.00
Indisponibilidad[%]
Costo Global Específico [USD/h F.S.]
Diagrama Dispersión Costos
cge= 17000[USD/h F.S.]
D = 0,11%

14. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
Criterios 1+2
Componentes
Críticos
#17: Corona
#23: Motor
Giro
14

15. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

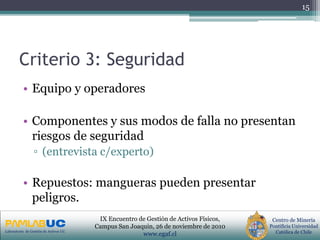

Criterio 3: Seguridad
• Equipo y operadores
• Componentes y sus modos de falla no presentan
riesgos de seguridad
▫ (entrevista c/experto)
• Repuestos: mangueras pueden presentar
peligros.
15

16. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
Selección Componentes Críticos
Corona
Motor
Giro
Sistema
Giro
Súper
Estructura
16

17. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

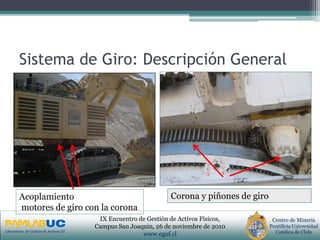

Sistema de Giro: Descripción General
Corona y piñones de giroAcoplamiento
motores de giro con la corona

18. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

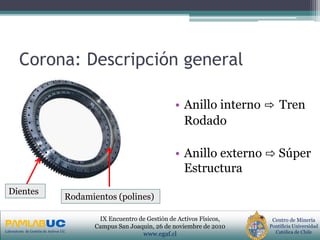

Corona: Descripción general
Dientes
Rodamientos (polines)
• Anillo interno ⇨ Tren
Rodado
• Anillo externo ⇨ Súper
Estructura

19. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

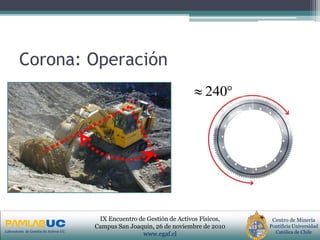

Corona: Operación
 240

20. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

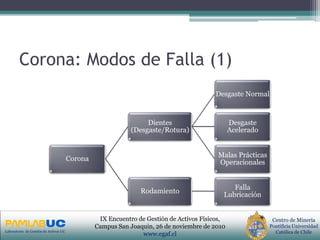

Corona: Modos de Falla (1)
Corona
Dientes
(Desgaste/Rotura)
Desgaste Normal
Desgaste
Acelerado
Malas Prácticas
Operacionales
Rodamiento
Falla
Lubricación

21. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

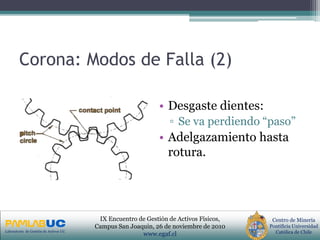

Corona: Modos de Falla (2)
• Desgaste dientes:
▫ Se va perdiendo “paso”
• Adelgazamiento hasta
rotura.

22. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

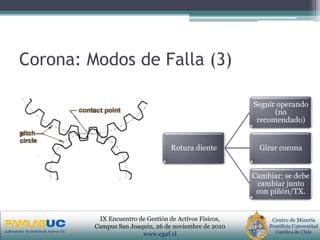

Corona: Modos de Falla (3)
Rotura diente
Seguir operando
(no
recomendado)
Girar corona
Cambiar: se debe
cambiar junto
con piñón/TX.

23. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

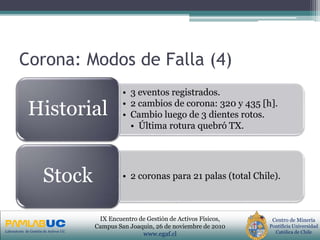

Corona: Modos de Falla (4)
• 3 eventos registrados.
• 2 cambios de corona: 320 y 435 [h].
• Cambio luego de 3 dientes rotos.
• Última rotura quebró TX.
Historial
• 2 coronas para 21 palas (total Chile).Stock

24. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

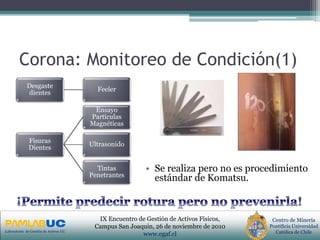

Corona: Monitoreo de Condición(1)
Desgaste
dientes
Feeler
Fisuras
Dientes
Ensayo
Partículas
Magnéticas
Ultrasonido
Tintas
Penetrantes
• Se realiza pero no es procedimiento
estándar de Komatsu.

25. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
Motor de Giro: Descripción General
Motor
Transmisión
Piñón

26. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

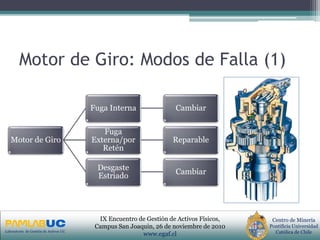

Motor de Giro: Modos de Falla (1)
Motor de Giro
Fuga Interna Cambiar
Fuga
Externa/por
Retén
Reparable
Desgaste
Estriado
Cambiar

27. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

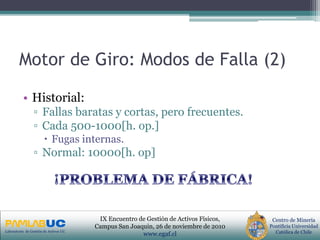

Motor de Giro: Modos de Falla (2)
• Historial:
▫ Fallas baratas y cortas, pero frecuentes.
▫ Cada 500-1000[h. op.]
 Fugas internas.
▫ Normal: 10000[h. op]

28. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

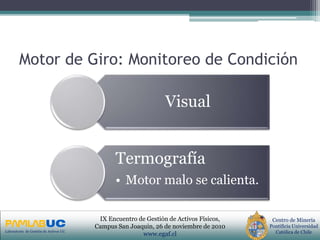

Motor de Giro: Monitoreo de Condición
Visual
Termografía
• Motor malo se calienta.

29. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

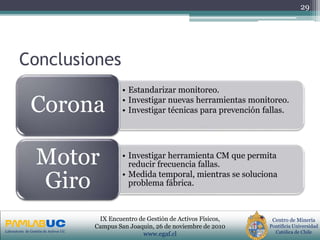

Conclusiones
• Estandarizar monitoreo.
• Investigar nuevas herramientas monitoreo.
• Investigar técnicas para prevención fallas.Corona
• Investigar herramienta CM que permita
reducir frecuencia fallas.
• Medida temporal, mientras se soluciona
problema fábrica.
Motor
Giro
29

30. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl

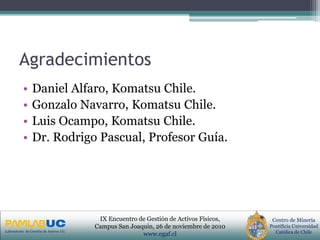

Agradecimientos
• Daniel Alfaro, Komatsu Chile.
• Gonzalo Navarro, Komatsu Chile.
• Luis Ocampo, Komatsu Chile.
• Dr. Rodrigo Pascual, Profesor Guía.

31. PRIMERAS JORNADAS DE GESTION DE ACTIVOS & EFICIENCIA
ENERGETICA
GEDAEFE 2008Laboratorio de Gestión de Activos UC
Centro de Minería
Pontificia Universidad
Católica de Chile
IX Encuentro de Gestión de Activos Físicos,
Campus San Joaquin, 26 de noviembre de 2010
www.egaf.cl
MUCHAS GRACIAS
31
