Este documento describe los conceptos básicos del cableado eléctrico, incluyendo la generación, transmisión y distribución de energía eléctrica, los tipos de suministros eléctricos, los componentes de un cableado como tableros eléctricos e interruptores, y ofrece consideraciones para dimensionar un cableado eléctrico para una AIP o CRT.

1. CABLEADO ELÉCTRICO
TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN :
PERÚEDUCA

2. ESQUEMA DE LA GENERACIÓN TRANSMISIÓN Y
DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA
3 KV - 30 KV
MEDIA TENSION:
≥ 1 KV, ≤ 30 KV
TENSION DOMESTICA
y/o INDUSTRIAL:
380 / 220, 440/220 V
BAJA TENSION:
≤ 1 KV
MUY ALTA
TENSION:
110 KV - 380 KV

3. TIPOS DE SUMISTROS ELÉCTRICOS
Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta : 220 VAC
V L2 - L3 = 220 VAC V L1- L2 = 220 VAC V L1 - L3 = 220 VAC
Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta :220 VAC
R
S
T
POR Nº DE FASES: TRIFÁSICO ( 3 FASES) A 220 V
MONOFÁSICO (2 FASES) A 220 V

4. Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
V L3-N = 220 VAC V L2- N = 220 VAC V L1- N= 220 VAC
N ( Neutro )
V L1- L2 = 380 VACV L3-L2 = 380 VAC V L1- L3 = 380 VAC
En provincias la Configuración es Estrella : 380 / 220 VAC
R
N
T
S
TIPOS DE SUMISTROS ELÉCTRICOS

5. CONCEPTOS SIMBOLOS UNIDAD
RESISTENCIA R Ohmios (Ω)
INTENSIDAD I Amperios (A)
POTENCIA P Vatios (W)
TENSION V Voltios (V)
CONCEPTOS BÁSICOS
oposición que encuentra
la corriente eléctrica para
circular a través de un
conducto
a mayor diámetro del
conductor (cable) dejara
pasar mas electricidad
energía eléctrica
consumida en un tiempo
determinado
"fuerza" que hace que
las cargas eléctricas se
muevan
CAIDA
DE
TENSIÓN
Reducción permanente de la tensión de
alimentación por mal dimensionamiento de los
cables eléctricos o en coincidencia con las
horas de máxima demanda.
Ó

6. ESQUEMA GENERAL DE UNA INSTALACIÓN ELÉCTRICA
EN UNA IE
Medidor
KW-h
Tomacorrientes
Pabellón A y B
Iluminación
Pabellón A y B
Cisterna
Acometida
Tablero General IE
(TG - 220 VAC)
Barra de
tierra
Pozo de
tierra
Red de distribución BT (baja tensión)
Hacia otros predios
ITM ITM G
Tomacorrientes
Barra de
tierraPozo de
tierra
TVSS
Tablero de Distribución
AIP o CRT ( TD- 220 VAC)Acometida
existente
ITM
Tablero
de control

7. COMPONENTES DE UN CABLEADO ELÉCTRICO
Funciones:
Distribuir la energía eléctrica a los diferentes
circuitos.
Balancear cargas
Proteger los circuitos de sobrecargas y
cortocircuitos.
Conecta y desconectar independiente cada
circuito.
1) TABLERO ELÉCTRICO

8. TABLERO ELÉCTRICO DE DISTRIBUCIÓN

9. TABLERO ELÉCTRICO DE DISTRIBUCIÓN

10. 2) INTERRUPTOR TERMOMAGNÉTICO

11. 2) INTERRUPTOR TERMOMAGNÉTICO – TIPOS
• Corriente nominal (A):
6,10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
• Número de polos: 1, 2, 3
• Poder de corte: 3KA, 6KA,10KA
• 240-400 V
• Cumplimiento de la norma IEC60898 o la
NTP correspondiente
TIPO DIM - RIEL

12. • Corriente nominal (A):
15, 20, 25, 30, 40, 50, 60, 70, 80, 100
• Número de polos: 1, 2, 3
• Poder de corte: 10KA
• 120- 240 V
TIPO AMERICANO DE ENGRAMPE O ATORNILLABLE

13. • Corriente nominal (A):
• Número de polos: 2, 3 y 4
• Sensibilidad: 10 mA , 30 mA
3) INTERRUPTOR DIFERENCIAL
16 A, 25 A, 40 A ,63 A, 80 A ,100 A, 125 A
Es un dispositivo eléctrico, generalmente instalado en el tablero general
eléctrico, cuya función es desconectar la instalación eléctrica de forma
rápida cuando existan fugas de corriente.

14. INTERRUPTOR DIFERENCIAL

17. Calibre y capacidad de corriente de cables eléctricos
y de Interruptores Termomagnéticos (ITM)
Sección
nominal
Corriente
(amperios)
ITM AWG Corriente
(amperios)
ITM
1.5 mm2 TW 10 2x10 A 16 AWG TW 7 2x6 A
2.5 mm2 TW 18 2x16 A 14 AWG TW 15 2x15 A
4 mm2 TW 25 2x25 A 12 AWG TW 20 2x20 A
6 mm2 TW 35 2x32 A 10 AWG TW 30 2x30 A
10 mm2 TW 46 2x40 A 8 AWG TW 46 2x40 A
16 mm2 TW 62 2x60 A 6 AWG TW 65 2x63 A
2x60 A
16 mm2 THW 70 2x70 A 6 AWG THW 70 2x70 A

18. MATERIALES PARA REALIZAR CABLEADO ELÉCTRICO
Para el Cableado Externo:
Conductor THW o TW 8 AWG
ITM 2X40 A
Para el Cableado Interno:
Tablero Eléctrico de Distribución
Conductor eléctrico GPT 12 AWG
ITM 2x20 A
Canaletas 40X40 mm
Caja para Tomacorrientes y Tapa
Accesorios para las canaletas:
– Ángulo Interno
– Ángulo Externo
– Ángulo de 90º
– Angulo 90º
– Uniones
– Tarugo Plástico
– Autorroscante

19. MATERIALES PARA REALIZAR CABLEADO ELÉCTRICO

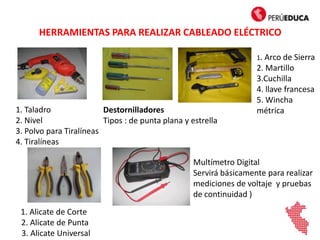

20. HERRAMIENTAS PARA REALIZAR CABLEADO ELÉCTRICO
Destornilladores
Tipos : de punta plana y estrella
1. Arco de Sierra
2. Martillo
3.Cuchilla
4. llave francesa
5. Wincha
métrica1. Taladro
2. Nivel
3. Polvo para Tiralíneas
4. Tiralíneas
Multímetro Digital
Servirá básicamente para realizar
mediciones de voltaje y pruebas
de continuidad )
1. Alicate de Corte
2. Alicate de Punta
3. Alicate Universal

21. DIMENSIONAMIENTO DE UN CABLEADO
ELECTRICO PARA UN AIP Y CRT

22. Realice el cálculo de consumo de cargas de un AIP o CRT
para determinar capacidad de los ITM y sección de cables
eléctricos a utilizar.
EQUIPAMIENTO AIP O CRT
CONSUMO (W) CANTIDAD
CONSUMO
TOTAL (W)
COMPUTADORAS (PC y
Servidor) 180 24 4320
TV 29 " 200 1 200
IMPRESORA 130 1 130
MODEM VSAT, RECEPTOR
DE TV ZINWELL
100 1
100
PROYECTOR MULTIMEDIA 355 1 355
ACCES POINT 20 1 20
SWITCH DE DATOS 50 1 50
LUMINARIAS 40 10 400
TOTAL 5575
EJERCICIO 1 :

23. 1) La sección del cable de acometida del cableado externo
2) La sección del cable de distribución del cableado interno
3) Capacidad de los ITM general del cableado externo e interno
4) Capacidad de los ITMs de distribución del cableado interno
5) Elección del tablero de control y tablero de distribución
6) Diagrama unifilar del cableado interno
Sabiendo que:
• la potencia instalada en una AIP o CRT es de 5575 W (ver cálculo de
consumo del el cuadro anterior, para un cableado eléctrico de 28
tomacorrientes y luminarias).
• El suministro eléctrico de la IE es 220 VAC monofásico
Realice el dimensionamiento para determinar :
Ejercicio 2

24. 1) Cálculo La sección del cable de acometida del cableado externo
Donde:
• Pi = potencia instalada
• K= constante, para sistema monofásico K=1 , para sistema trifásico K= 1.73
• V= tensión de servicio 220 v
• COS Ø=0.8 (<1) factor de potencia
• In = Corriente nominal del consumo
• Ic = Corriente de diseño del consumo
Para ello usamos la siguiente fórmula:
Ic = In x1.25
SOLUCIONARIO

25. Reemplazando Valores en :
5575
1x220x0.8
31.7 A
1.25x31.7 A
39.7 A
Con la Ic = 39.7A, buscamos en la tabla
de intensidad de corriente de los
conductores y elegimos el cable 8
AWG –TW ó 10 mm2 que soporta una
corriente de 46 A
Elección de la sección del cable de
acometida :
Notas:
Se debe buscar un cable cuya corriente
sea mayor o igual al valor de la corriente
de diseño (Ic)
Se requiere dos ramas de cable 8 AWG
de color negro.
Como es monofásico , entonces K= 1
SOLUCIONARIO

26. 2) Cálculo de la sección del cable de distribución del cableado interno ( para
14 tomacorrientes c/u)
Como es monofásico , entonces K= 1
2487.5
1x220x0.8
14.13 A
1.25x31.7 A
17.5 A
Con la Ic = 17.5 A buscamos en la tabla de
intensidad de corriente de los conductores y
elegimos el cable 12AWG –THW ó 4 mm2
que soporta una corriente de 20 A
Nota :
Se requiere dos ramas de cable 12 AWG de
colores Rojo, Negro y Amarillo, cada una
alimentará a 14 tomacorrientes.
Elección de la sección del cable de
distribución :
SOLUCIONARIO

27. 3) Capacidad de los ITM general del cableado externo e interno
Con la Ic = 39.7A, se eligió el cable 8 AWG –THW ó 10 mm2 que soporta una
corriente de 46 A calculado en la pregunta 1 y de acuerdo a esta capacidad
de corriente se elige un ITM general de 2x40 A, tanto para el tablero de
control ( cableado externo) como para el tablero de distribución ( cableado
interno), osea se usarán 2 ITM de 2x40 A
4) Capacidad de los ITMs de distribución del cableado interno
Con la Ic = 17.5 A, se eligió el cable 12 AWG –TW ó 4 mm2 que soporta una
corriente de 20 A calculado en la pregunta 2 y de acuerdo a esta capacidad
de corriente se elige un ITM general de 2x20 A por cada rama de 14
tomacorrientes a alimentar, los cuales se alojarán en el tablero de
distribución ( cableado interno). Osea se usarán 2 ITM de 2x20 A
SOLUCIONARIO

28. 5) Elección del tablero de control y tablero de distribución
Para el cableado externo se utilizará un tablero de control en caja metálica
endosable en donde se alojara 01 ITM de 2x40 A
Para el cableado interno se utilizará un tablero de distribución metálico de 8
polos en caja metálica adosable tipo entornillable o engrampable para alojar a
01 ITM general de 2x40 A , 02 ITM de 2x20 c/u y 01 ITM de reserva para las
luminarias
Nota:
El tablero de distribución debe ser metálico gris martillado con barras de cobre
cadmiada con una platina para puesta a tierra con su llave tipo Yale. Además
deberá tener una pestaña para alojar un TVSS de 220 a 30 KA y deberá tener su
rotulo de identificación.
SOLUCIONARIO

29. Solución:
6) Diagrama unifilar del cableado interno
Viene de acometida
del tablero de
control
Cable 8 AWG -THW
2x40 A
2x20A
2x20 A
Reserva para luminarias
Cable 12 AWG
Cable 12 AWG
TVSS
Puesta a Tierra
SOLUCIONARIO

30. CONSIDERACIONES TÉCNICAS PARA REALIZAR CABLEADO
ELECTRICO EXTERNO E INTERNO EN UNA AIP O CRT PARA 28
PUNTOS ELÉCTRICOS (PARA 24 PCS)
1. Estudio de campo :
Cableado externo (Acometida):
•Ubicar el tablero principal de alimentación eléctrica, el medidor del
suministro eléctrico de la I.E así como la ubicación del tablero de control a
instalar, lo más cercano a éstos, y determinar el metraje del cable de
acometida a utilizarse.
Cableado interno (distribución - AIP o CRT)
•Realizar la mediciones del AIP (largo x ancho) y marcar la ubicación de los
tomacorrientes, tablero de distribución en el AIP o CRT de acuerdo al
estándar de la DIGETE.
•Ubicar en el AIP o CRT lugar donde se instalará el tablero de distribución.
•Determinar el metraje del cable de distribución a utilizarse en el cableado
de los tomacorrientes se deberá usar cables: Rojo (fase), Negro (fase) y
Amarillo (tierra).

31. CONSIDERACIONES TÉCNICAS PARA REALIZAR CABLEADO
ELECTRICO EXTERNO E INTERNO EN UNA AIP O CRT PARA 28
PUNTOS ELÉCTRICOS (PARA 24 PCS)
2. De acuerdo al cuadro de cargas y consumo se debe dimensionar:
•La capacidad del ITM general del Tablero de control (cableado externo o acometida) y/o de
tablero de distribución ( cableado interno en AIP o CRT).
•La capacidad de los ITM de distribución a los tomacorrientes, luminaria , etc.
•El calibre y de capacidad de corriente tanto del cable alimentador o acometida como de los
cables de distribución ( hacia tomacorrientes, luminarias, etc.)
•Elaborar la lista de materiales a utilizarse: Tablero de control con ITM, tablero de distribución
con ITM y TVSS, cables de acometida, cables de distribución tomacorrientes, tubos de PVC
, canaletas y materiales de instalación.
3. Instalación del Tablero de control y cableado Externo (Acometida):
•Instalar el tablero de control con su ITM y conectarlo en forma independiente al cableado
eléctrico de la IE y lo más cercano al tablero principal de la IE o directo al medidor del
suministro eléctrico de la IE.
4. Instalación del Tablero de distribución y cableado Interno:
•Instalar el tablero de distribución y sus respectivos ITM
•Conectar el cable de acometida ( 2 cables ) desde tablero de control hacia la entrada de la ITM
General del tablero de distribución ( en AIP o CRT): esta instalación deberá efectuarse con
ambos ITM en OFF o desconectados a la corriente. Ira en tubos de PVVC SAP de 1 “ con curvos
de 90 ° y engrapado en pared hasta el tablero de distribución interno.

32. 4. Instalación de canaletas y Cajas de Tomacorrientes:
• Marcar con un tiralíneas la línea de referencia a lo largo del AIP en forma
de “U” a lo largo de las paredes, luego colocar las canaletas que deberán ser
adosadas con tarugos y autorroscantes .
•Colocar las cajas de tomacorrientes según la distribución ( 24 para PCs
incluido el servidor, 01 para impresora, 01 modem satelital o ADSL, Receptor
DVB, 01 para Switch, AP, 01 para proyector multimedia), por encima de las
canaletas, los detalles de instalación se visualizan en los anexos.
•Preparar las mechas de 25 cm usando cables de color rojo, negro y amarillo
y luego conectarlas a los respectivos tomacorrientes con línea a tierra.
•Colocar los tomacorrientes en sus respectivas cajas.
CONSIDERACIONES TÉCNICAS PARA REALIZAR CABLEADO
ELECTRICO EXTERNO E INTERNO EN UNA AIP O CRT PARA 28
PUNTOS ELÉCTRICOS (PARA 24 PCS)

33. CONSIDERACIONES TÉCNICAS PARA REALIZAR CABLEADO
ELECTRICO EXTERNO E INTERNO EN UNA AIP O CRT PARA 28
PUNTOS ELÉCTRICOS (PARA 24 PCS)
5. Tendido de cables de distribución y conexión de Tomacorrientes :
• Conectar los cables de distribución de la siguiente manera: Rojo para fase 1, negro
para fase 2 y amarillo para línea a tierra ( previamente extendidos y agrupados con
cinta aislante, a lo largo de las canaletas). Cada ITM de salida alimentará a 14
tomacorrientes, es decir habrá dos ramas de 14 tomacorrientes cada una. El cable
de tierra se conectará a la platina de tierra del tablero de distribución.
• Realizar los empalmes de cada mecha con sus tomacorrientes en los cables rojo,
negro y amarillo , respetando dichos colores y luego colocar las tapas de las cajas de
tomacorrientes.
• Conectar el cable de tierra proveniente del pozo a tierra de equipos a la platina de
tierra del tablero de distribución.
• Con las ITM en OFF realizar las pruebas de continuidad y corto circuito usando el
multimetro digital.
• Levantar los ITM del tablero de control y ITM general del tablero de distribución , y
los ITM de distribución. luego proceda a realizar las medidas de voltaje en cada
tomacorriente.

34. Realizar la distribución de 28 puntos eléctricos en un AIP o CRT
8.0m
11.5 m
RACK
0.50m2.0m2.0m
1.0 m
2.0m
0.30
TABLERO ELECTRICO
Contiene : 01 ITM 2X40 A
02 ITM 2X 20
A
0.20
123456
9
10
14
12
16
17
19
PIZARRA
1.65
0.401.25
LEYENDA
DISTRIBUCION ELECTRICA PARA 26 PUNTOS
( 24 PCs )
01 TABLERO ELECTRICO
12 Toma de datos (Dobles)
Cableado
Horizontal
(Por Color)
67.60 m
Perdida en
Instalación
2.50 m
TOTAL DE
CABLE
(Por Color)
70.00m
PISO
Subida
Tablero
Electrico
Cable de
Desarrollo
en
Tablero
3.5 3.0 6.5
3.5 3.0 6.5
49.72
5
4.8 3.5 3.0 6.5
Mechas
Tomacorrien
tes ( X14)
67.60
67.60
67.60
TOTAL
Cableado
Horizonta
l
Ancho
Columna
49.72
5
4.8
49.72
5
4.8
CABLEADO
HORIZONTAL
Cable 12 AWG
color Negro
28 Tomacorrientes (Dobles)
Cable 12 AWG
color Rojo
Cable 12 AWG
color Amarillo
15cm.
30 cm.
15cm.
15
20
21 22 23 24 25 26 27 28
1.0 m 1.0 m
1.0 m
1.15 m
0.50
0.50
0.50
2.0 m
0.50
2.0 m
0.50
1.0 m
7811
1.0 m
2.0 m
0.50 m 0.50 m 0.50 m 0.50 m 1.0 m 0.50 m
2.0m
1.0m0.50m
Proyector
Swith datos
Modem VSAT o ADSL
y AP
13
18
Impresora
EJERCICIO 3:

35. 11.5 m
8.0m
RAC
K
B
0.50m
2.0 m 2.5 m
2.0 m
3.0m3.0m
.
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
2.5 m 2.5 m
1.25m
0.6250.625
1.25m
0.625
1,82
1.0 m
2.5m
0.625
0.30
TABLERO
ELECTRICO
Contiene : 01 ITM
2X40 A ,
02 ITM
2X 20 A
0.20
123456
7
89
12
10
13
14
15
PIZARRA
1.65
0.401.25
LEYENDA
DISTRIBUCION ELECTRICA PARA 15 Ptos (
VSAT O ADSL )
( 12 PCs )
01 TABLERO
ELECTRICO
06 Toma de datos
(Dobles)
Cableado
Horizontal
(Por Color)
27.30 m
Perdida en
Instalación
2.50 m
TOTAL DE
CABLE
(Por Color)
30.0 m
PISO
Subid
a
Tabler
o
Electri
co
Cable
de
Desarrol
lo
en
Tablero
1.75 1.50 3.5
1.75 1.50 3.5
18.7 1.80 1.75 1.50 3.5
Mechas
Tomacor
rientes (
X14)
27.
30
27.
30
27.
30
TOTA
L
Cablea
do
Horizon
tal
Ancho
Colum
na
18.7 1.80
18.7 1.80
CABLEADO
HORIZONTA
LCable 12
AWG color
Negro
15 Tomacorrientes
(Dobles)
Cable 12
AWG color
RojoCable 12
AWG color
Amarillo
15cm.
30 cm.
15cm.
11
Realizar la distribución de 15 puntos eléctricos en un AIP o CRT

36. PROCEDIMENTOS PARA REALIZAR CABLEADO ELÉCTRICO
Instalación del tablero de distribución eléctrica del AIP O CRT

37. PROCEDIMENTOS PARA REALIZAR CABLEADO ELÉCTRICO
Instalación de canaletas y cajas de tomacorriente

38. PROCEDIMENTOS PARA REALIZAR CABLEADO ELÉCTRICO
Tendido de cables y empalme de los tomacorrientes

39. DETALLES

40. ANEXOS
Distancias y ubicación de Equipos
T.E.D
PIZARRA
TABLERO
ELECTRICO DE
DIDTRIBUCIÓN
30
cm
40 a 50 cm
40 a 50 cm
PUNTO DOBLE
DE DATOS
TOMACORRIENTE
TOMACORRIENTE
CANALETA
ELECTRICA
30 cm
1.65 m
40 cm
RACK DE
COMUNICACIO
NESSatelital
VSAT
RACK DE
COMUNICACIONES
(Switch de Datos)
80 cm
40 cm
Canaleta Eléctrica
Canaleta de Datos
1.80 m
5 cm
30 cm
2 Tomacorrientes dobles
con espiga a tierra
12 puntos de red (VSAT)
1 Tomacorriente con
espiga a tierra
caso de 24 puntos de red
RACK DE
COMUNICACIONES
(Satelital VSAT)
Fig 1 DISTANCIAS Y UBICACION DE
TABLERO ELECTRICO
Fig 2 DISTANCIAS Y UBICACIÓN
DE EQUIPOS

41. ANEXOS
Esquema general del Cableado Eléctrico del Aula de Innovación Pedagógica
Kw-H
MEDIDOR
ELÉCTRICO
TRIFÁSICO
LLAVE
GENERAL
Cables de
alimentación
eléctrica
ON
3 x 40
OFF
ON
3x100
S T N
TABLERO PRINCIPAL
TRIFÁSICO CON LINEA
NEUTRO DE LA I.E
2x40
2x30
PABELLÓN A
PABELLÓN B
R S T
N
R
R,S,T = FASES
N = NEUTRO
Acometida:
Cables THW ó TW 8 AWG se
conecta al tablero principal en
forma independiente (si fuera
posible; conectar a la entrada de
la llave general ,si no conectar a
las barras de cobre ) o hacia el
medidor según sea le caso
Puesta a
Tierra
Conductor GPT 12 AWG
(color rojo ,linea viva o fase)
Conductor GPT 12 AWG
(color negro , línea neutro)
Conductor GPT 12 AWG
(color amarillo , línea a tierra)
Alimentan a 15 tomacorrientes
( caso 12 computadoras)
Alimentan a 13 tomacorrientes (circuito 1)
y la reserva a 13 tomacorrientes (circuito 2)
caso 24 computadoras(cada circuito con su
linea a tierra)
2x20
2x40
2x20
TVSS
Supresor de
transitorio de voltaje
Barras de
cobre
Platina para
línea a tierra
Llave
termomagnética
general
Llave
termomagnética
(circuito 1)
Reserva
Linea a tierra
Acometida (cables THW ó TW 8 AWG en tubo PVC-SAP 3/4 “ )
Caja de control
general Huascarán
,se instala junto al
Tablero Principal de
la I.E
Tablero Eléctrico de
Distribución del Aula de
Innovación Huascarán
380 V 380 V
Nota :
En provincias : Conectar una
fase R ó S ó T con N (neutro) : 220 V
En Lima: Conectar las Fases R y S :220 V
ó R y T : 220 V
ó S Y T : 220 V
Cable de conexión a tierra ( TW 6 AWG
,color amarillo/verde)

42. Riesgos Eléctricos
Se define como la
posibilidad de la circulación
de corriente eléctrica a
través del cuerpo humano.
Corriente capaz de producir
un incendio

43. Origen del Riesgo Eléctrico
Causas de accidentes eléctricos:
Causas humanas
Causas materiales
Causas fortuitas

44. Contacto directo e indirecto
Contacto directo:
Cuando una persona toca
directamente una parte desnuda y
bajo tensión eléctrica un equipo
Contacto indirecto:
Cuando una persona toca una
carcasa metálica por la que circula
corriente eléctrica (falla de
Aislamiento del quipo)

45. USOS DE ESTABILIZADORES DE VOLTAJE Y TVSS

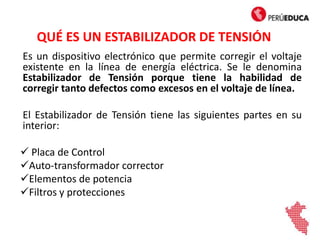

46. QUÉ ES UN ESTABILIZADOR DE TENSIÓN
Es un dispositivo electrónico que permite corregir el voltaje
existente en la línea de energía eléctrica. Se le denomina
Estabilizador de Tensión porque tiene la habilidad de
corregir tanto defectos como excesos en el voltaje de línea.
El Estabilizador de Tensión tiene las siguientes partes en su
interior:
 Placa de Control
Auto-transformador corrector
Elementos de potencia
Filtros y protecciones

47. TIPOS
• SOLIDOS
Están construidos con
Triacs son dispositivos
mas rápidos a la hora
de estabilizar el
voltaje
• HIBRIDOS
Están basados con
relay que son
dispositivos mas
lentos a la hora de
estabilizar el voltaje

48. TVSS
(SUPRESORES DE TRANSITORIOS DE VOLTAJE)
• Un dispositivo de desvío de
energía, recortando el valor pico
de la forma de onda de voltaje,
desviando este exceso de energía
para no dañar la carga sensible.
• Mantiene el voltaje de la carga
libre de transitorios.
• Están constituidos por medio de
Varistores de Óxidos Metálicos
(MOV’s), capacitores, diodos de
avalancha etc..
Según la norma NTC 4552 es un dispositivo destinado a limitar las
sobretensiones transitorias, evacuando las corrientes asociadas a
dicha sobrevoltaje.

49. INSTALACION DE TVSS -SUPRESOR DE PICOS
Supresor de alta energía se diferencia de un simple varistor por su capacidad
de respuesta en velocidad (<60 nanosegundos) y potencia (40 KA/Fase).
SUPRESOR DE PICOS
TVSS
(220V 40 KA)
MOV: VARISTORES

50. INSTALACION DE TVSS -SUPRESOR DE PICOS
RAYOS
PARARRAYOSTVSS
PUESTA A TIERRA

51. DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED:
Soporte técnico:
Teléfonos:
 01- 6155800 anexos: 21137, 21234
Telecomunicaciones e Informática:
Teléfonos:
 01- 6155800 anexos: 22031, 21277
 01-2122019 Hub Satelital
http://www.perueduca.pe

52. GRACIAS………..
