1. RadioMobile es un software gratuito que permite calcular enlaces de radio de larga distancia sobre terreno irregular utilizando perfiles geográficos y características de equipos. 2. Implementa el modelo Longley-Rice para la predicción de propagación de ondas de radio a larga y media distancia sobre terreno irregular. 3. Permite simular enlaces de radio entre 20MHz y 40GHz para distancias de 1 a 2000 km.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN – MATURÍN
ESCUELA DE ING. ELECTRÓNICA 44
SISTEMAS DE RADIO MOBILE
Autor:
Alfredo Márquez CI:23.898.027
Microondas Sección “V”
Maturín, febrero del 2018

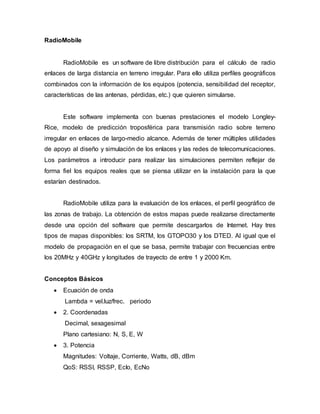

2. RadioMobile
RadioMobile es un software de libre distribución para el cálculo de radio
enlaces de larga distancia en terreno irregular. Para ello utiliza perfiles geográficos
combinados con la información de los equipos (potencia, sensibilidad del receptor,
características de las antenas, pérdidas, etc.) que quieren simularse.
Este software implementa con buenas prestaciones el modelo Longley-
Rice, modelo de predicción troposférica para transmisión radio sobre terreno
irregular en enlaces de largo-medio alcance. Además de tener múltiples utilidades
de apoyo al diseño y simulación de los enlaces y las redes de telecomunicaciones.
Los parámetros a introducir para realizar las simulaciones permiten reflejar de
forma fiel los equipos reales que se piensa utilizar en la instalación para la que
estarían destinados.
RadioMobile utiliza para la evaluación de los enlaces, el perfil geográfico de
las zonas de trabajo. La obtención de estos mapas puede realizarse directamente
desde una opción del software que permite descargarlos de Internet. Hay tres
tipos de mapas disponibles: los SRTM, los GTOPO30 y los DTED. Al igual que el
modelo de propagación en el que se basa, permite trabajar con frecuencias entre
los 20MHz y 40GHz y longitudes de trayecto de entre 1 y 2000 Km.
Conceptos Básicos
 Ecuación de onda
Lambda = vel.luz/frec. periodo
 2. Coordenadas
Decimal, sexagesimal
Plano cartesiano: N, S, E, W
 3. Potencia
Magnitudes: Voltaje, Corriente, Watts, dB, dBm
QoS: RSSI, RSSP, EcIo, EcNo

3.  4. Propagación
Antenas: Directividad, Ganancia, Patrón
Espacio Libre: Friss, Fraunhoffer
Modelos de Propagación
Conocimientos específicos de radio enlaces y Radio Mobile
1. Unit: unidad básica que contiene sólo información geográfica de posición y
altura sobre el nivel del mar, la cual se registra con un ícono y una etiqueta sin
información RF.
2. Network: es un contenedor de Nets y Units. Cada Unit puede ser asociada a
una o más Nets para formar finalmente las Networks del proyecto.
3. Net: conjunto de Units especificado por parámetros de RF y topología. Dichos
parámetros de RF son aplicados a las Units cuando se calcule su predicción.
4. System: parámetros RF que describen una estación de radio TX y RX, es de cir
la tecnología que luego se asociará a cada unidad Unit.
5. Parámetros: existen algunos que se configuran como parte de un Network y
otros que se consideran como parte de un System. (¿Cuáles? ¿Porqué?)
6. Geodata: información geográfica con 3 principales tipos:
Height Data: información de elevación, también conocidos como DEM
(Digital Elevation Data)
Clutter Data: contiene la información del “suelo” por donde está
pasando la señal forma de propagación
Orienting data: información de referencia para el usuario, como calles,
nombre de ciudades, fotos.
7. GIS: Sistemas de información geográfica
8. Ground Height + Clutter Height = Composite Height SRTM data
9. SRTM: Shuttle Radar TopographyMission, tiene 2 principales versiones:
SRTM1: resolución de 1 arcsec ~30[m], sólo para EEUU.
SRTM3: resolución de 3 arcsec ~90[m]
10. Cada archivo SRTM cubre un grado de latitud y otro de longitud desde su

4. esquina sur-oeste que corresponde también al nombre del archivo y están
basados en el sistema WGS84 con extensión de formato. hgt.
Instalación de RadioMobie
En la página de RadioMobile, http://www.cplus.org/rmw/ ,existe un enlace
directo a la página de descargas de Internet, donde se puede bajar un paquete de
archivos para instalar el software y sus facilidades. Radio Mobile no realiza
modificaciones en el registro de Windows ni carga dll´s en los directorios del
sistema. Solamente se deben descomprimir los zip en un directorio exclusivo. Los
archivos necesarios son:
RMW761.ZIP El ejecutable principal
SUP.ZIP Archivos complementarios
NET.ZIP Ejemplos de redes de comunicaciones
VBRUN60SP6.EXE Rutinas de Visual Basic necesarias para la ejecución del
programa.
Una vez instalado el programa, verificar y crear si es necesario las carpetas
o directorios DTED y SRTM, de modo que queden, por ejemplo, así: C:
ARCHIVOS DE PROGRAMA RADIO MOBILE

5. Aplicación para el cálculo de Enlaces de Microondas
Hoy en día están bastante extendidos los enlaces punto a punto, para
conseguir enlazar sucursales, videovigilancia y otros servicios. Pero antes de
realizar estos enlaces es necesario realizar un estudio de viabilidad sobre la zona,
para ello antes de ir al sitioo terreno, se puede realizar una estimación del enlace
mediante el software RadioMobile. Gracias a trabajar con mapas topográficos,
podemos conseguir una aproximación orientativa de la viabilidad del enlace.
Semostrarácomo realizar estos cálculos para posteriormente realizar el estudio
sobre el terreno, para ver el ruido y perdidas generados por el entorno.
Antes de nada necesitamos tener instalado en nuestro equipo la aplicación Radio
Mobile, una vez operativa la aplicación, el laboratorio lo vamos a realizar con dos
ubicaciones en la provincia de Sevilla. Para ello vamos a usar la aplicación Google
Earth, ya que la nueva versión de Radio Mobile permite importar ubicaciones
desde Google Earth.
Los pasos que seguiremos durante el artículo para el cálculo de nuestro enlace
son los siguientes:
1. Crear dos ubicaciones en Google Earth.
2. Crear unidades en Radio Mobile desde las ubicaciones en Google Earth.
3. Crear una red en Radio Mobile.
4. Crear un sistema en Radio Mobile.
5. Calculo e interpretación del enlace.

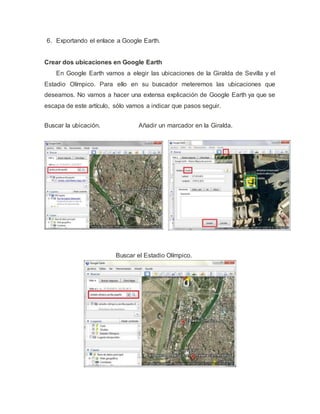

6. 6. Exportando el enlace a Google Earth.
Crear dos ubicaciones en Google Earth
En Google Earth vamos a elegir las ubicaciones de la Giralda de Sevilla y el
Estadio Olímpico. Para ello en su buscador meteremos las ubicaciones que
deseamos. No vamos a hacer una extensa explicación de Google Earth ya que se
escapa de este artículo, sólo vamos a indicar que pasos seguir.
Buscar la ubicación. Añadir un marcador en la Giralda.
Buscar el Estadio Olímpico.

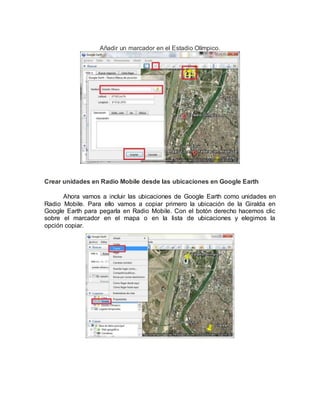

7. Añadir un marcador en el Estadio Olímpico.
Crear unidades en Radio Mobile desde las ubicaciones en Google Earth
Ahora vamos a incluir las ubicaciones de Google Earth como unidades en
Radio Mobile. Para ello vamos a copiar primero la ubicación de la Giralda en
Google Earth para pegarla en Radio Mobile. Con el botón derecho hacemos clic
sobre el marcador en el mapa o en la lista de ubicaciones y elegimos la
opción copiar.

8. En nuestro Radio Mobile hacemos clic sobre el icono unidades . Una vez
abierta la ventana, elegimos la unidad 1 y luego hacemos clic en el botón Pegar.
Sin cerrar la ventana unidades, volvemos a nuestro Google Earth y
copiamos la segunda ubicación del mismo modo que hicimos antes. Después
elegimos en Radio Mobile la unidad 2 y repetimos el proceso pegando la unidad y
para terminar hacemos clic en el botón OK.

9. Si todo ha ido bien, en nuestro mapa de
Sevilla tienen que aparecer ambas
unidades, como mostramos en la
siguiente imagen.
Crear una red en Radio Mobile
Una vez tenemos las unidades, tenemos que decir el tipo de red para el cual
vamos a realizar el cálculo, así como la frecuencia y demás valores necesarios
para un cálculo lo más aproximado posible.
Para ello hacemos clic en el botón para las propiedades de las redes . Nos
aparecerá la primera ventana donde vamos a asignar los siguientes datos:

10.  Nombre de la red -->PiPo e2H.
 Frecuencia mínima --> 5170 (banda 5 GHz).
 Frecuencia máxima --> 5805 (banda 5 GHz).
 Polarización --> Vertical.
 Modo estadístico --> Accidental.
 % de tiempo --> 99.
 % de situaciones --> 99.
 Pérdida adicional --> Ciudad.
 % --> 100.
 Clima --> Continental templado.
Una vez tenemos configurados los parámetros de nuestra red, pasamos al
apartado Topología, donde vamos a elegir el tipo Red de datos, cluster
(Nodo/Terminal).

11. Crear un sistema en Radio Mobile
Ahora pasamos al apartado Sistemas, donde vamos a indicar las potencias
de nuestros dispositivos, así como las ganancias de las antenas. Nosotros vamos
a usar dispositivos UBiQUiTi, en concreto el modelo Rocket M5con una potencia
de 500 mW (27 dBm) y una antena parábola AirMax de ganancia 30 dbi.
Elegimos el Sistema 1, a continuación en el desplegable de la derecha referente al
Radiosys elegimos cualquiera menos el 00 (VHF-UHF), nosotros elegimos el 02. A
continuación, introducimos los siguientes datos de configuración:
 Nombre del sistema --> UBNT Rocket M5 30 dbi.
 Potencia del Transmisor --> 27 dBm.
 Umbral del Receptor --> -98 dBm.
 Tipo de antena --> corner.ant (se puede descargar otros modelos de
antenas desde los fabricantes).
 Ganancia de antena --> 30 dBi.

12. Por último, vamos al apartado Miembros donde vamos a elegir las unidades
y asociarlas al sistema, así como hacia
donde se orienta la antena.En nuestro caso la Giralda será el nodo y el Estadio
Olímpico la terminal, seleccionamos ambas unidades y elegimos su Rol, así como
al sistema perteneciente. En la dirección dela antena indicaremos que la Giralda
apunta hacia el Estadio Olímpico y viceversa. Una vez terminado hacemos clic en
el botón OK.

13. Calculo e interpretación del enlace
Una vez configurado todos los parámetros, vamos a realizar el cálculo e
interpretación para ello vamos clic en el icono enlace de radio .Esto nos
mostrará una pantalla donde aparece la elevación del terreno así como nuestros
dos dispositivos, la primera interpretación que podemos hacer es que no es viable
el enlace. De todos modos no hemos puesto aún las alturas de las antenas.
La Giralda tiene una altura incluido el Giraldillo de 101 metros, lo cual
pondremos en el nodo Giralda. El Estadio Olímpico tiene una altura de 22 metros.
A pesar de la altura, el enlace sigue sin ser viable a pesar de tener sólo una
distancia de 3,63 Km, esto es debido principalmente al ruido que introducirá la

14. ciudad. Uno de los valores más importantes es el Nivel RX en dBm, cuanto menor
sea mejor calidad tendrá el enlace, lo ideal es que se encuentre entre -40 y -80
dBm. En nuestro caso tenemos -105,4 dBm por lo que el enlace no se efectuaría.
Un modo para solucionarlo sería pasar a la banda de 900 MHz, la cual sólo está
disponible para las compañías de telefonía móvil.
UBiQUiTi dispone tarjetas que trabajan en 900 MHz sin licenciar, la cual en
algunos países es posible usarlas sin mayor problema. Hay que recordar que lo
más importante es conseguir que el Nivel Rx se aproxime lo máximo posible a 0.
Exportando el enlace a Google Earth
Para terminar, vamos a exportar el enlace a Google Earth, para ello
hacemos clic en la ventana del enlace en el menú Editar y elegimos la
opción Exportar a. Elegimos la opción Google Earth, hacemos clic en el botón OKy

15. le asignamos el nombre con el que deseamos guardarlo.
Aplicaciones
 Predicción del rendimiento de sistemas radio.
 Análisis de la cobertura de un sistema sin necesidad de realizar mediciones
sobre el terreno.
 Evaluación de emplazamientos óptimos para la instalación de repetidores
fijos o móviles.
 Visualización 2D y 3D de modelos digitales del terreno.
 Extracción del perfil topográfico del vano de un radioenlace.
 Interfaz con GPS (Global Positioning System).
 Interfaz con APRS (Automatic Position Reporting System).
Ventajas y Desventajas de RadioMobile
 La gran ventaja sobre otros simuladores es que este es un software de libre
distribución, a diferencia de otros que cuentan con licencias y se actualizan
con claves de activación.
 Radio Mobile permite simular enlaces de radio y jugar con “¿Qué pasa sí?”
cambiando los parámetros del enlace.

16.  Aunque no puede probar que un enlace es posible con el 100% de certeza,
en cambio cuando reporta que un enlace no es posible podemos tener la
seguridad de que no vale la pena intentarlo.
 Combinando datos DEM y mapas de carreteras gratuitos, permite elaborar
informes muy detallados sobre la cobertura, calidad del enlace, y otros
parámetros del radio.
 Con la ayuda de Radio Mobile es muy fácil simular diferentes escenarios, o
simplemente diferentes valores para la altura de las antenas y/o ganancia,
potencia de TX, etc...
 Proporciona toda clase de detalles para radioenlaces punto a punto,
incluyendo nivel de señal esperado en cualquier punto a lo largo de la
trayectoria, tomando en cuenta el efecto de la difracción en los obstáculos.
 Automáticamente construye el perfil entre dos puntos a partir de los datos
de elevación y muestra las zonas de Fresnel y la curvatura de la tierra, así
como la altura de antena requerida para despejar los obstáculos. Es una
herramienta maravillosa para explorar distintos escenarios y diferentes
valores para las variables del sistema.
