Este documento describe diferentes aspectos relacionados con los medios de transmisión de datos en redes, incluyendo métodos de transmisión como banda base y banda ancha, características y clasificación de medios guiados como cables de par trenzado, coaxial y fibra óptica y no guiados como ondas de radio, así como componentes de red como tarjetas de red y concentradores.

1. UNIDAD EDUCATIVALEON TOLSTOI.EQUIPO: LOS PLAYSCOOLINTEGRANTES: JONATHAN CONTRERAS.FELIPE BALDERAS.FERNANDO CABALLERO.JOSE ADAMJESUS VELEZ

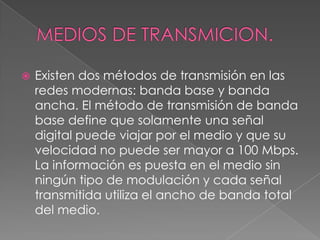

2. MEDIOS DE TRANSMICION.Existen dos métodos de transmisión en las redes modernas: banda base y banda ancha. El método de transmisión de banda base define que solamente una señal digital puede viajar por el medio y que su velocidad no puede ser mayor a 100 Mbps. La información es puesta en el medio sin ningún tipo de modulación y cada señal transmitida utiliza el ancho de banda total del medio.

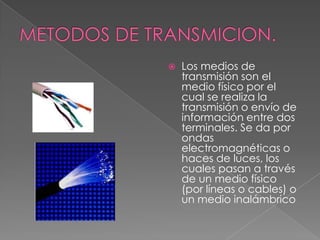

3. METODOS DE TRANSMICION.Los medios de transmisión son el medio físico por el cual se realiza la transmisión o envío de información entre dos terminales. Se da por ondas electromagnéticas o haces de luces, los cuales pasan a través de un medio físico (por líneas o cables) o un medio inalámbrico

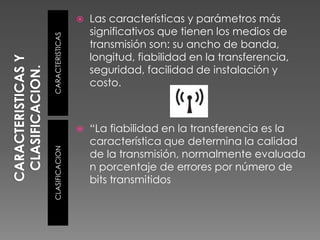

4. CARACTERISTICAS Y CLASIFICACION.CARACTERISTICASCLASIFICACIONLas características y parámetros más significativos que tienen los medios de transmisión son: su ancho de banda, longitud, fiabilidad en la transferencia, seguridad, facilidad de instalación y costo.“La fiabilidad en la transferencia es la característica que determina la calidad de la transmisión, normalmente evaluada n porcentaje de errores por número de bits transmitidos

5. *Medios de transmisión guiados o basados en líneas:Los medios de transmisión guiados son aquellos que para la transmisión de datos usan componentes físicos y sólidos. También se les conoce como medios de transmisión basados en líneas o medios de transmisión por cable.Están constituidos por un cable, en el cuál se da la transmisión de datos. Sus características principales son: velocidad máxima de transmisión, facilidad de instalación, su capacidad para soportar diferentes tecnologías de nivel de enlace, inmunidad frente a interferencias electromagnéticas, y distancias máximas que puede ofrecer entre repetidores.

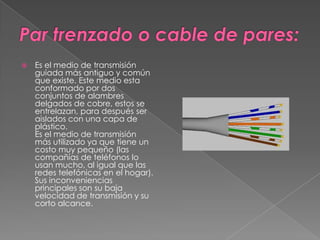

6. Par trenzado o cable de pares:Es el medio de transmisión guiada más antiguo y común que existe. Este medio esta conformado por dos conjuntos de alambres delgados de cobre, estos se entrelazan, para después ser aislados con una capa de plástico.Es el medio de transmisión más utilizado ya que tiene un costo muy pequeño (las compañías de teléfonos lo usan mucho, al igual que las redes telefónicas en el hogar). Sus inconveniencias principales son su baja velocidad de transmisión y su corto alcance.

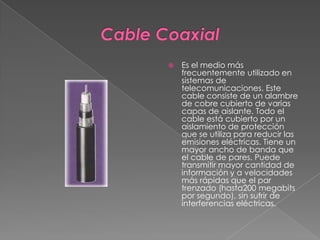

7. Cable CoaxialEs el medio más frecuentemente utilizado en sistemas de telecomunicaciones. Este cable consiste de un alambre de cobre cubierto de varias capas de aislante. Todo el cable está cubierto por un aislamiento de protección que se utiliza para reducir las emisiones eléctricas. Tiene un mayor ancho de banda que el cable de pares. Puede transmitir mayor cantidad de información y a velocidades más rápidas que el par trenzado (hasta200 megabits por segundo), sin sufrir de interferencias eléctricas.

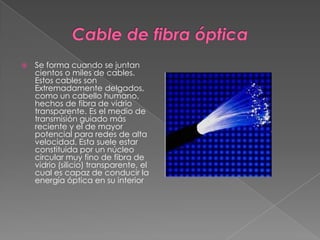

8. Cable de fibra ópticaSe forma cuando se juntan cientos o miles de cables. Estos cables son Extremadamente delgados, como un cabello humano, hechos de fibra de vidrio transparente. Es el medio de transmisión guiado más reciente y el de mayor potencial para redes de alta velocidad. Esta suele estar constituida por un núcleo circular muy fino de fibra de vidrio (silicio) transparente, el cual es capaz de conducir la energía óptica en su interior

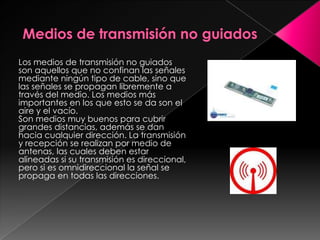

9. Medios de transmisión no guiadosLos medios de transmisión no guiados son aquellos que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Los medios más importantes en los que esto se da son el aire y el vacío.Son medios muy buenos para cubrir grandes distancias, además se dan hacia cualquier dirección. La transmisión y recepción se realizan por medio de antenas, las cuales deben estar alineadas si su transmisión es direccional, pero si es omnidireccional la señal se propaga en todas las direcciones.

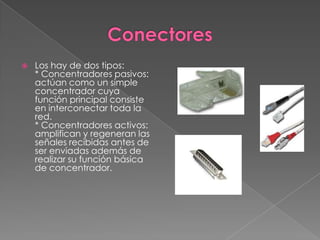

10. ConectoresLos hay de dos tipos:* Concentradores pasivos: actúan como un simple concentrador cuya función principal consiste en interconectar toda la red.* Concentradores activos: amplifican y regeneran las señales recibidas antes de ser enviadas además de realizar su función básica de concentrador.

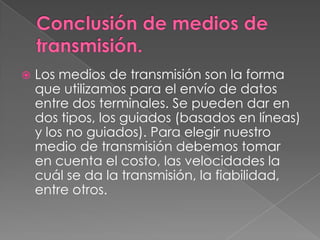

11. Conclusión de medios de transmisión.Los medios de transmisión son la forma que utilizamos para el envío de datos entre dos terminales. Se pueden dar en dos tipos, los guiados (basados en líneas) y los no guiados). Para elegir nuestro medio de transmisión debemos tomar en cuenta el costo, las velocidades la cuál se da la transmisión, la fiabilidad, entre otros.

12. MEDIOS DE CONEXIÓN.

13. TARJETA DE RED.El dispositivo mas utilizado en estos momentos para conectar un dispositivo a red son las tarjetas de red o mas conocido como NIC (Network Interface Card), este dispositivo es del tamaño de una tarjeta estándar que puede venir de forma integrada en las placas base o individualmente, se coloca en ranuras de ampliación de las PC o en las computadores portátiles mediante puertos USB.En la actualidad existen una gran cantidad de variedad de tarjetas de red desde las que se colocan dentro de los PC o las externas, así como las de conexión física o inalámbricas

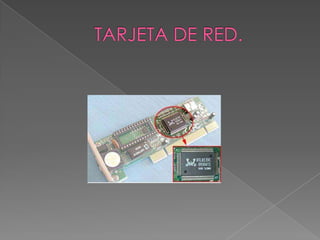

14. TARJETA DE RED.

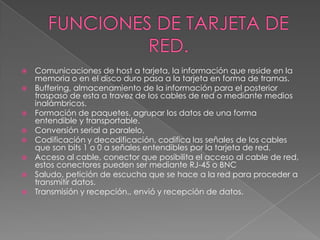

15. FUNCIONES DE TARJETA DE RED.Comunicaciones de host a tarjeta, la información que reside en la memoria o en el disco duro pasa a la tarjeta en forma de tramas.Buffering, almacenamiento de la información para el posterior traspaso de esta a travez de los cables de red o mediante medios inalámbricos.Formación de paquetes, agrupar los datos de una forma entendible y transportable.Conversión serial a paralelo,Codificación y decodificación, codifica las señales de los cables que son bits 1 o 0 a señales entendibles por la tarjeta de red.Acceso al cable, conector que posibilita el acceso al cable de red, estos conectores pueden ser mediante RJ-45 o BNCSaludo, petición de escucha que se hace a la red para proceder a transmitir datos.Transmisión y recepción., envió y recepción de datos.

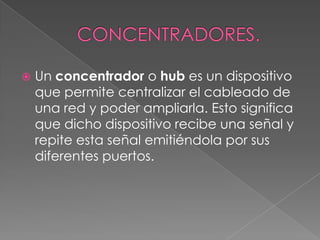

16. CONCENTRADORES.Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

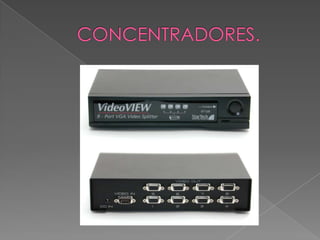

17. CONCENTRADORES.
