MEDIOS DE TRANSMISIÓN Un medio de
transmisión es el canal que permite la
transmisión de información entre dos
terminales de un sistema de transmisión. De
acuerdo a la forma de conducir la señal a
través del medio, los medios de transmisión se
pueden clasificar en dos grandes grupos:
I. Medios de transmisión guiados.
II. Medios de transmisión no guiados.

I- MEDIOS DE TRANSMISIÓN GUIADOS Los de
transmisión guiados están constituidos por un cable que se
encarga de la conducción (o guiado) de las señales desde
un extremo al otro. Las principales características de los
medios guiados son el tipo de conductor utilizado, la
velocidad máxima de transmisión, las distancias máximas
que puede ofrecer entre repetidores, la inmunidad frente a
interferencias electromagnéticas, la facilidad de instalación y
la capacidad de soportar diferentes tecnologías de nivel de
enlace.
La velocidad de transmisión depende directamente de la
distancia entre los terminales, y de si el medio se utiliza
para realizar un enlace punto a punto o un enlace
multipunto. Debido a esto los diferentes medios de
transmisión tendrán diferentes velocidades de conexión que
se adaptarán a utilizaciones dispares.
Dentro de los medios de transmisión guiados, los más
utilizados en el campo de las comunicaciones y la
interconexión de ordenadores son:

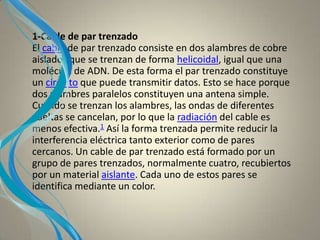

1-Cable de par trenzado
El cable de par trenzado consiste en dos alambres de cobre
aislados que se trenzan de forma helicoidal, igual que una
molécula de ADN. De esta forma el par trenzado constituye
un circuito que puede transmitir datos. Esto se hace porque
dos alambres paralelos constituyen una antena simple.
Cuando se trenzan los alambres, las ondas de diferentes
vueltas se cancelan, por lo que la radiación del cable es
menos efectiva.1 Así la forma trenzada permite reducir la
interferencia eléctrica tanto exterior como de pares
cercanos. Un cable de par trenzado está formado por un
grupo de pares trenzados, normalmente cuatro, recubiertos
por un material aislante. Cada uno de estos pares se
identifica mediante un color.

Tipos
Unshielded twisted pair o par trenzado sin blindaje: son cables de
pares trenzados sin blindar que se utilizan para diferentes
tecnologías de redes locales. Son de bajo costo y de fácil uso, pero
producen más errores que otros tipos de cable y tienen
limitaciones para trabajar a grandes distancias sin regeneración de
la señal, su impedancia es de 100 Ohmios.
Shielded twisted pair o par trenzado blindado: se trata de cables
de cobre aislados dentro de una cubierta protectora, con un
número específico de trenzas por pie. STP se refiere a la cantidad
de aislamiento alrededor de un conjunto de cables y, por lo
tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores
como Ethernet o Token Ring. Es más caro que la versión sin
blindaje y su impedancia es de 150 Ohmios.

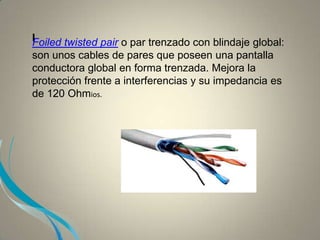

IFoiled twisted pair o par trenzado con blindaje global:
son unos cables de pares que poseen una pantalla
conductora global en forma trenzada. Mejora la
protección frente a interferencias y su impedancia es
de 120 Ohmios.

I

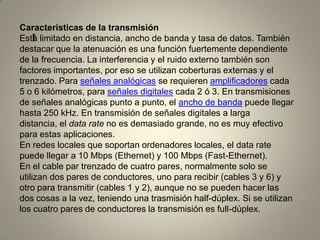

Características de la transmisión
Está limitado en distancia, ancho de banda y tasa de datos. También
destacar que la atenuación es una función fuertemente dependiente
de la frecuencia. La interferencia y el ruido externo también son
factores importantes, por eso se utilizan coberturas externas y el
trenzado. Para señales analógicas se requieren amplificadores cada
5 o 6 kilómetros, para señales digitales cada 2 ó 3. En transmisiones
de señales analógicas punto a punto, el ancho de banda puede llegar
hasta 250 kHz. En transmisión de señales digitales a larga
distancia, el data rate no es demasiado grande, no es muy efectivo
para estas aplicaciones.
En redes locales que soportan ordenadores locales, el data rate
puede llegar a 10 Mbps (Ethernet) y 100 Mbps (Fast-Ethernet).
En el cable par trenzado de cuatro pares, normalmente solo se
utilizan dos pares de conductores, uno para recibir (cables 3 y 6) y
otro para transmitir (cables 1 y 2), aunque no se pueden hacer las
dos cosas a la vez, teniendo una trasmisión half-dúplex. Si se utilizan
los cuatro pares de conductores la transmisión es full-dúplex.

Ventajas:
Bajo costo en su contratación.
Alto número de estaciones de trabajo por segmento.
Facilidad para el rendimiento y la solución de problemas.
Puede estar previamente cableado en un lugar o en
cualquier parte.
Desventajas:
Altas tasas de error a altas velocidades.
Ancho de banda limitado.
Baja inmunidad al ruido.
Baja inmunidad al efecto crosstalk (diafonía)
Alto costo de los equipos.
Distancia limitada (100 metros por segmento).

I
Variantes menores del cable par trenzado
Par trenzado cargado: Es un par trenzado al cual se le
añade intencionadamente inductancia, muy común en las
líneas de telecomunicaciones, excepto para algunas
frecuencias. Los inductores añadidos son conocidos como
bobinas de carga y reducen la distorsión.
Par trenzado sin carga: Los pares trenzados son a título
individual en régimen de esclavo para aumentar la robustez
del cable.
Cable trenzado de cinta: Es una variante del estándar de
cable de cinta donde los conductores adyacentes están en
modo esclavo y trenzados. Los pares trenzados son
ligeramente esclavos unos de los otros en formato de cinta.
Periódicamente a lo largo de la cinta hay pequeñas
secciones con no trenzados habilitados conectores y
cabeceras pcb para ser terminadas usando la típica técnica
de cable de cinta IDC.

I
Categoría Ancho de banda (MHz) Aplicaciones Notas
Categoría 1 50 MHz
Líneas telefónicas y
módem de banda
ancha.
No descrito en las recomendaciones del EIA/TIA. No es
adecuado para sistemas modernos.
Categoría 2 40 MHz
Cable para conexión de
antiguos terminales
como el IBM 3270.
No descrito en las recomendaciones del EIA/TIA. No es
adecuado para sistemas modernos.
Categoría 3 250 MHz
10BASE-T and 100BASE-
T4 Ethernet
Descrito en la norma EIA/TIA-568. No es adecuado para
transmisión de datos mayor a 16 Mbit/s.
Categoría 4 200 MHz 16 Mbit/s Token Ring
100BASE-TX y
1000BASE-T Ethernet
Categoría 5e 175 MHz
100BASE-TX y
1000BASE-T Ethernet
Mejora del cable de Categoría 5. En la práctica es como la
categoría anterior pero con mejores normas de prueba. Es
adecuado para Gigabit Ethernet
Categoría 6 300 MHz 1000BASE-T Ethernet
Cable más comúnmente instalado en Finlandia según la norma
SFS-EN 50173-1.
Categoría 6a
400 MHz (600MHz
según otras fuentes)
10GBASE-T Ethernet (en
desarrollo)
En desarrollo. Aún sin
aplicaciones.
Cable U/FTP (sin blindaje) de 4 pares.
Categoría 7a 1200 MHz
Para servicios de
telefonía, Televisión por
cable y Ethernet
1000BASE-T en el
mismo cable.
Cable S/FTP (pares blindados, cable blindado trenzado) de 4
pares. Norma en desarrollo.
Norma en desarrollo.
Aún sin aplicaciones.
pares.
Norma en creación por
la UE.
pares con milar y polyamida.

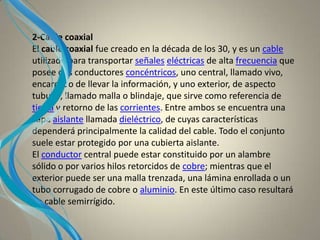

2-Cable coaxial
El cable coaxial fue creado en la década de los 30, y es un cable
utilizado para transportar señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno central, llamado vivo,
encargado de llevar la información, y uno exterior, de aspecto
tubular, llamado malla o blindaje, que sirve como referencia de
tierra y retorno de las corrientes. Entre ambos se encuentra una
capa aislante llamada dieléctrico, de cuyas características
dependerá principalmente la calidad del cable. Todo el conjunto
suele estar protegido por una cubierta aislante.
El conductor central puede estar constituido por un alambre
sólido o por varios hilos retorcidos de cobre; mientras que el
exterior puede ser una malla trenzada, una lámina enrollada o un
tubo corrugado de cobre o aluminio. En este último caso resultará
un cable semirrígido.

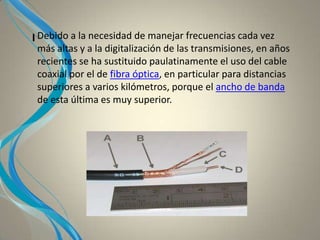

I Debido a la necesidad de manejar frecuencias cada vez
más altas y a la digitalización de las transmisiones, en años
recientes se ha sustituido paulatinamente el uso del cable
coaxial por el de fibra óptica, en particular para distancias
superiores a varios kilómetros, porque el ancho de banda
de esta última es muy superior.

I

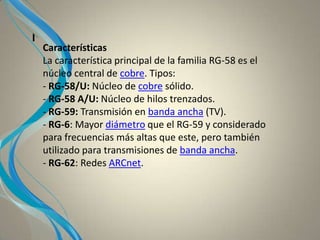

Características
La característica principal de la familia RG-58 es el
núcleo central de cobre. Tipos:
- RG-58/U: Núcleo de cobre sólido.
- RG-58 A/U: Núcleo de hilos trenzados.
- RG-59: Transmisión en banda ancha (TV).
- RG-6: Mayor diámetro que el RG-59 y considerado
para frecuencias más altas que este, pero también
utilizado para transmisiones de banda ancha.
- RG-62: Redes ARCnet.

I
Tipos
Existen múltiples tipos de cable coaxial, cada uno con un diámetro e
impedancia diferentes. El cable coaxial no es habitualmente afectado por
interferencias externas, y es capaz de lograr altas velocidades de
transmisión en largas distancias. Por esa razón, se utiliza en redes de
comunicación de banda ancha (cable de televisión) y cables de banda base
(Ethernet).
El tipo de cable que se debe utilizar depende de la ubicación del cable. Los
cables coaxiales pueden ser de dos tipos:
El Policloruro de vinilo (PVC)
Es un tipo de plástico utilizado para construir el aislante y la cubierta
protectora del cable en la mayoría de los tipos de cable coaxial.
El cable coaxial de PVC es flexible y se puede instalar fácilmente en
cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos.
Plenum
El plenum contiene materiales especiales en su aislamiento y en una clavija
del cable. Estos materiales son resistentes al fuego y producen una mínima
cantidad de humos tóxicos. Sin embargo, el cableado plenum es más caro y
menos flexible que el PVC.

I
Aplicaciones tecnológicas
Se puede encontrar un cable coaxial:
entre la antena y el televisor;
en las redes urbanas de televisión por cable (CATV) e Internet;
entre un emisor y su antena de emisión (equipos de radioaficionados);
en las líneas de distribución de señal de vídeo (se suele usar el RG-59);
en las redes de transmisión de datos como Ethernet en sus antiguas versiones
10BASE2 y 10BASE5;
en las redes telefónicas interurbanas y en los cables submarinos.
Antes de la utilización masiva de la fibra óptica en las redes de
telecomunicaciones, tanto terrestres como submarinas, el cable coaxial era
ampliamente utilizado en sistemas de transmisión de telefonía analógica basados en
la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades
de transmisión de más de 10.000 circuitos de voz.
Asimismo, en sistemas de transmisión digital, basados en la multiplexación por
división de tiempo (TDM), se conseguía la transmisión de más de 7.000 canales de 64
kbps
El cable utilizado para estos fines de transmisión a larga distancia necesitaba tener
una estructura diferente al utilizado en aplicaciones de redes LAN, ya que, debido a
que se instalaba enterrado, tenía que estar protegido contra esfuerzos de tracción y
presión, por lo que normalmente aparte de los aislantes correspondientes llevaba un
armado exterior de acero.

I
3- Fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes
de datos; un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del ángulo límite de
reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o
un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten
enviar gran cantidad de datos a una gran distancia, con velocidades similares
a las de radio y superiores a las de cable convencional. Son el medio de
transmisión por excelencia al ser inmune a las interferencias
electromagnéticas, también se utilizan para redes locales, en donde se
necesite aprovechar las ventajas de la fibra óptica sobre otros medios de
transmisión.

IComunicaciones con fibra óptica
La fibra óptica se emplea como medio de transmisión para
las redes de telecomunicaciones, ya que por su flexibilidad
los conductores ópticos pueden agruparse formando cables.
Las fibras usadas en este campo son de plástico o de vidrio, y
algunas veces de los dos tipos. Para usos interurbanos son
de vidrio, por la baja atenuación que tienen.

I
Características
La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas.
Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y
germanio) con un alto índice de refracción, rodeado de una capa de un material
similar con un índice de refracción ligeramente menor. Cuando la luz llega a una
superficie que limita con un índice de refracción menor, se refleja en gran parte,
cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla
entonces de reflexión interna total.
En el interior de una fibra óptica, la luz se va reflejando contra las paredes en
ángulos muy abiertos, de tal forma que prácticamente avanza por su centro. De
este modo, se pueden guiar las señales luminosas sin pérdidas por largas
distancias.
A lo largo de toda la creación y desarrollo de la fibra óptica, algunas de sus
características han ido cambiando para mejorarla. Las características más
destacables de la fibra óptica en la actualidad son:
Cobertura más resistente: La cubierta contiene un 25% más material que las
cubiertas convencionales.

I
Uso dual (interior y exterior): La resistencia al agua y emisiones ultravioleta,
la cubierta resistente y el funcionamiento ambiental extendido de la fibra
óptica contribuyen a una mayor confiabilidad durante el tiempo de vida de
la fibra.
Mayor protección en lugares húmedos: Se combate la intrusión de la
humedad en el interior de la fibra con múltiples capas de protección
alrededor de ésta, lo que proporciona a la fibra, una mayor vida útil y
confiabilidad en lugares húmedos.
Empaquetado de alta densidad: Con el máximo número de fibras en el
menor diámetro posible se consigue una más rápida y más fácil instalación,
donde el cable debe enfrentar dobleces agudos y espacios estrechos. Se ha
llegado a conseguir un cable con 72 fibras de construcción súper densa cuyo
diámetro es un 50% menor al de los cables convencionales.

Ventajas
Una banda de paso muy ancha, lo que permite flujos muy elevados (del
orden del GHz).
Pequeño tamaño, por lo tanto ocupa poco espacio.
Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que
facilita la instalación enormemente.
Gran ligereza, el peso es del orden de algunos gramos por kilómetro, lo
que resulta unas nueve veces menos que el de un cable convencional.
Inmunidad total a las perturbaciones de origen electromagnético, lo que
implica una calidad de transmisión muy buena, ya que la señal es
inmune a las tormentas, chisporroteo...
Gran seguridad: la intrusión en una fibra óptica es fácilmente detectable
por el debilitamiento de la energía luminosa en recepción, además, no
radia nada, lo que es particularmente interesante para aplicaciones que
requieren alto nivel de confidencialidad.
No produce interferencias.
Insensibilidad a los parásitos, lo que es una propiedad principalmente
utilizada en los medios industriales fuertemente perturbados (por
ejemplo, en los túneles del metro).

I
Esta propiedad también permite la coexistencia por los mismos
conductos de cables ópticos no metálicos con los cables de
energía eléctrica.

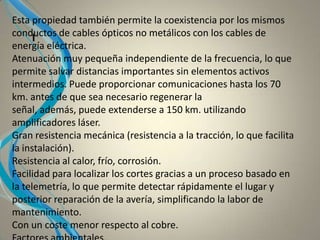

Atenuación muy pequeña independiente de la frecuencia, lo que
permite salvar distancias importantes sin elementos activos
intermedios. Puede proporcionar comunicaciones hasta los 70
km. antes de que sea necesario regenerar la
señal, además, puede extenderse a 150 km. utilizando
amplificadores láser.
Gran resistencia mecánica (resistencia a la tracción, lo que facilita
la instalación).
Resistencia al calor, frío, corrosión.
Facilidad para localizar los cortes gracias a un proceso basado en
la telemetría, lo que permite detectar rápidamente el lugar y
posterior reparación de la avería, simplificando la labor de
mantenimiento.
Con un coste menor respecto al cobre.

Desventajas

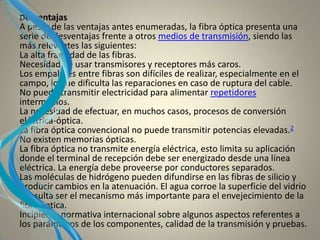

A pesar de las ventajas antes enumeradas, la fibra óptica presenta una
serie de desventajas frente a otros medios de transmisión, siendo las
más relevantes las siguientes:
La alta fragilidad de las fibras.
Necesidad de usar transmisores y receptores más caros.
Los empalmes entre fibras son difíciles de realizar, especialmente en el
campo, lo que dificulta las reparaciones en caso de ruptura del cable.
No puede transmitir electricidad para alimentar repetidores
intermedios.
La necesidad de efectuar, en muchos casos, procesos de conversión
eléctrica-óptica.
La fibra óptica convencional no puede transmitir potencias elevadas.2
No existen memorias ópticas.
La fibra óptica no transmite energía eléctrica, esto limita su aplicación
donde el terminal de recepción debe ser energizado desde una línea
eléctrica. La energía debe proveerse por conductores separados.
Las moléculas de hidrógeno pueden difundirse en las fibras de silicio y
producir cambios en la atenuación. El agua corroe la superficie del vidrio
y resulta ser el mecanismo más importante para el envejecimiento de la
fibra óptica.
Incipiente normativa internacional sobre algunos aspectos referentes a
los parámetros de los componentes, calidad de la transmisión y pruebas.

I
Tipos
Las diferentes trayectorias que puede seguir un haz de luz en el interior
de una fibra se denominan modos de propagación. Y según el modo de
propagación tendremos dos tipos de fibra óptica: multimodo y
monomodo.
Fibra multimodo
Una fibra multimodo es aquella en la que los haces de luz pueden
circular por más de un modo o camino. Esto supone que no llegan todos
a la vez. Una fibra multimodo puede tener más de mil modos de
propagación de luz. Las fibras multimodo se usan comúnmente en
aplicaciones de corta distancia, menores a 2 km, es simple de diseñar y
económico.
El núcleo de una fibra multimodo tiene un índice de refracción
superior, pero del mismo orden de magnitud, que el revestimiento.
Debido al gran tamaño del núcleo de una fibra multimodo, es más fácil
de conectar y tiene una mayor tolerancia a componentes de menor
precisión.
Dependiendo el tipo de índice de refracción del núcleo, tenemos dos

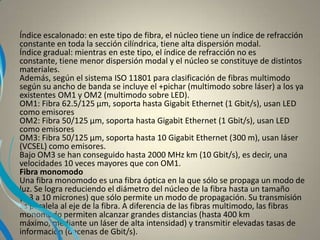

Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción
constante en toda la sección cilíndrica, tiene alta dispersión modal.
Índice gradual: mientras en este tipo, el índice de refracción no es
constante, tiene menor dispersión modal y el núcleo se constituye de distintos
materiales.
Además, según el sistema ISO 11801 para clasificación de fibras multimodo
según su ancho de banda se incluye el +pichar (multimodo sobre láser) a los ya
existentes OM1 y OM2 (multimodo sobre LED).
OM1: Fibra 62.5/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED
como emisores
OM2: Fibra 50/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED
como emisores
OM3: Fibra 50/125 µm, soporta hasta 10 Gigabit Ethernet (300 m), usan láser
(VCSEL) como emisores.
Bajo OM3 se han conseguido hasta 2000 MHz km (10 Gbit/s), es decir, una
velocidades 10 veces mayores que con OM1.
Fibra monomodo
Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de
luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño
(8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión
es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras
monomodo permiten alcanzar grandes distancias (hasta 400 km
máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de
información (decenas de Gbit/s).

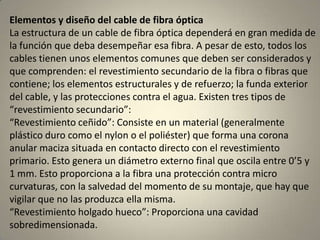

Elementos y diseño del cable de fibra óptica
La estructura de un cable de fibra óptica dependerá en gran medida de
la función que deba desempeñar esa fibra. A pesar de esto, todos los
cables tienen unos elementos comunes que deben ser considerados y
que comprenden: el revestimiento secundario de la fibra o fibras que
contiene; los elementos estructurales y de refuerzo; la funda exterior
del cable, y las protecciones contra el agua. Existen tres tipos de
“revestimiento secundario”:
“Revestimiento ceñido”: Consiste en un material (generalmente
plástico duro como el nylon o el poliéster) que forma una corona
anular maciza situada en contacto directo con el revestimiento
primario. Esto genera un diámetro externo final que oscila entre 0’5 y
1 mm. Esto proporciona a la fibra una protección contra micro
curvaturas, con la salvedad del momento de su montaje, que hay que
vigilar que no las produzca ella misma.
“Revestimiento holgado hueco”: Proporciona una cavidad
sobredimensionada.

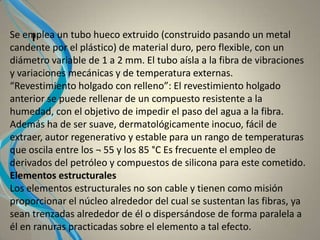

ISe emplea un tubo hueco extruido (construido pasando un metal
candente por el plástico) de material duro, pero flexible, con un
diámetro variable de 1 a 2 mm. El tubo aísla a la fibra de vibraciones
y variaciones mecánicas y de temperatura externas.
“Revestimiento holgado con relleno”: El revestimiento holgado
anterior se puede rellenar de un compuesto resistente a la
humedad, con el objetivo de impedir el paso del agua a la fibra.
Además ha de ser suave, dermatológicamente inocuo, fácil de
extraer, autor regenerativo y estable para un rango de temperaturas
que oscila entre los ¬ 55 y los 85 °C Es frecuente el empleo de
derivados del petróleo y compuestos de silicona para este cometido.
Elementos estructurales
Los elementos estructurales no son cable y tienen como misión
proporcionar el núcleo alrededor del cual se sustentan las fibras, ya
sean trenzadas alrededor de él o dispersándose de forma paralela a
él en ranuras practicadas sobre el elemento a tal efecto.

I
que ninguna de sus fibras sufra una elongación superior a la permitida.
También debe evitar posibles torsiones. Han de ser materiales flexibles
y, ya que se emplearán kilómetros de ellos han de tener un coste
asequible. Se suelen utilizar materiales como el acero, Kevlar y la fibra
de vidrio.
Funda
Por último, todo cable posee una funda, generalmente de plástico cuyo
objetivo es proteger el núcleo que contiene el medio de transmisión
frente a fenómenos externos a éste como son la temperatura, la
humedad, el fuego, los golpes externos, etc. Dependiendo de para qué
sea destinada la fibra, la composición de la funda variará. Por ejemplo, si
va a ser instalada en canalizaciones de planta exterior, debido al peso y a
la tracción bastará con un revestimiento de polietileno extruido. Si el
cable va a ser aéreo, donde sólo importa la tracción en el momento de
la instalación nos preocupará más que la funda ofrezca resistencia a las
heladas y al viento. Si va a ser enterrado, querremos una funda
que, aunque sea más pesada, soporte golpes y aplastamientos externos.
En el caso de las fibras submarinas la funda será una compleja
superposición de varias capas con diversas funciones aislantes.

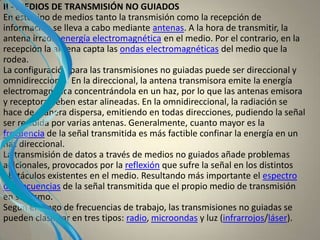

II - MEDIOS DE TRANSMISIÓN NO GUIADOS
En este tipo de medios tanto la transmisión como la recepción de
información se lleva a cabo mediante antenas. A la hora de transmitir, la
antena irradia energía electromagnética en el medio. Por el contrario, en la
recepción la antena capta las ondas electromagnéticas del medio que la
rodea.
La configuración para las transmisiones no guiadas puede ser direccional y
omnidireccional. En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que las antenas emisora
y receptora deben estar alineadas. En la omnidireccional, la radiación se
hace de manera dispersa, emitiendo en todas direcciones, pudiendo la señal
ser recibida por varias antenas. Generalmente, cuanto mayor es la
frecuencia de la señal transmitida es más factible confinar la energía en un
haz direccional.
La transmisión de datos a través de medios no guiados añade problemas
adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el espectro
de frecuencias de la señal transmitida que el propio medio de transmisión
en sí mismo.
Según el rango de frecuencias de trabajo, las transmisiones no guiadas se
pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).

I1- Radiofrecuencia
El término radiofrecuencia, también denominado espectro de radiofrecuencia o
RF, se aplica a la porción menos energética del espectro electromagnético, situada
entre unos 3 kHz y unos 300 GHz.1 El hercio es la unidad de medida de la
frecuencia de las ondas, y corresponde a un ciclo por segundo.2 Las ondas
electromagnéticas de esta región del espectro, se pueden transmitir aplicando la
corriente alterna originada en un generador a una antena.

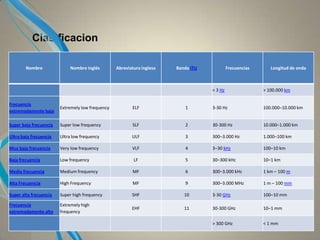

Clasificacion
Nombre Nombre inglés Abreviatura inglesa Banda ITU Frecuencias Longitud de onda
< 3 Hz > 100.000 km
Frecuencia
extremadamente baja
Extremely low frequency ELF 1 3-30 Hz 100.000–10.000 km
Super baja frecuencia Super low frequency SLF 2 30-300 Hz 10.000–1.000 km
Ultra baja frecuencia Ultra low frequency ULF 3 300–3.000 Hz 1.000–100 km
Muy baja frecuencia Very low frequency VLF 4 3–30 kHz 100–10 km
Baja frecuencia Low frequency LF 5 30–300 kHz 10–1 km
Media frecuencia Medium frequency MF 6 300–3.000 kHz 1 km – 100 m
Alta Frecuencia High Frequency MF 9 300–3.000 MHz 1 m – 100 mm
Super alta frecuencia Super high frequency SHF 10 3-30 GHz 100–10 mm
Frecuencia
extremadamente alta
Extremely high
frequency
EHF 11 30-300 GHz 10–1 mm
> 300 GHz < 1 mm

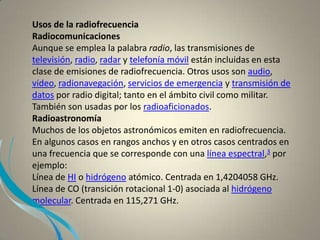

Usos de la radiofrecuencia
Radiocomunicaciones
Aunque se emplea la palabra radio, las transmisiones de
televisión, radio, radar y telefonía móvil están incluidas en esta
clase de emisiones de radiofrecuencia. Otros usos son audio,
vídeo, radionavegación, servicios de emergencia y transmisión de
datos por radio digital; tanto en el ámbito civil como militar.
También son usadas por los radioaficionados.
Radioastronomía
Muchos de los objetos astronómicos emiten en radiofrecuencia.
En algunos casos en rangos anchos y en otros casos centrados en
una frecuencia que se corresponde con una línea espectral,3 por
ejemplo:
Línea de HI o hidrógeno atómico. Centrada en 1,4204058 GHz.
Línea de CO (transición rotacional 1-0) asociada al hidrógeno
molecular. Centrada en 115,271 GHz.

Radar
El radar es un sistema que usa ondas electromagnéticas para
medir distancias, altitudes, direcciones y velocidades de
objetos estáticos o móviles como
aeronaves, barcos, vehículos motorizados, formaciones
meteorológicas y el propio terreno. Su funcionamiento se
basa en emitir un impulso de radio, que se refleja en el
objetivo y se recibe típicamente en la misma posición del
emisor. A partir de este "eco" se puede extraer gran cantidad
de información. El uso de ondas electromagnéticas permite
detectar objetos más allá del rango de otro tipo de
emisiones. Entre sus ámbitos de aplicación se incluyen la
meteorología, el control del tráfico aéreo y terrestre y gran
variedad de usos militares.

Resonancia magnética nuclear
La resonancia magnética nuclear estudia los núcleos atómicos al
alinearlos a un campo magnético constante para posteriormente
perturbar este alineamiento con el uso de un campo magnético
alterno, de orientación ortogonal. La resultante de esta perturbación
es una diferencia de energía que se evidencia al ser excitados dichos
átomos por radiación electromagnética de la misma frecuencia. Estas
frecuencias corresponden típicamente al intervalo de
radiofrecuencias del espectro electromagnético. Esta es la absorción
de resonancia que se detecta en las distintas técnicas de RMN.
2-Microondas
Se denomina microondas a las ondas electromagnéticas definidas en
un rango de frecuencias determinado; generalmente de entre
300 MHz y 300 GHz, que supone un período de oscilación de 3 ns
(3×10-9 s) a 3 ps (3×10-12 s) y una longitud de onda en el rango de 1 m
a 1 mm. Otras definiciones, por ejemplo las de los estándares IEC
60050 y IEEE 100 sitúan su rango de frecuencias entre 1 GHz y 300
GHz, es decir, longitudes de onda de entre 30 centímetros a 1
milímetro.

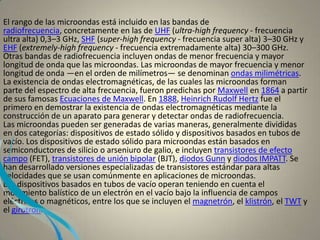

El rango de las microondas está incluido en las bandas de
radiofrecuencia, concretamente en las de UHF (ultra-high frequency - frecuencia
ultra alta) 0,3–3 GHz, SHF (super-high frequency - frecuencia super alta) 3–30 GHz y
EHF (extremely-high frequency - frecuencia extremadamente alta) 30–300 GHz.
Otras bandas de radiofrecuencia incluyen ondas de menor frecuencia y mayor
longitud de onda que las microondas. Las microondas de mayor frecuencia y menor
longitud de onda —en el orden de milímetros— se denominan ondas milimétricas.
La existencia de ondas electromagnéticas, de las cuales las microondas forman
parte del espectro de alta frecuencia, fueron predichas por Maxwell en 1864 a partir
de sus famosas Ecuaciones de Maxwell. En 1888, Heinrich Rudolf Hertz fue el
primero en demostrar la existencia de ondas electromagnéticas mediante la
construcción de un aparato para generar y detectar ondas de radiofrecuencia.
Las microondas pueden ser generadas de varias maneras, generalmente divididas
en dos categorías: dispositivos de estado sólido y dispositivos basados en tubos de
vacío. Los dispositivos de estado sólido para microondas están basados en
semiconductores de silicio o arseniuro de galio, e incluyen transistores de efecto
campo (FET), transistores de unión bipolar (BJT), diodos Gunn y diodos IMPATT. Se
han desarrollado versiones especializadas de transistores estándar para altas
velocidades que se usan comúnmente en aplicaciones de microondas.
Los dispositivos basados en tubos de vacío operan teniendo en cuenta el
movimiento balístico de un electrón en el vacío bajo la influencia de campos
eléctricos o magnéticos, entre los que se incluyen el magnetrón, el klistrón, el TWT y
el girotrón.

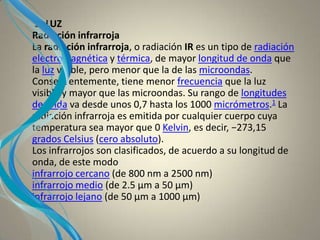

3- LUZ
Radiación infrarroja
La radiación infrarroja, o radiación IR es un tipo de radiación
electromagnética y térmica, de mayor longitud de onda que
la luz visible, pero menor que la de las microondas.
Consecuentemente, tiene menor frecuencia que la luz
visible y mayor que las microondas. Su rango de longitudes
de onda va desde unos 0,7 hasta los 1000 micrómetros.1 La
radiación infrarroja es emitida por cualquier cuerpo cuya
temperatura sea mayor que 0 Kelvin, es decir, −273,15
grados Celsius (cero absoluto).
Los infrarrojos son clasificados, de acuerdo a su longitud de
onda, de este modo
infrarrojo cercano (de 800 nm a 2500 nm)
infrarrojo medio (de 2.5 µm a 50 µm)
infrarrojo lejano (de 50 µm a 1000 µm)

La materia, por su caracterización energética (véase cuerpo
negro) emite radiación. En general, la longitud de onda
donde un cuerpo emite el máximo de radiación es
inversamente proporcional a la temperatura de éste (Ley de
Wien). De esta forma la mayoría de los objetos a
temperaturas cotidianas tienen su máximo de emisión en el
infrarrojo. Los seres vivos, en especial los mamíferos, emiten
una gran proporción de radiación en la parte del espectro
infrarrojo, debido a su calor corporal.
La potencia emitida en forma de calor por un cuerpo
humano, por ejemplo, se puede obtener a partir de la
superficie de su piel (unos 2 metros cuadrados) y su
temperatura corporal (unos 37 °C, es decir 310 K), por medio
de la Ley de Stefan-Boltzmann, y resulta ser de alrededor de
100 vatios.

Esto está íntimamente relacionado con la llamada
"sensación térmica", según la cual podemos sentir frío o
calor independientemente de la temperatura ambiental, en
función de la radiación que recibimos (por ejemplo del Sol u
otros cuerpos calientes más cercanos): Si recibimos más de
los 100 vatios que emitimos, tendremos calor, y si recibimos
menos, tendremos frío. En ambos casos la temperatura de
nuestro cuerpo es constante (37 °C) y la del aire que nos
rodea también. Por lo tanto, la sensación térmica en aire
quieto, sólo tiene que ver con la cantidad de radiación (por
lo general infrarroja) que recibimos y su balance con la que
emitimos constantemente como cuerpos calientes que
somos.

Si en cambio hay viento, la capa de aire en contacto con
nuestra piel puede ser reemplazada por aire a otra
temperatura, lo que también altera el equilibrio térmico y
modifica la sensación térmica.

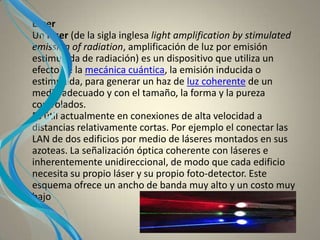

Láser
Un láser (de la sigla inglesa light amplification by stimulated
emission of radiation, amplificación de luz por emisión
estimulada de radiación) es un dispositivo que utiliza un
efecto de la mecánica cuántica, la emisión inducida o
estimulada, para generar un haz de luz coherente de un
medio adecuado y con el tamaño, la forma y la pureza
controlados.
Es útil actualmente en conexiones de alta velocidad a
distancias relativamente cortas. Por ejemplo el conectar las
LAN de dos edificios por medio de láseres montados en sus
azoteas. La señalización óptica coherente con láseres e
inherentemente unidireccional, de modo que cada edificio
necesita su propio láser y su propio foto-detector. Este
esquema ofrece un ancho de banda muy alto y un costo muy
bajo

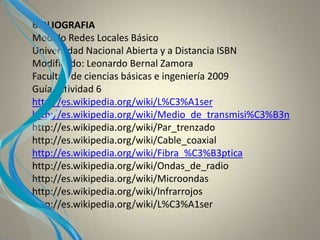

BIBLIOGRAFIA
Modulo Redes Locales Básico
Universidad Nacional Abierta y a Distancia ISBN
Modificado: Leonardo Bernal Zamora
Facultad de ciencias básicas e ingeniería 2009
Guía actividad 6
http://es.wikipedia.org/wiki/L%C3%A1ser
http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
http://es.wikipedia.org/wiki/Par_trenzado
http://es.wikipedia.org/wiki/Cable_coaxial
http://es.wikipedia.org/wiki/Fibra_%C3%B3ptica
http://es.wikipedia.org/wiki/Ondas_de_radio
http://es.wikipedia.org/wiki/Microondas
http://es.wikipedia.org/wiki/Infrarrojos
http://es.wikipedia.org/wiki/L%C3%A1ser

Fase 1 tc1

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Fase 1 tc1

Fase 1 tc1

Notas del editor
