Medios de transmisión

MEDIOS DE
TRANSMISIÓN
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
REDES LOCALES BÁSICO
Preparado por : Henry Ramírez

Medios de Transmisión
Definicion:
Son los medios físicos que se utilizan para, conectar a todos
los elementos de una red.
Es el camino físico entre el transmisor y el
receptor
El medio debe ser adecuado a la
transmisión de la señal física con
el objeto de producir la conexión y
la comunicación entre dos
dispositivos. Cada uno de los
medios que trataremos tiene la
posibilidad de funcionar con
diversas señales, analógicas,
digitales, etc.
Características:
los hacen más o menos adecuados según el tipo de redes y
la calidad de la transmisión, Para elegir el mejor medio de
transmisión hay que considerar las características de cada
medio, tales como:
 Velocidad de transferencia de datos
 Utilización de topologías de red específicas
 Requisitos en cuanto a distancia
 Costos del cableado y de los componentes del
cable
 Equipos de red adicionales que son necesarios
 Facilidad de instalación
 Fiabilidad y vulnerabilidad
 Inmunidad a las interferencias provocadas por
fuentes externas
 Posibilidades de ampliación

CLASIFICACIÓN
Dependiendo de la forma de conducir la señal a través del medio, los medios
de transmisión se pueden clasificar en dos grandes grupos:
MEDIOS DE
TRANSMISIÓN
MEDIOS
GUIADOS
MEDIOS NO
GUIADOS

Medios Guiados
Definicion:
Son los medios que proporcionan un conductor de un dispositivo al otro. Están
constituidos por un cable que se encarga de la conducción (o guiado) de las señales
desde un extremo al otro. Las principales características de los medios guiados son
el tipo de conductor utilizado.
Ejemplos:
Características:
Las principales características de los medios guiados son:
• El tipo de conductor utilizado
• La velocidad máxima de transmisión
• Las distancias máximas
• Inmunidad frente a interferencias electromagnéticas
• la facilidad de instalación
incluyen cables de pares trenzados,
cables coaxiales y cables de fibra
óptica. Una señal viajando por
cualquiera de estos medios es dirigida y
contenida por los límites físicos del
medio. El par trenzado y el cable coaxial
usan conductores metálicos (de cobre)
que aceptan y transportan señales de
corriente eléctrica. La fibra óptica es un
cable de cristal o plástico que acepta y
transporta señales en forma de luz.

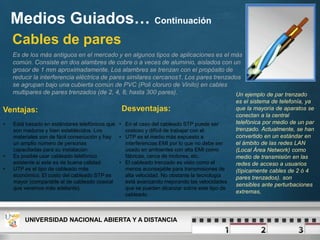

Medios Guiados… Continuación
Cables de pares
Es de los más antiguos en el mercado y en algunos tipos de aplicaciones es el más
común. Consiste en dos alambres de cobre o a veces de aluminio, aislados con un
grosor de 1 mm aproximadamente. Los alambres se trenzan con el propósito de
reducir la interferencia eléctrica de pares similares cercanos1. Los pares trenzados
se agrupan bajo una cubierta común de PVC (Poli cloruro de Vinilo) en cables
multipares de pares trenzados (de 2, 4, 8, hasta 300 pares).
Ventajas:
Un ejemplo de par trenzado
es el sistema de telefonía, ya
que la mayoría de aparatos se
conectan a la central
telefónica por medio de un par
trenzado. Actualmente, se han
convertido en un estándar en
el ámbito de las redes LAN
(Local Área Network) como
medio de transmisión en las
redes de acceso a usuarios
(típicamente cables de 2 ó 4
pares trenzados). son
sensibles ante perturbaciones
extremas,
Desventajas:
• Está basado en estándares telefónicos que
son maduros y bien establecidos. Los
materiales son de fácil consecución y hay
un amplio número de personas
capacitadas para su instalación.
• Es posible usar cableado telefónico
existente si este es de buena calidad.
• UTP es el tipo de cableado más
económico. El costo del cableado STP es
mayor (comparable al de cableado coaxial
que veremos más adelante).
• En el caso del cableado STP puede ser
costoso y difícil de trabajar con el.
• UTP es el medio más expuesto a
interferencias EMI por lo que no debe ser
usado en ambientes con alta EMI como
fábricas, cerca de motores, etc.
• El cableado trenzado es visto como el
menos aconsejable para transmisiones de
alta velocidad. No obstante la tecnología
está avanzando mejorando las velocidades
que se pueden alcanzar sobre este tipo de
cableado.

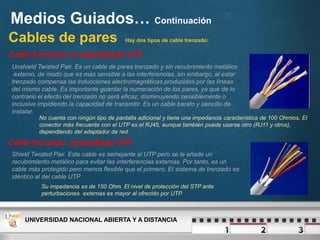

Cables de pares Hay dos tipos de cable trenzado:
Unshield Twisted Pair. Es un cable de pares trenzado y sin recubrimiento metálico
externo, de modo que es más sensible a las interferencias, sin embargo, al estar
trenzado compensa las inducciones electromagnéticas producidas por las líneas
del mismo cable. Es importante guardar la numeración de los pares, ya que de lo
contrario el efecto del trenzado no será eficaz, disminuyendo sensiblemente o
inclusive impidiendo la capacidad de transmitir. Es un cable barato y sencillo de
instalar.
Cable trenzado no apantallado UTP
No cuenta con ningún tipo de pantalla adicional y tiene una impedancia característica de 100 Ohmios. El
conector más frecuente con el UTP es el RJ45, aunque también puede usarse otro (RJ11 y otros),
dependiendo del adaptador de red.
Cable trenzado apantallado STP
Shield Twisted Pair. Este cable es semejante al UTP pero se le añade un
recubrimiento metálico para evitar las interferencias externas. Por tanto, es un
cable más protegido pero menos flexible que el primero. El sistema de trenzado es
idéntico al del cable UTP
Su impedancia es de 150 Ohm. El nivel de protección del STP ante
perturbaciones externas es mayor al ofrecido por UTP.

Cables de pares...
El cable de cuatro pares está
siendo utilizado como la forma
de cableado general en
muchas empresas, como
conductores para la
transmisión telefónica de voz,
transporte de datos, etc. RDSI
utiliza también este medio de
transmisión.
Usos:
El cable UTP viene categorizado en 8 niveles (UTP 1 a
UTP 7). Cada categoría especifica unas características
eléctricas para el cable: atenuación, capacidad de la
línea e impedancia.
Categorías:
Categoría 1: Este tipo de cable esta especialmente diseñado para redes telefónicas, es el típico cable empleado para teléfonos por las compañías
telefónicas. Alcanzan como máximo velocidades de hasta 4 Mbps.
Categoría 2: De características idénticas al cable de categoría 1.
Categoría 3: Es utilizado en redes de computadores de hasta 16 Mbps. de velocidad y con un ancho de banda de hasta 16 Mhz.
Categoría 4: Esta definido para redes de computadores tipo anillo como Token Ring con un ancho de banda de hasta 20 Mhz y con una velocidad de
20 Mbps.
Categoría 5: Es un estándar dentro de las comunicaciones en redes LAN. Es capaz de soportar comunicaciones de hasta 100 Mbps. con un ancho de
banda de hasta 100 Mhz. Este tipo de cable es de 8 hilos, es decir cuatro pares trenzados.
Categoría 6: No esta estandarizada aunque ya se está utilizando. Se definirán sus características para un ancho de banda de 250 Mhz.
Categoría 7: No esta definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 Mhz. El gran inconveniente de esta
categoría es el tipo de conector seleccionado que es un RJ-45.

Cable Coaxial
Presenta propiedades mucho más favorables frente a interferencias y a la longitud de la línea de
datos, de modo que el ancho de banda puede ser mayor. Esto permite una mayor concentración
de las transmisiones analógicas o más capacidad de las transmisiones digitales. Su estructura es
la de un cable formado por un conductor central macizo o compuesto por múltiples fibras al que
rodea un aislante dieléctrico de mayor diámetro. Una malla exterior aísla de interferencias al
conductor central. Utiliza un material aislante para recubrir y proteger todo el conjunto. Presenta
condiciones eléctricas más favorables. En redes de área local se utilizan dos tipos de cable
coaxial: fino y grueso
Ventajas:
Como puede verse en la
siguiente gráfica, este cable
es llamado coaxial porque
dos conductores compartes
un mismo eje
(COmmon AXis).
Coaxial delgado
(Thin coaxial): RG-58
coaxial grueso
(Thick coaxial): RG8 y RG11
Algunos cables coaxiales
tiene blindajes pesados para
extender las distancias sobre
las que pueden transmitirse
las señales de manera
confiable.
Desventajas:
• Altamente resistente a EMI
• Soporta altos anchos de banda
• Es una tecnología madura que es
conocida y manejada consistentemente
por diversos vendedores.
• A pesar de ser resistente a EMI , es aún
vulnerable a EMI en ambientes con
condiciones muy adversas como en el caso
de fábricas.
• Puede ser de difícil manejo y algo estoposo.
• Es uno de los tipos de cableado más
costoso.
Usos:
• El RG-75 se usa principalmente para televisión
• Cada cable tiene su uso. Por ejemplo, los cables RG-8, RG-11 y
RG-58 se usan para redes de datos con topología de Bus como
Ethernet y ArcNet.

Fibra ÓpticaLa fibra óptica emplea ondas de luz para transmitir datos a través de un vidrio delgado o fibra
plástica. Permite la transmisión de señales luminosas y es insensible a interferencias
electromagnéticas externas. El grosor de una fibra es como la de un cabello humano
aproximadamente. Fabricadas a alta temperatura con base en silicio, Las señales de luz en los
cables de fibra ótica son generados por diodos emisores de luz (LEDs) La pureza de la luz láser
es muy deseable porque se incrementan la velocidad de transmisión y la distancia de
transmisión. La señales son recibidas por fotodiodos que son dispositivos que pueden detectar
variaciones en la intensidad de la luz.
Ventajas:
En comparación con el sistema
convencional de cables de
cobre, donde la atenuación de
sus señales es de tal magnitud
que requieren de repetidores
cada dos kilómetros para
regenerar la transmisión, en el
sistema de fibra óptica se
pueden instalar tramos de hasta
70 Km. sin que haya necesidad
de recurrir a repetidores. Con
un cable de seis fibras se puede
transportar la señal de más de
cinco mil canales o líneas
principales, mientras que se
requiere de 10,000 pares de
cable de cobre convencional
para brindar servicio a ese
mismo número de usuarios
Desventajas:
• Muy alto ancho de banda
• Inmune a EMI.
• No genera emisiones de radio frecuencia
• No generan interferencias sobre otros
dispositivos y tampoco pueden ser
interceptadas.
• Su instalación no es sencilla y requiere de
equipos y personal especializado
• Son costosas.
Usos:
es a menudo utilizado para aplicaciones inter-edificio para
aislar equipamientos de red de daños eléctricos ocasionados por
descargas de rayos debido a que este no conduce electricidad. El
cable de fibra óptica puede también ser útil en áreas donde hay
gran interferencia electromagnética, como por ejemplo el piso
de una fábrica

Fibra Óptica
En este tipo de fibra viajan varios rayos ópticos
reflejándose a diferentes ángulos, los diferentes rayos
ópticos recorren diferentes distancias y se desfasan al
viajar dentro de la fibra. Por esta razón, la distancia a la
que se puede trasmitir está limitada.
Fibra multimodal
Tipos de fibra óptica:
En este tipo de fibra óptica el núcleo está hecho de varias
capas concéntricas de material óptico con diferentes
índices de refracción. En estas fibras el número de rayos
ópticos diferentes que viajan es menor y, por lo tanto,
sufren menos el severo problema de las multimodales. La
propagación de los rayos en este coso sigue un patrón
similar mostrado en la figura:
Esta fibra óptica es la de menor diámetro y solamente
permite viajar al rayo óptico central. No sufre del efecto de
las otras dos pero es más difícil de construir y manipular.
Es también más costosa pero permite distancias de
transmisión mayores.
Fibra multimodal con índice graduado
Fibra Monomodal

CONECTORES PARA LOS MÉDIOS GUIADOS
Conectores para
fibra óptica
Conectores para
Cable Coaxial
Conectores para Cables
de pares

Medios No Guiados
Definicion:
Los medios no guiados transmiten los datos a través del espacio sin necesidad de
cables. Ejemplos de medios no guiados son los sistemas de televisión radio
difundidos y los sistemas de telefonía celular. Se basan en el uso del espectro
electromagnético, por lo que cuentan con un ancho de banda prácticamente
ilimitado.
Ejemplos:
Características:
• Transmisión y recepción por medio de una antena.
• En transmisión direccional las antenas deben estar alineadas.
• En transmisión omnidireccional la señal se propaga en
• toda dirección. electromagnéticas
Este tipo de sistemas se utilizan en
ocasiones en las redes de área local por
la comodidad y flexibilidad que
presentan, no son necesarios complejos
sistemas de cableado, los puestos se
pueden desplazar sin grandes
problemas. Sin embargo, adolecen de
baja velocidad de transmisión y de
fuertes imposiciones administrativas en
las asignaciones de frecuencia que
pueden utilizar.

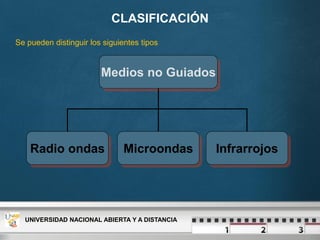

CLASIFICACIÓN
Se pueden distinguir los siguientes tipos
Medios no Guiados
Radio ondas Microondas Infrarrojos

Medios No Guiados… Continuación
Ondas de Radio
Permiten el envío de datos a través de ondas de radio. Cada computador se equipa con una
antena (las ondas de radio son omnidireccionales). El tamaño de la antena dependerá de la
aplicación (2m para una ciudad, interna para comunicaciones al interior de una vivienda). El
medio de transmisión en los
enlaces de radio es el espacio libre, con o sin atmósfera, a través de ondas electromagnéticas
que se propagan a la velocidad de la luz. Para llevar a cabo la transmisión se utiliza un sistema
de antenas emisoras y receptoras. (10 KHz-100 MHz). Las ondas de radio son fáciles de
generar, pueden cruzar distancias largas y entrar fácilmente en los edificios. Si las ondas tienen
frecuencias bajas, pasan por los obstáculos y la potencia disminuye con la distancia
Ventajas:
Las ondas de Radio son
usados para comunicaciones
multicast, tales como radio,
TV y sistemas de paging; si
las ondas tienen frecuencias
más altas van en líneas rectas
y rebotan en los obstáculos,
aunque la lluvia las absorbe.
Son omnidireccionales, lo cual
implica que los transmisores y
receptores no tienen que tener
línea de vista
Desventajas:
• No es necesario un medio físico para
su propagación, las ondas
electromagnéticas pueden
propagarse incluso por el vacío.
• La velocidad es la misma que la de la
luz, es decir 300.000 Km/seg.
• Objetos que a nuestra vista resultan
opacos son transparentes a las
ondas electromagnéticas.
• La propagación por el medio atmosférico
produce en ocasiones problemas de
transmisión provocados por los agentes
meteorológicos.
• las ondas electromagnéticas se atenúan con
la distancia, de igual forma y en la misma
proporción que las ondas sonoras. Pero esta
desventaja es posible minimizarla
empleando una potencia elevada en la
generación de la onda, además que
tenemos la ventaja de la elevada
sensibilidad de los receptores

Medios No Guiados… Continuación
MicroondasLas microondas tiene como ventaja que son completamente direccionales lo que favorece la
privacidad de las comunicaciones. No obstante esto también en una desventaja ya que se
requiere de línea de vista entre el emisor y el receptor (i.e deben estar enfrentadas y no pueden
haber paredes ni obstáculos entre el emisor y el receptor). Proveen mayor ancho de banda que
las ondas de radio. Dado que las microondas no siguen la superficie curva de la tierra, no
permiten por si solas cubrir largas distancias por lo que requieren de repetidoras intermedias o
del uso de satélites. Teniendo en cuenta el costo de los satélites, sobre un mismo satélite se
ubican varios transponders, uno para cada cliente y se entrelazan con apoyo en estaciones
terrenas. Tres satélites en órbita geoestacionaria son suficientes para cubrir todo el globo
terrestre
Ventajas:
Las Microondas son usadas
para comunicación multicast
tales como en teléfonos
celulares, redes satelitales, y
redes locales (LAN’s)
inalámbricas.
Las principales aplicaciones
de un sistema de microondas
terrestre son las siguientes.
Su transmisión de frecuencia
es de“(100 MHz-10 GHz)Desventajas:
• Gran ancho de banda
• Gran cobertura nacional e
internacional
• Costo insensible a la distancia
• Costo de operación mensual muy alto.
• Retardo de 1/2 segundo
• Inversión inicial en equipo de
comunicaciones muy costoso (estaciones
terrenas y demás dispositivos).
• Muy sensible a factores atmosféricos
• No recomendable para aplicaciones de voz
• Hace uso del espectro radioeléctrico
Las principales aplicaciones de un sistema de microondas terrestre son las siguientes:
Telefonía básica (canales telefónicos), Datos, Telégrafo/Telex/Facsímile, Canales de
Televisión, Video, Telefonía Celular (entre troncales)

Medios No Guiados…
Infrarrojos
Los infrarrojos son ondas electromagnéticas que se propagan en línea recta y que
pueden ser interrumpidas por cuerpos opacos. Las redes inalámbricas por infrarrojos
operan usando un rayo de luz infrarroja para transportar los datos entre dispositivos.
Estos sistemas necesitan generar señales muy fuertes, debido a que las señales de
transmisión dispersas son susceptibles a la luz desde fuentes como ventanas. No se
ven afectados por interferencias externas y puede alcanzar hasta 200 metros entre el
emisor y el receptor. No es necesaria la obtención de una licencia administrativa para
su uso.
Ventajas:
Desventajas:
• Las señales infrarrojas no pueden
viajar muy lejos sin debilitarse
significativamente debiéndose utilizar
sistemas láser de alta capacidad. En
redes locales transfieren información
a 4 Mbps
• El mayor problema de interferencia es
causado por obstáculos físicos.
• Son mas costosos que los sistemas de
cables, sobre todo por los transmisores de
alta potencia que se requieren para generar
las señales para largas distancias.
Las principales aplicaciones de las señales infrarrojas pueden ser usadas para
comunicación de corto alcance en un área cerrada usando propagación Línea de
vista. (como control remoto de televisores)., lo que permite que sistemas en
diferentes no se interfieran.
Típicamente, las
transmisiones en infrarrojo
son utilizadas donde la
instalación de cable no es
factible entre ambos sitios a
conectar. Las velocidades
típicas de transmisión a
esas distancias son 1.5
Mbps

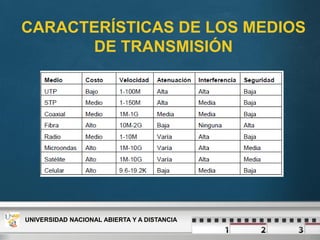

CARACTERÍSTICAS DE LOS MEDIOS
DE TRANSMISIÓN

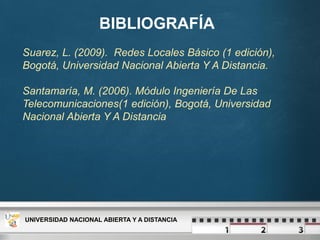

BIBLIOGRAFÍA
Suarez, L. (2009). Redes Locales Básico (1 edición),
Bogotá, Universidad Nacional Abierta Y A Distancia.
Santamaría, M. (2006). Módulo Ingeniería De Las
Telecomunicaciones(1 edición), Bogotá, Universidad
Nacional Abierta Y A Distancia

Medios de transmisión

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (17)

Destacado

Destacado (20)

Similar a Medios de transmisión

Similar a Medios de transmisión (20)

Último

Último (20)

Medios de transmisión
