El documento describe diferentes tipos de medios de transmisión guiados para sistemas de transmisión de datos, incluyendo cable de par trenzado, coaxial y fibra óptica. Explica que el cable de par trenzado se usa comúnmente en redes Ethernet debido a su bajo costo, aunque tiene limitaciones de velocidad y distancia. El cable coaxial puede transmitir señales a mayores distancias que el par trenzado pero es más difícil de instalar. La fibra óptica ofrece las mayores velocidades y distancias de transmisión de todos los

1. MEDIOS DE TRANSMISION En los sistemas de transmisión de datos, el medio de transmisión es el camino para trasportar información entre el trasmisor y el receptor se clasifica en guiados y no guiados. Transmisión guiada (por línea) : Confina la energía electromagnética en una región limitada del espacio “ CABLES” ( Se llama cable a un conductor o conjunto de ellos generalmente recubierto de un material aislante o protector. ) Cables de comunicación Coaxial Par trenzado Fibra óptica Transmisión no guiada: es la propagación de las ondas electromagnéticas por el espacio exterior (aire, el vació o el agua) sin guía artificial. Utilizando la antena, microonda y los satélites, entre otros.

2. FACTORES DE SISTEMAS TRANSMISION El ancho de banda: Se refiere a la capacidad de transmisión de un canal. Indica la cantidad de información por unidad de tiempo que puede enviarse a través de una línea de transmisión, medida frecuentemente en bits por segundos (bps). D ificultades en la transmisión: Atenuación (dB), Distorsión, Ruido. Interferencias numero de receptores

3. Medios de Transmisión Guiados En los medios de transmisión guiado, la capacidad de transmisión en términos de velocidad depende de la distancia y de configuración de la línea Las líneas de alambre abierto (sin aislar) fueron muy usadas en el siglo pasado con la aparición del telégrafo. La composición de los alambres fue al principio de hierro (acero) y después fue desplazado por el cobre, ya que este material es un mejor conductor de las señales eléctricas y soporta mejor los problemas de corrosión causados por la exposición directa a la intemperie. La resistencia al flujo de corriente eléctrica de los alambres abiertos varia grandemente con las condiciones climáticas, y es por esta razón que fue adoptado el cable par trenzado. Los conductores pueden ser de dos tipos Sólidos (solid) e Hilados (stranded) ALAMBRE

4. Medios de Transmisión Guiados Consiste en dos conductores aislados entre si y protegidos del exterior por una cubierta común. Poca protección contra interferencias La señal transportada por un par interfiere en el par adyacente por el efecto de la inducción magnética entre los conductores, esta interferencia, llamamos de “diafonía” o “crosstalk”. Cortas distancias cable de pares

5. Medios de Transmisión Guiados Las guías de onda son adecuadas para transmitir señales de alta frecuencia. • Su construcción es de material metálico (no son cables). • El ancho de banda es extremadamente grande y es usada principalmente cuando se requiere bajas perdidas en la señal bajo condiciones de muy alta potencia (antena de microondas a el receptor/transmisor de radio frecuencia). • Las aplicaciones típicas de este medio es en las centrales telefónicas para bajar/subir señales provenientes de antenas de satélite o estaciones terrenas de microondas. • Pueden ser: Rectangulares Circulares Guia de onda

6. Medios de Transmisión Guiados En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP). A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes Es mucho menos costoso que cualquier otro medio de transmisión guiado ( coaxial y FO ), pero esta limitado en términos de velocidad de transmisión y distancia par trenzado

7. Medios de Transmisión Guiados Es un cable que no tiene revestimiento o blindaje entre la cubierta exterior y los cables. El UTP se utiliza comúnmente para aplicaciones de redes tipo Ethernet. El término UTP generalmente se refiere a los cables categoría 3, 4 y 5 especificados por el estándar TIA/EIA 568-A. Las categorías 5e, 6, y 7 también han sido propuestas para soportar velocidades más altas a los 100 Mbps. El cable UTP incluye 4 pares de conductores, es decir 8 hilos. Los cables 10Base-T, 100Base-T y 100Base-T2 sólo utilizan 2 pares de conductores, mientras que 100Base-T4 y 1000Base-T requieren de todos los 4 pares (los 8 hilos). par trenzado no blindado (UTP)

8. Medios de Transmisión Guiados par trenzado no blindado (UTP)

9. Medios de Transmisión Guiados caracteristicas del (UTP) Es de fácil instalación y es más económico Su tamaño El cable UTP es más sensible al ruido eléctrico y la interferencia La distancia máxima recomendada entre repetidores es de 100 metros, y su rendimiento es de 10-100 Mbps Las especificaciones UTP dictan el número de entrelazados permitidos por pie de cable; el número de entrelazados depende del objetivo con el que se instale el cable (a) UTP Categoría 3. (b) UTP Categoría 5.

10. Medios de Transmisión Guiados par trenzado apantallado (STP) combina las técnicas de blindaje, cancelación y trenzado de cables. Cada par de hilos está envuelto en un papel metálico. Los 4 pares de hilos están envueltos a su vez en una trenza o papel metálico. El cable STP brinda mayor protección ante toda clase de interferencias externas, pero es más caro y es de instalación más difícil que el UTP. Para la conexión de los cables STP a los diferentes dispositivos de red se usan unos conectores específicos, denominados conectores STP requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal),

11. Medios de Transmisión Guiados PAR TRENZADO CON PANTALLA GLOBAL (FTP) En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantalla global para mejorar su nivel de protección ante interferencias externas deben estar conectados a tierra en ambos extremos. no pueden tenderse sobre distancias tan largas como las de otros medios para networking (tales como cable coaxial y fibra óptica) El uso de aislamiento y blindaje adicionales aumenta de manera considerable el tamaño, peso y costo del cable. Además, los materiales de blindaje hacen que las terminaciones sean más difíciles y aumentan la probabilidad de que se produzcan defectos de mano de obra.

12. Medios de Transmisión Guiados Consideraciones sobre el cableado de par trenzado El cable de par trenzado se utiliza si: La LAN tiene una limitación de presupuesto. Se desea una instalación relativamente sencilla, donde las conexiones de los equipos sean simples. No se utiliza el cable de par trenzado si: La LAN necesita un gran nivel de seguridad y se debe estar absolutamente seguro de la integridad de los datos. Los datos se deben transmitir a largas distancias y a altas velocidades.

13. Medios de Transmisión Guiados CABLE COAXIAL El cable coaxial está compuesto por dos elementos conductores. Uno de estos elementos (ubicado en el centro del cable) es un conductor de cobre, el cual está rodeado por una capa de aislamiento flexible. Sobre este material aislador hay una malla de cobre tejida o una hoja metálica que actúa como segundo alambre del circuito, y como blindaje del conductor interno. Esta segunda capa, o blindaje, ayuda a reducir la cantidad de interferencia externa. Este blindaje está recubierto por la envoltura del cable. deben estar conectados a tierra en ambos extremos.

14. Medios de Transmisión Guiados CABLE COAXIAL El núcleo de un cable coaxial transporta señales electrónicas que forman los datos. Este núcleo puede ser sólido o de hilos. Rodeando al núcleo hay una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la intermodulación (la intermodulación es la señal que sale de un hilo adyacente). El núcleo de conducción y la malla de hilos deben estar separados uno del otro. Si llegaran a tocarse, el cable experimentaría un cortocircuito El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado. El cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un equipamiento poco sofisticado Los dos tipos de cables coaxiales más empleados para aplicaciones de LAN son el lOBase5 y el lOBase2

15. Medios de Transmisión Guiados Tipos de cable coaxial Cable Thicknet (Ethernet grueso) . Es un cable coaxial relativamente rígido de aproximadamente 1,27 centímetros de diámetro. Al cable Thicknet a veces se le denomina Ethernet estándar debido a que fue el primer tipo de cable utilizado con la conocida arquitectura de red Ethernet. El núcleo de cobre del cable Thicknet es más grueso que el del cable Thinnet. Cuanto mayor sea el grosor del núcleo de cobre, más lejos puede transportar las señales. El cable Thicknet puede llevar una señal a 500 metros

16. Medios de Transmisión Guiados Tipos de cable coaxial Cable Thinnet (Ethernet fino) . El cable Thinnet es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25 pulgadas). Este tipo de cable se puede utilizar para la mayoría de los tipos de instalaciones de redes, ya que es un cable flexible y fácil de manejar. El cable coaxial Thinnet puede transportar una señal hasta una distancia aproximada de 185 metros (unos 607 pies) antes de que la señal comience a sufrir atenuación.

17. Medios de Transmisión Guiados Como regla general, los cables más gruesos son más difíciles de manejar. El cable fino es flexible, fácil de instalar y relativamente barato. El cable grueso no se dobla fácilmente y, por tanto, es más complicado de instalar. Éste es un factor importante cuando una instalación necesita llevar el cable a través de espacios estrechos, como conductos y canales. El cable grueso es más caro que el cable fino, pero transporta la señal más lejos. Se pueden realizar tendidos entre nodos de red a mayores distancias que con los cables STP o UTP, sin que sea necesario utilizar tantos repetidores. El cable coaxial es más económico que el cable de fibra óptica y la tecnología es sumamente conocida. Se ha usado durante muchos años para todo tipo de comunicaciones de datos

18. Medios de Transmisión Guiados Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro, donde quiera que el filamento vaya (incluyendo curvas y esquinas) sin interrupción Se utiliza para transmitir señales digitales (caracterizadas por presencia de luz ‘1’ y ausencia de luz ‘0’). Para transmitir los haces de luz se utiliza la fuente de luz: convierte una señal digital eléctrica en señal óptica medio trasmisión: se trata de una fibra de vidrio ultra delgada que transporta los pulsos de luz El detector se emplea un fotodiodo o fototransistor para detectar la luz emitida. También será necesario colocar un conversor de luz (óptico) a señales eléctricas al final de cada extremo. fibra optica

19. Medios de Transmisión Guiados Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro, donde quiera que el filamento vaya (incluyendo curvas y esquinas) sin interrupción Se utiliza para transmitir señales digitales (caracterizadas por presencia de luz ‘1’ y ausencia de luz ‘0’). fibra optica Una fibra óptica consta de un cilindro de vidrio extremadamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica, conocida como revestimiento y una cubierta plástica para impedir cualquier luz del exterior Coberturas más resistentes: La cubierta especial es extruida a alta presión directamente sobre el mismo núcleo del cable, resultando en que la superficie interna de la cubierta del cable tenga arista helicoidales que se aseguran con los subcables. La cubierta contiene 25% más material que las cubiertas convencionales.

20. Medios de Transmisión Guiados Fibra Monomodo TIPOS DE FIBRA ÓPTICA Potencialmente, esta es la fibra que ofrece la mayor capacidad de transporte de información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos se consiguen con esta fibra, pero también es la más compleja de implantar. El dibujo muestra que sólo pueden ser transmitidos los rayos que tienen una trayectoria que sigue el eje de la fibra, por lo que se ha ganado el nombre de "monomodo" (modo de propagación, o camino del haz luminoso, único). Una de las aplicaciones más común de las fibras monomodo es para troncales de larga distancia, en donde se emplea para conectar una o mas localidades; las ligas de enlace son conocidas comúnmente como dorsales (backbone).

21. Medios de Transmisión Guiados Fibra Multimodo de Índice Gradiante Gradual TIPOS DE FIBRA ÓPTICA tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se basa en que el índice de refracción en el interior del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra, como se puede ver en el dibujo. Estas fibras permiten reducir la dispersión entre los diferentes modos de propagación a través del núcleo de la fibra. es una cable donde el índice de refracción cambia gradualmente, esto permite que la atenuación sea menor a 5 dB/km y pueda ser usada para distancias largas. El ancho de banda es de 200 a 1000 MHz , el diámetro del cable es de 50/125 micras. (el primer número es el diámetro del núcleo y el segundo es el diámetro del revestimiento).

22. Medios de Transmisión Guiados Fibra Multimodo de índice escalonado TIPOS DE FIBRA ÓPTICA están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con una atenuación de 100 dB/km. Tienen una banda de paso que llega hasta los 40 MHz por kilómetro. En estas fibras, el núcleo está constituido por un material uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo rodea. El paso desde el núcleo hasta la cubierta conlleva por tanto una variación brutal del índice, de ahí su nombre de índice escalonado. consiste de un núcleo de fibra rodeado por un revestimiento que tiene un índice de refracción de la luz muy bajo, Este tipo de fibra es usado típicamente para distancias cortas menores de un kilómetro. El cable mismo viene en dos tamaños 62.5/125 micras. Debido a que el diámetro exterior es de 1 mm, lo hace relativamente fácil de instalar y hacer empalmes

23. Medios de Transmisión Guiados Qué tipo de conectores usa F.O Acopladores Un acoplador es básicamente la transición mecánica necesaria para poder dar continuidad al paso de luz del extremo conectorizado de un cable de fibra óptica a otro. Pueden ser provistos también acopladores de tipo "Híbridos", que permiten acoplar dos diseños distintos de conector, uno de cada lado, condicionado a la coincidencia del perfil del pulido Conectores se encuentran distintos tipos de conectores dependiendo el uso y normativa mundial usada y sus características. ST conector de Fibra para Monomodo o Multimodo con uso habitual en Redes de Datos y equipos de Networking locales en forma Multimodo. Identificación: Conectores y adaptadores Multimodo se representan por el color marfil Conectores y adaptadores Monomodo se representan por el color azul

24. Medios de Transmisión Guiados Consideraciones sobre el cable de fibra óptica El cable de fibra óptica se utiliza si: - Necesita transmitir datos a velocidades muy altas y a grandes distancias en un medio muy seguro. - es resistente al agua, hongos y emisiones ultra violeta, contribuyendo a una mayor vida útil, mayor confiabilidad especialmente ambientes EXTERNOS. El cable de fibra óptica no se utiliza si: - Tiene un presupuesto limitado. - No tiene el suficiente conocimiento para instalar y conectar los dispositivos de forma apropiada. El precio del cable de fibra óptica es competitivo con el precio del cable de cobre alto de gama. Cada vez se hace más sencilla la utilización del cable de fibra óptica, y las técnicas de pulido y terminación requieren menos conocimientos que hace unos años.

25. Medios de Transmisión Guiados

26. Medios de Transmisión Guiados resumen Los medios guiados proporcionan un camino físico a través del cual la señal, se propaga Las características y calidad de la transmisión están determinados tanto por el tipo de señal, como por las características del medio. En el caso de los medios guiados, el medio en si mismo es lo mas importante en la determinación de las limitaciones de transmisión. Tradicionalmente, el par trenzado ha sido el medio por excelencia utilizado en las comunicaciones de cualquier tipo. Con el cable coaxial se puede obtener mayores velocidad en la transmisión para mayores distancias, por esta razón, el coaxial se ha utilizado en redes LAN en aplicaciones de enlaces troncales de alta capacidad. No obstante, la capacidad tremenda de la fibra óptica en lo que respecta a la alta velocidad y las aplicaciones a largas distancias. Los medios de comunicación tiene cada uno su ventajas y desventajas, así que hay que saber seleccionarlas para cubrir las necesidades especificas de operación

27. Medios de Transmisión NO Guiados Comunicaciones sin cables, transportan ondas electromagnéticas sin usar un conductor físico: En su lugar, las señales se radian a través del aire y por tanto están disponibles para cualquiera que tenga un dispositivo capaz de aceptarlas. Las señales no guiadas pueden viajar del origen al destino de distintas formas En superficie, Por el cielo y en línea de visión 1. SUPERFICIAL: siguen la curvatura terrestre. La distancia depende de la potencia de la señal. Para señales de hasta 2 MHz 2. IONOSFÉRICA o AÉREA: las ondas se reflejan en la ionosfera. Para señales de 2 a 30 MHz 3. VISIÓN DIRECTA: el emisor y el receptor deben estar rn la trayectoria visual. Son usadas para tierra / tierra y Tierra / satélite. Para más de 30 MHz

28. Medios de Transmisión NO Guiados Se puede medir las transmisiones en tres grandes grupos: Medios no Guiados ONDAS DE RADIO MICROONDAS INFRARROJO

29. Medios de Transmisión NO Guiados ONDAS DE RADIO Las ondas de radio son fáciles de generar, pueden viajar distancias muy largas y penetrar edificios sin problema, de modo que se utilizan mucho en la comunicación tanto en interiores como en exteriores. Las ondas de radio también son omnidireccionales, lo que significa que viajan en todas las direcciones desde la fuente, por lo que el transmisor y el receptor no tienen que alinearse físicamente. Direccional. También llamada sistemas de banda angosta o de frecuencia dedicada, la antena de transmisión emite la energía electromagnética en un haz; por tanto en este caso las antenas de emisión y recepción deben estar perfectamente alineadas. Para que la transmisión pueda ser enviada en una dirección especifica, debemos tener en cuenta la frecuencia, la cual debe ser mucho mayor que la utilizada en transmisiones omnidireccionales. Omnidireccional O también llamados sistemas basados en espectro disperso o extendido, al contrario que las direccionales, el diagrama de radiación de la antena es disperso, emitiendo en todas direcciones, pudiendo la señal ser recibida por varias antenas. En general cuanto mayor es la frecuencia de la señal transmitida es más factible concentrar la energía en un haz direccional.

30. Medios de Transmisión NO Guiados Los enlaces infrarrojos se encuentran limitados por el espacio y los obstáculos. El hecho de que la longitud de onda de los rayos infrarrojos sea tan pequeña (850-900 nm ), hace que no pueda propagarse de la misma forma en que lo hacen las señales de radio. Es por este motivo que las redes infrarrojas suelen estar dirigidas a oficinas o plantas de oficinas de reducido tamaño. Algunas empresas, van un poco más allá, transmitiendo datos de un edificio a otro mediante la colocación de antenas en las ventanas de cada edificio. Por otro lado, las transmisiones infrarrojas presentan la ventaja, frente a las de radio, de no transmitir a frecuencias bajas, donde el espectro está más limitado, no teniendo que restringir, por tanto, su ancho de banda a las frecuencias libres La IrDA (Infrared Data Association), es un grupo de manufacturadores de dispositivos que desarrollaron un estándar para la transmisión de datos vía ondas de luz infrarrojas. INFRARROJO

31. Medios de Transmisión NO Guiados se identifica a las ondas electromagnéticas en el espectro de frecuencias comprendido entre 1 y 300 GHz . ● Son unidireccionales . ● Alineamiento de las antenas parabólicas . ● Telecomunicaciones de larga distancia. ● Propagación de Líneas vistas (Visión directa) No siguen la curvatura de la tierra MICROONDA La distancia máxima entre antenas se puede calcular mediante la siguiente expresión: Donde: K = 4/3 h = altura de la antena (en metros).

32. Medios de Transmisión NO Guiados Se emplea para transmitir microondas terrestres y por satélite. ● Una parábola es el lugar geométrico de los puntos equidistantes de una línea y un punto no perteneciente a dicha línea: – El punto fijo es el foco . – La línea es la directriz . ● Una fuente situada en el foco producirá ondas reflejadas por la parábola paralelas al eje – Crea (en teoría) un haz paralelo de luz/sonido/radio. ● En recepción, la señal se concentra en el foco, que es donde se sitúa el detector. ANTENA

33. Medios de Transmisión NO Guiados TIPOS DE ANTENAS Las antenas parabólicas pueden ser usadas como antenas transmisoras o como antenas receptoras. En las antenas parabólicas transmisoras el reflector parabólico refleja la onda electromagnética generada por un dispositivo radiante que se encuentra ubicado en el foco del reflector parabólico y los frente de ondas que genera salen de este reflector en forma más coherente que otro tipo de antenas, mientras que en las antenas receptoras el reflector parabólico concentra la onda incidente en su foco donde también se encuentra un detector. Normalmente estas antenas en redes de microondas operan en forma full duplex, es decir, trasmiten y reciben simultáneamente

34. Medios de Transmisión NO Guiados TIPOS DE ANTENAS Las antenas cornete se parece a una cuchara gigante. La transmisión de salida son radiadas hacia un mástil y deflexionadas hacia fuera en una serie de estrechos haces paralelo mediante la cabeza curveada

35. Medios de Transmisión NO Guiados MICROONDA POR SATELITE El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada . Para mantener la alineación del satélite con los receptores y emisores de la tierra , el satélite debe ser geoestacionario . El rango de frecuencias para la recepción del satélite debe ser diferente del rango al que este emite , para que no haya interferencias entre las señales que ascienden y las que descienden . Debido a que la señal tarda un pequeño intervalo de tiempo desde que sale del emisor en la Tierra hasta que es devuelta al receptor o receptores , ha de tenerse cuidado con el control de errores y de flujo de la señal

36. Medios de Transmisión NO Guiados REDES POR SATELITES Un satélite es un cuerpo que gira libremente alrededor de otro. Un satélite terrestre natural es la Luna. Existen satélites terrestres artificiales que han sido colocados en orbita por el hombre. El primer satélite de esta clase fue el SPUTNIK (1957), enviado al espacio por los rusos. La tecnología se fue perfeccionando y divulgando y otros países también lo lograron. Hoy en día, colocar un satélite en orbita es una operación casi rutinaria. Las redes por satélites son como las redes móviles en el sentido de que divide el planeta en celda. Los satélites pueden ofrecer capacidades de transmisión hacia y desde cualquier posición de la tierra

37. Medios de Transmisión NO Guiados orbitas geoestacionaria Los satélites mantienen en orbita, pues existe equilibrio entre la fuerza centrifuga, por la velocidad que llevan en la orbita, y la fuerza de atracción de la gravedad terrestre. Dependiendo de la altura de la orbita, el satélite toma más o menos tiempo en una circunvolución: a mayor altura, el satélite toma más tiempo. Órbita Ecuatorial : En este tipo de órbita la trayectoria del satélite sigue un plano paralelo al ecuador, es decir tiene una inclinación de 0. Órbitas Inclinadas : En este curso la trayectoria del satélite sigue un plano con un cierto ángulo de inclinación respecto al ecuador. Órbitas Polares : En esta órbita el satélite sigue un plano paralelo al eje de rotación de la tierra pasando sobre los polos y perpendicular al ecuador. Órbitas circulares : Se dice que un satélite posee una órbita circular si su movimiento alrededor de la tierra es precisamente una trayectoria circular. Este tipo de órbita es la que usan los satélites geosíncronos. Órbitas elípticas: Se dice que un satélite posee una órbita elíptica si su movimiento alrededor de la tierra es precisamente una trayectoria elíptica. Este tipo de órbita posee un perigeo y un apogeo.

38. Medios de Transmisión NO Guiados SATÉLITES GEO, MEO Y LEO Los expertos en satélites utilizan términos básicos para describir las diversas altitudes, que son los que son: GEO, MEO, LEO, los satélites colocados en la orbita geoestacionaria se conocen como satélites GEO ( Geostationary Eartht Orbit ). Los satélites en orbitas mas bajas se denominan LEO ( Low Eartht Orbit ) y generalmente giran en orbitas del orden de mil Kms de altura. Algunos con orbitas un poco mayores (del orden de 5.000 hasta 10.000 Kms) se les conoce como MEO ( Medium Earth Orbit) .

39. Medios de Transmisión NO Guiados GEO Cuando la órbita está en el plano ecuatorial de la Tierra, a una distancia de aproximadamente 36000 Km (equivalente a 5,6 del radio de la tierra), y en consecuencia, el período orbital es exactamente igual al período de rotación de la Tiera (o sea, 23 h, 56 min y 4 s), conocido como día sideral, entonces se dice que esa órbita es geoestacionaria y el satélite que discurre por esa órbita es un satélite geoestacionario. De esta forma, se consigue que los satélites aparezcan como fijos para un observador situado en la Tierra y, en consecuencia, se pueden recibir las señales del satélite mediante antenas receptoras fijas en la Tierra sin necesidad de hacer un seguimiento y, por tanto, sin necesidad de conmutar. Mediante estos satélites geoestacionarios se puede cubrir la Tierra con facilidad. De hecho, desde un punto de vista teórico, con tres satélites geoestacionarios se puede conseguir una cobertura global, exceptuando las zonas polares. A esta altura, las comunicaciones a través de un GEO perpetúan una latencia mínima de transmisión de ida y retorno - un retardo de extremo a extremo - de por lo menos medio segundo (una onda electromagnética tarda en recorrer 36000 Km aprox. 0,12s = 360000/300000; en una comunicación unidireccional el retardo es de aprox. 0,25s y en una comunicación bidireccional el retardo es de aprox. 0,5 s).

40. Medios de Transmisión NO Guiados MEO Los satélites de órbita terrestre media se encuentran a una altura de entre 10075 y 20150 kilómetros. A diferencia de los GEO, su posición relativa respecto a la superficie no es fija. Al estar a una altitud menor, se necesita un número mayor de satélites para obtener cobertura mundial • El período orbital es de 6 horas • Diámetro de cobertura de 10.000 a 15,000 km • Retardo de propagación medio de 50ms • El tiempo máximo de visibilidad del satélites es de pocas horas

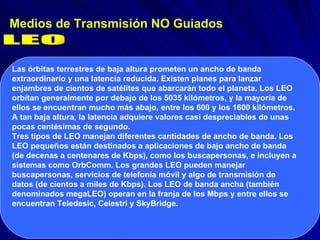

41. Medios de Transmisión NO Guiados LEO Las órbitas terrestres de baja altura prometen un ancho de banda extraordinario y una latencia reducida. Existen planes para lanzar enjambres de cientos de satélites que abarcarán todo el planeta. Los LEO orbitan generalmente por debajo de los 5035 kilómetros, y la mayoría de ellos se encuentran mucho más abajo, entre los 600 y los 1600 kilómetros. A tan baja altura, la latencia adquiere valores casi despreciables de unas pocas centésimas de segundo. Tres tipos de LEO manejan diferentes cantidades de ancho de banda. Los LEO pequeños están destinados a aplicaciones de bajo ancho de banda (de decenas a centenares de Kbps), como los buscapersonas, e incluyen a sistemas como OrbComm. Los grandes LEO pueden manejar buscapersonas, servicios de telefonía móvil y algo de transmisión de datos (de cientos a miles de Kbps). Los LEO de banda ancha (también denominados megaLEO) operan en la franja de los Mbps y entre ellos se encuentran Teledesic, Celestri y SkyBridge.

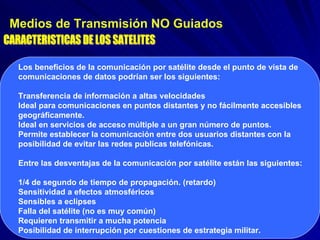

42. Medios de Transmisión NO Guiados CARACTERISTICAS DE LOS SATELITES Los beneficios de la comunicación por satélite desde el punto de vista de comunicaciones de datos podrían ser los siguientes: Transferencia de información a altas velocidades Ideal para comunicaciones en puntos distantes y no fácilmente accesibles geográficamente. Ideal en servicios de acceso múltiple a un gran número de puntos. Permite establecer la comunicación entre dos usuarios distantes con la posibilidad de evitar las redes publicas telefónicas. Entre las desventajas de la comunicación por satélite están las siguientes: 1/4 de segundo de tiempo de propagación. (retardo) Sensitividad a efectos atmosféricos Sensibles a eclipses Falla del satélite (no es muy común) Requieren transmitir a mucha potencia Posibilidad de interrupción por cuestiones de estrategia militar.

43. Medios de Transmisión NO Guiados La transmisión por el espacio libre tiene algunas características atractivas: no requiere cableado, por lo que es especialmente apropiada para las grandes distancias; es muy eficiente para la difusión ( broadcast ). De acuerdo a la propagación en el medio, tenemos dos tipos de transmisión no guiada: direccional y no direccional La transmisión direccional requiere que la antena emisora y la antena receptora estén en línea directa sin obstáculos. Las técnicas más utilizadas para la transmisión de datos son: las microondas (terrestres y de satélite) y radio frecuencia. Además de éstas, se utilizan las ondas infrarrojas en enlaces de datos cortos. ● Transmisión y recepción mediante antenas. ● Configuración direccional: – Se concentra en un haz. – Se requiere un alineamiento perfecto. ● Configuración omnidireccional: – La señal se expande en todas direcciones. Puede ser recibida por varias antenas
